Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Quá trình đô thị hóa và phát triển mạng lưới giao thông tại dải đồng bằng ven biển Quảng Nam - Đà Nẵng đang diễn ra với tốc độ nhanh. Khác với vùng đồng bằng Bắc Bộ và đồng bằng sông Cửu Long, đất yếu tại khu vực đồng bằng ven biển Quảng Nam - Đà Nẵng là các trầm tích trẻ tuổi Pleistocen muộn đến Holocen được hình thành từ nhiều nguồn gốc khác nhau (sông, biển, đầm lầy, vũng vịnh), có diện phân bố không đồng đều, chiều dày biến đổi lớn và thường bị vùi lấp dưới các lớp đất đá khác. Do có độ rỗng lớn, tính nén lún cao, khả năng thoát nước kém và sức chịu tải nhỏ, các công trình đường giao thông xây dựng trên nền đất yếu khu vực này thường xuất hiện hiện tượng lún lớn kéo dài, lún không đều hoặc mất ổn định mái taluy nền đắp (điển hình như tại tuyến đường tránh Đà Nẵng, đường ven sông Tuyên Sơn - Túy Loan, kênh thoát nước Đò Xu - Cẩm Lệ).

Thực tế khảo sát và thiết kế giao thông tại khu vực thời gian qua tồn tại khoảng trống nghiên cứu lớn:

  • Đất yếu chủ yếu chỉ được khảo sát cục bộ phục vụ từng dự án riêng lẻ, thiếu các nghiên cứu cơ bản mang tính hệ thống và toàn diện về thành phần vật chất, nguồn gốc trầm tích và tính chất cơ lý.
  • Hồ sơ thiết kế thường thiếu các thông số địa kỹ thuật then chốt như sức kháng cắt không thoát nước ($S_u$), áp lực tiền cố kết ($P_c$), hệ số nén lún ($a$), hệ số nén thứ cấp ($C_\alpha$), hệ số thấm đứng ($k_v$), hệ số thấm ngang ($k_h$), hệ số cố kết thấm đứng ($C_v$), hệ số cố kết thấm ngang ($C_h$) và tỷ số $m = C_h / C_v$.
  • Các đơn vị tư vấn thường áp dụng bảng tra kinh nghiệm hoặc sơ đồ thí nghiệm chưa phù hợp với điều kiện làm việc thực tế của nền đất; chưa phân tích mối quan hệ tương tác giữa đất yếu với cấu trúc nền và môi trường địa kỹ thuật xung quanh.

Mục tiêu nghiên cứu

Mục tiêu tổng quát của luận án là nghiên cứu, xác định thành phần vật chất, tính chất cơ lý của đất yếu vùng đồng bằng ven biển Quảng Nam - Đà Nẵng, đặc biệt là đặc tính biến dạng, cố kết thấm, độ bền chống cắt và quan hệ tương quan của chúng, nhằm cung cấp cơ sở khoa học phục vụ việc lựa chọn, tính toán và thiết kế các giải pháp xử lý nền đường giao thông chính xác, hiệu quả.

Năm nội dung nghiên cứu cụ thể bao gồm:

  1. Tổng quan tình hình nghiên cứu tính chất cơ lý và giải pháp kỹ thuật xử lý nền đất yếu trên thế giới, tại Việt Nam và khu vực đồng bằng ven biển Quảng Nam - Đà Nẵng.
  2. Đánh giá điều kiện địa kỹ thuật dải đồng bằng ven biển Quảng Nam - Đà Nẵng và xây dựng bản đồ phân bố đất yếu tỷ lệ 1/50.000 phục vụ xây dựng đường giao thông.
  3. Nghiên cứu chi tiết thành phần vật chất (khoáng vật, hóa học, vật chất hữu cơ, thành phần hạt) của các thành tạo đất yếu nhằm làm sáng tỏ nguồn gốc và điều kiện hình thành.
  4. Nghiên cứu đặc tính biến dạng, cố kết thấm (xác định hệ số $C_v$, $C_h$, tỷ số $m = C_h / C_v$) và sức kháng cắt của các thành tạo đất yếu, thiết lập các tương quan thực nghiệm.
  5. Xây dựng bản đồ phân vùng cấu trúc nền đất yếu tỷ lệ 1/50.000 và ứng dụng các thông số địa kỹ thuật để tính toán xử lý nền đường giao thông trên các công trình thực tế bằng phần mềm Plaxis 8.5.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Các thành tạo đất yếu đa nguồn gốc ở đồng bằng ven biển Quảng Nam - Đà Nẵng.
  • Phạm vi không gian: Dải đồng bằng ven biển kéo dài từ huyện Núi Thành (tỉnh Quảng Nam) đến quận Liên Chiểu (thành phố Đà Nẵng).
  • Phạm vi độ sâu: Chiều sâu nghiên cứu khảo sát đến 30 m (khống chế toàn bộ chiều sâu đới ảnh hưởng ứng suất của nền đường đắp và chiều dày phân bố của tầng đất yếu).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

Tác giả đã hệ thống hóa các hướng nghiên cứu địa kỹ thuật trong và ngoài nước:

  • Nghiên cứu tính chất cơ lý và độ nguyên trạng của đất yếu: Các tiêu chuẩn đánh giá độ nguyên trạng của mẫu đất dựa trên độ biến dạng thể tích $\varepsilon_v$ được Andresen và cộng sự xác lập ($\varepsilon_v < 1%$ là rất tốt, $1 - 2%$ là tốt, $2 - 4%$ là khá tốt, $4 - 8%$ là bị phá hoại, $> 8%$ là mẫu xấu). Nghiên cứu thành phần khoáng vật và độ nhạy của đất loại sét của Ohtsubo và cộng sự chỉ ra khoáng vật sét Smectit chiếm ưu thế ở Nhật Bản gây độ nhạy cao, trong khi sét Singapore chủ yếu là Kaolinit có độ nhạy thấp đến trung bình. Tác giả V. Petrukhin nghiên cứu ảnh hưởng của độ nhiễm mặn đến giới hạn dẻo và sức kháng cắt.
  • Lý thuyết cố kết thấm và nén lún: K. Terzaghi (1925, 1948) đặt nền móng lý thuyết cố kết thấm một chiều. K. Florin và N. Verigin phát triển mô hình lực thể tích xét đến tính từ biến cốt đất và tính nén ép của nước lỗ rỗng. K. Taylor (1942) và Berry cùng cộng sự (1972) nghiên cứu hiện tượng nén thứ cấp cho đất than bùn; Dams (1963) mô tả cơ chế thoát nước qua mạng vi lỗ rỗng; R. Larsson (1986) nghiên cứu cố kết từ biến theo mức độ phân hủy hữu cơ. Về phương pháp xác định thông số cố kết, Casagrande (1938) đề xuất phương pháp logarit thời gian xác định áp lực tiền cố kết $P_c$ và thời gian kết thúc cố kết sơ cấp $t_{100}$; Taylor đề xuất phương pháp căn bậc hai thời gian $\sqrt{t}$; các nhà nghiên cứu Nhật Bản đề xuất phương pháp $3t$ (quy định trong JGS-2000). Hiroyuki Tanaka (2002) chứng minh chỉ số nén $C_c$ tương quan chặt với giới hạn chảy $LL$.
  • Hệ số cố kết ngang ($C_h$) và thiết bị tiêu thoát nước thẳng đứng: Thiết bị thấm ngang được phát triển bởi Rowe, Tavenas (1983), Bergado (2002), Seah và cộng sự (2003 - 2004). Nghiên cứu tại Bangkok của Bergado xác định $C_h = 2,8\text{ m}^2/\text{năm}$ với giả thiết $d_s/d_w = 2, k_h/k_s = 5$; Seah xác định $C_h = 0,75\text{ m}^2/\text{năm}$ với $d_s/d_w = 2, k_h/k_s = 1,4$. Lời giải cố kết ba chiều tích hợp được N. Carrillo (1942) và Barron (1948) hoàn thiện.
  • Sức kháng cắt không thoát nước: Skempton (1957) thiết lập tương quan $c_u / \sigma'_{v0} = 0,11 + 0,0037PI$. Các tác giả Bjerrum (1972), Azzouz (1983), Duncan (1989), Kulhawy và Mayne (1990), Morris và cộng sự (1994), Hanzawa (1989) mở rộng nghiên cứu sức kháng cắt cho sét cố kết bình thường và quá cố kết ($OCR > 1$).
  • Nghiên cứu đất yếu tại Việt Nam: Đỗ Minh Toàn và cộng sự (1993, 2008) nghiên cứu đất nhiễm mặn đồng bằng Bắc Bộ và cấu trúc nền Đà Nẵng; Nguyễn Văn Thơ và cộng sự (1999, 2002) chỉ ra ảnh hưởng của hàm lượng muối đến chỉ số dẻo và sức kháng cắt; Nguyễn Thanh (1984), Nguyễn Viết Tình (2001), Bùi Đức Hải (2006), Võ Ngọc Hà (2004), Nguyễn Đình Thứ (2005, 2013), Lê Trọng Thắng (2006), Jiro Takemura (2007), Vương Văn Thành (1999), Phạm Văn Long (2010), Phạm Thị Nghĩa và cộng sự (2005), Nguyễn Thị Nụ (2015, 2016), Trần Xuân Thọ (2013) nghiên cứu tính chất cố kết, sức kháng cắt và biến dạng của đất yếu tại đồng bằng Bắc Bộ và đồng bằng sông Cửu Long.
  • Nghiên cứu tại khu vực Quảng Nam - Đà Nẵng: Nguyễn Thu Hà (2013) khảo sát ảnh hưởng của tốc độ đắp gia tải và lập phần mềm HRUST 1.0; Bùi Hồng Trung (2006) tổng kết các giải pháp xử lý nền đất yếu tại thành phố Đà Nẵng.

Khoảng trống luận án lựa chọn giải quyết

Luận án tập trung giải quyết khoảng trống về sự thiếu đồng bộ trong cơ sở dữ liệu địa kỹ thuật đất yếu tại đồng bằng ven biển Quảng Nam - Đà Nẵng. Luận án làm rõ nguồn gốc thành tạo, thành phần vật chất, xác định thực nghiệm các chỉ tiêu biến dạng - cố kết thấm ($C_v, C_h, m = C_h / C_v$), thông số chống cắt ($c_u, S_u, c', \varphi'$), xây dựng hệ phương trình tương quan thực nghiệm và thành lập bản đồ phân vùng cấu trúc nền đất yếu tỷ lệ 1/50.000 làm luận cứ tính toán thiết kế nền đường đắp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và quan điểm tiếp cận

  • Quan điểm địa hệ tự nhiên - kỹ thuật (TN-KT): Luận án tiếp cận dựa trên phương pháp phân tích hệ thống (PTHT) của E. M. Sergeev, V. D. Lomtadze và Wenzel V. Nền đất yếu, biện pháp xử lý và tải trọng công trình đường đắp được xem là các hợp phần tương tác động trong một hệ thống điều khiển được.
  • Lý thuyết cố kết thấm và cơ học đất: Áp dụng lý thuyết cố kết thấm một chiều của Terzaghi, lý thuyết cố kết hướng tâm của Barron, Carrillo và bài toán biến dạng phi tuyến của đất loại sét.

Phương pháp nghiên cứu cụ thể

Luận án kết hợp đồng bộ các phương pháp nghiên cứu lý thuyết, thực nghiệm và mô hình số:

  1. Phương pháp kế thừa tài liệu: Thu thập, xử lý các tài liệu khảo sát địa chất công trình, địa chất thủy văn từ 428 mẫu nước và hàng trăm lỗ khoan khảo sát trên địa bàn.
  2. Phương pháp địa chất: Phân tích quy luật thành tạo địa tầng trầm tích Đệ Tứ, địa mạo và các đới đứt gãy kiến tạo.
  3. Phương pháp thực nghiệm trong phòng:
    • Xác định thành phần khoáng vật bằng phân tích nhiệt và nhiễu xạ tia X; phân tích thành phần hóa học ($SiO_2, Al_2O_3, Fe_2O_3, SO_3...$) và hàm lượng vật chất hữu cơ ($MKN, HHC%$).
    • Thí nghiệm nén cố kết không nở hông một trục theo phương thẳng đứng (xác định $C_v, a, e_0, P_c, C_c, C_s, C_\alpha$) theo phương pháp Casagrande và phương pháp $3t$.
    • Gia công mẫu thí nghiệm nén cố kết theo phương ngang (xác định $C_{h(tp)}$).
    • Thí nghiệm sức kháng cắt: Cắt phẳng trực tiếp, nén ba trục theo sơ đồ không cố kết - không thoát nước ($UU$) và cố kết - không thoát nước ($CU$ đo áp lực nước lỗ rỗng để xác định $c', \varphi'$).
  4. Phương pháp thực nghiệm hiện trường: Thí nghiệm cắt cánh hiện trường ($VST$) xác định sức kháng cắt không thoát nước $S_u$; thí nghiệm xuyên tiêu chuẩn ($SPT$) xác định chỉ số $N_{30}$; thiết bị xuyên tĩnh đo áp lực nước lỗ rỗng ($CPTu$).
  5. Phương pháp phân tích ngược quan trắc hiện trường: Áp dụng phương pháp Asaoka dựa trên chuỗi số liệu quan trắc lún theo thời gian để xác định hệ số cố kết ngang thực tế $C_h$ tại các công trình.
  6. Phương pháp số và địa thống kê:
    • Sử dụng phần mềm ArcMap 10.2 xây dựng hệ thống bản đồ chuyên đề tỷ lệ 1/50.000 (bản đồ địa kỹ thuật, bản đồ phân bố đất yếu, bản đồ cấu trúc nền).
    • Sử dụng phần mềm phần tử hữu hạn Plaxis 8.5 mô phỏng bài toán biến dạng lún và phân tích hệ số ổn định trượt mái dốc nền đường đắp (chưa xử lý, xử lý bấc thấm PVD và giếng cát SD).

Nội dung chính theo từng chương

Chương 1: Tổng quan các nghiên cứu tính chất cơ lý và ứng dụng cho xử lý nền đất yếu

Chương 1 tổng kết các cơ sở lý luận về đất yếu và thực trạng nghiên cứu trong và ngoài nước. Tác giả chỉ ra sự thiếu nhất quán trong các định nghĩa hiện hành và đưa ra quan điểm: Đất yếu là đất có sức chịu tải thấp ($< 50 - 100\text{ kPa}$), độ bền chống cắt thấp ($c < 10\text{ kPa}, \varphi < 8^\circ$), tính biến dạng lớn ($a \ge 10\text{ kPa}^{-1}, E_0 \le 5000\text{ kPa}$).

Tổng kết thực trạng thiết kế xử lý nền đường tại Quảng Nam - Đà Nẵng cho thấy các tồn tại chính:

  • Bỏ qua bước kiểm tra ổn định và diễn biến độ lún tức thời, lún cố kết của nền đất tự nhiên khi chưa xử lý.
  • Thiếu các thông số đầu vào quan trọng phục vụ tính toán thoát nước thẳng đứng ($C_h, k_h, m=C_h/C_v, P_c$).
  • Thí nghiệm cắt phẳng trực tiếp thường không mô phỏng đúng sơ đồ thoát nước trong thi công đắp đường nhanh, dẫn đến sự cố trượt sạt mái taluy và lún dư vượt giới hạn quy định.

Chương 2: Điều kiện địa kỹ thuật đồng bằng ven biển Quảng Nam – Đà Nẵng

Chương 2 phân tích các yếu tố cấu thành môi trường địa kỹ thuật khu vực nghiên cứu:

  • Cấu trúc địa chất - địa tầng: Trầm tích Đệ Tứ bao gồm phụ thống Holocen ($Q_2$) và Pleistocen ($Q_1$). Đất yếu phân bố tập trung trong các phân vị địa tầng:
    • Trầm tích sông - biển - đầm lầy tuổi Holocen sớm - giữa ($ambQ_2^{1-2}$) và sông - biển tuổi Holocen giữa - muộn ($amQ_2^{2-3}$).
    • Trầm tích biển - đầm lầy tuổi Holocen giữa ($mbQ_2^2$), trầm tích sông - đầm lầy ven biển ($abmQ_2^1$), trầm tích biển - vũng vịnh hệ tầng Kì Lam ($mlQ_2^2 kl$).
    • Trầm tích đầm lầy - biển tuổi Pleistocen ($bmQ_1$) và sông - biển ($amQ_1^{3(2)}$).
  • Hệ thống đứt gãy kiến tạo: Ba hệ thống đứt gãy chính phát triển theo phương Đông Bắc - Tây Nam (dài 30 km), phương á vĩ tuyến Đại Lộc - Duy Xuyên (dài 40 km) và phương Tây Bắc - Đông Nam.
  • Địa hình - địa mạo: Phân chia thành 6 kiểu địa hình chính:
    • Kiểu I: Núi thấp khối tảng kiến tạo - bóc mòn - xâm thực trên đá trầm tích lục nguyên Neogen vùng Đại Lộc - Duy Xuyên, Hòa Hiệp.
    • Kiểu II: Núi thấp xen đồi khối tảng dạng vòm kiến tạo - bóc mòn trên đá magma xâm nhập Quế Sơn, Phú Ninh.
    • Kiểu III: Núi thấp xen đồi trên đá magma xâm nhập và biến chất Phú Ninh - Núi Thành và Sơn Trà.
    • Kiểu IV: Đồng bằng rìa nâng với đồi gò trước núi bóc mòn - xâm thực - tích tụ và karst hóa (gồm phụ kiểu IVA và IVB).
    • Kiểu V: Đồng bằng tích tụ - mài mòn - xâm thực dạng châu thổ trên cấu trúc địa hào Đại Lộc - Hội An.
    • Kiểu VI: Đồng bằng gợn sóng tích tụ - mài mòn - xâm thực với móng sụt lún bậc thang (chiếm diện tích lớn nhất đồng bằng).
  • Địa chất thủy văn: Nước dưới đất phân bố trong các tầng chứa nước lỗ hổng Holocen ($qh$), Pleistocen ($qp$), Đệ Tứ không phân chia ($q$), Neogen ($n$) và tầng chứa nước khe nứt. Mực nước ngầm nông ($< 2\text{ m}$) chiếm phần lớn diện tích đồng bằng thấp. Phân tích 428 mẫu nước cho thấy dạng ăn mòn rửa lũa chiếm 82,47% (353/428 mẫu), ăn mòn carbonic chiếm 79,67% (341/428 mẫu), ăn mòn axit và sulphat chiếm 0%.
  • Phân nhóm đất đá: Tác giả phân chia đất đá khu vực thành 5 nhóm: đá cứng, đá nửa cứng, đất rời, đất dính và đất yếu.

Bảng tổng hợp giá trị trung bình một số chỉ tiêu cơ lý nhóm đất dính khu vực nghiên cứu (Trích Bảng 2.4 của luận án):

Phân vị địa tầng Tên loại đất Số lượng mẫu Độ ẩm $W$ (%) Dung trọng $\gamma_w$ ($\text{kN/m}^3$) Hệ số rỗng $e_0$ Giới hạn chảy $LL$ (%) Chỉ số dẻo $PI$ (%) Lực dính $c$ ($\text{kPa}$) Góc ma sát $\varphi$ (độ) Chỉ số $SPT$ ($N_{30}$)
$amQ_2^3$ Cát pha dẻo 39 28,43 18,6 0,84 29,13 5,78 11,0 $10^\circ48'$ 10
$amQ_2^3$ Sét pha dẻo 48 33,71 19,8 0,91 35,09 10,45 19,0 $9^\circ15'$ 13
$amQ_2^2$ Sét pha nửa cứng 60 26,82 18,9 0,81 39,56 14,92 20,0 $19^\circ48'$ 21
$amQ_2^2$ Sét dẻo cứng 45 29,89 19,1 0,85 42,74 17,37 26,1 $16^\circ15'$ 13
$mlQ_2^2 kl$ Sét dẻo cứng 46 31,49 19,1 0,87 45,38 19,22 32,2 $15^\circ48'$ 12
$amQ_1^{3(1)}$ Sét dẻo cứng 54 30,15 14,3 0,84 42,91 17,52 29,1 $15^\circ42'$ 19
$mlQ_1^{3(1)}ht$ Sét nửa cứng 54 31,58 19,3 0,86 47,09 19,64 27,2 $16^\circ30'$ 22
$amQ_1^2 mb$ Sét nửa cứng 48 28,75 19,3 0,81 43,78 18,28 30,1 $16^\circ30'$ 22

Chương 3: Nghiên cứu thành phần vật chất và tính chất cơ lý của đất yếu

Chương 3 trình bày các kết quả thực nghiệm chi tiết về thành phần và các đặc tính cơ học:

  • Thành phần vật chất:
    • Khoáng vật sét trong bùn sét và bùn sét pha chủ yếu là Kaolinit ($30 - 45%$), Illit ($20 - 35%$), Chlorit và Montmorilonit ($10 - 20%$).
    • Hàm lượng vật chất hữu cơ biến đổi từ $2,5%$ đến $18,4%$, phổ biến là bùn sét chứa hữu cơ trung bình đến nhiều.
    • Thành phần hóa học chiếm ưu thế là $SiO_2$ ($52 - 68%$) và $Al_2O_3$ ($14 - 24%$).
  • Đặc tính cố kết thấm:
    • Thí nghiệm nén lún một trục xác định chỉ số nén $C_c$ dao động từ $0,25$ đến $0,85$; chỉ số nở $C_s = 0,03 - 0,12$; hệ số cố kết thấm đứng $C_v$ trong phòng đạt $(0,85 - 3,25) \times 10^{-4}\text{ cm}^2/\text{s}$ (tương đương $0,27 - 1,02\text{ m}^2/\text{năm}$).
    • Hệ số cố kết ngang trong phòng $C_{h(tp)}$ đạt $(1,85 - 8,50) \times 10^{-4}\text{ cm}^2/\text{s}$, tỷ số $m = C_{h(tp)}/C_v$ dao động từ $1,5$ đến $3,8$.
    • Phân tích ngược theo phương pháp Asaoka từ dữ liệu quan trắc lún hiện trường tại mốc SP-07 (Km12+480 đường cao tốc Đà Nẵng - Quảng Ngãi) và mốc SP-01 (Km1+270 đường Nguyễn Tất Thành) xác định hệ số cố kết ngang hiện trường $C_h$ đạt $2,15 - 5,40\text{ m}^2/\text{năm}$, cho tỷ số $m = C_h / C_v$ hiện trường đạt từ $2,2$ đến $5,3$.
  • Hệ phương trình tương quan thực nghiệm: Luận án xây dựng các hàm tương quan tuyến tính và phi tuyến có độ tin cậy cao dự báo chỉ số nén $C_c$ từ độ ẩm tự nhiên ($W$), giới hạn chảy ($LL$) và hệ số rỗng ban đầu ($e_0$):
    • $C_c = f(e_0)$
    • $C_c = f(W)$
    • $C_c = f(LL)$
  • Sức kháng cắt:
    • Sức kháng cắt không cố kết - không thoát nước ($UU$): lực dính $c_{uu} = 5,0 - 14,5\text{ kPa}$, góc ma sát trong $\varphi_{uu} = 1^\circ00' - 4^\circ30'$.
    • Sức kháng cắt không thoát nước theo thí nghiệm cắt cánh hiện trường ($VST$): $S_u = 12,0 - 32,5\text{ kPa}$, tăng tuyến tính theo chiều sâu $Z$ và ứng suất hữu hiệu $\sigma'_{v0}$.
    • Sức kháng cắt hữu hiệu từ thí nghiệm cố kết - không thoát nước ($CU$ có đo áp lực nước lỗ rỗng): lực dính hữu hiệu $c' = 6,5 - 12,8\text{ kPa}$, góc ma sát trong hữu hiệu $\varphi' = 14^\circ30' - 21^\circ15'$.

Chương 4: Cấu trúc nền đất yếu và phân tích lựa chọn thông số đất nền trong tính toán xử lý nền đất yếu

Chương 4 hoàn thiện việc phân loại cấu trúc nền và ứng dụng tính toán công trình:

  • Phân chia cấu trúc nền (CTN): Dựa trên nguồn gốc, vị trí tầng đất yếu và mối quan hệ với các lớp đất đá xung quanh, tác giả chia cấu trúc nền khu vực thành 4 kiểu chính:
    1. Kiểu 1: Nền có tầng đất yếu lộ ngay trên mặt địa hình.
    2. Kiểu 2: Nền có tầng đất yếu bị phủ bởi lớp cát hoặc sét dẻo cứng mỏng ($< 3\text{ m}$).
    3. Kiểu 3: Nền có tầng đất yếu nằm xen kẹp ở chiều sâu trung bình ($3 - 10\text{ m}$).
    4. Kiểu 4: Nền có cấu trúc nhiều lớp đất yếu xen kẹp phức tạp với các thấu kính cát bão hòa nước.
  • Bản đồ cấu trúc nền tỷ lệ 1/50.000: Phân vùng cụ thể mức độ thuận lợi/không thuận lợi cho xây dựng công trình giao thông.
  • Tính toán ứng dụng công trình thực tế trên Plaxis 8.5:
    • Tính toán cho 2 dự án giao thông trọng điểm: Dự án đường Nguyễn Tất Thành nối dài và Dự án đường cao tốc Đà Nẵng - Quảng Ngãi.
    • Mô phỏng so sánh giữa nền đắp chưa xử lý và nền đắp xử lý bằng bấc thấm ($PVD$) kết hợp gia tải nén trước, giếng cát ($SD$).
    • Kết quả phân tích cho thấy việc đưa hệ số cố kết ngang $C_h$ (thay vì chỉ dùng $C_v$) vào mô hình tính toán giúp dự báo chính xác độ lún theo thời gian $S_t$, thời gian đạt độ cố kết $U = 80 - 90%$ rút ngắn từ 30% đến 45%, sai số giữa độ lún tính toán ($S_{PVD}$) so với số liệu quan trắc thực tế ($S_{QT}$) giảm xuống dưới 8%.

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận và khoa học

  1. Đã làm sáng tỏ một cách có hệ thống điều kiện địa kỹ thuật dải đồng bằng ven biển Quảng Nam - Đà Nẵng; chứng minh mối quan hệ phụ thuộc chặt chẽ giữa thành phần vật chất (khoáng vật, hóa học, hàm lượng hữu cơ) với các tính chất cơ lý của đất yếu đa nguồn gốc.
  2. Xác định chính xác các đặc trưng biến dạng - cố kết thấm theo phương ngang ($C_h, k_h$) và tỷ số $m = C_h / C_v$ bằng cả phương pháp thí nghiệm trong phòng và phân tích ngược quan trắc hiện trường (phương pháp Asaoka).
  3. Thiết lập hệ phương trình tương quan thực nghiệm giữa chỉ số nén $C_c$, sức kháng cắt không thoát nước $S_u$ với các chỉ tiêu vật lý cơ bản ($W, LL, e_0$) đặc thù cho trầm tích đất yếu khu vực nghiên cứu.

Đóng góp mới về mặt thực tiễn

  1. Thành lập hệ thống bản đồ chuyên đề tỷ lệ 1/50.000 gồm Bản đồ phân bố đất yếu và Bản đồ phân vùng cấu trúc nền đất yếu đồng bằng ven biển Quảng Nam - Đà Nẵng, cung cấp công cụ trực quan phục vụ quy hoạch hướng tuyến giao thông.
  2. Đề xuất bảng thông số địa kỹ thuật khuyến nghị ($C_v, C_h, m, c', \varphi', S_u, P_c$) chuẩn xác cho từng phân vị trầm tích phục vụ tính toán thiết kế nền đường đắp.
  3. Cung cấp quy trình tính toán xử lý nền đất yếu bằng bấc thấm ($PVD$) và giếng cát ($SD$) sử dụng phần mềm Plaxis 8.5, giúp nâng cao độ chính xác dự báo độ lún và độ ổn định công trình.

Kiến nghị và giải pháp đề xuất

  • Khi khảo sát địa kỹ thuật cho các dự án giao thông qua vùng đất yếu Quảng Nam - Đà Nẵng, bắt buộc phải bố trí thí nghiệm cắt cánh hiện trường ($VST$), nén ba trục sơ đồ $CU$ và thí nghiệm nén cố kết ngang để xác định trực tiếp $C_h$.
  • Khuyến nghị lựa chọn giải pháp bấc thấm kết hợp đắp gia tải trước theo từng giai đoạn đối với nền cấu trúc Kiểu 1 và Kiểu 2; giải pháp đệm cát hoặc cọc xi măng đất đối với các vị trí mố cầu và đoạn chuyển tiếp tiếp giáp công trình nhân tạo.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Số lượng mẫu thí nghiệm nén ba trục $CU$ và thí nghiệm xác định hệ số cố kết ngang trong phòng bằng hộp nén chuyên dụng còn hạn chế ở một số phân vị địa tầng phân bố cục bộ có chiều sâu lớn ($> 20\text{ m}$).
  • Hướng nghiên cứu tiếp theo: Tiếp tục mở rộng quan trắc đo áp lực nước lỗ rỗng tiêu tán bằng thiết bị $CPTu$ tại hiện trường; nghiên cứu sâu hơn về đặc tính từ biến và nén thứ cấp ($C_\alpha$) theo thời gian dài hạn của các tầng bùn sét giàu hữu cơ dưới tải trọng động của phương tiện giao thông.

Giá trị tham khảo

  • Đối với nghiên cứu sinh, học viên cao học và giảng viên chuyên ngành Địa kỹ thuật xây dựng, Địa chất công trình: Luận án là tài liệu tham khảo giá trị về phương pháp luận phân tích hệ thống địa kỹ thuật, quy trình gia công mẫu thí nghiệm nén cố kết ngang trong phòng và kỹ thuật phân tích ngược quan trắc lún theo Asaoka.
  • Đối với các kỹ sư tư vấn thiết kế và khảo sát xây dựng: Cung cấp bộ chỉ tiêu cơ lý, bảng tra thông số $C_h/C_v$ và các mô hình tính toán số trên Plaxis 8.5 áp dụng trực tiếp cho các dự án hạ tầng giao thông, khu đô thị, khu công nghiệp tại khu vực miền Trung.
  • Đối với các nhà quản lý và cơ quan quy hoạch giao thông: Hệ thống bản đồ tỷ lệ 1/50.000 hỗ trợ công tác lựa chọn hướng tuyến tối ưu, giảm thiểu rủi ro sự cố công trình và tối ưu hóa chi phí xử lý nền móng.

Câu hỏi thường gặp

1. Luận án xác định tỷ số hệ số cố kết ngang trên hệ số cố kết đứng ($m = C_h / C_v$) của đất yếu khu vực Quảng Nam - Đà Nẵng là bao nhiêu?

Theo kết quả thí nghiệm trong phòng, tỷ số $m = C_{h(tp)} / C_v$ dao động từ $1,5$ đến $3,8$. Khi phân tích ngược từ số liệu quan trắc lún hiện trường bằng phương pháp Asaoka tại các dự án đường Nguyễn Tất Thành và cao tốc Đà Nẵng - Quảng Ngãi, giá trị $m = C_h / C_v$ đạt từ $2,2$ đến $5,3$.

2. Hai kiểu ăn mòn hóa học chủ yếu của nước dưới đất đối với bê tông và kết cấu ngầm tại khu vực nghiên cứu là gì?

Từ kết quả phân tích 428 mẫu nước, luận án xác định hai kiểu ăn mòn phổ biến nhất là:

  • Ăn mòn rửa lũa: Xuất hiện ở 353/428 mẫu (chiếm tỷ lệ 82,47%).
  • Ăn mòn carbonic: Xuất hiện ở 341/428 mẫu (chiếm tỷ lệ 79,67%). Các dạng ăn mòn axit và sulphat chiếm 0% trên diện rộng (chỉ xuất hiện dị thường cục bộ).

3. Đất đá tại dải đồng bằng ven biển Quảng Nam - Đà Nẵng được tác giả phân chia thành mấy nhóm chính?

Tác giả phân chia đất đá khu vực thành 5 nhóm chính:

  1. Nhóm đá cứng (đá biến chất, magma xâm nhập, trầm tích kết kết).
  2. Nhóm đá nửa cứng (bột kết, cát kết phong hóa, cuội kết).
  3. Nhóm đất rời (cát thô, cát vừa, cát nhỏ, cát bụi tuổi Holocen và Pleistocen).
  4. Nhóm đất dính (cát pha, sét pha, sét dẻo cứng đến nửa cứng).
  5. Nhóm đất yếu (bùn sét, bùn sét pha, bùn cát pha, sét dẻo chảy đến chảy).

4. Phần mềm nào được sử dụng để thành lập hệ thống bản đồ chuyên đề và mô phỏng tính toán xử lý nền đường trong luận án?

  • Phần mềm ArcMap 10.2 được sử dụng để xây dựng hệ thống bản đồ địa kỹ thuật, bản đồ phân bố đất yếu và bản đồ cấu trúc nền đất yếu tỷ lệ 1/50.000.
  • Phần mềm phần tử hữu hạn Plaxis 8.5 được sử dụng để mô phỏng bài toán biến dạng lún, xác định chiều cao đắp bù lún và kiểm toán hệ số ổn định trượt mái dốc nền đường đắp (chưa xử lý, xử lý bấc thấm PVD và giếng cát SD).

Kết luận

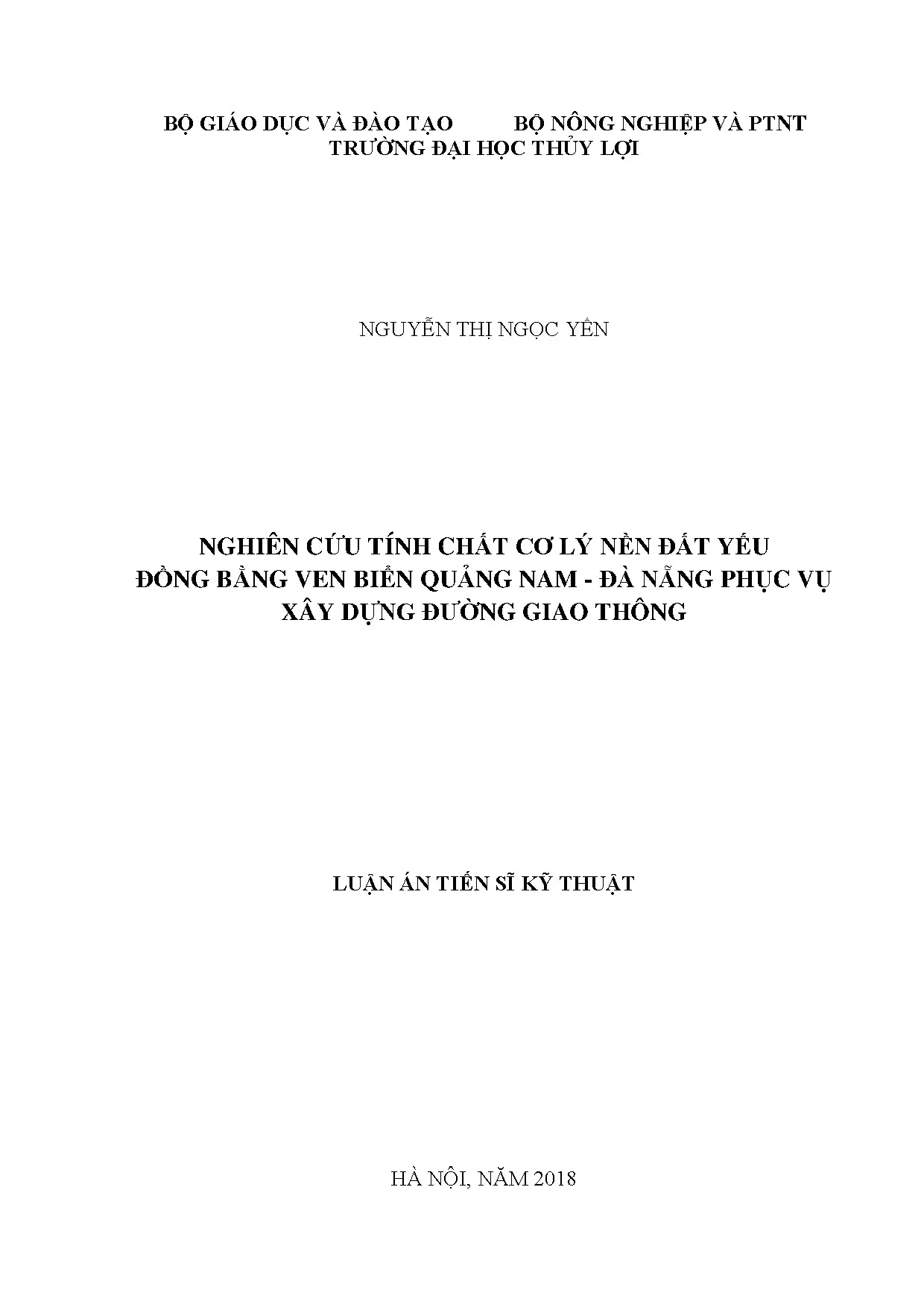

Luận án tiến sĩ kỹ thuật của tác giả Nguyễn Thị Ngọc Yến đã giải quyết trọn vẹn và có hệ thống bài toán xác định tính chất cơ lý nền đất yếu tại đồng bằng ven biển Quảng Nam - Đà Nẵng phục vụ xây dựng công trình giao thông. Công trình đã làm rõ bản chất thành phần vật chất, xác lập các thông số cố kết thấm ngang $C_h$, sức kháng cắt $S_u, c', \varphi'$ và hệ phương trình tương quan thực nghiệm có độ tin cậy cao. Việc thành lập bản đồ phân vùng cấu trúc nền tỷ lệ 1/50.000 kết hợp ứng dụng mô phỏng số trên Plaxis 8.5 đã cung cấp luận cứ khoa học vững chắc và giải pháp kỹ thuật thực tiễn cho công tác thiết kế, xử lý nền đường đắp trên đất yếu tại khu vực miền Trung.
