Tổng quan luận án
Công nghệ hàn ma sát khuấy (Friction Stir Welding - FSW) là phương pháp hàn pha rắn được Viện Hàn Hoàng gia Anh (The Welding Institute - TWI) phát minh năm 1991. Khác với các phương pháp hàn nóng chảy truyền thống, FSW tạo liên kết ở trạng thái rắn dưới nhiệt độ nóng chảy của vật liệu nền, không sử dụng kim loại que hàn điền đầy, không tiêu hao khí bảo vệ, không phát sinh bức xạ hồ quang hay khí độc hại, đồng thời giảm thiểu biến dạng nhiệt và triệt tiêu các khuyết tật nứt kết tinh hay rỗ khí. Đặc tính này mang lại ưu thế trong việc gia công liên kết các mác hợp kim nhôm biến dạng khó hàn (đặc biệt là nhóm hợp kim nhiệt luyện hệ 6xxx, 2xxx, 7xxx) ứng dụng trong công nghiệp đóng tàu, ô tô, đường sắt và hàng không vũ trụ.
Khoảng trống nghiên cứu mà luận án xác định xuất phát từ thực tiễn ứng dụng công nghệ FSW: phần lớn các công bố quốc tế tập trung vào các khảo nghiệm cục bộ hoặc mô hình hóa truyền nhiệt lý thuyết đơn thuần, chưa kết hợp chặt chẽ giữa mô hình hóa giải tích, mô phỏng số 3D và quy hoạch thực nghiệm để xây dựng bộ thông số công nghệ tối ưu hóa. Tại Việt Nam, trước thời điểm luận án công bố năm 2019, công nghệ FSW chủ yếu dừng lại ở các đề tài chế tạo thiết bị thử nghiệm cấp Bộ hoặc nghiên cứu thăm dò cấp trường, thiếu hệ thống tài liệu và dữ liệu thực nghiệm hoàn chỉnh xác định miền thông số công nghệ chuẩn xác cho từng chiều dày phôi tấm nhằm loại bỏ triệt để các sai hỏng cơ học.
Mục tiêu nghiên cứu
Luận án xác lập ba mục tiêu cụ thể:
- Nghiên cứu ảnh hưởng của từng thông số công nghệ hàn (tốc độ quay dụng cụ $n$, vận tốc hàn $V_h$, chiều sâu xâm nhập của vai $h$, lực ép dọc trục $P$) đến quá trình sinh nhiệt, dòng chảy vật liệu, tổ chức kim loại và cơ tính mối hàn.
- Xây dựng mô hình toán truyền nhiệt và áp dụng mô phỏng số để xác lập trường nhiệt độ, dự đoán miền thông số công nghệ hàn cho kết cấu tấm phẳng.
- Ứng dụng quy hoạch thực nghiệm để kiểm chứng mô hình, xác định miền thông số công nghệ tối ưu, nhận dạng cơ chế sinh khuyết tật và đề xuất biện pháp loại trừ khuyết tật cơ học cho mối hàn.
Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Mối hàn giáp mối trên kết cấu phẳng bằng hợp kim nhôm biến dạng AA6061-T6 (hợp kim hệ Al-Mg-Si đã qua nhiệt luyện hóa già nhân tạo). Dụng cụ hàn được chế tạo từ thép dụng cụ hợp kim H13.
- Phạm vi nghiên cứu:
- Về không gian và kích thước hình học: Mối hàn phẳng liên kết giáp mối trên các tấm nhôm có chiều dày danh định lần lượt là 3 mm, 4 mm và 5 mm.
- Về thông số công nghệ: Khảo sát dải tốc độ quay trục chính dụng cụ ($n$) từ 700 đến 1100 vòng/phút; dải vận tốc hàn ($V_h$) từ 50 đến 150 mm/phút; cùng biến thiên của chiều sâu xâm nhập ($h$), góc nghiêng dụng cụ ($TA$) và hệ số bước hàn ($WP$).
Tổng quan tài liệu và vị trí của luận án
Luận án đã hệ thống hóa các hướng nghiên cứu trong và ngoài nước về công nghệ FSW:
Hướng nghiên cứu về thông số công nghệ và cơ tính mối hàn
- Kim (2002): Xác lập phương trình quan hệ giữa nhiệt lượng đầu vào trên một đơn vị chiều dài với các thông số vận tốc và kích thước hình học dụng cụ: $$Q = \frac{4\pi^2 \alpha \omega \mu P R^3}{3 V_h}$$
- Zhao và cộng sự (2005): Khảo sát thực nghiệm trên tấm nhôm dày 4,2 mm và 5,2 mm, chỉ ra lực dọc trục dao động từ 1000 N đến 5000 N ở dải tốc độ quay 1300–1900 vòng/phút và thiết lập phương trình thực nghiệm tính lực dọc trục: $$F_z = 0,204 d^{1,84}$$ (với $d$ là đường kính dụng cụ hàn).
- C.A.W. Elis Olea (2004): Đề xuất khái niệm hệ số bước hàn (Weld Pitch - $WP = n / V_h$), đại lượng phản ánh mức năng lượng đầu vào trên một đơn vị chiều dài mối hàn.
- Song và Kovacevic (2003, 2004): Nghiên cứu ảnh hưởng của tốc độ quay và chuyển động tịnh tiến của dụng cụ đến moment xoắn và trường nhiệt độ giai đoạn nung nóng ban đầu (pre-heat).
- Lakshminarayanan (2008): Tối ưu hóa thông số hàn cho hợp kim nhôm cường độ cao 2219-T87.
- Chao, Shu Liu và Chi-Hui Chien (2001): Khảo sát FSW trên hợp kim nhôm AA6061-T6 tấm dày đến 37 mm với tốc độ quay 350 vòng/phút và vận tốc hàn 2 mm/s.
- Yuxhua Chen, Changhua Liu và Geping Liu (2006): Ứng dụng FSW liên kết dị chủng giữa hợp kim nhôm LF6 và hợp kim titan TC1 ở chế độ 950 vòng/phút, vận tốc 118 mm/phút.
- Peel (2003): Đánh giá tổ chức tế vi, ứng suất dư và cơ tính mối hàn hợp kim nhôm AA5083 theo hàm vận tốc hàn.
- Trần Hùng Trà (2010): Khảo sát ảnh hưởng của tốc độ quay dụng cụ và vận tốc hàn đến nhiệt độ, độ cứng và độ bền kéo mối hàn AA6063-T6.
Hướng nghiên cứu về mô hình nhiệt và truyền nhiệt
- Chao và Qi (1998): Xây dựng mô hình truyền nhiệt 3D với giả thiết áp lực tiếp xúc không đổi và áp dụng định luật ma sát Coulomb.
- Frigaard và Grong (1999, 2001): Đề xuất mô hình dòng nhiệt ma sát chuyển động tại mặt tiếp xúc giữa vai và đầu khuấy với nhiệt độ tính toán khống chế dưới điểm nóng chảy.
- Gould và Feng (1998), Russell và Shercliff (1999): Ứng dụng phương trình Rosenthal cho nguồn nhiệt chuyển động dạng điểm và đường, tính toán truyền nhiệt trên phôi và dụng cụ.
- Colegrove và cộng sự (2000): Xác định nhiệt lượng sinh ra từ đầu khuấy có ren chiếm khoảng 20% tổng nhiệt lượng sinh ra.
- Schmidt và Hattel (2005, 2008): Khẳng định vai dụng cụ đóng góp khoảng 89% lượng nhiệt sinh ra và đưa ra tỷ số sinh nhiệt giữa đầu khuấy ($Q_2$) và vai ($Q_1$) là $Q_2/Q_1 \approx 0,128$.
- Ulysse (2002): Sử dụng phương pháp phần tử hữu hạn 3D (FEA) mô phỏng vật liệu dẻo nhớt trên phần mềm FIDAP.
- Chao và cộng sự (2003): Xác định khoảng 95% lượng nhiệt sinh ra truyền vào phôi hàn và 5% truyền vào dụng cụ hàn; 80% công biến dạng dẻo chuyển hóa thành nhiệt.
- Nandan và cộng sự (2006, 2007, 2008): Mô hình hóa dòng chảy vật liệu dẻo nhớt và truyền nhiệt trên nhiều hợp kim nhôm khác nhau.
Hướng nghiên cứu về dòng chảy vật liệu, cấu trúc tế vi và khuyết tật
- Colligan (1999, 2003): Ứng dụng vật liệu làm dấu và kỹ thuật dừng đột ngột để khảo sát dòng di chuyển vật liệu xung quanh đầu khuấy ren và không ren.
- Threadgill (1997) và Uzun Huseyin (2007): Định danh và phân loại 4 vùng tổ chức tế vi của mối hàn FSW: Kim loại cơ bản (BM), Vùng ảnh hưởng nhiệt (HAZ), Vùng ảnh hưởng cơ nhiệt (TMAZ), Vùng khuấy/kết tinh lại động (SZ/DRZ).
- Leonard và Lockyer (2003), Kim và cộng sự (2006): Phân loại các dạng khuyết tật điển hình trong FSW gồm bavia quá mức, lỗ hổng thể tích (tunnel/void), khuyết tật vệt đường hàn (kissing bond), và khuyết tật thiếu ngấu chân (lack of penetration).
Vị trí và giải pháp của luận án
Kế thừa các nghiên cứu giải tích và mô phỏng trên thế giới, luận án định vị giải quyết mắt xích: Xây dựng hoàn chỉnh chuỗi liên kết "Mô hình hóa lý thuyết - Mô phỏng số 3D - Quy hoạch thực nghiệm tối ưu hóa", từ đó thiết lập miền thông số công nghệ thực tế cho các tấm nhôm AA6061-T6 có chiều dày 3 mm, 4 mm và 5 mm nhằm chế tạo mối hàn đạt cơ tính cao và không khuyết tật.
Cơ sở lý thuyết và phương pháp nghiên cứu
Cơ sở lý thuyết và mô hình toán
- Cơ chế sinh nhiệt: Nhiệt lượng trong FSW hình thành từ hai nguồn chính:
- Ma sát tiếp xúc giữa mặt vai, đầu khuấy dụng cụ với bề mặt phôi hàn.
- Công tiêu tán do biến dạng dẻo mãnh liệt của kim loại trong vùng khuấy (khoảng 80% công biến dạng dẻo chuyển hóa thành nhiệt).
- Mô hình tiếp xúc trượt - dính: Điều kiện biên ma sát tại mặt phân giới giữa dụng cụ và phôi được mô tả thông qua ứng suất cắt tiếp xúc và hệ số ma sát Coulomb $\mu$. Khi ứng suất tiếp tuyến đạt tới ứng suất chảy dẻo trượt của vật liệu ($\tau = \sigma_{ch} / \sqrt{3}$), trạng thái tiếp xúc chuyển từ trượt sang dính.
- Mô hình truyền nhiệt 3D: Thiết lập phương trình vi phân truyền nhiệt trong hệ tọa độ Descartes cho nguồn nhiệt chuyển động cùng vận tốc hàn $V_h$: $$\rho c_p \left( \frac{\partial T}{\partial t} + V_h \frac{\partial T}{\partial x} \right) = \frac{\partial}{\partial x}\left( k \frac{\partial T}{\partial x} \right) + \frac{\partial}{\partial y}\left( k \frac{\partial T}{\partial y} \right) + \frac{\partial}{\partial z}\left( k \frac{\partial T}{\partial z} \right) + q_v$$ Trong đó: $\rho$ là khối lượng riêng, $c_p$ là nhiệt dung riêng, $k$ là hệ số dẫn nhiệt, $q_v$ là công suất nguồn nhiệt thể tích.
- Mô hình ứng xử vật liệu: Sử dụng mô hình vật liệu rắn dẻo nhớt Zener-Hollomon để mô tả sự phụ thuộc của ứng suất biến dạng vào tốc độ biến dạng và nhiệt độ trong vùng khuấy.
Phương pháp nghiên cứu
Luận án triển khai tích hợp 3 phương pháp:
[Mô hình hóa toán học] ---> [Mô phỏng số FEM/CFD] ---> [Quy hoạch thực nghiệm DOE]
- Mô phỏng số: Sử dụng bộ phần mềm Altair HyperWorks với bộ giải HyperXtrude Solver để mô phỏng bài toán tương tác cơ - nhiệt 3D, phân tích trường nhiệt độ và dòng chảy vật liệu.
- Quy hoạch thực nghiệm: Sử dụng phương pháp quy hoạch thực nghiệm (Design of Experiments - DOE) và phần mềm Minitab để thiết kế ma trận thực nghiệm, xây dựng phương trình hồi quy, phân tích phương sai (ANOVA) và tối ưu hóa đa mục tiêu cho các chiều dày phôi 3 mm, 4 mm và 5 mm.
- Phương pháp kiểm tra thực nghiệm:
- Đo nhiệt độ: Sử dụng máy đo nhiệt hồng ngoại EXTECH VIR50 và hệ thống cặp nhiệt điện bố trí tại 3 vị trí dọc theo đường hàn và các vị trí vuông góc với đường hàn.
- Kiểm tra không phá hủy (NDT): Phương pháp chụp ảnh phóng xạ tia X (X-Ray) để phát hiện lỗ rỗng ngầm và khuyết tật thể tích bên trong mối hàn.
- Kiểm tra phá hủy (DT): Cắt lát mài bóng, tẩm thực kim tương để soi cấu trúc tế vi trên kính hiển vi quang học; gia công mẫu thử kéo theo tiêu chuẩn để xác định giới hạn bền kéo ($UTS$); đo phân bố độ cứng tế vi ngang qua tiết diện mối hàn.
Nội dung chính theo từng chương
Chương 1: Tổng quan
Chương 1 trình bày nguyên lý công nghệ hàn ma sát khuấy, phân tích kết cấu dụng cụ hàn gồm hai thành phần chính: vai (shoulder) và đầu khuấy (pin). Vai dụng cụ đảm nhận nhiệm vụ tạo nhiệt ma sát, ép giữ không cho kim loại dẻo trào ra ngoài và làm phẳng bề mặt; đầu khuấy có nhiệm vụ đâm xuyên vào phôi, khuấy đảo và dịch chuyển kim loại từ phía trước ra phía sau theo chiều quay.
Chương này phân tích các thông số công nghệ điều khiển chính: tốc độ quay $n$, vận tốc hàn $V_h$, lực ép dọc trục $P$, góc nghiêng dụng cụ $TA$, chiều sâu xâm nhập $h$, và hệ số bước hàn $WP = n / V_h$. Tổ chức tế vi mối hàn được phân định thành 4 vùng rõ rệt:
- Vùng kim loại cơ bản (BM - Base Metal): Không chịu ảnh hưởng nhiệt và cơ.
- Vùng ảnh hưởng nhiệt (HAZ - Heat Affected Zone): Chịu chu kỳ nhiệt, không biến dạng dẻo.
- Vùng ảnh hưởng cơ nhiệt (TMAZ - Thermo-Mechanically Affected Zone): Chịu tác động đồng thời của nhiệt và biến dạng dẻo cục bộ.
- Vùng khuấy (SZ - Stir Zone / Nugget Zone): Biến dạng dẻo mãnh liệt và kết tinh lại động tạo hạt mịn đẳng trục.
Bảng 1: Phân loại và nguyên nhân phát sinh khuyết tật trong hàn ma sát khuấy (theo Chương 1)
| Dạng khuyết tật | Vị trí xuất hiện | Nguyên nhân hình thành chính |
|---|---|---|
| Lỗ hổng thể tích (Tunnel / Cavity) | Bên tiến (Advancing Side) tại biên vùng tâm hàn | Lực ép dọc trục bị giảm; vận tốc hàn $V_h$ quá cao; khe hở ghép phôi lớn. |
| Lỗ hổng dưới bề mặt | Phía dưới bề mặt mối hàn | Vận tốc hàn $V_h$ quá cao làm dòng vật liệu không kịp điền đầy. |
| Vệt đường hàn (Kissing bond / Lazy S) | Tâm đường hàn, kéo dài từ chân lên bề mặt | Không làm sạch lớp oxit bề mặt; đầu khuấy không đủ khả năng phá vỡ màng oxit; vận tốc hàn cao; đường kính vai lớn. |
| Khuyết tật chân (Lack of penetration) | Đáy mối hàn, tiếp giáp tấm đế lót | Chiều dài đầu khuấy quá ngắn; chiều sâu xâm nhập $h$ không đủ; vị trí dụng cụ lệch đường phân giới. |
| Bavia quá mức (Excessive Flash) | Bề mặt mối hàn dọc hai mép vai | Nhiệt lượng đầu vào quá lớn (dư nhiệt do $n$ cao, $V_h$ thấp); lực ép vai quá lớn đẩy kim loại trào ra ngoài. |
Chương 2: Mô hình nhiệt
Chương 2 thiết lập cơ sở lý thuyết về sự hình thành nhiệt do ma sát và biến dạng dẻo, phân tích các lực tác dụng lên dụng cụ hàn gồm: lực hướng kính ($F_x$), lực tiếp tuyến ($F_y$) và lực dọc trục ($F_z$).
Chu trình FSW được chia thành 5 giai đoạn liên tiếp:
- Giai đoạn đâm xuyên (Plunge period): Đầu khuấy đâm vào phôi, lực dọc trục $F_z$ và moment xoắn tăng mạnh đến giá trị cực đại.
- Giai đoạn quay tại chỗ (Dwell period): Dụng cụ dừng tịnh tiến, ma sát sinh nhiệt làm mềm sơ bộ kim loại phôi.
- Giai đoạn nhiệt không ổn định (Transient heating): Dụng cụ bắt đầu di chuyển dọc đường hàn, trường nhiệt độ mở rộng.
- Giai đoạn ổn định (Pseudo steady state): Lực $F_z$, moment xoắn và trường nhiệt độ đạt trạng thái cân bằng động ổn định.
- Giai đoạn kết thúc (Post steady state): Dụng cụ chuẩn bị rút lên tại cuối đường hàn.
Các biểu thức xác định nhiệt lượng sinh ra do ma sát tại vai và đầu khuấy:
- Moment ma sát tác dụng lên mặt vai phẳng bán kính $R_s$: $$M = \int_0^{R_s} \mu P (r) 2\pi r^2 dr = \frac{2}{3}\pi \mu P R_s^3$$
- Nhiệt lượng sinh ra do vai dụng cụ phẳng ($Q_1$): $$Q_1 = \frac{4}{3}\pi^2 \mu P n R_s^3$$
- Nhiệt lượng sinh ra do đầu khuấy hình trụ bán kính $R_p$, chiều dài $L_p$ ($Q_2$): $$Q_2 = 2\pi \mu P \omega R_p^2 L_p$$
- Thông lượng nhiệt phân bố trên mặt vai theo bán kính ($q_1$) và thể tích đầu khuấy ($q_2$): $$q_1 = \frac{3 Q_1 r}{2\pi (R_s^3 - R_p^3)}; \quad q_2 = \frac{Q_2}{\pi R_p^2 L_p}$$
Chương 3: Phân tích và xác lập mô hình truyền nhiệt
Chương 3 xây dựng mô hình bài toán biên truyền nhiệt 3D cho quá trình hàn. Mô hình tính toán đến các yếu tố trao đổi nhiệt với môi trường:
- Tỏa nhiệt đối lưu tự nhiên và bức xạ tại các bề mặt thoáng của phôi tiếp xúc với không khí.
- Truyền dẫn nhiệt qua mặt đáy tiếp xúc giữa phôi nhôm và tấm đế lót (backing plate).
- Tỷ lệ phân chia nhiệt lượng: Khoảng 95% tổng nhiệt sinh ra truyền trực tiếp vào phôi nhôm để làm mềm vật liệu, 5% truyền dẫn ngược lên dụng cụ hàn. Tỷ số nhiệt lượng giữa đầu khuấy và vai được xác lập theo Schmidt ($Q_2 / Q_1 = 0,128$).
Chương 4: Mô hình mô phỏng
Chương 4 triển khai mô hình phần tử hữu hạn trên phần mềm HyperWorks (HyperXtrude Solver):
- Thiết lập mô hình:
- Vật liệu phôi: Hợp kim nhôm AA6061-T6 (thành phần chính Mg: 0,8–1,2%, Si: 0,4–0,8%, Al còn lại; khối lượng riêng $\rho = 2700\text{ kg/m}^3$, nhiệt độ nóng chảy $\sim 582\text{--}652^\circ\text{C}$).
- Vật liệu dụng cụ: Thép H13 (độ cứng cao, chịu nhiệt và chống mài mòn tốt).
- Chia lưới phần tử mịn tại vùng khuấy và thô dần ra xa đường hàn.
- Khảo sát mô phỏng trường nhiệt độ: Khảo sát các tổ hợp thông số công nghệ với tốc độ quay $n = 700, 900, 1100\text{ vòng/phút}$ và vận tốc hàn $V_h = 50, 100, 150\text{ mm/phút}$. Kết quả cho thấy nhiệt độ cực đại phân bố lệch về phía cạnh lùi (Retreating Side) và đạt giá trị từ $420^\circ\text{C}$ đến $530^\circ\text{C}$ tùy theo thông số.
- Kiểm chứng thực nghiệm: So sánh trường nhiệt độ mô phỏng với dữ liệu đo thực tế bằng máy đo hồng ngoại EXTECH VIR50 và hệ thống cặp nhiệt điện. Kết quả đo nhiệt độ theo thời gian và khoảng cách so với tâm hàn cho thấy sự tương thích cao giữa mô phỏng và thực nghiệm.
- Miền thông số sơ bộ: Xuất miền thông số mô phỏng không bị quá nhiệt ($< 0,8 T_{nc}$) và đủ nhiệt làm mềm dẻo cho tấm nhôm 6061 dày 4 mm.
Chương 5: Thực nghiệm theo kết quả mô phỏng
Chương 5 tiến hành thực nghiệm hàn, kiểm tra cơ tính và phân tích kim tương trên các tấm nhôm AA6061-T6 dày 3 mm, 4 mm, 5 mm:
- Quy hoạch thực nghiệm và tối ưu hóa: Thiết lập ma trận quy hoạch thực nghiệm trực giao trên Minitab, tìm phương trình hồi quy biểu diễn giới hạn bền kéo ($UTS$) và độ cứng theo các biến công nghệ ($n, V_h, h, WP$).
- Đánh giá cơ tính:
- Khi hệ số bước hàn $WP$ nằm trong khoảng thích hợp, mối hàn đạt độ bền kéo cao nhất (đạt trên 80–85% độ bền kéo của kim loại cơ bản AA6061-T6).
- $WP$ quá nhỏ dẫn đến thiếu nhiệt sinh ra lỗ hổng, $WP$ quá lớn gây dư nhiệt làm thô đại hóa hạt và giảm cơ tính.
- Phân tích tổ chức tế vi:
- Chế độ nhiệt hợp lý: Vùng khuấy (SZ) có cấu trúc hạt kết tinh lại đồng đều, mịn, ranh giới chuyển tiếp sang TMAZ và HAZ êm dịu, không phát hiện rỗ xốp.
- Chế độ nhiệt cao (quá nhiệt): Hạt vùng SZ bị phát triển thô to, bề mặt mối hàn sinh nhiều bavia.
- Chế độ nhiệt thấp (thiếu nhiệt): Xuất hiện lỗ hổng dạng đường hầm (tunnel defect) bên phía tiến và khuyết tật thiếu ngấu chân (LOP) thể hiện rõ trên ảnh chụp X-Ray.
- Xác lập miền thông số công nghệ tối ưu thực nghiệm: Luận án tổng hợp miền thông số hàn thực tế không khuyết tật cho hợp kim nhôm AA6061-T6.
Bảng 2: Bảng tổng hợp các thông số công nghệ và miền thông số tối ưu cho hợp kim nhôm AA6061-T6 (theo Chương 4 và Chương 5)
| Chiều dày tấm ($t$) | Tốc độ quay trục chính $n$ (vòng/phút) | Vận tốc hàn $V_h$ (mm/phút) | Chiều sâu xâm nhập của vai $h$ (mm) | Hệ số bước hàn $WP = n/V_h$ (vòng/mm) | Đánh giá chất lượng mối hàn |
|---|---|---|---|---|---|
| 3 mm | 700 – 900 | 100 – 150 | 0,10 – 0,15 | 6,0 – 9,0 | Không khuyết tật, cấu trúc hạt mịn, $UTS$ đạt cực đại. |
| 4 mm | 900 – 1100 | 50 – 100 | 0,15 – 0,20 | 9,0 – 14,0 | Điền đầy hoàn toàn, không lỗ hổng bên tiến, bề mặt phẳng. |
| 5 mm | 900 – 1100 | 50 – 80 | 0,20 – 0,25 | 11,25 – 18,0 | Đảm bảo ngấu hoàn toàn chân mối hàn, triệt tiêu khuyết tật vệt đường hàn. |
Kết quả và những đóng góp mới
Đóng góp mới về mặt khoa học và lý luận
- Xây dựng hoàn chỉnh mô hình tương tác cơ - nhiệt 3D cho quá trình hàn ma sát khuấy trên hợp kim nhôm AA6061-T6, tích hợp định luật ma sát Coulomb với mô hình vật liệu rắn dẻo nhớt Zener-Hollomon.
- Ứng dụng thành công phần mềm Altair HyperWorks (HyperXtrude Solver) để mô phỏng chính xác trường nhiệt độ và dòng chảy dẻo của kim loại, làm rõ cơ chế bất đối xứng của trường nhiệt độ và dòng vật liệu giữa cạnh tiến (Advancing Side) và cạnh lùi (Retreating Side).
- Chứng minh tính tương thích cao giữa kết quả mô phỏng số và dữ liệu thực nghiệm đo nhiệt độ bằng cảm biến hồng ngoại và cặp nhiệt điện.
Đóng góp mới về mặt thực tiễn và công nghệ
- Xác lập bảng dữ liệu miền thông số công nghệ tối ưu ($n, V_h, h, WP$) cho các kết cấu tấm phẳng bằng hợp kim nhôm AA6061-T6 có chiều dày danh định 3 mm, 4 mm và 5 mm.
- Nhận dạng bản chất và quy luật hình thành các dạng khuyết tật đặc thù trong FSW (bavia do dư nhiệt, lỗ hổng thể tích do thiếu nhiệt/vận tốc cao, khuyết tật vệt đường hàn và khuyết tật thiếu ngấu chân), từ đó đưa ra quy trình công nghệ loại trừ hoàn toàn các khuyết tật này.
- Cung cấp tài liệu tham khảo công nghệ và quy trình chế tạo hoàn chỉnh cho các cơ sở sản xuất cơ khí, đóng tàu và kết cấu nhôm tại Việt Nam.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế
- Luận án chỉ tập trung khảo sát trên một mác vật liệu hợp kim nhôm biến dạng đơn nhất là AA6061-T6 với liên kết phẳng giáp mối dạng tấm (chiều dày 3 mm, 4 mm, 5 mm).
- Biên dạng dụng cụ hàn mới khảo sát trên kết cấu vai phẳng và đầu khuấy trụ ren/trụ côn bằng thép H13, chưa mở rộng đánh giá tuổi thọ mòn của dụng cụ khi hàn liên tục ở quy mô công nghiệp lớn.
Hướng nghiên cứu tiếp theo
- Mở rộng nghiên cứu công nghệ hàn ma sát khuấy cho các mác hợp kim nhôm khác (hệ 2xxx, 5xxx, 7xxx) và các liên kết hàn dị chủng (hàn nhôm với thép, nhôm với titan hoặc nhôm với magie).
- Nghiên cứu ứng dụng FSW cho các kết cấu không gian phức tạp như ống trụ, kết cấu góc chữ T, và bề mặt cong 3D.
- Tối ưu hóa biên dạng hình học của vai (vai lõm, vai có rãnh xoắn) và đầu khuấy (tam giác, ren xoắn nhiều đầu mối) nhằm nâng cao tốc độ hàn và giảm lực dọc trục trong quá trình gia công.
Giá trị tham khảo
- Đối với nghiên cứu sinh, học viên cao học và giảng viên ngành Kỹ thuật Cơ khí, Kỹ thuật Tạo hình vật liệu, Công nghệ Hàn: Luận án là tài liệu tham khảo về phương pháp luận kết hợp mô hình hóa giải tích, kỹ thuật mô phỏng phần tử hữu hạn chuyên sâu trên HyperWorks/HyperXtrude và phương pháp quy hoạch thực nghiệm tối ưu hóa (DOE/Minitab).
- Đối với kỹ sư và doanh nghiệp sản xuất công nghiệp: Cung cấp trực tiếp miền thông số công nghệ hàn chuẩn xác cho các chiều dày tấm nhôm AA6061-T6 (3 mm, 4 mm, 5 mm), hỗ trợ thiết lập quy trình hàn FSW đảm bảo cơ tính và triệt tiêu khuyết tật trong chế tạo vỏ tàu thủy, thùng xe tải, toa xe đường sắt và kết cấu kiến trúc.
Câu hỏi thường gặp
1. Cơ chế sinh nhiệt chủ yếu trong quá trình hàn FSW là gì và tỷ lệ phân bố nhiệt lượng giữa vai và đầu khuấy được xác lập như thế nào?
Nhiệt lượng sinh ra trong FSW gồm hai nguồn: nhiệt do ma sát tiếp xúc giữa dụng cụ với phôi và nhiệt do công biến dạng dẻo mãnh liệt của kim loại trong vùng khuấy (khoảng 80% công biến dạng dẻo chuyển thành nhiệt). Trong đó, vai dụng cụ đóng góp khoảng 89% lượng nhiệt sinh ra, đầu khuấy đóng góp khoảng 11% (tỷ số nhiệt lượng giữa đầu khuấy và vai là $Q_2 / Q_1 \approx 0,128$). Khoảng 95% tổng nhiệt lượng sinh ra truyền vào phôi hàn và 5% truyền vào dụng cụ.
2. Hệ số bước hàn (Weld Pitch - $WP$) có ý nghĩa gì đối với chất lượng mối hàn?
Hệ số bước hàn được định nghĩa bằng tỷ số giữa tốc độ quay và vận tốc hàn ($WP = n / V_h$, đơn vị vòng/mm). $WP$ là đại lượng phản ánh trực tiếp mức năng lượng nhiệt đầu vào trên một đơn vị chiều dài đường hàn. Nếu $WP$ quá thấp (thiếu nhiệt), kim loại không đủ dẻo hóa sẽ tạo ra lỗ hổng thể tích hoặc nứt; nếu $WP$ quá cao (dư nhiệt), mối hàn sinh nhiều bavia, hạt tinh thể bị thô đại hóa làm suy giảm độ bền kéo và độ cứng.
3. Mặt cắt ngang của mối hàn ma sát khuấy được chia thành những vùng tổ chức tế vi nào?
Mặt cắt ngang gồm 4 vùng:
- Vùng kim loại cơ bản (BM): Không chịu ảnh hưởng nhiệt và cơ học.
- Vùng ảnh hưởng nhiệt (HAZ): Chịu chu kỳ nhiệt nung nóng nhưng không chịu biến dạng dẻo.
- Vùng ảnh hưởng cơ nhiệt (TMAZ): Chịu tác động đồng thời của nhiệt độ cao và biến dạng dẻo cơ học.
- Vùng khuấy (SZ / DRZ): Nằm tại tâm mối hàn, kim loại bị biến dạng dẻo mãnh liệt và kết tinh lại động hoàn toàn, tạo nên cấu trúc hạt mịn đẳng trục có cơ tính cao.
4. Nguyên nhân hình thành khuyết tật lỗ hổng thể tích (tunnel defect) và biện pháp khắc phục trong luận án là gì?
Khuyết tật lỗ hổng thể tích thường xuất hiện ở phía bên tiến (Advancing Side) do nhiệt lượng đầu vào không đủ làm mềm dẻo vật liệu ($WP$ thấp, $V_h$ quá cao hoặc $n$ quá thấp) kết hợp với lực ép dọc trục $P$ bị suy giảm, khiến dòng kim loại dẻo không kịp điền đầy khoảng trống phía sau đầu khuấy. Biện pháp khắc phục là tăng tốc độ quay $n$, giảm vận tốc hàn $V_h$ để đưa hệ số $WP$ vào miền tối ưu, đồng thời duy trì đủ chiều sâu xâm nhập của vai $h$ ($0,10\text{--}0,25\text{ mm}$ tùy chiều dày tấm).
5. Chu trình hàn FSW được phân chia thành những giai đoạn nào?
Chu trình hàn gồm 5 giai đoạn:
- Giai đoạn đâm xuyên (Plunge period)
- Giai đoạn quay tại chỗ (Dwell period)
- Giai đoạn nhiệt không ổn định (Transient heating)
- Giai đoạn ổn định (Pseudo steady state)
- Giai đoạn sau ổn định / kết thúc (Post steady state)
Kết luận

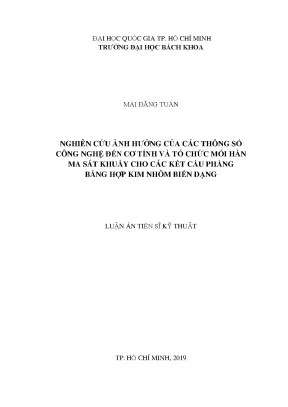

Luận án tiến sĩ kỹ thuật của tác giả Mai Đăng Tuấn đã giải quyết trọn vẹn bài toán xác lập ảnh hưởng của các thông số công nghệ hàn ma sát khuấy đến cơ tính và tổ chức mối hàn cho kết cấu tấm phẳng bằng hợp kim nhôm biến dạng AA6061-T6. Bằng việc kết hợp chặt chẽ giữa mô hình hóa truyền nhiệt lý thuyết, mô phỏng số trên HyperWorks và quy hoạch thực nghiệm trên Minitab, công trình đã xây dựng thành công trường nhiệt độ, làm sáng tỏ cơ chế hình thành khuyết tật và xác định chính xác miền thông số công nghệ tối ưu cho các tấm nhôm dày 3 mm, 4 mm và 5 mm. Kết quả nghiên cứu có giá trị khoa học và giá trị thực tiễn cao, đóng góp cơ sở dữ liệu công nghệ cho việc ứng dụng và phát triển phương pháp hàn ma sát khuấy trong ngành cơ khí chế tạo tại Việt Nam.
