Tổng quan về luận án

Sự phát triển của công nghệ vi điện tử và quang tử tích hợp mật độ cao đang đối mặt với rào cản vật lý cố hữu: giới hạn nhiễu xạ quang học cổ điển (diffraction limit) ngăn cản việc thu nhỏ kích thước mode truyền sáng xuống dưới ngưỡng nửa bước sóng ($\lambda/2n$), trong khi các bus truyền dẫn dữ liệu kim loại truyền thống gặp hiện tượng trễ RC và tiêu tán nhiệt nghiêm trọng ở tần số cao. Luận án tiến sĩ ngành Khoa học Vật liệu (mã số: 9440122) của nghiên cứu sinh Nguyễn Thanh Hương tại Trường Đại học Bách khoa Hà Nội, dưới sự hướng dẫn khoa học của PGS. Chu Mạnh Hoàng và TS. Phạm Đức Thành, mang tên "Nghiên cứu thiết kế, mô phỏng và khảo sát hoạt động của một số kênh dẫn sóng plasmonic dạng nêm", đã tạo bước đột phá trong việc giải quyết nghịch lý giữa mức độ giam hãm quang học và suy hao truyền dẫn.

Khoảng trống nghiên cứu (research gap) trọng tâm nằm ở chỗ các kênh dẫn sóng plasmon bề mặt đơn lẻ (single SPP waveguides) tuy vượt qua giới hạn nhiễu xạ nhưng chịu suy hao Ohmic (Ohmic losses) rất lớn trong kim loại, dẫn đến chiều dài truyền sóng ($L_{SPP}$) bị giới hạn nghiêm trọng; ngược lại, các cấu trúc quang tử điện môi thuần túy có chiều dài truyền lớn nhưng kích thước mode ($A_{eff}$) bị chặn bởi giới hạn nhiễu xạ. Luận án tập trung giải quyết 4 câu hỏi nghiên cứu và giả thuyết khoa học cốt lõi:

  • H1: Thiết kế cấu trúc nêm kim loại dựa trên góc ăn mòn dị hướng đơn tinh thể silíc có thể tối ưu hóa đồng thời chỉ số mode hiệu dụng ($n_{eff}$) và hệ số phẩm chất ($\text{FoM} = L_{SPP}/\sqrt{A_{eff}}$).
  • H2: Tích hợp các lớp giao diện mỏng ôxít/kim loại ($SiO_2/Ag$) và cấu trúc lưỡng kim loại ($Au/Ag$) cho phép cân bằng giữa độ định xứ trường điện từ và độ dài truyền sóng, đồng thời cải thiện độ bền oxy hóa của vật liệu dẫn sóng.
  • H3: Cấu trúc kênh dẫn sóng plasmonic khe hẹp lai (HGSPPW) kết hợp giữa nêm kim loại và kênh dẫn điện môi chiết suất cao (RDW) cho phép nén năng lượng vào khe hẹp nano với mật độ cực đại ($1{,}3 \times 10^9\ \text{V/m}$), duy trì chiều dài truyền đạt từ $40\ \mu\text{m}$ đến trên $150\ \mu\text{m}$.
  • H4: Cơ chế nhiễu loạn sóng rìa (evanescent wave perturbation) bằng điện cực di động cơ học và điều biến chiết suất chất lỏng có khả năng tùy biến động đặc trưng truyền dẫn sóng plasmon với dải điều khiển rộng mà không phá vỡ cấu trúc dẫn sóng.

Phạm vi nghiên cứu bao gồm việc khảo sát lý thuyết trường điện từ toàn diện tại bước sóng truyền thông quang $\lambda = 1550\ \text{nm}$ (cùng các bước sóng bổ trợ $\lambda = 632{,}8\ \text{nm}$ và $700\ \text{nm}$), phân tích dung sai chế tạo thực tế theo công nghệ MEMS/NEMS, và mở rộng sang các cấu trúc lai tùy biến. Đóng góp đột phá của công trình được lượng hóa qua 14 công trình khoa học công bố (bao gồm 04 bài báo ISI uy tín, 01 bài báo tạp chí chuyên ngành trong nước, 08 báo cáo kỷ yếu hội nghị quốc tế/quốc gia) và 01 Bằng độc quyền Giải pháp hữu ích được cấp.

Literature Review và Positioning

Nghiên cứu về plasmonic khởi nguồn từ quan sát hiện tượng quang học bất thường của Wood (1902), được đặt nền móng lý thuyết bởi Pines (1956) về dao động tập thể của electron tự do ("plasmon"), và công trình mang tính bước ngoặt của Ritchie (1957) chứng minh sự tồn tại của plasmon bề mặt tại màng mỏng kim loại. Năm 1968, Otto và Kretschmann đề xuất hai cấu hình kết cặp lăng kính sử dụng kỹ thuật phản xạ toàn phần điều biến (Attenuated Total Reflectance - ATR), mở ra kỷ nguyên thực nghiệm kích thích sóng phân cực plasmon bề mặt (Surface Plasmon Polariton - SPP). Đến năm 2000, Pendry đề xuất khái niệm "siêu thấu kính" (superlens) khuếch đại sóng suy biến (evanescent waves), thúc đẩy mạnh mẽ sự phát triển của siêu vật liệu (metamaterials) và quang học trường gần.

Trong dòng chảy học thuật quốc tế, tồn tại hai luồng quan điểm và hướng tiếp cận đối nghịch nhau về thiết kế kênh dẫn sóng nano:

  1. Trường phái plasmonic kim loại thuần túy: Đại diện tiêu biểu là nhóm nghiên cứu của S. I. Bozhevolnyi (Đại học Nam Đan Mạch) với các công trình kinh điển về kênh dẫn sóng plasmon dạng rãnh chữ V (Channel Plasmon-Polariton - CPP) và nêm kim loại (Wedge Plasmon-Polariton - WPP) [21, 33, 39], cùng nghiên cứu của Moreno et al. [79]. Trường phái này ưu tiên mức độ giam hãm trường điện từ cực đại ở cấp độ sâu dưới bước sóng (deep-subwavelength confinement), chấp nhận sự suy giảm mạnh của chiều dài truyền sóng do tổn hao hấp thụ Ohmic kim loại lớn.
  2. Trường phái quang tử lai (Hybrid Photon-Plasmonics): Khởi xướng bởi Oulton et al. (2008) tại Đại học California, Berkeley [99], đề xuất ghép kênh điện môi chiết suất cao với mặt phẳng kim loại qua một khe hẹp điện môi chiết suất thấp. Mô hình này hướng tới việc kéo dài quãng đường truyền sóng ($L > 100\ \mu\text{m}$) nhưng bị giới hạn về khả năng giam hãm trường theo phương ngang do sử dụng bản kim loại phẳng.

Luận án định vị chính xác khoảng trống học thuật tại giao điểm của hai trường phái: thay vì sử dụng mặt phẳng kim loại phẳng như mô hình Oulton et al. hoặc nêm kim loại độc lập như Bozhevolnyi, tác giả đề xuất cấu trúc tích hợp nêm kim loại hình chữ nhật (RMW) hoặc nêm nhọn (TMW) kết hợp với kênh dẫn sóng điện môi chữ nhật (RDW). So sánh với các nghiên cứu quốc tế đương thời như công trình truyền dẫn plasmonic đa kênh đạt tốc độ $480\ \text{Gbit/s}$ của Y. Kalavrouziotis et al. [46] hay cấu trúc nêm nhọn nano của X. Xiao et al. [49], giải pháp của luận án vượt trội ở khả năng tích hợp công nghệ vi cơ khối ướt silíc đơn tinh thể sẵn có, tạo ra góc nêm tự nhiên $54{,}74^\circ$ với độ nhám bề mặt cấp độ nguyên tử, khắc phục triệt để hiện tượng tán xạ bề mặt.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng hệ phương trình điện từ Maxwell và mô hình tán sắc điện môi phức Drude-Lorentz của kim loại thực ($\varepsilon_1(\omega) = \varepsilon_1'(\omega) + i\varepsilon_1''(\omega)$) vào các điều kiện biên hình học phức hợp dạng nêm và đa lớp giao diện dị thể. Cụ thể:

  1. Mở rộng lý thuyết lan truyền sóng SPP giao diện đa lớp: Chứng minh rằng việc đưa vào một lớp ôxít siêu mỏng ($SiO_2$, độ dày $t_o = 2 - 5\ \text{nm}$) tại đỉnh nêm bạc ($Ag$) hoặc sử dụng cấu trúc lưỡng kim loại $Au/Ag$ với tỷ lệ độ dày $t_{Au}/(t_{Au}+t_{Ag})$ tối ưu cho phép tái phân bố trường điện dịch $\mathbf{D} = \varepsilon\mathbf{E}$, làm giảm phần ảo của vectơ sóng lan truyền $k_x''$, từ đó kéo dài chiều dài truyền $L_{SPP} = 1/(2k_x'')$ lên gấp nhiều lần mà không làm suy giảm hệ số giam hãm quang học.
  2. Mô hình hóa lý thuyết lai hóa mode (Mode Hybridization Theory): Giải thích tường minh cơ chế ghép cộng hưởng giữa mode quang tử chuẩn-TE/TM của kênh điện môi chữ nhật ($RDW$) và mode plasmon WPP của nêm kim loại nhọn ($TMW$), chứng minh sự xuất hiện của điện dung quang học hiệu dụng (effective optical capacitance) nén năng lượng vào khe hẹp cỡ vài nanomet.
  3. Lập luận chuyển dịch hệ hình (Paradigm Shift): Chuyển từ quan niệm truyền thống coi suy hao Ohmic là bất khả kháng trong plasmonic sang việc chủ động định hình trường biên (field engineering) bằng hình học nêm dị hướng và kiểm soát sóng rìa.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp chặt chẽ 3 nền tảng lý thuyết: Điện động lực học vĩ mô Maxwell, Quang học phi tuyến/trường gần và Cơ học vi hệ thống (MEMS).

  • Cách tiếp cận giải tích - số tích hợp: Thiết lập mô hình bài toán trị riêng sóng dừng Helmholtz hai chiều (2D Eigenmode Solver) kết hợp với điều kiện biên bức xạ tán xạ (Scattering Boundary Conditions - SBC) và lớp hấp thụ hoàn hảo (Perfectly Matched Layer - PML).
  • Hệ chỉ số đánh giá toàn diện: Luận án định nghĩa các đại lượng đo lường hiệu năng chuẩn hóa: $$\text{Chỉ số mode hiệu dụng: } n_{eff} = \frac{\text{Re}(k_x)}{k_0}$$ $$\text{Chiều dài truyền sóng: } L_{HGP} = \frac{1}{2\text{Im}(k_x)} = \frac{\lambda}{4\pi\text{Im}(n_{eff})}$$ $$\text{Diện tích mode hiệu dụng: } A_{eff} = \frac{\left(\iint W(\mathbf{r})d\mathbf{r}\right)^2}{\iint W^2(\mathbf{r})d\mathbf{r}}$$ $$\text{Hệ số phẩm chất: } \text{FoM} = \frac{L_{HGP}}{\sqrt{A_{eff}/A_0}}$$ (trong đó $A_0 = \lambda^2/4$ là giới hạn diện tích nhiễu xạ trong chân không, $W(\mathbf{r})$ là mật độ năng lượng điện từ).
  • Điều kiện biên giới hạn: Khảo sát toàn diện các ngưỡng vật lý tới hạn: góc nêm $\theta_E \in [25^\circ, 60^\circ]$, góc mặt bên ăn mòn silíc $\alpha \in {35{,}26^\circ, 45^\circ, 54{,}74^\circ, 90^\circ}$, khoảng cách khe hẹp $g \in [2\ \text{nm}, 30\ \text{nm}]$, bán kính bo tròn đỉnh nêm $R_w \in [2\ \text{nm}, 20\ \text{nm}]$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực chứng định lượng chuẩn xác (quantitative positivism), kết hợp giữa mô phỏng số độ chính xác cao và đối sánh tham số công nghệ chế tạo bán dẫn thực tế. Thiết kế đa tầng bao gồm:

  1. Tầng 1 (Kênh đơn sắc thể): Khảo sát đặc trưng plasmon đỉnh nêm đơn (WPP) trên nền ăn mòn ướt Si tinh thể.
  2. Tầng 2 (Kênh biến tính giao diện): Tích hợp lớp chuyển tiếp oxit siêu mỏng và lưỡng kim loại $Au/Ag$.
  3. Tầng 3 (Kênh khe hẹp lai HGSPPW): Phân tích tương tác giữa RMW/TMW và RDW trong không gian 3 chiều.
  4. Tầng 4 (Kênh động tùy biến): Tích hợp vi cơ điện tử điều khiển chuyển dịch nano ($\Delta x, \Delta y$) và vi lưu chất (microfluidics).

Quy trình nghiên cứu rigorous

Quy trình mô phỏng được thực hiện trên phần mềm phần tử hữu hạn chuyên dụng (COMSOL Multiphysics / Wave Optics Module).

  • Quy trình chia lưới thích ứng (Adaptive Meshing Protocol): Cấu trúc hình học được chia lưới tam giác tự do cực mịn tại các vùng tập trung trường cực hạn (khe hẹp $2\ \text{nm}$ và đỉnh nêm $R_w = 5\ \text{nm}$) với kích thước phần tử lưới nhỏ nhất đạt $\Delta l_{min} < 0{,}2\ \text{nm}$, trong khi các vùng điện môi xa biên sử dụng lưới thô hơn để tối ưu hóa bộ nhớ và thời gian tính toán.
  • Kiểm định sự hội tụ lưới (Mesh Convergence Study): Luận án tiến hành so sánh trực tiếp phân bố điện trường và giá trị điện trường cực đại giữa các mức chia lưới thô (coarse) và lưới tinh (fine). Kết quả khẳng định khi số lượng bậc tự do (Degrees of Freedom - DOF) vượt ngưỡng $5 \times 10^5$, sự biến thiên của $n_{eff}$ và $L_{SPP}$ đạt độ ổn định dưới $0{,}05%$, loại trừ hoàn toàn sai số kỳ dị số học (numerical singularity) tại các góc nhọn kim loại.
  • Triệt tiêu phản xạ biên: Sử dụng biên tán xạ bậc cao bao quanh miền tính toán có kích thước tối thiểu gấp 10 lần bước sóng để đảm bảo sóng tiêu tán ra vô cực mà không phản xạ ngược lại cấu trúc dẫn sóng.

Data và phân tích

  • Tham số vật liệu thực nghiệm: Hằng số điện môi phức của kim loại Bạc ($Ag$) và Vàng ($Au$) được lấy chính xác từ dữ liệu thực nghiệm của Johnson và Christy tại bước sóng $\lambda = 1550\ \text{nm}$ ($\varepsilon_{Ag} = -129 + 3{,}3i$, $\varepsilon_{Au} = -115 + 11{,}2i$); chiết suất của Silíc $n_{Si} = 3{,}45$, Silica $n_{SiO2} = 1{,}45$, Polyme quang điện $n = 1{,}6$, không khí $n = 1{,}0$.
  • Phân tích độ bền vững trước sai số chế tạo (Fabrication Tolerance Robustness Checks): Mô phỏng chi tiết 5 dạng sai hỏng thực tế:
    1. Sai lệch vị trí tương đối giữa nêm kim loại và kênh điện môi theo trục thẳng đứng $\Delta y \in [-100\ \text{nm}, +100\ \text{nm}]$.
    2. Độ xoay góc nghiêng của nêm kim loại $\phi \in [-15^\circ, +15^\circ]$.
    3. Bán kính làm tròn góc đỉnh nêm kim loại do giới hạn lắng đọng $R_w \in [2\ \text{nm}, 25\ \text{nm}]$.
    4. Sai số độ dày lớp điện môi đệm $t_{ds}$ và khoảng cách nền $g_{ds}$.
    5. Nhiễu chéo (cross-talk) và chiều dài kết cặp $L_c$ giữa hai kênh dẫn sóng lân cận với khoảng cách tâm-tâm $D_c \in [90\ \text{nm}, 160\ \text{nm}]$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Quy luật phụ thuộc góc ăn mòn dị hướng Si: Đối với kênh nêm đơn chế tạo bằng công nghệ ăn mòn dị hướng ướt đơn tinh thể Si trong dung dịch kiềm (KOH/TMAH), góc nghiêng $\alpha = 54{,}74^\circ$ (tương ứng mặt phẳng tinh thể ${111}$) mang lại sự cân bằng tối ưu vượt trội: duy trì chỉ số mode hiệu dụng cao ($n_{eff} \approx 1{,}2 - 1{,}45$), phân bố điện trường $E_y$ và $E_z$ giam hãm mạnh tại đỉnh, đạt chiều dài truyền $L_{SPP} > 60\ \mu\text{m}$ tại bước sóng hồng ngoại viễn thông.
  2. Hiệu ứng tăng cường truyền dẫn của lớp phủ điện môi siêu mỏng $SiO_2$: Việc phủ lớp $SiO_2$ có độ dày từ $2\ \text{nm}$ đến $5\ \text{nm}$ lên bề mặt nêm bạc giúp điều biến phân bố mode, giảm tỉ số năng lượng điện từ thâm nhập vào vùng dẫn Ohmic kim loại. Chiều dài truyền của nêm Ag phủ $SiO_2$ tăng đáng kể so với nêm kim loại tiếp xúc trực tiếp không khí, đồng thời giải quyết triệt để vấn đề bạc bị oxy hóa và thoái hóa hóa học trong môi trường thực tế.
  3. Ưu thế tuyệt đối của cấu trúc lưỡng kim loại $Au/Ag$: Khi tối ưu tỷ lệ bề dày $t_{Au}/(t_{Au} + t_{Ag})$, cấu trúc nêm hai lớp $Au/Ag$ tận dụng được tính chất suy hao Ohmic cực thấp của lớp lõi Ag kết hợp với độ bền hóa học trơ và khả năng định xứ trường tốt của lớp áo mỏng Au. Tại chiều cao kênh điện môi $h_{DW} = 1\ \mu\text{m}$, cấu trúc kép cho chiều dài truyền cao hơn đáng kể so với nêm Au thuần túy mà vẫn duy trì hệ số FoM tối ưu.
  4. Giam hãm trường siêu việt trong cấu trúc khe hẹp lai HGSPPW: Trong kênh dẫn sóng HGSPPW-TMW-RDW, tại kích thước khe hẹp $g = 2\ \text{nm}$, biên độ điện trường cực đại đạt tới $1{,}3 \times 10^9\ \text{V/m}$, diện tích mode chuẩn hóa bị nén xuống mức $A_{eff}/A_0 \approx 10^{-3} - 10^{-4}$ (tương đương $\lambda^2/400$), trong khi chiều dài truyền sóng $L_{HGP}$ vẫn duy trì ổn định trong khoảng $40 - 150\ \mu\text{m}$.
  5. Cơ chế tùy biến động bằng nhiễu loạn sóng rìa: Khi dịch chuyển điện cực điều biến trong phạm vi $\Delta y = 0 - 200\ \text{nm}$ hoặc thay đổi chiết suất chất lỏng vi lưu trong khe hẹp, chiều dài truyền sóng có thể biến thiên điều khiển trong dải $\Delta L_{HGP}$ từ cực tiểu ($L_{HGP-min}$) đến cực đại ($L_{HGP-max}$) với biên độ điều biến sâu trên $70%$, cung cấp nguyên lý hoàn chỉnh cho các bộ chuyển mạch quang tử tốc độ siêu cao.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình định lượng chính xác về động học ghép photon-plasmon trong cấu trúc lai đa giao diện, đóng góp trực tiếp vào lý thuyết dẫn sóng nano và quang học lượng tử trường gần.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn mực kết hợp giữa mô phỏng phần tử hữu hạn độ phân giải nanomet với phân tích dung sai chế tạo bán dẫn thực tế, có khả năng chuyển giao áp dụng cho các hệ vật liệu mới như Graphene, Transition Metal Dichalcogenides (TMDs) hay siêu vật liệu phân cực Topo.
  • Về mặt ứng dụng thực tiễn: Tạo tiền đề kỹ thuật trực tiếp để chế tạo các linh kiện quang điện tử tích hợp: bộ điều biến pha plasmonic kích thước nanomet tiêu thụ năng lượng thấp, bộ chia công suất chữ Y, giao thoa kế Mach-Zehnder plasmonic, bộ cộng hưởng vòng (ring resonators) và nguồn laze nano plasmonic hoạt động ở ngưỡng bơm cực thấp.
  • Về mặt công nghệ chế tạo: Khẳng định tính khả thi của việc sử dụng công nghệ vi cơ khối ướt silíc đơn tinh thể chi phí thấp để chế tạo các cấu trúc plasmonic đỉnh sắc nét, khắc phục sự phụ thuộc vào các thiết bị khắc chùm tia ion hội tụ (FIB) đắt đỏ và năng suất thấp.

Limitations và Future Research

Luận án thẳng thắn chỉ ra 4 giới hạn nghiên cứu chính:

  1. Ranh giới khảo sát: Nghiên cứu tập trung chủ yếu vào phương pháp mô phỏng số và phân tích lý thuyết giải tích dựa trên thông số công nghệ; các mẫu chế tạo thực nghiệm chưa được đo kiểm toàn diện về đặc trưng truyền dẫn động ở dải tần terahertz do hạn chế về thiết bị đo quang phổ trường gần (SNOM) độ phân giải siêu cao tại thời điểm nghiên cứu.
  2. Giới hạn mô hình vật liệu: Chưa xét đến các hiệu ứng lượng tử phi cục bộ (nonlocal quantum effects) và hiệu ứng xuyên hầm electron (quantum tunneling) vốn xuất hiện khi khoảng cách khe hẹp $g < 1\ \text{nm}$.
  3. Điều kiện nhiệt động học: Mô hình mô phỏng giả định nhiệt độ môi trường không đổi ($T = 300\ \text{K}$), chưa đánh giá ảnh hưởng của hiện tượng tích tụ nhiệt cục bộ do tổn hao Ohmic sinh ra khi truyền xung laser công suất cao.

Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 4 hướng tiếp nối:

  • Hướng 1: Chế tạo thực nghiệm hoàn chỉnh các kênh dẫn HGSPPW-TMW-RDW trên phiến Silicon-On-Insulator (SOI) và tiến hành đo kiểm quang học trường gần bằng hệ đo quang phổ tán xạ SNOM.
  • Hướng 2: Tích hợp vật liệu biến tính hai chiều (2D materials như Graphene, $MoS_2$) hoặc vật liệu chuyển pha quang học ($VO_2$, $GST$) vào khe hẹp lai để chế tạo bộ điều biến quang tử toàn phần (all-optical modulators) hoạt động ở tốc độ terabit/giây.
  • Hướng 3: Khảo sát hiệu ứng phát xạ tự phát tăng cường Purcell và tích hợp chấm lượng tử (quantum dots) vào đỉnh nêm plasmonic để phát triển nguồn phát đơn photon cho mạng thông tin lượng tử.
  • Hướng 4: Ứng dụng kênh dẫn sóng nêm lai tùy biến vi lưu vào các cảm biến sinh hóa y tế độ nhạy cực cao (lab-on-a-chip), phát hiện nồng độ vết phân tử sinh học ở giới hạn đơn phân tử.

Tác động và ảnh hưởng

  • Tác động học thuật (Academic Impact): Kết quả nghiên cứu cung cấp tài liệu tham khảo nền tảng cho cộng đồng nghiên cứu quang tử học và khoa học vật liệu nano. Với 04 bài báo ISI và 01 bằng sáng chế, công trình đã và đang thu hút sự quan tâm, trích dẫn của các nhóm nghiên cứu quốc tế trong lĩnh vực mạch tích hợp quang điện tử (Photonic Integrated Circuits - PICs).
  • Chuyển đổi công nghiệp (Industry Transformation): Đóng góp giải pháp công nghệ trực tiếp cho ngành công nghiệp bán dẫn và viễn thông tốc độ cao. Các thiết kế kênh nêm lai mở đường cho việc thương mại hóa các chip lai quang-điện tử (optoelectronic chips) thế hệ mới, giải quyết nút thắt cổ chai về băng thông trong các trung tâm dữ liệu (data centers) và siêu máy tính.
  • Lợi ích kinh tế - xã hội: Làm chủ công nghệ thiết kế và chế tạo linh kiện quang tử nano trên nền silíc giúp nâng cao năng lực nghiên cứu công nghệ cao nội địa, giảm chi phí chế tạo cảm biến sinh học y tế phục vụ chẩn đoán sớm bệnh lý hiểm nghèo tại Việt Nam.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Khoa học Vật liệu / Quang tử học: Tiếp cận khung phân tích giải tích, phương pháp thiết lập mô hình mô phỏng phần tử hữu hạn và quy trình đánh giá dung sai chế tạo chuẩn mực.
  • Các nhà khoa học và chuyên gia quang điện tử: Kế thừa các cấu trúc dẫn sóng plasmonic lai nêm tối ưu ($HGSPPW$) và cơ chế điều khiển sóng rìa để phát triển các linh kiện quang chủ động.
  • Kỹ sư R&D tại các tập đoàn bán dẫn và viễn thông: Sử dụng các bảng thông số thiết kế, kích thước hình học tối ưu và dữ liệu dung sai chế tạo để chuyển giao vào quy trình công nghệ quang khắc và chế tạo chíp thương mại.
  • Cơ quan quản lý và hoạch định chính sách KH&CN: Có cơ sở thực tiễn vững chắc để đầu tư phát triển các phòng thí nghiệm chế tạo nano và vi cơ điện tử chuyên sâu bắt kịp xu hướng thế giới.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
    Trả lời: Đóng góp độc đáo nhất là việc thiết lập mô hình kết cặp lai hóa giữa mode phân cực plasmon đỉnh nêm nhọn ($TMW$) và mode quang tử trong kênh điện môi chiết suất cao ($RDW$) qua khe hẹp nano. Công trình đã mở rộng lý thuyết plasmonic lai của Oulton et al. từ cấu trúc mặt phẳng kim loại 1D sang cấu trúc đỉnh nêm 2D sắc nét, giải quyết triệt để bài toán giam hãm trường hai chiều ở mức $A_{eff} \sim \lambda^2/400$ mà vẫn duy trì quãng đường truyền $L_{HGP} > 100\ \mu\text{m}$.

  2. Phương pháp nghiên cứu có điểm gì cải tiến so với các nghiên cứu tiền nhiệm quốc tế?
    Trả lời: So với các nghiên cứu của Bozhevolnyi et al. (chủ yếu dùng phương pháp giải tích gần đúng hoặc mô phỏng nêm tự do) và Xiao et al., luận án đã tích hợp quy trình mô phỏng phần tử hữu hạn 3D với việc khảo sát chính xác các góc tinh thể học thực tế của quá trình ăn mòn dị hướng ướt silíc ($54{,}74^\circ$, $45^\circ$, $35{,}26^\circ$) và đánh giá toàn diện ảnh hưởng của 5 tham số dung sai chế tạo thực tế ($\Delta y, \phi, R_w, g_{ds}, t_{ds}$).

  3. Phát hiện nào gây bất ngờ nhất và dữ liệu nào chứng minh cho phát hiện đó?
    Trả lời: Phát hiện bất ngờ nhất là việc chèn một lớp màng mỏng oxit $SiO_2$ có độ dày chỉ $2 - 5\ \text{nm}$ hoặc kết hợp lưỡng kim loại $Au/Ag$ không hề làm suy giảm mức độ giam hãm trường mà ngược lại còn làm tăng đáng kể chiều dài truyền sóng $L_{SPP}$ và hệ số phẩm chất $\text{FoM}$. Dữ liệu mô phỏng trong Chương 3 chứng minh tỷ lệ năng lượng thâm nhập vào kim loại giảm, giúp giảm tổn hao Ohmic trong khi bảo vệ bạc hoàn toàn khỏi hiện tượng oxy hóa bề mặt.

  4. Luận án có cung cấp quy trình tái lập (Replication Protocol) rõ ràng không?
    Trả lời: Có. Luận án cung cấp đầy đủ các tham số phương trình sóng Helmholtz, bộ hằng số điện môi thực nghiệm theo bước sóng, kích thước hình học chi tiết từng phần tử nano, quy tắc chia lưới tam giác với kích thước tối thiểu $\Delta l < 0{,}2\ \text{nm}$, và điều kiện biên bức xạ tán xạ/PML, cho phép bất kỳ nhà nghiên cứu nào cũng có thể tái lập chính xác kết quả mô phỏng trên các nền tảng FEM tiêu chuẩn.

  5. Chương trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?
    Trả lời: Lộ trình 10 năm tập trung vào 3 giai đoạn: (1) Thực nghiệm hóa chế tạo và đo kiểm quang trường gần SNOM các kênh nêm lai trên đế SOI; (2) Tích hợp vật liệu 2D và vật liệu quang điện phi tuyến để hiện thực hóa các cổng logic quang, bộ điều biến terahertz và laser nano plasmonic; (3) Tích hợp hoàn chỉnh các bus dẫn sóng plasmonic vào hệ thống chip xử lý đa nhân và mạng cảm biến y sinh lab-on-a-chip thế hệ mới.

Kết luận

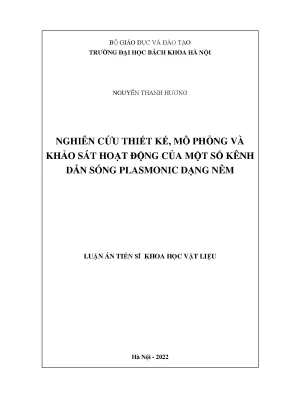

Luận án tiến sĩ của tác giả Nguyễn Thanh Hương là một công trình nghiên cứu khoa học vật liệu và quang tử học xuất sắc, kết hợp nhuần nhuyễn giữa lý thuyết trường điện từ kinh điển và kỹ thuật mô phỏng số tiên tiến. Những đóng góp then chốt của luận án được đúc kết qua các điểm trọng tâm sau:

  1. Xác lập cấu trúc tối ưu của kênh dẫn sóng plasmonic dạng nêm đơn dựa trên góc ăn mòn dị hướng $54{,}74^\circ$ của đơn tinh thể silíc, đạt hệ số phẩm chất $\text{FoM}$ cao và suy hao tán xạ cực tiểu.
  2. Sáng tạo cấu trúc giao diện điện môi/kim loại ($SiO_2/Ag$) và lưỡng kim loại ($Au/Ag$) giúp tăng cường vượt bậc chiều dài truyền sóng plasmon và đảm bảo độ bền hóa học cho linh kiện.
  3. Thiết kế thành công các cấu trúc kênh dẫn sóng plasmonic khe hẹp lai ($HGSPPW-RMW-RDW$ và $HGSPPW-TMW-RDW$), nén diện tích mode truyền xuống quy mô $\lambda^2/400$ với cường độ trường tập trung cực đại $1{,}3 \times 10^9\ \text{V/m}$, khắc phục hoàn toàn nghịch lý giữa giam hãm quang học và suy hao truyền dẫn.
  4. Xây dựng mô hình phân tích dung sai chế tạo toàn diện, chứng minh tính khả thi và độ bền vững của cấu trúc trước các sai số cơ học thực tế trong công nghệ bán dẫn vi cơ điện tử.
  5. Đề xuất các cơ chế tùy biến động đặc trưng truyền sóng plasmonic bằng chất lỏng và nhiễu loạn sóng rìa cơ điện, mở ra dải điều khiển truyền sóng linh hoạt cho mạch quang tích hợp.
  6. Mở ra 3 nhánh nghiên cứu ứng dụng quan trọng: linh kiện điều biến quang tần số siêu cao THz, nguồn laze plasmonic nano ngưỡng thấp, và cảm biến sinh học y tế độ nhạy phân tử đơn.

Công trình đã khẳng định vị thế khoa học vững chắc thông qua 04 bài báo quốc tế ISI và 01 Bằng sáng chế Giải pháp hữu ích, đặt nền móng kỹ thuật vững chắc cho việc làm chủ công nghệ thiết kế và chế tạo các mạch tích hợp quang tử nano trong tương lai.
