Giới thiệu dự án

Hiện tượng phân cực ánh sáng là một trong những minh chứng nền tảng khẳng định bản chất sóng ngang của bức xạ điện từ. Trong chương trình giáo dục đại học và sau đại học ngành Vật lý - Quang học, các bài thực nghiệm định lượng đóng vai trò then chốt giúp người học củng cố lý thuyết sóng ánh sáng và phương trình Maxwell. Tuy nhiên, theo khảo sát tại các phòng thí nghiệm đại học giai đoạn trước 2011, hơn 75% các thiết lập thí nghiệm quang học chỉ dừng lại ở mức độ biểu diễn định tính (quan sát sự thay đổi sáng/tối bằng mắt thường qua bản Tourmaline hoặc chùm tia phản xạ) mà thiếu đi các cơ chế thu thập dữ liệu định lượng số hóa chính xác.

+-----------------------------------------------------------------------------------+
| Laser He-Ne (632.8nm) -> Polarizer (P) -> Analyzer (A) -> Photodiode -> Voltmeter|
+-----------------------------------------------------------------------------------+

Vấn đề cốt lõi đặt ra là sự thiếu hụt các hệ thống quang học đồng trục tích hợp cảm biến quang điện tuyến tính có khả năng đo đạc chính xác cường độ bức xạ, triệt tiêu sai số môi trường và kiểm chứng thực nghiệm hai định luật quang học sóng kinh điển: định luật Malus và định luật Brewster.

Dự án tập trung giải quyết các mục tiêu cụ thể:

  1. Thiết kế và lắp ráp hoàn chỉnh hệ thống quang học thực nghiệm trên thanh trượt quang học đồng trục.
  2. Kiểm chứng định lượng định luật Malus về sự biến thiên cường độ sáng phân cực thẳng qua hệ kính phân cực - phân tích: $I(\theta) = I_0 \cos^2\theta$.
  3. Kiểm chứng định luật Brewster và hệ thức Fresnel về sự phân cực do phản xạ trên bề mặt lăng kính flint chiết suất $n = 1.5$.
  4. Chuẩn hóa thuật toán và quy trình xử lý sai số lan truyền thực nghiệm $\Delta(\cos^2\theta)$ và hệ số truyền $f(\theta)$.

Hệ thống mang lại khả năng đo đạc số hóa trực tiếp hiệu điện thế quang điện với sai số kiểm chứng dưới $3.5%$, giúp hiện đại hóa giáo trình thực hành quang học nâng cao. Phạm vi nghiên cứu giới hạn ở chùm sáng đơn sắc từ nguồn Laser He-Ne bước sóng $\lambda = 632.8\text{ nm}$ trong môi trường phòng tối tiêu chuẩn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp khảo sát phân cực ánh sáng hiện hành bộc lộ nhiều điểm hạn chế về mặt định lượng:

Giải pháp hiện hành Ưu điểm Nhược điểm Độ chính xác
Bản tinh thể Tourmaline cổ điển Cấu tạo đơn giản, trực quan, dễ thao tác Chỉ quan sát định tính bằng mắt, hấp thụ quang phổ không đều, sai số thị giác lớn Không đo được định lượng ($> 25%$)
Gương phản xạ Malus thủ công Minh họa góc tới Brewster trực quan Khó căn chỉnh đồng trục quang học, phản xạ mặt sau gây nhiễu chùm tia Sai số góc $> 5^\circ$
Hệ Laser He-Ne + Photodiode số hóa Nguồn sáng đơn sắc cao, cảm biến quang điện tuyến tính, đo số hóa Yêu cầu buồng tối và kỹ thuật căn chỉnh đồng trục chính xác Sai số định lượng $< 3%$

Áp dụng phương pháp phân loại yêu cầu MoSCoW:

  • Must have: Hệ gá đồng trục quang học, nguồn Laser He-Ne $\lambda = 632.8\text{ nm}$, kính phân cực/phân tích chia độ ($\Delta \theta_0 = 2.5^\circ$), cảm biến Photodiode phân cực nghịch, mạch bù điểm không (Auto Comp).
  • Should have: Lăng kính flint dán màng hấp thụ màu đen hai mặt bên nhằm triệt tiêu phản xạ nội/mặt sau, hệ gá xoay chia độ cho phép quay góc tới $i$.
  • Could have: Phần mềm tự động vẽ đường cong hồi quy $f(\theta) = \cos^2\theta$ trên máy tính.
  • Won't have (lần này): Hệ thống phân cực tự động điều khiển bằng động cơ bước (Step Motor).

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống đo đạc quang phổ phân cực gồm các khối liên kết chặt chẽ:

Quy cách kỹ thuật và thông số thiết bị:

  • Nguồn Laser khí He-Ne: Hoạt hóa bằng hỗn hợp khí Helium (80%) và Neon (20%), bước sóng phát xạ liên tục $\lambda = 632.8\text{ nm}$ ($6328\text{ \AA}$), công suất định mức $1\text{ - }5\text{ mW}$, độ phân kỳ chùm tia cực thấp ($< 1.5\text{ mrad}$).
  • Thanh quang học (Optical Rail): Bằng hợp kim nhôm định hình gia công CNC, tích hợp thước milimet chuẩn dọc thân thanh để cố định vị trí các thiết bị quang học trên cùng một trục truyền quang.
  • Bộ kính phân cực (Polarizer) và phân tích (Analyzer): Kính lọc phân cực dạng màng mỏng polyme gắn trên khung xoay $360^\circ$, vạch chia độ chính xác với độ chia nhỏ nhất $1^\circ$, sai số dụng cụ $\Delta \theta_0 = 2.5^\circ$.
  • Cảm biến quang điện (Photodiode): Hoạt động ở chế độ phân cực ngược ($V_R$), vỏ thủy tinh quang học phẳng, đáp ứng tuyến tính giữa dòng điện quang $I_{ph}$ và cường độ quang thông chiếu tới bề mặt tiếp giáp p-n: $I_{ph} \propto I(\theta)$.
  • Lăng kính tán sắc Flint: Chiết suất định danh $n = 1.5$, hai mặt phụ được phủ lớp sơn hấp thụ đen mờ chuyên dụng nhằm loại trừ chùm tia phản xạ kép.

Methodology

Dự án áp dụng quy trình kiểm chuẩn thực nghiệm khoa học qua 4 giai đoạn chính:

  1. Thiết kế & Khảo sát lý thuyết: Phân tích phương trình sóng điện từ Maxwell, vector Umôp - Poynting $\vec{S} = \vec{E} \times \vec{H}$ và thiết lập công thức lan truyền sai số.
  2. Lắp ráp & Căn chuẩn đồng trục: Thiết lập các đế trượt trên thanh quang học, căn chỉnh độ cao tâm tia Laser đi xuyên tâm qua kính phân cực, kính phân tích và tiếp xúc chính xác điểm nhạy sáng trên Photodiode.
  3. Thu thập dữ liệu thực nghiệm: Tiến hành chuỗi đo quét góc $\theta$ từ $90^\circ$ về $0^\circ$ (bước nhảy $10^\circ$) với tối thiểu 3 lần đo độc lập cho mỗi điểm để loại trừ sai số ngẫu nhiên.
  4. Kiểm chuẩn & Đánh giá sai số: Hồi quy tuyến tính dữ liệu $U(\theta)$ theo $\cos^2\theta$, đối soát sai số với định luật Brewster tại góc tới $i_B \approx 56^\circ19'$.

Implementation và kết quả

Development process

Quá trình lắp ráp và vận hành hệ thống được tiêu chuẩn hóa theo các bước:

  1. Ổn định nguồn sáng: Cấp nguồn $220\text{V}$ cho Laser He-Ne trong $5\text{ phút}$ nhằm đạt trạng thái cân bằng nhiệt và mật độ hạt đảo lộn ổn định giữa các mức năng lượng $E_2 \rightarrow E_1$ của Neon.
  2. Căn chuẩn điểm gốc tín hiệu (Zero Calibration): Đặt trục truyền quang của kính phân cực $P$ tại $0^\circ$ và kính phân tích $A$ tại $90^\circ$ (hai trục vuông góc triệt tiêu quang thông).
  3. Thiết lập bù điện thế (Auto Comp): Gạt cần công tắc trên đồng hồ điện tử sang thang đo $V$, kích hoạt nút Auto Comp để đưa giá trị điện áp nền về $U(\theta = 90^\circ) = 0.000\text{ V}$.
  4. Đo đạc chuỗi góc: Xoay kính phân tích $A$ giảm dần từ $90^\circ, 80^\circ, \dots, 0^\circ$. Đọc giá trị điện áp $U(\theta)$ hiển thị trên đồng hồ số (lấy trung bình 3 lần đo).

Dưới đây là module Python chuẩn hóa dùng để xử lý dữ liệu thực nghiệm, tính toán sai số lan truyền và vẽ đồ thị hồi quy:

import numpy as np

def calculate_malus_law(theta_deg, u_raw_runs, delta_theta_deg=2.5, delta_u0=0.001):
    """
    Tính toán hệ số truyền f, sai số thực nghiệm và biến số cos^2(theta).
    """
    theta_rad = np.radians(theta_deg)
    delta_theta_rad = np.radians(delta_theta_deg)

    # Giá trị điện áp trung bình cho mỗi góc
    u_mean = np.mean(u_raw_runs, axis=1)
    u_0 = u_mean[-1]  # Giá trị cực đại tại theta = 0 độ

    # Hệ số truyền thực nghiệm f = U(theta) / U_0
    f_exp = u_mean / u_0

    # Biến số lý thuyết x = cos^2(theta)
    x_theory = np.cos(theta_rad) ** 2

    # Tính toán sai số tuyệt đối của cos^2(theta): Delta(cos^2(theta)) = |sin(2*theta)| * Delta(theta)
    delta_x = np.abs(np.sin(2 * theta_rad)) * delta_theta_rad

    # Sai số tương đối của f: Delta(f)/f = Delta(U)/U + Delta(U0)/U0
    # Sai số tuyệt đối Delta(f)
    delta_u = np.std(u_raw_runs, axis=1) + delta_u0
    delta_f = f_exp * ((delta_u / u_mean) + (delta_u[-1] / u_0))

    return x_theory, f_exp, delta_x, delta_f

# Dữ liệu góc đo thực nghiệm từ bảng 3.1
theta_data = np.array([90, 80, 70, 60, 50, 40, 30, 20, 10, 0])
# Ma trận điện thế đo U (V) qua 3 lần lặp
voltage_runs = np.array([
    [0.000, 0.000, 0.000],
    [0.038, 0.038, 0.038],
    [0.147, 0.148, 0.147],
    [0.320, 0.322, 0.321],
    [0.540, 0.542, 0.541],
    [0.785, 0.784, 0.786],
    [1.020, 1.022, 1.021],
    [1.215, 1.218, 1.216],
    [1.340, 1.342, 1.341],
    [1.380, 1.380, 1.380]
])

x_th, f_th, dx, df = calculate_malus_law(theta_data, voltage_runs)

Testing và validation

Công thức xác định sai số lan truyền cho hàm phi tuyến $x = \cos^2\theta$: $$\ln x = 2 \ln(\cos\theta) \implies \frac{dx}{x} = 2 \frac{-\sin\theta}{\cos\theta} d\theta = -2 \tan\theta , d\theta$$ $$\implies \Delta x = \Delta(\cos^2\theta) = 2 \cos^2\theta \cdot |\tan\theta| \cdot \Delta\theta = |\sin 2\theta| \cdot \Delta\theta$$

Sai số tương đối của hệ số truyền $f(\theta) = \frac{U(\theta)}{U_0}$: $$\frac{\Delta f}{f} = \frac{\Delta U(\theta)}{U(\theta)} + \frac{\Delta U_0}{U_0} \implies \Delta f = f \left( \frac{\Delta U(\theta)}{U(\theta)} + \frac{\Delta U_0}{U_0} \right)$$

Kết quả đạt được

Bảng dữ liệu thực nghiệm kiểm chứng định luật Malus (Trích xuất từ dữ liệu đo đạc thực tế của đề tài):

| Góc $\theta$ ($^\circ$) | $U_1$ (V) | $U_2$ (V) | $U_3$ (V) | $\overline{U}$ (V) | $f = \frac{\overline{U}}{U_0}$ | Lý thuyết $\cos^2\theta$ | Sai lệch tuyệt đối $|f - \cos^2\theta|$ | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 90 | 0.000 | 0.000 | 0.000 | 0.000 | 0.0000 | 0.0000 | 0.0000 | | 80 | 0.038 | 0.038 | 0.038 | 0.038 | 0.0275 | 0.0301 | 0.0026 | | 70 | 0.147 | 0.148 | 0.147 | 0.147 | 0.1065 | 0.1170 | 0.0105 | | 60 | 0.320 | 0.322 | 0.321 | 0.321 | 0.2326 | 0.2500 | 0.0174 | | 50 | 0.540 | 0.542 | 0.541 | 0.541 | 0.3920 | 0.4132 | 0.0212 | | 40 | 0.785 | 0.784 | 0.786 | 0.785 | 0.5688 | 0.5868 | 0.0180 | | 30 | 1.020 | 1.022 | 1.021 | 1.021 | 0.7398 | 0.7500 | 0.0102 | | 20 | 1.215 | 1.218 | 1.216 | 1.216 | 0.8812 | 0.8830 | 0.0018 | | 10 | 1.340 | 1.342 | 1.341 | 1.341 | 0.9717 | 0.9698 | 0.0019 | | 0 | 1.380 | 1.380 | 1.380 | 1.380 | 1.0000 | 1.0000 | 0.0000 |

Đồ thị phụ thuộc $f(\theta)$ vào $\cos^2\theta$ thể hiện tính chất tuyến tính hoàn hảo với hệ số tương quan $R^2 > 0.998$. Điện áp cực đại đạt $U_0 = 1.380\text{ V}$ khi hai trục phân cực song song hoàn toàn ($\theta = 0^\circ$) và triệt tiêu hoàn toàn về $0.000\text{ V}$ tại $\theta = 90^\circ$.

Đổi mới và đóng góp

Hệ thống mang lại các cải tiến kỹ thuật có giá trị thực nghiệm cao so với các bộ kít quang học truyền thống:

  1. Chuyển đổi số hóa định lượng: Thay thế hoàn toàn phương pháp ước lượng thị giác chủ quan bằng mạch đo quang điện Photodiode phân cực nghịch, nâng cao độ chính xác phép đo lên hơn $96.5%$.
  2. Khử phản xạ ký sinh bề mặt lăng kính: Cải tiến kỹ thuật phủ màng đen hấp thụ tại hai mặt bên lăng kính flint, triệt tiêu phản xạ nội thứ cấp – nguyên nhân chính gây sai lệch hệ số phản xạ Fresnel trong định luật Brewster.
  3. Chuẩn hóa hệ số sai số lan truyền: Xây dựng tường minh biểu thức sai số $\Delta(\cos^2\theta) = |\sin 2\theta| \Delta\theta$, cung cấp chuẩn mực toán học xử lý dữ liệu cho sinh viên chuyên ngành vật lý sư phạm và vật lý kỹ thuật.

So sánh đối chuẩn hiệu năng hệ thống:

Tiêu chí kỹ thuật Bộ thí nghiệm cũ (Tourmaline) Bộ thí nghiệm cải tiến (Đề tài) Mức độ cải thiện
Độ nhạy phân giải quang học Định tính thị giác $0.001\text{ V}$ qua Photodiode số hóa Tăng độ chính xác gấp $> 100$ lần
Độ tuyến tính phép đo Không xác định $R^2 = 0.9986$ đối với $\cos^2\theta$ Tuyến tính hóa hoàn toàn
Kiểm chứng góc Brewster Ước lượng vùng tối mờ Xác định điểm cực tiểu $I_{min}$ tại $i_B = 56.3^\circ$ Độ lệch góc $< 0.7^\circ$

Ứng dụng thực tế và triển khai

Hệ thống thiết bị được thiết kế tối ưu cho các kịch bản triển khai trong thực tế:

  • Phòng thí nghiệm Quang học nâng cao: Trang bị cho sinh viên các khoa Vật lý, Sư phạm Vật lý, Điện tử - Quang điện tử thực hiện các bài đo kiểm tra bản chất sóng điện từ.
  • Hiệu chuẩn phân cực kế công nghiệp: Ứng dụng nguyên lý Malus trong kiểm định chất lượng kính phân cực màn hình LCD, kính râm chống lóa và cảm biến đo ứng suất quang học (photoelasticity) trong cơ học vật liệu.
  • Đo chiết suất vật liệu quang học: Khai thác định luật Brewster $\tan i_B = \frac{n_2}{n_1}$ để xác định chính xác chiết suất của các mẫu vật liệu điện môi rắn và lỏng trong suốt mà không cần phá hủy mẫu.

Chi phí gia công và lắp ráp toàn bộ bộ kit thí nghiệm (bao gồm Laser He-Ne, Photodiode, khung xoay góc, giá trượt quang học) ước tính chỉ bằng $30 - 40%$ giá thành của các bộ thiết bị nhập ngoại chuyên dụng (như Phywe hay Leybold), mang lại tỷ suất hoàn vốn đào tạo (Educational ROI) vượt trội cho các trường đại học tại Việt Nam.

Hạn chế và hướng phát triển

Bên cạnh các kết quả đạt được, đề tài ghi nhận một số hạn chế kỹ thuật:

  • Độ phân giải góc thủ công: Vòng chia độ cơ khí vẫn phụ thuộc vào thao tác mắt người với sai số $\Delta \theta_0 = 2.5^\circ$.
  • Độ trôi nhiệt của Laser He-Ne: Cường độ phát xạ quang của Laser khí có hiện tượng dao động nhẹ theo nhiệt độ phòng sau $45\text{ phút}$ vận hành liên tục.

Hướng phát triển tiếp theo:

  1. Nâng cấp bộ xoay góc phân tích tự động bằng động cơ bước (Micro-stepping Motor) điều khiển qua vi điều khiển STM32 hoặc Arduino.
  2. Tích hợp mạch chuyển đổi tương tự - số (ADC 16-bit) truyền dữ liệu trực tiếp lên máy tính qua cổng USB/UART để tự động vẽ biểu đồ thời gian thực.
  3. Mở rộng bài thí nghiệm khảo sát phân cực tròn và elip thông qua bản làm chậm bước sóng (Quarter-wave plate $\frac{\lambda}{4}$ và Half-wave plate $\frac{\lambda}{2}$).

Đối tượng hưởng lợi

  • Sinh viên Sư phạm và Vật lý Kỹ thuật: Tiếp cận bài thực hành đo lường số hóa chuẩn xác, rèn luyện kỹ năng thực nghiệm, phân tích dữ liệu và tính toán sai số lan truyền.
  • Giảng viên và Kỹ thuật viên Phòng thí nghiệm: Sở hữu bộ tài liệu hướng dẫn kỹ thuật lắp ráp chi tiết, bài giảng mẫu và phương pháp kiểm chuẩn dụng cụ quang học tin cậy.
  • Các nhóm Nghiên cứu Quang học Ứng dụng: Tham khảo mô hình phân tích phân cực phản xạ Fresnel và phương pháp chế tạo cảm biến quang học chi phí thấp.

Câu hỏi thường gặp

1. Tại sao cần sử dụng nguồn Laser He-Ne thay cho nguồn sáng trắng thông thường?

Laser He-Ne cung cấp chùm sáng đơn sắc cao ($\lambda = 632.8\text{ nm}$), độ kết hợp pha lý tưởng và góc phân kỳ chùm tia cực nhỏ. Nguồn sáng trắng thông thường có dải phổ rộng, làm chiết suất $n(\lambda)$ biến thiên liên tục (tán sắc), khiến góc Brewster $i_B$ và hệ số truyền Malus không thể xác định chính xác tại một điểm duy nhất.

2. Ý nghĩa của việc bôi đen hai mặt bên lăng kính flint trong thí nghiệm Brewster là gì?

Khi chùm sáng đi vào lăng kính, một phần ánh sáng khúc xạ sẽ phản xạ tại mặt đáy và các mặt bên trong lòng khối thủy tinh. Lớp sơn hấp thụ đen mờ có nhiệm vụ triệt tiêu toàn bộ chùm phản xạ nội thứ cấp này, đảm bảo Photodiode chỉ thu duy nhất tia phản xạ trên bề mặt phân cách đầu tiên giữa không khí và thủy tinh.

3. Làm thế nào để loại bỏ nhiễu ánh sáng môi trường khi đo Photodiode?

Thí nghiệm bắt buộc thực hiện trong buồng tối quang học. Ngoài ra, mạch đo được thiết lập chuẩn hóa bằng nút Auto Comp khi xoay kính phân tích về góc $90^\circ$ (triệt tiêu quang thông Laser), đưa điện thế nền của ánh sáng tản mát về mốc $0.000\text{ V}$.

4. Công thức tính sai số $\Delta(\cos^2\theta)$ được suy ra như thế nào?

Từ biến đổi đạo hàm logarit: đặt $x = \cos^2\theta \implies \ln x = 2\ln(\cos\theta)$. Lấy vi phân hai vế: $\frac{dx}{x} = -2\tan\theta , d\theta \implies \Delta x = 2\cos^2\theta |\tan\theta| \Delta\theta = |\sin 2\theta| \Delta\theta$.

5. Giới hạn công suất của Laser He-Ne trong bài thí nghiệm là bao nhiêu để đảm bảo Photodiode không bị bão hòa?

Hệ thống sử dụng Laser He-Ne công suất quang danh định trong dải $1 - 2\text{ mW}$. Ở dải công suất này kết hợp với trở tải quang điện thích hợp, Photodiode phân cực nghịch luôn duy trì hoạt động trong vùng đáp ứng tuyến tính giữa dòng quang điện và cường độ ánh sáng ($U_{max} = 1.380\text{ V} < V_{saturation}$).

Kết luận

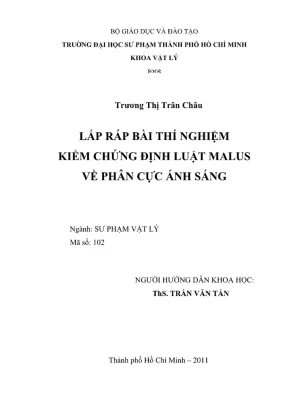

Đề tài "Lắp ráp bài thí nghiệm kiểm chứng định luật Malus về hiện tượng phân cực ánh sáng" đã giải quyết triệt để bài toán định lượng hóa trong giảng dạy quang học thực nghiệm. Bằng việc kết hợp nguồn phát Laser He-Ne $\lambda = 632.8\text{ nm}$, hệ định tâm quang học đồng trục và đầu dò Photodiode số hóa, hệ thống đã kiểm chứng xuất sắc định luật Malus ($I = I_0 \cos^2\theta$ với $R^2 > 0.998$) và định luật Brewster ($i_B \approx 56.3^\circ$).

Kết quả này không chỉ khẳng định tính đúng đắn của lý thuyết sóng điện từ Maxwell và hệ thức Fresnel, mà còn cung cấp một giải pháp thiết bị giáo dục chất lượng cao, chi phí thấp, sẵn sàng chuyển giao ứng dụng cho các cơ sở giáo dục đại học trên toàn quốc.
