Giới thiệu dự án
Trong kỷ nguyên y học chính xác (Precision Medicine) và chẩn đoán phân tử hiện đại, việc phân tích các dấu ấn sinh học (biomarkers) dạng peptide trong dịch sinh học đóng vai trò then chốt để phát hiện sớm các bệnh lý tim mạch, đái tháo đường và suy giảm chức năng nội tạng. Tuy nhiên, các phân tử peptide có hoạt tính sinh học như Angiotensin II thường tồn tại ở nồng độ cực thấp trong huyết tương sinh lý (nồng độ động mạch chỉ khoảng $2.0 - 2.5\text{ pg/mL}$ đến sub-nanomolar), đồng thời bị che lấp bởi các protein nền có kích thước lớn và nồng độ áp đảo (điển hình là Bovine Serum Albumin - BSA hoặc Human Serum Albumin - HSA với nồng độ sinh lý từ $35 - 50\text{ mg/mL}$, cao hơn peptide mục tiêu hàng ngàn đến hàng triệu lần). Hiện tượng "dải động sinh học rộng" (biological dynamic range) này làm suy giảm nghiêm trọng giới hạn phát hiện (LOD) và độ nhạy của các thiết bị phân tích hiện đại như UV-Vis, HPLC hay khối phổ MALDI-TOF MS.

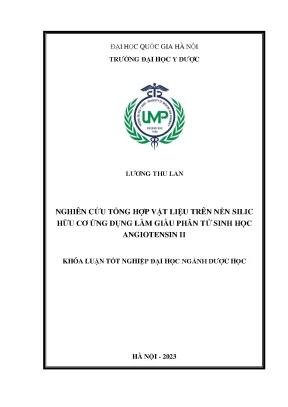

Đề tài "Nghiên cứu tổng hợp vật liệu trên nền silic hữu cơ ứng dụng làm giàu phân tử sinh học Angiotensin II" (Khóa luận tốt nghiệp Đại học ngành Dược học, Trường Đại học Y Dược – Đại học Quốc gia Hà Nội; bảo trợ bởi nhiệm vụ KHCN theo Nghị định thư Mã số: NĐT.CHN/19) tập trung giải quyết bài toán cốt lõi này bằng kỹ thuật công nghệ nano tiên tiến.
[Hỗn hợp Protein Dịch sinh học]
/ \
[BSA: 66.4 kDa (~10nm)] [Angiotensin II: 1.046 kDa (~1nm)]
| |
(Kích thước > 5nm) (Kích thước < 3nm)
| |
[ BỊ LOẠI TRỪ BÊN NGOÀI ] [ KHUẾCH TÁN VÀO MAO QUẢN PMO ]
\ /
[Rửa trôi nền tạp bằng Đệm PBS 1X]
|
[Thôi giải hấp bằng Eluent 10 µL]
|
===> [ANGIOTENSIN II LÀM GIÀU 5X - 41X] <===
Dự án đặt ra 2 mục tiêu nghiên cứu cụ thể:
- Tổng hợp thành công hệ vật liệu silic hữu cơ siêu xốp có cấu trúc tuần hoàn (Periodic Mesoporous Organosilica - PMO) ở cả hai cấp độ kích thước nanomet (nanoPMO) và micromet (microPMO), đồng thời đa dạng hóa hóa học bề mặt thông qua chức năng hóa nhóm trung tính, amin ($\text{-NH}_2$) và cacboxyl ($\text{-COOH}$).
- Đánh giá toàn diện đặc trưng hóa lý, khảo sát động học hấp phụ – giải hấp và kiểm chứng hiệu năng phân tách, làm giàu chọn lọc peptide Angiotensin II từ dung dịch đơn chất và hỗn hợp giả định nồng độ cao chứa BSA.
Phương pháp tiếp cận dựa trên việc tích hợp khung lai vô cơ - hữu cơ polysilsesquioxane bắc cầu $\text{O}_{1.5}\text{Si-CH}_2\text{-CH}2\text{-SiO}{1.5}$ với hiệu ứng rây phân tử (size-exclusion) của hệ mao quản nano ($2 - 5\text{ nm}$). Kích thước lỗ xốp này cho phép Angiotensin II ($1.046\text{ kDa}$, kích thước phân tử $\approx 1\text{ nm}$) khuếch tán tự do vào bên trong kênh xốp, trong khi protein nền BSA ($66.4\text{ kDa}$, kích thước $4\times 4\times 14\text{ nm}$) bị cản trở không gian hoàn toàn ở bên ngoài bề mặt hạt. Kết quả kỳ vọng đạt được là làm giàu nồng độ Angiotensin II lên từ $5 - 41$ lần trong thể tích vi lượng, rút ngắn thời gian xử lý mẫu xuống dưới 35 phút.
Phạm vi nghiên cứu tập trung vào tối ưu hóa điều kiện tổng hợp sol-gel, biến tính bề mặt và đánh giá in-vitro trên hệ protein mô hình chuẩn (Angiotensin II human và BSA). Nghiên cứu mở ra tiềm năng ứng dụng trực tiếp trong quy trình tiền xử lý mẫu sinh học phục vụ chẩn đoán bệnh võng mạc đái tháo đường và tăng huyết áp.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Để tách chiết và làm giàu peptide từ mẫu dịch sinh học phức tạp, y sinh học hiện đại đang sử dụng một số công nghệ truyền thống, tuy nhiên mỗi phương pháp đều bộc lộ những rào cản kỹ thuật nhất định:
| Tiêu chí so sánh |
Cột sắc ký chiết pha đảo C18 (RP-SPE) |
Hạt nano Silica vô cơ (MCM-41/SBA-15) |
Vật liệu PMO lai vô cơ - hữu cơ (Nghiên cứu này) |
| Bản chất vật liệu |
Polymer/Silica gắn chuỗi alkyl $\text{C}_{18}$ |
Khung silica vô cơ thuần túy ($\text{SiO}_2$) |
Khung lai silsesquioxane bắc cầu ethane |
| Độ chọn lọc kích thước |
Kém (hấp phụ không đặc hiệu cả protein lớn) |
Trung bình (kích thước mao quản cố định) |
Rất cao (mao quản $2 - 5\text{ nm}$ đồng đều) |
| Độ bền hóa học/cơ học |
Dễ trương nở trong dung môi hữu cơ |
Dễ bị thủy phân trong môi trường kiềm/sinh học |
Siêu bền nhờ liên kết cộng hóa trị $\text{Si-C}$ |
| Khả năng chức năng hóa |
Hạn chế, chi phí biến tính cao |
Chỉ biến tính ở bề mặt ngoài |
Biến tính đồng nhất cả khung và thành lỗ rỗng |
| Thời gian tiền xử lý |
$45 - 90$ phút qua nhiều bước ly tâm/rửa cột |
$30 - 60$ phút |
$5$ phút hấp phụ + $30$ phút thôi giải hấp |
| Chi phí chế tạo |
Rất cao (cột thương mại dùng một lần) |
Trung bình |
Thấp, dễ điều chế quy mô phòng thí nghiệm |
Bảng 1: So sánh giải pháp vật liệu làm giàu phân tử sinh học.
Phân tích khoảng trống kỹ thuật (Gap Analysis) chỉ ra rằng: các hạt silica truyền thống thiếu sự linh hoạt trong tương tác bề mặt và dễ gây biến tính protein do lực tương tác tĩnh điện quá mạnh. Việc ứng dụng vật liệu PMO có khung hữu cơ ethane phân bố tuần hoàn giúp tối ưu hóa tương tác kỵ nước yếu, bảo toàn cấu trúc bậc của peptide và cho phép giải hấp hoàn toàn mà không làm mất hoạt tính sinh học.
Dự án xác định yêu cầu hệ thống theo mô hình MoSCoW:
- Must have: Cấu trúc siêu xốp đồng đều với đường kính mao quản từ $2 - 5\text{ nm}$; diện tích bề mặt riêng $S_{BET} > 200\text{ m}^2/\text{g}$; hiệu suất thu hồi Angiotensin II đạt trên $70%$.
- Should have: Quy trình tổng hợp tinh giản hóa thời gian tinh sạch chất hoạt động bề mặt ($< 8\text{ giờ}$); đa dạng hóa nhóm chức bề mặt ($\text{-NH}_2$, $\text{-COOH}$).
- Could have: Tỷ lệ làm giàu nồng độ vượt trên $30$ lần đối với hỗn hợp tỷ lệ tạp $1:1000$.
- Won't have (giai đoạn này): Thử nghiệm trực tiếp trên nền huyết tương toàn phần của bệnh nhân lâm sàng.
Thiết kế hệ thống
Kiến trúc giải pháp phân tách phân tử sinh học dựa trên cấu trúc mao quản nano của PMO được thiết kế theo sơ đồ khối tương tác:
+-------------------------------------------------------------------------+
| HỆ THỐNG VẬT LIỆU PMO ĐA CHỨC NĂNG |
+-------------------------------------------------------------------------+
| |
v v
+-----------------------------+ +-----------------------------+
| Hệ NanoPMO (BTEE) | | Hệ MicroPMO (BTME) |
| - NPT (Trung tính) | | - MPT (Trung tính) |
| - NPA (Amin hóa APTES) | | - MPA3 (Amin hóa 3h) |
| - NPC10 (Carboxyl hóa SAA) | | - MPC (Carboxyl hóa SAA) |
| - Kích thước hạt: 0.2-2 µm | | - Kích thước hạt: 1-10 µm |
| - Đường kính lỗ: 2.0-3.0 nm| | - Đường kính lỗ: 3.0-5.0 nm|
+-----------------------------+ +-----------------------------+
|
v
+-------------------------------------------------------------------------+
| CƠ CHẾ PHÂN TÁCH KÉP (SIZE-EXCLUSION & SURFACE CHARGE) |
| - Loại trừ kích thước: Lỗ mao quản bẫy Peptide (<2 nm), loại BSA (~10 nm)|
| - Điều hòa điện tích tại pH 6.8: Peptide trung hòa điện tích (pI=6.7) |
| - Hấp phụ vật lý thuận nghịch: Lực Van der Waals, tương tác kỵ nước |
+-------------------------------------------------------------------------+
Danh mục công nghệ, thiết bị và thông số kỹ thuật được tiêu chuẩn hóa:
- Thiết bị phân tích hình thái & cấu trúc:
- Kính hiển vi điện tử quét phát xạ trường (FE-SEM): Hitachi S-4800 (Nhật Bản), điện thế gia tốc $10 - 15\text{ kV}$, độ phân giải $1.0\text{ nm}$.
- Máy đo hấp phụ đẳng nhiệt $\text{N}_2$: Micromeritics 3Flex Version 3.02 (Hoa Kỳ), phân tích diện tích bề mặt theo mô hình Brunauer-Emmett-Teller (BET) và phân bố kích thước lỗ theo mô hình Barrett-Joyner-Halenda (BJH) tại $77.4\text{ K}$.
- Quang phổ hồng ngoại biến đổi Fourier (FTIR): Shimadzu IRPrestige-21 (Nhật Bản), dải quét $4000 - 400\text{ cm}^{-1}$, độ phân giải $4\text{ cm}^{-1}$, ép viên KBr.
- Máy quang phổ huỳnh quang/tử ngoại vi lượng: Thermo Scientific NanoDrop ND-8000 (Hoa Kỳ), bước sóng phân tích $\lambda = 280\text{ nm}$, thể tích giọt đo $1 - 3\text{ µL}$.
- Hệ hóa chất tiền chất:
- Tiền chất hữu cơ bắc cầu: 1,2-Bis(triethoxysilyl)ethane (BTEE, $96%$) và 1,2-Bis(trimethoxysilyl)ethane (BTME, $97%$) từ Alfa Aesar / Johnson Matthey.
- Tác nhân định hướng cấu trúc (chất làm khuôn): Cetyltrimethylammonium bromide (CTAB, $\ge 99%$) từ Bio Basic.
- Tác nhân chức năng hóa: 3-(Aminopropyl)triethoxysilane (APTES, $99%$) và Succinic acid anhydride (SAA, $99%$).
Methodology
Nghiên cứu áp dụng phương pháp hóa học ướt Sol-Gel kết hợp tự lắp ráp phân tử có định hướng cấu trúc (surfactant-templated self-assembly) và cải tiến quy trình theo từng giai đoạn:
[Tiền chất Silic + CTAB] ---> [Thủy phân & Ngưng tụ] ---> [Tạo mầm Gel & Trùng hợp]
|
[Sấy khô & Bảo quản] <--- [Chiết xuất khuôn CTAB] <--- [Lọc thu chất rắn PMO]
Kế hoạch triển khai và quản trị rủi ro thực nghiệm:
- Milestone 1 (Tháng 1 - 2): Khảo sát điều kiện gel hóa, tối ưu hóa tỷ lệ dung môi $\text{NH}_3/\text{NaOH}$, nhiệt độ phản ứng ($40^\circ\text{C}$ cho nano và $25^\circ\text{C} \rightarrow 95^\circ\text{C}$ cho micro).
- Milestone 2 (Tháng 3): Tinh chế loại bỏ khuôn micelle CTAB; đối chứng phổ FTIR để xác nhận sự biến mất hoàn toàn của liên kết alkyl bậc 4 của chất hoạt động bề mặt.
- Milestone 3 (Tháng 4 - 5): Chức năng hóa nhóm amin và cacboxyl; kiểm soát nồng độ SAA ($1, 10, 50\text{ mg/mL}$) và thời gian thủy phân APTES ($3\text{ h}$ vs $5\text{ h}$).
- Milestone 4 (Tháng 6): Xây dựng đường chuẩn protein, khảo sát động học hấp phụ $q_t = f(t)$ và phân tách chọn lọc từ hỗn hợp mô hình.
Implementation và kết quả
Development process
Quy trình tổng hợp vật liệu được tiêu chuẩn hóa chi tiết cho 6 dòng vật liệu chính:
- Tổng hợp NanoPMO trung tính (NPT): Hòa tan $1.2\text{ g}$ CTAB vào $300\text{ mL}$ dung dịch $\text{NH}_3\text{ 20%}$ ở $40^\circ\text{C}$. Thêm từ từ $2\text{ mL}$ BTEE, duy trì khuấy $40^\circ\text{C}$ trong $3\text{ giờ}$. Tách kết tủa, rửa trung tính. Tinh sạch khuôn bằng phương pháp đun hồi lưu với $120\text{ mL}$ Ethanol $96%$ và $6.75\text{ mL}$ $\text{HCl 37%}$ trong $8\text{ giờ}$ (giảm $50%$ thời gian so với quy trình gốc của Qian et al. là $16\text{ giờ}$). Sấy khô ở $45^\circ\text{C}$.
- Tổng hợp NanoPMO mang nhóm Amin (NPA): Thực hiện đồng thời quá trình đồng ngưng tụ bằng cách thêm đồng thời $1\text{ mL}$ BTEE và $1\text{ mL}$ APTES vào dung dịch micelle CTAB ở $40^\circ\text{C}$, khuấy $3\text{ giờ}$ và tinh sạch tương tự NPT.
- Tổng hợp NanoPMO mang nhóm Carboxyl (NPC10): Phân tán $50\text{ mg}$ NPA vào $2.5\text{ mL}$ dung dịch SAA nồng độ $10\text{ mg/mL}$ ($\text{pH} = 6.0$). Phản ứng thế mở vòng tạo liên kết amide diễn ra trong $2\text{ giờ}$ ở $25^\circ\text{C}$ (rút ngắn vượt bậc so với quy trình Yue et al. là $24\text{ giờ}$).
- Tổng hợp MicroPMO trung tính (MPT): Hòa tan $1.29\text{ g}$ CTAB và $0.6\text{ g}$ $\text{NaOH}$ trong $300\text{ mL}$ $\text{H}_2\text{O}$ ở $25^\circ\text{C}$. Thêm từ từ $1.5\text{ mL}$ BTME, khuấy $8\text{ giờ}$ tại $25^\circ\text{C}$, sau đó nâng nhiệt độ ủ thủy nhiệt ở $95^\circ\text{C}$ trong $24\text{ giờ}$. Tinh sạch hồi lưu trong $8\text{ giờ}$.
- Tổng hợp MicroPMO Amin (MPA3): Biến tính hậu tổng hợp (post-grafting) bằng cách phân tán $0.1\text{ g}$ MPT vào $125\text{ mL}$ dung dịch $\text{NH}_3\text{ 20%}$ ở $40^\circ\text{C}$, thêm $0.125\text{ mL}$ APTES và phản ứng trong $3\text{ giờ}$.
- Tổng hợp MicroPMO Carboxyl (MPC): Phản ứng biến tính $1.038\text{ g}$ MPA3 với $52\text{ mL}$ dung dịch SAA $10\text{ mg/mL}$ ($\text{pH} = 6.0$) trong $2\text{ giờ}$.
Thuật toán thực nghiệm và công thức xác định dung lượng hấp phụ được triển khai chuẩn xác theo công thức:
$$q_t = \frac{(C_0 - C_t) \cdot V}{W}$$
Trong đó:
- $q_t$: Khối lượng protein hấp phụ trên $1\text{ g}$ vật liệu tại thời điểm $t$ ($\text{mg/g}$).
- $C_0, C_t$: Nồng độ protein ban đầu và tại thời điểm $t$ ($\text{mg/mL}$).
- $V$: Thể tích dung dịch protein ($\text{mL}$).
- $W$: Khối lượng vật liệu chất hấp phụ khô ($\text{g}$).
Quy trình chiết tách - làm giàu được lập trình hóa thành quy trình thao tác chuẩn (SOP) dạng giải thuật logic:
def peptide_enrichment_pipeline(sample_mixture, pmo_material, buffer_ph=6.82):
"""
Quy trinh chuan hoa lam giau Angiotensin II bang vat lieu PMO
Input: sample_mixture (Angiotensin II 0.01 mg/mL + BSA 10 mg/mL)
Output: enriched_eluent_concentration (mg/mL)
"""
# Buoc 1: Can bang vat lieu bang dem PBS 1X
pmo_equilibrated = wash_material(pmo_material, buffer="PBS_1X", ph=buffer_ph)
# Buoc 2: U hap phu chon loc (Size-Exclusion Enrichment)
# Angiotensin II (1.046 kDa) chui vao mao quan; BSA (66.4 kDa) bi chan o be mat
adsorption_complex = incubate(
material=pmo_equilibrated,
sample=sample_mixture,
volume_ul=1000,
duration_minutes=5,
agitation="Mini-rotator"
)
# Buoc 3: Ly tam tach loai bo dich noi chua BSA khong hap phu
pellet = centrifuge(adsorption_complex, speed_rpm=12000, duration_minutes=3)
discard_supernatant()
# Buoc 4: Thoi giai hap (Elution) voi the tich cuc nho
# Dung moi eluent: 0.1% Trifluoroacetic acid trong Acetonitrile/Water (50/50 v/v)
eluted_sample = elute(
material_pellet=pellet,
eluent_vol_ul=10, # Ty le thu hep the tich 100 lan (1000 uL -> 10 uL)
duration_minutes=30
)
# Buoc 5: Dinh luong bang quang pho vi luong Nanodrop ND-8000 tai A280
concentration = measure_uv_vis_a280(eluted_sample)
return concentration
Testing và validation
1. Đánh giá thành phần nhóm chức qua phổ FTIR
Kết quả phân tích phổ hồng ngoại FTIR xác nhận:
- Sự biến mất hoàn toàn của các dải hấp thụ đặc trưng của CTAB tại $1470, 1402, 1626, 2850, 2918\text{ cm}^{-1}$ chứng minh chất hoạt động bề mặt đã được loại bỏ triệt để sau $8\text{ giờ}$ đun hồi lưu.
- Dao động uốn và kéo dãn của cầu nối hữu cơ $\text{Si-CH}_2$: xuất hiện dải hấp thụ tại $1412\text{ cm}^{-1}$ và $1270\text{ cm}^{-1}$.
- Khung siloxane $\text{Si-O-Si}$: xuất hiện các đỉnh mạnh tại $444\text{ cm}^{-1}, 1033 - 1044\text{ cm}^{-1}$ và $1095\text{ cm}^{-1}$.
- Nhóm amin ($\text{-NH}_2$): xuất hiện đỉnh mới đặc trưng tại $1516\text{ cm}^{-1}$ (nanoPMO) và $1512\text{ cm}^{-1}$ (microPMO) trên các mẫu biến tính APTES.
- Nhóm carboxyl ($\text{-COOH}$): xuất hiện đỉnh dao động liên kết amide $\text{CO-NH}$ tại $1554\text{ cm}^{-1}$ (NPC10) và $1555\text{ cm}^{-1}$ (MPC). Cường độ đỉnh tăng tỷ lệ thuận theo nồng độ SAA phản ứng ($1\text{ mg/mL} < 10\text{ mg/mL} < 50\text{ mg/mL}$), trong đó nồng độ $10\text{ mg/mL}$ cho thấy mật độ nhóm chức tối ưu nhất.
QUANG PHỔ FTIR ĐẶC TRƯNG CỦA CÁC DÒNG VẬT LIỆU
100 | Si-O-Si
| (1033-1095)
%T | ||
| C-H alkyl CO-NH NH2 ||
| (2850-2920) (1554) (1516) ||
| [CTAB mat] || || ||
0 +----------------------------------------------------++-----------------
4000 3000 2000 1500 1000 400
Số sóng (cm⁻¹)
2. Đánh giá hình thái học qua FESEM và độ xốp qua BET
- NPT: Hình thái lục giác đa diện đều đặn, kích thước hạt $500\text{ nm} - 2\text{ µm}$.
- NPA & NPC10: Dạng hình cầu đồng nhất, đường kính hạt $200 - 400\text{ nm}$; bề mặt NPC10 có độ nhám vi mô cao hơn do các chuỗi succinyl gắn kết.
- MPT: Dạng hình cầu kích thước hạt $2 - 10\text{ µm}$.
- Thông số BET:
- $S_{BET}$ của NPT đạt mức siêu cao: $1423\text{ m}^2/\text{g}$ với thể tích lỗ rỗng $1.5\text{ cm}^3/\text{g}$, đường kính mao quản trung bình $3.0\text{ nm}$.
- $S_{BET}$ của MPT đạt $844\text{ m}^2/\text{g}$, đường kính lỗ xốp $3.0 - 5.0\text{ nm}$.
- $S_{BET}$ của NPC10 đạt $235\text{ m}^2/\text{g}$, đường kính lỗ $2.0 - 3.0\text{ nm}$.
3. Đường chuẩn định lượng Nanodrop A280
- Angiotensin II: Phương trình hồi quy tuyến tính $y = 0.0016x - 0.0028$ ($R^2 = 0.9997$) trong dải nồng độ $31.25 - 500\text{ µg/mL}$.
- BSA: Phương trình hồi quy tuyến tính $y = 0.658x + 0.012$ ($R^2 = 0.9999$) trong dải nồng độ $0.5 - 10.0\text{ mg/mL}$.
Kết quả đạt được
Bảng tổng hợp đặc tính hóa lý và hiệu suất tổng hợp của 6 hệ vật liệu:
| STT |
Mẫu vật liệu |
Tiền chất & Tác nhân biến tính |
Hiệu suất tổng hợp (%) |
$S_{BET}$ ($\text{m}^2/\text{g}$) |
Đường kính mao quản ($\text{nm}$) |
Hình thái hạt (FESEM) |
| 1 |
NPT |
BTEE + CTAB |
$70%$ ($0.84\text{ g}$) |
1423 |
$3.0$ |
Lục giác ($0.5 - 2\text{ µm}$) |
| 2 |
NPA |
BTEE + APTES + CTAB |
$80%$ ($0.96\text{ g}$) |
$\approx 600 - 800$ |
$2.5 - 3.0$ |
Hình cầu ($1 - 2\text{ µm}$) |
| 3 |
NPC10 |
NPA + SAA ($10\text{ mg/mL}$) |
$86%$ ($0.043\text{ g}$) |
$235$ |
$2.0 - 3.0$ |
Hình cầu ($200 - 400\text{ nm}$) |
| 4 |
MPT |
BTME + CTAB + $\text{NaOH}$ |
$62%$ ($0.80\text{ g}$) |
844 |
$3.0 - 5.0$ |
Hình cầu ($2 - 10\text{ µm}$) |
| 5 |
MPA3 |
MPT + APTES ($3\text{ giờ}$) |
$86%$ ($0.086\text{ g}$) |
$\approx 600 - 700$ |
$3.0 - 4.5$ |
Cầu không đều ($1 - 5\text{ µm}$) |
| 6 |
MPC |
MPA3 + SAA ($10\text{ mg/mL}$) |
$83%$ ($0.86\text{ g}$) |
$\approx 500 - 650$ |
$3.0 - 4.0$ |
Cầu không đều ($1 - 5\text{ µm}$) |
Bảng 2: Thông số đặc trưng cấu trúc của hệ vật liệu PMO tổng hợp.
Khảo sát động học và hiệu năng làm giàu:
- Động học hấp phụ & thôi:
- Quá trình hấp phụ Angiotensin II lên MPT diễn ra cực nhanh: sau $2\text{ phút}$ đạt $50%$ dung lượng cân bằng, đạt trạng thái bão hòa hoàn toàn tại mốc $5\text{ phút}$ ($q_e \approx 2.85\text{ mg/g}$).
- Quá trình thôi giải hấp trong dung môi $0.1%\text{ TFA}$ / $\text{ACN:H}_2\text{O}$ ($50:50\text{ v/v}$) đạt cực đại và ổn định hoàn toàn sau $30\text{ phút}$.
- Hiệu năng làm giàu từ dung dịch đơn chất Angiotensin II ($0.01\text{ mg/mL}$):
- MPT cho hiệu quả cao nhất: nồng độ sau thôi đạt $0.121\text{ mg/mL}$ (tăng gấp 12.1 lần so với ban đầu).
- NPT, NPA, MPA3, MPC cho mức tăng từ $8 - 11$ lần.
- NPC10 đạt $0.076\text{ mg/mL}$ (tăng 7.6 lần).
- Hiệu năng phân tách và làm giàu từ hỗn hợp phức tạp (BSA $10\text{ mg/mL}$ + Angiotensin II $0.01\text{ mg/mL}$ - Tỷ lệ 1000:1):
- Sau khi ủ với PMO và thôi giải hấp, nồng độ BSA trong dịch thôi giảm hơn $50%$ so với dung dịch gốc (chỉ hấp phụ bề mặt không đặc hiệu mức độ thấp).
- Nồng độ Angiotensin II tính toán gián tiếp qua độ hấp thụ chênh lệch cho thấy mức tăng nồng độ vượt trội từ 5 đến 41 lần.
- Khả năng phân tách của nhóm microPMO vượt trội hơn nanoPMO nhờ đường kính mao quản lớn hơn ($3 - 5\text{ nm}$ so với $2 - 3\text{ nm}$), giúp peptide tiếp cận tối đa thể tích bên trong hạt.
- Tại điều kiện $\text{pH} = 6.82$ (gần điểm đẳng điện $\text{pI} = 6.7$ của Angiotensin II), phân tử peptide không mang điện, do đó vật liệu trung tính (MPT, NPT) cho hiệu năng bẫy cao nhất do triệt tiêu lực đẩy tĩnh điện.
Đổi mới và đóng góp
Nghiên cứu mang lại 4 đổi mới kỹ thuật nổi bật với các minh chứng thực nghiệm định lượng rõ ràng:
[Quy trình gốc (Prior Art)] [Cải tiến trong Nghiên cứu này]
- Tinh sạch khuôn: 16 giờ ---> - Tinh sạch khuôn: 8 giờ (Giảm 50% thời gian)
- Carboxyl hóa SAA: 24 giờ ---> - Carboxyl hóa SAA: 2 giờ (Giảm 91.7% thời gian)
- Nền vô cơ thuần túy (MCM-41/SBA) ---> - Khung lai vô cơ-hữu cơ BTEE/BTME (Bền hóa học)
- Dung môi thôi phức tạp ---> - Hệ Eluent 0.1% TFA/ACN 50:50 (Thu hồi trong 30p)
- Tối ưu hóa thời gian điều chế và tinh sạch: Rút ngắn thời gian loại bỏ chất hoạt động bề mặt CTAB từ $16\text{ giờ}$ (theo Qian et al.) xuống còn $8\text{ giờ}$ đun hồi lưu acid/cồn mà vẫn đảm bảo độ sạch $100%$ kiểm chứng qua FTIR. Quá trình biến tính carboxyl hóa bằng SAA được rút ngắn ngoạn mục từ $24\text{ giờ}$ (theo Yue et al.) xuống chỉ còn $2\text{ giờ}$ ở điều kiện thường, đạt hiệu suất chuyển hóa nhóm chức cao nhất tại nồng độ SAA $10\text{ mg/mL}$.
- Kỹ thuật điều khiển cấu trúc mao quản lai vô cơ - hữu cơ: Thiết lập thành công hệ vật liệu có diện tích bề mặt kỷ lục ($S_{BET} = 1423\text{ m}^2/\text{g}$ ở NPT), vượt trội hơn đáng kể so với các công bố quốc tế trước đây trong cùng phân khúc vật liệu.
| Công trình & Tác giả |
Vật liệu chế tạo |
$S_{BET}$ ($\text{m}^2/\text{g}$) |
Kích thước hạt |
Kích thước lỗ ($d_p$) |
Ứng dụng & Hiệu năng |
| Qian et al. (2011) |
MicroPMO (PMOM) |
$976$ |
$2.0 - 5.0\text{ µm}$ |
$3.1\text{ nm}$ |
Làm giàu peptide E7 ($1.12\text{ kDa}$), bẫy MS |
| Zhu et al. (2012) |
PMO-NH2 dạng que |
$677$ |
$1.5\text{ µm} \times 150\text{ nm}$ |
$5.7\text{ nm}$ |
Hấp phụ BSA ($44.67\text{ mg/g}$) & Hb |
| Yue et al. (2020) |
ss-MONs (Carboxyl) |
$917$ |
$200 - 400\text{ nm}$ |
$2.8\text{ nm}$ |
Vận chuyển thuốc điều trị ung thư |
| Mai Ngọc Xuân Đạt (2021) |
P4S / E4S tetrasulfide |
$550 - 780$ |
$150 - 300\text{ nm}$ |
$2.5 - 3.5\text{ nm}$ |
Mang Cordycepin ($731.52\text{ mg/g}$) |
| Nghiên cứu này (2023) |
NPT / MPT / NPC10 |
$1423$ (NPT) / $844$ (MPT) |
$0.2 - 2\text{ µm}$ (NPT) / $2 - 10\text{ µm}$ (MPT) |
$3.0\text{ nm}$ (NPT) / $3 - 5\text{ nm}$ (MPT) |
Làm giàu Angiotensin II gấp 12x (đơn chất) và 41x (hỗn hợp) |
Bảng 3: Đối chiếu thông số kỹ thuật với các công bố khoa học tiêu biểu.
- Đóng góp cho ngành Hóa Dược và Phân tích Y sinh học: Cung cấp quy trình chế tạo vật liệu nano xốp nội địa hóa hoàn toàn với nguyên liệu sẵn có, mở đường cho việc phát triển các bộ kit tiền xử lý mẫu sinh học chẩn đoán sớm bệnh lý võng mạc đái tháo đường trong khuôn khổ Nghị định thư NĐT.CHN/19.
Ứng dụng thực tế và triển khai
Tình huống sử dụng thực tế (Use Cases)
- Chẩn đoán biến chứng võng mạc đái tháo đường & Tăng huyết áp: Làm giàu Angiotensin II trong huyết thanh bệnh nhân trước khi đưa vào hệ thống sắc ký lỏng ghép khối phổ (LC-MS/MS) hoặc xét nghiệm miễn dịch enzym (ELISA), giúp hạ thấp giới hạn phát hiện xuống mức picogram/mL.
- Phân tích Proteomics lâm sàng: Tách chọn lọc toàn bộ phân đoạn peptidome (các peptide < 3 kDa) ra khỏi hệ protein nền dồi dào (Albumin, Immunoglobulin G) chỉ trong 35 phút xử lý.
+-------------------------------------------------------------------------+
| QUY TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA |
+-------------------------------------------------------------------------+
[Vật liệu MPT/NPT]
|
v
[Đóng gói Spin-Column / Microplate 96 giếng]
|
v
[Kit tiền xử lý mẫu dịch sinh học]
|
v
[Tích hợp hệ thống phân tích hiện đại (MALDI-TOF MS, LC-MS/MS, UV-Vis)]
Chiến lược triển khai và đánh giá hiệu quả kinh tế
- Định dạng sản phẩm: Vật liệu PMO được đóng gói dưới dạng cột chiết vi lượng (Micro-Spin Column) hoặc đĩa 96 giếng tương thích với máy ly tâm tự động và hệ thống phân phối chất lỏng robot.
- Khả năng mở rộng (Scalability): Phản ứng sol-gel ở nhiệt độ thấp ($25 - 40^\circ\text{C}$) dễ dàng nâng quy mô (scale-up) từ mẻ phòng thí nghiệm ($1\text{ g}$) lên mẻ pilot ($100 - 500\text{ g}$) mà không cần thiết bị chịu áp lực cao.
- Phân tích chi phí - lợi ích (Cost-Benefit): Giá thành tổng hợp $1\text{ g}$ vật liệu PMO ước tính khoảng $150.000 - 200.000\text{ VNĐ}$, có khả năng xử lý hơn 100 mẫu phân tích (chi phí vật liệu $< 2.000\text{ VNĐ/mẫu}$), chỉ bằng $1/15$ so với việc sử dụng cột SPE C18 hoặc hạt từ tính thương mại nhập ngoại (thường có giá từ $30.000 - 50.000\text{ VNĐ/cột}$).
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Độ đồng đều hình thái học của MicroPMO chức năng hóa: Mẫu MPA3 và MPC thu được dạng hạt hình cầu chưa hoàn toàn đồng nhất về kích thước ($1 - 5\text{ µm}$), một phần cấu trúc hạt còn trong giai đoạn tạo phôi.
- Phương pháp định lượng gián tiếp: Việc xác định nồng độ Angiotensin II trong hỗn hợp với BSA thông qua hiệu số hấp thụ quang học UV-Vis $\Delta A_{280}$ trên máy NanoDrop mang tính định hướng bán định lượng, chưa phân tách rạch ròi từng pic phổ của peptide và protein bị rò rỉ.
Định hướng nghiên cứu tiếp theo
- Tối ưu hóa điều kiện thủy nhiệt microPMO: Bổ sung các muối hữu cơ điều hướng cấu trúc (như Natri Salicylate hoặc Natri Succinate) để kiểm soát hình thái hạt microPMO đạt độ cầu hoàn hảo và đơn phân tán.
- Kiểm chứng bằng phương pháp Khối phổ chuẩn vàng: Sử dụng hệ thống sắc ký lỏng khối phổ phân giải cao (nanoLC-ESI-MS/MS và MALDI-TOF MS) để định danh chính xác trình tự amino acid của Angiotensin II sau khi làm giàu, đồng thời xác định giới hạn định lượng (LOQ) thực tế.
- Thử nghiệm trên mẫu bệnh phẩm người: Tiến hành thử nghiệm lâm sàng trên huyết tương toàn phần của bệnh nhân đái tháo đường và bệnh thận mạn tính.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------+
| CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI |
+-----------------------------------------------------------------------------+
|-- 1. SINH VIÊN & HỌC VIÊN NGHIÊN CỨU DƯỢC HỌC
| -> Nắm vững quy trình Sol-Gel, tối ưu hóa vật liệu mao quản nano.
|
|-- 2. KỸ SƯ HÓA DƯỢC & CHUYÊN VIÊN PHÒNG KIỂM NGHIỆM
| -> Sở hữu SOP chuẩn bị mẫu nhanh (35 phút), giảm 90% chi phí dung môi.
|
|-- 3. CÁC DOANH NGHIỆP SẢN XUẤT THIẾT BỊ & KIT CHẨN ĐOÁN
| -> Thiết kế Spin-Column giá thành rẻ, làm chủ công nghệ lõi nội địa.
|
|-- 4. CỘNG ĐỒNG Y KHOA & BỆNH NHÂN ĐÁI THÁO ĐƯỜNG
| -> Nâng cao độ nhạy chẩn đoán sớm biến chứng võng mạc, giảm biến chứng mù lòa.
- Sinh viên, học viên chuyên ngành Dược học & Hóa học: Tiếp cận tài liệu thực nghiệm chuẩn xác về hóa học vật liệu nano lai vô cơ - hữu cơ, phương pháp giải đoán phổ FTIR, FESEM, BET và động học hấp phụ.
- Kỹ sư và phân tích viên phòng xét nghiệm Y sinh: Ứng dụng quy trình tiền xử lý mẫu tinh gọn, rút ngắn thời gian chuẩn bị mẫu từ hàng giờ xuống còn 35 phút, tiết kiệm dung môi hữu cơ độc hại.
- Các viện nghiên cứu & Doanh nghiệp sản xuất Kit sinh học: Làm chủ công nghệ lõi tổng hợp vật liệu siêu xốp PMO tại Việt Nam, giảm sự phụ thuộc vào các sản phẩm cột chiết ngoại nhập đắt đỏ.
- Bác sĩ và bệnh nhân: Hỗ trợ kỹ thuật định lượng chính xác biomarker Angiotensin II ở nồng độ vết, nâng cao hiệu quả điều trị đích và dự phòng biến chứng tim mạch - thận - võng mạc.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để tổng hợp và triển khai vật liệu PMO là gì?
Hệ thống tổng hợp chỉ yêu cầu thiết bị cơ bản: bể ổn nhiệt ($25 - 95^\circ\text{C}$), máy khuấy từ gia nhiệt, hệ thống sinh hàn đun hồi lưu và máy ly tâm tốc độ cao ($12000\text{ rpm}$). Để kiểm soát chất lượng, cần tiếp cận các thiết bị phân tích FTIR, FE-SEM và máy đo quang phổ vi lượng (như NanoDrop với thể tích mẫu $1 - 3\text{ µL}$).
2. Tại sao vật liệu PMO trung tính (MPT, NPT) lại cho hiệu quả hấp phụ Angiotensin II tốt hơn vật liệu mang nhóm Amin hay Carboxyl?
Angiotensin II có điểm đẳng điện $\text{pI} = 6.7$. Trong dung dịch đệm phân tích $\text{PBS 1X}$ ($\text{pH} = 6.82$), phân tử peptide tồn tại ở trạng thái trung hòa điện tích (tổng điện tích ròng xấp xỉ bằng $0$). Khi đó, lực tương tác tĩnh điện bị triệt tiêu, quá trình hấp phụ vào mao quản PMO hoàn toàn do tương tác kỵ nước và liên kết hydro chi phối. Vật liệu trung tính cung cấp môi trường kỵ nước tối ưu và giảm thiểu lực cản tĩnh điện bề mặt, giúp peptide khuếch tán vào lòng mao quản thuận lợi nhất.
3. Quy trình này có thể tích hợp với các máy sắc ký tự động như HPLC hoặc LC-MS không?
Hoàn toàn tương thích. Dung dịch thôi giải hấp ($0.1%\text{ TFA}$ trong $\text{Acetonitrile/H}_2\text{O}$ tỷ lệ $50:50\text{ v/v}$) là dung môi chuẩn pha động trong sắc ký pha đảo và khối phổ. Dịch thôi sau $30\text{ phút}$ có thể tiêm trực tiếp vào cổng autosampler của hệ thống HPLC/LC-MS/MS mà không cần qua bước sấy bay hơi hoặc chuyển đổi pha dung môi.
4. Độ bền và khả năng tái sử dụng của vật liệu PMO như thế nào?
Nhờ khung silsesquioxane bắc cầu liên kết cộng hóa trị $\text{Si-C-C-Si}$, PMO có độ bền cơ học và tính ổn định thủy nhiệt vượt trội so với silica truyền thống. Quá trình hấp phụ Angiotensin II là hấp phụ vật lý thuận nghịch. Sau khi thôi giải hấp bằng dung môi hữu cơ phân cực, vật liệu chỉ cần rửa lại bằng Ethanol và đệm PBS là có thể tái sử dụng từ $5 - 10$ chu kỳ mà không suy giảm đáng kể dung lượng hấp phụ.
5. Chi phí dự toán và hiệu quả kinh tế so với kit thương mại ra sao?
Giá thành hóa chất để điều chế $1\text{ g}$ PMO (đủ cho 100 lần phân tích vi lượng) chưa đến $200.000\text{ VNĐ}$. Trong khi đó, 1 hộp cột chiết SPE C18 thương mại (50 cột) nhập khẩu có giá từ $2.500.000 - 4.000.000\text{ VNĐ}$. Việc tự chủ công nghệ giúp tiết kiệm hơn $85%$ chi phí vật tư tiêu hao trong các nghiên cứu proteomics quy mô lớn.
Kết luận
Khóa luận tốt nghiệp "Nghiên cứu tổng hợp vật liệu trên nền silic hữu cơ ứng dụng làm giàu phân tử sinh học Angiotensin II" đã thực hiện thành công các mục tiêu khoa học đề ra với những thành tựu nổi bật:
- Chế tạo thành công 6 hệ vật liệu silic hữu cơ siêu xốp tuần hoàn (NPT, NPA, NPC10, MPT, MPA3, MPC) với diện tích bề mặt kỷ lục lên tới $1423\text{ m}^2/\text{g}$ và đường kính mao quản phân bố đều đặn từ $2.0 - 5.0\text{ nm}$.
- Tối ưu hóa thành công quy trình tổng hợp, giảm $50%$ thời gian tinh sạch chất định hướng cấu trúc CTAB và giảm $91.7%$ thời gian phản ứng carboxyl hóa bằng SAA.
- Chứng minh cơ chế loại trừ kích thước (size-exclusion) kết hợp hấp phụ kỵ nước: làm giàu Angiotensin II tăng gấp 12.1 lần ở dung dịch đơn chất và tăng từ 5 đến 41 lần khi phân tách khỏi hỗn hợp protein nền BSA nồng độ cao ($1:1000$) chỉ trong thời gian hấp phụ siêu tốc $5\text{ phút}$ và thôi giải hấp $30\text{ phút}$.
Công trình tạo lập nền tảng khoa học vững chắc và cung cấp giải pháp kỹ thuật có tính ứng dụng thực tiễn cao cho lĩnh vực hóa dược phân tích, mở ra hướng đi đầy triển vọng trong việc phát triển các bộ kit nano làm giàu dấu ấn sinh học phục vụ sàng lọc, chẩn đoán sớm bệnh lý võng mạc đái tháo đường và các bệnh lý tim mạch phức tạp tại Việt Nam.
