Tổng quan nghiên cứu
Trong bối cảnh phát triển nhanh chóng của công nghệ nano và vật liệu plasmonic, việc thiết kế và chế tạo đế plasmonic có cấu trúc nano chính xác và hiệu quả đang trở thành một lĩnh vực nghiên cứu trọng điểm. Plasmonic là hiện tượng cộng hưởng dao động điện tử tự do trên bề mặt kim loại khi bị kích thích bởi ánh sáng, tạo ra sự tăng cường đáng kể cường độ trường điện từ gần bề mặt. Theo ước tính, các cấu trúc nano plasmonic có thể tăng cường tín hiệu quang học lên đến 10^10 lần, mở ra nhiều ứng dụng trong cảm biến sinh học, pin mặt trời màng mỏng, và kỹ thuật quang học nano.

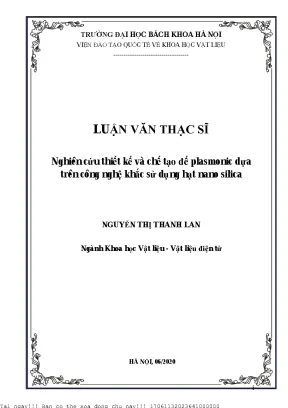

Luận văn tập trung nghiên cứu thiết kế và chế tạo đế plasmonic dựa trên công nghệ khắc sử dụng hạt nano silica, với mục tiêu phát triển quy trình chế tạo đế plasmonic có cấu trúc nano tuần hoàn, đồng nhất và có khả năng tăng cường hiệu quả cộng hưởng plasmon định xứ. Phạm vi nghiên cứu được thực hiện tại Viện Đào tạo Quốc tế về Khoa học Vật liệu, Trường Đại học Bách Khoa Hà Nội, trong giai đoạn từ năm 2019 đến 2020. Nghiên cứu không chỉ tập trung vào mô phỏng lý thuyết bằng phương pháp phần tử hữu hạn (FEM) mà còn thực hiện các thí nghiệm chế tạo sol nano silica bằng phương pháp sol-gel và phủ đơn lớp hạt nano silica trên đế silic bằng kỹ thuật quay phủ.
Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp một phương pháp chế tạo đế plasmonic có độ chính xác cao, chi phí hợp lý và khả năng ứng dụng rộng rãi trong các lĩnh vực như cảm biến sinh học, quang trắc môi trường và pin mặt trời màng mỏng. Kết quả nghiên cứu góp phần nâng cao hiệu suất thiết bị plasmonic thông qua việc tối ưu hóa cấu trúc nano và vật liệu sử dụng, đồng thời mở rộng hiểu biết về cơ chế cộng hưởng plasmon định xứ trong các cấu trúc nano phức tạp.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu dựa trên hai lý thuyết chính: lý thuyết plasmon định xứ (Localized Surface Plasmons - LSPs) và phương pháp phần tử hữu hạn (Finite Element Method - FEM) trong mô phỏng điện từ trường.
Plasmon định xứ (LSPs): Là dao động cộng hưởng của các điện tử dẫn trong hạt nano kim loại khi bị kích thích bởi ánh sáng có bước sóng tương đương hoặc lớn hơn kích thước hạt. Hiệu ứng này tạo ra sự tăng cường mạnh mẽ của trường điện từ gần bề mặt hạt nano, làm tăng đáng kể hiệu suất hấp thụ và tán xạ ánh sáng. LSPs phụ thuộc vào kích thước, hình dạng hạt nano và hằng số điện môi của vật liệu kim loại cũng như môi trường xung quanh.
Phương pháp phần tử hữu hạn (FEM): Là kỹ thuật số được sử dụng để giải các phương trình vi phân phức tạp mô tả sự phân bố trường điện từ trong cấu trúc nano plasmonic. FEM cho phép mô phỏng chính xác các cấu trúc có hình học phức tạp và vật liệu không đồng nhất, với khả năng chia lưới linh hoạt và áp dụng các điều kiện biên phù hợp như lớp hấp thụ hoàn hảo (PML) và điều kiện biên tuần hoàn.
Các khái niệm chuyên ngành quan trọng bao gồm: hiệu ứng plasmon bề mặt, cộng hưởng plasmon định xứ, tiết diện tán xạ và hấp thụ, đơn lớp hạt nano silica, kỹ thuật sol-gel, kỹ thuật quay phủ, và công nghệ khắc hạt nano (Nanosphere Lithography - NSL).
Phương pháp nghiên cứu
Nguồn dữ liệu: Nghiên cứu sử dụng dữ liệu thực nghiệm thu thập từ quá trình chế tạo sol nano silica và phủ đơn lớp hạt nano silica trên đế silic, kết hợp với dữ liệu mô phỏng điện từ trường bằng phần mềm COMSOL dựa trên phương pháp FEM.
Phương pháp phân tích: Mô phỏng FEM được thực hiện để khảo sát sự phân bố trường điện từ và hiệu ứng cộng hưởng plasmon trong cấu trúc đế plasmonic dạng cột nano silic ghép kim loại-điện môi. Các thông số như chiều cao cột, bán kính cột, và độ dày lớp kim loại được thay đổi để tối ưu hóa hiệu suất plasmonic. Thí nghiệm chế tạo sol silica sử dụng phương pháp sol-gel với các điều kiện phản ứng được kiểm soát nghiêm ngặt nhằm tạo ra hạt nano silica có kích thước đồng đều khoảng 200 nm. Đơn lớp hạt nano silica được phủ lên đế silic bằng kỹ thuật quay phủ với các tốc độ quay khác nhau để khảo sát ảnh hưởng đến độ đồng đều và mật độ xếp chặt của lớp hạt.
Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm 3 tháng chuẩn bị và tổng hợp tài liệu, 5 tháng thực hiện mô phỏng và thiết kế cấu trúc, 3 tháng tiến hành thí nghiệm chế tạo và phân tích mẫu, và 1 tháng tổng hợp kết quả và hoàn thiện luận văn.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Mô phỏng hiệu ứng cộng hưởng plasmon định xứ: Kết quả mô phỏng FEM cho thấy cấu trúc đế plasmonic dạng cột nano silic với đỉnh cột phủ đĩa kim loại-điện môi tạo ra sự tăng cường điện trường gần bề mặt đáng kể. Điện trường được tăng cường gấp khoảng 10-15 lần tại bước sóng cộng hưởng plasmon (~610 nm). Khi chiều cao cột tăng từ 40 nm lên 400 nm, cường độ điện trường tăng lên khoảng 30%, đồng thời bước sóng cộng hưởng dịch chuyển nhẹ về phía bước sóng dài hơn.
Ảnh hưởng của kích thước cột và lớp kim loại: Bán kính cột nano silic thay đổi trong khoảng 50-70 nm ảnh hưởng đến vị trí và cường độ cộng hưởng plasmon. Bán kính lớn hơn làm tăng cường độ điện trường nhưng có thể gây dịch chuyển bước sóng cộng hưởng. Độ dày lớp kim loại vàng từ 10 nm đến 30 nm cũng ảnh hưởng đến hiệu suất plasmonic, với độ dày 20 nm cho hiệu suất tối ưu, cân bằng giữa tăng cường trường và giảm tổn hao do hấp thụ kim loại.
Chế tạo sol nano silica: Thí nghiệm chế tạo sol silica bằng phương pháp sol-gel thu được hạt nano silica có kích thước trung bình khoảng 200 nm với độ phân bố kích thước đồng đều ±15 nm. So sánh với sol silica thương mại, mẫu tự chế tạo có kích thước hạt tương đương nhưng có ưu điểm về kiểm soát kích thước và độ đồng đều cao hơn.
Phủ đơn lớp hạt nano silica: Kết quả phủ đơn lớp hạt silica trên đế silic bằng kỹ thuật quay phủ cho thấy tốc độ quay 2000 vòng/phút tạo ra lớp phủ đồng đều, xếp chặt với tỷ lệ che phủ đạt khoảng 85%. Tốc độ quay thấp hơn (1500 vòng/phút) dẫn đến lớp phủ không đồng đều, trong khi tốc độ cao hơn (3000 vòng/phút) làm giảm mật độ xếp chặt do lực ly tâm quá lớn.
Thảo luận kết quả
Các kết quả mô phỏng và thực nghiệm cho thấy sự tương thích tốt giữa thiết kế cấu trúc nano và quy trình chế tạo vật liệu. Việc sử dụng phương pháp phần tử hữu hạn (FEM) giúp dự đoán chính xác sự phân bố trường điện từ và tối ưu hóa các thông số cấu trúc như chiều cao cột, bán kính cột và độ dày lớp kim loại. Sự tăng cường điện trường gần bề mặt đạt được là cơ sở vật lý quan trọng cho các ứng dụng như cảm biến sinh học và pin mặt trời màng mỏng.
So với các nghiên cứu trước đây, kết quả này khẳng định hiệu quả của phương pháp khắc sử dụng hạt nano silica trong việc tạo ra cấu trúc nano tuần hoàn, đồng nhất với độ chính xác cao. Việc chế tạo sol silica bằng phương pháp sol-gel trong nước cũng cho thấy khả năng kiểm soát kích thước hạt tốt, phù hợp cho việc tạo đơn lớp hạt nano xếp chặt trên đế silic.
Các biểu đồ phân bố điện trường và phổ phản xạ thu được từ mô phỏng có thể được trình bày dưới dạng đồ thị bước sóng so với cường độ điện trường, minh họa sự dịch chuyển cộng hưởng và mức tăng cường trường theo các tham số cấu trúc. Hình ảnh FESEM cung cấp bằng chứng trực quan về sự đồng đều và mật độ xếp chặt của lớp hạt nano silica trên đế.
Đề xuất và khuyến nghị
Tối ưu hóa quy trình quay phủ: Đề xuất điều chỉnh tốc độ quay phủ trong khoảng 1800-2200 vòng/phút để đạt được lớp phủ đơn lớp hạt nano silica đồng đều và mật độ xếp chặt cao, nhằm nâng cao hiệu suất plasmonic của đế.
Điều chỉnh kích thước cấu trúc nano: Khuyến nghị nghiên cứu thêm về ảnh hưởng của bán kính cột nano trong khoảng 50-70 nm và chiều cao cột từ 200-400 nm để tối ưu hóa bước sóng cộng hưởng plasmon phù hợp với ứng dụng cụ thể như cảm biến hoặc pin mặt trời.
Phát triển vật liệu kim loại phủ: Đề xuất sử dụng lớp kim loại vàng có độ dày khoảng 20 nm để cân bằng giữa tăng cường trường điện từ và giảm tổn hao hấp thụ, đồng thời nghiên cứu các vật liệu kim loại thay thế có suy hao thấp hơn như bạc hoặc hợp kim vàng-bạc.
Mở rộng ứng dụng đế plasmonic: Khuyến nghị phối hợp với các nhóm nghiên cứu trong lĩnh vực y sinh và quang học để ứng dụng đế plasmonic trong phát hiện sinh học, tán xạ Raman tăng cường bề mặt (SERS) và cải thiện hiệu suất pin mặt trời màng mỏng trong vòng 1-2 năm tới.
Đối tượng nên tham khảo luận văn
Nhà nghiên cứu vật liệu nano: Luận văn cung cấp kiến thức sâu sắc về thiết kế cấu trúc nano plasmonic và phương pháp chế tạo sol-gel, phù hợp cho các nhà khoa học phát triển vật liệu nano có tính chất quang học đặc biệt.
Kỹ sư công nghệ chế tạo: Các kỹ thuật quay phủ, khắc hạt nano và phủ kim loại được trình bày chi tiết giúp kỹ sư cải tiến quy trình sản xuất đế plasmonic với độ chính xác cao và chi phí hợp lý.
Chuyên gia trong lĩnh vực cảm biến sinh học: Đế plasmonic với khả năng tăng cường tín hiệu quang học có thể ứng dụng trong phát hiện phân tử sinh học ở nồng độ thấp, hỗ trợ phát triển các thiết bị cảm biến sinh học nhạy và ổn định.
Nhà phát triển pin mặt trời màng mỏng: Nghiên cứu về cấu trúc nano plasmonic giúp cải thiện hiệu suất hấp thụ ánh sáng và tăng cường hiệu quả chuyển đổi năng lượng, là tài liệu tham khảo hữu ích cho các dự án phát triển pin mặt trời thế hệ mới.
Câu hỏi thường gặp
Đế plasmonic là gì và tại sao quan trọng?
Đế plasmonic là cấu trúc vật liệu nano có khả năng tạo ra cộng hưởng plasmon định xứ, giúp tăng cường trường điện từ gần bề mặt. Điều này quan trọng vì nó nâng cao hiệu suất các thiết bị quang học như cảm biến và pin mặt trời.Phương pháp sol-gel có ưu điểm gì trong chế tạo hạt nano silica?
Phương pháp sol-gel cho phép kiểm soát kích thước và hình dạng hạt nano silica đồng đều, chi phí thấp và dễ thực hiện trong phòng thí nghiệm, phù hợp cho sản xuất quy mô nhỏ và nghiên cứu.Tại sao sử dụng phương pháp phần tử hữu hạn (FEM) trong mô phỏng?
FEM cho phép mô phỏng chính xác các cấu trúc nano phức tạp với điều kiện biên linh hoạt, giúp dự đoán hiệu ứng plasmonic và tối ưu hóa thiết kế trước khi thực hiện thí nghiệm.Ảnh hưởng của kích thước cột nano đến hiệu suất plasmonic như thế nào?
Kích thước cột nano ảnh hưởng đến bước sóng cộng hưởng và cường độ điện trường tăng cường. Kích thước phù hợp giúp đạt hiệu suất tối ưu, trong khi kích thước quá lớn hoặc nhỏ có thể làm giảm hiệu quả cộng hưởng.Ứng dụng thực tế của đế plasmonic trong công nghiệp là gì?
Đế plasmonic được ứng dụng trong cảm biến sinh học phát hiện phân tử ở nồng độ thấp, pin mặt trời màng mỏng tăng hiệu suất hấp thụ ánh sáng, và các thiết bị quang học nano như ăng-ten quang và bộ lọc quang học.
Kết luận
- Đã thiết kế và mô phỏng thành công cấu trúc đế plasmonic dạng cột nano silic ghép kim loại-điện môi với hiệu ứng cộng hưởng plasmon định xứ mạnh mẽ.
- Chế tạo sol nano silica bằng phương pháp sol-gel thu được hạt nano kích thước đồng đều khoảng 200 nm, phù hợp cho việc tạo đơn lớp hạt nano xếp chặt trên đế silic.
- Kỹ thuật quay phủ được tối ưu để phủ đơn lớp hạt nano silica đồng đều với tỷ lệ che phủ cao, tạo điều kiện thuận lợi cho quy trình khắc hạt nano chế tạo đế plasmonic.
- Nghiên cứu mở ra hướng phát triển đế plasmonic có độ chính xác cao, chi phí hợp lý, ứng dụng rộng rãi trong cảm biến sinh học, quang trắc môi trường và pin mặt trời màng mỏng.
- Đề xuất các bước tiếp theo bao gồm mở rộng nghiên cứu vật liệu kim loại phủ, tối ưu hóa cấu trúc nano và ứng dụng thực tế trong các thiết bị quang học tiên tiến.
