Tổng quan về giáo trình

Tài liệu "Khái Niệm Cơ Bản Về Dòng Điện Cho Kỹ Thuật Viên Điện Tử" (do GC Com Co phát hành) là tài liệu đào tạo chuyên môn thuộc khối kiến thức cơ sở ngành kỹ thuật điện - điện tử. Trong chương trình đào tạo kỹ thuật viên và sinh viên ngành điện tử viễn thông, tự động hóa và cơ điện tử, tài liệu giữ vị trí học phần nền tảng, cung cấp các nguyên lý vật lý điện từ và cơ sở phân tích mạch trước khi người học tiếp cận các học phần chuyên sâu về mạch điện tử tương tự, mạch số và kỹ thuật sửa chữa thiết bị.

Mục tiêu học tập của tài liệu tập trung vào bốn chuẩn đầu ra cụ thể:

  1. Mô tả được cấu trúc vật chất, bản chất hạt mang điện, cơ chế hình thành dòng điện một chiều, dòng điện xoay chiều và các tác dụng vật lý của dòng điện.
  2. Vận dụng các định luật mạch cơ bản (định luật Ohm, công thức tính điện năng, công suất, cảm kháng, dung kháng) để tính toán thông số sụt áp, dòng điện và phối hợp linh kiện.
  3. Nhận diện hình dáng, ký hiệu, đọc chính xác thông số kỹ thuật (theo bảng mã màu quốc tế và mã số) của các linh kiện điện tử thụ động và tích cực: điện trở, tụ điện, cuộn dây, diode và transistor.
  4. Làm chủ quy trình thao tác trên các thiết bị đo lường chuyên dụng gồm đồng hồ vạn năng kim (VOM) và đồng hồ số (Digital) để đo kiểm đại lượng điện và chẩn đoán trạng thái linh kiện.

Cấu trúc giáo trình được xây dựng thành 50 trang tài liệu kỹ thuật, chia thành 8 khối chuyên đề nối tiếp logic từ lý thuyết hạt vi mô đến mạch ứng dụng và kỹ thuật đo kiểm thực địa. Điểm đặc sắc của tài liệu là phương pháp tiếp cận gắn liền mô hình hóa trực quan (như mô hình bình nước biểu diễn hiệu điện thế) với các chỉ dẫn kỹ thuật định lượng và hệ thống bảng tra cứu chuẩn công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Tài liệu triển khai nội dung qua các khối chủ đề theo tiến trình sư phạm:

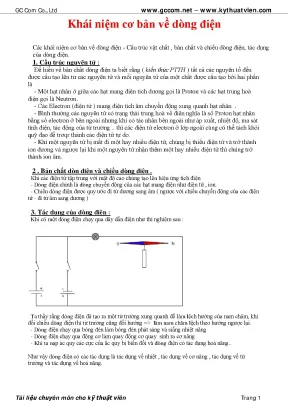

  1. Bản chất dòng điện và các đại lượng cơ bản (Trang 1 - 4): Trình bày cấu trúc nguyên tử gồm hạt nhân mang điện dương (Proton), hạt trung hòa (Neutron) và electron mang điện âm; cơ chế hình thành electron tự do, ion dương và ion âm khi có tác nhân bên ngoài. Định nghĩa dòng điện là dòng chuyển động có hướng của các hạt mang điện với chiều quy ước từ dương sang âm. Bốn tác dụng của dòng điện gồm: tác dụng từ trường (làm lệch nam châm), nhiệt năng (phát quang/nhiệt ở bóng đèn), cơ năng (quay động cơ) và hóa năng (nạp ắc quy). Phân tích cường độ dòng điện $I$ (Ampe, $\text{kA}$, $\text{MA}$, $\text{mA}$, $\mu\text{A}$), điện áp/hiệu điện thế $U_{AB} = U_A - U_B$ ($\text{V}$, $\text{kV}$, $\text{mV}$, $\mu\text{V}$) qua mô hình bình nước. Thiết lập định luật Ohm $I = U/R$, công thức mạch nối tiếp ($U = U_1 + U_2 + U_3$, $I_1 = I_2 = I_3$), mạch song song ($I = I_1 + I_2 + I_3$, $U_1 = U_2 = U_3$), điện năng $W = U \cdot I \cdot t$ ($\text{Joule}$, $\text{Wh}$, $\text{kWh}$) và công suất $P = W/t = U \cdot I = I^2 \cdot R$. Khảo sát từ trường, cực Bắc (N) - cực Nam (S), cường độ từ trường $H$ ($\text{A/m}$), độ từ cảm $B = \mu \cdot H$, từ thông và ứng dụng nam châm vĩnh cửu trong loa, micro, động cơ DC.
  2. Dòng điện xoay chiều và mạch R-L-C (Trang 5 - 9): Khảo sát chu kỳ $T$ ($\text{s}$), tần số $F = 1/T$ ($\text{Hz}$), các dạng sóng (sin, xung vuông, xung nhọn); quan hệ pha (cùng pha, lệch pha, ngược pha $180^\circ$); quan hệ giữa biên độ đỉnh và giá trị hiệu dụng ($U_{\text{đỉnh}} \approx 1,4 \cdot U_{\text{hd}}$, ví dụ điện lưới $220\text{V AC}$ có biên độ đỉnh $\sim 300\text{V}$); công suất $P = U \cdot I \cdot \cos\alpha$. Phân tích đáp ứng xoay chiều: qua điện trở thuần ($I$ cùng pha $U$, $I = U/R$); qua tụ điện ($I$ sớm pha $90^\circ$, dung kháng $Z_C = 1/(2\pi F C)$, ngăn hoàn toàn dòng DC khi $F=0, Z_C = \infty$); qua cuộn dây ($I$ trễ pha $90^\circ$, cảm kháng $Z_L = 2\pi F L$, dòng DC chỉ chịu điện trở thuần $R$).
  3. Kỹ thuật đo lường bằng đồng hồ vạn năng VOM và Digital (Trang 10 - 19): Hướng dẫn sử dụng đồng hồ kim VOM (nội trở $20,\text{k}\Omega/\text{V}$, nguồn pin $1,5\text{V} \times 2$ và pin $9\text{V}$) với 4 chức năng: đo điện trở, đo áp DC, đo áp AC, đo dòng điện. Chỉ rõ các lỗi thao tác gây hỏng thiết bị (để nhầm thang đo dòng hoặc thang đo điện trở đo vào nguồn AC/DC) và trường hợp đo sai (để thang AC đo áp DC báo sai gấp 2 lần). Hướng dẫn đồng hồ số Digital với các chức năng đo điện áp, đo dòng qua cổng $20\text{A}/\text{mA}$, đo tần số $\text{Hz}$ và đo mức logic ($\blacktriangle$ mức cao 1, $\blacktriangledown$ mức thấp 0).
  4. Linh kiện điện trở và tụ điện (Trang 20 - 37): Điện trở dây dẫn $R = \rho \cdot L/S$, đơn vị $\Omega$, $\text{k}\Omega$, $\text{M}\Omega$. Quy ước màu quốc tế (Đen=0, Nâu=1, Đỏ=2, Cam=3, Vàng=4, Xanh lá=5, Xanh lơ=6, Tím=7, Xám=8, Trắng=9, Nhũ vàng=$-1$/sai số 5%, Nhũ bạc=$-2$/sai số 10%); cách đọc trở 4 vòng màu và 5 vòng màu; bảng 150 giá trị điện trở thông dụng; tính toán công suất tiêu thụ $P = U^2/R$ và quy tắc chọn công suất danh định $\ge 2P_{\text{tiêu thụ}}$; cấu tạo biến trở, chiết áp; ứng dụng hạn dòng bóng đèn, cầu phân áp $U_1 = U \cdot [R_1/(R_1+R_2)]$, định thiên transistor và dao động RC dùng IC 555. Tụ điện $C = \xi \cdot S/d$ ($\text{F}$, $\mu\text{F}$, $\text{nF}$, $\text{pF}$); đặc tính phóng nạp; cách đọc tụ hóa, tụ gốm/giấy (mã 3 chữ số kèm chữ cái sai số K/J); quy tắc chọn điện áp tụ $U_{\text{max}} \ge 1,4 U_{\text{mạch}}$; ghép nối tiếp và song song; ứng dụng lọc nguồn chỉnh lưu và dao động đa hài 2 transistor.
  5. Linh kiện bán dẫn Diode và Transistor (Trang 38 - 50): Cấu trúc chất bán dẫn Si và Ge (hóa trị 4), bán dẫn loại N (pha Phospho dư electron), bán dẫn loại P (pha Indium tạo lỗ trống). Tiếp giáp P-N và nguyên lý Diode (sụt áp thuận Si là $0,6\text{V}$, Ge là $0,2\text{V}$, điện áp đánh thủng ngược $\sim 1000\text{V}$). Các loại diode chuyên dụng: Diode Zener (ổn áp ngược, dòng ngược $\le 30\text{mA}$), Photo Diode, LED ($1,7 - 2,2\text{V}$, dòng $5 - 20\text{mA}$), Varicap (biến dung trong mạch cộng hưởng TV), Diode xung (chỉnh lưu cao tần vài chục $\text{kHz}$), Diode nắn điện 50Hz (1A, 2A, 5A). Cấu tạo BJT (NPN và PNP), hệ số khuếch đại $I_C = \beta \cdot I_B$; ký hiệu theo xuất xứ Nhật Bản (A, B là PNP; C, D là NPN), Mỹ (2N...), Trung Quốc (3A, 3B, 3C, 3D); cách nhận diện chân E-C-B và quy trình đo kiểm tra chất lượng bằng thang $\times 1,\Omega$.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật lý điện từ cơ sở: Thuyết electron, cơ chế chuyển động của điện tích tự do trong kim loại và chất bán dẫn, quan hệ trường lực từ và độ từ cảm.
  • Hệ thống định luật mạch: Định luật Ohm cho mạch một chiều, công thức trở kháng phức cho mạch xoay chiều qua các phần tử $R, L, C$, quan hệ góc lệch pha $\alpha$.
  • Mô hình tiếp giáp bán dẫn: Bản chất tiếp giáp P-N, cơ chế phân cực thuận/nghịch, mô hình hai diode tương đương trong cấu trúc phân lớp bán dẫn của Transistor lưỡng cực.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu và đọc chuẩn xác thông số điện trở theo mã màu, giải mã ký hiệu tụ điện, tính chọn trở hạn dòng và công suất an toàn cho linh kiện.
  • Kỹ năng phân tích (Analytical skills): Tính toán phân bổ điện áp trong cầu phân áp, xác định cảm kháng/dung kháng theo tần số hoạt động, phân tích điều kiện công suất $P=0$ qua phần tử $L, C$.
  • Năng lực thực hành (Practical competencies): Vận hành thành thạo thiết bị đo VOM/Digital; đo phóng nạp kiểm tra tụ khô/rò/chập; kiểm tra cực tính và phát hiện hư hỏng đứt/chập/dò của Diode và Transistor trên bo mạch.

Phương pháp giảng dạy và học tập

Tài liệu áp dụng phương pháp sư phạm quy nạp trực quan kết hợp thực nghiệm kỹ thuật. Mỗi khái niệm lý thuyết trừu tượng đều được làm rõ bằng các mô hình vật lý tương đương. Cụ thể, khái niệm hiệu điện thế và chiều dòng điện được giải thích qua mô hình hai bình nước có chênh lệch mức nước nối bằng ống dẫn; đặc tính tích trữ năng lượng của tụ điện được làm rõ qua thí nghiệm đóng ngắt công tắc làm bóng đèn lóe sáng khi nạp và phóng điện.

Hệ thống bài tập và tình huống kỹ thuật được thiết kế bám sát thực tế sản xuất và sửa chữa:

  • Bài tập nhận diện nhanh: Bố trí các bảng thực hành "Đoán nhanh kết quả trị số điện trở" nhằm hình thành phản xạ giải mã vòng màu trước khi tra kết quả.
  • Case studies phân tích mạch: Tính toán chọn điện trở hạn dòng và định mức công suất khi ghép bóng đèn 9V-2W vào nguồn 12V ($R = 13,5,\Omega$, $P > 6/9,\text{W}$); tính chọn điện trở hạn dòng bảo vệ Diode Zener khi điện áp đầu vào biến động để dòng qua diode luôn nhỏ hơn $30\text{mA}$.
  • Bài tập thực nghiệm mạch mẫu: Cung cấp sơ đồ nguyên lý và thông số linh kiện để lắp ráp mạch tạo dao động đa hài sử dụng 2 transistor điều khiển 2 LED, mạch dao động RC tích hợp vi mạch định thời IC 555, mạch lọc nguồn DC sau chỉnh lưu.

Phương pháp đánh giá kết quả học tập tập trung vào năng lực thao tác thực hành: khả năng chọn đúng thang đo trên VOM, tuân thủ quy tắc an toàn không làm cháy thiết bị đo, và độ chính xác trong việc xác định các lỗi linh kiện (tụ giảm điện dung, transistor đứt mối nối BE/BC hoặc chập CE). Đối với người tự học, tài liệu khuyến nghị lộ trình 4 bước: học thuộc công thức định luật, luyện đọc mã quy ước, quan sát hình ảnh vị trí chân linh kiện và thực hành đo kiểm so sánh giữa linh kiện mới và linh kiện hỏng.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ định hướng kỹ thuật ứng dụng thực hành, tinh giản tối đa các phép toán giải tích phức tạp để tập trung vào các công thức tính nhanh và quy tắc thiết kế an toàn:

  • Nguyên tắc an toàn thực nghiệm: Thiết lập các quy tắc thực tế như chọn công suất danh định của điện trở $P_{\text{danh định}} \ge 2 P_{\text{tiêu thụ}}$ để chống cháy mạch; chọn điện áp chịu đựng của tụ điện $U_{\text{max}} \ge 1,4 U_{\text{mạch}}$ hoạt động; hướng dẫn hút trống một chân tụ khi đo kiểm trực tiếp trên mạch in.
  • Tích hợp hai nền tảng đo lường: Cung cấp hướng dẫn chi tiết song song cho cả đồng hồ vạn năng chỉ thị kim (VOM cơ khí với trở kháng $20,\text{k}\Omega/\text{V}$, có ưu thế quan sát quán tính phóng nạp của tụ) và đồng hồ vạn năng số (Digital VOM có trở kháng cao không sụt áp, đo được tần số $\text{Hz}$ và kiểm tra mức logic $1/0$ cho mạch vi xử lý).
  • Gắn liền ứng dụng công nghiệp thực tế: Minh họa các ứng dụng chuyên dụng của linh kiện gồm: Diode xung hoạt động ở dải tần vài chục $\text{kHz}$ trong biến áp nguồn xung; Diode Varicap thay đổi điện dung theo điện áp nghịch trong mạch cộng hưởng chọn kênh TV màu; chiết áp điều chỉnh âm sắc (Bass, Treble, Volume) trong thiết bị âm tần.
  • Chuẩn hóa hệ thống quy ước quốc tế: Cung cấp bảng tra cứu 150 trị số điện trở tiêu chuẩn thương mại; hệ thống hóa phương pháp đọc mã linh kiện bán dẫn theo các chuẩn chế tạo phổ biến gồm chuẩn Nhật Bản (JIS với các dòng A564, B733, C828, D1555), chuẩn Mỹ (JEDEC với tiền tố 2N...) và chuẩn Trung Quốc (tiền tố 3...).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục kỹ thuật và đào tạo nghề:

  • Sinh viên đại học, cao đẳng và học viên trường nghề: Dành cho sinh viên năm thứ nhất và năm thứ hai các ngành Kỹ thuật Điện tử, Kỹ thuật Điều khiển & Tự động hóa, Điện tử Viễn thông, Công nghệ Kỹ thuật Cơ điện tử, Kỹ thuật Máy tính và học viên các lớp kỹ thuật viên sửa chữa điện tử dân dụng/công nghiệp.
  • Yêu cầu kiến thức tiên quyết: Người học chỉ cần nắm vững kiến thức vật lý và toán học phổ thông (khái niệm nguyên tử, các phép tính đại số cơ bản) để tiếp thu toàn bộ nội dung trong tài liệu.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng tài liệu làm khung bài giảng lý thuyết linh kiện điện tử cơ bản, tài liệu hướng dẫn thí nghiệm xưởng, hoặc ngân hàng dữ liệu để xây dựng các trạm kiểm tra kỹ năng đo đạc và chẩn đoán mạch.
  • Kỹ thuật viên thực tế và người tự học: Đóng vai trò là cẩm nang tra cứu thông số tại bàn sửa chữa để tra cứu nhanh mã màu điện trở, giải mã ký hiệu tụ gốm, xác định nhanh thứ tự chân E-C-B và thực hiện các bước đo kiểm tra sống/chết của linh kiện bán dẫn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu phù hợp cho sinh viên bắt đầu học chuyên ngành kỹ thuật điện - điện tử, học viên các trung tâm dạy nghề kỹ thuật, và kỹ thuật viên cần củng cố quy trình đo kiểm linh kiện phần cứng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học chỉ cần kiến thức vật lý đại cương ở mức trung học phổ thông về cấu trúc nguyên tử và các phép biến đổi toán học số học cơ bản.

3. Điểm khác biệt của tài liệu so với các giáo trình thuần lý thuyết là gì?
Tài liệu tập trung trực tiếp vào kỹ năng thực hành: hướng dẫn chi tiết quy trình đo kiểm, phân tích các trường hợp sai thang đo làm hỏng đồng hồ đo, cung cấp các bảng mã chuẩn công nghiệp (JIS, JEDEC, bảng màu quốc tế) và cách phân biệt linh kiện tốt - hỏng.

4. Làm thế nào để tự học giáo trình đạt hiệu quả cao nhất?
Người học cần kết hợp đọc lý thuyết với việc thực hành đo đạc trực tiếp trên đồng hồ VOM/Digital cùng các linh kiện rời; chủ động giải các bài tập đọc nhanh vòng màu và tự lắp ráp các mạch ứng dụng mẫu được hướng dẫn trong tài liệu.

5. Tài liệu có cung cấp các bảng tra cứu kỹ thuật kèm theo không?
Tài liệu tích hợp sẵn bảng quy ước mã màu quốc tế, bảng danh mục 150 giá trị điện trở thông dụng, bảng mã tiền tố transistor theo quốc gia sản xuất và sơ đồ nguyên lý của các mạch thực hành tiêu biểu (mạch 555, mạch dao động đa hài).

Kết luận

Giáo trình "Khái Niệm Cơ Bản Về Dòng Điện Cho Kỹ Thuật Viên Điện Tử" cung cấp hệ thống kiến thức hoàn chỉnh từ bản chất vật lý dòng điện, các định luật mạch điện cơ bản, đặc tính dòng xoay chiều trên các phần tử $R, L, C$ cho đến nguyên lý hoạt động và phương pháp đo kiểm các linh kiện bán dẫn Diode, Transistor.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững định luật Ohm và tính toán công suất an toàn, chuyển tiếp sang phân tích đáp ứng xoay chiều, làm chủ kỹ thuật vận hành đồng hồ đo VOM/Digital, và hoàn thiện bằng kỹ năng kiểm tra, phân cực cho linh kiện bán dẫn. Để đạt hiệu quả thực hành cao, người học nên kết hợp sử dụng tài liệu cùng các bộ linh kiện thí nghiệm cơ bản (điện trở công suất, tụ hóa, tụ gốm, diode chỉnh lưu, transistor C828/A564/D1555) và thiết bị đo vạn năng tiêu chuẩn.
