Tổng quan về giáo trình

Giáo trình "MĐ 13: Điện tử cơ bản" (Bài 1: Các khái niệm cơ bản và Bài 2: Linh kiện thụ động) là học phần cơ sở thuộc khối kiến thức kỹ thuật điện - điện tử trong chương trình đào tạo kỹ sư và cử nhân kỹ thuật. Tài liệu này đóng vai trò xác lập nền tảng vật lý và kỹ thuật mạch trước khi sinh viên tiếp cận các học phần nâng cao như Điện tử tương tự, Điện tử số và Thiết kế vi mạch.

Mục tiêu học tập của giáo trình được xác định cụ thể:

  • Phân tích bản chất dẫn điện và cách điện của vật chất dựa trên cấu trúc nguyên tử và các điều kiện tác động bên ngoài (nhiệt độ môi trường, điện trường, bề dày vật liệu).
  • Giải thích bản chất vật lý của dòng điện trong 5 môi trường: kim loại, chất điện phân, chất khí, chân không và chất bán dẫn.
  • Nhận dạng, phân loại, giải mã thông số kỹ thuật và tính toán các mạch ghép nối tiếp, song song của các linh kiện thụ động: điện trở (Resistor), tụ điện (Capacitor), cuộn cảm (Inductor) và biến áp (Transformer).
  • Thực hiện quy trình đo kiểm, đánh giá trạng thái kỹ thuật của linh kiện (hoạt động tốt, rò điện, chập mạch, khô dung môi) bằng đồng hồ vạn năng (VOM).

Cấu trúc giáo trình phát triển tuần tự từ cơ chế vật lý chất rắn vi mô đến đặc tính làm việc và phương pháp đo kiểm linh kiện thực tế. Tài liệu được hệ thống hóa thông qua các bảng tra thông số vật liệu (Bảng 1.1, Bảng 1.2), bảng sai số kỹ thuật (Bảng 2.2), bảng giá trị tiêu chuẩn sản xuất (Bảng 2.1) cùng các sơ đồ phân loại và công thức giải tích mạch cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình tập trung vào hai chuyên đề nền tảng:

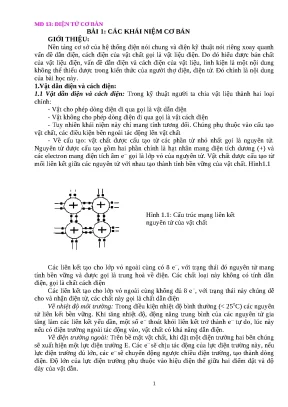

1. Bài 1: Các khái niệm cơ bản

  • Vật dẫn điện và cách điện: Cấu trúc vỏ nguyên tử (lớp vỏ ngoài cùng 8 electron tạo tính bền vững cách điện; thiếu 8 electron dễ cho/nhận hạt dẫn). Bốn yếu tố chi phối tính dẫn điện: cấu tạo nguyên tử, nhiệt độ ($< 25^\circ\text{C}$ liên kết bền, nhiệt tăng sinh electron tự do), điện trường ngoài ($E$) và độ dày vật chất.
  • Thông số vật liệu dẫn điện và cách điện: Bảng tra 1.1 cung cấp điện trở suất, hệ số nhiệt, nhiệt độ nóng chảy và tỷ trọng của đồng đỏ, thau, nhôm, bạc, niken, thiếc, chì, sắt, maganin ($80%\text{ Cu}, 12%\text{ Mn}, 2%\text{ Ni}$), contantan ($60%\text{ Cu}, 40%\text{ Ni}, 1%\text{ Mn}$) và niken-crôm ($67%\text{ Ni}, 16%\text{ Fe}, 15%\text{ Cr}, 1{,}5%\text{ Mn}$). Bảng tra 1.2 trình bày độ bền điện ($\text{kV/mm}$), nhiệt độ chịu đựng, hằng số điện môi ($\varepsilon$), góc tổn hao của mica, sứ, thủy tinh, gốm, bakêlit, êbônit, pretspan, giấy tụ, cao su, lụa cách điện, sáp, paraphin, nhựa thông, êpoxi và plastic.
  • Điện trở cách điện của linh kiện và mạch in: Điện áp đánh thủng danh định (ví dụ tụ $47\mu\text{F}/25\text{V}$, điện trở $100\Omega/2\text{W}$) và tương quan khoảng cách đường mạch theo điện áp và độ ẩm.
  • Dòng điện trong các môi trường: Dòng electron trong kim loại; dòng ion dương và ion âm trong chất điện phân (ứng dụng mạ điện, đúc kim loại); sự ion hóa và phóng điện chất khí (ứng dụng đèn neon, bộ chống sét cao áp spac); bức xạ nhiệt electron trong chân không ở áp suất $\approx 0{,}001\text{ at}$ (đèn điện tử chân không, đèn hình); dòng hạt dẫn electron và lỗ trống trong chất bán dẫn thuần, bán dẫn pha tạp loại P (tạp chất 3 hóa trị), loại N (tạp chất 5 hóa trị), cấu trúc tiếp giáp P-N và phân loại vi mạch IC (tương tự, số, chân cắm, dán bề mặt SMD).

2. Bài 2: Linh kiện thụ động

  • Điện trở: Khái niệm linh kiện tiêu thụ năng lượng; phân loại theo cấu tạo (hợp chất cacbon, màng cacbon, màng kim loại, dây quấn, oxit kim loại) và công dụng (biến trở, triết áp, nhiệt trở NTC/PTC, điện trở tùy áp VDR, dãy điện trở SIP/DIP, quang trở CdS, điện trở dán SMD kích thước $0{,}6\text{mm} \times 0{,}3\text{mm}$); quy ước đọc trị số qua 4 vòng màu, 5 vòng màu, mã ký tự số (104, 4K7J); phương pháp đo kiểm bằng VOM; công thức ghép nối tiếp ($R_{\text{tđ}} = \sum R_i$) và song song ($\frac{1}{R_{\text{tđ}}} = \sum \frac{1}{R_i}$).
  • Tụ điện: Bản chất tích trữ năng lượng điện trường; công thức điện dung $C = \frac{\varepsilon S}{d}$; quá trình phóng nạp; phân loại tụ không phân cực và phân cực (tụ giấy, tụ gốm đĩa, tụ gốm đa lớp COG/X7R/Z5U, tụ dầu, tụ hóa nhôm, tụ tantalium, siêu tụ hóa, tụ hóa sinh từ tảo nâu, tụ màng mỏng, tụ mica, tụ xoay, tụ vi chỉnh); cách đọc mã trị số (103 = 10nF, 100K); phương pháp dùng thang đo ôm trên VOM kiểm tra hiện tượng rò, chập hoặc khô dung môi; công thức ghép nối tiếp và song song; ứng dụng lọc nguồn và mạch dao động đa hài.
  • Cuộn cảm và biến áp: Lưu trữ năng lượng từ trường ($W_L = \frac{1}{2} L I^2$); hệ số tự cảm $L = \mu_r \mu_0 \frac{n^2 S}{l}$; cảm kháng $Z_L = 2\pi f L$; trở kháng phức $Z_L = R_L + jX_L$ với môđun $|Z_L| = \sqrt{R_L^2 + X_L^2}$; hệ số phẩm chất $Q = \frac{X_L}{R_L}$; điện dung riêng ký sinh và tần số giới hạn $f_0$; phân loại lõi không khí ($<1\text{mH}$), lõi sắt bụi, lõi ferit, lõi sắt từ; cấu tạo và nguyên lý của loa điện động ($4\Omega - 16\Omega$, dải tần $20\text{Hz} - 20.000\text{Hz}$), micro ($600\Omega$), rơ le và máy biến áp.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành hệ thống lý thuyết cốt lõi qua 3 khối kiến thức:

  1. Lý thuyết dẫn điện và vật liệu kỹ thuật điện: Quy tắc 8 electron lớp ngoài cùng, sự bứt phá liên kết nhiệt sinh electron tự do và lỗ trống, các tham số vật lý của vật liệu dẫn điện (điện trở suất, hệ số nhiệt) và vật liệu cách điện (độ bền điện môi, góc tổn hao).
  2. Nguyên lý hoạt động của linh kiện thụ động: Đặc tính cản trở dòng điện của điện trở; đặc tính cản dòng một chiều (DC) và dẫn dòng xoay chiều (AC) của tụ điện; đặc tính dẫn DC thuần trở và cản trở AC theo tần số ($Z_L \propto f$) của cuộn cảm.
  3. Mô hình mạch điện tương đương: Các định luật ghép nối tiếp và song song cho điện trở, tụ điện và cuộn cảm; mô hình tính toán hệ số phẩm chất $Q$ và hiện tượng cộng hưởng riêng do điện dung phân tán trong cuộn dây ở tần số cao.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc chính xác giá trị và dung sai của linh kiện qua vạch màu quốc tế, ký hiệu số quy ước (103, 104, 472), ký hiệu chữ (4K7J) và nhận diện các chân linh kiện (phân cực tụ hóa, chân chung dãy trở SIP/DIP).
  • Kỹ năng phân tích (Analytical skills): Tính toán thông số mạch tương đương ($R_{\text{tđ}}, C_{\text{tđ}}, L_{\text{tđ}}$); chọn lựa giá trị linh kiện phù hợp với bảng tiêu chuẩn sản xuất công nghiệp (Bảng 2.1); phân tích mối quan hệ giữa công suất tiêu tán, điện áp làm việc và điện áp đánh thủng.
  • Kỹ năng thực hành (Practical competencies): Vận hành đồng hồ vạn năng (chỉnh điểm 0, chọn thang đo x1, x10, x1K, x10K); thực hiện các bước đo kiểm tra điện trở, tụ điện và cuộn cảm; chẩn đoán tình trạng hỏng hóc (tụ rò, tụ chập, tụ hóa khô điện môi, cuộn dây đứt hoặc chập vòng).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm kết hợp giữa diễn dịch lý thuyết và quy nạp thực nghiệm kỹ thuật:

[Bản chất vật lý vi mô] ➔ [Tham số & Bảng tra chuẩn] ➔ [Công thức giải tích mạch] ➔ [Quy trình đo kiểm VOM]

Tiếp cận sư phạm và bài tập tình huống

Nội dung lý thuyết luôn gắn liền với các tình huống kỹ thuật và bài tập định lượng:

  • Bài tập giải tích mạch: Tính điện trở tương đương cho mạch nối tiếp ($R_1 = 2{,}2\text{k}\Omega, R_2 = 4{,}7\text{k}\Omega \Rightarrow R_{\text{tđ}} = 6{,}9\text{k}\Omega$) và mạch song song; tính điện dung tương đương cho mạch tụ nối tiếp ($C_1 = 1\text{mF}, C_2 = 2{,}2\text{mF} \Rightarrow C_{\text{tđ}} = 0{,}6875\text{mF}$) và song song ($C_1 = 3{,}3\text{mF}, C_2 = 4{,}7\text{mF} \Rightarrow C_{\text{tđ}} = 8\text{mF}$).
  • Tình huống phân tích an toàn kỹ thuật: Phân tích nguyên nhân không được cấp dòng một chiều vào loa điện động (do không có điện áp cảm ứng ngược, dòng DC tăng mạnh làm cháy cuộn dây); giải thích tầm quan trọng của khoảng cách cách điện trên mạch in trong môi trường ẩm bụi.

Quy trình thực hành và phương pháp đánh giá

Giáo trình cung cấp các bước thực hành đo kiểm tiêu chuẩn:

  1. Quy trình đo điện trở: 5 bước thao tác từ chọn thang đo, chập que đo chỉnh chiết áp về $0\Omega$, đặt que đo, đọc chỉ số kết hợp hệ số nhân và chọn thang đo tối ưu tại điểm giữa cung chia độ.
  2. Quy trình kiểm tra tụ điện: Sử dụng thang đo điện trở lớn (x1K, x10K) đảo chiều que đo để quan sát độ phóng nạp của tụ giấy/gốm; sử dụng phương pháp đo so sánh độ phóng nạp với tụ mẫu cùng trị số ở thang x1 đến x100 để phát hiện tụ hóa bị khô dung môi; yêu cầu kỹ thuật hút rỗng chân linh kiện khỏi mạch in trước khi đo.

Phương pháp đánh giá kết quả học tập bao gồm:

  • Đánh giá lý thuyết: Khả năng giải thích cơ chế dẫn điện, thuộc bảng mã màu và giải đúng các bài toán tính toán mạch ghép.
  • Đánh giá thực hành: Thao tác sử dụng đồng hồ VOM, tốc độ đọc mã linh kiện và độ chính xác khi phát hiện linh kiện hỏng.

Hướng dẫn tự học nhấn mạnh việc đối chiếu số liệu đo đạc thực tế với bảng giá trị tiêu chuẩn (Bảng 2.1) và các cấp sai số danh định (Bảng 2.2).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuyển dịch công nghệ trong ngành sản xuất linh kiện điện tử:

Công nghệ linh kiện và vật liệu tiên tiến

  • Linh kiện dán bề mặt (SMD): Trình bày đặc tính của công nghệ dán bề mặt với kích thước thu nhỏ đạt mức $0{,}6\text{mm} \times 0{,}3\text{mm}$ (so với kích thước $8\text{mm}$ của trở than và $5\text{cm}$ của trở dây quấn), đáp ứng yêu cầu thu nhỏ diện tích bảng mạch in hiện đại.
  • Công nghệ siêu tụ điện: Đề cập đến tụ siêu hóa (Super Chemical Capacitance) sử dụng dung môi đất hiếm với điện dung đạt hàng Farad phục vụ cấp nguồn duy trì cho vi xử lý và mạch đồng hồ (clock); tụ hóa sinh dùng alginate từ tảo biển nâu cho thiết bị di động với độ suy giảm dung lượng chỉ $15%$ sau $10.000$ chu kỳ phóng nạp.
  • Vật liệu bán dẫn quang học: Ứng dụng của vật liệu quang dẫn Cadmisulfua (CdS) nhạy với quang phổ ánh sáng nhìn thấy ($380\text{nm} - 780\text{nm}$) trong các mạch điều khiển tự động.

Phân loại vi mạch và liên hệ công nghiệp

  • Phân định rõ hai nhóm cấu trúc vi mạch: mạch tích hợp tín hiệu liên tục (IC tương tự) và mạch tích hợp số (IC số); phân loại theo hình thức đóng gói gồm chân cắm xuyên lỗ (SIP, DIP) và chân hàn bề mặt (SMD).
  • Gắn kết với thực tiễn sản xuất công nghiệp: Trích dẫn hoạt động sản xuất tụ điện công nghệ màng mỏng tại nhà máy ICTI Đà Nẵng (Việt Nam); các ứng dụng thực tế của hiện tượng điện phân trong công nghệ mạ và đúc kim loại; ứng dụng của điện trở tùy áp VDR dập điện áp cảm ứng bảo vệ linh kiện mắc song song cuộn dây có độ tự cảm lớn.

Đối tượng sử dụng giáo trình

Giáo trình "MĐ 13: Điện tử cơ bản" được biên soạn phục vụ các nhóm đối tượng cụ thể sau:

Đối tượng Mục đích sử dụng Yêu cầu chuẩn bị
Sinh viên đại học/cao đẳng (Năm 1, 2 ngành Điện, Điện tử, Cơ điện tử, Tự động hóa) Học tập học phần cơ sở mô-đun, hoàn thành các bài tập tính toán mạch và bài thực hành xưởng đo lường. Kiến thức Vật lý đại cương (Điện - Từ học, cấu trúc nguyên tử), Toán học đại số và số phức cơ bản.
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy lý thuyết linh kiện, xây dựng đề thi và hướng dẫn thực hành xưởng đo kiểm. Nắm vững phương pháp sư phạm kỹ thuật và quy chuẩn an toàn điện phòng thực hành.
Kỹ thuật viên & Tự học Tài liệu tra cứu thông số vật liệu (Bảng 1.1, 1.2), mã vòng màu và phương pháp chẩn đoán lỗi linh kiện khi sửa chữa thiết bị. Đã trang bị đồng hồ vạn năng VOM và dụng cụ hàn/hút thiếc cơ bản.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu phù hợp với sinh viên các ngành Kỹ thuật Điện, Điện tử, Cơ điện tử, Tự động hóa ở bậc đào tạo Cao đẳng, Đại học và kỹ thuật viên cần củng cố kiến thức nền tảng về vật liệu và linh kiện điện tử thụ động.

2. Cần kiến thức nền nào để học giáo trình này?
Người học cần nắm vững kiến thức Vật lý phổ thông về cấu tạo nguyên tử, dòng điện, định luật Ohm, các phép biến đổi đại số cơ bản và số phức để tiếp cận các công thức trở kháng ($Z_L = R_L + jX_L$).

3. Điểm khác biệt của tài liệu so với các giáo trình lý thuyết thuần túy là gì?
Giáo trình kết hợp đồng thời giữa cơ sở vật lý vi mô với bảng tra cứu thông số công nghiệp thực tế (Bảng 1.1, Bảng 1.2), bảng dải giá trị sản xuất chuẩn (Bảng 2.1), bảng cấp sai số (Bảng 2.2) và quy trình đo kiểm hư hỏng thực hành chi tiết bằng đồng hồ vạn năng.

4. Làm sao để tự học nội dung giáo trình hiệu quả?
Cần kết hợp ghi nhớ bảng mã màu điện trở, thực hành giải các bài toán tính toán mạch ghép nối tiếp - song song, sau đó đối chiếu kết quả tính toán thông qua việc thao tác đo kiểm trực tiếp trên linh kiện thực tế bằng đồng hồ VOM.

5. Có những bảng tra và tài liệu bổ trợ nào được tích hợp trong giáo trình?
Giáo trình tích hợp sẵn:

  • Bảng 1.1: Thông số và phạm vi ứng dụng của 11 loại vật liệu dẫn điện.
  • Bảng 1.2: Thông số độ bền điện, nhiệt độ và hằng số điện môi của 15 loại vật liệu cách điện.
  • Bảng 2.1: Các giá trị linh kiện thông dụng trong sản xuất (theo hệ số chuẩn).
  • Bảng 2.2: Phân cấp sai số tụ điện từ Cấp 0.01 đến Cấp VIII.
  • Bảng quy ước mã màu điện trở 4 vòng và 5 vòng màu.

Kết luận

Giáo trình "MĐ 13: Điện tử cơ bản" thiết lập hệ thống kiến thức nền tảng hoàn chỉnh về vật liệu điện và linh kiện thụ động, giải thích tường minh cơ chế chuyển dời hạt mang điện trong các môi trường vật chất và quy chuẩn hóa phương pháp tính toán, đo kiểm linh kiện mạch.

Lộ trình học tập đề xuất:

  1. Nghiên cứu bản chất vật lý của vật liệu dẫn điện, cách điện và 5 môi trường dẫn điện.
  2. Nắm vững cấu tạo, tham số kỹ thuật và phương pháp đọc mã của điện trở, tụ điện, cuộn cảm.
  3. Ứng dụng giải tích mạch ghép nối tiếp, song song và thực hành đo kiểm chẩn đoán lỗi linh kiện bằng đồng hồ vạn năng.

Tài nguyên tra cứu chính: Hệ thống bảng số liệu kỹ thuật Bảng 1.1, Bảng 1.2, Bảng 2.1, Bảng 2.2 cùng các sơ đồ cấu tạo và công thức giải tích được trình bày trực tiếp trong văn bản giáo trình.
