THÔNG TIN THƯ MỤC VÀ PHÂN TÍCH HỆ THỐNG GIÁO TRÌNH MẠCH ĐIỆN

Tổng quan về giáo trình

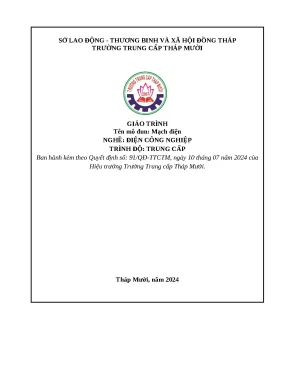

Giáo trình "Mạch điện" (Mã mô đun: 5DCN009) là tài liệu đào tạo chuyên môn thuộc khối kỹ thuật cơ sở bắt buộc trong chương trình đào tạo nghề Điện công nghiệp (trình độ Trung cấp). Tài liệu được chuẩn hóa và ban hành chính thức theo Quyết định số 91/QĐ-TTCTM ngày 10 tháng 07 năm 2024 của Hiệu trưởng Trường Trung cấp Tháp Mười (Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp), với nội dung chuyên môn do giảng viên Lê Trương Quốc Vương cập nhật.

Trong tiến trình đào tạo nghề Điện công nghiệp, mô đun Mạch điện được bố trí giảng dạy ngay sau mô đun Vẽ điện và đóng vai trò là học phần tiên quyết trước khi người học tiếp cận các mô đun chuyên môn nghề chuyên sâu (như Khí cụ điện, Máy điện, Trang bị điện). Thời lượng thực hiện môn học được thiết kế chuẩn hóa trong 60 giờ, bao gồm 45 giờ giảng dạy lý thuyết, 11 giờ bài tập/thảo luận và 04 giờ dành cho công tác kiểm tra định kỳ.

Mục tiêu học tập tổng quát của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Phát biểu chính xác các khái niệm, định lý, định luật cơ sở của mạch điện; phân tích các trạng thái xác lập trong mạch một chiều (DC), mạch xoay chiều (AC) một pha và ba pha; trình bày các phương pháp phân tích, biến đổi mô hình mạch điện.
  2. Kỹ năng: Vận dụng linh hoạt các công cụ toán học và định luật mạch (Ohm, Kirchhoff, Thevenin, Norton) để tính toán các thông số kỹ thuật (dòng điện, điện áp, công suất, điện năng, tổn hao) trong mạch điện ở chế độ xác lập; thực hiện thành thạo việc biểu diễn các đại lượng xoay chiều bằng đồ thị véc-tơ và đại số số phức.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện tư duy tính toán cẩn thận, độ chính xác cao trong kỹ thuật và đảm bảo các quy chuẩn an toàn điện công nghiệp.

Giáo trình được cấu trúc hóa theo 4 chương với logic tiếp cận quy nạp: đi từ các mô hình phần tử cơ bản, khảo sát mạch một chiều, mở rộng sang mạch xoay chiều hình sin và hoàn thiện ở hệ thống mạch điện ba pha công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung môn học được phân bổ qua 4 chương chuyên đề chính:

  • Chương 1: Các khái niệm cơ bản về mạch điện (4 giờ lý thuyết): Khái quát định nghĩa mạch điện (hệ thống thiết bị ghép vòng kín để truyền đạt và biến đổi năng lượng); cấu trúc mô hình mạch điện (nguồn, tải, dây dẫn, thiết bị đóng cắt - bảo vệ); phân loại phần tử mạch điện gồm 2 loại chính: phần tử tích cực (nguồn áp độc lập $e(t)$, nguồn dòng độc lập $j(t)$, các nguồn phụ thuộc CCVS, VCVS, VCCS, CCCS) và phần tử thụ động (điện trở $R$ đặc trưng cho tiêu tán năng lượng, điện cảm $L$ đặc trưng tích phóng năng lượng từ trường $W_L = \frac{1}{2}Li^2$, điện dung $C$ đặc trưng tích phóng năng lượng điện trường $W_C = \frac{1}{2}Cu^2$).
  • Chương 2: Mạch điện một chiều (20 giờ: 15h lý thuyết, 4h bài tập, 1h kiểm tra): Khảo sát hệ thống định luật cơ bản trong mạch DC: Định luật Ohm cho đoạn mạch và toàn mạch; Định luật công và công suất ($A = UIt$, $P = UI$, phương trình cân bằng công suất $P_f = P + \Delta P_0$); Định luật Joule – Lenz về tác dụng nhiệt ($Q = 0{,}24 I^2 R t$); Định luật Faraday 1 và 2 về hiện tượng điện phân ($m = k q = \frac{1}{F}\frac{A}{n}q$); Định luật Kirchhoff 1 ($\sum i_k = 0$) và Kirchhoff 2 ($\sum u = \sum e$). Các định lý mạch: Định lý Thevenin ($E_{th}, R_{th}$) và Định lý Norton ($J_N, R_{th}$). Hệ thống 5 phương pháp giải mạch: (1) Biến đổi tương đương (nối tiếp, song song, biến đổi Sao – Tam giác $Y-\Delta$, biến đổi nguồn tương đương $e = Rj$); (2) Phương pháp xếp chồng; (3) Phương pháp dòng điện nhánh; (4) Phương pháp dòng điện mạch vòng; (5) Phương pháp điện thế nút.
  • Chương 3: Dòng điện xoay chiều hình sin (20 giờ: 12h lý thuyết, 6h bài tập, 2h kiểm tra): Khảo sát các đại lượng đặc trưng của dòng xoay chiều: chu kỳ $T$, tần số $f$, tần số góc $\omega = 2\pi f$, trị tức thời, biên độ, trị hiệu dụng ($I = I_{max}/\sqrt{2}$, $U = U_{max}/\sqrt{2}$), góc lệch pha $\varphi = \psi_u - \psi_i$. Biểu diễn tín hiệu điều hòa bằng đồ thị véc-tơ và số phức (dạng đại số $a+jb$, dạng mũ $C e^{j\psi}$). Giải tích mạch $R, L, C$ nối tiếp: trở kháng cảm $X_L = \omega L$, dung kháng $X_C = \frac{1}{\omega C}$, tổng trở $Z = \sqrt{R^2 + (X_L - X_C)^2}$; quan hệ tam giác điện áp, tam giác trở kháng, tam giác công suất ($P = UI\cos\varphi$, $Q = UI\sin\varphi$, $S = UI$); phân tích hiện tượng cộng hưởng điện áp ($\omega_0 = \frac{1}{\sqrt{LC}}$). Phương pháp phân tích mạch phân nhánh và bài toán kỹ thuật nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù với biểu thức xác định điện dung: $$C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi)$$
  • Chương 4: Mạch điện ba pha (16 giờ): Nghiên cứu khái niệm nguồn điện ba pha đối xứng, cấu trúc sơ đồ đấu dây mạch ba pha cân bằng, phân tích quan hệ đại lượng dây và pha ($U_d, I_d, U_p, I_p$) theo sơ đồ nối Sao ($Y$) và Tam giác ($\Delta$), cách đấu nối nguồn - tải và phương pháp tính toán công suất mạch ba pha cân bằng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập cơ sở lý thuyết kỹ thuật điện thông qua:

  • Hệ thống định luật điện từ kinh điển: Định luật Ohm, định luật bảo toàn dòng tại nút (Kirchhoff 1), định luật cân bằng điện áp trong vòng kín (Kirchhoff 2), định luật biến đổi điện - nhiệt Joule - Lenz, định luật điện hóa Faraday.
  • Hệ thống nguyên lý và định lý mạch điện tuyến tính: Nguyên lý xếp chồng dòng điện/điện áp, nguyên lý tương đương Thevenin - Norton, nguyên lý cân bằng công suất và bảo toàn năng lượng.
  • Mô hình toán học hóa: Ứng dụng giải tích số phức (đổi dạng qua lại giữa dạng đại số và dạng mũ, phép toán nhân chia phức liên hợp) và đại số ma trận/hệ phương trình tuyến tính để mô hình hóa trạng thái xác lập của mạch điện.

Kỹ năng phát triển

Tài liệu trang bị và rèn luyện cho người học các kỹ năng chuyên môn:

  • Kỹ năng phân tích mạch: Nhận diện và phân loại chính xác các phần tử mạch (nút độc lập $n-1$, vòng độc lập hay mắt lưới $m-n+1$, nhánh $m$); lựa chọn phương pháp giải tối ưu (dòng nhánh, dòng vòng, thế nút hay biến đổi tương đương).
  • Kỹ năng tính toán kỹ thuật: Tính toán chính xác các thông số dòng điện nhánh, điện áp sụt trên đường dây, công suất tiêu tán trên điện trở ($P = I^2 R$), công suất phản kháng tích phóng ($Q_L, Q_C$), điện dung tụ bù $C$ để nâng cao hệ số $\cos\varphi$ từ giá trị ban đầu lên giá trị yêu cầu.
  • Kỹ năng thực hành nghề: Đọc hiểu sơ đồ nguyên lý mạch DC/AC/3 pha, tính toán hóa đơn tiền điện và điện năng tiêu thụ thực tế ($A = P \cdot t$), vận dụng quy tắc an toàn trong xử lý hiện tượng ngắn mạch, cộng hưởng điện áp.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế nhằm phục vụ phương pháp giảng dạy tích hợp giữa lý thuyết nguyên lý và bài tập ứng dụng thực hành:

Thành phần hoạt động Thời lượng Tỷ trọng Mục đích triển khai
Lý thuyết chuyên đề 45 giờ 75,0% Giảng giải bản chất vật lý, thiết lập công thức và chứng minh các định luật mạch.
Bài tập / Thảo luận 11 giờ 18,3% Luyện tập các thuật toán giải mạch, phân tích sơ đồ nối dây và bài toán tính bù tụ.
Kiểm tra định kỳ 04 giờ 6,7% Đánh giá định lượng chuẩn đầu ra ở cuối các Chương 2, Chương 3 và Chương 4.

Hệ thống bài tập và nghiên cứu tình huống

Hệ thống câu hỏi và bài toán được chuẩn hóa ở cuối mỗi chương với mức độ phức tạp tăng dần:

  • Bài toán tính toán điện năng tiêu thụ và chi phí vận hành thực tế (tính $A = P \cdot t$ ra kWh, quy đổi chi phí điện năng theo đơn giá 1.500 đ/kWh hoặc 500 đ/kWh).
  • Bài toán thiết lập hệ phương trình Kirchhoff cho các sơ đồ mạch đa nhánh, đa nguồn độc lập.
  • Bài toán giải tích mạch xoay chiều bằng phương pháp véc-tơ và số phức (tính dòng tức thời $i(t)$, góc lệch pha $\varphi$, công suất biểu kiến $S$).

Phương pháp đánh giá và tự học

  • Đánh giá: Thực hiện qua 3 bài kiểm tra định kỳ (04 giờ tổng cộng) phân bổ sau khi kết thúc mạch DC, mạch AC một pha và mạch ba pha, kết hợp đánh giá thường xuyên qua bài tập tính toán trên lớp.
  • Hướng dẫn tự học: Người học cần nắm vững phương pháp viết phương trình cho $n-1$ nút độc lập và $m-(n-1)$ vòng độc lập; rèn luyện kỹ năng bấm máy tính cầm tay để chuyển đổi tọa độ cực sang tọa độ Descartes đối với số phức ($Ce^{j\psi} \leftrightarrow a+jb$).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế theo chương trình đào tạo nghề Điện công nghiệp ban hành năm 2024:

  1. Gắn kết trực tiếp với ứng dụng công nghiệp thực tiễn:
    • Phân tích chi tiết ứng dụng của Định luật Faraday trong các quy trình công nghiệp: điều chế hóa chất công nghiệp ($NaOH, Cl_2, H_2$ qua điện phân dung dịch $NaCl$), tinh chế kim loại (luyện đồng nguyên chất từ quặng bằng hiện tượng dương cực tan), công nghệ mạ điện chống gỉ ($Cr, Ni, Au, Ag$) và kỹ thuật đúc điện chính xác.
    • Ứng dụng Định luật Joule – Lenz trong việc lý giải hiện tượng phát nóng trên đường dây tải điện ($r_d$) và tính toán bảo vệ ngắn mạch (sử dụng cầu chì, rơle nhiệt).
  2. Giải quyết bài toán kinh tế - kỹ thuật trong hệ thống điện:
    • Phân tích chuyên sâu bài toán nâng cao hệ số công suất $\cos\varphi$ trong xí nghiệp công nghiệp. Giáo trình chỉ rõ tác hại của việc $\cos\varphi$ thấp do phụ tải cảm tính (động cơ không đồng bộ, máy biến áp) làm tăng dòng tải $I = \frac{P}{U\cos\varphi}$, gây sụt áp và tổn hao công suất trên đường truyền; từ đó hướng dẫn phương pháp mắc song song tụ điện bù để giảm công suất phản kháng từ nguồn cung cấp.
  3. Chuẩn hóa công cụ toán học ứng dụng:
    • Phân định rõ ràng việc sử dụng ký hiệu đơn vị ảo $j$ ($j^2 = -1$) thay cho ký hiệu $i$ trong toán học thuần túy nhằm tránh nhầm lẫn với dòng điện tức thời $i(t)$ trong kỹ thuật điện.
    • Hệ thống hóa trực quan các phép biến đổi sao - tam giác ($R_\Delta = 3R_Y$ khi mạch đối xứng) và biến đổi tương đương giữa nguồn áp nối tiếp điện trở và nguồn dòng song song điện trở ($e = Rj$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên trình độ Trung cấp/Cao đẳng: Giáo trình là tài liệu học tập bắt buộc cho học viên nghề Điện công nghiệp, Kỹ thuật điện, Điện dân dụng và Điện - Điện tử.
  • Điều kiện tiên quyết (Prerequisites):
    • Đã hoàn thành mô đun Vẽ điện.
    • Nắm vững kiến thức toán học cơ sở: giải hệ phương trình đại số tuyến tính bậc nhất, lượng giác học, kiến thức căn bản về số phức.
    • Kiến thức vật lý phổ thông về trường điện từ, công và công suất dòng điện.
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm căn cứ chuẩn để lập kế hoạch bài giảng 60 giờ, xây dựng đề thi, ngân hàng câu hỏi đánh giá theo chuẩn kiến thức - kỹ năng của môn học Mạch điện.
  • Kỹ thuật viên, thợ điện tại doanh nghiệp: Tài liệu phục vụ tra cứu nhanh các công thức tính toán tải điện, xác định dòng định mức, tính toán lựa chọn dung lượng tụ bù hạ thế trong các trạm phân phối điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phù hợp cho đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho học sinh, sinh viên trình độ Trung cấp nghề Điện công nghiệp và các ngành thuộc khối kỹ thuật điện. Nội dung đã được tinh giản, tập trung vào bản chất vật lý và kỹ năng tính toán thực tế.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần học xong mô đun Vẽ điện, nắm vững các phép tính đại số giải hệ phương trình tuyến tính, hàm lượng giác và các phép toán cơ bản trên tập số phức (cộng, trừ, nhân, chia, chuyển đổi giữa dạng đại số và dạng mũ).

3. Giáo trình có điểm gì đặc trưng so với các tài liệu lý thuyết mạch đại cương?

Tài liệu tập trung vào các phương pháp giải mạch thực hành có tính ứng dụng trực tiếp trong nghề Điện công nghiệp (như biến đổi $Y-\Delta$, phương pháp dòng nhánh, phương pháp điện thế nút, kỹ thuật số phức hóa và bài toán tính tụ bù $\cos\varphi$), giảm thiểu các chứng minh toán học lý thuyết trừu tượng.

4. Phương pháp nào giúp tự học và giải các bài tập mạch điện hiệu quả?

Người học nên phân loại cấu trúc mạch (xác định số nhánh $m$ và số nút $n$), thành lập chuẩn xác hệ phương trình Kirchhoff ($n-1$ phương trình K1 và $m-n+1$ phương trình K2), kết hợp sử dụng thành thạo máy tính bỏ túi để giải hệ phương trình số thực (đối với mạch DC) và hệ phương trình số phức (đối với mạch AC).

5. Có tài liệu hoặc mô đun nào cần học tiếp sau giáo trình này?

Sau khi hoàn thành mô đun Mạch điện (5DCN009), người học có đủ kiến thức nền tảng để tiếp tục các mô đun chuyên ngành tiếp theo trong chương trình đào tạo như: Khí cụ điện, Máy điện, Lắp đặt thiết bị điện công nghiệp và Trang bị điện.

Kết luận

Giáo trình "Mạch điện" (Mã môn học: 5DCN009) do Trường Trung cấp Tháp Mười ban hành năm 2024 cung cấp hệ thống kiến thức nền tảng hoàn chỉnh về giải tích mạch điện một chiều, dòng điện xoay chiều hình sin và mạch điện ba pha đối xứng.

Lộ trình học tập kỹ thuật được xác lập rõ ràng:

$$\text{Vẽ điện} \longrightarrow \mathbf{\text{Mạch điện (5DCN009)}} \longrightarrow \text{Mô đun Chuyên môn nghề Điện công nghiệp}$$

Tài liệu là công cụ học tập chuẩn mực giúp người học hình thành tư duy kỹ thuật chính xác, làm chủ các phương pháp tính toán trạng thái mạch điện xác lập và tạo nền tảng vững chắc cho quá trình thực hành nghề nghiệp trong lĩnh vực kỹ thuật điện công nghiệp.
