Báo cáo Phân tích và Tổng quan Nội dung Giáo trình Kỹ thuật Điện – Nghề Điện Công nghiệp

Tổng quan về giáo trình

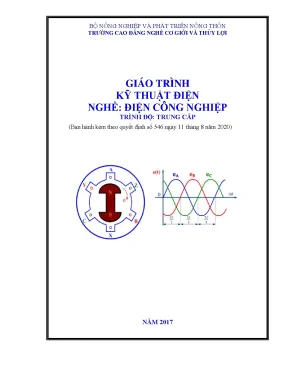

Giáo trình Kỹ thuật điện (nghề Điện công nghiệp) do nhóm tác giả thuộc Khoa Điện, Trường Cao đẳng Nghề Cơ giới và Thủy lợi (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn, ban hành chính thức theo Quyết định số 546 ngày 11 tháng 8 năm 2020. Trong khung chương trình đào tạo nghề Điện công nghiệp và các ngành kỹ thuật Điện – Điện tử ở trình độ trung cấp và cao đẳng nghề, đây là môn học cơ sở chuyên ngành cốt lõi, được bố trí giảng dạy đầu tiên trước khi học viên tiếp cận các môn học chuyên môn sâu.

Về mục tiêu học tập (learning outcomes), chương trình đào tạo trang bị cho học viên hệ thống năng lực chuẩn hóa:

  • Phát biểu chính xác các khái niệm, định luật, định lý nền tảng trong mạch điện một chiều, xoay chiều một pha và hệ thống ba pha.
  • Vận dụng hệ thống công thức giải tích để tính toán các thông số trạng thái xác lập và quá trình quá độ trong mạch điện.
  • Ứng dụng các phương pháp biến đổi tương đương, định lý Thevenin, Norton và nguyên lý xếp chồng để giải quyết các cấu trúc mạch phức hợp.
  • Giải thích các hiện tượng vật lý và nguyên lý vận hành của các thiết bị điện kỹ thuật trong công nghiệp.

Cấu trúc giáo trình được thiết kế theo tiến trình logic gồm 7 chương: từ trường tĩnh điện và cảm ứng điện từ (Chương 1, 3), các thông số mô hình mạch (Chương 2), kỹ thuật phân tích mạch một chiều (Chương 4), mạch xoay chiều hình sin (Chương 5), hệ thống điện ba pha (Chương 6) đến các phương pháp giải mạch nâng cao và quá độ (Chương 7). Điểm đặc thù của tài liệu là phương pháp tiếp cận từ bản chất trường vật lý chuyển tiếp sang mô hình tham số tập trung ($R, L, C, M, u, e, j$), kết hợp giữa đại số phức và toán tử giải tích.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình bao gồm 7 chương học thuật với các khối kiến thức cụ thể:

  • Chương 1: Tĩnh điện
    Tập trung vào bản chất tương tác điện tích theo định luật Coulomb ($F = k \cdot \frac{|q_1 q_2|}{\varepsilon r^2}$ với $k = 9 \cdot 10^9 , \text{N}\cdot\text{m}^2/\text{C}^2$), định luật bảo toàn điện tích, điện trường, vector cường độ điện trường $\vec{E}$, đường sức điện, thế năng, công của lực điện trường ($A_{MN} = W_M - W_N$), điện thế $V$ và hiệu điện thế $U$. Phân tích đặc tính phân bố điện tích và cường độ điện trường bên trong/mặt ngoài của vật dẫn cân bằng điện cùng hiện tượng phân cực điện môi.

  • Chương 2: Các khái niệm cơ bản về mạch điện
    Mô hình hóa hệ thống điện thực tế thành các thông số tập trung gồm điện trở $R$, điện cảm $L$ ($L = \frac{\psi}{i}$), điện dung $C$ ($q = C \cdot u_c$), hỗ cảm $M$, nguồn áp $e(t)$ và nguồn dòng $J(t)$. Định nghĩa dòng điện, mật độ dòng điện ($j = \frac{I}{S}$), các quy ước chiều dòng/áp và các phương pháp biến đổi ghép nối tiếp, song song, hỗn hợp nguồn điện cũng như chuyển đổi trở kháng dạng Sao – Tam giác ($Y - \Delta$).

  • Chương 3: Từ trường và cảm ứng điện từ
    Nghiên cứu vector cảm ứng từ $\vec{B}$, cường độ từ trường $\vec{H}$, sức từ động $F = I \cdot W$, quy tắc vặn nút chai và quy tắc bàn tay trái xác định lực điện từ Ampère ($F = B I l \sin\alpha$). Phân loại vật liệu thuận từ, nghịch từ và sắt từ (sắt từ mềm như thép kỹ thuật điện silic $1\text{–}4%$, pecmaloi $\mu = 60000$, ferit; sắt từ cứng làm nam châm vĩnh cửu). Định luật cảm ứng điện từ, định luật Lenz, công thức suất điện động tự cảm ($e_L = -L \frac{di}{dt}$), từ thông móc vòng và hệ số hỗ cảm $M_{12} = M_{21} = M$.

  • Chương 4: Mạch điện một chiều
    Nghiên cứu định luật Ohm cho đoạn mạch và toàn mạch ($I = \frac{E}{R + r}$), công ($A = U I t$) và công suất điện ($P = U I$), định luật Joule – Lenz ($Q = 0{,}24 I^2 R t$). Phân tích hiện tượng ngắn mạch, bảo vệ bằng cầu chì; các định luật điện phân Faraday ($m = k Q$ và $k = \frac{1}{F} \frac{A}{n}$ với $\frac{1}{F} = \frac{1}{96500} , \text{g/C}$) ứng dụng trong mạ điện, luyện nhôm từ bô-xít; hiệu ứng nhiệt điện và cặp nhiệt điện. Kỹ thuật giải mạch DC bằng biến đổi tương đương và nguyên lý xếp chồng.

  • Chương 5: Dòng điện xoay chiều hình sin
    Trình bày các đại lượng đặc trưng của dòng AC hình sin, giải mạch xoay chiều không phân nhánh và phân nhánh bằng phương pháp biên độ phức, nghiên cứu hiện tượng cộng hưởng và các giải pháp nâng cao hệ số công suất.

  • Chương 6: Mạch ba pha
    Cấu trúc nguồn và tải ba pha, các sơ đồ đấu dây hình Sao (Y) và Tam giác ($\Delta$), mối quan hệ giữa đại lượng dây và đại lượng pha ($U_d, I_d, U_p, I_p$), công suất tác dụng, phản kháng, biểu kiến trong mạng ba pha cân bằng có một tải hoặc nhiều tải ghép hỗn hợp.

  • Chương 7: Giải các mạch điện nâng cao
    Phương pháp phân tích mạng ba pha bất đối xứng, mạch điện xoay chiều chịu nhiều nguồn tác động độc lập/phụ thuộc, giải mạch bằng hệ phương trình Kirchhoff, định lý Thevenin, Norton và giải toán quá trình quá độ thông qua phép biến đổi toán tử Laplace.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết chuẩn tắc dựa trên các định luật vật lý thực nghiệm và mô hình toán học giải tích:

  • Định luật tĩnh điện và trường từ: Định luật Coulomb, định luật bảo toàn điện tích, định luật Ampère về lực từ, định luật cảm ứng điện từ Faraday và nguyên lý cảm ứng Lenz.
  • Định luật mạch điện cơ bản: Định luật Ohm vi phân ($J = \sigma E$) và toàn phần, hai định luật Kirchhoff cho dòng và áp, định luật Joule – Lenz về hiệu ứng nhiệt.
  • Mô hình tham số tập trung và biến đổi đại số: Sơ đồ thay thế với các phần tử thụ động ($R, L, C, M$), nguồn áp độc lập/phụ thuộc, công thức chuyển đổi mạng trở kháng tương đương $Y - \Delta$ ($R_1 = \frac{R_{12} R_{31}}{R_{12} + R_{23} + R_{31}}$).

Kỹ năng phát triển

Tài liệu hướng tới việc hình thành năng lực kỹ thuật cụ thể:

  • Kỹ năng tính toán kỹ thuật: Thiết lập phương trình và giải chính xác thông số dòng điện, điện áp, công suất tiêu thụ trong mạch DC, AC 1 pha và AC 3 pha.
  • Kỹ năng phân tích mạch phức hợp: Biến đổi sơ đồ nối tiếp – song song – cầu điện trở, áp dụng nguyên lý xếp chồng, định lý Thevenin, Norton và phương pháp biên độ phức.
  • Năng lực giải bài toán quá độ: Chuyển đổi bài toán vi phân sang không gian toán tử Laplace để tính toán đáp ứng quá độ trong mạch chuyển mạch.

Phương pháp giảng dạy và học tập

Giáo trình đưa ra định hướng sư phạm chuyên biệt cho hệ đào tạo nghề kỹ thuật:

  • Phương pháp giảng dạy đàm thoại và trực quan:
    Giáo viên sử dụng phương pháp đàm thoại gợi mở kết hợp giải bài tập mẫu minh họa trực tiếp. Quá trình giảng dạy yêu cầu chuẩn bị hệ thống mô hình mô phỏng mạch DC/AC, máy chiếu vật thể 3 chiều, bản vẽ kỹ thuật và máy tính có cài đặt phần mềm mô phỏng chuyên dụng.

  • Phân bổ bài tập và xử lý tình huống thực tế:
    Tập trung rèn luyện các bài tập giải mạch nhiều nguồn (Chương 4), phương pháp ứng dụng định luật Kirchhoff (Chương 3 và 7), bài toán mạch xoay chiều phân nhánh ngược, nâng cao hệ số công suất $\cos\varphi$ (Chương 5), và tính toán mạng 3 pha nhiều tải đấu hỗn hợp (Chương 6).

  • Hình thức đánh giá:
    Đánh giá kết hợp giữa bài kiểm tra viết tự luận và trắc nghiệm khách quan. Trọng tâm đánh giá tập trung vào 4 chương cốt lõi: Chương 4 (mạch DC nhiều nguồn), Chương 5 (cộng hưởng, nâng cao hệ số công suất), Chương 6 (mạng ba pha cân bằng), và Chương 7 (mạng ba pha bất đối xứng, định lý Thevenin/Norton, toán tử Laplace).

  • Hướng dẫn tự học và bổ trợ công cụ:
    Học viên được yêu cầu tự củng cố kiến thức toán học nền tảng: ôn tập số phức trước khi học phương pháp biên độ phức ở Chương 4 và 5; ôn tập giải tích tích phân và toán tử Laplace trước khi tiếp cận lý thuyết quá trình quá độ ở Chương 7.

Điểm nổi bật và cập nhật

Nội dung giáo trình được chuẩn hóa theo chương trình đào tạo nghề hiện đại với các đặc điểm kỹ thuật:

  1. Tích hợp mô hình toán tử giải tích nâng cao:
    Bên cạnh các phương pháp giải tích mạch cổ điển, giáo trình mở rộng sang việc ứng dụng toán tử Laplace để giải quyết trạng thái quá độ của mạch điện khi đóng ngắt nguồn.

  2. Gắn kết chặt chẽ với ứng dụng công nghiệp:
    Các hiện tượng vật lý được liên kết trực tiếp với thiết bị thực tế:

    • Hiện tượng điện phân gắn liền với công nghệ luyện kim (luyện nhôm từ bô-xít $\text{Al}_2\text{O}_3$ trong criolit) và kỹ thuật mạ kim loại chống gỉ.
    • Hiệu ứng nhiệt điện ứng dụng trong cấu tạo pin nhiệt điện và nhiệt kế đo nhiệt độ cao.
    • Tác dụng từ của dòng điện ứng dụng giải thích nguyên lý máy điện một chiều, máy điện không đồng bộ ba pha và ly hợp điện từ.
    • Hiện tượng phát nóng Joule – Lenz làm cơ sở tính toán chọn tiết diện dây dẫn và tính toán bảo vệ ngắn mạch bằng dây chảy cầu chì.

  3. Tính liên kết logic giữa các khối mạch:
    Giáo trình xây dựng mối quan hệ tương đồng giữa phương pháp giải mạch xoay chiều 1 pha và mạng 3 pha đối xứng, từ đó mở rộng sang phương pháp giải mạng 3 pha bất đối xứng và mạch có nguồn phụ thuộc.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên:

    • Sinh viên hệ Cao đẳng nghề và học sinh hệ Trung cấp nghề ngành Điện công nghiệp, Điện – Điện tử.
    • Yêu cầu tiên quyết (prerequisites): Có kiến thức vật lý đại cương phần điện từ học và toán học giải tích cơ bản (đạo hàm, tích phân, hàm lượng giác và số phức).

  • Giảng viên chuyên ngành:
    Sử dụng làm tài liệu giảng dạy chuẩn mực để lập giáo án, phân bổ tiết giảng lý thuyết, thiết kế bài tập giải mạch và xây dựng ngân hàng đề thi trắc nghiệm/tự luận.

  • Kỹ thuật viên và người tự học:
    Tài liệu cung cấp cẩm nang công thức, phương pháp chuyển đổi trở kháng, tra cứu đặc tính vật liệu sắt từ và phương pháp tính toán tải 3 pha trong môi trường vận hành công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuẩn hóa cho học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề thuộc nhóm ngành Điện công nghiệp và Kỹ thuật Điện – Điện tử.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức vật lý đại cương (tĩnh điện, từ trường) và công cụ toán học bao gồm: đại số giải tích, lượng giác, biểu diễn số phức (để giải mạch xoay chiều) và biến đổi Laplace cơ bản (để giải bài toán quá độ).

3. Giáo trình có điểm gì khác biệt so với các tài liệu thuần lý thuyết?

Tài liệu cân bằng giữa lý thuyết trường và kỹ thuật giải mạch, giảm tải các phép chứng minh phức tạp, tập trung vào sơ đồ thay thế thực tế, các định luật thực nghiệm (Faraday, Joule – Lenz) và ứng dụng thực tiễn (mạ điện, cặp nhiệt điện, bảo vệ ngắn mạch).

4. Làm sao để tự học và làm chủ nội dung giáo trình hiệu quả?

Học viên nên học tuần tự từ Chương 1 đến Chương 7; nắm vững việc lập mô hình tham số mạch ($R, L, C$), rèn luyện kỹ năng biến đổi tương đương Sao – Tam giác, giải bài tập định luật Kirchhoff và thường xuyên đối chiếu kết quả tính toán với mô hình mô phỏng.

5. Cần trang bị thêm những tài liệu bổ trợ nào trong quá trình học?

Người học cần bổ sung tài liệu hướng dẫn giải bài tập toán số phức, giáo trình Giải tích toán học (phần phép biến đổi Laplace), cùng các tài liệu tra cứu sổ tay kỹ thuật điện và phần mềm mô phỏng mạch điện chuyên dụng.

Kết luận

Giáo trình Kỹ thuật điện của Trường Cao đẳng Nghề Cơ giới và Thủy lợi là tài liệu học thuật hoàn chỉnh, chuẩn hóa toàn bộ cấu trúc lý thuyết mạch từ trạng thái một chiều, xoay chiều một pha đến hệ thống ba pha công nghiệp. Với lộ trình đào tạo từ cơ bản (tĩnh điện, từ trường) đến nâng cao (nguồn phụ thuộc, quá trình quá độ Laplace), tài liệu cung cấp nền tảng tính toán vững chắc cho học viên ngành Điện công nghiệp. Để đạt hiệu quả cao nhất, người học nên kết hợp nghiên cứu giáo trình với việc thực hành trên mô hình mô phỏng và rèn luyện kỹ năng giải toán đại số phức chuyên sâu.
