Phân Tích Giáo Trình: Tin Học Trong Phân Tích Địa Kỹ Thuật (PLAXIS)

Tổng quan về giáo trình (250-300 từ)

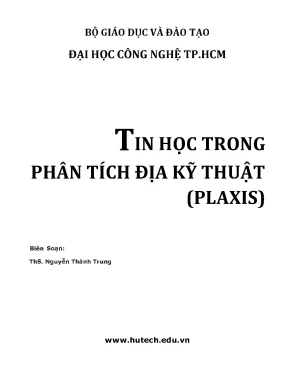

Giáo trình Tin học trong phân tích địa kỹ thuật (PLAXIS) do ThS. Nguyễn Thanh Trung biên soạn, được ấn hành năm 2017 bởi Trường Đại học Công nghệ TP.HCM (HUTECH). Trong chương trình đào tạo kỹ sư ngành Xây dựng, Xây dựng Công trình Giao thông và Địa kỹ thuật, tài liệu này đóng vai trò là học phần chuyên sâu về ứng dụng công nghệ thông tin và phương pháp số, liên kết trực tiếp với các môn học chuyên ngành như Cơ học đất, Nền móng và Đồ án Nền móng.

Mục tiêu đào tạo của tài liệu nhằm trang bị cho người học năng lực ứng dụng phương pháp phần tử hữu hạn (Finite Element Method - FEM) để giải quyết các bài toán cơ học đất phức tạp trong kỹ thuật xây dựng. Nội dung hướng đến việc cung cấp kiến thức nền tảng về tính toán sức chịu tải móng, biến dạng lún, ổn định mái dốc, dòng thấm qua đập đất và phân tích giải pháp kết cấu tường chắn hố đào sâu.

Giáo trình được cấu trúc theo lộ trình sư phạm tuyến tính gồm 4 bài học: tổng quan phần mềm và phạm vi ứng dụng; hệ thống công cụ và quy trình thiết lập bài toán; cơ sở lý thuyết các mô hình ứng xử của đất; và hướng dẫn giải các bài tập thực hành cụ thể. Điểm đặc thù của tài liệu là phương pháp tiếp cận cân bằng giữa cơ sở cơ học môi trường liên tục (lý thuyết đàn hồi - dẻo) với kỹ thuật mô hình hóa trực quan trên máy tính, giúp sinh viên chuyển đổi các thông số khảo sát địa chất hiện trường thành dữ liệu đầu vào cho mô hình số.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học trọng tâm:

  • Bài 1: Giới thiệu tổng quan và ứng dụng tính toán bài toán địa kỹ thuật bằng phần mềm PLAXIS. Cung cấp bức tranh tổng thể về các phần mềm địa kỹ thuật phổ biến trên thế giới, bao gồm bộ chương trình GEO5 (thiết kế theo Eurocode 7 và LRFD AASHTO), bộ GEO-SLOPE Office (với các mô-đun Slope/W, Seep/W, Sigma/W, Quake/W, Temp/W, Seep 3D) và hệ sinh thái PLAXIS. Trình bày lịch sử phát triển của PLAXIS từ năm 1987 tại Đại học Công nghệ Delft (Hà Lan) bởi GS. J. Brinkgreve và P.A. Vermeer, quá trình chuyển giao vào Việt Nam qua GS. Nguyễn Công Mẫn (Trường Đại học Thủy lợi), cùng phạm vi ứng dụng trong các bài toán móng nông, mái dốc, đập đất và công trình ngầm.
  • Bài 2: Các thanh công cụ và trình tự khai báo trong phần mềm PLAXIS. Trình bày cấu trúc 4 mô-đun chức năng: Plaxis Input, Plaxis Calculations, Plaxis Output và Plaxis Curves. Hướng dẫn chi tiết việc định nghĩa hình học thông qua các điểm, đường và vùng phân chia (cluster). Khai báo các phần tử kết cấu chuyên biệt: phần tử dầm (beam/plate) dựa trên lý thuyết dầm Mindlin có xét đến biến dạng trượt và uốn; liên kết khớp (beam hinge); vải địa kỹ thuật (geotextile) chỉ chịu kéo với độ cứng $EA$; phần tử tiếp xúc (interface) mô phỏng tương tác đất - kết cấu thông qua hệ số giảm ma sát $R_{inter}$; các dạng phần tử neo (node-to-node anchor, fixed-end anchor); và công cụ thiết kế hầm (Tunnel Designer).
  • Bài 3: Các mô hình đất trong phần mềm PLAXIS. Trình bày cơ sở toán học của quan hệ ứng suất - biến dạng dưới dạng ma trận độ cứng $[d\sigma] = [C][d\varepsilon]$. Giới thiệu lý thuyết đàn hồi Hooke, mô hình đàn hồi phi tuyến hyperbol (nghiên cứu của Kondner, Janbu, Duncan và Chang), phương pháp phần tử hữu hạn FEM với việc tuyến tính hóa từng bước gia tải. Phân tích chi tiết mô hình đàn hồi dẻo hoàn hảo Mohr-Coulomb (gồm 6 mặt phá hoại, tiêu chuẩn chảy dẻo Koiter, các thông số $E, \nu, c, \phi, \psi$ và điều kiện cắt kéo tension cut-off), sơ lược về mô hình đất hóa cứng (Hardening Soil) và mô hình đất sét mềm cố kết (Soft Soil / Cam-Clay).
  • Bài 4: Những bài tập tính toán cụ thể (Ví dụ thực hành). Cung cấp quy trình từng bước giải quyết ba bài toán kỹ thuật điển hình: bài toán móng đơn/móng băng trên nền đất đàn hồi; bài toán móng cọc khoan nhồi đơn chịu tải trọng trục; và bài toán phân tích ổn định, chuyển vị biến dạng của hố đào sâu nhiều tầng chống neo theo từng giai đoạn thi công (staged construction).
                      LỘ TRÌNH KIẾN THỨC GIÁO TRÌNH

[Bài 1: Tổng Quan]   -->  So sánh công cụ: GEO5, GEO-SLOPE, PLAXIS
[Bài 2: Khai Báo]    -->  Phần tử kết cấu: Beam (Mindlin), Interface, Geotextile, Anchor
[Bài 3: Mô Hình Đất] -->  Cơ học: Hooke, Duncan-Chang, Mohr-Coulomb, Hardening Soil
[Bài 4: Thực Hành]   -->  Mô phỏng: Móng nông, Cọc khoan nhồi, Hố đào sâu

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết cơ học môi trường liên tục áp dụng vào môi trường đất đá:

  • Cơ sở đàn hồi tuyến tính và phi tuyến: Sử dụng mô đun Young ($E$), hệ số Poisson ($\nu$), mô đun biến dạng thể tích ($K$) và mô đun trượt ($G$) để mô tả trạng thái ứng suất - biến dạng thể tích ($e_v$) và biến dạng lệch ($e_s$). Tích hợp phương trình logarit của hệ số rỗng $e = e_0 - \kappa \ln p$ và $e = e_0 - \lambda \ln p$ làm cơ sở cho mô hình Cam-Clay.
  • Lý thuyết dẻo trong cơ học đất: Xây dựng khái niệm hàm mặt năng suất dẻo $f(\sigma)$ và hàm thế năng dẻo $g(\sigma)$. Khai triển toán học của tiêu chuẩn phá hoại Mohr-Coulomb với 6 hàm ngưỡng trong không gian ứng suất chính, kết hợp với góc giãn nở $\psi$ để mô tả biến dạng nở thể tích khi trượt của đất hạt rời.
  • Phương pháp xấp xỉ phần tử hữu hạn (FEM): Rời rạc hóa môi trường đất liên tục thành các phần tử tam giác 6 nút hoặc 15 nút; thiết lập ma trận tương thích chuyển vị nút; xử lý phi tuyến tính vật liệu bằng phương pháp gia số tải trọng; kỹ thuật giảm thông số chống cắt $c-\phi$ ($c-\phi$ reduction) để xác định hệ số an toàn ($FS$).

Kỹ năng phát triển

Qua hệ thống bài học và bài tập, người học được rèn luyện các kỹ năng kỹ thuật cụ thể:

  • Kỹ năng mô hình hóa hình học bài toán địa kỹ thuật 2D (biến dạng phẳng plane strain và đối xứng trục axisymmetry).
  • Kỹ năng xác định và lựa chọn thông số cơ lý từ kết quả thí nghiệm nén ba trục, nén cố kết ($E_{50}, E_{ur}, E_0, c, \phi$).
  • Kỹ năng thiết lập điều kiện ban đầu: phát sinh áp lực nước lỗ rỗng tĩnh, áp lực nước lỗ rỗng dư và tạo ứng suất pháp tự nhiên ($K_0$-procedure).
  • Kỹ năng thiết lập trình tự thi công theo từng giai đoạn (staged construction) cho bài toán đào đất, hạ mực nước ngầm, lắp đặt thanh chống hoặc thi công neo ứng suất trước.
  • Kỹ năng khai thác và phân tích kết quả đầu ra: trích xuất lưới biến dạng, biểu đồ đẳng trị ứng suất hữu hiệu, biểu đồ mô men uốn - lực cắt trong kết cấu tường chắn, vẽ đường cong quan hệ tải trọng - chuyển vị qua mô-đun Curves.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng phương pháp giảng dạy tích hợp giữa lý thuyết chuyên sâu và thực hành trực tiếp tại phòng máy vi tính. Giảng viên đóng vai trò hướng dẫn quy chuẩn lý thuyết, giải thích bản chất vật lý của các tham số đầu vào và phân tích nguyên lý hoạt động của các thuật toán số. Quá trình học tập đòi hỏi học viên thực hiện song song các thao tác trên phần mềm theo từng bài học, thảo luận các lỗi sai hình học (mesh generation error) hoặc lỗi không hội tụ (numerical non-convergence) trong quá trình tính toán.

Hệ thống case studies trong giáo trình tập trung vào các vấn đề xây dựng thực tế:

  • Bài toán biến dạng lún và sức chịu tải của móng băng chịu tải trọng rải đều.
  • Phân tích tương tác cọc - đất xung quanh đối với cọc khoan nhồi đơn khi chịu tải dọc trục.
  • Mô phỏng hố đào sâu nhiều tầng trong đô thị, bao gồm việc hạ mực nước ngầm, lắp đặt tường cừ ván thép hoặc tường vây barrette kết hợp các tầng neo đất (ground anchor) và thanh chống văng (strut).

Quy chế đánh giá kết quả học tập được thiết lập theo định dạng kiểm tra kỹ năng thực hành máy tính:

  • Thi giữa kỳ: Trọng số 30% tổng điểm môn học.
  • Thi cuối kỳ: Trọng số 30% tổng điểm môn học.
  • Toàn bộ các kỳ thi đều được tổ chức trực tiếp trên máy tính thông qua đề bài yêu cầu thiết lập mô hình, chạy tính toán và xuất báo cáo phân tích kết quả chuyển vị, ổn định.

Để tự học đạt hiệu quả, giáo trình yêu cầu người học phải cài đặt trước phần mềm trên máy tính cá nhân, chuẩn bị trước các số liệu địa chất, đọc trước phần cơ sở lý thuyết mô hình đất và hoàn thành việc dựng hình sơ bộ trước khi tham dự các buổi phân tích kết quả trên lớp.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu cung cấp thông tin tổng hợp về lịch sử hình thành và phát triển của các công cụ phần tử hữu hạn trong địa kỹ thuật. Giáo trình ghi nhận sự ra đời của phiên bản PLAXIS V.1 từ năm 1987 tại Đại học Công nghệ Delft (Hà Lan) phục vụ các dự án đê biển vùng trũng, đến khi thành lập Công ty PLAXIS BV vào năm 1993. Đồng thời, tài liệu cung cấp tư liệu lịch sử về quá trình chuyển giao công nghệ vào Việt Nam từ các năm 1997–2002 thông qua GS. Nguyễn Công Mẫn và nhóm cán bộ giảng dạy Đại học Thủy lợi.

Về mặt công nghệ, tài liệu thực hiện sự đối chiếu đa chiều giữa các gói phần mềm chuyên ngành:

  • Bộ phần mềm GEO5: Khả năng tương thích các tiêu chuẩn thiết kế quốc tế như Eurocode 7 (EN 1997-1) và AASHTO LRFD, sử dụng phối hợp phương pháp giải tích truyền thống và phần tử hữu hạn.
  • Bộ phần mềm GEO-SLOPE (GeoStudio 2007): Các mô-đun giải tích chuyên biệt như Slope/W (ổn định mái dốc), Seep/W (dòng thấm), Sigma/W (ứng suất - biến dạng), Quake/W (động đất), Ctran/W (vận chuyển chất ô nhiễm).
  • Hệ thống PLAXIS 2D & 3D: Khảo sát các mô-đun PLAXIS V8.5, Plaxis Dynamics (phân tích động móng máy, đóng cọc, động đất), Plaxis 3D Tunnel (hầm theo phương pháp NATM, khiên đào shield tunnel), Plaxis 3D Foundation (móng bè, cọc khoan nhồi) và Plaxis Flow (thấm bão hòa và không bão hòa).

Giáo trình cập nhật các phương pháp mô hình hóa kết cấu hiện đại thông qua phần tử dầm Mindlin có xét đến chiều dày quy đổi $d_{eq} = \sqrt{12EI / EA}$, phần tử tiếp xúc không gian ảo (zero-thickness interface elements) sử dụng tích phân Gauss/Newton-Cotes, cùng kỹ thuật loại bỏ dao động ứng suất kỳ dị tại các vị trí góc kết cấu ngàm.

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong đào tạo và nghiên cứu:

  • Sinh viên đại học: Sinh viên các năm cuối (năm thứ 3 và thứ 4) thuộc các ngành Kỹ thuật Xây dựng dân dụng và công nghiệp, Xây dựng Công trình Giao thông, Công trình Thủy. Đây là tài liệu trực tiếp hỗ trợ thực hiện đồ án môn học Địa kỹ thuật, Đồ án Nền móng và Đồ án tốt nghiệp kỹ sư.
  • Học viên cao học: Học viên chuyên ngành Địa kỹ thuật công trình, Xây dựng công trình ngầm cần tài liệu tham khảo về cơ sở toán học của các mô hình đàn dẻo phi tuyến (Mohr-Coulomb, Hardening Soil, Soft Soil Cam-Clay) và phương pháp số ứng dụng.
  • Kiến thức tiên quyết: Để tiếp thu được nội dung, người học bắt buộc phải hoàn thành các học phần: Cơ học đất, Nền móng, Công trình trên nền đất yếu, Tin học đại cương và AutoCAD.
  • Giảng viên và kỹ sư thực hành: Giảng viên có thể sử dụng giáo trình làm đề cương chi tiết cho môn học thực hành tin học địa kỹ thuật; các kỹ sư tư vấn thiết kế có thể sử dụng làm tài liệu tham khảo cho việc thiết lập thông số đầu vào và kiểm soát chất lượng mô hình tính toán hố đào, móng cọc ngoài thực tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp cho sinh viên chuyên ngành Xây dựng, Cầu đường, Thủy lợi từ năm thứ ba trở đi, học viên cao học chuyên ngành Địa kỹ thuật và các kỹ sư thiết kế kết cấu nền móng công trình ngầm.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững các nguyên lý cơ bản của môn Cơ học đất (trạng thái ứng suất, điều kiện thoát nước, nén lún cố kết), môn Nền móng (sức chịu tải móng nông, móng cọc), kỹ năng vẽ kỹ thuật bằng AutoCAD và hiểu biết về phương pháp phần tử hữu hạn.

3. Điểm khác biệt của giáo trình này so với các tài liệu hướng dẫn phần mềm thông thường là gì?

Giáo trình không đơn thuần liệt kê thao tác nhấn chuột trên phần mềm mà dành riêng Bài 3 để diễn giải cơ sở giải tích và cơ học môi trường liên tục (ma trận đàn hồi, mô hình hyperbol Duncan-Chang, 6 mặt phá hoại Mohr-Coulomb, góc giãn nở $\psi$), giúp người học hiểu rõ bản chất vật lý của các tham số.

4. Làm thế nào để tự học giáo trình này hiệu quả?

Người học nên cài đặt phần mềm PLAXIS trên máy tính cá nhân, thực hiện tuần tự các ví dụ trong Bài 4, kiểm tra sự thay đổi của kết quả đầu ra khi thay đổi các thông số địa chất ($E, c, \phi, R_{inter}$), đồng thời đối chiếu kết quả tính toán số với các phương pháp giải tích truyền thống.

5. Có những tài liệu bổ trợ nào được đề cập trong giáo trình?

Giáo trình trích dẫn và liên hệ trực tiếp đến các tài liệu cơ học đất nâng cao, lý thuyết dẻo trong đất, tài liệu kỹ thuật của các bộ phần mềm GEO5, GEO-SLOPE (GeoStudio 2007) và các tiêu chuẩn thiết kế quốc tế như Eurocode 7 (EN 1997-1), AASHTO LRFD.

Kết luận (150 từ)

Giáo trình Tin học trong phân tích địa kỹ thuật (PLAXIS) của ThS. Nguyễn Thanh Trung cung cấp một hệ thống kiến thức hoàn chỉnh về việc áp dụng phương pháp phần tử hữu hạn vào giải quyết các bài toán cơ học đất - nền móng. Giá trị cốt lõi của tài liệu nằm ở việc chuẩn hóa quy trình phân tích số: từ việc hiểu rõ bản chất cơ học của các mô hình ứng xử vật liệu đất (Mohr-Coulomb, Duncan-Chang, Cam-Clay), làm chủ các công cụ mô hình hóa phần tử kết cấu (dầm, neo, vải địa kỹ thuật, mặt tiếp xúc), đến việc thực thi các bài toán kỹ thuật phức tạp như móng cọc và hố đào sâu theo từng giai đoạn thi công.

Lộ trình học tập được thiết kế khoa học, gắn liền với kiểm tra thực hành trực tiếp trên máy vi tính, tạo nền tảng chuyên môn vững chắc cho sinh viên và kỹ sư xây dựng trong công tác thiết kế địa kỹ thuật hiện đại. Các ý kiến trao đổi học thuật về tài liệu được ban biên tập tiếp nhận qua đầu mối tailieuhoctap@hutech.vn.
