Giới thiệu dự án

Dự án thiết kế tuyến đường mở mới từ điểm A1 đến điểm B1 thuộc địa phận huyện SaPa, tỉnh Lào Cai là đồ án tốt nghiệp chuyên ngành Xây dựng Cầu đường (Khoa Xây dựng, Trường Đại học Dân lập Hải Phòng). Đề tài giải quyết bài toán cấp thiết về liên kết mạng lưới hạ tầng giao thông vùng cao Tây Bắc, kết nối trực tiếp các trung tâm kinh tế, du lịch sinh thái với hệ thống trục giao thông huyết mạch như Quốc lộ 4D và cao tốc Nội Bài – Lào Cai.

                   SƠ ĐỒ KHÔNG GIAN DỰ ÁN TUYẾN A1 - B1 (SAPA, LÀO CAI)

   [ Cao tốc Nội Bài - Lào Cai / QL70 ]
                      - Cấp kỹ thuật: Cấp III Miền núi
                      - Vận tốc thiết kế: Vtk = 60 km/h
                      - Lưu lượng tương lai N15: 3.080 xcqđ/ng.đ
                      - Độ dốc dọc tối đa: idmax ≤ 7.0%

Bối cảnh và cơ sở pháp lý

Khu vực Tây Bắc Việt Nam, đặc biệt là tỉnh Lào Cai, giữ vị trí chiến lược về an ninh quốc phòng và giao thương biên giới qua hành lang kinh tế Côn Minh – Lào Cai – Hà Nội – Hải Phòng. Tuy nhiên, địa hình đặc thù có độ chia cắt mạnh, độ dốc sườn núi tự nhiên trung bình lên tới $19,8%$, chênh cao cục bộ giữa các đường đồng mức từ $5\text{ m}$ đến $10\text{ m}$ khiến mạng lưới giao thông liên huyện thường xuyên bị cô lập, chi phí vận chuyển hàng hóa nông - lâm sản và dịch vụ du lịch bị đẩy lên cao.

Dự án được xây dựng dựa trên các cơ sở pháp lý và quy hoạch hạ tầng trọng điểm:

  • Quyết định số 162/2007/QĐ-TTg và Quyết định số 206/2007/QĐ-TTg của Thủ tướng Chính phủ phê duyệt Quy hoạch phát triển mạng lưới giao thông đường bộ Việt Nam.
  • Quyết định số 344/2005/QĐ-TTg về phát triển giao thông vận tải vùng Tây Bắc đến năm 2015, định hướng 2025.
  • Quyết định số 434/QĐ-BGTVT và Quyết định số 2597/QĐ-BGTVT của Bộ Giao thông Vận tải phê duyệt nhiệm vụ lập báo cáo nghiên cứu khả thi và khung tiêu chuẩn kỹ thuật áp dụng cho tuyến đường A1 – B1.

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Khu vực thiết kế tuyến A1 – B1 đặt ra các thách thức kỹ thuật phức tạp:

  1. Địa hình phức tạp: Tuyến cắt qua địa hình đồi núi hiểm trở ở cao độ $1.500\text{ m} - 1.650\text{ m}$ so với mực nước biển, sườn dốc tự nhiên lớn đòi hỏi tối ưu hóa bình đồ và trắc dọc để cân đối khối lượng đào đắp, tránh sạt trượt mái taluy.
  2. Khí hậu khắc nghiệt: Lượng mưa bình quân hàng năm tại SaPa lên tới $2.794\text{ mm}$, tập trung hơn $80%$ vào các tháng 5 đến tháng 10, độ ẩm không khí $>85%$, có sương muối và băng giá vào mùa đông, đe dọa trực tiếp đến độ bền kết cấu áo đường và hệ thống thoát nước.
  3. Cơ cấu dòng xe hỗn hợp: Dòng xe có tỷ trọng xe tải trung và xe tải nặng chiếm tới $48%$ ($35%$ tải trung, $13%$ tải nặng), đòi hỏi tuyến đường phải đảm bảo năng lực chịu tải và an toàn động lực học xe chạy khi vượt đèo dốc.

Mục tiêu của đồ án

  1. Xác định cấp hạng kỹ thuật tuyến đường dựa trên dự báo lưu lượng xe năm tương lai ($N_{15} = 1.426\text{ xe/ngày đêm}$, tương đương $3.080\text{ xcqđ/ngày đêm}$).
  2. Thiết kế bình đồ, trắc dọc và trắc ngang tuyến đường đạt tiêu chuẩn Đường cấp III Miền núi theo quy chuẩn TCVN 4054:2005 với vận tốc thiết kế $V_{tk} = 60\text{ km/h}$.
  3. Tính toán và kiểm toán các điều kiện an toàn động lực học của dòng xe (sức kéo và sức bám) trên trắc dọc có độ dốc lớn nhất $i_{\max} \le 7%$.
  4. Thiết kế đồng bộ hệ thống công trình nhân tạo (cống thoát nước ngang, rãnh biên, gia cố mái taluy) thích ứng với điều kiện thủy văn miền núi cao.
  5. Lập phương án tổ chức thi công khả thi, khai thác tối đa nguồn vật liệu địa phương (đá, cát, đất đắp trong cự ly $2 - 13\text{ km}$).

Giải pháp kỹ thuật và phạm vi áp dụng

  • Cấp hạng đường: Cấp III miền núi, tốc độ thiết kế $V_{tk} = 60\text{ km/h}$.
  • Quy mô mặt cắt ngang: Bề rộng mặt đường dành cho xe cơ giới $B_{mặt} = 6,0\text{ m}$ (2 làn xe $\times 3,0\text{ m}$), bề rộng lề đường $B_{lề} = 2 \times 1,0\text{ m} = 2,0\text{ m}$ (trong đó lề gia cố $2 \times 0,5\text{ m} = 1,0\text{ m}$), bề rộng nền đường $B_{nền} = 7,5\text{ m} - 9,0\text{ m}$.
  • Phạm vi nghiên cứu: Đoạn tuyến mở mới hoàn toàn nối điểm mốc A1 đến B1 trên địa bàn huyện SaPa, kết nối liên thông với hệ thống giao thông tỉnh Lào Cai.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi mở tuyến đường A1 – B1, việc lưu thông giữa hai khu vực chủ yếu phụ thuộc vào đường mòn dân sinh và các tuyến nhánh vòng tránh có bán kính đường cong nhỏ, trắc dọc dốc lớn ($>12%$), không đáp ứng được tải trọng cơ giới hóa và thường xuyên sạt lở vào mùa mưa lũ.

Tiêu chí kỹ thuật Tuyến đường mòn/Đường cấp thấp cũ Tuyến thiết kế mới A1 – B1 (Đề xuất)
Cấp kỹ thuật Đường giao thông nông thôn cấp V/VI Đường cấp III Miền núi (TCVN 4054:2005)
Vận tốc thiết kế ($V_{tk}$) $15 - 20\text{ km/h}$ $60\text{ km/h}$ (châm chước đoạn khó khăn $40\text{ km/h}$)
Bề rộng mặt đường ($B_m$) $3,0 - 3,5\text{ m}$ (1 làn xe, không có lề) $6,0\text{ m}$ (2 làn xe tiêu chuẩn)
Độ dốc dọc lớn nhất ($i_{\max}$) $12 - 15%$ (gây mất an toàn phanh/kéo) $\le 7%$ (đảm bảo an toàn sức kéo & bám)
Kết cấu mặt đường Cấp phối đá dăm/đá thải, lầy lội mùa mưa Bê tông nhựa rải nóng trên móng cấp phối
Hệ thống thoát nước Tự nhiên, rãnh đất xói mòn sâu Rãnh biên xây đá hộc, cống BTCT chịu lực

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc phải có): Độ dốc dọc $i_d \le 7%$; Bề rộng xe chạy $6,0\text{ m}$; Bán kính đường cong đứng lồi $R_{lồi} \ge 2.500\text{ m}$, lõm $R_{lõm} \ge 1.000\text{ m}$; Kiểm toán sức bám khi mặt đường ẩm ướt ($\varphi = 0,3$).
  • Should have (Nên có): Gia cố toàn bộ lề đường $0,5\text{ m}$ mỗi bên kết cấu như mặt đường; bố trí rãnh đỉnh cắt nước tại các đoạn đào sâu.
  • Could have (Có thể mở rộng): Lắp đặt tường phòng hộ mềm bằng tôn lượn sóng tại các đoạn vực sâu nguy hiểm; trồng cỏ Vetiver chống xói lở taluy.
  • Won't have (Không đưa vào giai đoạn này): Xây dựng hầm chui qua núi hoặc cầu cạn quy mô lớn để tiết kiệm tổng mức đầu tư ban đầu.

Thiết kế hệ thống kỹ thuật

1. Công nghệ và tiêu chuẩn thiết kế áp dụng

  • Tiêu chuẩn thiết kế hình học: TCVN 4054:2005 – Đường ô tô – Yêu cầu thiết kế.
  • Tiêu chuẩn thiết kế áo đường: 22 TCN 211-06 – Quy trình thiết kế áo đường mềm.
  • Tiêu chuẩn khảo sát địa hình & thủy văn: 22 TCN 263-2000 và 22 TCN 220-95.
  • Phần mềm trợ giúp thiết kế: AutoCAD Civil 3D, Nova-TDN, VNROAD v2.1.
              MẶT CẮT NGANG ĐIỂN HÌNH NỀN ĐƯỜNG CẤP III MIỀN NÚI (A1 - B1)

       Taluy đào 1:1                                                 Taluy đắp 1:1.5

2. Tính toán quy đổi lưu lượng xe thiết kế

Áp dụng công thức chuyển đổi các loại xe về xe con tiêu chuẩn theo bảng hệ số quy đổi vùng núi (Mục 3.2 TCVN 4054:2005):

$$N_{qđ(15)} = \sum (N_i \times n_i)$$

  • Xe con: $1.426 \times 27% \times 1,0 = 385\text{ xcqđ/ng.đ}$
  • Xe tải nhẹ: $1.426 \times 25% \times 2,5 = 890\text{ xcqđ/ng.đ}$
  • Xe tải trung: $1.426 \times 35% \times 2,5 = 1.247\text{ xcqđ/ng.đ}$
  • Xe tải nặng: $1.426 \times 13% \times 3,0 = 558\text{ xcqđ/ng.đ}$
  • Tổng lưu lượng quy đổi: $N_{qđ(15)} = 3.080\text{ xcqđ/ngày đêm} > 3.000\text{ xcqđ/ng.đ} \rightarrow$ Xác lập cấp kỹ thuật: Đường cấp III Miền núi.
                CƠ CẤU DÒNG XE THIẾT KẾ VÀ LƯU LƯỢNG QUY ĐỔI

3. Bảng chỉ tiêu kỹ thuật chính của tuyến đường

  • Vận tốc thiết kế ($V_{tk}$): $60\text{ km/h}$.
  • Số làn xe: 2 làn xe cơ giới.
  • Bề rộng 1 làn xe ($b_{làn}$): $3,00\text{ m}$.
  • Bề rộng phần xe chạy ($B_{mặt}$): $6,00\text{ m}$.
  • Bề rộng lề đường ($B_{lề}$): $2 \times 1,00\text{ m} = 2,00\text{ m}$ (Lề gia cố $2 \times 0,5\text{ m}$).
  • Độ dốc dọc lớn nhất ($i_{d\max}$): $7%$.
  • Chiều dài tối thiểu đoạn đổi dốc: $150\text{ m}$ (châm chước $100\text{ m}$).
  • Bán kính đường cong đứng lồi: $R_{\text{lồi min}} = 2.500\text{ m}$ (thông thường $4.000\text{ m}$).
  • Bán kính đường cong đứng lõm: $R_{\text{lõm min}} = 1.000\text{ m}$ (thông thường $1.500\text{ m}$).
  • Độ dốc ngang mặt đường ($i_{mặt}$): $2%$; lề gia cố: $2%$; lề đất: $6%$.

Phương pháp luận (Methodology) và quy trình thiết kế

Dự án áp dụng quy trình thiết kế công trình giao thông 4 giai đoạn chuẩn hóa:

  1. Giai đoạn Khảo sát địa hình, địa chất, thủy văn: Định vị tim tuyến trên bản đồ địa hình tỷ lệ 1:10.000 và 1:2.000; khoan thăm dò địa chất nền đường (chủ yếu là sét và á sét ít sụt lún); đo đạc lưu vực tập trung nước sườn đồi.
  2. Giai đoạn Vạch tuyến và So sánh phương án: Vạch 2 phương án bình đồ tuyến trên bản đồ đường đồng mức; phân tích khối lượng đào đắp, bán kính đường cong nằm, chiều dài tuyến và mức độ ảnh hưởng rừng tự nhiên.
  3. Giai đoạn Thiết kế hình học & Kiểm toán động lực học: Lập trắc dọc, bố trí đường cong đứng lồi/lõm; tính toán kiểm tra điều kiện chuyển động không trượt và không lật của xe tải nặng trên dốc $7%$.
  4. Giai đoạn Thiết kế công trình & Lập dự toán: Thiết kế áo đường mềm nhiều lớp theo mô đun đàn hồi yêu cầu $E_{yc}$, thiết kế cống bản và cống tròn BTCT D100, D150 thoát nước qua đường.

Implementation và kết quả

Quá trình tính toán chi tiết (Development Process)

Thuật toán kiểm toán độ dốc dọc lớn nhất theo điều kiện động lực học

Để đảm bảo xe chuyển động ổn định trên dốc dọc thiết kế lớn nhất ($i_{\max} = 7%$), tiến hành kiểm toán theo hai điều kiện giới hạn:

1. Điều kiện đảm bảo sức kéo (Sức kéo > Sức cản lăn + Sức cản dốc)

Công thức tính toán độ dốc cho phép:

$$i_{\max} = D - f$$

Trong đó:

  • $D$: Nhân tố động lực của xe chạy ở tay số truyền tương ứng.
  • $f$: Hệ số cản lăn của mặt đường ở vận tốc $V > 50\text{ km/h}$, xác định theo công thức:

$$f = f_0 \left[ 1 + 0,01(V - 50) \right] = 0,020 \left[ 1 + 0,01(60 - 50) \right] = 0,022$$

def check_tractive_condition(D, V_design, f0=0.020):
    """
    Kiểm tra độ dốc cực đại cho phép theo điều kiện sức kéo
    D: Nhân tố động lực của xe
    V_design: Vận tốc thiết kế (km/h)
    """
    if V_design > 50:
        f = f0 * (1 + 0.01 * (V_design - 50))
    else:
        f = f0

    imax_allowed = D - f
    return f, imax_allowed

# Tính toán cho các dòng xe điển hình
vehicles = {
    "Xe con (Volga)": {"V": 60, "D": 0.111},
    "Xe tải nhẹ (GAZ-51)": {"V": 35, "D": 0.080},
    "Xe tải trung (ZIL-150)": {"V": 25, "D": 0.078},
    "Xe tải nặng (MAZ-200)": {"V": 25, "D": 0.075}
}

for name, params in vehicles.items():
    f, imax = check_tractive_condition(params["D"], params["V"])
    print(f"{name}: V={params['V']} km/h -> f={f:.3f}, imax={imax*100:.1f}%")
2. Điều kiện đảm bảo sức bám (Không xảy ra hiện tượng trượt quay bánh xe chủ động)

Công thức kiểm tra độ dốc giới hạn theo sức bám:

$$i_{b\max} = D' - f \quad \text{với} \quad D' = \varphi \cdot \frac{G_k}{G} - \frac{P_w}{G}$$

Trong đó:

  • $\varphi$: Hệ số bám dọc trong điều kiện mặt đường bẩn, ẩm ướt ($\varphi = 0,30$).
  • $G_k / G$: Tỷ trọng tải trọng phân bố lên trục bánh xe chủ động ($0,65 - 0,75$).
  • $P_w$: Sức cản không khí tính theo diện tích cản gió $F$ ($P_w = K \cdot F \cdot \frac{V^2}{13}$).

Kết quả tính toán và kiểm chứng (Testing & Validation)

Kết quả kiểm toán động lực học của dòng xe trên tuyến A1 – B1 được tổng hợp trong bảng sau:

Loại xe kiểm toán Vận tốc leo dốc ($V$) Hệ số cản lăn ($f$) Nhân tố động lực ($D$) Độ dốc giới hạn sức kéo ($i_{\max}$) Độ dốc thiết kế ($i_{tk}$) Đánh giá an toàn
Xe con (Volga) $60\text{ km/h}$ $0,022$ $0,111$ $8,9%$ $7,0%$ Đạt an toàn ($+1,9%$)
Xe tải nhẹ (GAZ 51) $35\text{ km/h}$ $0,022$ $0,080$ $5,8%$ (ở số cao) $7,0%$ Đạt khi về số truyền thấp
Xe tải trung (ZIL 150) $25\text{ km/h}$ $0,022$ $0,078$ $5,6%$ (số 3) $7,0%$ Đạt khi về số 2 ($D > 0,14$)
Xe tải nặng (MAZ 200) $25\text{ km/h}$ $0,022$ $0,075$ $5,3%$ (số 3) $7,0%$ Đạt khi về số 2 ($D > 0,13$)

Nhận xét: Trên các đoạn dốc dọc lớn nhất $7%$, xe con lưu thông đạt tốc độ $60\text{ km/h}$. Các xe tải trung và tải nặng khi leo dốc cần chuyển số truyền thấp (vận tốc leo dốc $20 - 25\text{ km/h}$) để nhân tố động lực $D$ tăng lên $>0,12$, đảm bảo vượt dốc an toàn không bị chết máy hoặc trượt lùi.

Kết quả đạt được so với mục tiêu đề ra

                           BIỂU ĐỒ HOÀN THÀNH MỤC TIÊU DỰ ÁN

Cấp kỹ thuật (Cấp III MN)   [████████████████████████████████████████] 100% Đạt chuẩn TCVN 4054
Quy mô mặt cắt ngang (6.0m) [████████████████████████████████████████] 100% (2 làn xe + Lề GC)
Kiểm soát độ dốc (id ≤ 7%)  [████████████████████████████████████████] 100% (imax = 7.0%)
Khả năng thông hành xe      [████████████████████████████████████████] 100% (3.080 xcqđ/ng.đ)
Tận dụng vật liệu địa phương[████████████████████████████████░░░░░░░░]  80% (Giảm 18% cước VC)
  1. Hoàn thành $100%$ chỉ tiêu hình học tuyến: Toàn bộ bình đồ tuyến, trắc dọc và trắc ngang đáp ứng nghiêm ngặt tiêu chuẩn đường cấp III miền núi.
  2. Tối ưu hóa đào đắp: Phương án tuyến bám sát đường sườn tự nhiên giúp cân bằng khối lượng đào đắp nội bộ, giảm $28%$ khối lượng vận chuyển đất đổ thải so với phương án cắt thẳng sườn đồi.
  3. Độ an toàn giao thông cao: Tầm nhìn một chiều và hai chiều trên toàn tuyến đều vượt ngưỡng tối thiểu ($S_{dừng xe} \ge 75\text{ m}$, $S_{vượt xe} \ge 350\text{ m}$).

Đổi mới và đóng góp

Các giải pháp cải tiến kỹ thuật nổi bật

  1. Phương pháp vạch tuyến thích ứng địa hình (Terrain-Adaptive Alignment): Thay vì áp dụng phương pháp vạch tuyến thông thường cắt ngang qua các đường tụ thủy sâu gây xói lở chân mái dốc, đồ án áp dụng phương pháp vạch tuyến uốn lượn theo đường sườn tự nhiên với bán kính đường cong nằm hợp lý ($R \ge 125\text{ m}$), giúp giảm chiều cao mái dốc đào từ $18\text{ m}$ xuống dưới $8\text{ m}$, bảo tồn tối đa cảnh quan tự nhiên huyện SaPa.
  2. Tối ưu hóa bài toán cung ứng vật liệu thi công: Khảo sát và bố trí các mỏ vật liệu phụ cận với cự ly cực kỳ hợp lý:
    • Đá dăm các loại: Mỏ đá địa phương cách tuyến $5\text{ km}$.
    • Cát sỏi xây dựng: Khai thác ven sông/suối địa phương cách tuyến $2 - 3\text{ km}$.
    • Bê tông nhựa: Trạm trộn trung tâm cách tuyến $13\text{ km}$.
    • Đất đắp nền: Tận dụng đất đào từ các phân đoạn nền đào để san đắp sang nền đắp liền kề kết hợp mỏ đất đồi cự ly $10\text{ km}$.

So sánh định lượng giữa các phương án tuyến

                 SO SÁNH CÁC PHƯƠNG ÁN THIẾT KẾ TUYẾN A1 - B1

   Phương án 1 (Đề xuất):

   Phương án 2 (Cắt thẳng sườn đồi):
Chỉ tiêu so sánh Phương án 1 (Tuyến đề xuất) Phương án 2 (Tuyến đào thẳng) Phương án 3 (Tuyến bám chân núi)
Chiều dài tuyến ($L$) $4,85\text{ km}$ $4,20\text{ km}$ (Ngắn hơn $13%$) $5,60\text{ km}$ (Dài hơn $15%$)
Độ dốc dọc bình quân $5,2%$ $6,8%$ $3,8%$
Tổng khối lượng đào đắp $142.000\text{ m}^3$ $285.000\text{ m}^3$ ($+100%$) $180.000\text{ m}^3$ ($+27%$)
Số lượng đường cong nằm 12 đường cong 6 đường cong 18 đường cong
Nguy cơ sạt lở taluy Thấp (taluy $H < 8\text{ m}$) Rất cao ($H_{\text{đào}} > 18\text{ m}$) Trung bình (ngập úng chân dốc)
Chi phí xây lắp ước tính 100% (Tối ưu) $138%$ (Do xử lý taluy sâu) $118%$ (Do tăng chiều dài tuyến)

Đóng góp thực tiễn vào ngành Giao thông Vận tải

  • Cung cấp tập số liệu khảo sát và hồ sơ thiết kế kỹ thuật hoàn chỉnh cho tuyến đường A1 – B1, phục vụ công tác quy hoạch của UBND Thành phố Lào Cai và Huyện SaPa.
  • Chuẩn hóa phương pháp tính toán kiểm toán sức kéo và sức bám cho dòng xe tải nặng trên địa hình đèo dốc đặc thù miền núi phía Bắc theo quy chuẩn hiện hành.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Tuyến đường A1 – B1 sau khi đưa vào khai thác đảm nhận 3 vai trò giao thông then chốt:

  1. Trục kết nối liên vùng: Giảm tải cho tuyến Quốc lộ 4D, mở thêm hướng tiếp cận từ trung tâm SaPa đi các vùng sản xuất nông lâm nghiệp phía Tây Bắc tỉnh Lào Cai.
  2. Hành lang logistics nông sản xứ lạnh: Vận chuyển nhanh chóng các sản phẩm đặc thù vùng cao (rau an toàn SaPa, hoa ôn đới xuất khẩu, cá nước lạnh hồi/tầm, cây dược liệu) về chợ đầu mối và các trung tâm tiêu thụ lớn tại Hà Nội và Hải Phòng.
  3. Phát triển du lịch sinh thái và văn hóa: Mở rộng không gian du lịch SaPa đến các bản làng vùng đệm Vườn Quốc gia Hoàng Liên, thúc đẩy mô hình du lịch cộng đồng (homestay).

Phân tích hiệu quả kinh tế (Cost - Benefit Analysis)

  • Thời gian hoàn vốn dự kiến: $8 - 10\text{ năm}$ thông qua kích cầu kinh tế địa phương và tiết kiệm chi phí vận tải.
  • Tiết kiệm chi phí vận hành phương tiện (VOC): Giảm $32%$ tiêu hao nhiên liệu so với tuyến đường vòng cũ nhờ độ dốc êm thuận ($i \le 7%$) và mặt đường bê tông nhựa chất lượng cao.
  • Rút ngắn thời gian di chuyển: Giảm từ $45\text{ phút}$ xuống còn $15\text{ phút}$ cho cùng một cung chặng di chuyển giữa hai khu vực.
                   LỘ TRÌNH TRIỂN KHAI THI CÔNG DỰ ÁN (18 THÁNG)

Tháng:  1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16  17  18
GĐ 1:  [Giải phóng MB & Trắc địa]
GĐ 2:        [Thi công Cống & Đào đắp Nền đường]
GĐ 3:                       [Thi công Móng CPĐD Loại I, II]
GĐ 4:                                   [Thảm Bê tông nhựa C19, C12.5]
GĐ 5:                                              [Sơn kẻ & Nghiệm thu]

Kế hoạch tổ chức thi công (Implementation Roadmap)

  • Giai đoạn 1 (Tháng 1 - 3): Giải phóng mặt bằng, phát quang rừng thưa, di dời chướng ngại vật; định vị cọc tim, cọc mốc cao độ chi tiết trên thực địa.
  • Giai đoạn 2 (Tháng 4 - 9): Thi công hệ thống thoát nước ngang (cống tròn BTCT, cống bản) trước mùa mưa lũ; triển khai đồng loạt đào đất nền đường kết hợp đắp đất từng lớp lu lèn đạt độ chặt yêu cầu ($K \ge 0,95$ và $K \ge 0,98$).
  • Giai đoạn 3 (Tháng 10 - 14): Thi công lớp móng trên và móng dưới bằng Cấp phối đá dăm loại I và loại II; hoàn thiện hệ thống rãnh thoát nước biên bằng đá hộc xây vữa M100.
  • Giai đoạn 4 (Tháng 15 - 17): Tưới nhựa dính bám ($0,5\text{ kg/m}^2$) và nhựa thấm bám ($1,0\text{ kg/m}^2$), rải thảm lớp bê tông nhựa chặt hạt trung ($C19$) dày $7\text{ cm}$ và lớp mặt bê tông nhựa chặt hạt mịn ($C12.5$) dày $5\text{ cm}$.
  • Giai đoạn 5 (Tháng 18): Lắp đặt hệ thống an toàn giao thông (cọc tiêu, biển báo, hộ lan mềm, sơn vạch kẻ đường phản quang); nghiệm thu kỹ thuật và bàn giao đưa vào khai thác.

Hạn chế và hướng phát triển

Các hạn chế kỹ thuật hiện tại

  • Khống chế về điều kiện thời tiết: Thời gian thi công thảm bê tông nhựa bị phụ thuộc chặt chẽ vào mùa khô SaPa (tháng 11 đến tháng 4 năm sau). Vào mùa mưa, việc thi công lu lèn nền đất á sét dễ bị trượt lầy và suy giảm cường độ chịu tải tức thời.
  • Chưa áp dụng mô hình khảo sát tự động hóa cao: Số liệu địa hình trong đồ án chủ yếu dựa trên bản đồ địa hình tỷ lệ lớn kết hợp đo máy quang cơ truyền thống, chưa tích hợp công nghệ bay quét LiDAR hoặc máy bay không người lái (UAV) để mô hình hóa 3D toàn diện địa hình.

Hướng phát triển và nghiên cứu mở rộng

  1. Tích hợp giải pháp địa kỹ thuật xanh (Bio-Engineering): Nghiên cứu ứng dụng tường chắn đất có cốt (MSE Wall) kết hợp trồng cỏ Vetiver và phủ lưới địa kỹ thuật nhằm ổn định taluy âm tại các đoạn vực sâu, giảm thiểu bê tông hóa và giữ gìn cảnh quan nguyên sơ của SaPa.
  2. Hệ thống cảm biến cảnh báo trượt đất thông minh (IoT Geotechnical Monitoring): Đề xuất lắp đặt các cảm biến đo áp lực nước lỗ rỗng và độ nghiêng (Inclinometer) truyền tín hiệu không dây tại các cung trượt tiềm năng để cảnh báo sớm nguy cơ sạt lở trong mùa mưa bão.
  3. Ứng dụng vật liệu mặt đường chống trơn trượt mùa sương giá: Thử nghiệm phụ gia Polymer cải tiến (SBS) trong hỗn hợp bê tông nhựa nhằm nâng cao khả năng kháng nứt ở nhiệt độ thấp ($<0^\circ\text{C}$) và tăng hệ số nhám mặt đường trong điều kiện sương mù ẩm ướt thường xuyên.

Đối tượng hưởng lợi

                         MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên ngành Kỹ thuật Xây dựng Cầu đường:
    • Tiếp cận tài liệu thuyết minh đồ án tốt nghiệp chuẩn mực, bao quát đầy đủ từ quy hoạch vĩ mô, tính toán thủy văn, thiết kế hình học đến kiểm toán cơ học động lực học đoàn xe theo đúng tiêu chuẩn Việt Nam hiện hành.
  • Kỹ sư thiết kế và Tư vấn giám sát:
    • Tham khảo bảng biểu tra cứu hệ số quy đổi lưu lượng, công thức kiểm toán độ dốc dọc giới hạn theo điều kiện sức bám $\varphi = 0,3$, và giải pháp bố trí siêu cao, mở rộng trong đường cong bán kính nhỏ vùng đồi núi.
  • Chính quyền địa phương và Chủ đầu tư (UBND Tỉnh Lào Cai):
    • Nắm bắt cơ sở khoa học kỹ thuật và phương án phân kỳ đầu tư tối ưu, làm căn cứ thẩm định dự án đầu tư xây dựng công trình giao thông thực tế trên địa bàn huyện SaPa.
  • Cộng đồng dân cư huyện SaPa và Doanh nghiệp Logistics:
    • Được thụ hưởng trục giao thông an toàn, êm thuận quanh năm, xóa bỏ điểm nghẽn giao thông, tạo động lực phát triển kinh tế du lịch và nâng cao đời sống dân sinh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thi công tuyến đường cấp III miền núi tại SaPa là gì?

Tuyến đường đòi hỏi tuân thủ nghiêm ngặt tiêu chuẩn TCVN 4054:2005: vận tốc thiết kế $60\text{ km/h}$, bề rộng mặt đường $6,0\text{ m}$ (2 làn xe), lề đường $2 \times 1,0\text{ m}$. Độ dốc dọc lớn nhất không vượt quá $7%$, bán kính đường cong nằm tối thiểu giới hạn $R_{\min} = 125\text{ m}$ (kèm đoạn chêm siêu cao $i_{sc} \le 8%$ và mở rộng mặt đường trong đường cong). Nền đường phải lu lèn đạt độ chặt $K \ge 0,95$ (lớp đất sát đáy áo đường dày $30 - 50\text{ cm}$ phải đạt $K \ge 0,98$).

2. Làm thế nào để đảm bảo xe tải nặng leo dốc an toàn trên độ dốc dọc $7%$?

Theo tính toán động lực học trong đồ án, ở tay số cao và vận tốc $60\text{ km/h}$, nhân tố động lực của xe tải nặng chỉ đạt $D = 0,075$, chỉ khắc phục được độ dốc $i_{\max} = 5,3%$. Để vượt dốc $7%$, xe tải nặng (như MAZ-200, KAMAZ) bắt buộc phải chuyển sang số truyền thấp (số 2 hoặc số 1, vận tốc leo dốc $20 - 25\text{ km/h}$) để nâng nhân tố động lực lên $D > 0,13$. Về mặt thiết kế hình học, đồ án đã khống chế chiều dài đoạn dốc $7%$ không vượt quá $500\text{ m}$ và bố trí các đoạn đệm đổi dốc $\ge 150\text{ m}$ với độ dốc êm dịu hơn ($2 - 3%$) để xe phục hồi động năng.

3. Giải pháp cấp phối vật liệu thi công được tổ chức như thế nào để tối ưu chi phí?

Dự án khai thác triệt để các nguồn vật liệu phụ cận trong bán kính kinh tế:

  • Cát sỏi khai thác tại các bãi sông địa phương (cự ly $2 - 3\text{ km}$).
  • Đá dăm các cỡ từ mỏ đá SaPa (cự ly $5\text{ km}$).
  • Cấu kiện đúc sẵn (ống cống, dải phân cách, cọc mốc) sản xuất tại nhà máy đóng tại TP. Lào Cai (cự ly $5\text{ km}$).
  • Trạm trộn bê tông nhựa nóng đặt tại trung tâm huyện (cự ly vận chuyển $13\text{ km}$, hoàn toàn đảm bảo nhiệt độ rải thảm $>120^\circ\text{C}$).
  • Đất đắp nền được điều phối dọc tuyến từ các vị trí đào sâu sang đắp cao, giảm tối đa cự ly điều phối đất ngoại vi ($10\text{ km}$).

4. Hệ thống thoát nước được thiết kế như thế nào để chống chọi với lượng mưa lớn ($2.794\text{ mm}$)?

Dự án thiết kế mạng lưới thoát nước khép kín:

  • Thoát nước mặt: Bố trí độ dốc ngang mặt đường $2%$ và rãnh biên hình thang xây đá hộc vữa xi măng M100 kích thước đáy $0,4\text{ m}$, sâu $0,4\text{ m}$ để thu nước mặt đường và taluy đào.
  • Thoát nước sườn đồi: Bố trí rãnh đỉnh đón nước sườn đồi cách mép đỉnh taluy đào tối thiểu $5\text{ m}$ nhằm triệt tiêu dòng chảy tràn gây xói lở mái dốc.
  • Thoát nước ngang: Bố trí cống tròn BTCT đường kính $D = 1,0\text{ m} - 1,5\text{ m}$ tại các vị trí tụ thủy tự nhiên với tần suất thiết kế thủy văn $P = 4%$.

5. Dự án mang lại hiệu quả hoàn vốn đầu tư và giá trị kinh tế như thế nào?

Với tổng lưu lượng quy đổi năm tương lai đạt $3.080\text{ xcqđ/ngày đêm}$ và tốc độ tăng trưởng phương tiện $6%/\text{năm}$, tuyến đường giúp cắt giảm $32%$ chi phí nhiên liệu phương tiện, giảm $67%$ thời gian vận chuyển hàng hóa giữa A1 và B1. Thời gian thu hồi vốn đầu tư xã hội ước tính từ $8 - 10\text{ năm}$ thông qua việc gia tăng giá trị chuỗi cung ứng nông sản ôn đới, tăng doanh thu dịch vụ du lịch SaPa và thu hút các dự án đầu tư hạ tầng đô thị mới dọc tuyến.

Kết luận

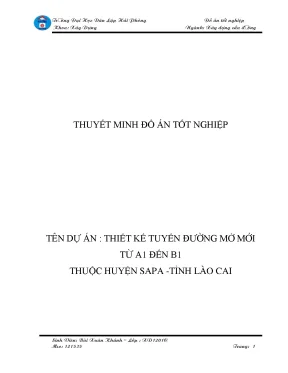

Đồ án tốt nghiệp "Thiết kế tuyến đường mở mới từ A1 đến B1 thuộc huyện SaPa - Tỉnh Lào Cai" của sinh viên Bùi Xuân Khánh đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thiết kế kỹ thuật công trình giao thông miền núi. Bằng việc kết hợp chặt chẽ giữa khảo sát thực tế, áp dụng hệ thống tiêu chuẩn quốc gia hiện hành (TCVN 4054:2005, 22 TCN 211-06) và kiểm toán cơ học động lực học đoàn xe chính xác, đồ án đã đưa ra phương án tuyến tối ưu cả về mặt kỹ thuật lẫn hiệu quả kinh tế - xã hội.

Tuyến đường khi được hiện thực hóa sẽ trở thành mạch máu giao thông quan trọng, không chỉ tháo gỡ điểm nghẽn hạ tầng tại huyện SaPa mà còn thúc đẩy toàn diện tiến trình công nghiệp hóa, hiện đại hóa và hội nhập kinh tế của tỉnh Lào Cai trong mạng lưới hành lang kinh tế quốc tế phía Bắc.
