Bài giảng hướng dẫn cài đặt phần mềm MultiSim 6.20 - Trần Hữu Danh Đại học Cần Thơ

Cài đặt phần mềm MultiSim 6.20 không hề khó khăn như nhiều người nghĩ. 107 trang · Đại học Cần Thơ · 2003.

• Tác giả: Trần Hữu Danh
• Trường học: Đại học Cần Thơ
• Chuyên ngành: Công Nghệ Thông Tin và Truyền Thông
• Đề tài: Hướng Dẫn Cài Đặt MultiSim 6.20 Dễ Dàng
• Loại tài liệu: tài liệu hướng dẫn
• Năm xuất bản: 2003
• Địa điểm: Cần Thơ

Mục lục chi tiết

• 1. CHƯƠNG 1: MỞ ĐẦU
• 2. CHƯƠNG 2: MULTISIM 6.20 VÀ ỨNG DỤNG VÀO MÔ PHỎNG MẠCH ĐIỆN
• 2.1. Giới thiệu giao diện MultiSim
• 2.2. Điều chỉnh giao diện của MultiSim
• 2.3. Điều khiển việc hiển thị mạch hiện hành
• 2.4. Cài đặt mặc nhiên cho người sử dụng
• 2.5. Các tuỳ chọn khác
• 2.6. Thiết kế mạch mô phỏng
• 2.6.1. Tạo tập tin mạch mô phỏng
• 2.6.2. Đặt các linh kiện vào mạch
• 2.6.2.1. Đặt linh kiện đầu tiên
• 2.6.2.2. Thay đổi giá trị của nguồn pin
• 2.6.2.3. Đặt phần tử kế tiếp
• 2.6.2.3.1. Đặt điện trở đầu tiên
• 2.6.2.3.2. Xoay điện trở
• 2.6.2.3.3. Thêm vào các điện trở khác
• 2.6.2.3.4. Ghi lại sự thay đổi

Tóm tắt

I. Hướng Dẫn Cài Đặt MultiSim 6

Cài đặt phần mềm MultiSim 6.20 không hề khó khăn như nhiều người nghĩ. Bài viết này sẽ hướng dẫn chi tiết từng bước để người dùng có thể dễ dàng thực hiện. Việc cài đặt đúng cách sẽ giúp tối ưu hóa hiệu suất của phần mềm và đảm bảo các tính năng hoạt động tốt nhất.

1.1. Tổng Quan Về MultiSim 6.20

MultiSim 6.20 là một phần mềm mô phỏng mạch điện mạnh mẽ, được sử dụng rộng rãi trong giáo dục và nghiên cứu. Phần mềm này cung cấp nhiều công cụ hữu ích cho việc thiết kế và mô phỏng các mạch điện phức tạp.

1.2. Các Tính Năng Nổi Bật Của MultiSim

Phần mềm MultiSim cung cấp nhiều tính năng như mô phỏng mạch điện, phân tích tín hiệu, và hỗ trợ thiết kế mạch. Những tính năng này giúp người dùng dễ dàng thực hiện các thí nghiệm và nghiên cứu trong lĩnh vực điện tử.

II. Các Bước Cài Đặt MultiSim 6

Để cài đặt MultiSim 6.20, người dùng cần thực hiện theo các bước sau. Đầu tiên, đưa đĩa CD-ROM vào ổ đĩa và tìm file setup.exe. Sau đó, nhấp đúp vào file này để bắt đầu quá trình cài đặt.

2.1. Khởi Động Quá Trình Cài Đặt

Sau khi mở file setup.exe, người dùng sẽ thấy giao diện cài đặt. Nhấn 'Next' để tiếp tục và chọn 'Yes' khi được hỏi về việc cài đặt MultiSim.

2.2. Cập Nhật Hệ Thống Cần Thiết

Trong quá trình cài đặt, hệ thống sẽ yêu cầu cập nhật các file cần thiết. Đây là bước quan trọng, đặc biệt nếu đây là lần đầu tiên cài đặt phần mềm trên máy tính.

III. Giải Quyết Các Vấn Đề Thường Gặp Khi Cài Đặt MultiSim

Trong quá trình cài đặt MultiSim 6.20, người dùng có thể gặp một số vấn đề như lỗi không tìm thấy file hoặc không thể khởi động phần mềm. Bài viết này sẽ giúp giải quyết những vấn đề này.

3.1. Lỗi Không Tìm Thấy File Setup

Nếu không tìm thấy file setup.exe, hãy kiểm tra lại đĩa CD-ROM hoặc tải lại phần mềm từ nguồn đáng tin cậy. Đảm bảo rằng đĩa không bị trầy xước.

3.2. Không Khởi Động Được MultiSim Sau Khi Cài Đặt

Nếu phần mềm không khởi động, hãy kiểm tra xem có cần cập nhật hệ điều hành hay không. Đôi khi, việc cài đặt lại phần mềm cũng có thể giải quyết vấn đề.

IV. Hướng Dẫn Sử Dụng MultiSim 6

Sau khi cài đặt thành công, người dùng cần biết cách sử dụng MultiSim 6.20 để đạt hiệu quả cao nhất. Bài viết này sẽ hướng dẫn các bước cơ bản để bắt đầu.

4.1. Khởi Động MultiSim và Giao Diện Người Dùng

Mở MultiSim từ menu Start hoặc biểu tượng trên desktop. Giao diện chính sẽ hiển thị các công cụ và tùy chọn cần thiết cho việc thiết kế mạch.

4.2. Thiết Kế Mạch Điện Đầu Tiên

Người dùng có thể bắt đầu thiết kế mạch điện bằng cách chọn các linh kiện từ thanh công cụ. Đặt chúng vào cửa sổ thiết kế và kết nối chúng lại với nhau.

V. Kết Luận Về Cài Đặt MultiSim 6

Cài đặt MultiSim 6.20 là một quá trình đơn giản nếu thực hiện đúng các bước hướng dẫn. Việc sử dụng phần mềm này sẽ giúp người dùng nâng cao kỹ năng thiết kế mạch điện và thực hiện các thí nghiệm một cách hiệu quả.

5.1. Tương Lai Của MultiSim Trong Giáo Dục

Với sự phát triển không ngừng của công nghệ, MultiSim sẽ tiếp tục là một công cụ quan trọng trong giáo dục kỹ thuật điện tử, giúp sinh viên và kỹ sư thực hành và nghiên cứu.

5.2. Lời Khuyên Cho Người Mới Bắt Đầu

Người dùng mới nên tham khảo tài liệu hướng dẫn và thực hành thường xuyên để làm quen với các tính năng của MultiSim. Điều này sẽ giúp nâng cao hiệu quả sử dụng phần mềm.

Nội dung chính

Tổng quan về giáo trình

Tài liệu là bài giảng chuyên đề thuộc hệ thống tài liệu học tập của Khoa Công nghệ Thông tin và Truyền thông – Đại học Cần Thơ do tác giả Trần Hữu Danh biên soạn. Nội dung bài giảng phục vụ công tác đào tạo thực hành cho sinh viên khối ngành Điện, Điện tử và Công nghệ Thông tin, đặt trọng tâm vào việc ứng dụng phần mềm tự động hóa thiết kế điện tử (EDA) bao gồm MultiSim 6.20 (Electronics Workbench) và OrCAD Family Release 9.2 (Cadence Design Systems).

Mục tiêu học tập của giáo trình được xác định rõ ràng:

• Hướng dẫn sinh viên phương pháp cài đặt, cấu hình môi trường phần mềm trên hệ điều hành Windows.
• Khai thác hệ thống thiết bị đo và kiểm tra ảo (Virtual Instruments) để mô phỏng, phân tích đặc tính động học của mạch điện tử tương tự và mạch điện tử số.
• Rèn luyện kỹ năng vẽ sơ đồ nguyên lý (Schematic Capture), tối ưu hóa hàm logic và trích xuất danh sách liên kết mạng (Netlist) phục vụ công đoạn thiết kế mạch in (PCB Layout).

Cấu trúc giáo trình tiếp cận theo tiến trình thực hành kỹ thuật: đi từ việc chuẩn bị môi trường phần mềm (Chương 1), khai thác các công cụ mô phỏng đo lường và thực hành trên các mạch ứng dụng cụ thể (Chương 2), đến quy trình vẽ sơ đồ nguyên lý và thiết lập thông số xuất dữ liệu với OrCAD Capture (Chương 3).

Điểm đặc thù của tài liệu là phương pháp diễn giải bám sát thao tác kỹ thuật thực tế. Mọi hướng dẫn đều đi kèm chỉ dẫn menu, cấu hình hộp thoại, thông số tham biến linh kiện và hình ảnh giao diện trực quan, giúp người học chuyển hóa các lý thuyết điện tử sang môi trường thực nghiệm số hóa.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua ba phân vùng kiến thức trọng tâm:

1. Chương 1: Mở đầu – Hướng dẫn cài đặt phần mềm MultiSim 6.20 và OrCAD 9.2

   • Hướng dẫn chi tiết quy trình cài đặt phần mềm MultiSim 6.20 từ đĩa CD-ROM, cập nhật tệp hệ thống Windows, lựa chọn cấu hình cài đặt Typical hoặc Custom, tích hợp phần mềm đọc tài liệu Adobe Acrobat 4.0.
   • Thao tác đăng ký bản quyền thông qua Serial Number, Signature và trình tạo khóa KeyGenerator để nhập mã Release Code.
   • Quy trình cài đặt OrCAD Release 9.2: thiết lập bản quyền máy đơn (Standalone Licensing), cấu hình thư mục cài đặt, nhập Key Code, Authorization Code và thực thi bản vá hệ thống (PDXOrcad.exe).

2. Chương 2: MultiSim 6.20 và ứng dụng vào trong mô phỏng mạch điện

   • Cấu trúc giao diện: thanh công cụ hệ thống (System toolbar), thanh thiết kế (MultiSim Design Bar), danh sách linh kiện đang dùng (In Use list), cửa sổ mạch thiết kế (Circuit windows), và dòng trạng thái (Status line).
   • Cấu hình tùy chọn hiển thị: thiết lập lưới vẽ (Grid Display), khung viền và tiêu đề bản vẽ (Title Block and Border), màu sắc dây dẫn và thuộc tính linh kiện (User Preferences).
   • Khai thác cơ sở dữ liệu linh kiện 3 lớp (Multisim master, user, corporate library) gồm nguồn cấp (DC Voltage Source, VCC, Mass), linh kiện thụ động (Điện trở, Tụ điện), linh kiện tích cực và vi mạch (IC định thời 555, vi mạch số họ 74xx).
   • Hệ thống 8 công cụ đo ảo: Dao động nghiệm (Oscilloscope), Máy phân tích đáp ứng tần số (Bode Plotter), Máy phân tích độ méo (Distortion Analyzer), Máy phát sóng (Function Generator), Máy chuyển đổi logic (Logic Converter), Máy phân tích logic 16 kênh (Logic Analyzer), Máy phát từ mã (Word Generator), và Đồng hồ vạn năng (Multimeter).
   • Các bài thực hành mô phỏng chuyên đề:
     • Mạch dao động và khuếch đại: Mạch Schmitt Trigger, mạch LED nhấp nháy dùng IC 74LS00D và transistor 2N2222A.
     • Mạch tuần tự và đếm số: Mạch thanh ghi dịch dùng IC 74164 (khảo sát các chế độ dịch sáng/tối xen kẽ), mạch đếm nhị phân 4-bit dùng IC 7493 (đếm từ 00 đến FF, đếm module 100 từ 00 đến 99, đếm module 60 từ 00 đến 59).
     • Mạch ghép kênh và giải mã: Mạch chọn kênh 8 sang 1 điều khiển bằng công tắc và tự động dùng IC đếm 74190; mạch giải mã 3 sang 8 hiển thị LED.
     • Phân tích và tổng hợp mạch logic: Sử dụng Logic Converter để chuyển đổi qua lại giữa sơ đồ cổng logic, bảng chân trị (Truth Table), biểu thức Boolean và rút gọn hàm Boole thành mạch chỉ sử dụng cổng NAND 2 ngõ vào.
     • Mạch phát chuỗi ký tự số và chữ: Ứng dụng Word Generator điều khiển LED 7 đoạn hiển thị chuỗi số (0000 đến 9999) và chuỗi ký tự (2004, good, bye).
     • Hệ thống biến đổi tín hiệu tương tự – số (ADC) và số – tương tự (DAC): Khảo sát quá trình lấy mẫu tín hiệu sóng sin từ Function Generator, hiển thị mã nhị phân qua LED và Logic Analyzer, sau đó phục hồi dạng sóng liên tục qua bộ DAC để quan sát trên Oscilloscope.

3. Chương 3: OrCAD Capture 9.2 – Thiết kế sơ đồ nguyên lý

   • Khởi động Capture.exe, thiết lập cấu hình thuộc tính bản vẽ trong Options/Preferences gồm các thẻ: Colors/Print, Grid Display, Pan and Zoom, Select, và thẻ Miscellaneous.
   • Tính năng tự động đánh số thứ tự linh kiện (Auto Reference Place Parts) và giao tiếp liên phần mềm (Intertool Communication) để liên kết chéo với phần mềm Layout.
   • Cấu hình khuôn mẫu bản vẽ (Design Template), thiết lập phông chữ, kích thước khổ giấy, đơn vị đo và thuộc tính thiết kế (Design Properties) để trích xuất Netlist.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý kỹ thuật cơ bản:

• Nguyên lý phân tích mạch tần số: Thiết lập tỷ lệ logarit và tuyến tính (Log/Lin) trên máy đo Bode để đo độ lợi điện thế theo công thức $dB = 20 \log\left(\frac{V_{out}}{V_{in}}\right)$ và đo độ lệch pha trong dải tần xác định ($I$ đến $F$).
• Nguyên lý đo lường độ méo phi tuyến: Khảo sát độ méo điều hòa tổng (THD) và tỷ số tín hiệu trên nhiễu cùng độ méo (SINAD) trong dải tần âm tần từ 20 Hz đến 100 kHz.
• Đại số Boole và logic số: Quy trình tối ưu hóa các hàm logic tổ hợp (chuyển đổi biểu thức đa biến như $A'B + B'C' + B'D'$ hoặc $A'B'C + BC' + AB$ sang cấu trúc mạch cổng logic tối giản).
• Nguyên lý số hóa tín hiệu: Quá trình chuyển đổi tín hiệu liên tục sang rời rạc thông qua tần số lấy mẫu xung clock tại khối ADC và tái tạo dạng sóng ngõ ra tại khối DAC.

Kỹ năng phát triển

Thông qua nội dung thực hành, tài liệu định hình ba nhóm kỹ năng chính:

• Kỹ năng thao tác phần mềm: Thành thạo việc bố trí linh kiện, đổi chiều xoay (Rotate CounterCW), phân bổ màu sắc dây dẫn tín hiệu, gán nhãn (Label), chèn ghi chú (Place Text), và cấu hình bước thời gian mô phỏng (TMAX = 1e-4).
• Kỹ năng đo kiểm và phân tích dữ liệu ảo: Sử dụng thành thạo dao động nghiệm với các mức thang đo thời gian (Timebase) và điện áp (V/Div), kích hoạt con trỏ đo thời gian ($T_1, T_2$) trên Logic Analyzer, thiết lập điểm dừng (Breakpoint), chu kỳ lặp (Cycle/Burst) trên máy phát từ mã Word Generator.
• Kỹ năng chuyển giao dữ liệu thiết kế: Khởi tạo sơ đồ mạch nguyên lý đúng chuẩn công nghiệp, thiết lập quy chuẩn lưới vẽ và xuất tệp danh sách liên kết (Netlist) phục vụ khâu chế tạo mạch in.

---

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình áp dụng mô hình giảng dạy thực hành trực tiếp theo tác vụ (Task-Based Instruction). Mỗi đơn vị bài học bắt đầu bằng mục tiêu cụ thể, yêu cầu kiến thức nền tảng, danh mục tài liệu tham khảo và bảng chỉ dẫn các bước thực hiện tuần tự.

Cấu trúc bài tập và tình huống thực hành

Tài liệu cung cấp các kịch bản thực hành đa dạng:

• Mô phỏng khảo sát trạng thái: Đóng/ngắt hệ thống công tắc cơ học ($S_1$ đến $S_{14}$) để quan sát sự thay đổi mức logic trên hệ thống LED hiển thị.
• Mô phỏng tự động hóa: Thay thế công tắc điều khiển thủ công bằng vi mạch đếm nhịp xung như IC 74190 để tạo hệ thống quét kênh tự động từ 0 đến 7 và ngược lại.
• Tổng hợp và kiểm chứng logic: Nhập bảng chân trị tùy biến vào Logic Converter để máy tự động sinh sơ đồ mạch tương đương, giúp người học đối chiếu kết quả tính toán trên lý thuyết với mô hình mạch ảo.

Phương pháp đánh giá kết quả

Đánh giá học phần dựa trên các tiêu chí định lượng:

1. Độ chính xác của sơ đồ nối dây nguyên lý và cách bố trí các điểm liên kết (Junction).
2. Kết quả dạng sóng thu nhận trên các thiết bị đo (biên độ, chu kỳ, độ dịch pha, mức méo hài).
3. Khả năng thiết lập đúng thông số đo lường ảo tương ứng với yêu cầu kỹ thuật của bài toán (chọn dải đo, tỷ lệ trục, tần số lấy mẫu).
4. Tệp Netlist hoàn chỉnh không phát sinh lỗi kết nối chân linh kiện (Pin) hay xung đột quy tắc thiết kế.

Hướng dẫn tự học

Người học được định hướng tự thực hiện các bài tập mở rộng được nêu trong tài liệu:

• Thay đổi cấu hình công tắc và mạch giải mã để tạo chu kỳ đếm từ 00 đến 59 trên IC 7493.
• Thay đổi dạng sóng kích thích từ Function Generator (dạng sóng sin, tam giác, xung vuông) để quan sát đáp ứng của bộ ADC/DAC.
• Tự định nghĩa bảng từ mã nhị phân và Hex trong Word Generator để xuất các mẫu dữ liệu khác nhau ra LED 7 đoạn.

---

Điểm nổi bật và cập nhật

• Tính trực quan hóa môi trường phòng thí nghiệm: Thay vì chỉ cung cấp lý thuyết sơ đồ, giáo trình mô phỏng toàn bộ bảng điều khiển của các thiết bị đo lường thực tế (Oscilloscope, Multimeter, Function Generator, Bode Plotter), giúp người học làm quen với giao diện thiết bị trước khi tiếp xúc với máy đo vật lý.
• Tự động hóa thiết kế mạch số: Khai thác công cụ Logic Converter giúp rút ngắn thời gian thiết kế mạch tổ hợp từ bảng trạng thái sang mạch nguyên lý, đồng thời hỗ trợ chuẩn hóa mạch về toàn cổng NAND.
• Khả năng tương thích và liên kết dữ liệu: Giáo trình nhấn mạnh khả năng xuất kết quả mô phỏng từ MultiSim sang các phần mềm phân tích chuyên dụng như MathCAD, Microsoft Excel, cũng như chuyển đổi cơ sở dữ liệu sang Ultiboard và liên kết chéo giữa OrCAD Capture với OrCAD Layout qua cơ chế Intertool Communication.
• Tích hợp các tài liệu tham khảo đồng bộ: Hệ thống bài giảng liên kết chặt chẽ với các công trình đào tạo cùng thời kỳ tại Đại học Cần Thơ và các nhà xuất bản chuyên ngành:
  • Nguyễn Minh Luân, Nguyễn Trung Lập (2003), Giáo trình Thực tập Kỹ Thuật Số, ĐH Cần Thơ.
  • Đặng Hoàng Tuấn (2002), OrCAD Capture Vẽ mạch Điện và Điện Tử, NXB Thống kê.
  • Nguyễn Khắc Nguyên (2002), Bài giảng Chuyên Đề Thiết Kế Mạch In, ĐH Cần Thơ.
  • Nguyễn Chí Ngôn (2002), Bài giảng OrCAD, ĐH Cần Thơ.
  • Nguyễn Việt Hùng & Nhóm cộng tác (2004), Vẽ và Thiết kế mạch in OrCAD, NXB Đà Nẵng.

---

Đối tượng sử dụng giáo trình

1. Sinh viên đại học và cao đẳng:

   • Sinh viên các ngành: Kỹ thuật Điện, Kỹ thuật Điện tử, Viễn thông, Công nghệ Thông tin, Kỹ thuật Điều khiển và Tự động hóa.
   • Sử dụng cho các học phần: Thực tập Mạch điện tử, Thực hành Kỹ thuật số, Tin học chuyên ngành Điện tử, Đồ án Thiết kế hệ thống điện tử.

2. Điều kiện tiên quyết (Prerequisites): Để tiếp thu hiệu quả nội dung giáo trình, sinh viên cần hoàn thành các học phần lý thuyết:

   • Lý thuyết mạch, Linh kiện điện tử, Mạch điện tử 1 và 2.
   • Kỹ thuật xung, Kỹ thuật số, Kỹ thuật vi xử lý và điều khiển.
   • Kỹ năng tin học cơ bản và vận hành hệ điều hành Windows.

3. Giảng viên và kỹ thuật viên phòng thí nghiệm:

   • Sử dụng làm tài liệu hướng dẫn thực hành tại các phòng máy tính chuyên đề.
   • Dùng làm ngân hàng bài tập mẫu để kiểm tra kỹ năng phân tích, mô phỏng và vẽ mạch của sinh viên.

4. Kỹ sư và học viên tự nghiên cứu:

   • Dùng làm tài liệu tra cứu các thao tác kỹ thuật trên phần mềm MultiSim 6.20 và OrCAD Capture 9.2.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên, giảng viên và kỹ thuật viên khối ngành Kỹ thuật Điện – Điện tử và Công nghệ Thông tin cần thực hành mô phỏng mạch điện và thiết kế sơ đồ nguyên lý trên máy tính.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về linh kiện điện tử (R, L, C, Transistor, Diode), nguyên lý hoạt động của các cổng logic cơ bản, vi mạch số họ TTL/CMOS, mạch khuếch đại, cùng kỹ năng sử dụng máy tính trên nền tảng Windows.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết mạch thông thường là gì?

Giáo trình tập trung 100% vào kỹ năng thực hành thao tác trên phần mềm CAD/EDA, hướng dẫn từng bước cấu hình thiết bị đo ảo, xử lý lỗi cài đặt, tối ưu hóa sơ đồ nguyên lý và chuyển đổi Netlist mà không đi sâu vào chứng minh các công thức toán học thuần túy.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Người học cần cài đặt đầy đủ phần mềm MultiSim và OrCAD theo hướng dẫn tại Chương 1, thực hiện tuần tự từng bài thực hành mẫu từ đơn giản đến phức tạp, chủ động thay đổi các tham số đo (Timebase, Scale, Frequency) và giải quyết các bài tập mở rộng ở cuối mỗi phần.

5. Có những tài liệu bổ trợ nào được khuyến nghị kèm theo giáo trình?

Người học có thể tham khảo thêm tài liệu hướng dẫn sử dụng MultiSim User Guide, các bài giảng chuyên đề về Thiết kế mạch in OrCAD Layout của tác giả Trần Hữu Danh, Nguyễn Khắc Nguyên, và Giáo trình Thực tập Kỹ thuật số của Nguyễn Minh Luân – Nguyễn Trung Lập (Đại học Cần Thơ).

---

Kết luận

Giáo trình Hướng dẫn Cài đặt và Ứng dụng MultiSim 6.20 & OrCAD Capture 9.2 của tác giả Trần Hữu Danh cung cấp hệ thống chỉ dẫn kỹ thuật có cấu trúc chặt chẽ, phục vụ đắc lực cho công tác thực hành mô phỏng và thiết kế mạch điện tử.

Lộ trình học tập đề xuất cho người học bao gồm:

1. Chuẩn hóa môi trường phần mềm và nắm vững quy tắc quản lý thư viện linh kiện.
2. Khai thác 8 công cụ đo ảo trên MultiSim để kiểm chứng hoạt động của các mạch điện tử tương tự và số.
3. Ứng dụng Logic Converter để tự động hóa thiết kế logic và Word Generator để kiểm tra đáp ứng chuỗi dữ liệu.
4. Xây dựng bản vẽ schematic chuẩn mực và xuất Netlist trên OrCAD Capture 9.2.

Tài liệu là nguồn tư liệu học thuật giá trị, kết nối hiệu quả giữa kiến thức lý thuyết chuyên ngành và kỹ năng thực hành kỹ thuật trên các công cụ EDA tiêu chuẩn.

Trích đoạn nội dung tài liệu

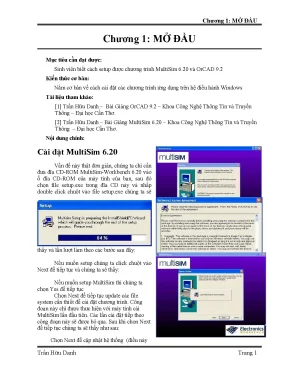

Chương 1: MỞ Đ U Chưa học mà cảm thấy rắc rối quá ?!?! Trần Hữu Danh Trang 13 Chương 2: MultiSim 6.20 và ng Dụng Vào Trong Mô Phỏng Mạch Điện Chương 2: MULTISIM 6.20 VÀ NG D NG VÀO MÔ PH NG M CH ĐI N Mục tiêu cần đạt được: MultiSim 6.20 và ứng dụng vào mô phỏng mạch điện. Giới thiệu tổng quan cho sinh viên về phần mềm MultiSim và hướng dẫn cho sinh viên vẽ các mạch điện ứng để mô phỏng và cách sử dụng các công cụ hổ trợ Instruments của MultiSim. Kiến thức cơ bản: Sinh viên phái có kiến thức về các môn chuyên ngành như sau: -Kỹ Thuật xung -Kỹ thuật số -Lý thuyết mạch -Link kiện điện tử -Mạch điện tử (1 +2) -Kỹ thuật vi xử lý và điều khiển 1. Có kiến thức cơ bản về tin học, đặc biệt là hệ điều hành Windows Tài liệu tham khảo: [1] Nguyễn Minh Luân, Nguyễn Trung Lập – Giáo trình Thực tập Kỹ Thuật Số – Khoa Công Nghệ Thông Tin và Truyền Thông – Đại học Cần Thơ – 2003 [2] Trần Hữu Danh – Bài Giảng OrCAD 9.2 – Khoa Công Nghệ Thông Tin và Truyền Thông – Đại học Cần Thơ – 2003 [3] Trần Hữu Danh – Bài Giảng MultiSim 6.20 – Khoa Công Nghệ Thông Tin và Truyền Thông – Đại học Cần Thơ – 2003 Nội dung chính: Trần Hữu Danh Trang 14 Chương 2: MultiSim 6.20 và ng Dụng Vào Trong Mô Phỏng Mạch Điện I) Giới thiệu giao diện MultiSim I.

Các phần tử cơ bản Giao diện người sử dụng của MultiSim bao gồm các phần tử cơ bản sau: Menu Thiết kế mô phỏng Thanh công cụ hệ thống Các Switch Mô linh Phỏng kiện mẫu Cửa sổ làm việc của MultiSim Công cụ mô phỏng Lựa chọn cơ sở dữ liệu Thanh trạng thái ™ Menu: gồm các cử sổ ứng dụng, ở đó bạn có thể tìm thấy các lệnh của tất cả các hàm ™ Thanh công cụ hệ thống (System toolbar): có các nút thực hiện các chức năng chung như tạo một mạch điện mô phỏng mới, mở một mạch điện mô phỏng đã tạo trước đó có trên đĩa … Thanh thiết kê mô phỏng (MultiSim Design Bar): là một phần tích hợp của MultiSim, chi tiết được giải thích rõ hơn ở phần bên dưới. ™ “In Use” list liệt kê tất cả các linh kiện được sử dụng trong mạch hiện tại, điều này giúp chúng ta có thể dễ dàng sử dụng lại các linh kiện. ™ Các linh kiện mẫu (Component toolbar) gồm các mẫu linh kiện, ta có thể mở các nút để lấy các linh kiện cùng họ được liệt kê trong bảng. Trần Hữu Danh Trang 15 Chương 2: MultiSim 6.20 và ng Dụng Vào Trong Mô Phỏng Mạch Điện ™ Cửa sổ làm việc hay cửa sổ thiết kế (Circuit windows) nơi đặt các linh kiện của mạch thiết kế.

™ Thanh trạng thái (Status line) hiển thị trạng thái hoạt động của mạch và mô tả linh kiện mà con trỏ chỉ đến. Thanh thiết kế (Multisim Design Bar) Thanh thiết kế là phần trung tâm của Multisim, nó cho phép ta dễ dàng thâm nhập vào các hàm phức tạp được cung cấp bởi chương trình. Nút Component Design Bar được chọn mặc nhiên, dùng để chọn các linh kiện đặt vào cửa sổ mạch thiết kế. Nút Component Editing Design Bar cho phép chúng ta định nghĩa các linh kiện trong Multisim hoặc thêm vào các phần tử.

Nút Instrument Design Bar dùng để đưa vào mạch mô phỏng các máy đo và ta có thể xem các kết quả mô phỏng trên chúng. Nút Simulate Design Bar cho phép bắt đầu, kết thúc và tạm dừng việc mô phỏng. Nút Analysis Design Bar chọn các công cụ phân tích mạch. Nút Postprocessor Design Bar dùng thực hiện các tính tóan xa hơn dựa trên các kết quả của quá trình mô phỏng.
