Nghiên cứu hệ thống chiếu sáng trên xe Toyota Vios 2016 (Có bản vẽ CAD)

Tài liệu nghiên cứu hệ thống chiếu sáng Toyota Vios 2016. Phân tích chi tiết cấu tạo, sơ đồ mạch điện, quy trình sửa chữa và kèm bản vẽ CAD đầy đủ.

• Tác giả: Xxx
• Người hướng dẫn: Xxx
• Trường học: Xxx
• Chuyên ngành: Kỹ Thuật Ô Tô
• Đề tài: Nghiên Cứu Kết Cấu Và Xây Dựng Quy Trình Kiểm Tra Sửa Chữa Hệ Thống Chiếu Sáng Trên Xe Toyota Vios 2016
• Loại tài liệu: Đề Tài Tốt Nghiệp
• Năm xuất bản: 2020

Tóm tắt

I. Giới thiệu về Hệ thống Chiếu sáng Toyota Vios 2016

Hệ thống chiếu sáng Vios 2016 là một trong những thành phần quan trọng nhất trên xe ô tô hiện đại, đảm bảo an toàn và hiệu quả khi lái xe vào ban đêm và trong điều kiện thời tiết xấu. Toyota Vios 2016 được trang bị công nghệ chiếu sáng tiên tiến với nhiều loại đèn khác nhau bao gồm đèn pha, đèn cốt, đèn sương mù và hệ thống đèn tự động. Hệ thống này được thiết kế với sơ đồ mạch điện phức tạp, tích hợp nhiều cảm biến thông minh để tối ưu hóa khả năng chiếu sáng. Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống chiếu sáng không chỉ giúp người dùng bảo dưỡng xe hiệu quả mà còn nâng cao tính an toàn khi tham gia giao thông.

1.1. Vai trò của Hệ thống Chiếu sáng trong Xe Vios 2016

Hệ thống chiếu sáng trên Vios 2016 đóng vai trò then chốt trong việc đảm bảo an toàn giao thông. Nó cung cấp ánh sáng cần thiết để tài xế nhìn rõ đường xá và được các phương tiện khác nhận diện. Sơ đồ bố trí hệ thống được tối ưu hóa để cung cấp độ sáng đều và không gây chói mắt. Các loại đèn khác nhau như đèn pha, đèn cốt có chức năng riêng biệt, giúp xe hoạt động hiệu quả trong mọi tình huống.

1.2. Các Loại Đèn Chiếu sáng trên Vios 2016

Vios 2016 được trang bị nhiều loại đèn chiếu sáng hiện đại bao gồm đèn Halogen, đèn sương mù, và hệ thống đèn tự động. Mỗi loại đèn có cấu tạo riêng biệt và nguyên lý hoạt động khác nhau. Đèn Halogen cung cấp độ sáng cao, trong khi đèn sương mù chuyên dụng cho điều kiện thời tiết xấu. Hệ thống bật tắt đèn tự động sử dụng cảm biến ánh sáng để điều khiển tự động.

II. Sơ đồ và Cấu tạo Chi tiết Hệ thống Chiếu sáng Vios 2016

Sơ đồ mạch điện hệ thống chiếu sáng Vios 2016 được thiết kế phức tạp với nhiều thành phần liên kết với nhau. Sơ đồ bố trí các đèn trên xe tuân theo tiêu chuẩn quốc tế, với đèn pha trước, đèn hậu phía sau và đèn sương mù ở vị trí thấp. Cấu tạo của mỗi cụm đèn bao gồm bóng đèn, đuôi bóng, ổ cắm và các thành phần quang học. Sơ đồ điều khiển được quản lý bởi mô-đun điều khiển có dây, kết nối với các công tắc trên táp-lô. Hiểu rõ sơ đồ này giúp trong việc sửa chữa và bảo dưỡng định kỳ.

2.1. Sơ đồ Bố trí Toàn bộ Hệ thống

Sơ đồ bố trí hệ thống chiếu sáng Vios 2016 được thiết kế theo tiêu chuẩn an toàn quốc tế. Phía trước xe có cụm đèn pha và đèn cốt ở hai bên, kết hợp với đèn sương mù ở vị trí thấp. Phía sau xe là các đèn hậu có chức năng chiếu sáng và tín hiệu phanh. Sơ đồ này đảm bảo độ sáng đều trên toàn bộ xe và tuân thủ quy định pháp luật.

2.2. Cấu tạo Chi tiết các Cụm Đèn

Cấu tạo chi tiết của mỗi cụm đèn bao gồm nhiều thành phần: bóng đèn Halogen, ổ cắm, đuôi bóng, kính che bảo vệ, chóa đèn hình Parabol. Cấu tạo quang học sử dụng nguyên lý phản xạ ánh sáng để tập trung chùm sáng. Các thành phần này được lắp ráp chặt chẽ và được cố định bằng các ốc vít chuyên dụng để đảm bảo độ bền và hiệu suất.

III. Nguyên lý Hoạt động của Hệ thống Chiếu sáng Vios 2016

Nguyên lý hoạt động của hệ thống chiếu sáng Vios 2016 dựa trên nguyên tắc điện từ và quang học. Khi tài xế bật công tắc đèn trên táp-lô, dòng điện từ pin xe chảy qua mạch điều khiển để kích hoạt các bóng đèn Halogen. Bóng đèn Halogen hoạt động bằng cách sợi dây tâm được nung nóng đến nhiệt độ cao, tỏa ra ánh sáng rực rỡ. Hệ thống bật tắt đèn tự động sử dụng cảm biến ánh sáng để phát hiện độ sáng môi trường và tự động bật tắt đèn. Các đèn sương mù được bật độc lập thông qua công tắc riêng khi cần thiết. Nguyên lý điều khiển này đảm bảo hiệu quả năng lượng và an toàn cho người lái.

3.1. Hoạt động của Đèn Halogen

Đèn Halogen trên Vios 2016 hoạt động dựa trên nguyên tắc tỏa sáng nhiệt. Sợi dây tâm được làm từ vonfram được nối vào hai cực của bóng đèn. Khi dòng điện chạy qua, sợi dây được nung nóng đến khoảng 2800-3000°C, tỏa ra ánh sáng trắng vàng. Khí halogen bên trong bóng giúp tăng tuổi thọ và độ sáng của đèn. Nguyên lý này cho phép đèn Halogen cung cấp độ sáng gấp 30% so với đèn sợi đốt thông thường.

3.2. Hệ thống Điều khiển Đèn Tự động

Hệ thống bật tắt đèn tự động sử dụng cảm biến ánh sáng được đặt trên táp-lô. Cảm biến này phát hiện độ sáng môi trường xung quanh xe. Khi trời tối, cảm biến gửi tín hiệu đến mô-đun điều khiển để bật đèn pha tự động. Ngược lại, khi trời sáng, hệ thống sẽ tắt đèn. Nguyên lý hoạt động này giúp tiết kiệm năng lượng pin và nâng cao an toàn khi lái xe.

IV. CAD và Quy trình Sửa chữa Hệ thống Chiếu sáng Vios 2016

Thiết kế CAD của hệ thống chiếu sáng Vios 2016 cho phép kỹ thuật viên hiểu rõ cấu trúc 3D của các cụm đèn và mạch điện. Sơ đồ CAD cung cấp chi tiết chính xác về vị trí lắp ráp, kích thước, và các phần tử điện tử. Quy trình sửa chữa hệ thống bắt đầu bằng kiểm tra tình trạng đèn, sau đó tháo các cụm đèn hỏng. Việc thay thế bóng đèn hoặc toàn bộ cụm đèn được thực hiện theo hướng dẫn kỹ thuật. Cuối cùng, điều chỉnh góc chiếu của đèn pha được thực hiện để đảm bảo độ sáng tối ưu và tuân thủ quy định an toàn.

4.1. Quy trình Tháo Lắp Cụm Đèn Pha

Quy trình tháo cụm đèn pha Vios 2016 bắt đầu bằng việc rút phích cắm điện ở phía sau cụm đèn. Sau đó, tháo các ốc vít cố định cụm đèn vào khoang máy. Kỹ thuật viên cần kiểm tra bóng đèn cao áp xem có hư hỏng hay không. Nếu cần thay thế, lắp bóng đèn mới cùng loại. Sau khi kiểm tra xong, lắp ráp cụm đèn lại đúng vị trí và điều chỉnh góc chiếu bằng các ốc điều chỉnh.

4.2. Kiểm tra và Bảo dưỡng Định kỳ

Kiểm tra hệ thống chiếu sáng nên được thực hiện định kỳ để đảm bảo an toàn. Cần kiểm tra độ sáng của tất cả các đèn trên xe bao gồm đèn pha, đèn hậu, đèn sương mù. Kiểm tra cáp điện xem có bị cắn, hở hay không. Kiểm tra các ổ cắm xem có bị oxy hóa. Bảo dưỡng định kỳ giúp phát hiện sớm các hư hỏng và ngăn chặn tai nạn giao thông.

Trích đoạn nội dung tài liệu

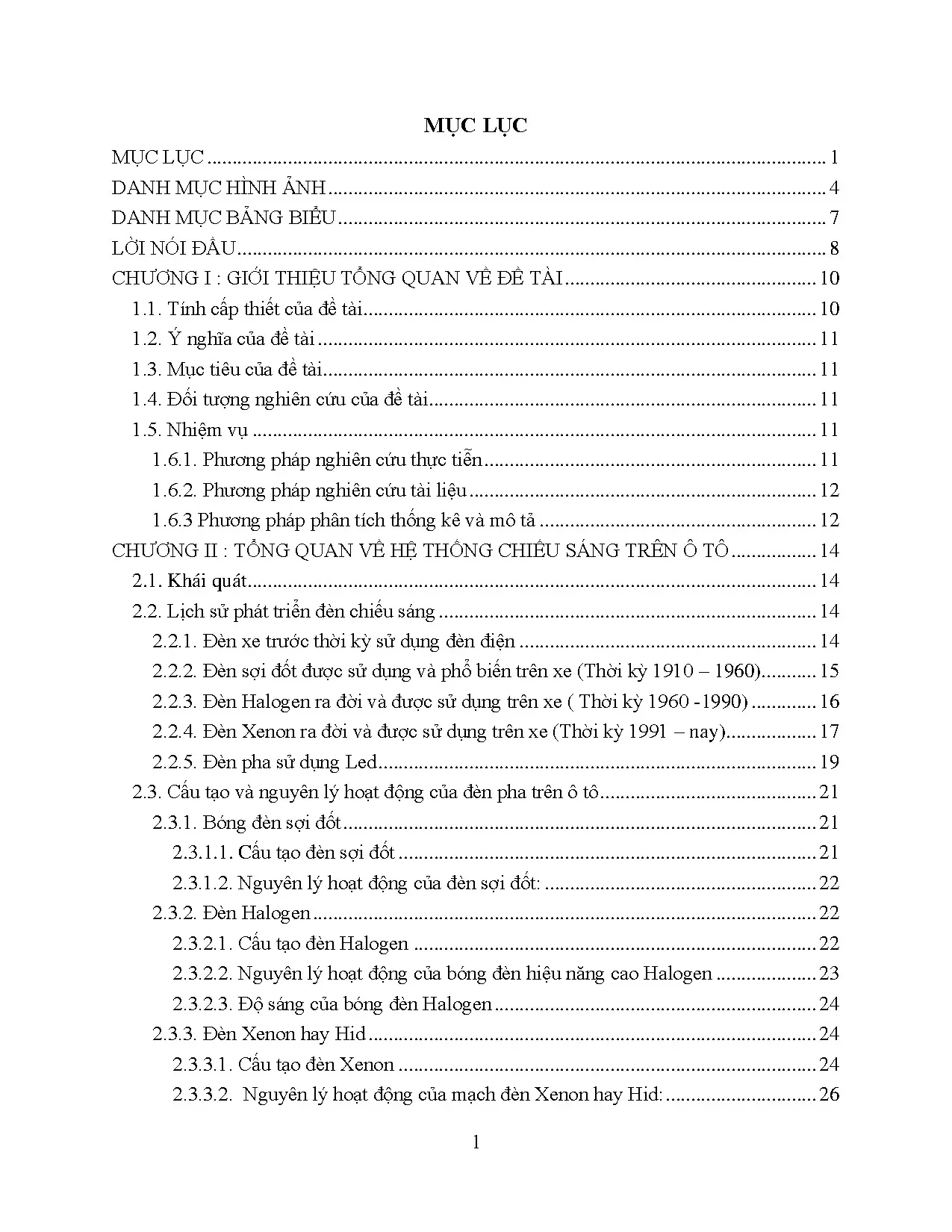

Chương 1: Tổng quan về hệ thống chiếu sáng trên ô tô - Chương 2: Kết cấu và nguyên lý hoạt động của hệ thống chiếu sáng xe Toyota vios 2016 - Chương 3: Quy trình kiểm tra, sửa chữa hệ thống chiếu sáng xe Toyota vios 2016 10 1. Ý nghĩa của đề tài Giúp cho sinh viên năm cuối khi sắp tốt nghiệp củng cố kiến thức, tổng hợp và nâng cao những kiến thức thực tế về chuyên ngành. Và quan trọng hơn cả là có thể hiểu và phân tích nguyên lý hoạt động của các cơ cấu, các hệ thống đặc biệt là hệ thống chiếu sáng từ đó hình thành được khả năng tư duy chẩn đoán, vận dụng các kiến thức đã tiếp thu được của mình vào việc kiểm tra sửa chữa. Ngoài ra nó còn bổ xung thêm nguồn tài liệu tạo điều kiện cho giáo viên cũng như sinh viên cùng ngành có thể nghiên cứu được nhiều tài liệu hơn giúp cho việc dạy và học đạt kết quả cao nhất.

Mô hình là điều kiện để giúp giảng viên và sinh viên thực hiện việc kiểm tra chẩn đoán trực tiếp trên các cơ cấu bộ phận của hệ thống chiếu sáng một cách dễ dàng và thuận lợi. Từ đó có những kinh nghiệm thực tế trong kiểm tra chẩn đoán. Mục tiêu của đề tài - Đánh giá được tình trạng kĩ thuật,các thông số bên trong và các thông số kết cấu của hệ thống chiếu sáng trên xe TOYOTA VIOS 2016 - Đề xuất các giải pháp,phương án kết nối để kiểm tra, chẩn đoán sau đó đưa ra các phương pháp khắc phục hư hỏng và đi sâu vào nghiên cứu trực tiếp hệ thống chiếu sáng trên xe TOYOTA VIOS 2016 - Xây dựng nên một quy trình phục hồi sửa chữa hệ thống chiếu sáng 1. Đối tượng nghiên cứu của đề tài Đối tượng nghiên cứu của đề tài đó là “Xây dựng quy trình kiểm tra, sửa chữa hệ thống chiếu sáng trên xe TOYOTA VIOS 2016’’ 1.

Nhiệm vụ -Phân tích đặc điểm, kết cấu, nguyên lý làm việc của hệ thống chiếu sáng -Tổng hợp tài liệu để hoàn thành đề tài nghiên cứu của mình: “Xây dựng quy trình kiểm tra , sửa chữa hệ thống chiếu sáng trên xe TOYOTA VIOS 2016 ” 1. Phương pháp nghiên cứu 1. Phương pháp nghiên cứu thực tiễn - Khái niệm 11 Là phương pháp trực tiếp tác động vào đối tượng trong thực tiễn để làm bộc lộ bản chất và các quy luật vận động của đối tượng. - Các bước thực hiện Bước1: Lập phương án kết nối kiểm tra, chẩn đoán hư hỏng “Hệ thống thống chiếu sáng”.

Bước 2: Lập phương án kiểm tra sửa chữa “Hệ thống thống chiếu sáng”. Bước 3: Từ kết quả kiểm tra sửa chữa lập phương án các yếu tố gây ảnh hưởng tới “Hệ thống thống chiếu sáng”. Phương pháp nghiên cứu tài liệu - Khái niệm: Là phương pháp nghiên cứu thu thập thông tin khoa học trên cơ sở nghiên cứu các văn bản, tài liệu đã có sẵn và bằng các thao tác tư duy lôgic để rút ra kết luận khoa học cần thiết. - Các bước thực hiện: + Bước 1: Thu thập, tìm kiếm các tài liệu viết về “Hệ thống thống chiếu sáng xe Toyota Vios 2016 " + Bước 2: Sắp xếp các tài liệu khoa học thành một hệ thống lôgic chặt chẽ theo từng bước, từng đơn vị kiến thức, từng vấn đề khoa học có cơ sở và bản chất nhất định.

+ Bước 3: Đọc, nghiên cứu và phân tích các tài liệu nói về “Hệ thống thống chiếu sáng xe Toyota Vios 2016”. + Bước 4: Tổng hợp kết quả đã phân tích được, hệ thống hoá lại những kiến thức (liên kết từng mặt, từng bộ phận thông tin đã phân tích) tạo ra một hệ thống lý thuyết đầy đủ và sâu sắc.3 Phương pháp phân tích thống kê và mô tả - Khái niệm: Là phương pháp tổng hợp kết quả nghiên cứu thực tiễn và nghiên cứu tài liệu để đưa ra kết luận chính xác và khoa học - Các bước thực hiện: 12 +Bước 1: Chuẩn bị các tài liệu có liên quan đến “Hệ thống chiếu sáng” +Bước 2: Phân loại thống kê các chủng loại của “Hệ thống chiếu sáng” +Bước 3: Từ những tài liệu thông tin có được ta mô tả lại bằng phương pháp khác nhau 13 CHƯƠNG II : TỔNG QUAN VỀ HỆ THỐNG CHIẾU SÁNG TRÊN Ô TÔ 2. Khái quát Theo các số liệu thống kê ngày nay, mặc dù công nghệ chiếu sáng trên xe hơi đã phát triển rất nhiều và hầu hết các tuyến đường đã được trang bị đèn đường chiếu sáng để đảm bảo độ an toàn cho xe lưu thông vào ban đêm nhưng tỉ lệ số vụ tai nạn xe vào ban đêm vẫn tăng lên, trong khi mật độ xe lưu thông ít hơn nhiều so với ban ngày. Chính vì những đòi hỏi phải tăng tính an toàn cho người tham gia giao thông vào ban đêm mà công nghệ chiếu sáng trên xe rất được quan tâm, chú trọng nghiên cứu và phát triển.

Chúng ta đều nhận thấy được tầm quan trọng của đèn chiếu sáng trên xe hơi khi vận hành trong bóng tối. Ra đời đồng thời với xe hơi, đèn pha đã trải qua hơn 120 năm phát triển từ những chiếc đèn nến, đèn xăng đến Bi-Xenon hay LED như ngày nay. Bắt đầu từ chiếc đèn sơ khai có cấu tạo khổng lồ đến những chiếc đèn Bilux (hai bóng) hình Parabol của thập niên 50, 60 ở thế kỉ trước, đèn pha đã cải thiện đến 85% hiệu quả chiếu sáng. Lịch sử của chiếc đèn pha bắt đầu khi Gottlieb Daimler và Karl Benz giới thiệu chiếc xe hơi đầu tiên năm 1886.

Qua từng giai đoạn, do yêu cầu đòi hỏi khác nhau của thực tế khi lái xe vào ban đêm, trong thời tiết xấu mà các nhà sản xuất đã cho ra nhiều loại đèn pha khác nhau. Lịch sử phát triển đèn chiếu sáng 2. Đèn xe trước thời kỳ sử dụng đèn điện Năm 1886, chiếc xe hơi đầu tiên được ra đời và cũng trong khoảng thời gian này bóng đèn sợi đốt được Thomas Edinson phát minh ra. Tuy nhiên, bóng đèn sợi đốt lúc đó chưa được sử dụng để chiếu sáng trên xe vì nguồn điện để thắp sáng bóng đèn là Accu thì lại không đáp ứng về dung lượng, trong khi máy phát điện một chiều còn quá cồng kềnh và chưa được ứng dụng trên xe.

Vì vậy, vào thời đó người ta muốn ra đường vào ban đêm thì phải mang theo những chiếc đèn lồng, đèn măng xông … là những chiếc đèn được sử dụng để thắp sáng trong nhà. Tuy nhiên, những chiếc đèn này với ánh sáng loe loét không thể đáp ứng được khả năng chiếu sáng cho xe khi vận hành trên đường. Do vậy, những nhà sản xuất xe hơi và các nhà khoa học đã bắt tay vào nghiên cứu các loại đèn có khả năng chiếu xa với vùng chiếu sáng rộng để lắp đặt trên xe. 14 Ban đầu người ta đã nghĩ ra cách hướng chùm ánh sáng về phía trước bằng cách sử dụng các gương cầu mà ngày nay phát triển thành chóa đèn, tạo ra những chùm sáng song song hướng ra phía trước.

Do vậy, đã cải thiện được đáng kể khả năng chiếu xa của đèn. Bên cạnh các loại đèn nến thông thường, tài xế còn sử dụng đèn xăng và acetylene để chiếu sáng con đường phía trước được xa hơn. Đèn pha sử dụng acetylene được biết đến nhiều hơn so với các đèn dùng carbua (đất đèn) bởi chúng ít tốn kém hơn, người ta phải đốt 35 lít gas để thắp đèn trong một giờ. 1: Đèn pha acetylene Ngay từ những năm đầu tiên của lịch sử đèn pha, một vấn đề luôn gây khó khăn cho các nhà chế tạo xe hơi, đó là khi họ cố gắng tạo ra loại đèn pha có khả năng chiếu sáng càng xa càng tốt thì nó lại gây lóa mắt cho các tài xế trên xe ngược chiều.

Để tránh hiện tượng này, năm 1908 các nhà thiết kế đã đưa ra ý tưởng hạ thấp ngọn lửa acetylene ra khỏi tiêu điểm ống kính mỗi khi gặp xe ngược chiều bằng cách sử dụng sợi dây điều khiển. Mặc dù cách làm này được ứng dụng nhanh chóng trên các dòng xe nhưng với sự tiến bộ không ngừng của xe hơi, đèn pha phát triển theo một hướng mới. Đèn sợi đốt được sử dụng và phổ biến trên xe (Thời kỳ 1910 – 1960) Với sự phát triển của bóng đèn sợi đốt và sự ra đời của máy phát điện một chiều gọn nhẹ có thể lắp đặt trên xe, vào khoảng năm 1910 đèn điện đầu tiên được sử dụng để chiếu sáng trên xe ô tô. Năm 1912, hãng Cadillac đã kết hợp hệ thống đánh lửa điện Delco trong các dòng xe ôtô của họ với hệ thống ánh sáng, tạo ra một hệ thống điện hiện đại cho xe ôtô.

15 Năm 1913, công ty điện Bosch của Đức đã đưa ra sản phẩm "Bosch Light", đây là hệ thống tích hợp đèn pha, máy phát điện một chiều và bộ điều chỉnh để tránh gây phiền phức cho khách hàng nếu mua các phần tử rời rạc. Bên cạnh đó, đèn pha thế hệ cũ sử dụng acetylene vẫn còn dùng cho đến sau chiến tranh thế giới thứ nhất. Đèn pha chiếu thấp (đèn cốt) được công ty Guide Lamp giới thiệu vào năm 1915 nhưng đến năm 1917 hệ thống Cadillac trở nên hữu dụng hơn vì người tài xế có thể chuyển đèn cốt bằng một cần gạt mà không cần phải dừng xe và ra ngoài. Năm 1924, chuyên gia về đèn Osram đưa ra giải pháp kỹ thuật mới nhằm giảm chói mắt cho xe đi ngược chiều là dùng bóng đèn có hai sợi đốt, kết hợp cả chùm pha và cốt trên cùng một gương phản xạ.

Loại đèn này tạo nên hai chùm sáng khác nhau về cường độ và hướng chiếu sáng vùng phía trước và có tên "đèn Bilux". Bóng đèn BiLux là loại bóng đèn hiện đại đầu tiên cho phép chiếu được cả luồng sáng thấp (cốt) và cao (pha) từ một bóng đèn đơn lẻ. Năm 1957, đèn cốt không đối xứng xuất hiện. Loại đèn này có cường độ sáng cao hơn phía bên tay phải, nơi hay có người đi bộ và xe đạp mà lái xe thường rất khó phát hiện trong đêm.

Và được chính quyền Đức chính thức công nhận việc sử dụng đèn cốt không đối xứng trên xe ôtô. Đèn Halogen ra đời và được sử dụng trên xe ( Thời kỳ 1960 -1990) Đèn pha Halogen (sử dụng khí Flo, Clo) đầu tiên dùng cho xe ôtô được một tập đoàn các nhà sản xuất đèn pha châu Âu giới thiệu vào năm 1962. Một trong những ưu điểm lớn nhất của công nghệ này là hiệu quả chiếu sáng và tuổi thọ làm việc cao.
