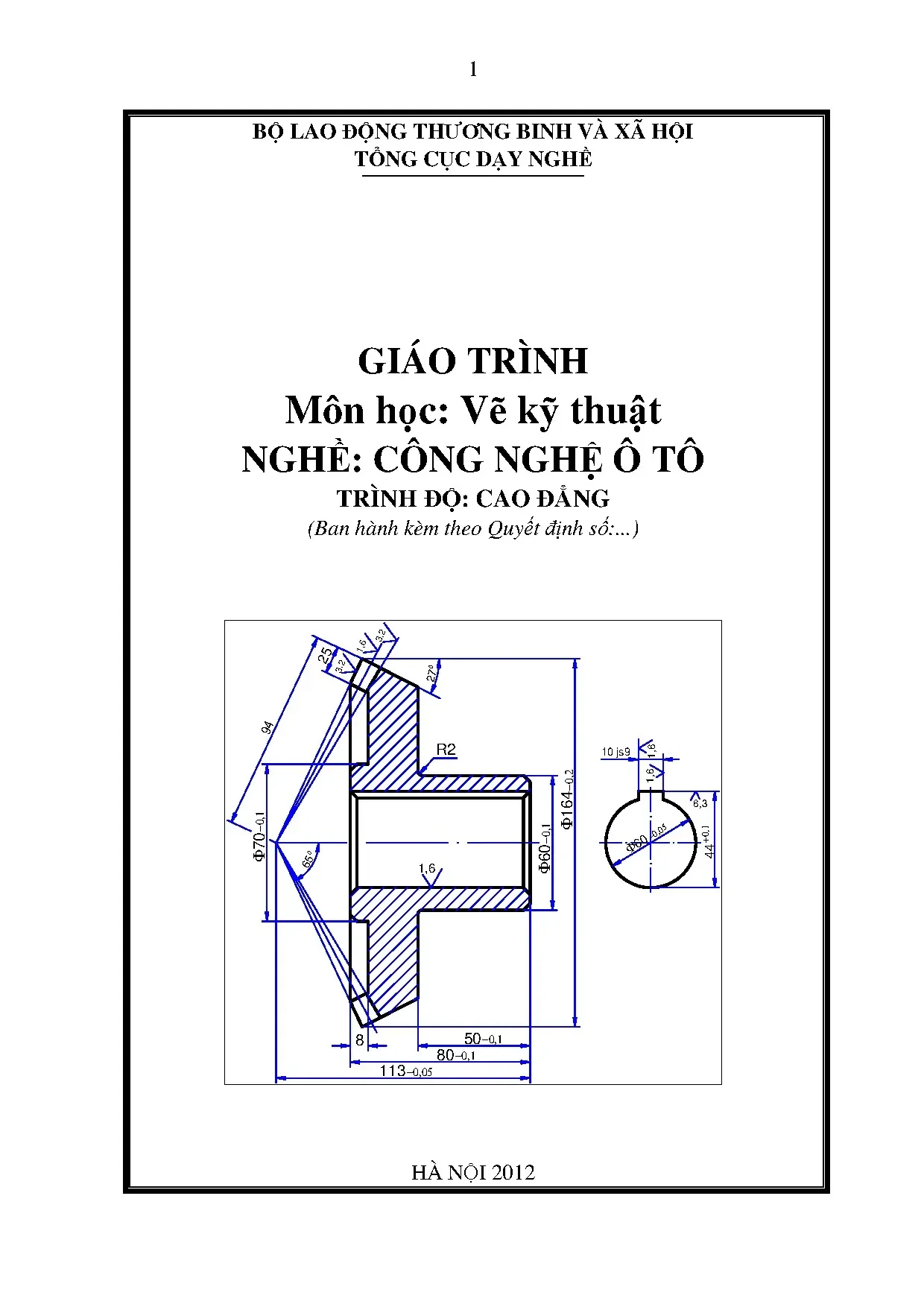

Giáo trình Vẽ kỹ thuật Nghề Công nghệ Ô tô - Tổng cục Dạy nghề

Dưới đây là thông tin meta tags cho bài viết "Giáo trình vẽ kỹ thuật nghề công nghệ ô tô": { "ai_description": "Giáo trình vẽ kỹ thuật nghề công nghệ ô tô

• Trường học: Tổng cục Dạy nghề
• Chuyên ngành: Công nghệ ô tô
• Đề tài: Giáo trình vẽ kỹ thuật nghề công nghệ ô tô - Cao đẳng
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về giáo trình vẽ kỹ thuật nghề công nghệ ô tô

Giáo trình vẽ kỹ thuật nghề công nghệ ô tô cung cấp kiến thức nền tảng và chuyên sâu về biểu diễn kỹ thuật trong lĩnh vực sản xuất, sửa chữa ô tô. Tài liệu này được biên soạn theo chuẩn giáo dục nghề nghiệp, bao gồm các nguyên tắc cơ bản về trình bày bản vẽ, dựng hình hình học, phép chiếu và biểu diễn vật thể. Giáo trình hướng đến mục tiêu đào tạo kỹ năng đọc hiểu, phân tích và thiết kế các chi tiết, cụm chi tiết trong hệ thống ô tô. Nội dung được cấu trúc từ lý thuyết đến thực hành, kết hợp giữa tiêu chuẩn quốc tế và đặc thù ngành công nghiệp ô tô Việt Nam. Đây là nguồn tài liệu tham khảo bắt buộc đối với sinh viên và kỹ thuật viên ngành công nghệ ô tô.

1.1. Khái niệm và vai trò của vẽ kỹ thuật trong ngành ô tô

Vẽ kỹ thuật là ngôn ngữ chung của ngành kỹ thuật, đặc biệt quan trọng trong sản xuất và sửa chữa ô tô. Nó cho phép truyền đạt thông tin kỹ thuật một cách chính xác, không phụ thuộc vào ngôn ngữ địa phương. Trong ngành ô tô, vẽ kỹ thuật sử dụng để thiết kế chi tiết, lắp ráp, sản xuất phụ tùng và sửa chữa. Tiêu chuẩn vẽ kỹ thuật ngành ô tô tuân thủ các quy định quốc tế như ISO, kết hợp với tiêu chuẩn ngành Việt Nam. Kỹ năng vẽ kỹ thuật giúp kỹ thuật viên hiểu rõ cấu trúc, chức năng và mối quan hệ giữa các chi tiết trong ô tô.

1.2. Các tiêu chuẩn cơ bản trong giáo trình vẽ kỹ thuật ô tô

Giáo trình vẽ kỹ thuật ô tô áp dụng các tiêu chuẩn về khổ giấy, khung vẽ, tỷ lệ, nét vẽ, chữ viết và ghi kích thước. Tiêu chuẩn khổ giấy thường sử dụng A3, A4, A2 tùy theo độ phức tạp của chi tiết. Khung vẽ có kích thước tiêu chuẩn, chứa khung tên với thông tin về chi tiết, vật liệu, tỷ lệ. Nét vẽ phân biệt giữa đường bao thấy, khuất, kích thước, trục. Chữ viết sử dụng font Arial hoặc Times New Roman, đảm bảo độ rõ ràng. Ghi kích thước theo tiêu chuẩn, bao gồm đường gióng, đường kích thước và giá trị kích thước.

II. Phân tích các vấn đề thường gặp trong vẽ kỹ thuật ô tô

Vẽ kỹ thuật ô tô đòi hỏi sự chính xác cao, tuy nhiên nhiều học viên gặp khó khăn trong việc áp dụng lý thuyết vào thực tế. Các vấn đề phổ biến bao gồm nhầm lẫn giữa hình chiếu trục đo và hình chiếu vuông góc, sai lệch trong tỷ lệ bản vẽ, hoặc thiếu thông tin trong khung tên. Nguyên nhân chủ yếu là do chưa nắm vững các nguyên tắc cơ bản về dựng hình, phép chiếu và biểu diễn vật thể. Ngoài ra, việc không tuân thủ tiêu chuẩn ghi kích thước hoặc sử dụng nét vẽ không đúng cũng dẫn đến bản vẽ thiếu chuyên nghiệp. Những sai sót này ảnh hưởng trực tiếp đến chất lượng sản phẩm, tăng chi phí sản xuất và sửa chữa.

2.1. Sai sót trong biểu diễn hình chiếu và dựng hình

Sai sót thường gặp bao gồm việc xác định sai hình chiếu của điểm, đường thẳng hoặc mặt phẳng. Đặc biệt, học viên thường nhầm lẫn giữa hình chiếu cạnh và hình chiếu đứng khi vẽ các khối hình học. Việc dựng hình không chính xác, chẳng hạn như chia đều đường tròn sai lệch hoặc vẽ độ dốc, độ côn không đúng tiêu chuẩn, dẫn đến bản vẽ không đạt yêu cầu. Những lỗi này xuất phát từ việc chưa hiểu rõ nguyên lý của phép chiếu và dựng hình cơ bản.

2.2. Lỗi trong ghi kích thước và trình bày bản vẽ

Lỗi phổ biến trong ghi kích thước bao gồm thiếu hoặc thừa đường gióng, đường kích thước không song song với cạnh cần ghi, hoặc giá trị kích thước không phù hợp với tỷ lệ bản vẽ. Ngoài ra, việc không ghi rõ dung sai, độ nhám bề mặt hoặc vật liệu cũng gây khó khăn trong sản xuất. Khung tên thiếu thông tin hoặc ghi sai tiêu chuẩn cũng ảnh hưởng đến tính chuyên nghiệp của bản vẽ. Những lỗi này đòi hỏi người học phải rèn luyện kỹ năng đọc hiểu và áp dụng tiêu chuẩn một cách nghiêm túc.

III. Phương pháp học tập giáo trình vẽ kỹ thuật ô tô hiệu quả

Để học tốt giáo trình vẽ kỹ thuật ô tô, học viên cần kết hợp giữa lý thuyết và thực hành. Trước tiên, nắm vững các nguyên tắc cơ bản về tiêu chuẩn vẽ kỹ thuật, dựng hình và phép chiếu. Sử dụng các công cụ vẽ như thước, compa, ê ke đúng cách để đảm bảo độ chính xác. Thực hành vẽ lại các bài tập trong giáo trình, chú trọng vào các chi tiết thường gặp trong ô tô như trục, bánh răng, vỏ hộp số. Áp dụng các phần mềm hỗ trợ vẽ như AutoCAD, SolidWorks để nâng cao kỹ năng. Ngoài ra, tham khảo các bản vẽ kỹ thuật thực tế trong ngành ô tô để hiểu rõ ứng dụng của lý thuyết.

3.1. Kỹ thuật dựng hình và biểu diễn vật thể

Dựng hình chính xác là nền tảng của vẽ kỹ thuật. Học viên cần luyện tập các kỹ thuật dựng hình cơ bản như vẽ đường thẳng song song, vuông góc, chia đều đoạn thẳng, vẽ độ dốc và độ côn. Đối với biểu diễn vật thể, sử dụng phép chiếu vuông góc để thể hiện chi tiết từ nhiều góc nhìn. Vẽ hình chiếu trục đo giúp trực quan hóa hình dạng 3D của chi tiết. Thực hành vẽ các khối hình học đơn giản trước khi chuyển sang chi tiết phức tạp như bánh răng, trục cam.

3.2. Sử dụng phần mềm hỗ trợ vẽ kỹ thuật

Phần mềm AutoCAD là công cụ phổ biến trong ngành ô tô, giúp vẽ và chỉnh sửa bản vẽ kỹ thuật một cách nhanh chóng và chính xác. Học viên cần làm quen với giao diện, lệnh vẽ cơ bản, quản lý lớp (layer), và in ấn bản vẽ. SolidWorks cung cấp khả năng mô hình 3D, hữu ích cho thiết kế chi tiết ô tô. Sử dụng phần mềm giúp tiết kiệm thời gian, giảm sai sót và nâng cao chất lượng bản vẽ. Ngoài ra, các phần mềm miễn phí như LibreCAD cũng là lựa chọn tốt cho người mới bắt đầu.

IV. Ứng dụng và tầm quan trọng của vẽ kỹ thuật trong ngành ô tô

Vẽ kỹ thuật đóng vai trò quan trọng trong toàn bộ chu trình sản xuất và sửa chữa ô tô, từ thiết kế ban đầu đến sản xuất hàng loạt. Nó là cầu nối giữa kỹ sư thiết kế, kỹ thuật viên sản xuất và nhà quản lý. Trong sản xuất, bản vẽ kỹ thuật đảm bảo các chi tiết được gia công chính xác theo yêu cầu thiết kế. Trong sửa chữa, kỹ thuật viên sử dụng bản vẽ để xác định vị trí, chức năng của từng chi tiết, từ đó đưa ra phương pháp sửa chữa phù hợp. Giáo trình vẽ kỹ thuật ô tô trang bị cho học viên những kỹ năng cần thiết để đáp ứng nhu cầu của ngành công nghiệp ô tô hiện đại.

4.1. Vai trò trong thiết kế và sản xuất ô tô

Trong thiết kế ô tô, vẽ kỹ thuật là công cụ quan trọng để chuyển đổi ý tưởng thiết kế thành bản vẽ chi tiết. Các kỹ sư sử dụng bản vẽ để giao tiếp, trao đổi thông tin và tiến hành sản xuất. Bản vẽ kỹ thuật cung cấp đầy đủ thông tin về kích thước, vật liệu, dung sai, giúp đảm bảo chất lượng sản phẩm. Trong sản xuất, bản vẽ là cơ sở để lập kế hoạch gia công, lựa chọn công nghệ phù hợp. Việc tuân thủ tiêu chuẩn vẽ kỹ thuật giúp giảm thiểu sai sót, tăng năng suất và chất lượng sản phẩm.

4.2. Ứng dụng trong sửa chữa và bảo dưỡng ô tô

Trong sửa chữa ô tô, bản vẽ kỹ thuật là tài liệu tham khảo quan trọng giúp kỹ thuật viên xác định vị trí, chức năng của từng chi tiết. Từ đó, họ có thể chẩn đoán lỗi, lựa chọn phương pháp sửa chữa phù hợp. Ví dụ, khi sửa chữa động cơ, bản vẽ cắt chi tiết giúp kỹ thuật viên hiểu rõ cấu trúc bên trong, vị trí của piston, trục khuỷu. Bản vẽ lắp ráp cung cấp thông tin về mối quan hệ giữa các chi tiết, giúp quá trình tháo lắp diễn ra thuận lợi. Việc đọc hiểu bản vẽ kỹ thuật là kỹ năng không thể thiếu đối với kỹ thuật viên sửa chữa.

Trích đoạn nội dung tài liệu

Chương 1. Những kiến 4 3 1 thức cơ bản về lập bản vẽ kỹ thuật.1 Các tiêu chuẩn về trình 3 2 1 bày bản vẽ kỹ thuật.2 Dựng hình cơ bản. 1 1 MH12-02 Chương 2. Vẽ hình học.1 Chia đều đường tròn.2 Vẽ nối tiếp.

1 1 MH12-03 Chương 3. Các phép 10 8 1 1 chiếu và hình chiếu cơ bản.1 Hình chiếu của điểm, 3 2 1 đường thẳng, mặt phẳng.2 Hình chiếu các khối 3 2 1 hình học đơn giản.3 Giao tuyến của mặt 2 2 phẳng với khối hình học.4 Giao tuyến của khối đa 2 2 diện với khối tròn. MH12-04 Chương 4. Biểu diễn vật 12 8 3 1 thể trên bản vẽ kỹ thuật.1 Hình chiếu trục đo.2 Hình chiếu của vật thể.3 Hình cắt và mặt cắt.4 Bản vẽ chi tiết.

3 2 1 MH12-05 Chương 5. Bản vẽ kỹ 13 8 4 1 thuật.1 Vẽ qui ước.2 Bản vẽ lắp.3 Sơ đồ của một số hệ 4 2 1 1 thống truyền động. Cộng 45 30 12 3 8 YÊU CẦU VỀ ĐÁNH GIÁ HOÀN THÀNH MÔN HỌC 1. Phương pháp kiểm tra, đánh giá khi thực hiện: Được đánh giá qua bài viết, kiểm tra, vấn đáp hoặc trắc nghiệm, tự luận, thực hành trong quá trình thực hiện các bài học có trong môn học về kiến thức, kỹ năng và thái độ.

Nội dung kiểm tra, đánh giá khi thực hiện: - Về kiến thức: + Trình bày đầy đủ các tiêu chuẩn bản vẽ kỹ thụât cơ khí, hình cắt, mặt cắt, hình chiếu và vẽ quy ước một số chi tiết thông dụng. + Giải thích đúng các ký hiệu tiêu chuẩn và phương pháp trình bày bản vẽ kỹ thuật cơ khí. + Giải thích được nội dung bản vẽ chi tiết và bản vẽ lắp. + Các bài kiểm tra viết hoặc trắc nghiệm đạt yêu cầu 60%.

+ Qua sự đánh giá của giáo viên, quan sát viên và tập thể giáo viên. - Về kỹ năng: + Lập được các bản vẽ phác và bản vẽ chi tiết, bản vẽ lắp đúng tiêu chuẩn Việt Nam. + Đọc được các bản vẽ lắp, bản vẽ sơ đồ động của các cơ cấu và hệ thống trên ô tô. + Sử dụng đúng các dụng cụ, thiết bị để trình bày bản vẽ kỹ thuật đảm bảo đúng, chính xác và an toàn.

+ Qua sự nhận xét, tự đánh giá của học sinh, của khách hàng và của hội đồng giáo viên. + Kết quả bài thực hành đạt yêu cầu 70%. - Về thái độ: + Chấp hành nghiêm túc các quy định về giờ học và làm đầy đủ các bài tập về nhà. + Rèn luyện tính cẩn thận, chính xác, tác phong công nghiệp.

NHỮNG KIẾN THỨC CƠ BẢN VỀ TRÌNH BÀY BẢN VẼ KỸ THUẬT Mã số chương: MH 12 - 01 Mục tiêu: - Hoàn chỉnh bản vẽ một chi tiết máy đơn giản với đầy đủ nội dung theo yêu cầu của tiêu chuẩn Việt Nam: Kẻ khung bản vẽ, kẻ khung tên, ghi nội dung khung tên, biểu diễn các đường nét, ghi kích thướcv. khi được cung cấp bản vẽ phác của chi tiết. - Tuân thủ đúng quy định, quy phạm về tiêu chuẩn trình bày bản vẽ kỹ thuật. - Rèn luyện tác phong làm việc nghiêm túc, tỉ mỉ, chính xác.

Nội dung chính: 1. CÁC TIÊU CHUẨN VỀ TRÌNH BÀY BẢN VẼ KỸ THUẬT.1 Khái niệm và tiêu chuẩn về bản vẽ kỹ thuật. Tiêu chuẩn hoá là việc đề ra những mẫu mực phải theo (Tiêu chuẩn- Standard) cho các sản phẩm xã hội; việc này rất cần thiết trong thực tế sản xuất, tiêu dùng và giao lưu quốc tế. Các Tiêu chuẩn đề ra phải có tính khoa học, có tính thực tiễn và tính pháp lệnh nhằm đảm bảo chất lượng thống nhất cho mọi sản phẩm trong một nền sản xuất tiên tiến.2 Khung vẽ, khung tên, khổ giấy và tỷ lệ bản vẽ.

Theo TCVN 2-74, các khổ giấy chính sử dụng gồm có: Ký hiệu khổ bản vẽ 44 24 22 12 11 Kích thước 1189×841 594×841 594×420 297×420 297×210 (milimét) Ký hiệu khổ giấy A0 A1 A2 A3 A3 2 Cơ sở để phân chia là khổ A0 (có diện tích 1m ). Khổ nhỏ nhất cho phép dùng là khổ A5 do khổ A4 chia đôi.2 Khung vẽ và khung tên. Mỗi bản vẽ phải có khung vẽ và khung tên riêng. Nội dung và kích thước của khung vẽ và khung tên của bản vẽ dùng trong sản xuất được quy định trong tiêu chuẩn TCVN 3821- 83.

Khung vẽ kẻ bằng nét liền đậm, cách các mép khổ giấy một khoảng bằng 5 mm. Nếu bản vẽ đóng thành tập thì cạnh trái của khung vẽ kẻ cách mép trái của khổ giấy một khoảng 25mm (hình 1. 10 Khung vẽ 5 5 25 25 5 5 5 Vị trí khung tên 5 Hình 1.1 Khung vẽ, vị trí khung tên. Khung tên được bố trí ở góc phải phía dưới bản vẽ.

Trên khổ A4, khung tên được đặt theo cạnh ngắn, trên các khổ giấy khác, khung tên có thể đặt theo cạnh dài hay ngắn của khổ giấy. Kích thước và nội dung của các ô trên khung tên loại phổ thông như hình 1.2 Kích thước khung tên. Ô1: Ghi chữ ‘Người vẽ’ Ô7: Ghi tên bản vẽ Ô2: Ghi họ tên người vẽ Ô8: Ghi tên Tổ, Lớp, Trường Ô3: Ghi ngày tháng năm vẽ Ô9: Ghi tên vật liệu chế tạo chi tiết Ô4: Ghi chữ ‘Người kiểm tra’ Ô10: Ghi Tỷ lệ của bản vẽ Ô5: Ghi họ tên người kiểm tra Ô11: Ghi ký hiệu của bản vẽ Ô6: Ghi ngày tháng năm kiểm tra 1. TCVN 2-74 quy định chỉ sử dụng những tỷ lệ ghi trong các dãy sau: 11 - Nguyên hình: 1:1 - Thu nhỏ: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20 v.

- Phóng to:2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1 v. Những tỷ lệ đó nói lên tỷ số giữa kích thước vẽ và kích thước thực.3Chữ viết và các nét vẽ trên bản vẽ. Các loại nét thường dùng trên bản vẽ cơ khí và công dụng của chúng được nêu trong bảng 1.1, dựa theo TCVN 8-1993. Chiều rộng các nét s, s/2 được chọn xấp xỉ trong dãy quy định sau: 0,18; 0,25; 0,35; 0,5; 0,7; 1 v.

Các nét sau khi tô đậm phải đạt được sự đồng đều trên toàn bản vẽ về độ đen, về chiều rộng và về cách vẽ (độ dài nét gạch, khoảng cách hai nét gạch v.) hơn nữa các nét đều phải vuông thành sắc cạnh.1Các loại nét vẽ thường dùng trên bản vẽ. Chiều TT Tên nét vẽ Cách vẽ Công dụng rộng Đường gióng, đường kích 1 Nét liền mảnh s/2 thước, đường gạch gạch, đường chuyển tiếp** s 2 Nét liền đậm s* Đường bao thấy. Nét chấm gạch 15 3 3 s/2 Đường trục, đường tâm. mảnh 4 Nét lượn sóng s/2 Đường cắt lìa*** 5 Nét đứt s/2 Đường bao khuất.

Nét chấm gạch Đường bao phần tử trước 6 s/2 đậm mặt cắt. Nét hai chấm Đường bao phần tử lân 7 s/2 gạch cận, vị trí giới hạn. * Trên các bản vẽ thường gặp, chiều rộng s ≈ 0,5 mm. ** Đường chuyển tiếp vẽ thay cho giao tuyến vì có góc lượn R.

*** Hoặc dùng nét dích dắc 1.2 Số và chữ viết trên bản vẽ. Các chữ, chữ số và dấu trên bản vẽ được viết theo bảng mẫu. 12 Có các khổ quy định gọi theo chiều cao h (milimét) của chữ in hoa như sau:2,5 3,5 5 7 10 14 v. Các hướng dẫn viết chữ được trình bày trong lưới kẻ ô bổ trợ dưới đây: ABCDEFGHIJKN OPQRSTUVWYX abcdefghijklmno pqrstuvwxyz B¶n vÏ gbq 75 0 6 1 0123456789 Hình 1.3 Các kiểu chữ và số trên bản vẽ kỹ thuật.3 Ký hiệu vật liệu Ký hiệu trên mặt cắt của một sốvật liệu thường thấy ở bản vẽ cơ khí (hình 1.4) được trích dẫn từ TCVN 0007 : 1993.

Kim loại Phi kim loại Gỗ Chất trong suốt Hình 1.4 Ký hiệu mặt cắt của một số loại vật liệu. Các đường gạch gạch (với vật liệu là kim loại) vẽ bằng các nét liền mảnh cách nhau 0,5 ÷2 (mm), nghiêng 450 so với đường nằm ngang; cách vẽ này phải giống nhau trên mọi mặt cắt của cùng một chi tiết máy. Nếu có nhiều chi tiết nằm kề nhau, cần phân biệt các chi tiết bằng cách vẽ khác nhau (hình 1.5 Trường hợp đặc biệt: Mặt cắt vẽ hẹp dưới 2 mm thì cho phép tô đen ở giữa (hình 1. Mặt cắt có đường bao nghiêng một góc 450 (trùng với góc nghiêng gạch gạch) thì cho phép đổi phương gạch gạch nghiêng một góc 600 hoặc 300 (hình 1.4 Các qui định ghi kích thước trên bản vẽ.1 Quy định chung.

- Đơn vị đo chiều dài là milimét; không ghi thứ nguyên này sau con số kích thước. - Con số kích thước được ghi là số đo thực của vật thể, nó không phụ thuộc vào tỷ lệ của bản vẽ. - Số lượng các kích thước ghi vừa đủ để xác định độ lớn của vật thể, mỗi kích thước chỉ được ghi một lần. Nói chung một kích thước được ghi bằng ba thành phần là: Đường gióng, đường kích thước, con số kích thước (hình 1.

Để tránh nhầm lẫn, các con số kích thước phải viết đúng chiều quy định như trên hình 1.4 và không được để bất kỳ nét vẽ nào cắt qua con sốkích thước.2Cách ghi thường gặp. - Chiều dài các đoạn thẳng song song được ghi từ nhỏ đến lớn (hình 1. Chiều dài quá lớn, quá nhỏ hoặc ở dạng đối xứng được ghi như là các trường hợp ngoại lệ trên hình 1.8 - Đường tròn hay cung tròn lớn hơn 1800 được xác định bởi đường kính của nó, viết trước số đo đường kính là ký hiệu Φ (phi). Cách ghi đường kính lớn, nhỏ như ở hình 1.

Cung trònbằng hoặc nhỏ hơn 1800 được xác định bởi bán kính của nó, viết trước số đo bán kính là ký hiệu R. Cách ghi bán kính lớn, nhỏ như trên hình 1.11 - Hình cầu: hay các phần của cầu được ghi kích thước như quy định 2 cộng thêm chữ “Cầu” (hoặc dấu hiệu •) trước ký hiệu Φhay R (hình 1. -Hình vuông mép vát 450có 2 kích thước được ghi kết hợp như trên hình 1.12 Chú thích:Trên hình 1.12a dùng dấu hiệu chữ × nét liền mảnh để phân biệt mặt phẳng với mặt cong (theo TCVN 5-78). - Nhiều phần tử giống nhau và phân bố đều được ghi kích thước ngắn gọn (hình 1.DỰNG HÌNH CƠ BẢN.1 Dựng đường thẳng song song và vuông góc.1 Dựng đường thẳng song song.

Cho một đoạn thẳng a và một điểm C ở ngoài đường thẳng a. Hãy vạch qua C đường thẳng b song song với a. Cách dựng: C C A A a B a B Hình 1.14Cách dựng đường thẳng song song. 16 - Lấy một điểm B tuỳ ý trên đường thẳng a làm tâm, vẽ cung tròn bán kính BC, cung tròn này cắt đường thẳng a tại điểm A.

- Vẽ cung tròn tâm C, bán kính CB và cung tròn tâm B, bán kính CA, hai cung này cắt nhau tại điểm D.
