Giáo trình thực tập nguội cơ bản trình độ cao đẳng nghề công nghệ ô tô

Dưới đây là meta tags cho bài viết "Giáo trình thực tập nguội cơ bản nghề công nghệ ô tô": { "ai_description": "Giáo trình thực tập nguội cơ bản nghề công

• Loại tài liệu: Giáo trình
• Trường học: Cao đẳng nghề Cơ khí Nông nghiệp
• Chuyên ngành: Công nghệ ô tô
• Đề tài: Thực tập nguội cơ bản nghề Công nghệ ô tô
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về giáo trình thực tập nguội cơ bản nghề công nghệ ô tô

Giáo trình thực tập nguội cơ bản dành cho nghề công nghệ ô tô cung cấp kiến thức lý thuyết và kỹ năng thực hành gia công kim loại thiết yếu trong sửa chữa ô tô. Nội dung bao gồm sáu bài học chính: an toàn lao động, vạch dấu, giũa, cưa, khoan lỗ và cắt ren. Giáo trình được biên soạn theo chương trình đào tạo của Tổng cục Dạy nghề, tập trung vào các thao tác cơ bản như khoan, cắt, giũa và mài. Mục tiêu hướng đến việc trang bị cho học viên khả năng thực hiện gia công đơn giản phục vụ sửa chữa ô tô. Tài liệu nhấn mạnh tầm quan trọng của việc tuân thủ quy trình an toàn, sử dụng dụng cụ đúng cách và bảo quản thiết bị. Giáo trình cũng đề cập đến đặc điểm kỹ thuật của các dụng cụ gia công, giúp người học hiểu rõ nguyên lý hoạt động và ứng dụng trong thực tế.

1.1. Nội dung cốt lõi của giáo trình

Giáo trình bao gồm các bài học về an toàn lao động, tổ chức nơi làm việc và kỹ thuật an toàn trong xưởng thực tập. Phần này hướng dẫn học viên nắm vững các quy định bắt buộc khi làm việc trong môi trường công nghiệp, bao gồm cách sắp xếp dụng cụ, xử lý chất thải và sử dụng trang thiết bị bảo hộ. Nội dung còn đề cập đến các biện pháp phòng ngừa tai nạn lao động, đảm bảo môi trường làm việc an toàn và hiệu quả. Giáo trình cũng cung cấp kiến thức về cách bố trí nơi làm việc khoa học, tối ưu hóa không gian và quy trình làm việc.

1.2. Mục tiêu đào tạo của giáo trình

Mục tiêu chính là đào tạo học viên thành thợ sửa chữa ô tô có khả năng thực hiện gia công nguội cơ bản. Giáo trình nhằm phát triển kỹ năng vạch dấu, giũa kim loại, cưa, khoan lỗ và cắt ren theo đúng trình tự kỹ thuật. Nội dung được thiết kế để học viên có thể áp dụng kiến thức vào thực tế sửa chữa ô tô, đảm bảo chất lượng công việc. Giáo trình cũng chuẩn bị nền tảng cho các môn học chuyên ngành tiếp theo trong lĩnh vực công nghệ ô tô.

II. Những kỹ thuật gia công nguội quan trọng trong sửa chữa ô tô

Kỹ thuật gia công nguội đóng vai trò quan trọng trong quy trình sửa chữa ô tô, bao gồm giũa, cưa, khoan lỗ và cắt ren. Mỗi kỹ thuật có nguyên tắc hoạt động và ứng dụng riêng, yêu cầu người thợ nắm vững kiến thức lý thuyết và thực hành thành thạo. Giũa kim loại sử dụng giũa có hình dạng và độ cứng khác nhau tùy theo vật liệu gia công. Cưa kim loại bằng cưa tay đòi hỏi lực ấn đều và góc cưa phù hợp để tránh gãy răng cưa. Khoan lỗ yêu cầu kiểm soát lực ấn và tốc độ quay, đặc biệt khi khoan thủng vật liệu mỏng. Cắt ren tạo ra mối ghép chắc chắn, thường dùng trong sửa chữa hệ thống ống dẫn nhiên liệu hoặc các chi tiết cơ khí.

2.1. Kỹ thuật giũa kim loại

Giũa kim loại là kỹ thuật tạo hình bằng cách cắt bỏ vật liệu thừa thông qua chuyển động tịnh tiến. Có nhiều loại giũa như giũa dẹt, vuông, tam giác và tròn, mỗi loại dùng cho mục đích gia công khác nhau. Giũa dẹt phù hợp cho bề mặt phẳng, giũa vuông dùng cho lỗ vuông, giũa tam giác dùng cho lỗ tam giác đều. Chiều dài giũa quyết định độ chính xác, giũa ngắn dùng cho chi tiết nhỏ, giũa dài dùng cho bề mặt rộng. Kỹ thuật giũa yêu cầu lực ấn đều, góc nghiêng 30-40 độ và di chuyển theo đường thẳng.

2.2. Cưa kim loại bằng cưa tay

Cưa kim loại bằng cưa tay là kỹ thuật cắt vật liệu theo đường thẳng hoặc cong. Lưỡi cưa có răng cưa hướng về phía trước, kích thước răng quyết định độ mịn của vết cắt. Kỹ thuật cưa yêu cầu góc nghiêng 30-45 độ, lực đẩy đều và không quá mạnh để tránh gãy lưỡi cưa. Vật liệu mỏng như tấm kim loại cần được kẹp chặt để tránh rung lắc. Kết thúc cưa, cần kiểm tra độ vuông góc của vết cắt bằng thước đo góc.

III. Phương pháp thực hành gia công nguội theo giáo trình

Giáo trình thực tập nguội cơ bản cung cấp phương pháp thực hành chi tiết cho từng kỹ thuật gia công. Đối với giũa, học viên được hướng dẫn chọn giũa phù hợp, kiểm tra độ sắc bén và kỹ thuật cầm giũa. Đối với cưa, học viên học cách lắp lưỡi cưa, điều chỉnh lực ấn và góc cưa. Khoan lỗ yêu cầu chọn mũi khoan đúng kích thước, gá chi tiết chắc chắn và điều chỉnh tốc độ quay. Cắt ren đòi hỏi chọn đúng kích thước ren, bôi trơn mũi cắt và kiểm tra độ sâu ren. Mỗi bước thực hành đều đi kèm hướng dẫn an toàn lao động, đảm bảo người học thực hiện đúng quy trình và tránh tai nạn.

3.1. Hướng dẫn sử dụng dụng cụ gia công

Mỗi dụng cụ gia công có đặc điểm kỹ thuật riêng, yêu cầu người thợ nắm vững cách sử dụng an toàn. Giũa cần được bảo quản khô ráo, tránh va đập để không làm gãy răng giũa. Lưỡi cưa phải sắc bén, không cong vênh, lắp chặt vào khung cưa. Mũi khoan phải chọn đúng đường kính, mài sắc và bôi trơn khi khoan kim loại cứng. Dụng cụ cắt ren yêu cầu kích thước ren phù hợp, bôi trơn đầy đủ và kiểm tra độ sâu ren sau khi cắt.

3.2. Quy trình thực hành từng kỹ thuật

Quy trình thực hành bắt đầu bằng việc chuẩn bị dụng cụ, vật liệu và không gian làm việc. Đối với giũa, học viên đo kích thước vật liệu, chọn giũa phù hợp và thực hiện giũa theo đường vạch sẵn. Cưa kim loại yêu cầu vạch dấu đường cắt, lắp lưỡi cưa đúng chiều và thực hiện cưa với lực đều. Khoan lỗ bắt đầu bằng việc gá chi tiết, chọn tốc độ quay và tiến dao phù hợp. Cắt ren yêu cầu vạch dấu vị trí ren, bôi trơn mũi cắt và thực hiện cắt từ từ, kiểm tra độ sâu sau mỗi lượt.

IV. Kết luận và ứng dụng thực tế giáo trình thực tập nguội

Giáo trình thực tập nguội cơ bản đóng vai trò quan trọng trong đào tạo thợ sửa chữa ô tô, cung cấp nền tảng kỹ thuật gia công kim loại thiết yếu. Nội dung giáo trình được biên soạn logic, dễ hiểu, phù hợp với chương trình đào tạo nghề công nghệ ô tô. Sau khi hoàn thành khóa học, học viên có thể tự tin thực hiện các thao tác gia công nguội phục vụ sửa chữa ô tô. Giáo trình cũng chuẩn bị kiến thức nền tảng cho các môn học chuyên ngành tiếp theo, đảm bảo học viên có đủ kỹ năng đáp ứng nhu cầu thị trường lao động. Ứng dụng thực tế của giáo trình thể hiện qua khả năng sửa chữa linh kiện ô tô, chế tạo phụ tùng thay thế và bảo trì hệ thống cơ khí.

4.1. Đánh giá hiệu quả đào tạo giáo trình

Giáo trình đã được áp dụng rộng rãi trong các trường cao đẳng nghề, chứng minh hiệu quả trong đào tạo kỹ năng gia công nguội. Học viên sau khi hoàn thành khóa học đều đạt chuẩn kỹ năng theo yêu cầu của Tổng cục Dạy nghề. Giáo trình cung cấp đầy đủ kiến thức lý thuyết kết hợp thực hành, đảm bảo học viên nắm vững nguyên lý và ứng dụng vào thực tế. Đánh giá từ doanh nghiệp tuyển dụng cũng ghi nhận sự tiến bộ rõ rệt của học viên sau đào tạo.

4.2. Định hướng phát triển kỹ năng gia công nguội

Trong bối cảnh ngành công nghệ ô tô phát triển nhanh chóng, nhu cầu về thợ sửa chữa có kỹ năng gia công nguội ngày càng tăng. Giáo trình cần được cập nhật thường xuyên để bổ sung các kỹ thuật gia công tiên tiến như gia công CNC, sử dụng máy móc hiện đại. Ngoài ra, giáo trình nên tích hợp thêm các bài tập thực hành mô phỏng, giúp học viên làm quen với môi trường công nghiệp 4.0. Việc đào tạo kỹ năng gia công nguội cũng cần chú trọng đến an toàn lao động và bảo vệ môi trường.

Trích đoạn nội dung tài liệu

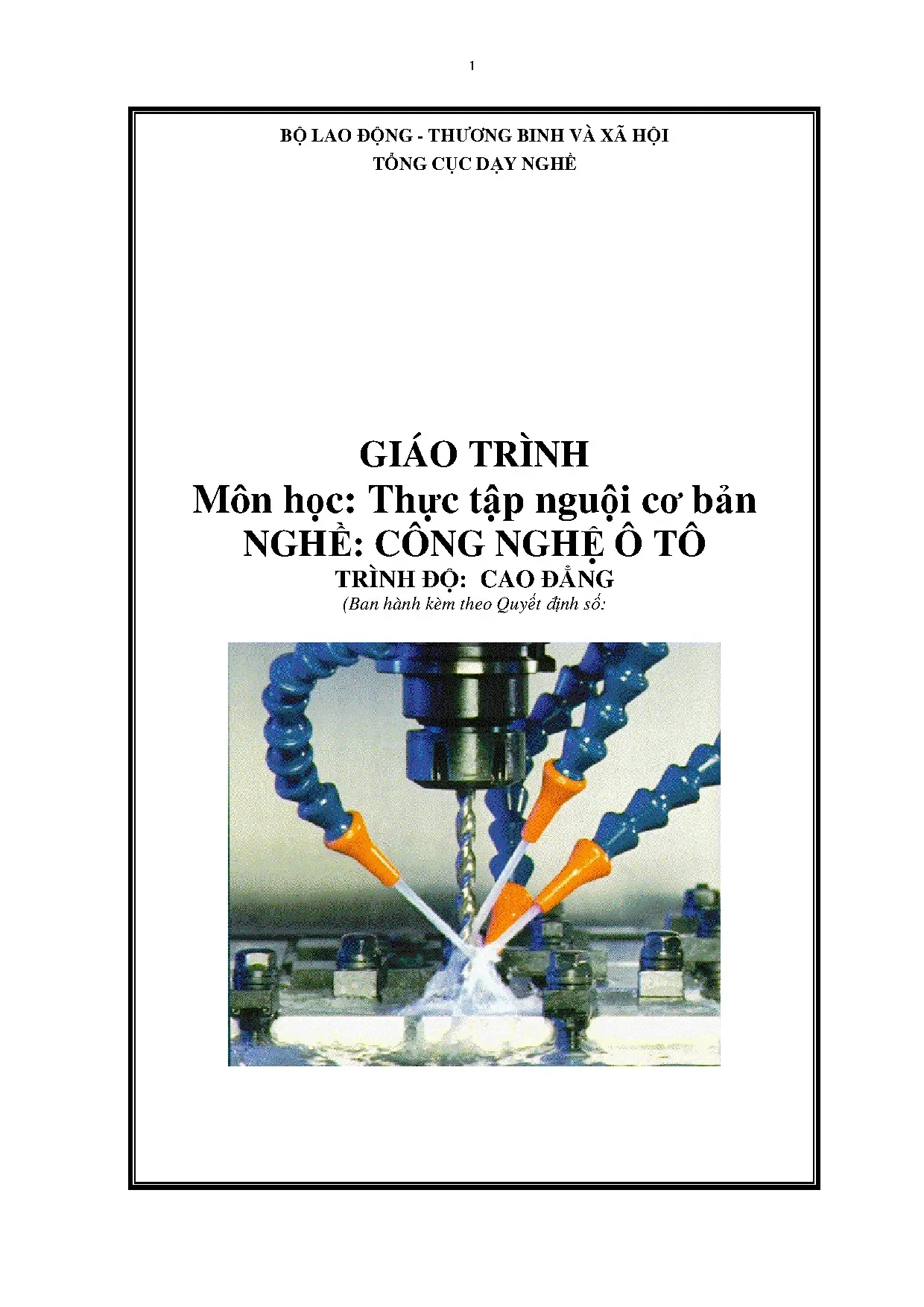

1 BỘ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI TỔNG CỤC DẠY NGHỀ GIÁO TRÌNH Môn học: Thực tập nguội cơ bản NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số: 2 TUYÊN BỐ BẢN QUYỀN: Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. MÃ TÀI LIỆU: MĐ 19 LỜI GIỚI THIỆU Trong nghề công nghệ ô tô để thực hiện được các công việc sửa chữa xe ngoài những kiến thức về lý thuyết cũng như tay nghề được đào tạo thông qua các mô đun chuyên môn, thì người thợ sửa chữa cần phải thực hiện được các công việc gia công đơn giản để phục vụ cho công việc sửa chữa. Như khoan, cắt, giũa, mài.

Chính vì lý do đó để trang bị cho học viên học nghề và thợ sửa chữa ô tô những kiến thức và kỹ năng cơ bản về lý thuyết cũng như thực hành môn nguội. Nên giáo trình được biên soạn, nội dung giáo trình bao gồm sáu bài: Bài 1. Nội qui xưởng thực tập - Tổ chức nơi làm việc và kỹ thuật an toàn lao động Bài 2. Lấy dấu và kỹ thuật vạch dấu Bài 3.

Giũa kim loại Bài 4. Cưa kim loại bằng cưa tay Bài 5. Khoan lỗ Bài 6. Cắt ren Kiến thức trong giáo trình được biên soạn theo chương trình Tổng cục Dạy nghề, sắp xếp logic nhằm hướng dẫn cho người học những thao tác cơ bản khi thực hành nguội.

Cũng như những chú ý quan trong trong bảo quản sử dụng và làm việc với các thiết bị được sử dụng để gia công. Do đó người đọc có thể hiểu một cách dễ dàng. Tài liệu tham khảo - Giáo trình Kỹ thuật nguội, Phí Trọng Hảo- Nguyễn Thanh Mai, NXB Giáo dục, 2007. - Thực hành kỹ thuật hàn – Gò, Trần Văn Niên, Trần Thế San, NXB Đà Nẵng năm 2001.

Xin chân trọng cảm ơn Tổng cục Dạy nghề, khoa Động lực trường Cao đẳng nghề Cơ khí Nông nghiệp cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. 3 Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn. Xin chân thàng cảm ơn ! Hà Nội, ngày…. năm 2012 Nhóm biên soạn 4 MỤC LỤC ĐỀ MỤC TRANG 1.

Lời giới thiệu 1 2. Nội qui xưởng thực tập - Tổ chức nơi làm việc và kỹ 6 thuật an toàn lao động 4. Lấy dấu và kỹ thuật vạch dấu 15 5. Giũa kim loại 25 6.

Cưa kim loại bằng cưa tay 37 7. Cắt ren 57 5 CHƯƠNG TRÌNH MÔ ĐUN THỰC HÀNH NGUỘI CƠ BẢN Mã số mô đun: MĐ - 19 Thời gian mô đun: 90 giờ; (Lý thuyết: 0 giờ; Thực hành: 90 giờ) I. Vị trí, ý nghĩa, vai trò mô đun: - Vị trí: Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16, MĐ 17, MĐ 18. - Tính chất: Các môn học, mô đun kỹ thuật cơ sở bắt buộc.

Mục tiêu của mô đun: + Trình bày được các nội quy trong phân xưởng nguội, các biện pháp an toàn trong thực tập sản xuất. + Vạch dấu được các mặt phẳng và vạch dấu không gian, đúng trình tự. + Phân loại được các loại giũa, sử dụng trong nghề nguội và giũa được phôi theo bài tập ứng dụng đúng yêu cầu kỹ thuật. + Mô tả được cấu tạo dụng cụ cưa thông dụng và công nghệ cưa kim loại.

+ Khoan được lỗ trên phôi đúng trình tự và đảm bảo yêu cầu kỹ thuật + Ta rô được ren trong, ren ngoài. Đúng tình tự,bảo đảm yêu cầu kỹ thuật. + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên III. Nội dung chính của /mô đun 6 BÀI 1: NỘI QUY PHÂN XƯỞNG THỰC TẬP - TỔ CHỨC NƠI LÀM VIỆC VÀ KỸ THUẬT AN TOÀN LAO ĐỘNG Nội quy phân xưởng thực tập- tổ chức nơi làm việc và kỹ Mã bài: MĐ 18- 01 thuật an toàn lao động.

Mục tiêu của bài: Sau khi học xong bài này người học có khả năng: - Trình bày được các nội quy trong phân xưởng nguội, các biện pháp an toàn trong thực tập sản xuất. - Thực hiện đúng nội quy, quy định tại xưởng - An toàn lao động - Vệ sinh công nghiệp Nội dung: 1.1 NỘI QUY XƯỞNG THỰC TẬP 1.1 Khái niệm Nguội là nguyên công gia công kim loại nhờ sử dụng những dụng cụ đơn giản để tạo nên hình dáng, kích thước chi tiết theo yêu cầu Trong công việc nguội, ngoài một số việc được cơ khí hoá (dùng máy để gia công), còn hầu hết được sử dụng bảng tay, chất lượng gia công phụ thuộc vào tay nghề của công nhân. Nguội có ưu điểm là có thể gia công được bề mặt chi tiết mà bề mặt đó khó gia công trên máy công cụ nhờ sử dụng các dụng cụ đơn giản, dê chế tạo, có thể đạt được chất lượng gia công, ví dụ: sửa nguội khi lắp ráp. Công việc nguội rất đa dạng.

Tùy thuộc vào yêu cầu cụ thể của chi tiết gia công.2 Nội qui xưởng thực tập Để đảm bảo an toàn tuyệt đối về thiết bị, dụng cụ và tính mạng con người. Khi thực tập sản xuất tại phân xưởng nguội mỗi cán bộ giáo viên, công nhân viên và toàn thể học sinh, sinh viên phải nghiêm chỉnh chấp hành những điều sau đây: Điều 1: Học sinh phải đến xưởng trước giờ làm việc từ 10 ÷15 phút, tập hợp ngoài phân xưởng, toàn bộ lớp kiểm tra quân số, trang bị bảo hộ lao động để báo cáo với giáo viên phụ trách biết rồi mới được vào xưởng. Điều 2: Vào xưởng thực tập phải gọn gàng, sử dụng quần, áo, giày, mũ, bảo hộ lao động hợp lý. Nghiêm cấm không được đi chân đất, dép lê hoặc mặc quấn áo không phù hợp trong lao động.

Nếu học sinh nào không chấp hành đúng qui định, nội quy bảo hộ lao động thì giáo viên phụ trách được quyền đình chỉ thực tập của học sinh đó coi như nghỉ học không có lý do. Điều 3: Trước khi làm việc nếu thấy có việc gì khả nghi về thiết bị, dụng cụ không an toàn hoặc mất mát hư hỏng thì phải báo cáo với giáo viên phụ trách biết để xử lý kịp thời. 7 Điều 4: Học sinh phải thực hiện nghiêm chỉnh qui trình quy phạm kỹ thuật, không được tự tiện thay đổi dụng cụ, thao tác. Nếu có sáng kiến cải tiến phải thông qua giáo viên phụ trách xét, nếu được nhất trí mới được thực hiện.

Điều 5: Trong khi làm việc dụng cụ phải sắp xếp gọn gàng, ngăn nắp, không đi lại lộn xộn, không đùa nghịch ồn ào, không tự động thay đổi vị trí làm việc, nếu đi ra ngoài hoặc cần đi sang phân xưởng khác phải xin phép giáo viên phụ trách và báo cáo cho cán sự lớp biết. Điều 6: Tuyệt đối không được làm đồ tư trong giờ thực tập. Không được đánh tráo bài tập của bạn làm bài tập của mình, phải có ý thức tiết kiệm nguyên nhiên vật liệu. Điều 7: Tuyệt đối không được tự động mở máy, không được sờ mó hoặc đùa nghịch ở cầu dao điện, hoặc máy đang hoạt động.

Điều 8: Thiết bị, dụng cụ và nguyên liệu được cấp phát phải bảo quản giữ gìn cẩn thận, nếu để hơ hỏng mất mát phải bồi thường. Điều 9: Khi có học sinh các nghề khác hoặc người lạ mặt vào phân xưởng đang thực tập mà không có lý do, giấy tờ và ý kiến của giáo viên phụ trách thì không được vào xưởng. Điều 10: Hết giờ làm việc phải cất đặt dụng cụ vào chỗ qui định bảo đảm phân xưởng gọn gàng, sạch sẽ, tập trung lớp giáo viên nhận xét rồi mới ra về.2 TỔ CHỨC LAO ĐỘNG CHỖ LÀM VIỆC NGUỘI Để bảo đảm chất lượng gia công khi thực hành nguội cần chú ý tổ chức chỗ làm việc hợp lý khi thực hành nguội. Tổ chức chỗ làm việc là bố trí các trang thiết bị, dụng cụ, chi tiết sao cho thao tác khi làm việc được thuận tiện, tốn ít sức áp dụng được các phương pháp tổ chức lao động tiên tiến, cơ khí hoá quá trình lao động, bảo đảm chất lượng sản phẩm và năng suất lao động cao.

Khi tổ chức cho làm việc cần chú ý các yêu cầu sau: 1. Tại các chỗ làm việc chỉ bố trí các vật dụng cần thiết, xếp đặt chúng theo thứ tự nhất định để thực hiện công việc được giao một cách hợp lý nhất. Dụng cụ, chi tiết gia công, các trang bị khác cần bố trí cho phù hợp với thao tác khi làm việc, những vật dụng thường xuyên sử dụng khi thao tác cần đặt ở vị trí gần, dễ lấy (hình l. Ví dụ: búa để bên phía tay phải, đục để phía bên trái.

Dụng cụ dùng bằng hai tay cần để gần người thợ phía trước mắt để dễ lấy khi thao tác. Dụng cụ đồ gá các chi tiết gia công khi bố trí trong các ngăn hộp cần theo nguyên tắc: vật nhỏ hay dùng nên để ở bên trên vật lớn, vật nặng ít đùng để ở phía dưới. Những dụng cụ chính xác, dụng cụ đo nên bảo quản trong các hộp gỗ, bao bì riêng. Sau khi kết thúc công việc: dụng cụ được làm sạch, để đúng chỗ quy định, riêng dụng cụ đo cần bôi lên một lớp dầu mỏng để bảo quản.1 Bàn nguội Chỗ làm việc của người thợ nguội thông thường là bàn nguội.

Bàn nguội có chiều cao 800-900 mm, chiều rộng 700-800 mm, chiều dài 1200-1500 mm. Tuỳ theo yêu cầu công việc, trên bàn nguội có thể bố trí một chỗ làm việc cho một người thợ hoặc nhiều cho làm việc cho nhiều người thợ. Khi bố trí trên bàn nguội có nhiều chỗ làm việc cần chú ý Hình 1. Bố trí bàn nguội.

sao cho công việc ở các chỗ làm việc đó không ảnh hưởng đến chất lượng công việc của nhau. Ví dụ: không bố trí lên cùng bàn nguội vừa cho các công việc yêu cầu chính xác (lấy dấu, cạo…) vừa cho các công việc (đục.) có thể ảnh hưởng đến công việc chính xác kể trên. Khi chọn chiều cao êtô (bàn kẹp) cần chú ý sao cho phù hợp. Chọn chiều cao Ê tô.

Khoảng cách từ mặt làm việc của êtô tới cằm người thợ bằng một tầm chống tay (hình l. Để phù hợp với tầm vóc 9 người thợ có thể bố trí bục công tác.
