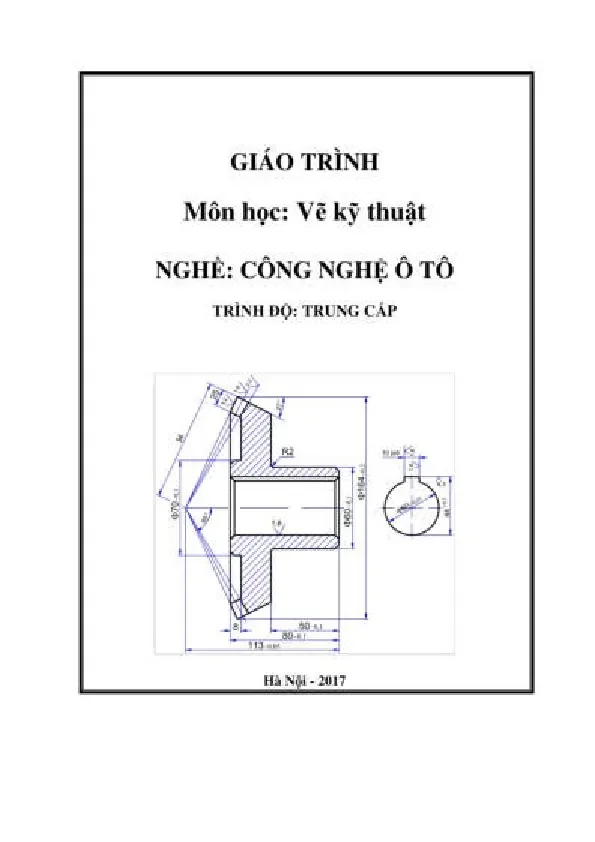

I. Tổng quan giáo trình vẽ kỹ thuật nghề công nghệ ô tô
Giáo trình vẽ kỹ thuật là nền tảng không thể thiếu trong chương trình đào tạo nghề công nghệ ô tô trình độ trung cấp. Đây là môn học cung cấp ngôn ngữ giao tiếp kỹ thuật chung, giúp học viên và kỹ thuật viên tương lai có khả năng đọc, hiểu và trình bày các ý tưởng thiết kế, sửa chữa một cách chính xác. Nội dung của giáo trình cơ khí ô tô này được biên soạn dựa trên sự tổng hợp kiến thức từ các trường đại học, cao đẳng và yêu cầu thực tiễn của ngành. Mục tiêu chính là trang bị cho người học những kiến thức cốt lõi nhất, từ các tiêu chuẩn vẽ kỹ thuật cơ bản theo hệ thống TCVN trong bản vẽ đến các phương pháp biểu diễn vật thể phức tạp. Thông qua giáo trình, học viên sẽ nắm vững cách sử dụng dụng cụ vẽ, thiết lập một bản vẽ kỹ thuật ô tô hoàn chỉnh và hiểu được cấu trúc của các chi tiết, cụm chi tiết máy. Đây là kỹ năng nền tảng, tạo tiền đề cho việc học các môn chuyên ngành sâu hơn và ứng dụng trực tiếp vào công việc chẩn đoán, bảo dưỡng và sửa chữa ô tô sau này.
1.1. Vai trò của tài liệu kỹ thuật ô tô trong ngành công nghiệp
Trong ngành công nghệ ô tô hiện đại, tài liệu kỹ thuật ô tô và đặc biệt là các bản vẽ đóng vai trò trung tâm trong mọi quy trình, từ nghiên cứu phát triển, chế tạo, lắp ráp đến sửa chữa và bảo dưỡng. Một bản vẽ không chỉ là một hình ảnh minh họa mà là một tài liệu chứa đựng đầy đủ thông tin về hình dạng, kích thước, vật liệu, yêu cầu kỹ thuật, dung sai và lắp ghép của một chi tiết hay một cụm lắp ráp. Đối với kỹ thuật viên, khả năng đọc bản vẽ kỹ thuật cơ khí thành thạo giúp xác định chính xác vị trí các bộ phận, hiểu đúng quy trình tháo lắp và thực hiện sửa chữa theo đúng tiêu chuẩn của nhà sản xuất. Việc thiếu hụt kỹ năng này có thể dẫn đến những sai sót nghiêm trọng, gây hư hỏng thiết bị, tốn kém chi phí và mất an toàn. Do đó, việc đào tạo kỹ năng vẽ và đọc bản vẽ được xem là ưu tiên hàng đầu trong các chương trình đào tạo nghề.
1.2. Mục tiêu đào tạo của môn Vẽ Kỹ Thuật trình độ trung cấp
Mục tiêu cốt lõi của môn học Vẽ Kỹ Thuật trong giáo trình vẽ kỹ thuật nghề công nghệ ô tô là trang bị cho học viên năng lực trình bày và đọc hiểu các bản vẽ kỹ thuật chuyên ngành. Cụ thể, sau khi hoàn thành môn học, người học phải có khả năng: Trình bày được các tiêu chuẩn cơ bản về trình bày bản vẽ theo TCVN, bao gồm khổ giấy, khung tên, tỷ lệ, đường nét và chữ viết. Phân tích và nhận dạng được các ký hiệu trên bản vẽ kỹ thuật liên quan đến vật liệu, dung sai, độ nhám bề mặt. Lập được các bản vẽ chi tiết máy đơn giản và các bản vẽ lắp ô tô cơ bản. Quan trọng nhất, học viên phải đọc và hiểu được các bản vẽ sơ đồ động, bản vẽ lắp của các hệ thống chính trên ô tô. Những kỹ năng này không chỉ phục vụ cho việc học tập mà còn là công cụ làm việc thiết yếu, rèn luyện tính cẩn thận, kỷ luật và tư duy logic, tác phong công nghiệp cho người kỹ thuật viên.
II. Thách thức khi đọc bản vẽ kỹ thuật cơ khí ngành ô tô
Việc tiếp cận và làm chủ kỹ năng đọc bản vẽ kỹ thuật là một quá trình đầy thách thức đối với học viên ngành công nghệ ô tô. Khó khăn lớn nhất nằm ở việc chuyển đổi tư duy từ hình ảnh ba chiều (3D) của vật thể thực tế sang hình ảnh biểu diễn hai chiều (2D) trên bản vẽ. Các phương pháp biểu diễn như hình chiếu vuông góc, hình chiếu trục đo hay các hình cắt, mặt cắt đòi hỏi người đọc phải có trí tưởng tượng không gian tốt để tái lập lại hình dạng hoàn chỉnh của chi tiết. Bên cạnh đó, hệ thống các quy ước, ký hiệu trên bản vẽ kỹ thuật theo tiêu chuẩn TCVN và ISO là một rào cản không nhỏ. Việc không nắm vững các ký hiệu về dung sai, độ bóng, hay các yêu cầu xử lý bề mặt có thể dẫn đến việc hiểu sai thông tin kỹ thuật, ảnh hưởng trực tiếp đến chất lượng sửa chữa hoặc chế tạo. Đây là những trở ngại cần được khắc phục thông qua việc học tập bài bản và rèn luyện thường xuyên.
2.1. Khó khăn trong việc hiểu các ký hiệu và quy ước vẽ
Một trong những thách thức lớn nhất khi đọc bản vẽ kỹ thuật cơ khí là hệ thống ký hiệu và quy ước phức tạp. Mỗi đường nét, mỗi ký tự hay biểu tượng trên bản vẽ đều mang một ý nghĩa kỹ thuật riêng biệt và tuân thủ nghiêm ngặt các tiêu chuẩn vẽ kỹ thuật. Ví dụ, việc phân biệt giữa nét liền đậm (đường bao thấy), nét đứt (đường bao khuất) và nét gạch chấm mảnh (đường tâm, đường trục đối xứng) đòi hỏi sự quan sát tỉ mỉ. Hơn nữa, các ký hiệu về dung sai và lắp ghép, độ nhám bề mặt, các yêu cầu về nhiệt luyện là những thông tin chuyên sâu, yêu cầu người đọc phải có kiến thức nền tảng vững chắc. Nếu không được trang bị đầy đủ kiến thức này, người học sẽ dễ bị nhầm lẫn, dẫn đến việc không thể hình dung đầy đủ và chính xác các yêu cầu kỹ thuật của chi tiết, gây khó khăn cho quá trình gia công hay lắp ráp sau này.
2.2. Vấn đề tưởng tượng không gian từ hình chiếu 2D sang 3D
Khả năng tưởng tượng không gian là kỹ năng cốt lõi nhưng cũng là trở ngại lớn nhất khi học vẽ kỹ thuật. Một vật thể 3D phức tạp thường được biểu diễn bằng nhiều hình chiếu vuông góc (hình chiếu đứng, bằng, cạnh) trên mặt phẳng 2D. Người đọc phải kết hợp thông tin từ tất cả các hình chiếu này để tái tạo lại hình ảnh 3D hoàn chỉnh của vật thể trong đầu. Quá trình này đòi hỏi tư duy trừu tượng cao và sự liên kết logic giữa các hình chiếu. Nhiều học viên gặp khó khăn trong việc xác định sự tương quan giữa các đường nét, các bề mặt trên các hình chiếu khác nhau. Đặc biệt với các bản vẽ lắp ô tô có nhiều chi tiết lồng ghép, việc hình dung mối quan hệ vị trí và chuyển động tương đối giữa chúng là một thử thách thực sự. Để vượt qua, cần có phương pháp học tập trực quan và thực hành liên tục với các mô hình từ đơn giản đến phức tạp.
III. Hướng dẫn phương pháp vẽ kỹ thuật cơ bản theo TCVN
Để xây dựng một bản vẽ kỹ thuật ô tô chuyên nghiệp, việc nắm vững các nguyên tắc và tiêu chuẩn là yêu cầu bắt buộc. Giáo trình vẽ kỹ thuật nghề công nghệ ô tô tập trung vào việc cung cấp một hệ thống kiến thức bài bản, bắt đầu từ những yếu tố cơ bản nhất. Nền tảng của mọi bản vẽ là việc tuân thủ hệ thống TCVN trong bản vẽ, đảm bảo tính thống nhất và dễ hiểu trong giao tiếp kỹ thuật. Các tiêu chuẩn này quy định mọi khía cạnh, từ khổ giấy, cách vẽ khung bản vẽ, khung tên, đến các loại đường nét, tỷ lệ và cách ghi kích thước. Việc áp dụng đúng các tiêu chuẩn này không chỉ thể hiện sự chuyên nghiệp mà còn giúp loại bỏ những sai sót và hiểu lầm không đáng có. Đây là bước đầu tiên và quan trọng nhất trên con đường chinh phục kỹ năng vẽ kỹ thuật cơ bản.
3.1. Áp dụng tiêu chuẩn vẽ kỹ thuật TCVN về khung tên tỷ lệ
Theo giáo trình, mọi bản vẽ đều phải bắt đầu bằng việc thiết lập khổ giấy và trình bày khung bản vẽ, khung tên theo đúng quy định. Tiêu chuẩn Việt Nam (TCVN) quy định rõ ràng về kích thước các khổ giấy chính (A0, A1, A2, A3, A4) và cách kẻ khung bản vẽ, lề. Khung tên, thường được đặt ở góc dưới bên phải, là nơi chứa các thông tin quan trọng như tên chi tiết, vật liệu, tỷ lệ, tên người vẽ, người kiểm tra và tên cơ quan. Tỷ lệ bản vẽ cũng là một yếu tố then chốt, được quy định trong TCVN để thể hiện vật thể ở kích thước phóng to, thu nhỏ hoặc giữ nguyên. Việc lựa chọn và ghi đúng tỷ lệ giúp người đọc hiểu chính xác kích thước thực của chi tiết dù bản vẽ có kích thước khác. Nắm vững các quy định này là yêu cầu cơ bản để tạo ra một tài liệu kỹ thuật ô tô hợp chuẩn.
3.2. Quy tắc trình bày đường nét và cách ghi kích thước chuẩn
Đường nét được xem là "ngữ pháp" của bản vẽ kỹ thuật. Giáo trình quy định chi tiết các loại đường nét và ứng dụng của chúng theo TCVN 8-93. Ví dụ, nét liền đậm dùng cho đường bao thấy và cạnh thấy; nét đứt mảnh dùng cho đường bao khuất và cạnh khuất; nét gạch chấm mảnh dùng cho đường tâm và đường trục đối xứng. Sự khác biệt về hình dạng và chiều rộng của các đường nét giúp truyền tải thông tin một cách trực quan và rõ ràng. Bên cạnh đó, việc ghi kích thước là phần không thể thiếu để xác định độ lớn của vật thể. Các quy tắc ghi kích thước rất nghiêm ngặt, bao gồm các thành phần như đường gióng, đường kích thước, và con số kích thước. Con số kích thước luôn là kích thước thật của vật thể, không phụ thuộc vào tỷ lệ bản vẽ. Việc trình bày kích thước rõ ràng, hợp lý và đầy đủ là yếu tố quyết định đến tính chính xác của bản vẽ.
IV. Bí quyết biểu diễn vật thể qua hình chiếu và hình cắt
Phương pháp biểu diễn vật thể là nội dung trọng tâm của giáo trình vẽ kỹ thuật nghề công nghệ ô tô. Để mô tả chính xác một chi tiết máy 3D trên không gian 2D của tờ giấy, người học cần thành thạo các phép chiếu, đặc biệt là phương pháp hình chiếu vuông góc. Phương pháp này, do nhà toán học người Pháp Gaspard Monge đề xuất, là tiêu chuẩn vàng trong kỹ thuật hiện đại. Nó cho phép biểu diễn vật thể thông qua ba hình chiếu chính: hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh, thể hiện đầy đủ hình dạng và kích thước bên ngoài. Tuy nhiên, để thấy được cấu trúc rỗng hoặc phức tạp bên trong, kỹ thuật sử dụng hình cắt và mặt cắt là không thể thiếu. Việc kết hợp nhuần nhuyễn giữa hình chiếu và hình cắt giúp tạo ra một bản vẽ kỹ thuật ô tô hoàn chỉnh, cung cấp cái nhìn toàn diện về vật thể từ trong ra ngoài.
4.1. Nguyên lý phép chiếu vuông góc và hình chiếu trục đo
Phép chiếu vuông góc là phương pháp cơ bản để biểu diễn vật thể. Nguyên lý của nó là chiếu vật thể lên các mặt phẳng hình chiếu (đứng, bằng, cạnh) theo các tia chiếu song song và vuông góc với mặt phẳng chiếu. Kết quả thu được là các hình chiếu 2D thể hiện chính xác hình dạng và kích thước của các bề mặt tương ứng của vật thể. Mối liên hệ về vị trí giữa các hình chiếu (dóng thẳng hàng) là quy tắc bắt buộc phải tuân thủ. Bên cạnh đó, để tăng tính trực quan, hình chiếu trục đo thường được sử dụng như một hình biểu diễn bổ sung. Hình chiếu trục đo cho thấy cả ba chiều của vật thể trên một hình duy nhất, giúp người đọc dễ dàng hình dung tổng thể hình dạng của chi tiết. Tuy nhiên, hình chiếu trục đo thường bị biến dạng về kích thước và không được dùng để ghi kích thước chế tạo.
4.2. Kỹ thuật sử dụng hình cắt mặt cắt để thấy cấu tạo trong
Đối với các vật thể có cấu tạo bên trong phức tạp như lỗ, rãnh, hình chiếu thông thường không thể hiện rõ ràng do bị che khuất. Lúc này, kỹ thuật hình cắt và mặt cắt phát huy tác dụng. Nguyên tắc là tưởng tượng dùng một mặt phẳng cắt qua vật thể, bỏ đi phần vật thể giữa người quan sát và mặt phẳng cắt, sau đó chiếu phần còn lại lên mặt phẳng hình chiếu. Phần vật liệu bị mặt phẳng cắt cắt qua sẽ được ký hiệu bằng các đường gạch gạch theo quy ước vật liệu. Hình cắt cho thấy cả những phần bị cắt và những phần phía sau mặt phẳng cắt, trong khi mặt cắt chỉ thể hiện phần tiết diện bị cắt. Việc sử dụng hợp lý các loại hình cắt (cắt toàn bộ, cắt một nửa, cắt cục bộ) giúp mô tả cấu trúc bên trong của bản vẽ chi tiết máy một cách rõ ràng và mạch lạc nhất.
V. Ứng dụng thực tiễn vào bản vẽ chi tiết và bản vẽ lắp
Lý thuyết vẽ kỹ thuật chỉ thực sự có giá trị khi được ứng dụng để tạo ra các sản phẩm cụ thể phục vụ cho sản xuất và sửa chữa. Giáo trình vẽ kỹ thuật nghề công nghệ ô tô dành một phần quan trọng để hướng dẫn học viên cách áp dụng các kiến thức đã học vào việc xây dựng hai loại bản vẽ quan trọng nhất trong ngành cơ khí: bản vẽ chi tiết máy và bản vẽ lắp ô tô. Bản vẽ chi tiết là tài liệu kỹ thuật dùng để chế tạo một chi tiết duy nhất, chứa đựng toàn bộ thông tin cần thiết từ hình dạng, kích thước, dung sai, đến vật liệu và yêu cầu kỹ thuật. Trong khi đó, bản vẽ lắp mô tả mối quan hệ vị trí và cách thức lắp ráp giữa các chi tiết để tạo thành một cụm máy hay một sản phẩm hoàn chỉnh. Việc thành thạo cả hai loại bản vẽ này là thước đo năng lực của một kỹ thuật viên ô tô chuyên nghiệp.
5.1. Quy trình lập một bản vẽ chi tiết máy ngành ô tô hoàn chỉnh
Để lập một bản vẽ chi tiết máy hoàn chỉnh, cần tuân theo một quy trình chặt chẽ. Đầu tiên là bước chọn các hình biểu diễn (hình chiếu, hình cắt) cần thiết và đủ để thể hiện rõ ràng, đầy đủ hình dạng của chi tiết. Tiếp theo là ghi kích thước, đây là bước quan trọng nhất, đòi hỏi phải ghi đủ kích thước để chế tạo và kiểm tra, đồng thời phải hợp lý về mặt công nghệ. Sau đó, các yêu cầu kỹ thuật khác như dung sai và lắp ghép, độ nhám bề mặt, các chỉ dẫn về nhiệt luyện hay mạ phủ phải được ghi rõ ràng. Cuối cùng, hoàn thiện khung tên với đầy đủ các thông tin về tên gọi, vật liệu, tỷ lệ. Một bản vẽ chi tiết tốt phải đảm bảo nguyên tắc "duy nhất", tức là chỉ có một cách hiểu đúng về chi tiết được biểu diễn, giúp quá trình chế tạo diễn ra chính xác và hiệu quả.
5.2. Hướng dẫn đọc hiểu dung sai và lắp ghép trên bản vẽ lắp
Bản vẽ lắp không chỉ cho thấy vị trí tương quan giữa các chi tiết mà còn chứa thông tin quan trọng về mối ghép giữa chúng thông qua các ký hiệu về dung sai và lắp ghép. Dung sai là khoảng sai lệch cho phép của kích thước, đảm bảo các chi tiết dù được chế tạo hàng loạt vẫn có thể lắp lẫn được với nhau. Trên bản vẽ lắp ô tô, mối ghép giữa hai chi tiết (ví dụ trục và lỗ) được thể hiện bằng một ký hiệu lắp ghép, ví dụ Ø50 H7/g6. Người đọc cần hiểu rằng H7 là ký hiệu cho miền dung sai của lỗ, và g6 là của trục. Dựa vào đó, có thể tra bảng tiêu chuẩn để xác định đây là kiểu lắp ghép gì (lắp lỏng, lắp trung gian, hay lắp chặt) và tính toán các sai lệch giới hạn. Hiểu đúng về dung sai và lắp ghép là cực kỳ quan trọng để đảm bảo các bộ phận hoạt động đúng chức năng, độ bền và độ chính xác yêu cầu.
VI. Xu thế mới Phần mềm vẽ kỹ thuật ô tô và tương lai
Mặc dù các kiến thức nền tảng trong giáo trình vẽ kỹ thuật nghề công nghệ ô tô truyền thống vẫn là cốt lõi, ngành công nghiệp ô tô đã và đang chứng kiến một cuộc cách mạng với sự bùng nổ của công nghệ kỹ thuật số. Các phần mềm vẽ kỹ thuật ô tô (CAD - Computer-Aided Design) đã thay thế phần lớn việc vẽ tay bằng thước và compa trong môi trường chuyên nghiệp. Các công cụ như AutoCAD, SolidWorks, hay CATIA cho phép tạo ra các mô hình 2D và 3D với độ chính xác tuyệt đối, tốc độ nhanh hơn và khả năng chỉnh sửa linh hoạt. Sự chuyển đổi này đặt ra yêu cầu mới cho các chương trình đào tạo, đòi hỏi phải cập nhật và tích hợp các giáo trình AutoCAD ô tô hay Solidworks ngành ô tô vào giảng dạy, giúp học viên không bị tụt hậu và sẵn sàng đáp ứng yêu cầu của thị trường lao động trong kỷ nguyên số.
6.1. Chuyển đổi từ vẽ tay sang các phần mềm như AutoCAD SolidWorks
Quá trình chuyển đổi từ vẽ tay sang thiết kế trên máy tính (CAD) mang lại nhiều lợi ích vượt trội. Phần mềm CAD như AutoCAD giúp tự động hóa nhiều tác vụ lặp đi lặp lại, từ việc kẻ đường, ghi kích thước đến tạo các ký hiệu tiêu chuẩn, giúp tăng năng suất đáng kể. Các phần mềm 3D như Solidworks ngành ô tô còn tiến xa hơn, cho phép người dùng xây dựng mô hình số hoàn chỉnh của chi tiết hoặc cụm lắp ráp. Từ mô hình 3D này, có thể tự động xuất ra các bản vẽ kỹ thuật ô tô 2D theo đúng tiêu chuẩn, thực hiện các phân tích, mô phỏng về độ bền, động học mà không cần chế tạo mẫu thử. Tuy nhiên, cần nhấn mạnh rằng, các phần mềm này chỉ là công cụ. Để sử dụng chúng hiệu quả, người dùng vẫn phải nắm vững các nguyên lý, tiêu chuẩn vẽ kỹ thuật đã được học, bởi máy tính chỉ thực hiện lệnh chứ không thể thay thế tư duy kỹ thuật của con người.
6.2. Xu hướng cập nhật giáo trình cơ khí ô tô trong kỷ nguyên số
Trước sự phát triển của công nghệ, các giáo trình cơ khí ô tô hiện đại cần có sự điều chỉnh để phù hợp với thực tiễn. Xu hướng chung là tích hợp song song giữa việc giảng dạy các nguyên lý vẽ kỹ thuật cơ bản và kỹ năng sử dụng phần mềm CAD. Chương trình đào tạo không chỉ dừng lại ở việc dạy cách vẽ các hình chiếu, mà còn phải hướng dẫn cách xây dựng mô hình 3D, cách quản lý và xuất bản vẽ từ mô hình đó. Nội dung giáo trình cũng cần cập nhật các tiêu chuẩn mới nhất, các công nghệ chế tạo hiện đại (như in 3D) và cách biểu diễn chúng trên bản vẽ. Mục tiêu cuối cùng là đào tạo ra một thế hệ kỹ thuật viên mới vừa có nền tảng lý thuyết vững chắc, vừa có kỹ năng thực hành công nghệ cao, sẵn sàng tham gia vào chuỗi giá trị toàn cầu của ngành công nghiệp ô tô.
