Tổng quan về giáo trình

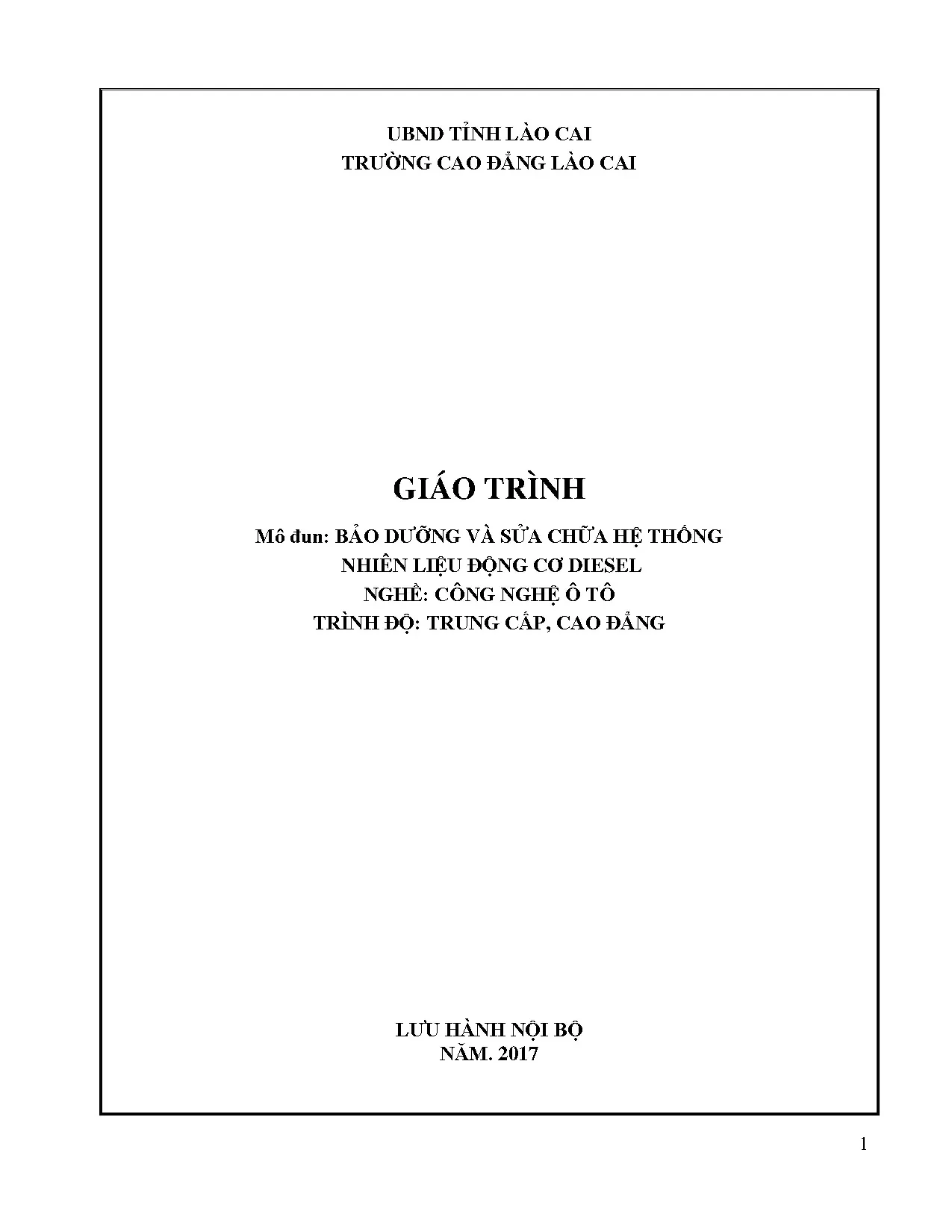

Giáo trình Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ Diesel (Mã tài liệu: MĐ 23) do Trường Cao đẳng Lào Cai biên soạn và ban hành năm 2017. Tài liệu được thiết kế chuyên biệt cho mô-đun đào tạo chuyên ngành Công nghệ Ô tô ở hai trình độ Trung cấp và Cao đẳng. Trong chương trình đào tạo nghề ô tô, mô-đun MĐ 23 đóng vai trò là học phần kỹ thuật chuyên môn then chốt, trang bị kiến thức và kỹ năng thực hành trực tiếp trên hệ thống cung cấp nhiên liệu – một trong những hệ thống quyết định trực tiếp đến công suất, mức tiêu hao nhiên liệu và nồng độ khí thải của động cơ Diesel.

Mục tiêu học tập của giáo trình được xác định rõ ràng qua ba khía cạnh:

  • Về kiến thức, người học trình bày được nhiệm vụ, yêu cầu, phân loại, cấu tạo và nguyên lý làm việc của từng bộ phận cũng như toàn bộ hệ thống nhiên liệu Diesel điều khiển cơ khí và điều khiển điện tử;
  • Về kỹ năng, học viên có khả năng tháo lắp, kiểm tra, chẩn đoán hư hỏng, bảo dưỡng định kỳ và sửa chữa đúng quy trình kỹ thuật các cụm chi tiết như thùng chứa, đường ống, bầu lọc, bơm thấp áp, bơm cao áp, vòi phun và hệ thống điều khiển điện tử;
  • Về năng lực tự chủ và trách nhiệm, giáo trình rèn luyện tính kỷ luật, tính cẩn thận, tỉ mỉ và ý thức chấp hành nghiêm ngặt quy trình an toàn lao động trong nghề công nghệ ô tô.

Giáo trình gồm 6 bài học được tổ chức theo phương thức tích hợp lý thuyết với thực hành. Cấu trúc nội dung tiếp cận từ tổng quan hệ thống, đi sâu vào từng cụm chi tiết theo dòng chảy của nhiên liệu từ mạch hạ áp đến mạch cao áp, sau đó mở rộng sang hệ thống phun dầu điện tử (EFI Diesel). Điểm đặc sắc của tài liệu là sự chuẩn hóa các quy trình tháo lắp, kiểm tra thông số kỹ thuật dung sai cơ khí chính xác và gắn kết trực tiếp với các quy định bảo dưỡng kỹ thuật ô tô hiện hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học với logic phát triển từ cơ bản đến chuyên sâu, từ cơ khí truyền thống đến điện tử hiện đại:

  • Bài 1: Tổng quan và nhận biết các bộ phận của hệ thống cung cấp nhiên liệu diesel (Trang 3–12)
    Trình bày nhiệm vụ, yêu cầu kỹ thuật và phân loại hệ thống nhiên liệu Diesel. Phân tích nguyên lý làm việc của ba mạch dầu chính: mạch hạ áp (duy trì áp suất nạp 1,0–1,5 kg/cm²), mạch cao áp và mạch dầu hồi. Giới thiệu sơ đồ nguyên lý của hệ thống dùng bơm tập trung PE, bơm phân phối VE và hệ thống phun dầu điện tử EFI Diesel.

  • Bài 2: Bảo dưỡng và sửa chữa thùng nhiên liệu, các đường ống và bầu lọc (Trang 13–22)
    Mô tả cấu tạo thùng chứa (ống muống đặt cách đáy 6–10 cm, van điều hòa áp suất khí trời), đường ống dẫn và cấu tạo hai cấp lọc (bầu lọc thô kích thước lọc 0,07–0,08 mm và bầu lọc tinh). Hướng dẫn quy trình bảo dưỡng định kỳ, phương pháp kiểm tra độ kín bằng bọt xà phòng ở áp suất khí nén 29 kPa (0,3 kgf/cm²) và quy trình xả không khí (xả e).

  • Bài 3: Bảo dưỡng và sửa chữa bơm thấp áp (bơm chuyển nhiên liệu) (Trang 23–31)
    Phân tích cấu tạo, nguyên tắc làm việc của bơm tiếp vận kiểu piston qua ba trạng thái: hành trình làm việc, hành trình hút (chuyển tiếp) và hành trình treo bơm. Cung cấp quy trình tháo lắp từng bước, tiêu chuẩn khe hở piston - xi lanh (0,015–0,03 mm, tối đa 0,05 mm), khe hở ty đẩy (tối đa 0,02 mm) và lực ép lò xo (0,6 kg/cm³).

  • Bài 4: Bảo dưỡng và sửa chữa bơm cao áp (Trang 32–118)
    Đây là phần nội dung trọng tâm của giáo trình. Trình bày chi tiết phân loại bơm nhánh PE và bơm phân phối VE; giải mã ký hiệu kỹ thuật trên vỏ bơm (ví dụ: PE 6 A 70 B 4 1 2 R); cấu tạo cặp piston - xi lanh siêu chính xác, cơ cấu thanh răng - ống răng, van triệt hồi (phần côn, phần trụ tăng áp, phần hoa khế dẫn hướng). Phân tích hoạt động của các loại bộ điều tốc cơ khí (một chế độ, hai chế độ, mọi chế độ) và bộ điều chỉnh phun sớm tự động.

  • Bài 5: Bảo dưỡng và sửa chữa vòi phun cao áp (Trang 119–138)
    Trình bày cấu tạo vòi phun kín, nguyên lý tạo tia sương mù dưới áp suất phun 150–600 kg/cm², hiện tượng mòn đót kim phun, quy trình tháo lắp, làm sạch, kiểm tra dạng tia phun và điều chỉnh áp suất phun.

  • Bài 6: Bảo dưỡng và sửa chữa bộ điều khiển điện tử hệ thống nhiên liệu diesel (Trang 139–152)
    Phân tích cấu trúc hệ thống EDC (Electronic Diesel Control) và VE-EDC; nguyên lý làm việc của bộ điều khiển trung tâm ECU trong việc thu nhận tín hiệu cảm biến (bàn đạp ga, tốc độ vòng tua) để điều khiển van điều khiển thời điểm phun TCV (Timing Control Valve) và van điều khiển lượng phun SPV (Spill Valve); khái quát về hệ thống tích áp Common Rail.

Mạch hạ áp (Thùng dầu → Bầu lọc thô → Bơm thấp áp → Bầu lọc tinh)
Mạch cao áp (Bơm cao áp PE/VE/EDC → Ống dẫn cao áp → Vòi phun nhiên liệu)
Buồng cháy động cơ Diesel (Hòa trộn tự bốc cháy ở cuối kỳ nén)
Mạch dầu hồi (Van điều áp/Đường hồi vòi phun → Thùng chứa nhiên liệu)

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật vững chắc dựa trên các nguyên lý cốt lõi:

  • Nguyên lý nhiệt động lực học và quá trình cháy: Quá trình tự bốc cháy của hòa khí Diesel khi nhiên liệu được phun tơi dạng sương mù hòa trộn với không khí có áp suất và nhiệt độ cao ở cuối kỳ nén.
  • Nguyên lý thủy lực và tạo áp lực cao: Cơ chế dịch chuyển của piston bơm cao áp để nén chất lỏng đạt áp suất từ 150 đến 600 kg/cm² nhằm thắng áp suất buồng đốt và sức căng lò xo kim phun.
  • Nguyên lý điều chỉnh lượng cung cấp chu trình: Sự thay đổi hành trình có ích của piston bơm cao áp thông qua rãnh chéo mép vát và cơ cấu xoay ống răng - thanh răng.
  • Nguyên lý cân bằng lực ly tâm trong điều tốc cơ khí: Cân bằng giữa lực ly tâm của các quả văng và lực căng của các lò xo điều chỉnh nhằm tự động duy trì vận tốc trục khuỷu theo các chế độ phụ tải.

Kỹ năng phát triển

Thông qua mô-đun, người học được rèn luyện các nhóm năng lực kỹ thuật:

  • Kỹ năng kỹ thuật chuyên ngành: Tháo lắp thành thạo các cụm chi tiết cơ khí chính xác; nhận diện đúng các hư hỏng vật lý như rạn nứt ren, mòn khuyết trục con lăn, kẹt piston, hở van triệt hồi; đo đạc dung sai bằng thước cặp và thiết bị chuyên dùng.
  • Kỹ năng phân tích và chẩn đoán: Đánh giá các triệu chứng vận hành của động cơ (giảm công suất, không tăng được tốc độ vòng quay, xả khói đen/trắng, khó khởi động) để xác định nguyên nhân do lọt khí đường hút, tắc bầu lọc, yếu lò xo hay sai lệch thời điểm phun.
  • Năng lực thực hành bảo dưỡng - sửa chữa: Thực hiện đúng quy trình súc rửa thùng dầu, thay thế lõi lọc giấy/sợi bông, rà kín mặt phẳng đế van bằng bột mịn rà, thao tác xả không khí (xả e), cân chỉnh bơm cao áp và vòi phun trên bàn thử nghiệm.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (Competency-Based Training) lấy người học làm trung tâm, kết hợp chặt chẽ giữa giờ học lý thuyết trên lớp và giờ thực hành tại xưởng:

  • Phương pháp sư phạm: Giảng viên sử dụng mô hình cắt bổ, hình ảnh sơ đồ cấu tạo chi tiết (như sơ đồ phân tử bơm, cơ cấu van triệt hồi, bộ điều tốc) và mô hình động cơ Diesel thực tế (dùng bơm PE, bơm VE, bơm VE-EDC) để trực quan hóa nguyên lý chuyển động và dòng chảy nhiên liệu.
  • Bài tập và xử lý tình huống thực tế (Case Studies): Giáo trình lồng ghép các tình huống sai hỏng kỹ thuật điển hình để học viên thảo luận và xử lý, ví dụ: xử lý hiện tượng lò xo van tràn bị yếu khiến áp suất khoang bơm cao áp không đạt 1,0–1,5 kg/cm² làm động cơ mất tốc độ cao; phương pháp khắc phục hiện tượng rò rỉ tại mối ghép và hiện tượng lọt khí đường hút gây bọt khí.
  • Thực hành theo bảng quy trình chuẩn: Các bài học cung cấp bảng hướng dẫn thực hành chi tiết theo từng bước (STT, Các bước thực hiện, Hình minh họa, Yêu cầu kỹ thuật). Học viên bắt buộc phải tuân thủ các quy định khắt khe như không dùng giẻ lau để lau chi tiết bơm nhằm tránh xơ vải gây xước cụm cặp siêu chính xác, đặt chi tiết vào khay sạch, siết bu-lông đúng lực tiêu chuẩn.
  • Phương pháp đánh giá: Đánh giá định kỳ qua hệ thống câu hỏi ôn tập cuối mỗi bài học kết hợp với bảng kiểm kỹ năng (checklist) đánh giá thao tác tháo lắp, kiểm tra dung sai và kỹ thuật hiệu chỉnh cụm chi tiết.
  • Hướng dẫn tự học: Người học cần chủ động đọc hiểu các ký hiệu mã hóa của nhà sản xuất ghi trên bơm cao áp, nghiên cứu chu kỳ bảo dưỡng xe và đối chiếu sơ đồ mạch dầu để rèn luyện tư duy chẩn đoán hệ thống.

Điểm nổi bật và cập nhật

  • Cập nhật tiến trình công nghệ động cơ Diesel: Giáo trình phản ánh rõ nét sự chuyển giao công nghệ từ các thế hệ bơm cao áp điều khiển hoàn toàn bằng cơ khí (bơm dãy PE, bơm phân phối VE) sang hệ thống điều khiển điện tử EDC, VE-EDC sử dụng van điện từ SPV/TCV và giới thiệu hệ thống Common Rail điều khiển kim phun điện tử.
  • Hệ thống hóa tiêu chuẩn pháp lý ngành: Nội dung bảo dưỡng định kỳ và bảo dưỡng hàng ngày được căn cứ trực tiếp theo Quyết định số 992/2003/QĐ-BGTVT ngày 09/4/2003 của Bộ Giao thông Vận tải, bảo đảm tính pháp lý và tính chuẩn mực nghề nghiệp trong đào tạo.
  • Thông số kỹ thuật thực nghiệm chuẩn xác: Tài liệu cung cấp dữ liệu kiểm tra thực tế chi tiết, như áp suất kiểm tra thùng dầu 29 kPa, dung sai khe hở piston bơm thấp áp 0,015–0,03 mm (giới hạn 0,05 mm), khe hở ty đẩy dẫn hướng không quá 0,02 mm, áp suất duy trì trên đường cao áp của van triệt hồi khoảng 10 kg/cm².
  • Dữ liệu bảo dưỡng gắn liền các dòng xe thực tế: Đưa vào quy trình bảo dưỡng cụ thể cho các loại động cơ Diesel phổ biến như xe Hyundai (các mốc 10.000 km, 20.000 km, 40.000 km) và các động cơ cỡ lớn IAMZ-236, IAMZ-238, IAMZ-240, KAMAZ, cung cấp bảng chu kỳ bảo dưỡng chuẩn cho xe con, xe khách và xe tải.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học sinh, sinh viên hệ Cao đẳng và Trung cấp chuyên ngành Công nghệ Ô tô, Cơ khí Động lực hoặc Kỹ thuật Sửa chữa Máy công trình.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng bao gồm: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vật liệu học, Nhập môn Công nghệ ô tô và Nguyên lý động cơ đốt trong.
  • Giảng viên chuyên ngành: Tài liệu là giáo trình chuẩn để giảng viên biên soạn đề cương bài giảng, thiết kế phiếu hướng dẫn thực hành xưởng, xây dựng ngân hàng câu hỏi kiểm tra và chuẩn hóa quy trình đánh giá tay nghề học viên.
  • Kỹ thuật viên và cán bộ kỹ thuật: Sử dụng làm tài liệu tra cứu, tham khảo tại các xưởng dịch vụ, trạm đăng kiểm, trung tâm bảo dưỡng ô tô nhằm chuẩn hóa quy trình kiểm tra, sửa chữa hệ thống nhiên liệu động cơ Diesel.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phù hợp cho học sinh, sinh viên các trường trung cấp, cao đẳng nghề kỹ thuật ô tô, đồng thời là tài liệu tham khảo chuyên môn cho giảng viên thực hành và thợ sửa chữa máy Diesel tại các gara ô tô.

2. Cần kiến thức nền nào để học mô-đun này?

Học viên cần nắm vững kiến thức về cấu tạo tổng quát của động cơ đốt trong, nguyên lý 4 kỳ của động cơ nhiệt, kỹ thuật đo lường cơ khí (sử dụng thước cặp, panme) và an toàn lao động trong xưởng cơ khí.

3. Điểm khác biệt cơ bản giữa bơm cao áp PE và VE được trình bày trong giáo trình là gì?

Bơm PE (bơm dãy/bơm nhánh) sử dụng nhiều cặp piston - xi lanh riêng biệt (mỗi cặp phục vụ một xi lanh động cơ), dẫn động qua trục cam chung. Bơm VE (bơm phân phối/bơm quay) chỉ sử dụng một cặp piston - xi lanh duy nhất vừa chuyển động tịnh tiến vừa quay để phân phối nhiên liệu cho tất cả các xi lanh động cơ.

4. Làm sao để tự học và thực hành hiệu quả các nội dung trong giáo trình?

Học viên cần kết hợp việc đọc kỹ sơ đồ nguyên lý mạch dầu với việc quan sát các cụm chi tiết thực tế trên mô hình cắt bổ; tuân thủ nghiêm ngặt bảng quy trình tháo lắp từng bước và ghi nhớ các giới hạn dung sai cho phép đối với từng chi tiết máy.

5. Giáo trình căn cứ vào tiêu chuẩn bảo dưỡng nào?

Tài liệu căn cứ vào quy định phân cấp bảo dưỡng kỹ thuật ô tô theo Quyết định số 992/2003/QĐ-BGTVT của Bộ Giao thông Vận tải và hướng dẫn kỹ thuật bảo dưỡng định kỳ từ các nhà sản xuất xe thương mại (như Hyundai, KAMAZ).

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ Diesel (MĐ 23) của Trường Cao đẳng Lào Cai là tài liệu học thuật chuyên khảo mang tính hệ thống cao, kết hợp toàn diện giữa lý thuyết cấu tạo nguyên lý và quy trình kỹ thuật sửa chữa thực hành.

Lộ trình học tập đề xuất cho học viên là tiếp cận tuần tự theo cấu trúc 6 bài học: làm chủ kiến thức tổng quan mạch dầu (Bài 1), thực hành bảo dưỡng hệ thống phụ trợ hạ áp (Bài 2, Bài 3), nâng cao kỹ năng trên hệ thống tạo áp cơ khí chuyên sâu (Bài 4, Bài 5) và hoàn thiện năng lực chẩn đoán trên hệ thống phun dầu điện tử (Bài 6). Để nâng cao hiệu quả đào tạo, người học nên kết hợp nghiên cứu giáo trình cùng các tài liệu hướng dẫn kỹ thuật (Shop Manual) của các hãng sản xuất và quy trình vận hành bàn thử cân bơm cao áp chuyên dùng.
