Tổng quan về giáo trình

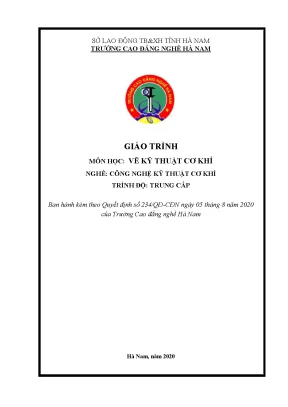

Giáo trình Vẽ kỹ thuật cơ khí (Mã môn học: MH 07) do Khoa Cơ khí – Trường Cao đẳng nghề Hà Nam tổ chức biên soạn, với sự chủ biên của tác giả Nguyễn Văn Tuyên cùng tập thể giáo viên trong khoa. Tài liệu được ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam, phục vụ trực tiếp cho chương trình đào tạo nghề Công nghệ kỹ thuật cơ khí ở trình độ trung cấp.

Trong khung chương trình đào tạo, môn học mang tính chất lý thuyết cơ sở bắt buộc, được bố trí giảng dạy sau môn Tin học cơ bản và nằm trước các mô-đun đào tạo chuyên ngành cơ khí. Về chuẩn đầu ra (learning outcomes), giáo trình trang bị cho người học năng lực đọc và lập các bản vẽ chi tiết, bản vẽ lắp đúng theo Tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn quốc tế (ISO); rèn luyện kỹ năng tách chi tiết từ bản vẽ lắp, biểu diễn các mối ghép, sử dụng thành thạo dụng cụ vẽ truyền thống kết hợp ứng dụng công nghệ thông tin trong số hóa bản vẽ; đồng thời xây dựng năng lực làm việc độc lập, làm việc nhóm và giám sát thực hiện quy trình kỹ thuật.

Cấu trúc giáo trình được thiết kế theo trình tự từ lý thuyết hình học cơ sở đến ứng dụng thực hành trong cơ khí: mở đầu bằng các quy chuẩn trình bày bản vẽ theo TCVN, kỹ thuật vẽ hình học, nguyên lý chiếu vuông góc tạo đồ thức, giải quyết bài toán giao tuyến, các phương pháp biểu diễn vật thể (hình chiếu, hình cắt, mặt cắt), hình chiếu trục đo và quy ước vẽ chi tiết máy tiêu chuẩn (ren, bu lông). Điểm đặc sắc của giáo trình là sự gắn kết chặt chẽ giữa cơ sở lý thuyết hình học họa hình với hệ thống tiêu chuẩn kỹ thuật nhà nước hiện hành, bảo đảm tính pháp lý và tính ứng dụng trực tiếp trong sản xuất cơ khí.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành phần Mở đầu cùng 7 chương chuyên đề và chuyên mục tổng hợp về Bản vẽ chi tiết – Bản vẽ lắp, được sắp xếp theo tiến trình phát triển tư duy hình học không gian:

  • Phần Mở đầu: Giới thiệu lịch sử phát triển, nhiệm vụ của môn học và bản chất của bản vẽ kỹ thuật như một phương tiện thông tin chỉ đạo quá trình chế tạo và kiểm tra sản phẩm.
  • Chương 1 – Trình bày bản vẽ kỹ thuật theo Tiêu chuẩn Việt Nam (TCVN) (Mã 07.01): Quy định về vật liệu, dụng cụ vẽ (bút chì H/HB/B, ván vẽ, thước T, êke 45° và 30°/60°, compa, thước cong); các tiêu chuẩn nhà nước về khổ giấy (TCVN 7285:2003 từ A0 đến A4), khung vẽ, khung tên học tập 11 ô, tỷ lệ bản vẽ (TCVN 7286:2003), các loại nét vẽ (TCVN 0008-93), kiểu chữ viết (TCVN 6-85) và quy tắc ghi kích thước, trình tự lập bản vẽ qua hai bước vẽ mờ và tô đậm.
  • Chương 2 – Vẽ hình học (Mã 07.02): Kỹ thuật dựng đường thẳng song song, vuông góc, chia góc; phương pháp chia đều đoạn thẳng và đường tròn thành 3, 4, 5, 6, 7, 8, 9, 11, 12, 13 phần bằng nhau; phương pháp vẽ nối tiếp đường cong; quy trình dựng các đường cong hình học cơ bản gồm Elip (theo hai trục), đường Sin ($y = \sin x$) và đường thân khai của đường tròn phục vụ vẽ biên dạng răng.
  • Chương 3 – Hình chiếu vuông góc (Mã 07.03): Nguyên lý các phép chiếu (xuyên tâm, song song, vuông góc); phương pháp xây dựng đồ thức Monge trên hệ 3 mặt phẳng hình chiếu ($P_1$ - hình chiếu đứng, $P_2$ - hình chiếu bằng, $P_3$ - hình chiếu cạnh); phương pháp biểu diễn điểm, đường thẳng, mặt phẳng và hình chiếu của các khối hình học (lăng trụ, hình chóp, hình chóp cụt đều).
  • Chương 4 – Giao tuyến của vật thể (Mã 07.04): Phương pháp xác định và vẽ giao tuyến giữa mặt phẳng với khối đa diện, khối tròn; giao tuyến của hai khối đa diện, hai khối tròn và giữa khối đa diện với khối tròn.
  • Chương 5 – Biểu diễn vật thể (Mã 07.05): Hệ thống 6 hình chiếu cơ bản theo TCVN 8-2002; phương pháp góc chiếu thứ nhất (phương pháp E) và góc chiếu thứ ba (phương pháp A); hình chiếu phụ, hình chiếu riêng phần; lý thuyết phân tích kích thước (kích thước định hình, định vị, định khối); phân loại và quy tắc thể hiện hình cắt (đứng, bằng, cạnh, nghiêng, phức tạp) theo TCVN 8-44:2003 / ISO 128-40:2001; quy ước mặt cắt (mặt cắt rời, mặt cắt chập) và hình trích.
  • Chương 6 – Hình chiếu trục đo (Mã 07.06): Bản chất phương pháp chiếu song song gắn hệ tọa độ; các hệ số biến dạng ($p, q, r$); cách dựng hình chiếu trục đo xiên cân ($p = r = 1, q = 0,5$) và hình chiếu trục đo vuông góc đều ($p = q = r = 0,82$, quy ước bằng 1).
  • Chương 7 – Vẽ quy ước các mối ghép và chi tiết máy thông dụng (Mã 07.07) cùng mục Bản vẽ chi tiết – Bản vẽ lắp: Sự hình thành đường xoắn ốc và ren; các yếu tố hình học của ren (prôfin, bước ren $P = P_h/n$, đường kính $d, D, d_2$); tiêu chuẩn các loại ren: ren hệ mét (TCVN 2247-77, TCVN 2248-77), ren ống (TCVN 4681-89), ren hình thang (TCVN 4673-89), ren vuông, ren răng cưa; quy ước vẽ ren thấy/khuất; cách thể hiện chi tiết ghép bu lông theo TCVN 1892-76; phương pháp đọc và lập bản vẽ chi tiết, bản vẽ lắp.
flowchart TD
    A["Mở đầu & Tiêu chuẩn TCVN (Chương 1)"] --> B["Kỹ thuật vẽ hình học (Chương 2)"]
    B --> C["Hình chiếu vuông góc & Đồ thức (Chương 3)"]
    C --> D["Giao tuyến vật thể (Chương 4)"]
    D --> E["Phương pháp biểu diễn: Hình cắt, Mặt cắt (Chương 5)"]
    E --> F["Hình chiếu trục đo 3D (Chương 6)"]
    F --> G["Quy ước chi tiết máy & Bản vẽ lắp (Chương 7)"]

Kiến thức nền tảng được xây dựng

Giáo trình hình thành hệ thống lý thuyết dựa trên ba trụ cột:

  1. Lý thuyết hình học họa hình và phép chiếu: Xây dựng mối liên hệ không gian ba chiều về mặt phẳng hai chiều thông qua hệ thống đồ thức ba mặt phẳng vuông góc ($P_1, P_2, P_3$), định vị điểm, đường, mặt và khối hình học.
  2. Hệ thống tiêu chuẩn hóa kỹ thuật: Các nguyên tắc biểu diễn thống nhất mang tính pháp lý của Nhà nước (TCVN) và Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) về kích thước, tỷ lệ, nét vẽ và ký hiệu quy ước.
  3. Nguyên lý phân tích cấu trúc vật thể: Phương pháp chia tách chi tiết phức tạp thành các khối hình học cơ bản để phân loại kích thước (định hình, định vị, định khối) và xác định giao tuyến.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các dụng cụ vẽ kỹ thuật (ván vẽ, êke, compa, thước cong); thiết lập bản vẽ đúng trình tự kỹ thuật từ bước vẽ mờ chì cứng ($H, 2H$) đến tô đậm chì mềm ($B, 2B$); tra cứu bảng tiêu chuẩn cơ khí cho ren và mối ghép bu lông.
  • Kỹ năng phân tích (Analytical skills): Năng lực tư duy không gian; phân tích hình dạng vật thể; lựa chọn hướng chiếu chính và số lượng hình biểu diễn tối ưu; xác định chính xác các dạng giao tuyến và vị trí mặt phẳng cắt.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đọc hiểu đầy đủ các thông số trên bản vẽ chế tạo; bóc tách và vẽ tách chi tiết từ bản vẽ lắp cơ khí; chuẩn bị bản vẽ kỹ thuật phục vụ trực tiếp cho các công đoạn gia công cắt gọt, kiểm tra chất lượng và lắp ráp máy.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm đi từ trực quan cụ thể đến tư duy trừu tượng và ứng dụng kỹ thuật thực tế. Quá trình tiếp nhận kiến thức được tổ chức tuần tự: người học bắt đầu từ việc nắm vững các quy định tiêu chuẩn trình bày văn bản kỹ thuật, rèn luyện kỹ năng dựng hình phẳng, tiếp cận phép chiếu không gian để xây dựng đồ thức, sau đó giải quyết các bài toán không gian phức tạp hơn như giao tuyến và hình cắt bên trong vật thể.

graph LR
    Step1["Lý thuyết tiêu chuẩn & Dụng cụ"] --> Step2["Dựng hình phẳng & Vẽ nối tiếp"]
    Step2 --> Step3["Thiết lập đồ thức & Giao tuyến"]
    Step3 --> Step4["Biểu diễn hình cắt, mặt cắt, trục đo"]
    Step4 --> Step5["Đọc & Lập bản vẽ chi tiết, bản vẽ lắp"]

Hệ thống bài tập và thực hành được thiết kế sau mỗi chương học nhằm củng cố kỹ năng thao tác:

  • Bài tập dựng hình học: Chia đều đường tròn thành các phần lẻ ($5, 7, 11, 13$), vẽ nối tiếp cung tròn và dựng đường cong kỹ thuật (Elip, Sin, thân khai).
  • Bài tập đồ thức và hình chiếu: Tìm hình chiếu thứ ba của điểm, đường thẳng, mặt phẳng và khối đa diện khi biết trước hai hình chiếu; dựng hình chiếu của vật thể vát phẳng, khoét rãnh.
  • Bài tập phân tích biểu diễn: Dựng giao tuyến giữa khối trụ và khối nón; chuyển đổi hình chiếu ngoài sang hình cắt đứng, hình cắt bằng hoặc mặt cắt rời/chập; vẽ bổ sung hình chiếu trục đo vuông góc đều hoặc xiên cân cho vật thể có lỗ rỗng.
  • Thực hành bản vẽ chuyên ngành: Bóc tách thông số kỹ thuật, vẽ chi tiết có ren và vẽ lắp mối ghép bu lông theo TCVN 1892-76.

Phương pháp đánh giá kết quả học tập tập trung vào hai tiêu chí: tính chính xác hình học (đúng tỷ lệ, đúng vị trí hình chiếu, biểu diễn đúng giao tuyến) và tính chuẩn mực tiêu chuẩn (đúng quy chuẩn nét vẽ theo TCVN 0008-93, khổ chữ theo TCVN 6-85, ghi kích thước đầy đủ không lặp lại). Về mặt tự học, giáo trình yêu cầu người học tuân thủ nghiêm ngặt quy trình hai bước lập bản vẽ, rèn luyện thói quen kiểm tra nét vẽ mờ trước khi tô đậm và tra cứu độc lập các bảng số liệu tiêu chuẩn trong giáo trình.

Điểm nổi bật và cập nhật

Nội dung giáo trình được tổng hợp và đối sánh từ các tài liệu học thuật nền tảng, bao gồm giáo trình Vẽ kỹ thuật (năm 2006) và tài liệu Vẽ kỹ thuật tiêu chuẩn quốc tế (năm 2005) của hai tác giả Trần Hữu Quế và Nguyễn Văn Tuấn. Trên cơ sở kế thừa lý thuyết hình học kinh điển, tài liệu cập nhật và áp dụng đồng bộ hệ thống tiêu chuẩn kỹ thuật quốc gia và quốc tế trong toàn bộ các chương:

Tiêu chuẩn áp dụng Nội dung quy định kỹ thuật
TCVN 7285:2003 Khổ giấy cho bản vẽ và tài liệu kỹ thuật ngành công nghiệp và xây dựng
TCVN 7286:2003 Tỷ lệ vẽ (tỷ lệ thu nhỏ, nguyên hình, phóng to)
TCVN 0008-93 Hình dáng, chiều rộng ($S, S/2, S/3$) và công dụng các loại nét vẽ
TCVN 6-85 Kiểu chữ, số, dấu và các khổ chữ ($2,5$ đến $40\text{ mm}$) trên bản vẽ
TCVN 8-2002 Nguyên tắc chung về biểu diễn, hệ thống 6 hình chiếu cơ bản
TCVN 8-44:2003 / ISO 128-40:2001 Quy tắc biểu diễn hình cắt và mặt cắt dùng cho bản vẽ cơ khí
TCVN 2247-77 & TCVN 2248-77 Kích thước, bước ren và thông số cơ bản của ren hệ mét
TCVN 4681-89 & TCVN 4673-89 Quy cách ren ống (trụ $G$, côn $R/Rc$) và ren hình thang ($Tr$)
TCVN 1892-76 Ký hiệu và quy chuẩn vẽ chi tiết bu lông

Bên cạnh việc chuẩn hóa hệ thống TCVN, giáo trình tích hợp định hướng ứng dụng công nghệ thông tin trong việc số hóa bản vẽ và tự động hóa thiết kế cơ khí. Tài liệu đóng vai trò là cầu nối gắn liền kiến thức lý thuyết với thực tế sản xuất tại các nhà xưởng gia công, nơi bản vẽ kỹ thuật là ngôn ngữ duy nhất chỉ đạo chế tạo và làm căn cứ nghiệm thu, đo kiểm chất lượng sản phẩm.

Đối tượng sử dụng giáo trình

Giáo trình Vẽ kỹ thuật cơ khí được biên soạn cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

  1. Học sinh – Sinh viên: Phục vụ học sinh, sinh viên năm thứ nhất trình độ Trung cấp và Cao đẳng thuộc ngành Công nghệ kỹ thuật cơ khí, Kỹ thuật cắt gọt kim loại, Cơ khí chế tạo, Kỹ thuật sửa chữa và lắp ráp máy móc cơ khí.
  2. Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn Tin học cơ bản, nắm vững kiến thức hình học phẳng và hình học không gian trong chương trình phổ thông.
  3. Giảng viên chuyên ngành: Làm giáo trình chuẩn để xây dựng đề cương bài giảng, phân bổ thời lượng lý thuyết - bài tập trên lớp, thiết kế đề thi và bảng kiểm đánh giá kỹ năng lập bản vẽ cơ khí.
  4. Kỹ thuật viên và công nhân cơ khí: Tài liệu dùng để tra cứu nhanh các quy ước ký hiệu ren, bảng tra kích thước bu lông tiêu chuẩn, quy tắc biểu diễn mặt cắt và phương pháp đọc hiểu các bản vẽ lắp thiết bị trong thực tế xưởng sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Công nghệ kỹ thuật cơ khí; đồng thời là tài liệu tham khảo cho giảng viên kỹ thuật và công nhân cơ khí cần nắm vững quy tắc đọc, lập bản vẽ kỹ thuật.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần hoàn thành môn Tin học cơ bản và nắm chắc các kiến thức nền tảng về hình học không gian (điểm, đường thẳng, mặt phẳng, các khối đa diện và khối tròn xoay) cùng kỹ năng tính toán toán học cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu vẽ kỹ thuật thông thường?

Giáo trình tích hợp trực tiếp và chi tiết hệ thống Tiêu chuẩn Việt Nam (TCVN) và ISO cụ thể cho từng bài học (từ TCVN 7285:2003 về khổ giấy, TCVN 8-44:2003 về hình cắt cho đến các tiêu chuẩn ren TCVN 2248-77, TCVN 4681-89), đồng thời chú trọng phương pháp phân tích kích thước (định hình, định vị, định khối) gắn liền với công đoạn gia công thực tế.

4. Làm sao để tự học và rèn luyện kỹ năng vẽ kỹ thuật hiệu quả?

Người học cần chuẩn bị đầy đủ dụng cụ theo hướng dẫn ở Chương 1 (ván vẽ, êke, thước T, compa, bộ bút chì $H, 2H, HB, B$), thực hiện bản vẽ theo đúng quy trình hai bước (vẽ mờ bằng chì cứng, kiểm tra rồi mới tô đậm bằng chì mềm) và hoàn thành đầy đủ hệ thống câu hỏi ôn tập, bài tập dựng đồ thức sau mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu tham khảo chính của giáo trình bao gồm bộ sách Vẽ kỹ thuật (2006) và Vẽ kỹ thuật tiêu chuẩn quốc tế (2005) của tác giả Trần Hữu Quế và Nguyễn Văn Tuấn, kết hợp với hệ thống văn bản Tiêu chuẩn Việt Nam (TCVN) do Bộ Khoa học và Công nghệ ban hành cùng tập bài tập thực hành vẽ kỹ thuật cơ khí.

Kết luận

Giáo trình Vẽ kỹ thuật cơ khí (Mã môn học: MH 07) của Trường Cao đẳng nghề Hà Nam xác lập hệ thống kiến thức chuẩn mực về ngôn ngữ đồ họa kỹ thuật trong ngành cơ khí chế tạo. Giá trị cốt lõi của tài liệu nằm ở phương pháp tiếp cận logic, kết hợp giữa nền tảng hình học không gian và hệ thống quy chuẩn kỹ thuật quốc gia TCVN, ISO.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững quy cách trình bày bản vẽ và kỹ thuật vẽ hình học, tiến tới phân tích đồ thức hình chiếu vuông góc, xử lý giao tuyến, biểu diễn hình cắt/mặt cắt/trục đo, và kết thúc bằng việc đọc – lập bản vẽ chi tiết và bản vẽ lắp. Để hoàn thiện kỹ năng nghề nghiệp, người học nên kết hợp nghiên cứu giáo trình cùng hệ thống bài tập thực hành chuyên sâu và các phần mềm thiết kế đồ họa cơ khí trên máy tính.
