Tổng quan về giáo trình

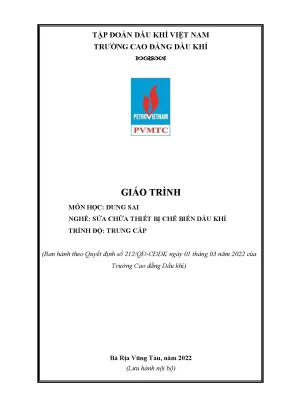

Giáo trình Dung sai (Mã môn học: MECM53001) được Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Tài liệu do tổ bộ môn Cơ khí tổ chức biên soạn, với sự tham gia của Chủ biên Đào Thị Phương Hoa và tác giả Lê Anh Dũng.

Trong chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí (trình độ Trung cấp và Cao đẳng nghề), môn học có thời lượng 3 tín chỉ (tổng cộng 45 giờ, gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học thuộc nhóm kỹ thuật cơ sở (mục II.1), được bố trí giảng dạy sau các môn học chung/đại cương (Toán, Tin học cơ bản, Tiếng Anh, An toàn vệ sinh lao động, Vẽ kỹ thuật 1, Vật liệu cơ khí) và làm điều kiện tiên quyết trước khi người học tiếp cận các mô đun chuyên môn nghề như Gia công nguội, Sửa chữa - Bảo dưỡng van công nghiệp, Bơm, Máy nén khí và Động cơ đốt trong.

Mục tiêu đào tạo của giáo trình hướng tới ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Giải thích đúng các quy ước, ký hiệu dung sai, sai lệch kích thước, kiểu lắp ghép, sai lệch hình dạng, vị trí và nhám bề mặt trên bản vẽ chi tiết và bản vẽ lắp; nắm vững cấu tạo, nguyên lý hoạt động của các dụng cụ đo cơ khí.
  • Kỹ năng (B1): Tính toán chính xác sai lệch và dung sai của chi tiết, mối ghép; ghi đúng ký hiệu kỹ thuật lên bản vẽ; thực hiện thao tác đo kích thước bằng dụng cụ đo phù hợp.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành kỷ luật lao động, ý thức tuân thủ quy chuẩn kỹ thuật và các quy định an toàn lao động trong môi trường cơ khí.

Cấu trúc giáo trình gồm 6 chương, thiết kế theo trình tự từ lý thuyết dung sai hình học cơ bản, hệ thống dung sai bề mặt trơn, dung sai các mối ghép định hình thông dụng đến nguyên lý đo lường và kỹ thuật sử dụng dụng cụ đo trong xưởng. Điểm đặc sắc của tài liệu là việc chuẩn hóa toàn bộ nội dung tính toán theo hệ thống Tiêu chuẩn Việt Nam (TCVN), kết hợp các bài tập tính toán và ví dụ gắn liền với yêu cầu sửa chữa cơ khí thực tế tại các nhà máy chế biến dầu khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân bổ nội dung qua 6 chương chuyên môn:

  • Chương 1: Các khái niệm cơ bản về dung sai và lắp ghép (10 giờ) Khảo sát bản chất của tính đổi lẫn chức năng trong chế tạo và sửa chữa máy (đổi lẫn hoàn toàn và không hoàn toàn). Định nghĩa và phân biệt các thông số: kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{\max}, D_{\min}, d_{\max}, d_{\min}$); sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$); trị số dung sai ($T_D, T_d$). Phân tích đặc tính 3 nhóm lắp ghép cơ bản: lắp lỏng có độ hở ($S_{\max}, S_{\min}, S_{tb}, T_S$), lắp chặt có độ dôi ($N_{\max}, N_{\min}, N_{tb}, T_N$) và lắp trung gian ($T_T$). Hướng dẫn phương pháp thiết lập biểu đồ phân bố miền dung sai trên hệ trục tọa độ so với đường không (Zero line).

  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ) Trình bày hệ thống dung sai theo tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 cho các bề mặt trơn có kích thước danh nghĩa đến $3150\text{ mm}$. Quy định 20 cấp chính xác (từ $\text{IT01}, \text{IT0}, \text{IT1}$ đến $\text{IT18}$), trong đó đơn vị dung sai xác định theo công thức: $$i = 0{,}45\sqrt[3]{D} + 0{,}001D\quad (\mu\text{m})$$ Phân chia dải kích thước danh nghĩa ($1 - 500\text{ mm}$) thành 13 khoảng cơ bản và 22 khoảng trung gian. Phân tích nguyên tắc hoạt động của hai hệ thống lắp ghép: hệ thống lỗ cơ bản (ký hiệu $H, EI=0$) và hệ thống trục cơ bản (ký hiệu $h, es=0$). Hệ thống hóa 28 sai lệch cơ bản của trục ($a$ đến $zc$) và lỗ ($A$ đến $ZC$). Quy cách ghi ký hiệu dung sai và lắp ghép trên bản vẽ kỹ thuật (ví dụ: $\varnothing 50\text{H}8$, $\varnothing 60\text{g}4$, $\varnothing 50\text{H}6/\text{m}6$).

  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ) Phân tích các nguyên nhân gây sai số gia công (độ mòn máy/đồ gá, sai số dụng cụ cắt, biến dạng do kẹp chặt, biến dạng nhiệt, ứng suất dư, rung động). Phân loại sai lệch hình dạng mặt phẳng (độ phẳng, độ thẳng) và mặt trụ (độ tròn - ovan/méo; độ trụ; profin mặt cắt dọc - độ côn/độ phình/độ thắt). Phân loại sai lệch vị trí (độ song song, vuông góc, đối xứng, độ đảo hướng tâm). Đánh giá nhám bề mặt theo TCVN 2511-78 thông qua sai lệch trung bình số học của profin ($R_a$) và chiều cao trung bình nhấp nhô theo 10 điểm ($R_z$), chia thành 14 cấp độ nhám tương ứng với các phương pháp gia công cơ khí (thô, tinh, mài, đánh bóng). Quy tắc thể hiện khung ký hiệu dung sai hình học và nhám trên bản vẽ.

  • Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ) Nghiên cứu quy chuẩn lắp ghép 3 nhóm chi tiết tiêu chuẩn:

    1. Ổ lăn: Cấu tạo, 5 cấp chính xác ($0, 6, 5, 4, 2$ theo TCVN 1480-84), phân loại dạng tải trọng (chu kỳ, cục bộ, dao động), quy cách đọc ký hiệu ổ lăn ($4 - 7$ chữ số) và ghi dung sai lắp ghép trên trục/thân hộp (ví dụ: vòng ngoài $\varnothing 160\text{H}7$, vòng trong $\varnothing 75\text{k}6$).
    2. Mối ghép then và then hoa: Quy chuẩn then bằng, then bán nguyệt, then vát theo TCVN 2266-77; quy chuẩn then hoa răng chữ nhật theo TCVN 2324-78 với 3 phương pháp định tâm (theo đường kính ngoài $D$, đường kính trong $d$, hoặc bề rộng then $b$) và cấu trúc ghi ký hiệu (ví dụ: $D - 8 \times 36 \times 48\text{H}8/\text{h}7 \times 7\text{F}10/\text{h}9$).
    3. Mối ghép ren: Các thông số hình học ren hệ mét (đường kính ngoài $d$, đường kính trong $d_1$, đường kính trung bình $d_2$, bước ren $p_r$, góc dạng ren $\alpha$, chiều cao lý thuyết $H$, chiều cao làm việc $h$) và ảnh hưởng của sai số $d_2$ đến tính lắp lẫn của ren.

  • Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ) Giới thiệu hệ thống đơn vị đo chiều dài trong chế tạo máy ($\text{mm}, \mu\text{m}$), các thuật ngữ đo lường, phân loại phương pháp đo và kiểm tra kỹ thuật.

  • Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ) Cấu tạo, nguyên lý làm việc, giới hạn đo, độ chính xác, phương pháp đọc chỉ số và quy tắc hiệu chỉnh, sử dụng, bảo quản các thiết bị đo kiểm: thước cặp (thước cặp cơ khí, đồng hồ, điện tử), panme (đo ngoài, đo trong, đo sâu) và đồng hồ so.

Progression logic: Chương trình đi từ lý thuyết sai số kích thước tuyến tính $\rightarrow$ chuẩn hóa hệ thống lắp ghép bề mặt trơn $\rightarrow$ sai số hình học không gian và chất lượng bề mặt $\rightarrow$ các mối ghép cơ khí tiêu chuẩn $\rightarrow$ phương pháp và thiết bị đo kiểm nghiệm thực tế.

Kiến thức nền tảng được xây dựng

  • Lý thuyết đổi lẫn chức năng: Cơ sở kinh tế - kỹ thuật của tính đổi lẫn hoàn toàn và không hoàn toàn trong chế tạo hàng loạt và bảo trì máy.
  • Nguyên lý phân bố sai lệch: Cơ chế biểu diễn miền dung sai theo đường không, mối quan hệ giữa kích thước danh nghĩa, kích thước giới hạn và các sai lệch cơ bản ($EI, ES, ei, es$).
  • Hệ thống tiêu chuẩn hóa TCVN: Bản chất các đại lượng tiêu chuẩn về cấp chính xác ($\text{IT}$), đơn vị dung sai ($i$), hệ thống lỗ cơ sở ($H$) và hệ thống trục cơ sở ($h$).

Kỹ năng phát triển

  • Technical skills: Tính toán chính xác các thông số dung sai ($T_d = es - ei$, $T_D = ES - EI$, $T_S = S_{\max} - S_{\min}$, $T_N = N_{\max} - N_{\min}$, $T_T = N_{\max} + S_{\max}$); tra cứu thành thạo bảng trị số sai lệch tiêu chuẩn TCVN; đọc hiểu các ký hiệu kỹ thuật trên bản vẽ chi tiết và bản vẽ lắp ráp.
  • Analytical skills: Phân tích điều kiện làm việc của chi tiết cơ khí để lựa chọn hệ thống lắp ghép (hệ lỗ hay hệ trục), chọn cấp chính xác và kiểu lắp phù hợp với chế độ tải trọng (tải chu kỳ hay tải cục bộ của ổ lăn, phương pháp định tâm then hoa).
  • Practical competencies: Ứng dụng thành thạo thước cặp, panme, đồng hồ so để kiểm tra kích thước thực, xác định chi tiết đạt yêu cầu (thành phẩm), cần sửa chữa (thứ phẩm) hoặc không thể khắc phục (phế phẩm).

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình định hướng áp dụng phương pháp dạy học tích cực:

  • Người dạy: Kết hợp diễn giảng ngắn gọn với phương pháp nêu vấn đề (Problem-based learning), hướng dẫn đọc tài liệu kỹ thuật, phân tích tình huống sai hỏng chi tiết và điều phối thảo luận nhóm.
  • Người học: Chủ động đọc giáo trình trước giờ lên lớp; tham gia làm việc nhóm (mỗi nhóm gồm 4–6 học viên); nhận chủ đề thảo luận, phân công nhiệm vụ nghiên cứu, tổng hợp và lập báo cáo kỹ thuật.

Bài tập, tình huống và thực hành

  • Bài tập tính toán: Xây dựng hệ thống bài tập tính sai lệch giới hạn và dung sai dựa trên các dữ liệu cụ thể (ví dụ: trục kích thước danh nghĩa $d = 50\text{ mm}$, $d_{\max} = 50{,}055\text{ mm}$, $d_{\min} = 49{,}985\text{ mm}$; lỗ $D = 50\text{ mm}$, $D_{\max} = 50{,}050\text{ mm}$, $D_{\min} = 50{,}030\text{ mm}$).
  • Bài tập biểu diễn miền dung sai: Lập hệ trục tọa độ, dựng sơ đồ phân bố miền dung sai của trục và lỗ so với đường không, từ đó xác định kiểu lắp (lắp lỏng, lắp chặt hay trung gian).
  • Bài tập đọc bản vẽ: Giải mã các ký hiệu kỹ thuật phức tạp như mối ghép then hoa ($D - 8 \times 36 \times 48\text{H}8/\text{h}7 \times 7\text{F}10/\text{h}9$), ký hiệu ổ lăn ($\varnothing 160\text{H}7$, $\varnothing 75\text{k}6$), ký hiệu độ nhám ($R_a$, $R_z$) và khung chỉ dẫn sai lệch hình học/vị trí.
  • Bài tập kiểm tra đo lường: Thao tác đọc trị số kích thước trên các mô hình thước cặp, panme và đồng hồ so trong chương 6.

Quy định đánh giá môn học

Áp dụng theo Quy chế đào tạo Cao đẳng/Trung cấp hệ chính quy (Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội) và quy định nội bộ của Trường Cao đẳng Dầu khí:

Thành phần đánh giá Hình thức thực hiện Thời điểm kiểm tra Chuẩn đầu ra đánh giá Trọng số
Kiểm tra thường xuyên (Hệ số 1) Hỏi miệng, trắc nghiệm, tự luận, báo cáo/thuyết trình nhóm Sau 15 giờ học A1, A2, A3, B1, B2, B3, C1, C2 40%
Kiểm tra định kỳ (Hệ số 2) Tự luận, trắc nghiệm, báo cáo bài tập hoặc thực hành Sau 15 giờ học tiếp theo A4, B4, C3 (Nằm trong 40% điểm quá trình)
Thi kết thúc môn học Tự luận, trắc nghiệm kết hợp thực hành thao tác Sau khi kết thúc 45 giờ A1, A2, A3, A4, A5, B1, B2, B3, B4, B5, C1, C2, C3 60%

Quy tắc tính điểm: Chấm theo thang điểm 10 (làm tròn đến 1 chữ số thập phân), tính điểm tổng kết theo trọng số rồi quy đổi sang thang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.

Hướng dẫn tự học và kỷ luật học tập

  • Yêu cầu chuyên cần: Học viên phải tham dự tối thiểu 70% thời lượng lý thuyết. Nếu vắng quá 30% số tiết, học viên bị hủy tư cách dự thi và phải học lại môn học.
  • Tự học: Nghiên cứu bài học và tài liệu tham khảo được cung cấp trước khi đến lớp; thực hiện đầy đủ câu hỏi ôn tập cuối mỗi chương.

Điểm nổi bật và cập nhật

  • Chuyển đổi và chuẩn hóa tiêu chuẩn kỹ thuật: Giáo trình loại bỏ hoàn toàn hệ thống tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63 ban hành năm 1963) để cập nhật sang hệ thống tiêu chuẩn TCVN hiện hành:
    • TCVN 2244-77 và TCVN 2245-77: Hệ thống dung sai và lắp ghép bề mặt trơn.
    • TCVN 2511-78: Tiêu chuẩn đánh giá và ghi ký hiệu nhám bề mặt ($R_a, R_z$).
    • TCVN 1480-84: Tiêu chuẩn 5 cấp chính xác của ổ lăn.
    • TCVN 2266-77: Tiêu chuẩn dung sai lắp ghép mối ghép then.
    • TCVN 2324-78: Tiêu chuẩn dung sai mối ghép then hoa răng chữ nhật.
  • Tương thích kỹ thuật quốc tế: Việc vận dụng TCVN 2244-77/2245-77 tương thích với hệ thống tiêu chuẩn ISO cho dải kích thước danh nghĩa đến $3150\text{ mm}$, đảm bảo tính thống nhất về công nghệ, dụng cụ và tính đổi lẫn trong chuỗi cung ứng kỹ thuật quốc tế.
  • Tính ứng dụng trong ngành dầu khí: Nội dung dung sai không trình bày thuần túy lý thuyết chế tạo cơ khí tổng quát mà lồng ghép trực tiếp các bài toán kỹ thuật phục vụ công tác sửa chữa, bảo dưỡng van, bơm, máy nén khí, động cơ đốt trong - những thiết bị hoạt động liên tục trong môi trường công nghiệp dầu khí.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho học viên trình độ Trung cấp và sinh viên Cao đẳng nghề thuộc các chuyên ngành:
    • Sửa chữa thiết bị chế biến dầu khí.
    • Vận hành thiết bị khoan khai thác dầu khí.
    • Cơ khí chế tạo máy.
    • Kỹ thuật Hàn.
  • Điều kiện tiên quyết: Học viên cần hoàn thành các môn học chung/đại cương và các môn cơ sở ngành như Hình học họa hình (MECM55025), Vẽ kỹ thuật 1 (MECM52003), Vật liệu cơ khí (MECM53002).
  • Giảng viên: Sử dụng làm khung giảng dạy chính khóa theo chương trình đào tạo của Trường Cao đẳng Dầu khí; làm căn cứ xây dựng ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra $A1, B1, C1$.
  • Kỹ thuật viên và công nhân xưởng: Sử dụng làm tài liệu tra cứu các bảng thông số dung sai, cấp chính xác, ký hiệu bản vẽ cơ khí và phương pháp sử dụng thiết bị đo trong quá trình gia công, lắp ráp và bảo trì tại doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình được biên soạn phục vụ đào tạo học sinh, sinh viên các nghề Sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác, Cơ khí chế tạo và Hàn trình độ Trung cấp/Cao đẳng nghề tại Trường Cao đẳng Dầu khí (theo Quyết định số 212/QĐ-CĐDK).

2. Cần hoàn thành những môn học nào trước khi học giáo trình này?

Người học cần hoàn thành các môn học đại cương và môn học kỹ thuật cơ sở nền tảng, bao gồm Hình học họa hình, Vẽ kỹ thuật 1 và Vật liệu cơ khí, nhằm trang bị kiến thức về đọc bản vẽ kỹ thuật và đặc tính vật liệu kim loại.

3. Giáo trình tuân theo những tiêu chuẩn dung sai nào?

Giáo trình áp dụng hệ thống Tiêu chuẩn Quốc gia Việt Nam bao gồm: TCVN 2244-77 và TCVN 2245-77 (dung sai bề mặt trơn), TCVN 2511-78 (nhám bề mặt), TCVN 1480-84 (ổ lăn), TCVN 2266-77 (then), TCVN 2324-78 (then hoa), thay thế cho các bộ tiêu chuẩn cũ từ năm 1963.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần đọc trước nội dung từng chương, chủ động tham gia nhóm học tập từ 4–6 người để giải quyết các bài tập tình huống về tính toán sai lệch ($ES, EI, es, ei$), vẽ sơ đồ phân bố miền dung sai và tra bảng cấp chính xác trước khi lên lớp thảo luận.

5. Những tài liệu tham khảo chính được trích dẫn trong giáo trình là gì?

Giáo trình được tổng hợp từ các tài liệu tham khảo chuyên ngành gồm:

  • Giáo trình đo lường kỹ thuật - Sở Giáo dục và Đào tạo Hà Nội (NXB Hà Nội).
  • Dung sai lắp ghép - Nguyễn Văn Yến (NXB Giáo dục).
  • Giáo trình dung sai lắp ghép & kỹ thuật đo lường - Bộ Giáo dục và Đào tạo (NXB Giáo dục Việt Nam).
  • Giáo trình dung sai lắp ghép & kỹ thuật đo lường - Ninh Đức Tốn (NXB Giáo dục).
  • Dung sai & lắp ghép - Hà Văn Vui (NXB Khoa học Kỹ thuật).

Kết luận

Giáo trình Dung sai (Mã: MECM53001) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức chuẩn mực về dung sai kích thước, sai lệch hình học, nhám bề mặt và kỹ thuật đo lường cơ khí theo tiêu chuẩn TCVN. Việc hoàn thành môn học là điều kiện tiên quyết giúp người học hình thành năng lực tính toán, đọc bản vẽ và thao tác đo kiểm chính xác, tạo tiền đề bắt buộc để tiếp thu các mô đun chuyên ngành tiếp theo như Gia công nguội, Sửa chữa van, Sửa chữa bơm và Sửa chữa máy nén khí trong dây chuyền công nghiệp dầu khí.
