Tổng Quan Về Giáo Trình Vật Liệu Cơ Khí (Mã Môn Học: MH 10)
Tổng quan về giáo trình

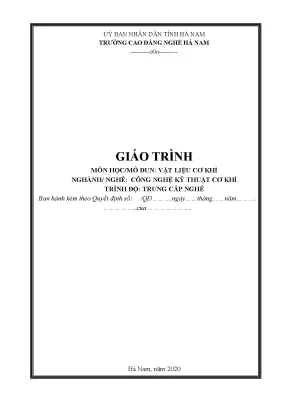

Giáo trình Vật liệu cơ khí (Mã số mô-đun: MH 10) do Tổ môn Vật liệu thuộc Khoa Kỹ thuật cơ sở, Trường Cao đẳng nghề Giao thông Vận tải Trung ương 2 biên soạn và được Ủy ban Nhân dân tỉnh Hà Nam ban hành áp dụng tại Trường Cao đẳng Nghề Hà Nam (năm 2020). Tài liệu được thiết kế theo chương trình khung của Bộ Giáo dục và Đào tạo, chuẩn hóa cho trình độ Trung cấp nghề và Cao đẳng nghề thuộc nhóm ngành Công nghệ Kỹ thuật Cơ khí và nghề Hàn.
Về vị trí trong chương trình đào tạo, môn học Vật liệu cơ khí đóng vai trò là học phần kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy sau khi người học hoàn thành các môn học chung và trước khi bước vào các mô-đun chuyên ngành hoặc thực tập sản xuất.
Mục tiêu học tập (Learning Outcomes) của giáo trình được xác định cụ thể trên ba phương diện:
- Kiến thức: Trình bày chính xác ký hiệu, thành phần hóa học và tổ chức tế vi của thép cacbon, thép hợp kim, các loại gang, kim loại và hợp kim màu; giải thích đúng các thông số vật liệu ghi trên bản vẽ kỹ thuật; xác định phương pháp và khoảng nhiệt độ nhiệt luyện phù hợp cho từng loại vật liệu.
- Kỹ năng: Lựa chọn và vận hành thiết bị đo cơ tính vật liệu; tính toán và chọn đúng mác vật liệu cho từng dạng kết cấu cơ khí theo điều kiện làm việc thực tế.
- Năng lực tự chủ và trách nhiệm: Độc lập hoặc phối hợp làm việc nhóm để giải quyết các vấn đề kỹ thuật liên quan đến vật liệu; có khả năng hướng dẫn, giám sát và đánh giá quy trình lựa chọn vật liệu, nhiệt luyện trong môi trường sản xuất công nghiệp.
Giáo trình có kết cấu gồm 2 phần chính với 6 chương bài giảng: Phần thứ nhất tập trung vào vật liệu kim loại và các công nghệ nhiệt luyện, hóa nhiệt luyện; Phần thứ hai trình bày về vật liệu phi kim loại dùng trong ngành cơ khí chế tạo. Điểm đặc thù của tài liệu là phương pháp tiếp cận gắn kết trực tiếp giữa lý thuyết chuyển biến pha kim loại với hệ thống tiêu chuẩn kỹ thuật thực tế (TCVN, GOST, AA).
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Nội dung giáo trình được triển khai qua 6 chương học thuật với trình tự logic đi từ lý thuyết cấu trúc tế vi đến các nhóm vật liệu cụ thể và công nghệ gia công nhiệt:
- Chương 1: Lý thuyết về hợp kim (Mã chương: MH 10.01): Trình bày định nghĩa hợp kim, cấu trúc tinh thể, các dạng pha (dung dịch rắn xen kẽ, dung dịch rắn thay thế vô hạn và có hạn, hợp chất hóa học). Cung cấp cơ sở lý thuyết về giản đồ pha hệ hai cấu tử, quy tắc pha Gibbs dạng rút gọn ($F = C - P + 1$) và quy tắc đòn bẩy để xác định thành phần, tỷ lệ các pha ở trạng thái cân bằng nhiệt động.
- Chương 2: Gang (Mã chương: MH 10.02): Phân tích hợp kim Fe–C với hàm lượng cacbon $C = 2,14% \div 6,67%$. Khảo sát chi tiết tổ chức tế vi, cơ tính và phạm vi ứng dụng của gang trắng (pha $\text{Fe}_3\text{C}$ chiếm $\sim 50%$, độ cứng $650 \div 700\text{ HB}$), gang xám (graphit tấm, phân nhóm nền ferit, ferit-peclit, peclit, ký hiệu GX hoặc $\text{CЧ}$), gang biến tính ($\text{MCЧ}$), gang dẻo (graphit cụm bông, ký hiệu GZ hoặc $\text{KЧ}$), gang cầu (graphit thu nhỏ hình cầu nhờ chất biến tính Mg hoặc Ce, ký hiệu GC hoặc $\text{BЧ}$, làm việc tới $400^\circ\text{C}$) và gang hợp kim.
- Chương 3: Thép (Mã chương: MH 10.03): Nghiên cứu hợp kim Fe–C với $C \le 2,14%$. Phân loại thép cacbon chất lượng thường theo TCVN 1765-75 (phân nhóm A, B, C; ký hiệu CT31, CT38, BCT33, CCT38), thép kết cấu (C05, C10, C45), thép dụng cụ theo TCVN 1822-75 (CD70, CD80). Đánh giá ảnh hưởng của các nguyên tố C, Mn, Si, P (gây giòn nguội), S (gây giòn nóng do pha FeS chảy ở $985^\circ\text{C}$) và các nguyên tố hợp kim (Cr, Ni, W, V, Mo, Co, Ti). Phân tích các khuyết tật của thép như thiên tích, đốm trắng do hydro và hiện tượng giòn ram loại I ($280 \div 350^\circ\text{C}$), loại II ($500 \div 650^\circ\text{C}$).
- Chương 4: Kim loại và hợp kim màu (Mã chương: MH 10.04): Cung cấp thông số vật lý, hóa lý và cơ tính của nhôm nguyên chất (mạng lập phương diện tâm, khối lượng riêng $2,7\text{ g/cm}^3$, nhiệt độ nóng chảy $660^\circ\text{C}$), hợp kim nhôm biến dạng (AMu, AM, hợp kim Đura $\text{Al-Cu-Mg}$), hợp kim nhôm đúc ($\text{Al-Si}$ như Al11, Al17); đồng nguyên chất (khối lượng riêng $8,94\text{ g/cm}^3$, nhiệt độ nóng chảy $1083^\circ\text{C}$), đồng thau ($\text{Cu-Zn}$, ký hiệu $\text{Л}$), đồng thanh ($\text{Cu}$ với các nguyên tố khác Sn, Al, Pb, ký hiệu $\text{Бp}$ như $\text{БpO10-1}$). Khảo sát nhóm hợp kim làm ổ trượt nhiệt độ nóng chảy thấp (Babit $\text{Б}$, $\text{БT}$, $\text{БH}$) và nhiệt độ nóng chảy cao (gang xám, đồng thanh chì $\text{БpC30}$).
- Chương 5: Nhiệt luyện và hóa nhiệt luyện (Mã chương: MH 10.05): Khái quát quy trình nung nóng, giữ nhiệt và làm nguội. Trình bày các công nghệ ủ (ủ thấp $200 \div 300^\circ\text{C}$, ủ kết tinh lại, ủ không hoàn toàn $A_{c1} + 20 \div 30^\circ\text{C}$, ủ hoàn toàn $A_{c3} + 20 \div 30^\circ\text{C}$, ủ khuếch tán $1100 \div 1150^\circ\text{C}$, ủ đẳng nhiệt); thường hóa; tôi thép (xác định nhiệt độ tôi, vận tốc nguội tới hạn $V_{\text{th}}$, môi trường tôi nước/dầu, tôi một/hai môi trường, tôi đẳng nhiệt tạo bainit, tôi phân cấp, tôi mặt ngoài bằng ngọn lửa và tôi cao tần); ram thép (ram thấp $150 \div 250^\circ\text{C}$, ram trung bình $300 \div 450^\circ\text{C}$, ram cao $500 \div 650^\circ\text{C}$). Phân tích các phương pháp hóa nhiệt luyện: thấm cacbon (thể rắn $920 \div 950^\circ\text{C}$, thể lỏng $840 \div 860^\circ\text{C}$, thể khí $900 \div 930^\circ\text{C}$), thấm xianua cacbon-nitơ, thấm nitơ trong môi trường khí $\text{NH}_3$ ở nhiệt độ $500 \div 650^\circ\text{C}$.
- Chương 6: Vật liệu phi kim loại (Mã chương: MH 10.06): Cấu tạo và phân loại hợp chất cao phân tử polyme (trùng hợp, trùng ngưng; mạch cacbon, dị mạch); chất dẻo nhiệt (PE, PVC), chất dẻo nhiệt rắn (Bakelit, Tectolit); cao su tự nhiên (NR) và cao su lưu hóa với $1 \div 2%$ lưu huỳnh; các chỉ tiêu kỹ thuật của dầu nhờn và mỡ bôi trơn công nghiệp.
Kiến thức nền tảng được xây dựng
Giáo trình thiết lập các khối kiến thức khoa học vật liệu cốt lõi:
- Lý thuyết nhiệt động học và chuyển biến pha: Định luật bảo toàn pha trên giản đồ trạng thái cân bằng, chuyển biến đẳng nhiệt của austenit quá nguội trên giản đồ đường cong chữ C, cơ chế tạo thành các tổ chức peclit (P), xoocbit (X), troxtit (T), bainit (B) và mactenxit (M).
- Nguyên lý hợp kim hóa và ảnh hưởng nguyên tố: Cơ chế xô lệch mạng tinh thể, sự dịch chuyển điểm chuyển biến pha tới hạn ($A_1, A_3, A_{\text{cm}}$), hiện tượng biến cứng phân tán khi ram và sự suy giảm độ thấm tôi/tốc độ nguội tới hạn.
- Cơ sở hóa nhiệt luyện bề mặt: Động học khuếch tán nguyên tử ([C], [N]) qua các phản ứng phân tích khí quyển, hấp thụ bề mặt và dịch chuyển sâu vào mạng tinh thể nền ferit/austenit.
Kỹ năng phát triển
- Kỹ năng kỹ thuật chuyên môn: Thiết lập chế độ nhiệt luyện (tra cứu nhiệt độ nung, tính toán thời gian giữ nhiệt, lựa chọn môi trường làm nguội); tra cứu và giải mã hệ thống ký hiệu mác vật liệu theo TCVN, GOST (Nga), AA (Mỹ).
- Kỹ năng phân tích và chẩn đoán: Nhận diện và chỉ ra nguyên nhân gây khuyết tật kim loại (hiện tượng oxy hóa, thoát cacbon bề mặt, nứt tế vi do hydro, cong vênh do ứng suất dư); phân tích mối quan hệ giữa hàm lượng cacbon/nguyên tố hợp kim với cơ tính tổng hợp.
- Năng lực ứng dụng thực hành: Lựa chọn vật liệu kim loại hoặc phi kim phù hợp với tải trọng làm việc của kết cấu cơ khí (tải trọng tĩnh, tải trọng va đập, ma sát trượt, môi trường ăn mòn).
Phương pháp giảng dạy và học tập
Giáo trình định hướng quy trình giảng dạy kết hợp giữa trang bị lý thuyết chuyển biến vi cấu trúc với thực hành nhận dạng và tính toán công nghệ vật liệu:
- Tiếp cận sư phạm (Pedagogical Approach): Phương pháp giảng dạy diễn dịch từ nguyên lý vi mô (mạng tinh thể, dung dịch rắn, tạp chất) sang biểu hiện vĩ mô (giới hạn bền kéo $\sigma_b$, độ giãn dài tương đối $\delta$, độ cứng HB/HRC, tính công nghệ đúc/cắt gọt/hàn). Mỗi chương đều đi kèm mục tiêu chi tiết về kiến thức, kỹ năng và thái độ.
- Bài tập và nghiên cứu tình huống (Case Studies): Giáo trình lồng ghép các bài tập phân tích tình huống thực tế trong nhà máy, ví dụ:
- Phân tích nguyên nhân nứt vỡ trục cán khi sử dụng thép chứa hàm lượng lưu huỳnh ($S > 0,05%$) ở nhiệt độ gia công nóng $1200^\circ\text{C}$.
- Giải thích sự thay đổi cơ tính của chi tiết trục khuỷu chế tạo bằng thép 30MnCrSiA trước và sau nguyên công tôi + ram thấp (độ bền tăng từ $60\text{ kG/mm}^2$ lên $180\text{ kG/mm}^2$, độ cứng từ $170\text{ HB}$ lên $500\text{ HB}$).
- So sánh tính kinh tế và kỹ thuật giữa ổ trượt lót hợp kim Babit chì ($\text{БT}$, $\text{БH}$) với Babit thiếc ($\text{Б}$) và đồng thanh chì $\text{БpC30}$.
- Thực hành đo kiểm cơ tính: Hướng dẫn người học vận hành thiết bị kiểm tra độ cứng Brinell (HB), Rockwell (HRC), thử nghiệm giới hạn bền kéo và độ dẻo của các mẫu kim loại đã qua nhiệt luyện.
- Phương pháp đánh giá (Assessment Methods): Đánh giá định kỳ thông qua bài kiểm tra viết về lý thuyết giản đồ pha; kiểm tra kỹ năng tra cứu mác thép/gang trên bản vẽ thiết kế; đánh giá năng lực thực hành lập bảng quy trình công nghệ ủ, thường hóa, tôi và ram cho từng chi tiết cơ khí cụ thể.
- Hướng dẫn tự học (Self-study Guidelines): Người học sử dụng hệ thống câu hỏi định hướng ở đầu mỗi chương để tóm tắt các điểm chuyển biến pha, tự xây dựng bảng so sánh thành phần và cơ tính giữa các phân nhóm thép CT theo TCVN 1765-75 và các mác gang dẻo KЧ theo tiêu chuẩn GOST.
Điểm nổi bật và cập nhật
- Hệ thống hóa đối chiếu tiêu chuẩn đa quốc gia: Giáo trình cung cấp phương pháp quy đổi và so sánh ký hiệu vật liệu giữa Tiêu chuẩn Việt Nam (TCVN), tiêu chuẩn Nga (GOST/ГOCT) và tiêu chuẩn Mỹ (AA - Aluminium Association):
| Loại vật liệu | Tiêu chuẩn Việt Nam (TCVN) | Tiêu chuẩn Nga (GOST) | Tiêu chuẩn Mỹ (AA) | Ví dụ ký hiệu cụ thể |
|---|---|---|---|---|
| Thép cacbon thường | TCVN 1765-75 (CT, BCT, CCT) | - | - | CT38, BCT31, CCT38 |
| Thép dụng cụ | TCVN 1822-75 (CD, CDA) | - | - | CD70, CD80A |
| Gang xám | TCVN (GX) | GOST ($\text{CЧ}$) | - | GX 24-44, $\text{CЧ 24-14}$ |
| Gang dẻo | TCVN (GZ) | GOST ($\text{KЧ}$) | - | GZ 33-8, $\text{KЧ 33-8}$ |
| Gang cầu | TCVN (GC) | GOST ($\text{BЧ}$) | - | GC 45-5, $\text{BЧ 38-17}$ |
| Nhôm nguyên chất | TCVN 1659-75 (Al) | GOST (A, Al) | AA (1xxx) | Al99, A999, AA 1100 |
| Đồng nguyên chất | TCVN 1959-75 (Cu) | GOST (M) | - | Cu 99,99, M00, M1 |
| Đồng thau / Đồng thanh | - | GOST ($\text{Л}$ / $\text{Бp}$) | - | $\text{Л90}$, $\text{БpO10-1}$ |
- Liên hệ thực tế sản xuất cơ khí: Tài liệu không dừng lại ở lý thuyết hàn lâm mà gắn liền trực tiếp với việc giải quyết các sự cố gia công và chọn vật liệu thực tế:
- Chỉ định vật liệu theo cụm kết cấu: bệ máy, thân máy tiện làm bằng gang xám $\text{CЧ 21-40}$ để triệt tiêu rung động; mâm cặp máy tiện dùng gang biến tính $\text{MCЧ 28-48}$; cánh máy bay sử dụng hợp kim Đura ($\text{Al-Cu-Mg}$); lò xo và nhíp xe sử dụng thép ram trung bình ($300 \div 450^\circ\text{C}$).
- Nhận diện khuyết tật sản xuất: Phân tích cơ chế nứt tế vi do hydro ở thép hợp kim qua cán nóng (hiện tượng đốm trắng), giải pháp khắc phục bằng ủ khuếch tán; xử lý hiện tượng giòn ram loại II bằng cách làm nguội nhanh trong nước/dầu hoặc hợp kim hóa bổ sung $0,5% \text{Mo}$ hay $0,5 \div 1,0% \text{W}$.
- Tích hợp vật liệu mới và phi kim loại: Bổ sung chi tiết về các polyme kỹ thuật, chất dẻo nhiệt rắn Bakelit, Tectolit ứng dụng làm má phanh ô tô, bánh răng không cần bôi trơn và cao su kỹ thuật chịu dầu.
Đối tượng sử dụng giáo trình
- Học sinh, sinh viên:
- Sinh viên năm thứ nhất hoặc năm thứ hai hệ Trung cấp nghề, Cao đẳng nghề thuộc các chuyên ngành Công nghệ Kỹ thuật Cơ khí, Hàn, Cắt gọt kim loại, Sửa chữa máy công cụ, Động cơ ô tô.
- Điều kiện tiên quyết (Prerequisites): Đã hoàn thành các môn học chung về Vật lý đại cương (phần cơ, nhiệt, điện), Hóa học cơ bản và Vẽ kỹ thuật cơ khí.
- Giảng viên và giáo viên dạy nghề:
- Sử dụng làm khung tài liệu giảng dạy chuẩn cho mô-đun MH 10; thiết lập ngân hàng câu hỏi kiểm tra, xây dựng quy trình hướng dẫn sinh viên thực tập nhiệt luyện và lựa chọn vật liệu trong đồ án môn học.
- Kỹ thuật viên, công nhân sản xuất:
- Tài liệu tham khảo tại các phân xưởng gia công cơ khí, nhà máy chế tạo thiết bị để tra cứu chế độ nhiệt luyện (nhiệt độ tôi, môi trường làm nguội), đối chiếu mác thép/gang theo tiêu chuẩn quốc tế và phục vụ các kỳ thi sát hạch nâng bậc thợ.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với trình độ đào tạo nào?
Giáo trình được biên soạn chuẩn hóa cho hệ Trung cấp nghề và Cao đẳng nghề chuyên ngành Công nghệ Kỹ thuật Cơ khí và nghề Hàn theo khung chương trình của Bộ Giáo dục và Đào tạo, đồng thời làm tài liệu bồi dưỡng nâng bậc thợ cho công nhân tại các xí nghiệp cơ khí.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình?
Người học cần nắm vững kiến thức về Hóa học phổ thông (các liên kết hóa học, phản ứng oxy hóa khử), Vật lý đại cương (nhiệt học, cơ học biến dạng) và kỹ năng đọc bản vẽ kỹ thuật cơ khí cơ bản.
3. Điểm khác biệt của giáo trình này so với các tài liệu vật liệu học hàn lâm là gì?
Tài liệu tập trung trực tiếp vào tính ứng dụng công nghệ trong nhà xưởng: lược bỏ các chứng minh nhiệt động học phức tạp, tập trung vào bảng tra cứu thành phần, giải thích ký hiệu tiêu chuẩn thực tế (TCVN, GOST, AA), quy trình thao tác nhiệt luyện cụ thể và phương pháp khắc phục khuyết tật sản xuất (thoát cacbon, nứt khi tôi, giòn ram).
4. Làm thế nào để nắm vững phần công nghệ nhiệt luyện trong giáo trình?
Người học cần kết hợp việc đọc hiểu giản đồ pha Fe–C với giản đồ chuyển biến đẳng nhiệt chữ C của austenit quá nguội; ghi nhớ các mốc nhiệt độ tới hạn ($A_{c1}, A_{c3}, A_{\text{cm}}$) để giải thích bản chất của từng chế độ tôi hoàn toàn, tôi không hoàn toàn, ủ và ram.
5. Giáo trình có đề cập đến các vật liệu thay thế kim loại không?
Có. Chương 6 của giáo trình dành riêng để trình bày về các vật liệu phi kim loại thông dụng trong cơ khí chế tạo như chất dẻo nhiệt (PE, PVC), chất dẻo nhiệt rắn chịu lực (Bakelit, Tectolit), cao su kỹ thuật lưu hóa và các chỉ tiêu của dầu mỡ bôi trơn.
Kết luận
Giáo trình Vật liệu cơ khí (Mã môn học: MH 10) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức toàn diện từ lý thuyết liên kết pha đến công nghệ gia công nhiệt luyện kim loại và vật liệu phi kim.
Lộ trình học tập khuyến nghị cho người học bao gồm:
- Nắm vững bản chất dung dịch rắn và quy tắc đòn bẩy trên giản đồ pha ở Chương 1.
- Phân biệt thành phần, tổ chức tế vi và ký hiệu của các nhóm Gang (Chương 2), Thép (Chương 3) và Hợp kim màu (Chương 4).
- Làm chủ các thông số công nghệ nhiệt luyện, hóa nhiệt luyện và biện pháp phòng ngừa khuyết tật (Chương 5).
- Khảo sát phạm vi ứng dụng của vật liệu phi kim kỹ thuật (Chương 6).
Để mở rộng và nâng cao năng lực chuyên môn, người học có thể tham khảo thêm các giáo trình chuyên sâu về Kim loại học và Nhiệt luyện của Trường Đại học Bách khoa Hà Nội cùng các bộ tiêu chuẩn kỹ thuật quốc gia TCVN liên quan.
