TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH VẬT LIỆU CƠ KHÍ

Tổng quan về giáo trình

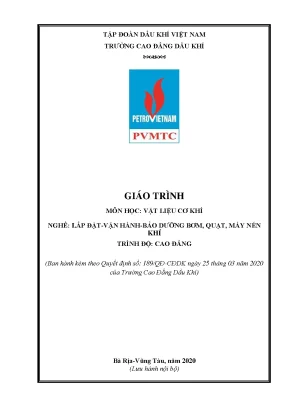

Giáo trình Vật liệu Cơ khí (Mã mô đun: CK19MH04) là tài liệu giảng dạy trình độ Cao đẳng thuộc nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí, được ban hành theo Quyết định số 189/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu). Giáo trình do tập thể giảng viên khoa Cơ khí biên soạn, gồm ThS. Lê Anh Dũng (Chủ biên), ThS. Trần Kim Khánh và ThS. Đỗ Văn Thọ.

                  CHƯƠNG TRÌNH ĐÀO TẠO CAO ĐẲNG NGHỀ

Trong khung chương trình đào tạo, học phần có thời lượng 3 tín chỉ (tương đương 45 giờ học, gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học được định vị là khối kiến thức kỹ thuật cơ sở, học sau các môn chung/đại cương và học trước các mô đun đào tạo chuyên môn thực hành nghề (như Gia công cắt gọt kim loại, Sửa chữa - Bảo dưỡng bơm, quạt, máy nén khí, Kỹ thuật sửa chữa cơ khí).

Mục tiêu đào tạo của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày tính chất chung và phương pháp đánh giá cơ tính của kim loại, hợp kim; phân tích tổ chức, thành phần, tính chất các mác gang, thép, kim loại màu; nắm vững nguyên lý nhiệt luyện, hóa nhiệt luyện; trình bày khái niệm về vật liệu phi kim loại (chất dẻo, cao su, composite).
  • Kỹ năng (B1): Nhận diện chính xác ký hiệu mác thép, gang, hợp kim màu theo hệ thống Tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn quốc tế; lựa chọn vật liệu và phương pháp gia công cơ khí phù hợp với điều kiện làm việc của chi tiết máy.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động và hình thành tác phong kỷ luật kỹ thuật trong sản xuất.

Cấu trúc giáo trình gồm 5 chương, xây dựng theo lộ trình logic từ cấu trúc vi mô mạng tinh thể, phương pháp kiểm tra cơ tính, giản đồ trạng thái hai cấu tử sắt - cacbon đến hệ thống phân loại mác kim loại đen, kim loại màu và vật liệu phi kim loại. Điểm tiếp cận kỹ thuật của tài liệu là ưu tiên trình bày hệ thống ký hiệu theo TCVN, đồng thời đối sánh trực tiếp với tiêu chuẩn của Nga (GOST) và tiêu chuẩn Hoa Kỳ (SAE/AISI) nhằm phục vụ công tác tra cứu thực tế trong sản xuất và bảo dưỡng thiết bị công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình phân bổ trong 5 chương chuyên đề:

Chương 1: Khái niệm cơ bản về kim loại và hợp kim (9 giờ)

Khảo sát các nhóm tính chất cơ bản:

  • Cơ tính: Giới hạn bền kéo ($\sigma_k = \frac{P}{F_0}$), giới hạn bền nén ($\sigma_n$), giới hạn bền uốn ($\sigma_u$), độ giãn dài tương đối ($\delta%$), độ dai va đập ($a_k$); các phương pháp đo độ cứng gồm Brinell ($HB = \frac{P}{F}$), Rockwell ($HRA$, $HRB$, $HRC$ với đầu đâm bi thép hoặc mũi côn kim cương $120^\circ$) và Vickers ($HV = \frac{1{,}8544 \cdot P}{d^2}$).
  • Lý tính và hóa tính: Khối lượng riêng ($\gamma$), nhiệt độ nóng chảy ($T_{nc}$ của Fe nguyên chất là $1539^\circ\text{C}$), tính dẫn nhiệt, dẫn điện, tính giãn nở nhiệt, tính chịu ăn mòn và oxy hóa ở nhiệt độ cao.
  • Tính công nghệ: Khả năng đúc (độ chảy loãng, độ co), tính hàn, tính rèn, tính cắt gọt và tính nhiệt luyện.
  • Cấu tạo tinh thể: Các dạng ô mạng cơ bản gồm lập phương thể tâm (BCC - Fe$\alpha$, Cr, W, Mo, V), lập phương diện tâm (FCC - Fe$\gamma$, Cu, Ni, Pb, Ag) và lục phương dày đặc (HCP - Zn, Mg, Co); các dạng chuyển biến thù hình của sắt (Fe$\alpha \leftrightarrow \text{Fe}\beta \leftrightarrow \text{Fe}\gamma \leftrightarrow \text{Fe}\delta$); cơ chế kết tinh và cấu tạo dung dịch đặc (xen kẽ, thay thế), hợp chất hóa học ($\text{Fe}_3\text{C}$), hỗn hợp cơ học.

Chương 2: Hợp kim Sắt - Các bon (18 giờ)

  • Giản đồ trạng thái $\text{Fe}-\text{C}$: Phân tích các pha cơ bản gồm Ferit ($F$), Ostenit ($A$), Xementit ($\text{Fe}_3\text{C}$ chứa $6{,}67%\text{C}$), Peclit ($P$ - hỗn hợp cùng tích tại $727^\circ\text{C}$, $0{,}8%\text{C}$) và Ledeburit ($Le$ - hỗn hợp cùng tinh tại $1147^\circ\text{C}$, $4{,}43%\text{C}$).
  • Các điểm và đường tới hạn: Điểm chuyển biến $A_1$ ($727^\circ\text{C}$, đường $PSK$), $A_3$ ($911 - 727^\circ\text{C}$, đường $GS$), $A_{cm}$ ($1147 - 727^\circ\text{C}$, đường $ES$).
  • Thép cacbon và thép hợp kim: Phân loại thép theo hàm lượng cacbon ($C < 0{,}25%$: thấp; $0{,}25 - 0{,}5%$: trung bình; $C > 0{,}5%$: cao) và công dụng (thép kết cấu, thép dụng cụ, thép đặc biệt). Ảnh hưởng của các nguyên tố Si, Mn, P, S, Cr, Ni, W, V, Mo. Hệ thống ký hiệu mác thép theo TCVN 1765-75 (CT38, C45, CD80A), tiêu chuẩn Nga (40X, 9XC, 12XH3A) và hệ thống SAE/AISI (SAE 2115, 30000, 51000).
  • Các loại gang: Thành phần, tổ chức tế vi và cơ tính của gang trắng, gang xám (GX12-28, GX15-32, GX21-40), gang cầu (GC45-15, GC50-2), gang dẻo (GZ33-8, GZ45-6) và gang biến tính.
  • Hợp kim cứng: Cấu tạo từ bột cacbit kim loại (WC, TiC, TaC) liên kết bằng Coban (Co) qua công nghệ luyện kim bột thiêu kết ở $1500^\circ\text{C}$, đạt độ cứng $85 - 92\text{ HRC}$, chịu nhiệt đến $1000^\circ\text{C}$.

Chương 3: Nhiệt luyện và hóa nhiệt luyện (5 giờ)

Trình bày cơ sở chuyển biến pha khi nung nóng và làm nguội thép; các phương pháp nhiệt luyện cơ bản (ủ, thường hóa, tôi, ram); các phương pháp tôi thể tích, tôi bề mặt; các phương pháp hóa nhiệt luyện gồm thấm cacbon, thấm nitơ, thấm xianit nhằm nâng cao độ cứng và độ chống mài mòn bề mặt.

Chương 4: Kim loại màu và hợp kim màu (7 giờ)

Khảo sát đặc tính kỹ thuật của nhôm và hợp kim nhôm (hợp kim nhôm biến dạng, hợp kim nhôm đúc Silumin); đồng và hợp kim đồng (đồng thau Latông $\text{Cu}-\text{Zn}$, đồng thanh Brông $\text{Cu}-\text{Sn}$, $\text{Cu}-\text{Al}$); kim loại và hợp kim màu khác (Niken, Titan, hợp kim ổ trượt Babit).

Chương 5: Vật liệu phi kim loại (6 giờ)

Khái niệm, phân loại và phạm vi ứng dụng trong công nghiệp của chất dẻo (nhựa nhiệt dẻo, nhựa nhiệt rắn), cao su (tự nhiên, tổng hợp) và vật liệu composite gia cường sợi.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết cấu trúc mạng tinh thể và biến đổi pha: Mối liên hệ giữa kiểu mạng tinh thể (BCC, FCC, HCP) với khả năng trượt, biến dạng dẻo của kim loại; quy luật biến đổi thù hình của Fe tại các mốc nhiệt độ $1539^\circ\text{C}$, $1392^\circ\text{C}$, $911^\circ\text{C}$, $768^\circ\text{C}$.
  2. Nguyên lý cân bằng pha và chuyển biến tổ chức: Nguyên lý hình thành pha trên giản đồ $\text{Fe}-\text{C}$; bản chất cơ học của pha Ferit mềm dẻo, pha Xementit cứng giòn, pha Peclit hỗn hợp cơ học dạng tấm hoặc hạt, và pha Ostenit dẻo ở nhiệt độ cao.
  3. Nguyên lý đo lường cơ tính thực nghiệm: Quy chuẩn mẫu thử và sơ đồ nguyên lý của phương pháp thử kéo (xác định $\sigma_b$), đo độ cứng Brinell (tải trọng $P = 30D^2$ cho thép cacbon/gang; $P = 10D^2$ cho đồng), phương pháp Rockwell ($HRA$, $HRB$, $HRC$), phương pháp Vickers ($HV$) và thử va đập con lắc Charpy/Izod (xác định $a_k$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Nhận dạng và giải mã chính xác các thông số mác vật liệu ghi trên bản vẽ kỹ thuật (như thép kết cấu C45, thép dụng cụ CD80A, gang xám GX15-32, gang cầu GC45-15, thép hợp kim 40X, 9XC); xác định đúng phương pháp kiểm tra cơ tính tương ứng với từng dạng chi tiết máy.
  • Kỹ năng phân tích: Đánh giá định lượng ảnh hưởng của hàm lượng cacbon và các nguyên tố hợp kim đối với cơ tính; dự đoán tổ chức tế vi của vật liệu theo tốc độ làm nguội trên giản đồ pha $\text{Fe}-\text{C}$; phân tích nguyên nhân gây nứt giòn nóng (do Lưu huỳnh) và giòn nguội (do Phốt pho).
  • Năng lực ứng dụng thực tế: Lựa chọn chủng loại vật liệu đáp ứng điều kiện tải trọng làm việc cụ thể trong chế tạo và sửa chữa máy (ví dụ: dùng gang xám GX12-28 làm thân vỏ máy, dùng gang cầu GC50-2 làm trục khuỷu, dùng thép hợp kim 12Cr18Ni9Ti chống ăn mòn hóa chất, dùng thép gió chịu nhiệt $650^\circ\text{C}$ làm dụng cụ cắt gọt tốc độ cao).

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức giảng dạy và quy chuẩn học tập cho học phần 45 giờ:

  • Phương pháp giảng dạy của giảng viên: Áp dụng mô hình dạy học tích cực, bao gồm thuyết trình ngắn kết hợp trực quan hóa bằng sơ đồ/hình ảnh (sơ đồ máy thử kéo, sơ đồ đo độ cứng, giản đồ pha $\text{Fe}-\text{C}$); phương pháp nêu vấn đề kỹ thuật; giao bài tập tình huống theo nhóm nhỏ; hướng dẫn người học khai thác tài liệu tham khảo và tiêu chuẩn kỹ thuật.
  • Yêu cầu đối với người học:
    • Nghiên cứu giáo trình và tài liệu tham khảo trước khi lên lớp theo từng chương mục.
    • Tham gia làm việc nhóm (mỗi nhóm từ 4 đến 6 người), phân công trách nhiệm chuẩn bị các chủ đề thảo luận (như cơ chế biến đổi thù hình của sắt, điều kiện graphit hóa của gang, phương pháp lựa chọn mác thép kết cấu).
    • Đảm bảo tỷ lệ chuyên cần: Tham dự tối thiểu $70%$ tổng số tiết giảng lý thuyết (trường hợp vắng mặt quá $30%$ số tiết bắt buộc phải học lại môn học).
  • Hệ thống đánh giá kết quả học tập:
    • Căn cứ thực hiện: Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội.
    • Điểm đánh giá thường xuyên (hệ số 1, thực hiện sau mỗi 15 giờ học bằng hình thức kiểm tra viết, vấn đáp hoặc trắc nghiệm) kết hợp điểm định kỳ (hệ số 2), chiếm trọng số $40%$.
    • Điểm thi kết thúc môn học (hình thức tự luận kết hợp trắc nghiệm hoặc kiểm tra kỹ năng nhận diện mác vật liệu sau 45 giờ học), chiếm trọng số $60%$.
    • Điểm tổng kết tính theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.

Điểm nổi bật và cập nhật

  1. Hệ thống đối sánh mác vật liệu đa tiêu chuẩn: Giáo trình chuẩn hóa việc tra cứu mác kim loại đen theo Tiêu chuẩn Việt Nam (TCVN 1765-75 với các mác CT38, C45, CD80A, GX15-32, GC45-15, GZ33-8) đồng thời đối chiếu tương đương với tiêu chuẩn Liên Xô/Nga (Y8A, 40X, 9XC, C24-44, B40-10, K30-6) - hệ thống tiêu chuẩn đang lưu hành phổ biến tại các xí nghiệp cơ khí ở Việt Nam, kèm theo phương pháp giải mã hệ thống số 4 chữ số của Hiệp hội Kỹ sư Ô tô Hoa Kỳ (SAE) và Viện Sắt Thép Hoa Kỳ (AISI).
  2. Cập nhật nhóm vật liệu công nghiệp chuyên dụng:
    • Hợp kim cứng thiêu kết: Giới thiệu vật liệu chế tạo từ bột cacbit kim loại ($\text{WC}$, $\text{TiC}$, $\text{TaC}$) kết dính bằng Coban ($\text{Co}$), làm việc ổn định ở nhiệt độ $1000^\circ\text{C}$ với độ cứng $85 - 92\text{ HRC}$ mà không cần qua nhiệt luyện.
    • Thép hợp kim đặc biệt: Phân tích các dòng thép không gỉ họ Peclit và Ostenit (12Cr13, 12Cr18Ni9Ti), thép bền nhiệt làm việc ở nhiệt độ cao $500 - 800^\circ\text{C}$ (12CrMo, 10Cr18Ni12, 10Cr20Ni80), thép kỹ thuật điện có độ thấm từ và điện trở đặc thù (ECr2, Eni50).
  3. Định hướng ứng dụng thiết bị cơ khí ngành dầu khí: Các nội dung kỹ thuật gắn liền với yêu cầu cơ tính của chi tiết máy trong thiết bị chế biến dầu khí, hệ thống bơm công nghiệp, quạt gió công suất lớn, máy nén khí, thân tuabin và đường ống chịu áp lực.

Đối tượng sử dụng giáo trình

  • Sinh viên: Phục vụ sinh viên hệ Cao đẳng chính quy nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí; sinh viên các nghề Cơ khí sửa chữa, Vận hành thiết bị khoan khai thác, Cơ khí chế tạo, Hàn và học viên hệ Cao đẳng/Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí.
  • Điều kiện tiên quyết: Người học cần hoàn thành khối kiến thức chung/đại cương (Giáo dục chính trị, Pháp luật, Tin học, Tiếng Anh, An toàn vệ sinh lao động).
  • Giảng viên: Sử dụng làm khung tài liệu giảng dạy chuẩn cho học phần CK19MH04, định hướng xây dựng hệ thống bài giảng, tổ chức thảo luận nhóm và làm cơ sở biên soạn ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra.
  • Cán bộ kỹ thuật và tự học: Dùng làm sổ tay tra cứu kỹ thuật về mác vật liệu, tính chất cơ lý hóa và công nghệ xử lý nhiệt luyện cho thợ sửa chữa, kỹ thuật viên bảo dưỡng cơ khí tại các nhà máy, xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho người học trình độ Cao đẳng các ngành kỹ thuật cơ khí, trọng tâm là nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí; Cơ khí sửa chữa; Cơ khí chế tạo; Hàn và Sửa chữa thiết bị chế biến dầu khí.

2. Cần kiến thức nền nào để học môn này?

Người học cần hoàn thành các môn học chung/đại cương (Tin học, Pháp luật, Ngoại ngữ, An toàn vệ sinh lao động) và các kiến thức cơ sở về vật lý, hóa học đại cương để tiếp thu các khái niệm về mạng tinh thể, phản ứng pha và cơ tính vật liệu.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Giáo trình gắn liền với yêu cầu kỹ thuật của thiết bị cơ khí công nghiệp (bơm, quạt, máy nén khí), tập trung hướng dẫn chi tiết quy tắc đọc và đối sánh mác vật liệu giữa Tiêu chuẩn Việt Nam (TCVN) với tiêu chuẩn của Liên Xô/Nga (GOST) và tiêu chuẩn Hoa Kỳ (SAE/AISI).

4. Làm sao để tự học và nghiên cứu môn học hiệu quả?

Người học cần đọc trước nội dung từng chương mục trong giáo trình trước khi lên lớp, tham gia thảo luận nhóm (4 - 6 người), làm đầy đủ các câu hỏi và bài tập tình huống cuối chương; đồng thời kết hợp quan sát, đối chiếu thực tế các mác vật liệu tại xưởng thực hành và nhà máy sản xuất.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình xây dựng trên danh mục tài liệu tham khảo chuyên ngành gồm:

  • Vật liệu cơ khí (Trần Mão, Phạm Đình Sùng - NXB Giáo dục, 1998).
  • Vật liệu phi kim loại (Hoàng Trọng Bá - NXB Giáo dục, 2007).
  • Vật liệu Composite (Nguyễn Hoa Thịnh, Nguyễn Đình Đức - NXB Khoa học và Kỹ thuật, 2002).
  • Vật liệu & công nghệ kim loại (Hoàng Tùng - NXB Giáo dục, 2005).

Kết luận

Giáo trình Vật liệu Cơ khí (CK19MH04) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức cơ sở về cấu tạo tinh thể, cơ lý hóa tính, giản đồ trạng thái sắt - cacbon, các phương pháp thử nghiệm cơ tính, công nghệ nhiệt luyện và phân loại mác vật liệu kim loại, phi kim loại trong ngành cơ khí chế tạo và bảo dưỡng.

Lộ trình học tập được thiết kế tuần tự từ khảo sát lý thuyết cấu trúc vi mô (Chương 1), phân tích hệ hợp kim sắt - cacbon và mác thép, gang (Chương 2), công nghệ xử lý nhiệt (Chương 3), đến nghiên cứu kim loại màu (Chương 4) và vật liệu phi kim loại (Chương 5). Để hoàn thiện năng lực chuyên môn, người học cần kết hợp nghiên cứu giáo trình cùng hệ thống tài liệu tham khảo chuyên sâu của Trần Mão, Hoàng Trọng Bá, Nguyễn Hoa Thịnh và Hoàng Tùng theo danh mục đã được cung cấp.
