Tổng quan về giáo trình

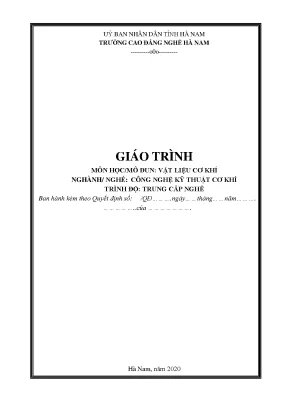

Giáo trình Vật liệu cơ khí (Mã số môn học: MH 10) do Tổ môn Vật liệu thuộc Khoa Kỹ thuật cơ sở – Trường Cao đẳng nghề Giao thông Vận tải Trung ương 2 biên soạn, được ban hành và sử dụng trong chương trình đào tạo ngành Công nghệ Kỹ thuật Cơ khí tại Trường Cao đẳng nghề Hà Nam (năm 2020). Trong khung chương trình đào tạo trình độ Trung cấp nghề và Cao đẳng nghề, đây là môn học kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy sau các môn học chung và trước các mô đun kỹ thuật chuyên môn nghề như Hàn, Cắt gọt kim loại hay Công nghệ chế tạo máy.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba chuẩn đầu ra:

  • Về kiến thức: Trình bày đầy đủ ký hiệu, thành phần hóa học, tổ chức tế vi và cơ lý tính của thép các bon, thép hợp kim, gang, kim loại màu, hợp kim màu và vật liệu phi kim; giải thích chính xác các ký hiệu vật liệu trên bản vẽ kỹ thuật; xác định phương pháp và khoảng nhiệt độ nhiệt luyện thích hợp cho từng nhóm vật liệu.
  • Về kỹ năng: Lựa chọn, sử dụng đúng thiết bị đo cơ tính; lựa chọn chuẩn xác chủng loại vật liệu cho từng dạng kết cấu cơ khí theo điều kiện làm việc thực tế.
  • Về năng lực tự chủ và trách nhiệm: Hình thành năng lực làm việc độc lập hoặc theo nhóm, giải quyết các vấn đề kỹ thuật liên quan đến vật liệu trong điều kiện sản xuất thay đổi; hướng dẫn, giám sát và đánh giá công việc của các thành viên.

Giáo trình được cấu trúc thành hai phần chính gồm 6 chương (mã chương từ MH 10.01 đến MH 10.06), tiếp cận theo trình tự logic từ cấu trúc vi mô tinh thể học, giản đồ pha đến phân loại chi tiết các nhóm vật liệu kim loại, công nghệ xử lý nhiệt và các vật liệu phi kim loại bổ trợ trong chế tạo máy.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao quát toàn bộ khối lượng kiến thức cơ sở về vật liệu học thông qua 6 chương trọng tâm:

  • Chương 1: Lý thuyết về hợp kim (Mã chương: MH 10.01): Cung cấp định nghĩa hợp kim, đặc tính cơ bản, ưu nhược điểm so với kim loại nguyên chất; cấu trúc tinh thể, các dạng cấu tạo hợp kim gồm dung dịch rắn (dung dịch rắn xen kẽ, dung dịch rắn thay thế có hạn và vô hạn) và hợp chất hóa học; nguyên lý giản đồ pha, quy tắc pha của Gibbs áp dụng trong điều kiện áp suất không đổi ($F = C - P + 1$) và quy tắc đòn bẩy để xác định tỷ lệ pha.
  • Chương 2: Gang (Mã chương: MH 10.02): Phân tích hợp kim Fe–C có hàm lượng cacbon từ 2,14% đến 6,67% và các tạp chất Si, Mn, P, S; tổ chức tế vi của cacbon ở dạng liên kết ($\text{Fe}_3\text{C}$) và dạng graphit tự do (tấm, bông, cầu); phân loại, cơ tính và ký hiệu các loại gang theo tiêu chuẩn TCVN và GOST: gang trắng, gang xám ($\text{GX}$, $\text{CЧ}$), gang biến tính ($\text{MCЧ}$), gang dẻo ($\text{GZ}$, $\text{KЧ}$), gang cầu ($\text{GC}$, $\text{BЧ}$) và gang hợp kim.
  • Chương 3: Thép (Mã chương: MH 10.03): Khảo sát thép cacbon ($C \le 2,14%$) theo các phân nhóm thép chất lượng thường ($\text{CT38}$, $\text{BCT}$, $\text{CCT}$ theo TCVN 1765-75), thép kết cấu ($\text{C10}$, $\text{C45}$) và thép dụng cụ ($\text{CD70}$, $\text{CD80}$ theo TCVN 1822-75); phân tích ảnh hưởng của C, Mn, Si, P (gây giòn nguội), S (gây giòn nóng); thép hợp kim và vai trò của Cr, Ni, W, V, Mo, Co; động học chuyển biến pha khi nung tôi, đường cong chữ C, độ thấm tôi; các dạng hỏng gồm thiên tích, đốm trắng do hydro và giòn ram (loại I, loại II).
  • Chương 4: Kim loại và hợp kim màu (Mã chương: MH 10.04): Đặc tính của nhôm nguyên chất (mạng lập phương tâm mặt, khối lượng riêng $2,7\text{ g/cm}^3$), phân loại hợp kim nhôm đúc ($\text{Al–Si}$), hợp kim nhôm biến dạng không hóa bền ($\text{Al–Mn}$, $\text{Al–Mg}$) và hóa bền bằng nhiệt luyện (đura $\text{Al–Cu–Mg}$); đồng nguyên chất (mạng lập phương diện tâm, khối lượng riêng $8,94\text{ g/cm}^3$), đồng thau ($\text{Cu–Zn}$ đơn giản như $\text{Л90}$ và phức tạp như $\text{ЛAH50-3-2}$), đồng thanh ($\text{БpO10-1}$, $\text{БpC30}$); hợp kim làm ổ trượt nhiệt độ nóng chảy thấp (babit $\text{Б}$, $\text{БT}$, $\text{БH}$) và nhiệt độ nóng chảy cao.
  • Chương 5: Nhiệt luyện và hóa nhiệt luyện (Mã chương: MH 10.05): Định nghĩa quá trình nung nóng, giữ nhiệt và làm nguội; các phương pháp ủ (ủ thấp $200 \div 300^\circ\text{C}$, ủ kết tinh lại, ủ không hoàn toàn, ủ hoàn toàn, ủ khuếch tán, ủ đẳng nhiệt); thường hóa; tôi thép (xác định nhiệt độ tôi, tốc độ nguội tới hạn $V_{th}$, độ thấm tôi, các môi trường và phương pháp tôi); ram thép (ram thấp $150 \div 250^\circ\text{C}$, ram trung bình $300 \div 450^\circ\text{C}$, ram cao $500 \div 650^\circ\text{C}$); hóa nhiệt luyện gồm thấm cacbon (thể rắn, lỏng, khí), thấm xianua, thấm nitơ và các phương pháp thấm bo, crom, silic.
  • Chương 6: Vật liệu phi kim loại (Mã chương: MH 10.06): Khái niệm, phân loại polyme (trùng hợp, trùng ngưng; mạch cacbon, dị mạch); chất dẻo nhiệt ($\text{PE}$, $\text{PVC}$), chất dẻo cứng nóng (Bakelit, Téctolit); cao su thiên nhiên $\text{NR}$ lưu hóa; dầu nhờn và mỡ bôi trơn công nghiệp.
Tiến trình phát triển nội dung giáo trình:
Lý thuyết hợp kim & Giản đồ pha (Chương 1)

Kiến thức nền tảng được xây dựng

  • Lý thuyết cấu trúc pha và giản đồ trạng thái: Cơ chế tạo thành dung dịch rắn thay thế, xen kẽ; điều kiện cân bằng nhiệt động theo quy tắc pha $F = C - P + 1$; phương pháp đòn bẩy xác định thành phần và tỷ lệ các pha.
  • Quy luật chuyển biến pha trong hợp kim sắt – cacbon: Các chuyển biến tổ chức khi nung nóng qua các điểm tới hạn $Ac_1$, $Ac_3$, $Accm$; quá trình chuyển biến đẳng nhiệt của austenit quá nguội trên giản đồ chữ C tạo thành peclit, xoocbit, troxtit, bainit và mactenxit.
  • Cơ chế hóa bền và biến đổi tổ chức bề mặt: Hiện tượng biến cứng phân tán khi ram thép hợp kim; cơ chế khuếch tán nguyên tố kim loại và phi kim vào mạng tinh thể nền trong quá trình hóa nhiệt luyện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, tra cứu và giải thích đúng các ký hiệu mác vật liệu theo tiêu chuẩn $\text{TCVN}$, $\text{GOST}$, $\text{AA}$; xác định chính xác thông số nhiệt độ nung tôi, ram, ủ và môi trường làm nguội cho từng loại thép.
  • Kỹ năng phân tích (Analytical skills): Phân tích mối quan hệ giữa hàm lượng cacbon, nguyên tố hợp kim với cơ tính; nhận diện nguyên nhân và xác định biện pháp xử lý các khuyết tật sau nhiệt luyện (thoát C, nứt, đốm trắng do hydro, giòn ram).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập chọn mác vật liệu phù hợp cho các chi tiết máy chịu tải trọng tĩnh, va đập hoặc ma sát (như bệ máy tiện, trục cán, trục khuỷu động cơ, bánh răng, ổ trượt, khuôn dập); chỉ định quy trình xử lý nhiệt để đạt cơ tính yêu cầu.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp tiếp cận quy nạp kết hợp diễn dịch, liên kết trực tiếp giữa bản chất cấu trúc vi mô và tính chất vĩ mô. Nội dung học thuật được triển khai theo chuỗi liên kết:

$$\text{Thành phần hóa học} \longrightarrow \text{Tổ chức tế vi} \longrightarrow \text{Cơ tính, lý tính, hóa tính} \longrightarrow \text{Công nghệ gia công và Ứng dụng thực tế}$$

Giảng viên sử dụng các sơ đồ chuyển biến tổ chức, giản đồ pha và đồ thị phân hóa đẳng nhiệt để giải thích bản chất vật lý của vật liệu trước khi đi vào quy trình công nghệ chế tạo.

Bài tập và tình huống kỹ thuật (Case studies)

Hệ thống bài tập gắn liền với các tình huống chế tạo cơ khí thực tế được trình bày trong giáo trình:

  • Tình huống lựa chọn vật liệu thân bệ máy: Phân tích lý do sử dụng gang xám ($\text{GX}$) cho bệ máy tiện nhờ tính đúc tốt, khả năng tự bôi trơn và triệt tiêu dao động cộng hưởng của graphit tấm.
  • Tình huống vật liệu trục khuỷu: So sánh việc thay thế thép chế tạo trục khuỷu động cơ bằng gang cầu ($\text{GC}$) biến tính bằng $\text{Mg}$ hoặc $\text{Ce}$, cho phép chi tiết làm việc ở nhiệt độ lên đến $400^\circ\text{C}$.
  • Tình huống vật liệu chịu mài mòn: Lựa chọn thép $\text{CD80}$ làm dụng cụ cắt hoặc hợp kim babit ($\text{Б}$, $\text{БT}$) làm ổ trượt chịu ma sát.

Bài tập thực hành và Đánh giá

  • Bài tập tính toán và tra cứu: Xác định tỷ lệ pha theo quy tắc đòn bẩy; tra bảng mác thép $\text{CT38}$, $\text{C45}$, $\text{CD70}$; tính toán khoảng nhiệt độ tôi thép trước cùng tích theo công thức $T_{tôi} = Ac_3 + (30 \div 50)^\circ\text{C}$ và thép sau cùng tích $T_{tôi} = Ac_1 + (30 \div 50)^\circ\text{C}$.
  • Phương pháp đánh giá: Đánh giá định kỳ qua bài kiểm tra đọc bản vẽ vật liệu, bài tập trắc nghiệm thông số nhiệt luyện và bài tập lớn đề xuất quy trình nhiệt luyện hoàn chỉnh cho một chi tiết máy cụ thể.

Hướng dẫn tự học (Self-study guidelines)

Học viên cần lập bảng tổng hợp đối chiếu mác vật liệu giữa các hệ thống tiêu chuẩn ($\text{TCVN}$, $\text{GOST}$, $\text{AA}$), vẽ lại các sơ đồ chuyển biến pha khi nung nóng - làm nguội và tự trả lời các câu hỏi kiểm tra cuối mỗi chương để củng cố kiến thức lý thuyết.

Điểm nổi bật và cập nhật

  • Đối chiếu đồng thời nhiều hệ thống tiêu chuẩn kỹ thuật: Giáo trình tích hợp hệ thống ký hiệu theo tiêu chuẩn Việt Nam ($\text{TCVN 1765-75}$ cho thép cacbon chất lượng thường, $\text{TCVN 1822-75}$ cho thép dụng cụ, $\text{TCVN 1659-75}$ cho nhôm, $\text{TCVN 1959-75}$ cho đồng) song song với tiêu chuẩn $\text{GOST}$ (Nga) và tiêu chuẩn $\text{AA}$ (Mỹ). Điều này giúp người học làm quen với các bản vẽ kỹ thuật trong nước và tài liệu nhập khẩu.
  • Thông số công nghệ nhiệt luyện chi tiết: Cung cấp thông số nhiệt độ và thành phần hóa chất định lượng cho từng phương pháp công nghệ, ví dụ: chế độ thấm cacbon thể rắn ($920 \div 950^\circ\text{C}$, tốc độ $0,1 \div 0,15\text{ mm/h}$), thể lỏng ($840 \div 860^\circ\text{C}$ với hỗn hợp $\text{Na}_2\text{CO}_3 + \text{NaCl} + \text{SiC}$), thể khí ($900 \div 930^\circ\text{C}$); nhiệt độ thấm nitơ ($500 \div 650^\circ\text{C}$).
  • Chỉ rõ cơ chế khuyết tật và giải pháp khắc phục: Tài liệu phân tích rõ bản chất các dạng sai hỏng thực tế như hiện tượng đốm trắng do hydro thoát ra ở nhiệt độ dưới $200^\circ\text{C}$, hiện tượng giòn ram loại I (không thuận nghịch ở $280 \div 350^\circ\text{C}$) và giòn ram loại II (thuận nghịch ở $500 \div 650^\circ\text{C}$), từ đó đưa ra giải pháp làm nguội nhanh hoặc bổ sung nguyên tố hợp kim $\text{Mo}$, $\text{W}$.
  • Mở rộng nhóm vật liệu phi kim chế tạo máy: Bên cạnh kim loại truyền thống, giáo trình bao hàm các kiến thức về chất dẻo cứng nóng (Bakelit làm vỏ ắc quy, Téctolit làm má phanh xe), cao su lưu hóa $\text{NR}$ và các chỉ tiêu kỹ thuật của dầu mỡ bôi trơn (độ nhớt động học, khả năng chịu nhiệt).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Sinh viên năm nhất và năm hai thuộc các ngành Công nghệ Kỹ thuật Cơ khí, Hàn, Cắt gọt kim loại, Chế tạo máy ở trình độ Trung cấp nghề và Cao đẳng nghề.
    • Sinh viên đại học kỹ thuật khối ngành cơ khí sử dụng làm tài liệu tham khảo kiến thức cơ sở vật liệu và công nghệ nhiệt luyện.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành khối kiến thức các môn học chung và khoa học tự nhiên cơ bản, bao gồm Hóa học đại cương (khái niệm liên kết hóa học, phản ứng oxy hóa - khử) và Vật lý đại cương (cơ học, nhiệt học và điện học cơ sở).
  • Giảng viên chuyên ngành:
    • Giảng viên sử dụng làm tài liệu giảng dạy chính thức cho mô đun MH 10, làm căn cứ xây dựng đề cương chi tiết, giáo án lý thuyết, bài tập tình huống và ngân hàng câu hỏi kiểm tra đánh giá.
  • Kỹ thuật viên và công nhân kỹ thuật:
    • Tài liệu phục vụ cho công tác tự học, bồi dưỡng ôn thi nâng bậc thợ cho công nhân cơ khí tại các nhà máy, xí nghiệp; hỗ trợ kỹ thuật viên tra cứu mác vật liệu và thông số nhiệt luyện khi lập quy trình công nghệ gia công.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ trung cấp nghề và cao đẳng nghề ngành Cơ khí, đồng thời là tài liệu học tập, bồi dưỡng nâng bậc cho công nhân kỹ thuật và kỹ thuật viên tại các nhà máy, xí nghiệp chế tạo máy.

2. Cần kiến thức nền nào để học môn học này?

Người học cần nắm vững kiến thức cơ bản về Vật lý (nhiệt học, cơ học) và Hóa học (bảng tuần hoàn nguyên tố, phản ứng hóa học cơ bản) đã được trang bị trong phần các môn học chung trước khi tiếp cận môn Vật liệu cơ khí.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Giáo trình tập trung mạnh vào tính thực hành nghề nghiệp: hệ thống hóa rõ ràng các ký hiệu mác vật liệu theo cả tiêu chuẩn Việt Nam ($\text{TCVN}$) và tiêu chuẩn quốc tế ($\text{GOST}$, $\text{AA}$), cung cấp quy trình và thông số nhiệt luyện cụ thể tại xưởng, phân tích trực diện nguyên nhân cùng cách khắc phục các khuyết tật gia công.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc lập bảng đối chiếu tính chất giữa các nhóm vật liệu; sử dụng giản đồ trạng thái để tự xác định nhiệt độ chuyển biến pha; thực hành giải thích các mác vật liệu cụ thể ghi trên bản vẽ gia công thực tế.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Nội dung giáo trình được xây dựng có tham khảo hệ thống giáo trình Vật liệu học của Trường Đại học Bách khoa Hà Nội, tài liệu của các trường dạy nghề kỹ thuật cơ sở và hệ thống Tiêu chuẩn Quốc gia hiện hành ($\text{TCVN 1765-75}$, $\text{TCVN 1822-75}$, $\text{TCVN 1659-75}$, $\text{TCVN 1959-75}$).

Kết luận

Giáo trình Vật liệu cơ khí (Mã số: MH 10) cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về lý thuyết hợp kim, các nhóm kim loại nền sắt (gang, thép), kim loại màu, hợp kim màu, công nghệ nhiệt luyện - hóa nhiệt luyện và vật liệu phi kim loại trong ngành cơ khí.

Lộ trình học tập đề xuất:

  1. Tiếp thu lý thuyết tinh thể và giản đồ pha cân bằng (Chương 1).
  2. Nắm vững thành phần, tổ chức và ký hiệu của gang, thép, kim loại màu (Chương 2, 3, 4).
  3. Làm chủ kỹ thuật tính toán và kiểm soát quá trình nhiệt luyện, hóa nhiệt luyện (Chương 5).
  4. Khảo sát vật liệu phi kim và ứng dụng dầu mỡ bôi trơn trong máy móc (Chương 6).

Để mở rộng kiến thức, người học có thể tham khảo thêm giáo trình Vật liệu học của Trường Đại học Bách khoa Hà Nội cùng hệ thống tiêu chuẩn kỹ thuật quốc gia $\text{TCVN}$ liên quan.
