Tổng quan về giáo trình

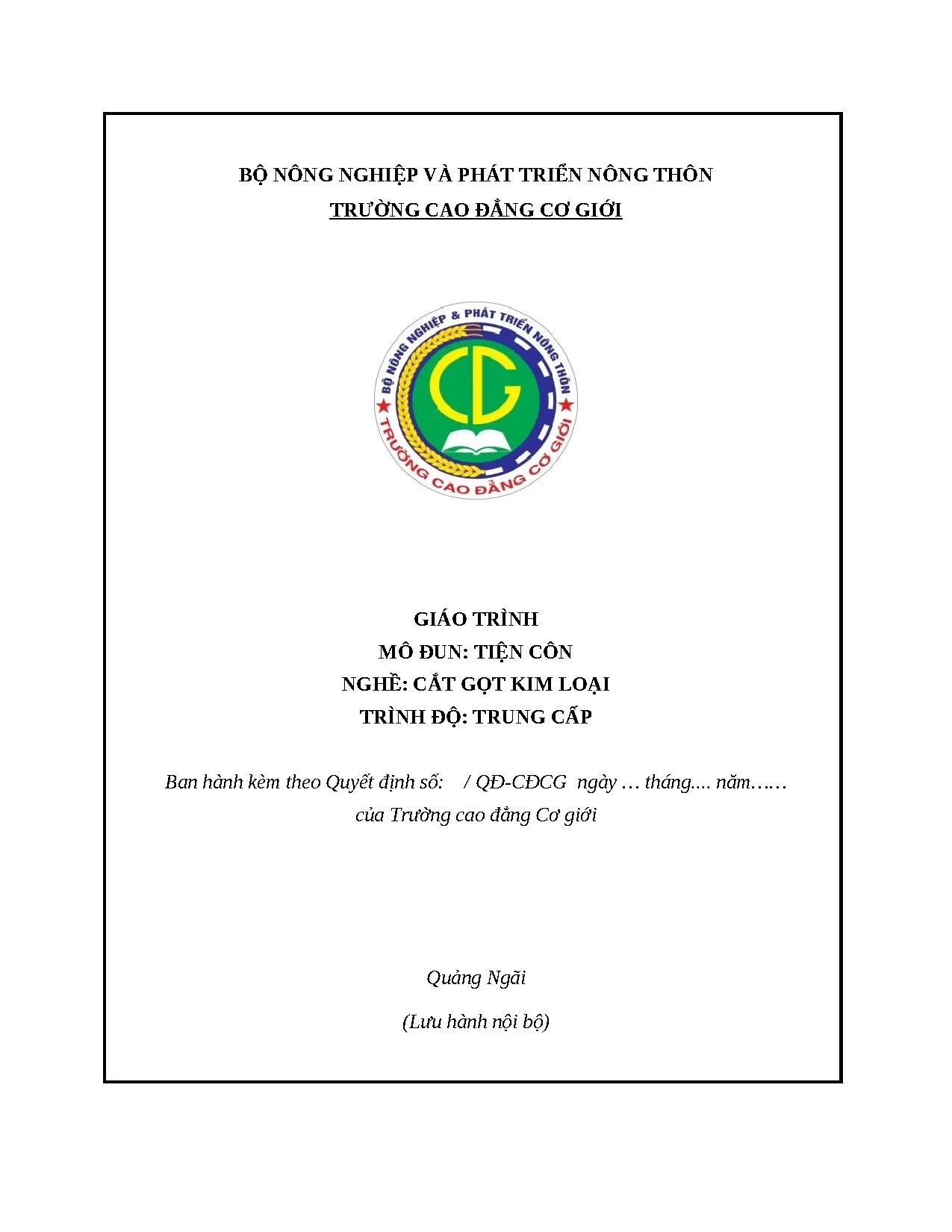

Giáo trình Mô đun: Tiện côn (Mã mô đun: MĐ 21) do Trường Cao đẳng Cơ giới Quảng Ngãi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) ban hành, do tác giả Trương Thị Ngọc Thư làm Chủ biên. Tài liệu được biên soạn phục vụ đào tạo trình độ Trung cấp cho nghề Cắt gọt kim loại, thuộc khối các mô đun chuyên môn nghề. Trong cấu trúc chương trình đào tạo gồm 81 tín chỉ (1905 giờ), mô đun MĐ 21 có thời lượng 45 giờ (tương đương 2 tín chỉ), bao gồm 10 giờ lý thuyết, 33 giờ thực hành và 2 giờ kiểm tra. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở kỹ thuật và chuyên ngành gồm: Vẽ kỹ thuật (MH 07), AutoCAD (MH 08), Cơ kỹ thuật (MH 09), Dung sai – Đo lường kỹ thuật (MH 10), Vật liệu cơ khí (MH 11), Kỹ thuật điện và điện tử công nghiệp (MH 12) và Tiện trụ ngắn, trụ bậc, tiện trụ dài (MĐ 15).

Mục tiêu đào tạo của giáo trình xác định theo 3 chuẩn đầu ra:

  • Kiến thức (A1–A5): Trình bày các thông số hình học của mặt côn; yêu cầu kỹ thuật khi tiện côn; phân tích nguyên lý 4 phương pháp tiện côn; phân tích các dạng sai hỏng, nguyên nhân và biện pháp khắc phục; lựa chọn phương pháp kiểm tra phù hợp.
  • Kỹ năng (B1): Vận hành máy tiện gia công mặt côn ngoài và côn trong đạt cấp chính xác 8–10, độ nhám bề mặt cấp 4–5 ($R_a$, $R_z$), đúng thời gian định mức và bảo đảm an toàn lao động.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Tuân thủ kỷ luật học tập, bảo đảm an toàn xưởng gia công và thực hiện vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 5 bài học theo trình tự công nghệ từ tổng quan hình học đến các kỹ thuật gia công chuyên biệt, gắn liền với điều kiện thiết bị thực tế tại xưởng cắt gọt kim loại.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua 5 bài học logic:

  1. Bài 1: Khái niệm về mặt côn (3 giờ lý thuyết): Cung cấp định nghĩa bề mặt côn trong lắp ghép cơ khí (chuôi côn dụng cụ, nòng ụ động, bạc lót, bánh răng côn); phân loại 3 dạng hình côn (côn đầu nhọn, côn đầu bằng, côn một phần); tiêu chuẩn Côn Morse (7 số hiệu từ 0 đến 6) và Côn Metric (8 số hiệu: 4, 6, 80, 100, 120, 140, 160, 200 với độ côn cố định $k = 1:20$); các thông số hình học cơ bản gồm góc côn ($2\alpha$), góc dốc ($\alpha$), độ côn ($k = \frac{D-d}{l}$), độ dốc ($i = \tan\alpha = \frac{D-d}{2l} = \frac{k}{2}$).
  2. Bài 2: Tiện côn bằng dao rộng lưỡi (8 giờ: 1 lý thuyết, 7 thực hành): Kỹ thuật mài, gá dao theo dưỡng so dao; phương pháp gia công mặt côn ngoài và côn trong có chiều dài ngắn ($l < 20\text{ mm}$); kỹ thuật cắt thử và kiểm tra dưỡng; phân tích hiện tượng sai góc do mài gá dao hoặc rung động.
  3. Bài 3: Tiện côn bằng cách xoay xiên bàn trượt dọc phụ (16 giờ: 3 lý thuyết, 12 thực hành, 1 kiểm tra): Phương pháp điều chỉnh xoay bàn trượt dọc trên theo góc dốc $\alpha$; công thức tính toán lượng giác $\tan\alpha = \frac{D-d}{2l}$ kết hợp công thức kinh nghiệm $\alpha \approx 28{,}65 \times \frac{D-d}{l}$ (áp dụng khi $\alpha \le 11^\circ$); phương pháp dùng đồng hồ so rà trục côn mẫu; kỹ thuật tiến dao bằng tay khi tiện côn ngoài và côn trong có chiều dài $l \le 180\text{ mm}$.
  4. Bài 4: Tiện côn bằng cách xê dịch ngang ụ động (8 giờ: 1 lý thuyết, 7 thực hành): Phương pháp đánh lệch thân ụ động để gia công phôi dài có góc dốc nhỏ; công thức tính khoảng dịch chuyển đơn giản $S = L \times \frac{D-d}{2l}$ và công thức chính xác có tính đến đường kính lỗ tâm $n$: $S = (L - 4n) \times \frac{D-d}{2l}$; kỹ thuật gá phôi trên 2 mũi tâm kết hợp mũi tâm chỏm cầu và tốc truyền động; phương pháp tiến dao tự động dọc.
  5. Bài 5: Phương pháp tiện côn bằng thước côn (10 giờ: 2 lý thuyết, 7 thực hành, 1 kiểm tra): Cơ cấu dẫn hướng bàn dao bằng thước côn gá trên máy tiện; phương pháp gia công côn trong và côn ngoài cho sản xuất hàng loạt với chế độ chạy dao tự động.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học và lượng giác cơ khí: Xác định mối tương quan giữa các kích thước $D$ (đường kính lớn), $d$ (đường kính nhỏ), $l$ (chiều dài côn), $L$ (chiều dài toàn bộ chi tiết) với các đại lượng góc dốc $\alpha$, độ côn $k$, độ dốc $i$.
  • Hệ thống tiêu chuẩn kỹ thuật: Các thông số tiêu chuẩn của Côn Morse (Morse taper 0–6) và Côn Hệ Mét; hệ thống dung sai hình học mặt côn $IT$ và $it$.
  • Nguyên lý cắt gọt và chuyển động máy công cụ: Phân bố lực cắt khi dao tiếp xúc theo góc nghiêng, quan hệ giữa vận tốc cắt thay đổi dọc đường sinh mặt côn với độ cứng vững của hệ thống công nghệ (Máy – Dao – Gá – Chi tiết).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác mài dao tiện, gá dao ngang tâm máy; xoay bàn trượt dọc phụ chính xác theo vạch độ hoặc đồng hồ so; điều chỉnh dịch chuyển thân ụ động theo vạch chia/du xích bàn trượt ngang; thiết lập chế độ cắt ($v, s, t$) và sử dụng dung dịch trơn nguội.
  • Kỹ năng phân tích: Tính toán góc xoay bàn trượt, tính khoảng lệch ụ động $S$; phân tích dấu hiệu sai hỏng bề mặt (đường sinh không thẳng, sai góc dốc, lồi/lõm, độ nhám không đạt) để hiệu chỉnh công nghệ.
  • Kỹ năng đo kiểm và thực hành: Sử dụng thành thạo thước đo góc vạn năng, dưỡng đo góc phẳng, dưỡng điều chỉnh, calip trục, calip bạc, thước cặp hàm sắc và panme đo đường kính mặt côn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết và thực hành (10 giờ lý thuyết / 33 giờ thực hành):

  • Đối với người dạy:
    • Phương pháp lý thuyết: Sử dụng các phương pháp dạy học tích cực như thuyết trình ngắn, nêu vấn đề, hướng dẫn đọc tài liệu, thảo luận nhóm; kết hợp thiết bị trình chiếu (projector), bảng phấn, tranh vẽ và học cụ mô phỏng minh họa liên hệ với phần mềm AutoCAD.
    • Phương pháp thực hành: Phân chia học viên thành các nhóm nhỏ (2–3 người); giáo viên thực hiện thao tác mẫu, hướng dẫn trình tự gá đặt và sửa sai trực tiếp tại vị trí máy tiện; kiểm soát quy tắc an toàn lao động và vệ sinh công nghiệp.
  • Đối với người học:
    • Nghiên cứu bài học và tài liệu tham khảo trước khi lên lớp.
    • Thực hiện bài tập thực hành theo nhóm, phân công ghi chép và viết báo cáo kỹ thuật.
    • Tuân thủ quy định chuyên cần: phải tham dự tối thiểu 70% tổng thời lượng mô đun tích hợp (nếu vắng trên 30% thời lượng bắt buộc phải học lại).

Quy chế kiểm tra và đánh giá: Căn cứ theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Điểm quá trình (Trọng số 40%): Bao gồm kiểm tra thường xuyên (hệ số 1, hình thức vấn đáp/viết sau 10 giờ học) và kiểm tra định kỳ (hệ số 2, hình thức lý thuyết viết và thực hành thao tác trên máy sau 20 giờ).
  • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 45 giờ học theo hình thức vấn đáp kết hợp thực hành gia công chi tiết côn trên máy tiện.
  • Thang điểm: Đánh giá theo thang điểm 10, làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật

  • Cấu trúc nội dung chuẩn hóa theo khung nghề Trung cấp: Chương trình đào tạo chi tiết được thiết kế đồng bộ với hệ thống 35 môn học/mô đun nghề Cắt gọt kim loại, bảo đảm tính tiếp nối từ tiện trụ cơ bản đến các kỹ thuật tiện phức tạp.
  • Tích hợp các công thức thực hành xưởng: Cung cấp công thức kinh nghiệm tính nhanh góc dốc $\alpha = 28{,}65 \times \frac{D-d}{l}$ cho các trường hợp $\alpha \le 11^\circ$ khi không có sẵn bảng tra lượng giác tại xưởng; xây dựng công thức tính độ dịch chuyển ụ động chính xác có xét đến kích thước lỗ tâm ($S = [L - 4n]\frac{D-d}{2l}$).
  • Bảng hóa quy trình kiểm soát sai hỏng: Từng bài học đều có bảng đối chiếu dạng sai hỏng (sai góc côn, sai kích thước đường kính, đường sinh không thẳng, độ nhám không đạt), nguyên nhân công nghệ cụ thể và biện pháp phòng ngừa tương ứng.
  • Gắn kết với chi tiết cơ khí thực tế: Phân tích ứng dụng của mặt côn trên các sản phẩm công nghiệp như nòng ụ động, chuôi côn moóc của mũi khoan ruột gà, mũi khoét, mũi doa, trục gá, bạc lót côn và bánh răng côn.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Người học hệ Trung cấp hoặc Cao đẳng nghề Cắt gọt kim loại tại các trường đào tạo nghề kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học tiên quyết bao gồm:
    • Vẽ kỹ thuật (MH 07) và AutoCAD (MH 08) để đọc bản vẽ chi tiết côn.
    • Dung sai – Đo lường kỹ thuật (MH 10) để sử dụng dụng cụ đo (calip, thước đo góc, đồng hồ so).
    • Cơ kỹ thuật (MH 09) và Vật liệu cơ khí (MH 11) để tính toán chế độ cắt.
    • Kỹ thuật an toàn – Bảo hộ lao động (MH 13) và Nguội cơ bản (MĐ 14).
    • Tiện trụ ngắn, trụ bậc, tiện trụ dài (MĐ 15) để làm chủ thao tác vận hành máy tiện cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, lập giáo án tích hợp và tiêu chuẩn hóa bảng kiểm đánh giá kỹ năng thực hành nghề tiện.
  • Kỹ thuật viên, thợ tiện cơ khí: Dùng làm tài liệu tra cứu thông số Côn Morse, Côn Metric, phương pháp gá đặt và công thức căn chỉnh máy khi gia công mặt côn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học viên trình độ Trung cấp nghề Cắt gọt kim loại, đồng thời dùng làm tài liệu tham khảo cho giảng viên dạy nghề và công nhân cơ khí gia công trên máy tiện vạn năng.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học tiên quyết gồm Vẽ kỹ thuật (MH 07), Cơ kỹ thuật (MH 09), Dung sai – Đo lường (MH 10), Vật liệu cơ khí (MH 11) và mô đun Tiện trụ (MĐ 15) để nắm vững cách đọc bản vẽ, sử dụng dụng cụ đo và kỹ năng tiện cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu tiện thông thường?

Giáo trình phân loại rõ ràng 4 phương pháp công nghệ tiện côn theo giới hạn kích thước chi tiết (dao rộng bản cho $l < 20\text{ mm}$, xoay bàn trượt cho $l \le 180\text{ mm}$, dịch ụ động cho phôi dài góc nhỏ, thước côn cho sản xuất hàng loạt), kèm theo công thức tính nhanh và bảng xử lý sai hỏng chi tiết cho từng phương pháp.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Học viên cần đọc trước lý thuyết hình học ở Bài 1, tính toán trước góc xoay hoặc độ lệch $S$ trước khi vào xưởng, tuân thủ đúng quy trình cắt thử từ 2–5 mm để đo kiểm tra bằng dưỡng hoặc thước đo góc trước khi tiến hành cắt gọt toàn bộ chiều dài.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình trích dẫn và liên kết nội dung với các tài liệu tham khảo chuyên ngành:

  • Kỹ thuật Tiện – Đỗ Đức Cường (Bộ Cơ khí Luyện kim).
  • Kỹ thuật tiện – Tkhốp.
  • Hướng dẫn dạy tiện kim loại – Xlepinin. Ngoài ra, giáo trình sử dụng bản vẽ mô phỏng trên nền tảng AutoCAD để hỗ trợ trực quan hóa bài học.

Kết luận

Giáo trình Mô đun: Tiện côn (MĐ 21) của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp hệ thống kiến thức toàn diện về tính toán hình học, công nghệ gá đặt và phương pháp gia công mặt côn trên máy tiện cơ vạn năng.

Lộ trình học tập tiếp theo: Kiến thức và kỹ năng trong MĐ 21 là nền tảng trực tiếp để người học tiếp tục theo học các mô đun chuyên sâu trong chương trình đào tạo nghề Cắt gọt kim loại:

  • Tiện ren tam giác (MĐ 22), Tiện ren vuông (MĐ 23), Tiện ren thang (MĐ 24).
  • Tiện CNC cơ bản (MĐ 29).
  • Tiện lệch tâm, tiện định hình (MĐ 31).
  • Mài trụ ngoài, côn ngoài (MĐ 34).
  • Thực tập sản xuất tại doanh nghiệp (MĐ 35).

Tài liệu là một phần trong hệ thống học liệu chuyên ngành Cơ khí chế tạo, đáp ứng tiêu chuẩn kỹ năng nghề theo quy định hiện hành.
