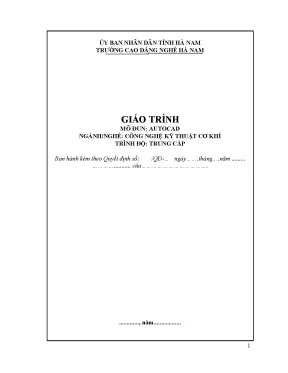

GIÁO TRÌNH MÔ ĐUN: AUTOCAD (MÃ SỐ: MĐ 08) – NGÀNH CÔNG NGHỆ KỸ THUẬT CƠ KHÍ

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun AutoCAD (mã số MĐ 08) do Ủy ban Nhân dân tỉnh Hà Nam ban hành và Trường Cao đẳng Nghề Hà Nam tổ chức biên soạn, do tác giả Đào Văn Hiệp làm chủ biên. Tài liệu thuộc hệ thống môn học/mô đun cơ sở nghề trong chương trình đào tạo ngành Công nghệ Kỹ thuật Cơ khí ở trình độ Trung cấp. Trong tiến trình đào tạo, mô đun MĐ 08 được bố trí giảng dạy sau khi người học đã hoàn thành môn học MH07.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học ba nhóm năng lực chuẩn đầu ra:

  • Kiến thức: Trình bày được tính năng và tiện ích của phần mềm AutoCAD; mô tả đầy đủ hệ thống giao diện, thanh công cụ, cú pháp các lệnh vẽ, các kỹ thuật biến đổi hình học và quy trình thiết lập bản vẽ kỹ thuật cơ khí theo mẫu.
  • Kỹ năng: Thao tác thành thạo việc cài đặt, khởi động, thiết lập môi trường vẽ; thực hiện chuẩn xác các nét vẽ cơ bản, các kỹ thuật hiệu chỉnh đối tượng, tạo mặt cắt, ghi kích thước và hoàn thiện bản vẽ kết cấu hàn cơ khí theo yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Hình thành khả năng làm việc độc lập hoặc phối hợp nhóm trong thiết kế bản vẽ; có trách nhiệm đối với chất lượng sản phẩm thiết kế; có khả năng giám sát, hướng dẫn và đánh giá kết quả thực hiện bản vẽ của bản thân và các thành viên.

Giáo trình được thiết kế với tổng thời lượng 30 giờ, bao gồm 8 giờ lý thuyết, 20 giờ thực hành/thí nghiệm/thảo luận/bài tập và 2 giờ kiểm tra. Nội dung tiếp cận theo cấu trúc phân tầng: từ cài đặt môi trường, thực hiện lệnh 2D cơ bản, quản lý lớp (Layer), đến các phép biến đổi, ghi kích thước dung sai và xuất bản vẽ.

Nội dung kiến thức cốt lõi (500-600 từ)

                              CẤU TRÚC PHÂN PHỐI NỘI DUNG (30 GIỜ)

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 7 bài học tuần tự:

  • Bài 1: Giới thiệu (2 giờ: 1 LT, 1 TH): Khái quát lịch sử phát triển qua các thế hệ AutoCAD (từ Version 2.1-Release 6 đến AutoCAD 2004). Phân tích cấu trúc giao diện: Menu Bar, Screen Menu, Toolbar, Drawing Area (con trỏ Crosshairs, ô chọn Pickbox, trục tọa độ X-Y), Command Window, Status Bar. Quy chuẩn hệ thống phím nóng chức năng (F1 trợ giúp, F2 màn hình văn bản, F3 bắt điểm thường trú OSNAP, F5 đổi mặt chiếu trục đo, F6 hiển thị tọa độ chuột, F7 lưới GRID, F8 khóa hướng ORTHO, F9 bước nhảy SNAP, F10 chế độ Polar) và các phím tắt quản lý tệp (Ctrl+N, Ctrl+O, Ctrl+S, Ctrl+P, Ctrl+Z, Ctrl+Y, Ctrl+Q). Trình bày các lệnh thiết lập bản vẽ: NEW, OPEN, SAVE/SAVE AS, UNITS, LIMITS (định nghĩa vùng vẽ chuẩn hệ mét Metric), SNAP.
  • Bài 2: Các lệnh cơ bản (8 giờ: 2 LT, 6 TH): Hướng dẫn các lệnh tạo đối tượng hình học 2D gồm đoạn thẳng (LINE), đường tròn (CIRCLE với 5 phương pháp: Center-Radius/Diameter, 3P, 2P, TTR, Tan-Tan-Tan), cung tròn (ARC qua 3 điểm, Start-Center-End, Start-Center-Angle, Start-Center-Length, Start-End-Radius...), elip (ELLIPSE điều khiển qua biến hệ thống PELLIPSE = 0 hoặc 1), đường đa tuyến (PLINE), đa giác đều (POLYGON nội tiếp/ngoại tiếp/theo cạnh), hình chữ nhật (RECTANG tích hợp Chamfer, Fillet, Width), đường cong NURBS (SPLINE với tham số Fit tolerance), điểm (POINT, DDPTYPE). Đồng thời, cung cấp hệ thống lệnh xóa và sửa đổi biên dạng: ERASE, TRIM, BREAK, EXTEND, CHAMFER.
  • Bài 3: Phép biến đổi hình, sao chép hình và quản lý bản vẽ theo lớp (6 giờ: 1 LT, 4 TH, 1 KT): Hệ thống lệnh biến đổi không gian: MOVE, ROTATE (sử dụng góc quay hoặc tham chiếu Reference), SCALE, MIRROR (điều khiển biến MIRRTEXT = 0 để chống đảo chữ), STRETCH (chọn đối tượng bằng Crossing Window để thay đổi kích thước mà vẫn giữ liên kết), COPY (tùy chọn Multiple), OFFSET, ARRAY/-ARRAY (dãy hình chữ nhật Rectangular và cực Polar), FILLET. Các lệnh quản lý lớp: LAYER (tạo lớp, quản lý màu Color, kiểu đường Linetype, độ dày LineWeight, trạng thái On/Off, Freeze/Thaw, Lock/Unlock), LINETYPE (nạp các kiểu Continuous, Hidden, Dashdot, Center), LTSCALE (điều chỉnh hệ số tỉ lệ đường nét).
  • Bài 4: Vẽ ký hiệu vật liệu, ghi và hiệu chỉnh văn bản (4 giờ: 1 LT, 3 TH): Thể hiện hình cắt và mặt cắt qua các lệnh FILL, BHATCH, HATCH, HATCHEDIT. Các lệnh định dạng chữ viết: STYLE, TEXT, DTEXT, MTEXT, QTEXT. Các lệnh tạo hình bổ trợ: XLINE, RAY, DONUT, TRACE, SOLID, MLINE, MLSTYLE, MLEDIT, và các phép toán Boole trên miền kín: REGION, UNION, SUBTRACT, INTERSECT, BOUNDARY.
  • Bài 5: Các lệnh và hiệu chỉnh kích thước (3 giờ: 1 LT, 2 TH, 1 KT): Bộ lệnh ghi kích thước kỹ thuật gồm DIMLINEAR, DIMRADIUS, DIMCENTER, DIMDIAMETER, DIMANGULAR, DIMORDINATE, DIMBASELINE, DIMCONTINUE, LEADER, và thiết lập dung sai cơ khí qua lệnh TOLERANCE.
  • Bài 6: Các lệnh hiệu chỉnh, các lệnh làm việc với khối (3 giờ: 1 LT, 2 TH): Kỹ thuật đóng gói đối tượng: BLOCK, ATTDEF, INSERT, MINSERT, WBLOCK, EXPLODE. Kỹ thuật chia đoạn: DIVIDE, MEASURE. Hiệu chỉnh đối tượng qua SELECT, CHANGE, DDGRIPS (OPTIONS), GROUP.
  • Bài 7: Trình bày và in bản vẽ trong AutoCAD (3 giờ: 1 LT, 2 TH): Các lệnh tra cứu thông số bản vẽ, điều khiển hiển thị màn hình và cấu hình thông số in ấn bản vẽ kỹ thuật (PLOT).
Bài học Tên bài Tổng số giờ Lý thuyết Thực hành / Bài tập Kiểm tra
Bài 1 Giới thiệu 2 1 1 0
Bài 2 Các lệnh cơ bản 8 2 6 0
Bài 3 Phép biến đổi hình, sao chép hình và quản lý bản vẽ theo lớp 6 1 4 1
Bài 4 Vẽ ký hiệu vật liệu, ghi và hiệu chỉnh văn bản 4 1 3 0
Bài 5 Các lệnh và hiệu chỉnh kích thước 3 1 2 1
Bài 6 Các lệnh hiệu chỉnh, các lệnh làm việc với khối 3 1 2 0
Bài 7 Trình bày và in bản vẽ trong AutoCAD 3 1 2 0
Tổng Toàn bộ mô đun MĐ 08 30 8 20 2

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các nguyên tắc và cơ chế tính toán trong phần mềm đồ họa kỹ thuật:

  • Các phương pháp nhập tọa độ điểm: Tọa độ tuyệt đối $(x,y)$ theo gốc $O(0,0)$; Tọa độ tương đối $(@x,y)$; Tọa độ cực $(d<\alpha)$; Tọa độ cực tương đối $(@d<\alpha)$; Nhập khoảng cách trực tiếp kết hợp hướng con trỏ (Direct Distance Entry) và chế độ Polar Tracking.
  • Nguyên lý quản lý thuộc tính theo lớp (Layer-based properties): Nguyên lý phân tách nét vẽ kỹ thuật theo tiêu chuẩn công nghiệp (nét liền đậm, nét đứt Hidden, đường tâm Center), kiểm soát độc lập khả năng hiển thị, chỉnh sửa và kết xuất thông qua các biến trạng thái Freeze và Lock.
  • Xử lý miền hình học và đường cong: Nguyên lý dựng đường cong NURBS qua lệnh SPLINE dựa trên các điểm điều khiển (Control Points) và độ lệch mịn (Fit tolerance); toán học Boole ứng dụng trong tạo miền kín (REGION).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác nhập lệnh bằng bàn phím (Command line), sử dụng phím nóng, kết hợp các phương thức truy bắt điểm đối tượng (OSNAP: FROM, END, MID, INT, PER, NODe).
  • Kỹ năng phân tích: Khả năng phân tích bản vẽ cơ khí thành các phần tử hình học cơ sở; lựa chọn phương pháp biến đổi hình học tối ưu (sử dụng điểm chuẩn Base point, phép chiếu đối xứng qua trục Mirror line hoặc mảng Array).
  • Kỹ năng thực hành nghề: Thiết kế và hoàn thiện bản vẽ các cụm chi tiết cơ khí, cụ thể là các bản vẽ kết cấu hàn, mayơ bánh răng và ghi chú dung sai gia công.

Phương pháp giảng dạy và học tập (300-350 từ)

Mô đun AutoCAD MĐ 08 được xây dựng dựa trên phương pháp kết hợp giữa truyền thụ kiến thức nguyên lý và rèn luyện kỹ năng thực hành thao tác trên máy tính:

  • Tỷ trọng phân bổ thời gian: Toàn bộ mô đun có tổng thời lượng 30 giờ, trong đó thực hành và làm bài tập chiếm 20 giờ (tương đương 66.7%), lý thuyết chiếm 8 giờ (26.7%), và kiểm tra đánh giá chiếm 2 giờ (6.6%). Mô hình này ưu tiên việc hình thành kỹ năng phản xạ lệnh trực tiếp trên phần mềm.
  • Hệ thống bài tập thực hành ứng dụng: Sau mỗi bài học lý thuyết, người học phải thực hiện các bài tập vẽ ứng dụng với độ phức tạp tăng dần:
    • Bài 1: Dựng hình bằng lệnh LINE kết hợp tọa độ tương đối (Hình 1.d đến Hình 1.f); ứng dụng tọa độ cực tương đối (Hình 2.b); kết hợp LINE, CIRCLE, ARC, PLINE (Hình 3.b, 4.b, 5.b); dựng hình sử dụng RECTANG, POLYGON phối hợp các phương thức truy bắt điểm FROM, END, MID, INT, PER (Hình 6.m, Hình 7.h).
    • Bài 2 và Bài 3: Thực hành các lệnh hiệu chỉnh xén đối tượng, vát mép CHAMFER, bo tròn FILLET, và ứng dụng lệnh STRETCH để hiệu chỉnh chiều rộng mayơ bánh răng.
  • Phương pháp đánh giá (Assessment methods): Đánh giá quá trình được thực hiện thông qua 2 bài kiểm tra định kỳ (1 giờ tại Bài 3 và 1 giờ tại Bài 5) nhằm đo lường năng lực dựng hình, quản lý lớp và ghi kích thước kỹ thuật. Kết quả đánh giá dựa trên mức độ chuẩn xác của kích thước, việc phân lớp đúng quy chuẩn và thời gian hoàn thành bản vẽ.
  • Hướng dẫn tự học: Người học sử dụng hệ thống câu hỏi lý thuyết ở cuối mỗi bài (như phân tích cấu trúc màn hình, nêu công dụng và cú pháp các lệnh, phân biệt trạng thái Freeze/Off của Layer) kết hợp thực hành lại các bản vẽ mẫu để củng cố kỹ năng.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện các nội dung cập nhật về kỹ thuật và khả năng tương thích của phần mềm AutoCAD trong môi trường thiết kế kỹ thuật:

  • Lịch sử và tính tương thích của hệ điều hành: Tài liệu hệ thống hóa sự phát triển của AutoCAD từ các phiên bản chạy trên môi trường DOS (Version 2.1-Release 6 đến Release 13) đến các phiên bản chạy hoàn toàn trên nền tảng Microsoft Windows (khởi đầu từ Release 14, tiếp nối qua AutoCAD 2000, AutoCAD 2002 và AutoCAD 2004). Phần mềm loại bỏ hoàn toàn các hạn chế của nền tảng DOS, chuẩn hóa giao diện đồ họa cửa sổ và hộp thoại tương tác.
  • Tích hợp môi trường liên kết dữ liệu (OLE): Giáo trình trình bày khả năng xuất và nhúng bản vẽ AutoCAD trực tiếp vào các ứng dụng văn phòng (Microsoft Office) dưới dạng OLE (Object Linking and Embedding). Tính năng này phục vụ trực tiếp cho việc lập hồ sơ thiết kế kỹ thuật có kèm theo thuyết minh và tài liệu bảo vệ dự án.
  • Ứng dụng mô hình hóa và liên kết ngành:
    • Tạo lập khối mô hình không gian 3 chiều làm cơ sở xuất dữ liệu cho các phần mềm đồ họa, xử lý ảnh màu và mô phỏng hoạt cảnh công trình.
    • Thiết lập bản đồ nền nhập ảnh phục vụ bổ sung các thuộc tính phi địa lý trong Hệ thống thông tin địa lý (GIS).
    • Ứng dụng lệnh SPLINE tạo các đường cong NURBS phục vụ thiết kế vỏ tàu thuyền, khung sườn ô tô và đường đồng mức trắc địa.
  • Chuẩn hóa hệ thống đo lường: Bản vẽ được thiết lập trực tiếp trên hệ đo lường chuẩn mét (Metric) với kích thước vùng vẽ mặc định tương ứng khổ giấy tiêu chuẩn ($420 \times 297\text{ mm}$), liên kết tỷ lệ đường nét LTSCALE tự động theo đơn vị mm thực tế.

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được biên soạn phục vụ cho các nhóm đối tượng và mục đích cụ thể trong hệ thống đào tạo nghề:

  • Học sinh, sinh viên: Sinh viên theo học hệ Trung cấp nghề ngành Công nghệ Kỹ thuật Cơ khí. Giáo trình cung cấp kiến thức nền tảng để người học phát triển tư duy thiết kế và khả năng sáng tạo trong lĩnh vực cơ khí chế tạo máy.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học MH07 trong chương trình đào tạo cơ sở nghề trước khi tiếp thu mô đun MĐ 08. Đồng thời, cần nắm vững các nguyên tắc cơ bản của môn Vẽ kỹ thuật cơ khí để đọc hiểu bản vẽ.
  • Giảng viên: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ phân bổ thời lượng 30 giờ theo đúng tiến trình 7 bài học và xây dựng ngân hàng bài tập thực hành kết cấu hàn.
  • Đào tạo ngắn hạn và tham khảo chuyên môn: Giáo trình được sử dụng làm tài liệu tham khảo cho các khóa bồi dưỡng nghề ngắn hạn, công nhân kỹ thuật tại các xưởng gia công cơ khí, cán bộ quản lý kỹ thuật và các đơn vị sử dụng lao động cần chuẩn hóa kỹ năng thiết kế 2D trên máy tính.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn cho học sinh, sinh viên hệ Trung cấp ngành Công nghệ Kỹ thuật Cơ khí, đồng thời phù hợp làm tài liệu bồi dưỡng kỹ năng cho công nhân kỹ thuật cơ khí và người học các khóa ngắn hạn.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải học xong môn học MH07 theo chương trình đào tạo và có kiến thức về đọc hiểu bản vẽ kỹ thuật cơ khí cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu hướng dẫn AutoCAD tổng quát?

Tài liệu tập trung trực tiếp vào nghiệp vụ gia công cơ khí (thiết kế kết cấu hàn, mayơ bánh răng), giải thích chi tiết các biến hệ thống kỹ thuật (PELLIPSE, MIRRTEXT, LTSCALE), cung cấp cú pháp dòng lệnh song song với giao diện menu, và hướng dẫn quy trình ghi kích thước kèm dung sai cơ khí (TOLERANCE).

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần học thuộc bảng phím nóng (F1–F10, Ctrl+N/O/S/P/Z), tuân thủ việc nhập lệnh qua dòng Command line, và giải quyết tuần tự hệ thống bài tập thực hành từ cơ bản (Hình 1.d đến Hình 5.b) đến nâng cao (Hình 6.m, Hình 7.h).

5. Có những tài liệu bổ trợ nào được nêu trong giáo trình?

Giáo trình đi kèm danh mục tài liệu tham khảo chuyên ngành tại trang 78 và hệ thống hình vẽ bài tập ứng dụng kết cấu hàn được tích hợp trực tiếp sau mỗi bài học.

Kết luận (150 từ)

Giáo trình mô đun AutoCAD (Mã số: MĐ 08) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu đào tạo chuyên môn có cấu trúc chặt chẽ, gắn kết giữa lý thuyết câu lệnh và kỹ thuật thiết kế cơ khí thực tế.

Tiến trình học tập được định hình qua 7 giai đoạn:

  1. Thiết lập môi trường và bản vẽ chuẩn Metric (Bài 1)
  2. Làm chủ các lệnh vẽ và sửa đổi hình học 2D (Bài 2)
  3. Biến đổi hình và quản lý cấu trúc bản vẽ theo Layer (Bài 3)
  4. Thể hiện mặt cắt, hình cắt và văn bản kỹ thuật (Bài 4)
  5. Ghi kích thước và chỉ dẫn dung sai cơ khí (Bài 5)
  6. Đóng gói khối Block và hiệu chỉnh nâng cao (Bài 6)
  7. Tra cứu và xuất bản vẽ in ấn kỹ thuật (Bài 7)

Tài liệu là căn cứ chuyên môn giúp người học hoàn thiện kỹ năng đồ họa 2D, phục vụ công tác thiết kế và chế tạo trong ngành Công nghệ Kỹ thuật Cơ khí.
