GIỚI THIỆU HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT (MÃ MÔN ĐUN: MĐTC17011021)

Tổng quan về giáo trình (250-300 từ)

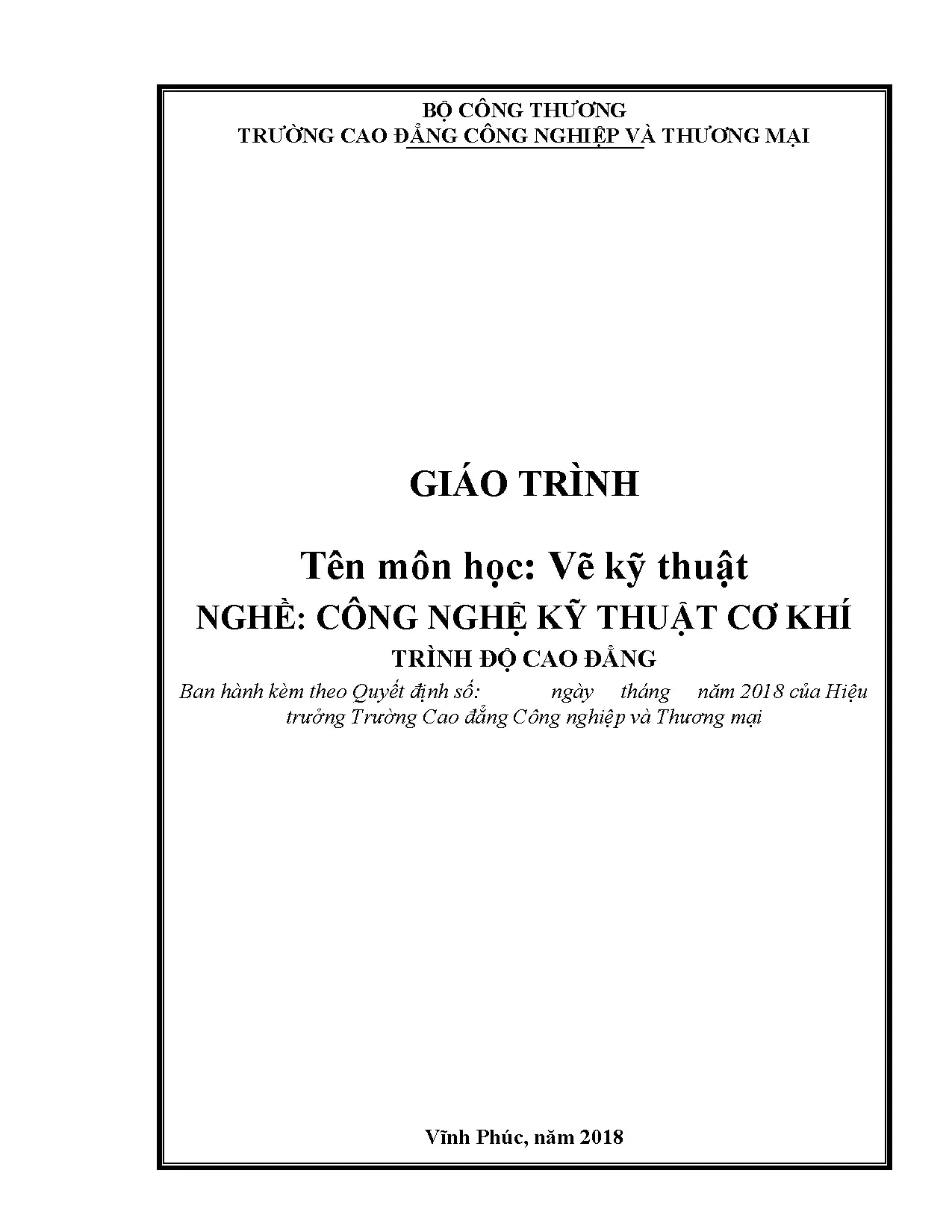

Giáo trình Vẽ kỹ thuật (mã môn đun: MĐTC17011021) được Trường Cao đẳng Công nghiệp và Thương mại (Bộ Công Thương) ban hành năm 2018, phục vụ chương trình đào tạo nghề Công nghệ Kỹ thuật Cơ khí và Cắt gọt kim loại ở trình độ Cao đẳng. Về mặt vị trí trong chương trình đào tạo, môn học được bố trí trước các môn học và mô đun chuyên môn nghề, đóng vai trò là học phần lý thuyết cơ sở nghề bắt buộc nhằm trang bị ngôn ngữ kỹ thuật nền tảng cho người học.

Mục tiêu đào tạo của giáo trình được xác định qua các chuẩn đầu ra cụ thể: người học có khả năng phân tích bản vẽ chi tiết và bản vẽ lắp; vẽ được các chi tiết cơ khí; tách chi tiết từ bản vẽ lắp; lập bản vẽ lắp đơn giản; đồng thời vận dụng đúng quy chuẩn kỹ thuật để tiếp thu các mô đun chuyên môn tiếp theo. Về cấu trúc, giáo trình được thiết kế với tổng thời lượng 60 giờ học, gồm 1 Bài mở đầu và 7 bài học chuyên đề được phân bổ thành 27 giờ lý thuyết, 30 giờ bài tập thực hành và 3 giờ kiểm tra định kỳ.

Cách tiếp cận của tài liệu dựa trên nguyên tắc kết hợp giữa hệ thống Tiêu chuẩn Việt Nam (TCVN), Tiêu chuẩn Quốc tế (ISO) với phương pháp dựng hình học và diễn họa không gian. Điểm đặc trưng của giáo trình là tính thực hành quy chuẩn, hướng dẫn chi tiết từ kỹ thuật sử dụng dụng cụ vẽ thủ công (ván vẽ nẹp gỗ cứng, thước chữ T, bộ ê ke 45° và 60°, com pa đo/vẽ, thước cong, bút chì dải độ cứng H đến B) đến việc trình bày hai dạng khung tên sử dụng trong trường học (9 ô) và trong thực tế sản xuất công nghiệp (22 ô).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Chương trình giáo trình gồm 8 phần nội dung chính với sự phát triển logic từ tiêu chuẩn cơ sở, dựng hình học phẳng đến mô hình hóa không gian và bản vẽ chuyên ngành:

  • Bài mở đầu (1 giờ lý thuyết): Giới thiệu mục đích, yêu cầu môn học, các loại dụng cụ vẽ (ván vẽ phẳng, thước chữ T, bộ ê ke 45° và 60°, com pa vẽ, com pa đo, thước cong) và vật liệu vẽ. Trình bày các tiêu chuẩn bản vẽ kỹ thuật: khổ giấy A0 đến A4 và khổ phụ (TCVN 7285:2003 / ISO 5457:1999); khung vẽ và khung tên học đường 9 ô, khung tên sản xuất 22 ô (TCVN 3821-83, TCVN 3827-83); tỷ lệ vẽ phóng to, nguyên hình, thu nhỏ (TCVN 7286:2003 / ISO 5455:1979); đường nét (TCVN 8-20:2002 / ISO 128-24:1999); chữ và số khổ từ 2,5 đến 40 mm kiểu A và kiểu B (TCVN 7284-0:2003 / ISO 3098-0:1997); quy tắc ghi kích thước (TCVN 5708:1993 / ISO 129:1985); cùng trình tự lập bản vẽ qua hai giai đoạn vẽ mờ và tô đậm.
  • Bài 1: Vẽ hình học (6 giờ: 3 lý thuyết, 3 bài tập): Hướng dẫn dựng đường thẳng song song, vuông góc, chia góc, chia đều đoạn thẳng (chia 5 phần bằng nhau theo định lý Thales), chia đều đường tròn thành 3, 4, 5, 6, 8, 10 phần, dựng đa giác đều nội tiếp, vẽ Elíp theo hai trục và phương pháp vẽ nối tiếp (tiếp xúc ngoài, tiếp xúc trong giữa đường thẳng với đường tròn và giữa hai đường tròn).
  • Bài 2: Hình chiếu vuông góc (5 giờ: 3 lý thuyết, 2 bài tập): Trình bày phép chiếu xuyên tâm, phép chiếu song song (xiên góc, vuông góc) và phương pháp chiếu vuông góc Monge trên 3 mặt phẳng chiếu. Phân tích hình chiếu của điểm, đường thẳng, mặt phẳng và các khối hình học cơ bản (khối đa diện, hình hộp chữ nhật, hình lăng trụ đứng, khối tròn).
  • Bài 3: Biểu diễn vật thể (10 giờ: 4 lý thuyết, 5 bài tập, 1 kiểm tra): Phương pháp thể hiện hình chiếu, hình cắt, mặt cắt và hình trích để diễn tả kết cấu bên trong của vật thể.
  • Bài 4: Hình chiếu trục đo (9 giờ: 4 lý thuyết, 5 bài tập): Khái niệm, phân loại các hệ hình chiếu trục đo và phương pháp dựng hình chiếu trục đo ba chiều từ các hình chiếu vuông góc.
  • Bài 5: Vẽ quy ước các mối ghép cơ khí (8 giờ: 4 lý thuyết, 4 bài tập): Quy tắc biểu diễn quy ước đối với mối ghép ren, mối ghép then, then hoa, chốt định vị, mối ghép hàn và đinh tán.
  • Bài 6: Bánh răng – lò xo (10 giờ: 4 lý thuyết, 5 bài tập, 1 kiểm tra): Các thông số hình học của bánh răng trụ; quy ước vẽ bánh răng đơn và quy ước vẽ ăn khớp của các bộ truyền bánh răng trụ, bánh răng côn, trục vít - bánh vít và các dạng lò xo.
  • Bài 7: Bản vẽ chi tiết – bản vẽ lắp (11 giờ: 4 lý thuyết, 6 bài tập, 1 kiểm tra): Quy trình đọc và lập bản vẽ chi tiết; phân tích bản vẽ lắp cụm cơ khí và phương pháp tách chi tiết đơn lẻ từ bản vẽ lắp.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng dựa trên ba trụ cột lý thuyết:

  • Hệ thống tiêu chuẩn hóa kỹ thuật: Tuân thủ các tiêu chuẩn TCVN và ISO trong trình bày kỹ thuật (khổ giấy, đường nét, tỷ lệ, chữ số, khung tên, ghi kích thước).
  • Lý thuyết hình học không gian và phép chiếu: Nền tảng phép chiếu vuông góc trên ba mặt phẳng hình chiếu (đứng, bằng, cạnh) nhằm xác định vị trí không gian của điểm, đoạn thẳng, mặt phẳng và khối hình học.
  • Nguyên lý tiếp xúc hình học: Định lý 1 và Định lý 2 về tiếp xúc hình học phẳng làm cơ sở tính toán khoảng cách tâm và xác định tiếp điểm trong kỹ thuật vẽ nối tiếp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Sử dụng phối hợp ván vẽ, thước chữ T để kẻ đường ngang, ê ke 45°/60° để vẽ đường đứng và đường xiên, com pa đo/vẽ để định kích thước, và thước cong để vẽ biên dạng elip.
  • Kỹ năng phân tích và đọc bản vẽ: Nhận diện các loại đường nét theo thứ tự ưu tiên (nét liền đậm A1 cho cạnh thấy, nét đứt F1 cho cạnh khuất, nét gạch chấm G2 cho đường trục đối xứng, G4 cho mặt chia bánh răng); phân tích cấu trúc cụm máy và bóc tách chi tiết từ bản vẽ lắp.
  • Kỹ năng thực hành quy chuẩn: Lập bản vẽ theo quy trình 2 bước: vẽ mờ bằng chì H/HB, kiểm tra độ chính xác và tô đậm bằng chì mềm B/2B theo trình tự quy định từ đường tâm, cung tròn, đường ngang đến đường đứng và đường xiên.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Vẽ kỹ thuật áp dụng phương pháp đào tạo tích hợp giữa lý thuyết tiêu chuẩn và rèn luyện kỹ năng thực hành theo tỷ lệ: 27 giờ lý thuyết (chiếm 45%), 30 giờ bài tập thực hành (chiếm 50%) và 3 giờ kiểm tra đánh giá (chiếm 5%). Tiến trình sư phạm được thiết kế theo hướng diễn dịch từ quy tắc tiêu chuẩn đến các bài toán dựng hình cụ thể, sau đó mở rộng sang mô hình hóa không gian và biểu diễn các kết cấu cơ khí thực tế.

Hệ thống bài tập trong giáo trình được phân bố theo từng chuyên đề với độ phức tạp tăng dần. Ở phần hình học cơ bản, người học thực hiện các bài tập dựng đường thẳng song song, vuông góc, chia đoạn thẳng AF thành 5 phần bằng nhau, chia góc AOB, chia đều đường tròn để dựng ngũ giác đều nội tiếp (bán kính $R = CN$), bát giác đều nội tiếp, và vẽ tiếp tuyến chung trong/ngoài của hai đường tròn bán kính $R_1, R_2$. Ở phần nâng cao, bài tập yêu cầu dựng hình chiếu 3 mặt phẳng của các khối lăng trụ đứng, hình hộp chữ nhật, vẽ quy ước mối ghép ren, mối ghép then hoa, cặp bánh răng ăn khớp, và lập bản vẽ chi tiết hoàn chỉnh từ bản vẽ lắp.

Phương thức đánh giá kết quả học tập được thực hiện qua 3 bài kiểm tra định kỳ (mỗi bài 1 giờ) đặt tại Bài 3 (Biểu diễn vật thể), Bài 6 (Bánh răng – lò xo) và Bài 7 (Bản vẽ chi tiết – bản vẽ lắp). Tiêu chí đánh giá tập trung vào độ chính xác kích thước, sự tuân thủ quy định về đường nét (tỉ số bề rộng nét đậm so với nét mảnh không nhỏ hơn 2:1), đúng khổ chữ, và kỹ năng bố cục khung tên theo TCVN 3821-83. Về hướng dẫn tự học, giáo trình yêu cầu người học thực hiện đúng hai giai đoạn vẽ (dùng bút chì cứng H/HB để vẽ mờ, kiểm tra trước khi tô đậm bằng bút chì mềm B/2B) và trả lời đầy đủ hệ thống câu hỏi lý thuyết cuối mỗi bài học.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật phiên bản 2018 thể hiện tính cập nhật thông qua việc chuyển đổi và áp dụng đồng bộ hệ thống Tiêu chuẩn Quốc gia (TCVN) tương đương với Tiêu chuẩn Quốc tế (ISO), thay thế các tiêu chuẩn cũ:

  • Tiêu chuẩn khổ giấy TCVN 7285:2003 (tương đương ISO 5457:1999) thay thế cho tiêu chuẩn TCVN 2-74, quy định rõ quy cách trình bày các khổ giấy chính từ A0 (1189 x 841 mm) đến A4 (297 x 210 mm) và các khổ giấy phụ tạo thành từ bội số của A4.
  • Tiêu chuẩn tỷ lệ TCVN 7286:2003 (tương đương ISO 5455:1979) thay thế cho TCVN 3-74, phân định rõ các dãy tỷ lệ thu nhỏ (1:2, 1:2,5, 1:5, 1:10...), tỷ lệ nguyên hình (1:1) và tỷ lệ phóng to (2:1, 2,5:1, 5:1, 10:1...).
  • Tiêu chuẩn đường nét TCVN 8-20:2002 (tương đương ISO 128-24:1999) xác lập dãy chiều rộng nét vẽ từ 0,18 mm đến 2,0 mm và quy định cụ thể 10 nhóm nét vẽ (từ nhóm A đến nhóm K).
  • Tiêu chuẩn chữ viết TCVN 7284-0:2003 (tương đương ISO 3098-0:1997) quy định thông số chữ kiểu A ($d = 1/14h$) và kiểu B ($d = 1/10h$).
  • Tiêu chuẩn ghi kích thước TCVN 5708:1993 (tương đương ISO 129:1985) quy định đơn vị đo mm và các ký hiệu $\varnothing$, $R$, $S\varnothing$, $SR$, dấu hình vuông.

Về mặt ứng dụng công nghiệp, giáo trình cung cấp song song hai mẫu khung tên: mẫu khung tên học đường gồm 9 ô thông tin phục vụ học tập, và mẫu khung tên công nghiệp gồm 22 ô thông tin theo quy định TCVN 3821-83 và TCVN 3827-83 (bao gồm các mục kiểm soát người can bản vẽ, ký hiệu miền tờ giấy, bảng ghi sửa đổi, cơ quan phát hành), đáp ứng yêu cầu quản lý hồ sơ kỹ thuật trong sản xuất cơ khí.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên mục tiêu: Tài liệu được biên soạn cho sinh viên năm thứ nhất trình độ Cao đẳng thuộc khối ngành Công nghệ Kỹ thuật Cơ khí, chuyên ngành Cắt gọt kim loại và các ngành kỹ thuật chế tạo liên quan.
  • Yêu cầu kiến thức tiên quyết: Người học cần nắm vững kiến thức toán học cơ bản về hình học phẳng và hình học không gian ở cấp trung học phổ thông (như tính chất tam giác, đường tròn, tiếp tuyến, các phép chiếu cơ bản); giáo trình không yêu cầu kiến thức kỹ thuật chuyên ngành trước khi học.
  • Phạm vi sử dụng đối với giảng viên: Tài liệu cung cấp khung giảng dạy 60 giờ cho giảng viên chuyên ngành cơ khí tại các trường cao đẳng và trung cấp kỹ thuật, làm căn cứ xây dựng giáo án lý thuyết, bài tập thực hành và đề kiểm tra định kỳ cho mô đun MĐTC17011021.
  • Tự học và tra cứu kỹ thuật: Thợ kỹ thuật, kỹ thuật viên xưởng cơ khí có thể sử dụng giáo trình để tra cứu quy chuẩn đường nét, bảng tra khổ chữ, quy cách ghi kích thước và các ký hiệu quy ước mối ghép cơ khí trong quá trình đọc bản vẽ gia công.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng nghề Công nghệ Kỹ thuật Cơ khí, Cắt gọt kim loại, cùng các kỹ thuật viên cơ khí cần tài liệu quy chuẩn về phương pháp lập và đọc bản vẽ kỹ thuật theo tiêu chuẩn TCVN/ISO.

2. Cần trang bị kiến thức nền nào trước khi học?

Người học chỉ cần nắm vững các kiến thức hình học phẳng và hình học không gian cơ bản trong chương trình trung học phổ thông để thực hiện các phép dựng hình, chia đoạn thẳng, chia đường tròn và xác định giao tuyến.

3. Điểm khác biệt của giáo trình này là gì?

Giáo trình tích hợp hệ thống Tiêu chuẩn Quốc gia mới tương đương tiêu chuẩn quốc tế ISO (TCVN 7285:2003, TCVN 7286:2003, TCVN 8-20:2002), đồng thời cung cấp đầy đủ bảng khung tên sản xuất công nghiệp 22 ô thông số theo TCVN 3821-83 song song với khung tên giảng đường.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần trang bị đầy đủ dụng cụ vẽ chuyên dụng (ván vẽ nẹp gỗ cứng, thước chữ T, ê ke 45° và 60°, com pa đo/vẽ, bút chì H và B), tuân thủ đúng 2 giai đoạn vẽ (vẽ mờ bằng bút chì H, kiểm tra, sau đó tô đậm bằng bút chì B theo thứ tự từ đường tâm đến đường bao) và hoàn thành đầy đủ bài tập dựng hình ở mỗi bài học.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp hệ thống bảng biểu tiêu chuẩn (Bảng 1-1 về khổ giấy, Bảng 1-2 về 10 loại đường nét, Bảng 1-3 về kích thước chữ viết), các bảng quy trình hướng dẫn từng bước vẽ nối tiếp (Bảng 2-2, 2-3a/b, 2-4a/b/c) và danh mục tài liệu tham khảo chuyên ngành tại trang 156.

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật (Mã môn đun: MĐTC17011021) của Trường Cao đẳng Công nghiệp và Thương mại cung cấp hệ thống kiến thức quy chuẩn về ngôn ngữ giao tiếp kỹ thuật trong lĩnh vực cơ khí chế tạo. Tài liệu định hình lộ trình học tập gồm 60 giờ: bắt đầu từ việc làm chủ dụng cụ, tuân thủ các tiêu chuẩn TCVN/ISO (khổ giấy, đường nét, tỷ lệ, kích thước), rèn luyện kỹ năng dựng hình học phẳng, phát triển tư duy không gian qua phép chiếu vuông góc và hình chiếu trục đo, cho đến kỹ năng chuyên sâu về vẽ quy ước mối ghép, bánh răng, lò xo và đọc tách bản vẽ lắp cơ khí. Người học có thể tham khảo thêm các tiêu chuẩn TCVN liên quan và danh mục tài liệu tham khảo kỹ thuật được nêu tại trang 156 của giáo trình.
