TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: VẬN HÀNH THIẾT BỊ TÁCH DẦU KHÍ

Tổng quan về giáo trình

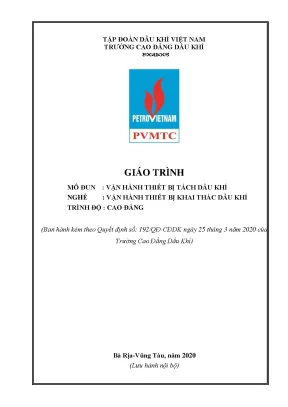

Giáo trình Mô đun: Vận hành thiết bị tách dầu khí (Mã mô đun: KKT19MĐ54) là tài liệu đào tạo chuyên môn chính khóa thuộc chương trình đào tạo nghề Vận hành thiết bị khai thác dầu khí ở trình độ Cao đẳng, được ban hành kèm theo Quyết định số 192/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do nhóm tác giả gồm Kỹ sư Lê Thùy Dung (Chủ biên), Nguyễn Ngọc Thanh Trung và Phạm Hữu Tài trực tiếp biên soạn tại Bà Rịa - Vũng Tàu.

Trong khung chương trình đào tạo chuyên môn gồm 86 tín chỉ (2025 giờ), mô đun KKT19MĐ54 có thời lượng 4 tín chỉ, tương đương 105 giờ đào tạo (bao gồm 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra). Mô đun này giữ vị trí mắt xích kỹ thuật chuyên sâu, được bố trí giảng dạy sau các môn học cơ sở kỹ thuật và địa chất, đồng thời đóng vai trò tiên quyết trước khi người học tiếp cận các mô đun thực hành nâng cao như Vận hành hệ thống khai thác trên mô hình 1 (KKT19MĐ58) và Vận hành hệ thống khai thác trên mô hình 2 (KKT19MĐ59).

Mục tiêu học tập của giáo trình được cấu trúc hóa theo ba nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1, A2): Người học trình bày được định nghĩa, phân loại, nguyên lý tách pha; phân tích các yếu tố công nghệ ảnh hưởng và giải thích chi tiết cấu tạo, nguyên lý hoạt động của các hệ thống thiết bị tách hai pha, ba pha.
  • Chuẩn kỹ năng (B1): Đọc và xác định chính xác vị trí thiết bị trên bản vẽ sơ đồ công nghệ (P&ID) và trên hệ thống khai thác thực địa; thực hiện quy trình vận hành trực tiếp bằng tay tại xưởng cũng như điều khiển tự động hóa trên phòng mô hình mô phỏng; nhận diện và xử lý các sự cố công nghệ phát sinh.
  • Năng lực tự chủ và trách nhiệm (C1, C2, C3): Tuân thủ tuyệt đối quy định an toàn lao động, phòng cháy chữa cháy; chấp hành quy trình kỹ thuật liên quan đến cơ khí, điện, tự động hóa; chịu trách nhiệm cá nhân đối với sự vận hành an toàn của thiết bị.

Giáo trình được tiếp cận theo hướng mô-đun hóa tích hợp giữa lý thuyết và kỹ năng nghề nghiệp, trong đó thời lượng thực hành chiếm 82,8% tổng chương trình. Điểm đặc thù của tài liệu là sự liên kết trực tiếp với dữ liệu khai thác thực tế tại Việt Nam, tiêu biểu như đặc tính lưu chất mỏ Bạch Hổ, hệ thống công nghệ giàn khai thác cố định và các tàu kho chứa, xử lý, xuất dầu không cố định (FPSO Sông Đốc, FPSO Armada).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được phân chia cụ thể thành 3 bài học với tiến trình sư phạm đi từ cơ sở lý thuyết, phân tích cấu tạo chi tiết đến thực hành vận hành chuyên sâu:

[Bài 1: Khái quát về thiết bị tách dầu khí] (2 giờ LT)
[Bài 2: Cấu tạo và nguyên lý hoạt động của các loại thiết bị tách dầu khí] (10 giờ LT)
[Bài 3: Vận hành thiết bị tách dầu khí] (2 giờ LT + 87 giờ TH + 4 giờ KT)
  • Bài 1: Khái quát về thiết bị tách dầu khí (2 giờ lý thuyết): Cung cấp khái niệm về thiết bị tách như một bình áp lực thực hiện phân tách lưu chất giếng (dầu, khí, nước và tạp chất cơ học). Phân loại bình tách theo chức năng gồm thiết bị 2 pha, 3 pha, dạng bẫy (slugcatcher), bình lọc tách lỏng (knockout), bình tách giãn nở nhiệt độ thấp; phân loại theo hình học gồm dạng trụ đứng, trụ ngang và hình cầu. Phân tích tác động của các thông số áp suất, nhiệt độ, tỷ trọng dầu mỏ ($D_4^{20}$, $D_4^{15}$, độ $^\circ\text{API}$) cùng các trở ngại vận hành như dầu nhiều bọt, cặn paraffin, hydrat đường ống, khí ăn mòn ($\text{H}_2\text{S}$, $\text{CO}_2$).
  • Bài 2: Cấu tạo và nguyên lý hoạt động của các loại thiết bị tách dầu khí (10 giờ lý thuyết): Đi sâu vào cấu tạo tiêu chuẩn 5 thành phần chính của bình tách (ngăn tách chính, ngăn làm sạch khí, ngăn thu dầu, ngăn chắn nước, hệ thống điều khiển). Khảo sát cấu tạo và vai trò của các chi tiết bên trong (internals) như tấm đổi hướng (inlet diverter), thiết bị tạo xoáy ly tâm cửa vào, bộ khử mù (mist extractor kiểu tấm cánh vane type, kiểu lưới đệm wire mesh). Phân tích chi tiết nguyên lý cơ học phân tách dầu - khí (lắng trọng lực theo quy luật Stokes, va đập quán tính, đổi hướng dòng, đổi vận tốc, lực ly tâm, đông kết kết tụ coalescence, lọc thấm) và các giải pháp tách khí khỏi dầu (lắng mỏng, rung động cơ học, nung nóng cưỡng bức). Mô tả hình học và nguyên lý của bình tách đứng, ngang, cầu 2 pha và 3 pha trong cụm manifold và hệ thống thu gom.
  • Bài 3: Vận hành thiết bị tách dầu khí (93 giờ: 2 giờ lý thuyết, 87 giờ thực hành, 4 giờ kiểm tra): Tập trung vào thao tác công nghệ thực tế. Nội dung bao gồm kỹ thuật kiểm soát và điều chỉnh mức chất lỏng trong bình tách 2 pha và 3 pha thông qua hệ thống phao cơ học, đòn bẩy, bờ tràn (weir); kỹ thuật điều chỉnh áp suất bằng van tác dụng trực tiếp, van lò xo và van màng khí nén; công nghệ phân tách nhiều cấp (cao áp - HP, trung áp - MP, thấp áp - LP); thực hiện quy trình chuẩn chuẩn bị, khởi động, vận hành ổn định, đo lường lưu lượng, dừng hệ thống và xử lý sự cố kẹt van, tắc đường ống do tạo hydrate hoặc đóng cặn paraffin.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật vững chắc dựa trên:

  1. Nhiệt động học và cân bằng pha lỏng - hơi: Sự biến đổi pha của hỗn hợp hydrocacbon nhiều cấu tử theo nhiệt độ và áp suất, sự thay đổi áp suất hơi riêng phần của từng cấu tử và sự giải phóng khí hòa tan khi suy giảm áp suất vỉa.
  2. Cơ học lưu chất và lắng trọng lực: Sự chênh lệch tỷ trọng giữa pha khí và pha lỏng (ở điều kiện chuẩn, tỷ trọng hạt hydrocacbon lỏng gấp 400 - 1600 lần khí tự nhiên; ở áp suất làm việc 53 at, tỷ trọng lỏng chỉ gấp 6 - 10 lần khí). Ứng dụng quán tính, vận tốc lắng tới hạn của các hạt lỏng có đường kính lớn hơn hoặc bằng $100,\mu\text{m}$, tác dụng của trường lực ly tâm trong ống dẫn dòng xoáy tròn.
  3. Hiện tượng bề mặt và hóa lý dầu mỏ: Ảnh hưởng của độ nhớt động học, sức căng bề mặt đến sự tạo bọt (foaming) khi dầu thô có tỷ trọng $< 40^\circ\text{API}$, nhiệt độ vận hành $< 160^\circ\text{F}$ và độ nhớt $> 53,\text{cP}$; cơ chế kết tinh paraffin và điều kiện nhiệt độ - áp suất tạo thành cấu trúc hydrate rắn gây nghẽn dòng.

Kỹ năng phát triển

Thông qua 87 giờ thực hành chuyên sâu, người học được rèn luyện:

  • Kỹ năng kỹ thuật: Đọc hiểu thành thạo sơ đồ công nghệ P&ID; vận hành các cụm van công nghệ, van điều áp, van điều khiển mức lỏng; thao tác đóng mở, xả đáy bình tách, xử lý tách nước tự do và nước nhũ tương.
  • Kỹ năng phân tích: Đánh giá các thông số đo lường (áp suất, nhiệt độ, chênh áp, mức chất lỏng lỏng-lỏng và lỏng-khí); tính toán thời gian lưu giữ (retention time) từ 1 - 3 phút đối với dầu tiêu chuẩn và 5 - 20 phút đối với dầu tạo bọt; phân tích nguyên nhân gây giảm hiệu suất tách hoặc hiện tượng cuốn chất lỏng theo dòng khí (carry-over) và khí lọt vào đường lỏng (blow-by).
  • Năng lực thực hành điều khiển: Vận hành hệ thống mô phỏng điều khiển tự động hóa từ phòng điều khiển trung tâm (Control Room) kết hợp thao tác cơ khí thủ công tại hiện trường xưởng thực hành.

Phương pháp giảng dạy và học tập

Mô đun KKT19MĐ54 áp dụng phương pháp dạy học tích cực, tích hợp chặt chẽ giữa giảng dạy lý thuyết chuyên môn và đào tạo kỹ năng thực hành công nghệ:

                  [MÔ HÌNH ĐÀO TẠO TÍCH HỢP]
[Lý thuyết chuyên ngành (14h)]              [Thực hành chuyên sâu (87h)]
- Giảng dạy nêu vấn đề                      - Chia nhóm nhỏ 2-3 người
- Phân tích sơ đồ công nghệ                 - Thao tác van/thiết bị tại xưởng
- Đọc tài liệu tham khảo trước              - Vận hành tự động hóa trên mô hình
                  [Đánh giá kết quả học tập]
  • Tiếp cận sư phạm: Người dạy thiết kế giáo án tích hợp, áp dụng phương pháp nêu vấn đề kỹ thuật, phân tích tình huống thực tế và hướng dẫn sinh viên khai thác tài liệu chuyên ngành trước giờ lên lớp. Phân chia người học thành các nhóm nhỏ (2 - 3 sinh viên) để thảo luận chủ đề kỹ thuật, phân công nhiệm vụ nghiên cứu, tổng hợp báo cáo và bảo vệ giải pháp công nghệ.
  • Tổ chức thực hành và điều kiện thực hiện: Giảng dạy thực hành được bố trí theo ca, nhóm tại hệ thống phòng học chuyên môn hóa gồm Phòng mô hình điều khiển tự động và Xưởng thiết bị khai thác. Trang thiết bị bao gồm máy tính mô phỏng, máy chiếu, các mô hình bình tách cắt bổ, cụm van điều khiển và hệ thống công nghệ đường ống.
  • Quy định chuyên cần và tự học: Người học bắt buộc phải tham dự tối thiểu 70% thời lượng các buổi giảng lý thuyết và 100% thời lượng các buổi học thực hành. Trường hợp vắng quá 30% lý thuyết hoặc vắng bất kỳ buổi thực hành nào (>0%), sinh viên không đủ điều kiện dự thi và phải học lại toàn bộ mô đun.
  • Phương pháp và thang điểm đánh giá: Đánh giá theo thang điểm 10 (làm tròn một chữ số thập phân) căn cứ Quy chế đào tạo Cao đẳng hệ chính quy (Thông tư 09/2017/TT-LĐTBXH):
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện sau 5 giờ học bằng phương pháp quan sát, bảng kiểm, hỏi đáp trực tiếp đánh giá chuẩn đầu ra A1, A2, A3, C1, C2) và điểm kiểm tra định kỳ (hệ số 2, thực hiện sau 15 giờ học bằng bài viết tự luận/trắc nghiệm kết hợp đánh giá sản phẩm học tập theo chuẩn A1, A2, A3, B1, B2, B4, C1, C2, C3).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 105 giờ đào tạo, kết hợp thi viết (tự luận/trắc nghiệm) và kiểm tra kỹ năng thao tác trên sản phẩm học tập/mô hình mô phỏng, đánh giá toàn diện chuẩn đầu ra từ A1 đến C3.

Điểm nổi bật và cập nhật

Giáo trình thể hiện tính thực tiễn cao thông qua việc tích hợp trực tiếp dữ liệu công nghệ và các vấn đề kỹ thuật phát sinh trong ngành dầu khí Việt Nam:

  1. Dữ liệu thực tế từ mỏ Bạch Hổ và hệ thống khai thác ngoài khơi: Giáo trình đưa ra các phân tích kỹ thuật cụ thể về dầu mỏ Bạch Hổ, nhấn mạnh yêu cầu phải duy trì nhiệt độ vận hành bình tách cao hơn nhiệt độ kết tinh tinh thể paraffin và nhiệt độ hình thành hydrate để tránh hiện tượng đông đặc làm kẹt van và giảm công suất tách. Đồng thời, giáo trình cập nhật hình ảnh, sơ đồ công nghệ của các công trình thực địa như giàn khai thác dầu khí, tàu FPSO Sông Đốc và tàu FPSO Armada.
  2. Cập nhật giải pháp công nghệ xử lý lưu chất phức tạp: Trình bày chi tiết các giải pháp kỹ thuật cho dầu nhiều bọt bằng việc bố trí các đĩa khử bọt đặt cách nhau 4 inch tạo hình chóp ở tâm bình đứng giúp tăng hiệu suất tách bọt từ 10 - 15%, kết hợp màng ngăn dạng lưới dày 6 inch tại cửa thoát khí. Phân tích các biện pháp cơ học, nhiệt (cho dầu phân tán qua bồn nước nóng) và hóa học (chất khử nhũ, chất ức chế hydrate).
  3. Chuẩn hóa kỹ thuật kiểm soát và an toàn công nghiệp: Giáo trình giải thích chi tiết hoạt động của các cơ cấu van an toàn, đầu an toàn, van điều áp tác dụng trực tiếp, van lò xo, van khí nén và các bộ phận đo mức chất lỏng (phao từ, bờ tràn). Cập nhật quy trình kiểm tra định kỳ độ dày thành bình đối với các thiết bị chịu ăn mòn bởi $\text{H}_2\text{S}$ và $\text{CO}_2$ nhằm thiết lập áp suất làm việc tối đa cho phép.

Đối tượng sử dụng giáo trình

Tài liệu được thiết kế chuyên biệt phục vụ các đối tượng cụ thể trong hệ thống đào tạo và sản xuất:

  • Sinh viên chuyên ngành: Sinh viên theo học hệ Cao đẳng nghề Vận hành thiết bị khai thác dầu khí. Giáo trình cung cấp đầy đủ hệ thống lý thuyết và quy trình thao tác chuẩn xác định cho vị trí công nhân vận hành thiết bị tách tại các giàn khai thác hoặc nhà máy xử lý khí/dầu.
  • Kiến thức tiên quyết (Prerequisites): Trước khi học mô đun này, người học bắt buộc phải hoàn thành các môn học chung và mô đun kỹ thuật cơ sở bao gồm:
    • An toàn vệ sinh lao động (ATMT19MH01 - 2 tín chỉ)
    • Vẽ kỹ thuật (CK19MH01 - 2 tín chỉ)
    • Điện kỹ thuật cơ bản (KTĐ19MĐ06 - 3 tín chỉ)
    • Cơ sở điều khiển quá trình (TĐH19MĐ12 - 2 tín chỉ)
    • Hóa đại cương (CNH19MH09 - 3 tín chỉ)
    • Địa chất cơ sở (KKT19MH31 - 3 tín chỉ)
    • Các mô đun thiết bị cơ sở: Vận hành van (KKT19MĐ50), Thiết bị hoàn thiện giếng (KKT19MĐ51), Vận hành bơm (KKT19MĐ52), Vận hành máy nén (KKT19MĐ53).
  • Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng tài liệu để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi đánh giá năng lực nghề. Cán bộ kỹ thuật tại các mỏ dầu khí có thể dùng tài liệu làm tài liệu tham khảo nội bộ để đào tạo lại hoặc chuẩn hóa thao tác vận hành cho công nhân mới tiếp nhận công việc.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên trình độ Cao đẳng nghề Vận hành thiết bị khai thác dầu khí tại Trường Cao đẳng Dầu khí, đồng thời là tài liệu tham khảo chuyên môn cho kỹ thuật viên, công nhân vận hành hệ thống công nghệ xử lý và thu gom dầu khí tại các giàn khai thác, tàu FPSO và trạm xử lý trung tâm.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần tích lũy khối kiến thức cơ sở về An toàn vệ sinh lao động (ATMT19MH01), Đọc bản vẽ kỹ thuật (CK19MH01), Điện kỹ thuật (KTĐ19MĐ06), Cơ sở điều khiển quá trình và đo lường (TĐH19MĐ12), Hóa đại cương (CNH19MH09), Địa chất dầu khí (KKT19MH32), cùng kỹ năng vận hành các thiết bị cơ bản như van, bơm, máy nén và thiết bị giếng.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết chung là gì?

Tài liệu tập trung sâu vào kỹ năng thực hành vận hành (chiếm 87/105 giờ đào tạo, tương đương gần 83% thời lượng), tích hợp phương pháp điều khiển tại phòng mô hình mô phỏng tự động hóa và thao tác thủ công tại xưởng. Đồng thời, giáo trình trích xuất trực tiếp các thông số kỹ thuật thực tế từ mỏ dầu Bạch Hổ và hệ thống tàu FPSO thay vì chỉ dừng lại ở mô hình lý thuyết tổng quát.

4. Làm sao để tự học và nghiên cứu giáo trình hiệu quả?

Người học cần nghiên cứu bài học trước khi lên lớp, phân tích kỹ sơ đồ nguyên lý của các màng ngăn chiết sương (mist extractor), bộ phân tách bọt và cụm van điều khiển. Trong các giờ thực hành xưởng và mô hình, cần tích cực tham gia thảo luận nhóm nhỏ (2 - 3 người) để xử lý các bài tập tình huống sự cố, tuân thủ nghiêm ngặt 100% thời lượng thực hành quy định.

5. Có những tài liệu bổ trợ nào được khuyến nghị kèm theo?

Giáo trình trích dẫn 3 nguồn tài liệu học thuật chính để người học tra cứu mở rộng:

  1. Vận hành thiết bị chế biến dầu khí, Trường Cao đẳng nghề Dầu khí.
  2. TS. Lê Xuân Lân (2005), Thu gom, xử lý dầu – khí – nước, Trường Đại học Mỏ - Địa chất Hà Nội.
  3. Phùng Đình Thực (2001), Xử lý và vận chuyển dầu mỏ, Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh.

Kết luận

Giáo trình Mô đun: Vận hành thiết bị tách dầu khí (Mã mô đun: KKT19MĐ54) của Trường Cao đẳng Dầu khí là tài liệu đào tạo nghề nghiệp chuẩn mực, cung cấp một cách có hệ thống từ nền tảng nguyên lý tách pha hydrocacbon đến quy trình vận hành chi tiết các bình tách hai pha, ba pha trong công nghiệp khai thác dầu khí.

Lộ trình học tập khuyến nghị dành cho sinh viên là hoàn thành vững chắc mô đun KKT19MĐ54 để làm tiền đề trực tiếp tiếp cận các mô đun tích hợp quy mô lớn như Vận hành hệ thống khai thác trên mô hình 1 & 2 (KKT19MĐ58, KKT19MĐ59), Thực tập sản xuất (KKT19MĐ60) và Khóa luận tốt nghiệp (KKT19MĐ61). Để nâng cao hiệu quả tiếp thu, người học cần kết hợp nghiên cứu giáo trình song song với các tài liệu bổ trợ của TS. Lê Xuân Lân và Phùng Đình Thực đã được quy định trong danh mục tham khảo.
