Tổng quan về giáo trình

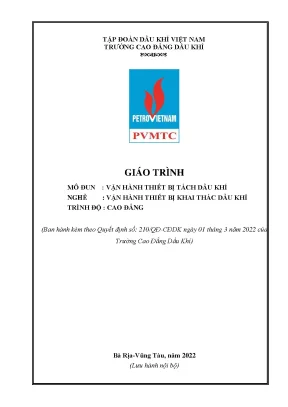

Giáo trình mô đun Vận hành thiết bị tách dầu khí (Mã mô đun: PETP54155) được ban hành theo Quyết định số 210/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do nhóm tác giả gồm Ks. Lê Thùy Dung (Chủ biên), Nguyễn Ngọc Thanh Trung và Phạm Hữu Tài biên soạn nhằm phục vụ công tác đào tạo hệ cao đẳng chính quy cho nghề Vận hành thiết bị khai thác dầu khí và làm tài liệu tham khảo cho nghề Vận hành, Sửa chữa thiết bị chế biến dầu khí.

Trong chương trình đào tạo chuyên môn gồm 50 tín chỉ (1.305 giờ), mô đun PETP54155 có thời lượng 4 tín chỉ (tổng số 105 giờ). Về vị trí đào tạo, mô đun này được bố trí giảng dạy sau các môn học kỹ thuật cơ sở (như Vẽ kỹ thuật, Cơ sở điều khiển quá trình, Hóa đại cương, Địa chất cơ sở) cùng các mô đun thiết bị cơ sở (Vận hành van, Thiết bị hoàn thiện giếng khai thác, Vận hành bơm, Vận hành máy nén) và đứng trước các mô đun Vận hành thiết bị nhiệt, Hệ thống thu gom và vận chuyển dầu khí, Vận hành hệ thống khai thác trên mô hình 1 và 2.

Mục tiêu học tập của mô đun được chuẩn hóa theo ba nhóm năng lực:

  • Kiến thức (A1–A2): Trình bày định nghĩa, phân loại, nguyên lý tách pha; giải thích cấu tạo và phân tích các yếu tố kỹ thuật ảnh hưởng đến hiệu suất tách hỗn hợp dầu, khí, nước.
  • Kỹ năng (B1): Đọc sơ đồ công nghệ (P&ID), xác định vị trí thiết bị; thao tác vận hành trực tiếp tại xưởng và điều khiển tự động hóa trên phòng mô hình; phát hiện và xử lý sự cố công nghệ.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Tuân thủ tuyệt đối quy định an toàn lao động, phòng cháy chữa cháy và quy trình vận hành thiết bị cơ khí, điện, tự động hóa liên quan.

Cấu trúc giáo trình phân bổ thời lượng gồm 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra, thể hiện định hướng đào tạo tập trung vào kỹ năng thao tác công nghệ thực địa tại các công trình khai thác mỏ.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 3 bài học theo trình tự phát triển từ cơ sở lý thuyết đến cấu tạo thiết bị và thực hành vận hành:

  • Bài 1: Khái quát về thiết bị tách dầu khí (2 giờ lý thuyết): Giới thiệu quá trình xử lý sản phẩm khai thác từ đầu giếng qua cây thông khai thác, cụm phân dòng (manifold) đến hệ thống bình tách trên giàn cố định và tàu FPSO (như tàu FPSO Sông Đốc, FPSO Armada). Trình bày định nghĩa bình tách là thiết bị áp lực dùng để phân chia dòng lưu chất giếng thành các pha riêng biệt. Phân loại thiết bị theo chức năng (bình tách 2 pha, 3 pha, bình tách bẫy slugcatcher, knockout drum, bình tách lọc, bình giãn nở nhiệt độ thấp) và theo hình dạng hình học (trụ đứng, trụ ngang, hình cầu). Xác định các yếu tố ảnh hưởng gồm áp suất, nhiệt độ, tỷ trọng; đồng thời phân tích những khó khăn vận hành như hiện tượng tạo bọt dầu (ở điều kiện tỷ trọng < 40°API, nhiệt độ < 160°F, độ nhớt > 53 cP), lắng đọng paraffin, tắc nghẽn do tinh thể hydrat hydrocarbon và ăn mòn hóa học do khí H₂S, CO₂ (chiếm 40–50% thể tích khí).
  • Bài 2: Cấu tạo và nguyên lý hoạt động của các loại thiết bị tách dầu khí (10 giờ lý thuyết): Phân tích 5 bộ phận cấu tạo chính của bình tách (ngăn tách chính, ngăn làm sạch khí, ngăn thu dầu, ngăn chắn nước và hệ thống điều khiển áp suất - mức lỏng). Mô tả chi tiết các cơ cấu bên trong: tấm đổi hướng dòng tiếp tuyến, đĩa khử bọt hình chóp đặt cách nhau 4 inch, bộ chiết sương (mist extractor) dạng tấm cánh và màng ngăn dạng lưới ngưng tụ dày 3 inch, 5 inch. Trình bày chi tiết 6 nguyên lý tách pha: tách trọng lực, tách va đập, thay đổi hướng dòng, thay đổi tốc độ dòng, phân tách ly tâm (gia tốc dòng khí đạt 26 m/s rồi giảm xuống 0,7–2,7 m/s ở cửa ra) và cơ chế đông tụ - màng lọc thấm. Phân tích chi tiết cấu tạo các dạng bình tách 2 pha và 3 pha (đứng, ngang, cầu).
  • Bài 3: Vận hành thiết bị tách dầu khí (93 giờ: 2 giờ lý thuyết, 87 giờ thực hành, 4 giờ kiểm tra): Cung cấp nguyên lý và kỹ thuật điều chỉnh mức chất lỏng bằng cơ cấu phao đòn bẩy, phao đo tỷ trọng phân cách pha và vách ngăn tràn (weir); quy trình đo lưu lượng dầu - nước; phương pháp phân tách nhiều cấp (hệ thống cao áp HP, trung áp MP và thấp áp LP). Hướng dẫn nguyên lý kiểm soát áp suất bằng van tác dụng trực tiếp, van điều khiển lò xo và van khí nén. Thiết lập quy trình khởi động, giám sát vận hành ổn định và xử lý sự cố thiết bị tại hiện trường cũng như trên phòng điều khiển mô hình tự động hóa.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật dựa trên các nguyên lý nhiệt động lực học và thủy lực học công nghiệp:

  • Cân bằng pha lỏng - hơi: Sự biến đổi thành phần dòng sản phẩm đáy giếng khi suy giảm áp suất và nhiệt độ trên đường vận chuyển, quyết định áp suất hơi riêng phần của từng cấu tử hydrocacbon.
  • Động học tách hạt theo trọng lực và lực quán tính: Ở áp suất và nhiệt độ tiêu chuẩn, hydrocacbon lỏng có tỷ trọng gấp 400–1.600 lần khí tự nhiên; ở áp suất vận hành 53 at, tỷ trọng chất lỏng còn gấp 6–10 lần pha khí. Trong bình tách kích thước chuẩn, các hạt lỏng có đường kính từ 100 µm trở lên được tách hoàn toàn bằng trọng lực.
  • Hóa lý dầu mỏ thực nghiệm: Phân loại dầu theo tỷ trọng tương đối chuẩn $D_4^{20}$ hoặc $D_4^{15}$ thành 3 nhóm (dầu rất nhẹ: 0,7–0,8; dầu nhẹ: 0,8–0,9; dầu nặng: > 0,9). Cơ chế kết tinh paraffin và tạo bọt dầu khi độ nhớt vượt 53 cP.

Kỹ năng phát triển

Thông qua 87 giờ thực hành xưởng và mô hình, người học hình thành các nhóm năng lực thực thi:

  • Kỹ năng kỹ thuật (Technical skills): Đọc bản vẽ công nghệ, thao tác đóng/mở và căn chỉnh hệ thống van chặn, van một chiều, van điều áp khí nén và van xả chất lỏng liên động với phao đo mức; vận hành thiết bị đo lưu lượng tách cấp.
  • Kỹ năng phân tích (Analytical skills): Phân tích quan hệ giữa nhiệt độ - áp suất vận hành để thiết lập điểm làm việc tối ưu cho bình tách tại mỏ Bạch Hổ, bảo đảm nhiệt độ dòng cao hơn điểm tạo tinh thể paraffin và hydrate; tính toán thời gian lưu giữ chất lỏng (1–3 phút với dầu thường, 5–20 phút với dầu sủi bọt).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành dây chuyền xử lý dầu khí độc lập hoặc tích hợp; phát hiện hiện tượng sủi bọt, quá áp, kẹt van màng ngăn và khắc phục kịp thời các sự cố tắc nghẽn cơ học.

Phương pháp giảng dạy và học tập

Giáo trình PETP54155 được thiết kế giảng dạy theo mô hình tích hợp lý thuyết và thực hành công nghệ:

[Lý thuyết nền tảng & P&ID] (14 giờ)
[Thảo luận nhóm 2-3 người & Tình huống]
[Thực hành Xưởng thiết bị & Phòng mô hình DCS] (87 giờ)
[Đánh giá định kỳ & Thi kết thúc mô đun] (4 giờ)
  • Phương pháp sư phạm: Giảng viên áp dụng phương pháp dạy học tích cực, nêu vấn đề thực tế tại giàn khoan, giao bài tập tình huống và chia nhóm nhỏ (2–3 người học) để nghiên cứu chuyên sâu từng phần hành. Người học thực hiện nhiệm vụ đọc tài liệu trước khi lên lớp, phân tích sơ đồ công nghệ, viết báo cáo kỹ thuật và thực hiện các bài tập thực hành theo ca/kíp.
  • Bài tập và thực hành xưởng: 87 giờ thực hành được triển khai trực tiếp tại phòng mô hình điều khiển tự động hóa và xưởng thiết bị công nghệ, bao gồm các bài tập thao tác điều chỉnh mức lỏng, cài đặt áp suất làm việc và xử lý tình huống giả lập trên hệ thống điều khiển.
  • Phương pháp đánh giá và kiểm tra: Căn cứ quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội, quy trình đánh giá kết quả học tập gồm:
    • Điểm kiểm tra thường xuyên (Hệ số 1) và Định kỳ (Hệ số 2): Chiếm trọng số 40% tổng điểm mô đun. Kiểm tra thường xuyên thực hiện sau 5 giờ học bằng phương pháp quan sát bảng kiểm và hỏi đáp chuẩn đầu ra A1, A2, A3, C1, C2. Kiểm tra định kỳ thực hiện sau 15 giờ học bằng hình thức tự luận, trắc nghiệm và đánh giá sản phẩm học tập theo chuẩn A1–A3, B1, B2, B4, C1–C3.
    • Điểm thi kết thúc mô đun: Chiếm trọng số 60% tổng điểm, tổ chức sau 105 giờ bằng bài thi tổng hợp tự luận, trắc nghiệm và thao tác thực hành sản phẩm nhằm đánh giá toàn diện các chuẩn đầu ra A1–A3, B1–B5, C1–C3. Điểm số tính theo thang điểm 10, làm tròn đến một chữ số thập phân.
  • Quy định tự học và chuyên cần: Người học phải tham dự tối thiểu 70% số tiết giảng lý thuyết và 100% số buổi thực hành. Trường hợp vắng quá 30% lý thuyết hoặc vắng bất kỳ buổi thực hành nào (>0%), người học không đủ điều kiện dự thi và phải học lại mô đun.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sát thực tế công nghệ khai thác dầu khí tại thềm lục địa Việt Nam với các điểm cập nhật kỹ thuật:

  • Tích hợp dữ liệu công nghệ mỏ thực tế: Giáo trình đưa vào các thông số đặc thù của dầu thô mỏ Bạch Hổ (chứa hàm lượng paraffin cao, dễ đông đặc) để phân tích yêu cầu thiết lập chế độ nhiệt độ - áp suất trong bình tách nhằm tránh tắc nghẽn đường ống ngầm và kẹt van điều khiển. Cập nhật sơ đồ công nghệ của các công trình thực địa như giàn khai thác cố định và tàu xử lý chứa xuất dầu khí ngoài khơi FPSO Sông Đốc, FPSO Armada.
  • Cập nhật giải pháp xử lý sự cố công nghệ phức tạp: Trình bày giải pháp kỹ thuật xử lý dầu nhiều bọt thông qua cụm đĩa chóp 4 inch và màng lưới 6 inch đặt tại khoang khí; kỹ thuật ngăn ngừa ăn mòn khi dòng lưu chất chứa khí H₂S và CO₂ với nồng độ cao (từ 40% đến 50% thể tích khí); giải pháp chống tạo tinh thể hydrat khi áp suất suy giảm đột ngột tại các trạm tách nhiệt độ thấp bằng nguồn nhiệt phụ trợ hoặc bơm hóa chất ức chế.
  • Chuẩn hóa cơ cấu thiết bị bên trong (Internal Components): Cập nhật nguyên lý làm việc của các bộ chiết sương (Mist extractor), màng ngăn dạng sợi ngưng tụ, thiết bị phân ly ly tâm đa cấp đạt vận tốc xoáy 26 m/s ở đầu vào và giảm xuống 0,7–2,7 m/s ở đầu ra, giúp thu hồi tối đa các hạt sương dầu có kích thước nhỏ.
  • Nguồn tài liệu tham khảo đồng bộ: Nội dung được biên soạn trên cơ sở kế thừa và đối chiếu với các tài liệu chuẩn mực trong ngành dầu khí Việt Nam gồm: Vận hành thiết bị chế biến dầu khí (Trường Cao đẳng nghề Dầu khí), giáo trình Thu gom, xử lý dầu – khí – nước của TS. Lê Xuân Lân (Trường Đại học Mỏ – Địa chất Hà Nội, 2005) và công trình Xử lý và vận chuyển dầu mỏ của PGS.TS. Phùng Đình Thực (NXB Đại học Quốc gia TP.HCM, 2001).

Đối tượng sử dụng giáo trình

Giáo trình Vận hành thiết bị tách dầu khí được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất công nghiệp:

  • Sinh viên hệ Cao đẳng: Tài liệu học tập bắt buộc cho sinh viên nghề Vận hành thiết bị khai thác dầu khí tại Trường Cao đẳng Dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức kỹ thuật cơ sở bao gồm:
    • Vẽ kỹ thuật (MECM52003)
    • Điện kỹ thuật cơ bản (ELEO53012)
    • Cơ sở điều khiển quá trình (AUTM52111)
    • Hóa đại cương (PETR63001)
    • Địa chất cơ sở (PETD53031)
    • Các mô đun thiết bị công nghệ: Vận hành van (PETP53151), Thiết bị hoàn thiện giếng (PETP53152), Vận hành bơm (PETP54153), Vận hành máy nén (PETP53154).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ thiết kế giáo án lý thuyết, giáo án thực hành tích hợp và xây dựng các phiếu đánh giá kỹ năng (bảng kiểm quan sát) tại xưởng thực hành và phòng mô phỏng công nghệ.
  • Kỹ thuật viên và công nhân vận hành: Tài liệu tra cứu, bồi dưỡng nâng cao tay nghề cho công nhân vận hành thiết bị chế biến dầu khí, kỹ thuật viên sửa chữa thiết bị công nghệ tại các giàn khoan khai thác, tàu FPSO và các nhà máy xử lý khí, trạm thu gom dầu thô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phục vụ trực tiếp sinh viên trình độ cao đẳng nghề Vận hành thiết bị khai thác dầu khí; đồng thời làm tài liệu tham khảo kỹ thuật cho sinh viên, công nhân nghề Vận hành thiết bị chế biến dầu khí và Sửa chữa thiết bị chế biến dầu khí.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức Hóa đại cương, Địa chất cơ sở, Địa chất dầu khí, Cơ sở khai thác, Cơ sở điều khiển quá trình và đã hoàn thành các mô đun kỹ năng vận hành van, bơm, máy nén và thiết bị hoàn thiện giếng khai thác.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết chung là gì?

Giáo trình tập trung vào thực hành quy trình công nghệ (87 giờ thực hành trên tổng số 105 giờ), gắn liền với thông số vận hành thực tế tại mỏ Bạch Hổ và hệ thống giàn khai thác, tàu FPSO ngoài khơi; cung cấp chi tiết cấu tạo các bộ phận bên trong bình tách và quy trình xử lý sự cố bọt dầu, paraffin, hydrat hóa.

4. Làm sao để tự học và tiếp thu mô đun này hiệu quả?

Người học cần nghiên cứu tài liệu và quy trình trước khi lên lớp, tham gia thảo luận nhóm 2–3 người để phân tích sơ đồ công nghệ P&ID, đối chiếu nội dung với các tài liệu tham khảo chuyên ngành và tuân thủ nghiêm ngặt thời lượng thực hành thao tác trên mô hình mô phỏng (bảo đảm 100% số giờ thực hành).

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Mô đun đi kèm giáo án bài giảng tích hợp, hệ thống quy trình vận hành thiết bị tại xưởng, ngân hàng câu hỏi kiểm tra đánh giá theo Thông tư 09/2017/TT-LĐTBXH và các tài liệu tham khảo của TS. Lê Xuân Lân (Đại học Mỏ – Địa chất) và PGS.TS. Phùng Đình Thực (NXB ĐHQG TP.HCM).

Kết luận

Giáo trình Vận hành thiết bị tách dầu khí (PETP54155) cung cấp hệ thống kiến thức hoàn chỉnh về cấu tạo, nguyên lý phân tách nhiều pha và quy trình vận hành, kiểm soát an toàn hệ thống bình tách trong ngành công nghiệp dầu khí. Với tỷ trọng thực hành chiếm 82,8% thời lượng, chương trình đào tạo chuẩn hóa năng lực thao tác thực tế cho kỹ thuật viên vận hành khai thác mỏ.

Lộ trình học tập đề xuất: Hoàn thiện lý thuyết cấu tạo và các yếu tố ảnh hưởng (Bài 1, Bài 2) $\rightarrow$ Rèn luyện kỹ năng điều khiển mức lỏng, áp suất và xử lý sự cố tại xưởng/phòng mô hình (Bài 3) $\rightarrow$ Học tiếp các mô đun nâng cao gồm Vận hành thiết bị nhiệt (PETP63156), Hệ thống thu gom và vận chuyển dầu khí (PETP53157), Vận hành hệ thống khai thác trên mô hình 1 và 2 (PETP55159, PETP63160) trước khi thực hiện Thực tập sản xuất (PETR54261) và Khóa luận tốt nghiệp (PETR63262).
