Tổng quan về giáo trình

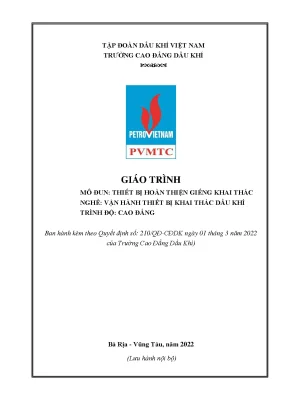

Giáo trình Thiết bị hoàn thiện giếng khai thác (Mã mô đun: PETP53152) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Vận hành thiết bị khai thác dầu khí ở trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 210/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do Kỹ sư Trần Thanh Huy chủ biên cùng tác giả Phạm Hữu Tài biên soạn. Trong cấu trúc chương trình đào tạo gồm 86 tín chỉ (2025 giờ), mô đun PETP53152 có thời lượng 3 tín chỉ (tổng số 75 giờ đào tạo, bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra). Mô đun được bố trí giảng dạy sau các học phần cơ sở như Cơ sở khoan (PETD63033), Cơ sở khai thác (PETD53034), Vận hành van (PETP53151) và được học trước các mô đun Vận hành hệ thống khai thác trên mô hình 1 & 2 (PETP55159, PETP63160).

Về mục tiêu học tập, giáo trình chuẩn bị cho người học ba nhóm năng lực chuẩn đầu ra:

  • Kiến thức (A1, A2, A3): Trình bày được sơ đồ tổ hợp thiết bị lòng giếng và miệng giếng; giải thích rõ chức năng kỹ thuật của từng thiết bị hoàn thiện giếng; mô tả chính xác cấu tạo và nguyên lý hoạt động của các cụm thiết bị cơ khí - thủy lực dưới lòng giếng và trên bề mặt.
  • Kỹ năng (B1): Vận hành, lắp đặt, bảo dưỡng và xử lý sự cố nhỏ đối với hệ thống thiết bị hoàn thiện giếng khai thác theo đúng quy trình công nghệ.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy chuẩn an toàn lao động, phòng cháy chữa cháy, nội quy xưởng thực hành và các quy trình vận hành thiết bị cơ - điện - tự động hóa, bảo đảm không để xảy ra sự cố kỹ thuật trong môi trường khai thác dầu khí.

Điểm đặc trưng của giáo trình là cấu trúc phân bổ thời lượng tập trung chuyên sâu cho thực hành (58/75 giờ, chiếm 77,3% tổng khối lượng mô đun). Nội dung giáo trình tiếp cận trực tiếp vào ba phương pháp khai thác hydrocacbon cơ bản: khai thác tự phun, khai thác nâng khí (gaslift) và khai thác bằng tổ hợp máy bơm ly tâm điện chìm (ESP).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học theo trình tự logic từ nhận diện tổng thể, phân loại chức năng, phân tích cấu tạo cơ học đến thực hành thao tác vận hành:

  • Bài 1: Tổng quan về thiết bị hoàn thiện giếng khai thác (1,5 giờ lý thuyết): Giới thiệu sơ đồ tổ hợp thiết bị lòng giếng (TBLG) và thiết bị miệng giếng (TBMG) cho giếng tự phun, gaslift và bơm ly tâm điện chìm. Xác lập hệ thống yêu cầu kỹ thuật đối với điều kiện khai thác mỏ biển (giàn cố định, giàn vệ sinh), bao gồm khả năng điều khiển tự động/bán tự động, cách ly thân giếng khi hở miệng giếng, tiến hành đo khảo sát và sửa chữa bằng kỹ thuật tời (wireline) mà không cần dập giếng hay nâng hạ cột ống khai thác (OKT).
  • Bài 2: Phân loại và chức năng của các thiết bị hoàn thiện giếng khai thác (2,5 giờ lý thuyết): Phân loại thiết bị theo phương pháp khai thác (tự nhiên và cơ học/nâng nhân tạo) và theo cấu trúc không gian giếng (lòng giếng, miệng giếng, bề mặt). Trình bày chức năng chi tiết của các chi tiết lòng giếng (phễu định hướng, nipple, ống đục lỗ, van cắt, packer, van tuần hoàn, thiết bị bù trừ nhiệt, van dập giếng, mandrel, van an toàn giếng sâu) và thiết bị bề mặt (cây thông khai thác, cụm phân dòng manifold, trạm biến thế, trạm điều khiển, hộp nối chống nổ).
  • Bài 3: Cấu tạo và nguyên lý hoạt động của các thiết bị hoàn thiện giếng khai thác (7,0 giờ lý thuyết): Phân tích chi tiết cấu tạo cơ khí và nguyên lý làm việc của các thiết bị:
    • Phễu định hướng - van cắt: Đoạn ống dài 150–200 mm có ren nối OKT và đế van giữ bi bằng chốt cắt.
    • Thiết bị định vị (Nipple): Nipple không thông (vai đỡ thu hẹp đường kính trong) và Nipple thông (đường kính đồng nhất, cho phép thả nhiều thiết bị cùng kích cỡ).
    • Ống đục lỗ: Đoạn ống dài 300 mm với 68 lỗ thoát đường kính 10 mm.
    • Thiết bị chèn cách ly (Packer): Packer cơ học (bung bằng thao tác xoay ống 1/4 đến 3/4 vòng) và Packer thủy lực (bung bằng áp suất bơm ép 246 kg/cm², nâng cột ống với lực kéo 13 tấn để cắt vít tháo dỡ).
    • Thiết bị bù trừ giãn nở nhiệt: Loại cơ học (chuyển động tương đối giữa ống lồng trong và ngoài, tích hợp khớp tháo rời chữ J với lực cắt vít 35 kg/cm²) và loại thủy lực (áp suất bung thiết bị 280 kg/cm², áp suất giải phóng van cắt 350 kg/cm²).
    • Van tuần hoàn kiểu ống rời, van dập giếng, túi chứa mandrel mặt vát và van an toàn giếng sâu (SSSV): Cơ chế đóng mở bằng áp lực dầu thủy lực điều khiển từ bề mặt và lực đàn hồi lò xo.
    • Tổ hợp khai thác bơm ly tâm điện chìm (BLTĐC): Cáp tải điện (các loại PPN, EPN, EPE, EPO chịu nhiệt từ 96°C đến 232°C, điện áp 3–5 kV); băng kẹp cáp (dài 0,54 m, bố trí cách nhau 5 m); van ngược (đặt cách bơm 20–30 m); máy bơm ly tâm đa tầng (100–200 tầng cánh); thiết bị tách khí ly tâm (hệ số tách 80–95%); thiết bị bảo vệ (protector cân bằng áp suất, bù giãn nở dầu làm mát); động cơ điện chìm (Stator dùng lá thép kỹ thuật điện chứa 3–4% Silicon).
  • Bài 4: Lắp đặt, vận hành, bảo dưỡng và sửa chữa nhỏ các thiết bị hoàn thiện giếng khai thác (64,0 giờ: 3h lý thuyết, 58h thực hành, 3h kiểm tra): Cung cấp các quy trình thao tác chuẩn: kỹ thuật thay van gaslift vào túi chứa mandrel bằng tời; quy trình vận hành bơm điện ly tâm ngầm; sơ đồ và quy trình vận hành rửa giếng, dập giếng; kỹ thuật bảo dưỡng và sửa chữa nhỏ cây thông khai thác, cụm phân dòng manifold và van đầu giếng.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống kiến thức kỹ thuật dựa trên các nguyên lý cơ sở:

  • Lý thuyết thủy lực và kiểm soát áp suất giếng khoan: Nguyên lý cân bằng áp suất vỉa, chênh lệch áp suất thủy tĩnh và áp suất dòng chảy giữa vùng không gian vành xuyến và bên trong cột ống khai thác.
  • Nguyên lý phân ly cơ học và trường lực ly tâm: Cơ chế tách dòng khí - lỏng dựa trên sự khác biệt trọng lượng riêng tại thiết bị tách khí ly tâm dưới lòng giếng.
  • Nguyên lý biến dạng cơ - nhiệt trong môi trường áp suất cao: Cơ chế co giãn của chuỗi ống khai thác do biến thiên nhiệt độ tầng sản sinh và giải pháp bù trừ bằng hệ thống ống trượt cơ - thủy lực.
  • Nguyên tắc an toàn giếng sâu (Well Control): Cơ chế cách ly dòng chảy khẩn cấp ở tầng sâu thông qua van an toàn SSSV và hệ thống nút chẹn nipple.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện chính xác quy trình thả/rút dụng cụ bằng kỹ thuật tời qua phễu định hướng; căn chỉnh và lắp đặt van gaslift vào vị trí mandrel; đấu nối hệ thống cáp tải điện qua hộp nối chống nổ và đầu miệng giếng chịu áp lực đến 350 kg/cm²; kiểm tra độ kín của hệ thống packer.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu sơ đồ công nghệ lòng giếng và miệng giếng; phân tích các thông số vận hành động cơ điện chìm (cường độ dòng điện, điện áp, áp suất và nhiệt độ miệng vào của máy bơm ngầm) qua bảng điều khiển bề mặt để phát hiện hiện tượng quá tải, dưới tải hoặc xâm nhập nước/khí.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành thuần thục quy trình dập giếng khẩn cấp bằng dung dịch nặng; thiết lập chu trình tuần hoàn rửa giếng qua van tuần hoàn; thực hiện bảo dưỡng định kỳ các van chặn, van tiết lưu trên cây thông khai thác và trạm phân dòng manifold.

Phương pháp giảng dạy và học tập

Giáo trình định hướng phương pháp giảng dạy tích cực hóa hoạt động của người học, kết hợp giữa lý thuyết cô đọng và thực hành chuyên sâu trên thiết bị thực tế hoặc mô hình mô phỏng:

  • Phương pháp giảng dạy của giáo viên: Áp dụng phương pháp thuyết trình ngắn, đặt vấn đề kỹ thuật, hướng dẫn phân tích sơ đồ bản vẽ cơ khí, tổ chức bài tập tình huống (như xác định thứ tự lắp đặt các cụm nipple thông/không thông, tính toán áp lực cắt chốt packer). Hướng dẫn học sinh chia nhóm nhỏ (8–10 người) để thảo luận chủ đề kỹ thuật trước khi bước vào xưởng thực hành.
  • Phương pháp học tập của học sinh, sinh viên: Tự nghiên cứu tài liệu và bản vẽ trước buổi học; tham gia thảo luận nhóm, phân công nhiệm vụ viết báo cáo kỹ thuật; trực tiếp thực hiện các bài tập thao tác trên mô hình thiết bị hoàn thiện giếng (thay van gaslift, kiểm tra van dập giếng, vận hành quy trình rửa giếng).
  • Quy định điều kiện tham gia học phần: Người học phải tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% số tiết lý thuyết phải học lại mô đun) và bắt buộc tham dự 100% thời lượng các buổi thực hành tay nghề.
  • Phương pháp và hình thức đánh giá: Đánh giá tích lũy theo quy chế đào tạo tín chỉ (Thông tư 09/2017/TT-BLĐTBXH):
    • Điểm đánh giá quá trình (Trọng số 40%): Bao gồm 01 điểm kiểm tra thường xuyên (sau 11 giờ học, hình thức viết/vấn đáp/trắc nghiệm đánh giá chuẩn kiến thức A1, A2, A3, C1) và 01 điểm kiểm tra định kỳ (sau 42 giờ học, hình thức lý thuyết kết hợp thao tác thực hành đánh giá các chuẩn A1, A2, A3, B1, C1).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 75 giờ đào tạo, kết hợp thi lý thuyết (tự luận/trắc nghiệm) và kiểm tra kỹ năng thực hành vận hành trên thiết bị.
    • Thang điểm: Tính theo thang điểm 10 làm tròn đến một chữ số thập phân, sau đó quy đổi sang điểm chữ và thang điểm 4.

Điểm nổi bật và cập nhật

Giáo trình Thiết bị hoàn thiện giếng khai thác phản ánh đầy đủ các tiêu chuẩn kỹ thuật hiện đại của ngành dầu khí với các đặc điểm cụ thể:

  • Phù hợp với đặc thù khai thác ngoài khơi (Offshore): Cập nhật các yêu cầu kỹ thuật nghiêm ngặt đối với giếng khoan tập trung khoảng cách hẹp trên các giàn cố định và giàn vệ sinh mỏ biển — nơi diễn ra đồng thời hoạt động khoan và khai thác, đòi hỏi hệ thống thiết bị lòng giếng phải tuyệt đối an toàn và có khả năng can thiệp kỹ thuật qua tời không cần dập giếng.
  • Dữ liệu kỹ thuật chi tiết và chuẩn hóa: Cung cấp thông số cơ khí và điện học chính xác của các tổ hợp thiết bị công nghiệp:
    • Bảng tra cứu các loại cáp điện chìm chuyên dụng (PPN, EPN, EPE, EPO) với các cấp điện áp 3 kV, 4 kV, 5 kV, mức chịu nhiệt độ từ 96°C (205°F) đến 232°C (450°F), cấu trúc vỏ bọc EPDM, Nitrile Rubber và chì chịu tải.
    • Cấu tạo chi tiết của động cơ điện chìm với lá thép kỹ thuật Stator dát mỏng chứa 3–4% Silicon nhằm tối ưu hóa từ trường và giảm khối lượng thiết bị.
    • Thông số định lượng về áp lực: Áp suất bung packer thủy lực (246 kg/cm²), áp suất bung thiết bị bù trừ thủy lực (280 kg/cm²), áp suất cắt bi giải phóng van (350 kg/cm²), hiệu suất tách khí của thiết bị ly tâm ngầm đạt từ 80% đến 95%.
  • Tập trung vào giải pháp công nghệ can thiệp giếng sâu: Làm rõ nguyên lý vận hành của thiết bị bù trừ cơ học tích hợp khớp tháo rời hình chữ J kết hợp nút chẹn (plug), cho phép rút toàn bộ chuỗi ống khai thác phía trên packer để sửa chữa mà không cần dập vỉa, duy trì tối đa hệ số sản phẩm của giếng dầu.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ cho các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất dầu khí:

  • Học sinh, sinh viên: Sinh viên bậc Cao đẳng chuyên ngành Vận hành thiết bị khai thác dầu khí tại Trường Cao đẳng Dầu khí và các cơ sở đào tạo chuyên ngành kỹ thuật dầu khí.
  • Điều kiện tiên quyết đối với người học: Để tiếp thu hiệu quả giáo trình này, người học cần hoàn thành các môn học kỹ thuật cơ sở và chuyên môn trong khung chương trình:
    • Các môn kỹ thuật cơ sở: Vẽ kỹ thuật (MECM52001), Điện kỹ thuật cơ bản (ELEO53012), Cơ sở điều khiển quá trình (AUTM52111), Địa chất cơ sở (PETD53031).
    • Các môn chuyên môn tiên quyết: Địa chất dầu khí (PETD62032), Cơ sở khoan (PETD63033), Cơ sở khai thác (PETD53034), Vận hành van (PETP53151).
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm tài liệu giảng dạy chính thức, xây dựng giáo án lý thuyết, lập phiếu hướng dẫn thực hành xưởng và thiết kế ngân hàng đề thi kiểm tra định kỳ, kết thúc mô đun theo chuẩn đầu ra.
  • Cán bộ kỹ thuật và công nhân vận hành: Dùng làm tài liệu tham khảo, tài liệu tra cứu tại chỗ cho kỹ thuật viên vận hành khai thác, công nhân kỹ thuật làm việc tại các giàn khai thác dầu khí, trạm thu gom và xử lý sản phẩm dầu khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên hệ Cao đẳng nghề Vận hành thiết bị khai thác dầu khí. Ngoài ra, tài liệu phù hợp làm cẩm nang kỹ thuật tra cứu cho giảng viên chuyên ngành dầu khí, kỹ thuật viên vận hành lòng giếng và miệng giếng trên các công trình khai thác dầu khí biển và đất liền.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần tích lũy các kiến thức nền tảng về địa chất đại cương, địa chất dầu khí, cơ sở khoan giếng, cơ sở khai thác dầu khí, nguyên lý điện kỹ thuật cơ bản, đọc bản vẽ kỹ thuật cơ khí và kỹ năng vận hành các loại van công nghiệp đã được giảng dạy ở các học kỳ trước.

3. Điểm khác biệt của giáo trình này so với các giáo trình thiết bị cơ khí thông thường là gì?

Giáo trình đi sâu vào cấu tạo chi tiết và công nghệ vận hành chuyên biệt của thiết bị trong môi trường lòng giếng sâu (áp suất cao, nhiệt độ lớn, môi trường ăn mòn hóa học), tập trung vào các giải pháp vận hành không xâm lấn (sử dụng kỹ thuật tời wireline) và phân tích sâu 3 cụm thiết bị hoàn thiện: tự phun, gaslift và bơm ly tâm điện chìm (ESP).

4. Làm sao để tự học và nắm vững nội dung mô đun hiệu quả?

Người học cần kết hợp nghiên cứu kỹ cấu tạo sơ đồ nguyên lý trong Bài 1, Bài 2 và Bài 3 trước khi lên lớp; tham gia đầy đủ 100% các buổi thực hành ở Bài 4; tuân thủ thảo luận nhóm 8–10 người theo đề cương bài tập tình huống; đối chiếu trực tiếp giữa bản vẽ sơ đồ cấu tạo với mô hình thiết bị cắt bổ hoặc thiết bị thực tế tại xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình sử dụng kèm theo hệ thống bản vẽ sơ đồ công nghệ, mô hình học tập lòng giếng/miệng giếng tại xưởng thực hành Khoa Dầu khí, và 4 nguồn tài liệu tham khảo chính thức gồm:

  • Thiết bị khai thác dầu khí (Hoàng Anh Dũng, Trần Văn Bản, Triệu Hùng Trường, Lê Đức Vinh, NXB Khoa học và Kỹ thuật, 2016).
  • Bài giảng Công nghệ khai thác dầu khí (PGS-TS Cao Ngọc Lâm, Trường Đại học Mỏ - Địa chất, 2002).
  • Cơ sở khoan và khai thác dầu khí (Lê Phước Hảo, NXB Đại học Quốc gia TP.HCM, 2002).
  • Công nghệ kỹ thuật khai thác dầu khí (Dương Danh Lam, Phùng Đình Thực, Lê Bá Tuấn, Nguyễn Văn Cảnh, NXB Giáo dục, 1999).

Kết luận

Giáo trình Thiết bị hoàn thiện giếng khai thác (PETP53152) cung cấp hệ thống tri thức hoàn chỉnh về sơ đồ, phân loại, cấu tạo, nguyên lý làm việc và quy trình thao tác kỹ thuật đối với toàn bộ thiết bị lòng giếng và thiết bị miệng giếng trong ba phương pháp khai thác hydrocacbon chủ đạo. Với tỷ trọng thực hành chiếm 77,3% tổng thời lượng, giáo trình trực tiếp hình thành kỹ năng nghề nghiệp thực tế cho học viên trong lắp đặt, vận hành, bảo dưỡng và xử lý sự cố thiết bị mỏ.

Hoàn thành mô đun này là điều kiện tiên quyết để người học tiếp cận các học phần nâng cao trong chương trình đào tạo như Vận hành thiết bị tách dầu khí (PETP54155), Vận hành hệ thống khai thác trên mô hình 1 & 2 (PETP55159, PETP63160), Thực tập sản xuất (PETR54261) và Khóa luận tốt nghiệp (PETR63262).
