THÔNG TIN TỔNG QUAN VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH CƠ SỞ ĐIỀU KHIỂN QUÁ TRÌNH

Tổng quan về giáo trình

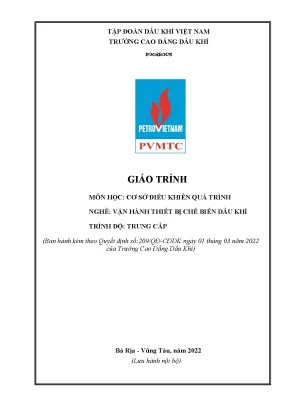

Giáo trình Cơ sở điều khiển quá trình (Mã mô-đun: AUTM512111 / AUTM52111) được biên soạn bởi tập thể giảng viên Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) do ThS. Phạm Thị Thu Hường chủ biên cùng tác giả Nguyễn Xuân Thịnh, ban hành theo Quyết định số 209/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Mô-đun có thời lượng 45 giờ (gồm 14 giờ lý thuyết, 29 giờ thực hành, 1 giờ kiểm tra lý thuyết và 1 giờ kiểm tra thực hành, tương đương 2 tín chỉ).

Trong chương trình đào tạo nghề trình độ Trung cấp và Cao đẳng, mô-đun này thuộc nhóm các môn học kỹ thuật cơ sở (Nhóm II.7), được giảng dạy sau các môn học đại cương và môn kỹ thuật nền tảng như Vẽ kỹ thuật (MECM52003) và Điện kỹ thuật (ELEI53011).

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Về kiến thức (A1 - A4): Trình bày định nghĩa quá trình, điều khiển quá trình, cấu trúc vòng điều khiển; giải thích tầm quan trọng của việc kiểm soát biến thiên, hiệu quả và an toàn; phân tích ba nhiệm vụ cốt lõi (đo lường, so sánh, điều chỉnh); nhận biết và thuyết minh các thông số kỹ thuật trên bản vẽ P&ID (Piping and Instrumentation Diagram) và PFD (Process Flow Diagram).
  • Về kỹ năng (B1): Vận hành, giám sát và điều khiển vòng lưu lượng ở các chế độ điều khiển bằng tay (Manual), tự động (Automatic) và điều khiển tầng (Cascade).
  • Về năng lực tự chủ và trách nhiệm (C1 - C3): Rèn luyện tác phong công nghiệp cẩn thận, tuân thủ quy chuẩn an toàn phòng điều khiển trung tâm và thực hiện vệ sinh công nghiệp sau vận hành.

Cấu trúc giáo trình gồm 3 bài học đi từ lý thuyết khái niệm, phân tích cấu trúc vòng điều khiển và bản vẽ tiêu chuẩn, đến quy trình thao tác thực hành trên hệ thống điều khiển phân tán (DCS). Điểm đặc sắc của tài liệu là tích hợp trực tiếp quy trình vận hành trên hệ thống DCS Centum VP của hãng Yokogawa và sử dụng dữ liệu bản vẽ P&ID tham khảo thực tế từ Liên doanh Việt - Nga Vietsovpetro.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung chuyên môn được tổ chức qua 3 bài học có tính logic kế thừa chặt chẽ:

  • Bài 1: Tầm quan trọng của điều khiển quá trình (3 giờ lý thuyết):
    Trình bày khái niệm quá trình như một chuỗi diễn biến vật lý, hóa học hoặc sinh học để biến đổi, vận chuyển hoặc lưu trữ vật chất, năng lượng và thông tin. Phân loại quá trình dựa trên số lượng biến (SISO - Single Input Single Output, MIMO - Multi Input Multi Output) và theo đặc tính đại lượng (liên tục, gián đoạn, rời rạc, quá trình mẻ). Phân biệt bài toán điều chỉnh (giữ đầu ra cố định tại giá trị đặt khi có nhiễu) và bài toán bám (đầu ra bám theo tín hiệu chủ đạo thay đổi). Trình bày 5 mục đích then chốt: ổn định vận hành, bảo đảm năng suất/chất lượng, an toàn cho người và thiết bị, bảo vệ môi trường, và nâng cao hiệu quả kinh tế.

  • Bài 2: Cơ bản lý thuyết điều khiển quá trình (12 giờ: 11 giờ lý thuyết, 1 giờ kiểm tra):
    Mô tả sơ đồ khối của một vòng điều khiển chuẩn cùng 3 nhiệm vụ cơ bản:

    1. Thiết bị đo (Transmitter): Gồm cảm biến (sensor) và bộ chuyển đổi đo chuẩn để cung cấp tín hiệu ra tỉ lệ (ví dụ: cặp nhiệt điện TC đo nhiệt độ chuyển đổi sang tín hiệu dòng 4÷20 mA).
    2. Thiết bị điều khiển (Controller): Xử lý tín hiệu số/tương tự, so sánh giá trị đo với giá trị đặt và thực hiện thuật toán điều khiển (DCS, PLC).
    3. Thiết bị chấp hành (Final Control Element - FCE): Nhận tín hiệu điều khiển qua khâu biến đổi (như bộ I/P chuyển đổi dòng 4÷20 mA sang khí nén 0.2÷1 bar hay 3÷15 PSI) để tác động trực tiếp vào đối tượng thông qua van điều khiển (Control Valve), bơm, hoặc động cơ servo.

    Bài học cung cấp hệ thống định nghĩa và công thức liên quan: Giá trị đặt (SP/SV), Tín hiệu điều khiển (CO), Biến thao tác (MV), Biến được điều khiển (CV), Biến quá trình / Biến đo (PV), Tín hiệu đo (PM), Nhiễu tải (Disturbance), Sai số ($E = PV - SV$), và Độ lệch tĩnh ($Offset = PV - SP$). Phân tích công thức đo mức chất lỏng bằng chênh áp: $$\Delta P = \gamma \cdot h$$ (trong đó $\Delta P$ là áp suất chênh lệch, $\gamma$ là trọng lượng riêng của chất lỏng, $h$ là chiều cao cột chất lỏng).

    Phân tích chi tiết 5 cấu trúc điều khiển: Điều khiển bằng tay (Manual), Điều khiển tự động (Automatic), Điều khiển tầng (Cascade - trong đó bộ điều khiển nhiệt độ TC đóng vai trò Master/Primary thiết lập giá trị đặt cho bộ điều khiển lưu lượng FC đóng vai trò Slave/Secondary theo công thức $SP_{FC} = MV_{TC}$), Điều khiển vòng hở (điều khiển bù nhiễu, không phản hồi), và Điều khiển vòng kín (dựa trên phản hồi âm để triệt tiêu ảnh hưởng của nhiễu).
    Nội dung cuối của Bài 2 hướng dẫn giải mã bản vẽ P&ID theo chuẩn ISA: các biểu tượng thiết bị đơn lẻ (Discrete Instrument), bộ điều khiển chia sẻ (Shared Control), màn hình hiển thị chia sẻ (Shared Display), chức năng máy tính (Computer Function), bộ điều khiển khả trình (PLC); các quy ước đường liên kết tín hiệu; cấu trúc thẻ thiết bị (Tag number) gồm mã định danh khu vực (Area designation) và các chữ cái quy ước (Bảng 2.1: chữ cái đầu nhận dạng biến đo như T, F, P, L, D...).

  • Bài 3: Vận hành hệ thống điều khiển lưu lượng (30 giờ: 29 giờ thực hành, 1 giờ kiểm tra):
    Thực hành vận hành trên hệ thống mô phỏng DCS Centum VP của hãng Yokogawa với vòng điều khiển lưu lượng dòng nước sử dụng thuật toán PID:

    • Chế độ bằng tay (MAN): Thao tác trên bộ điều khiển FIC011/FIC012, điều chỉnh MV xuất tín hiệu 4÷20 mA qua bộ chuyển đổi I/P tác động lên van CV-1. Khảo sát đường cong đáp ứng PV qua cửa sổ TG0101 khi thay đổi bước nhảy MV (+5%) để xác định thời gian chết và hằng số thời gian.
    • Chế độ tự động (AUT): Nhập thông số P, I, D, thay đổi giá trị đặt $SV \pm 5%$ và theo dõi đáp ứng quá trình.
    • Chế độ tầng và tỉ số (Cascade / Ratio): Vận hành hệ thống điều khiển tỉ số giữa lưu lượng $F_A$ (nhánh độc lập qua FT-2) và $F_B$ (nhánh phụ thuộc qua FT-1) theo tỉ số đặt trước $R$.
    • Quy trình dò tìm tham số PID bằng phương pháp dao động vòng kín - tận cùng của Ziegler - Nichols (1942): Đưa hệ thống vào trạng thái dao động với biên độ không đổi ở dải tỷ lệ tới hạn ($PB_u$) và chu kỳ dao động tới hạn ($T_u$). Tính toán các thông số P, I, D theo bảng quy chuẩn:
Kiểu điều khiển Dải tỷ lệ $P$ (%) Thời gian tích phân $I$ (giây) Thời gian vi phân $D$ (giây)
P $2 \cdot PB_u$ $\infty$ $0$
PI $2{,}2 \cdot PB_u$ $T_u / 1{,}2$ $0$
PID $1{,}7 \cdot PB_u$ $T_u / 2$ $T_u / 8$
                       ĐÁP ỨNG BƯỚC NHẢY VÀ DAO ĐỘNG TẬN CÙNG

      Biên độ PV

Kiến thức nền tảng được xây dựng

Giáo trình định hình các khối kiến thức lý thuyết cơ sở bao gồm:

  1. Lý thuyết hệ thống điều khiển quá trình liên tục và mẻ: Bản chất động học của quá trình công nghệ chế biến và năng lượng; phân tích nguyên nhân - kết quả giữa biến đầu vào, biến trạng thái và biến đầu ra.
  2. Nguyên lý đo lường và truyền dẫn tín hiệu chuẩn: Nguyên tắc chuyển đổi vật lý - điện năng của cảm biến công nghiệp; tiêu chuẩn truyền tín hiệu dòng điện 4÷20 mA, tín hiệu áp 1÷5 V, và tín hiệu áp suất khí nén 0.2÷1 bar (3÷15 PSI).
  3. Cơ sở cấu trúc điều khiển phân tán (DCS): Cấu trúc liên kết phần cứng giữa trạm điều khiển hiện trường FCS (Field Control Station), trạm vận hành HIS (Human Interface Station), và hệ thống bảng đấu nối tín hiệu tương tự (sử dụng cáp KS-2 và KS-9).
  4. Nguyên lý tối ưu hóa vòng điều khiển kín: Kỹ thuật triệt tiêu sai số xác lập và giảm thiểu độ dao động dựa trên lý thuyết phản hồi âm và quy tắc thực nghiệm Ziegler - Nichols.

Kỹ năng phát triển

Thông qua 30 giờ thực hành và hệ thống bài tập tình huống, người học hình thành các kỹ năng kỹ thuật cụ thể:

  • Kỹ năng đọc bản vẽ chuyên ngành: Đọc, nhận dạng, và thuyết minh đầy đủ các ký hiệu thiết bị đo, ký hiệu van, đường liên kết tín hiệu và số thẻ thiết bị (Tag number) trên các bản vẽ P&ID và PFD thực tế của các công trình công nghiệp dầu khí.
  • Kỹ năng thao tác giao diện DCS: Đăng nhập, điều hướng và thực hiện các thao tác vận hành trên giao diện hệ thống Centum VP / CS3000 (Mimic Panel, Faceplate, Tuning Trend, Pattern Valve Panel).
  • Kỹ năng chỉnh định bộ điều khiển (Tuning PID): Thực hiện chính xác quy trình xác định thông số P, I, D thông qua phương pháp thực nghiệm dao động vòng kín; khảo sát và đánh giá đáp ứng quá trình ở các điểm làm việc từ 20% đến 80% dải đo của các bộ điều khiển lưu lượng (FIC021/FIC022).
  • Kỹ năng bảo đảm an toàn thiết bị: Thực hiện nghiêm ngặt trình tự kiểm tra van công nghệ trước khi khởi động bơm (CV-1, CV-2 mở trước khi RUN bơm P1, P2) để ngăn ngừa hiện tượng chạy khô (bơm khô) gây phá hủy thiết bị.

Phương pháp giảng dạy và học tập

Mô-đun áp dụng mô hình đào tạo kết hợp lý thuyết và thực hành, trong đó thời lượng thực hành tại xưởng chuyên môn hóa chiếm tỷ trọng 64,4% (29/45 giờ).

  • Phương pháp sư phạm: Giảng viên áp dụng các phương pháp giảng dạy tích cực bao gồm diễn giảng, vấn đáp và dạy học theo giải quyết vấn đề (Problem-based learning). Trong các giờ thực hành, lớp học được tổ chức chia ca thao tác trực tiếp trên các trạm DCS.
  • Tổ chức tự học và thảo luận nhóm: Người học được phân công làm việc theo nhóm từ 6 đến 8 thành viên. Mỗi nhóm nhận chủ đề thảo luận trước khi lên lớp lý thuyết hoặc vào ca thực hành; các thành viên chịu trách nhiệm từng nội dung chuyên môn cụ thể để hoàn thiện bài tập nhóm.
  • Cơ sở vật chất và điều kiện thực hiện:
    • Phòng học: Phòng học lý thuyết tiêu chuẩn và phòng thực hành DCS chuyên môn hóa.
    • Hệ thống máy móc, thiết bị: Trạm điều khiển FCS, trạm vận hành HIS, mô hình nhà máy mô phỏng lưu lượng/mức/nhiệt độ/áp suất, van điều khiển CV-1/CV-2, các bơm P1/P2, bộ chuyển đổi I/P, nguồn cấp điện $220\text{ Vac} \pm 5%$, nguồn khí nén cấp cho van điều khiển đạt $4\text{ kgf/cm}^2$, bồn chứa nước duy trì mức 60%.
    • Học liệu: Giáo trình mô-đun, tập bản vẽ P&ID thực tế của Vietsovpetro, tài liệu hướng dẫn Laboratory Centum VP Manual của Yokogawa, và các phiếu đánh giá kỹ năng thực hành.
  • Quy chế chuyên cần và phương pháp đánh giá:
    • Chuyên cần: Người học phải tham dự tối thiểu 70% số tiết lý thuyết. Trường hợp vắng quá 30% thời lượng lý thuyết sẽ không đủ điều kiện dự thi và phải học lại môn học.
    • Đánh giá thường xuyên: 01 bài kiểm tra thông qua hình thức vấn đáp hoặc kiểm tra viết dưới 30 phút trong giờ học.
    • Kiểm tra định kỳ: 02 bài, gồm:
      • Bài số 1 (Lý thuyết): Đánh giá kiến thức Bài 1 và Bài 2, hình thức trắc nghiệm hoặc tự luận, thời gian 45÷60 phút (đánh giá chuẩn đầu ra A1, A2, A3, A4, C1).
      • Bài số 2 (Thực hành): Đánh giá kỹ năng thao tác Bài 3, thời gian 60 phút trên hệ thống DCS (đánh giá chuẩn đầu ra B1, C1, C2, C3).
    • Thi kết thúc mô-đun: Gồm 2 phần bắt buộc:
      • Phần trắc nghiệm lý thuyết (45÷60 phút).
      • Phần thực hành kỹ năng (60 phút).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật và công nghệ điều khiển đang được áp dụng trong thực tế sản xuất ngành dầu khí:

  • Gắn kết trực tiếp với thiết bị điều khiển công nghiệp Yokogawa: Thay vì chỉ giảng dạy lý thuyết điều khiển tự động tổng quát, giáo trình xây dựng toàn bộ quy trình thực hành dựa trên hệ thống DCS Centum VP / CS3000 của Yokogawa – dòng thiết bị điều khiển phân tán được trang bị phổ biến tại các nhà máy chế biến khí, nhà máy lọc dầu và công trình dầu khí biển ở Việt Nam.
  • Khai thác dữ liệu kỹ thuật từ thực tế sản xuất của Vietsovpetro: Giáo trình sử dụng bản vẽ P&ID và PFD thực tế từ các công trình của Liên doanh Việt - Nga Vietsovpetro, hỗ trợ người học làm quen trực tiếp với cấu trúc thẻ thiết bị (Tag name), chuẩn ký hiệu ISA và cấu hình đường ống thực tế.
  • Quy trình hóa phương pháp thực nghiệm Ziegler - Nichols: Lý thuyết chỉnh định PID kinh điển (Ziegler - Nichols 1942) được cụ thể hóa thành quy trình 19 bước chi tiết trên giao diện đồ họa DCS, từ việc khóa thành phần vi tích phân ($I = 9999$, $D = 0$), tìm dải tỷ lệ tới hạn ($PB_u$) và chu kỳ dao động tới hạn ($T_u$), đến tính toán và thử nghiệm trên dải biến thiên rộng từ 20% đến 80% giá trị đặt.
  • Tích hợp các điều kiện an toàn và thao tác liên động thực tế: Giáo trình quy định chi tiết các bước chuẩn bị hiện trường: kiểm tra áp suất nguồn khí nén điều khiển đạt $4\text{ kgf/cm}^2$, trạng thái các van phụ trợ (V1-1, V1-2 mở; VO1-1, VO1-2 đóng...), vị trí công tắc Mimic/DCS, và cảnh báo bắt buộc mở van điều khiển CV-1/CV-2 trước khi RUN bơm P1/P2 nhằm triệt tiêu sự cố cháy hỏng do chạy khô.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuyên biệt phục vụ các đối tượng trong hệ thống giáo dục nghề nghiệp và kỹ thuật công nghiệp:

  • Sinh viên đào tạo chính quy: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành:
    • Nghề Vận hành thiết bị chế biến dầu khí
    • Nghề Vận hành thiết bị khoan khai thác dầu khí
    • Nghề Khoan khai thác dầu khí
    • Học viên các ngành sửa chữa, bảo dưỡng thiết bị tự động hóa.
  • Điều kiện tiên quyết về kiến thức (Prerequisites): Người học cần hoàn thành các môn học chung (Tin học COMP52009, Tiếng Anh FORL54002, An toàn vệ sinh lao động SAEN52001) và các môn kỹ thuật cơ sở bao gồm Vẽ kỹ thuật (MECM52003) và Điện kỹ thuật (ELEI53011).
  • Giảng viên chuyên ngành: Tài liệu là khung chuẩn để giảng viên bộ môn Tự động hóa và Chế biến dầu khí thiết kế giáo án tích hợp, phân bổ ca thực hành xưởng DCS, xây dựng ngân hàng đề thi trắc nghiệm và biểu mẫu chấm thi thực hành thao tác trên phần mềm điều khiển.
  • Kỹ thuật viên và người tự học: Tài liệu hỗ trợ kỹ thuật viên vận hành trạm DCS tại các nhà máy công nghiệp tra cứu các bước thiết lập chế độ MAN/AUT/CAS, cấu trúc thẻ thiết bị ISA, và các công thức chỉnh định tham số PID cơ bản.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn phục vụ cho đối tượng nào?

Tài liệu phục vụ công tác giảng dạy cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành: Vận hành thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác dầu khí, và Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí, đồng thời có thể dùng làm tài liệu tham khảo cho chuyên ngành Sửa chữa thiết bị tự động hóa.

2. Người học cần đáp ứng những môn học tiên quyết nào trước khi học mô-đun này?

Người học cần hoàn thành các môn học đại cương và các môn kỹ thuật cơ sở liên quan trong chương trình đào tạo, trọng tâm là môn Vẽ kỹ thuật (mã MECM52003) để nắm vững cách đọc bản vẽ kỹ thuật và môn Điện kỹ thuật (mã ELEI53011) để nắm vững nguyên lý mạch điện và tín hiệu dòng điện/điện áp.

3. Điểm khác biệt cốt lõi của giáo trình này so với các tài liệu lý thuyết điều khiển tự động thông thường là gì?

Giáo trình tập trung vào khía cạnh vận hành thực tế trong công nghiệp chế biến dầu khí. Nội dung lý thuyết được giản lược để tập trung vào 3 nhiệm vụ vòng điều khiển, cách đọc bản vẽ P&ID chuẩn ISA của Vietsovpetro và dành hơn 64% thời lượng thực hành trực tiếp trên hệ thống DCS Centum VP của hãng Yokogawa thay vì chỉ tính toán trên các mô hình toán học giải tích.

4. Phương pháp học tập kết hợp và tự học mô-đun này như thế nào để đạt hiệu quả?

Người học cần đọc trước tài liệu lý thuyết và nội dung từng bài lab trước khi lên lớp, tham gia làm việc nhóm theo quy mô 6÷8 thành viên để phân tích chủ đề thảo luận được giao. Trong giờ thực hành tại phòng DCS, người học phải tuân thủ đúng bảng trình tự các bước vận hành (MAN $\rightarrow$ AUT $\rightarrow$ CAS) và tuân thủ các quy tắc an toàn đã nêu trong giáo trình.

5. Giáo trình sử dụng các tài liệu tham khảo bổ trợ chính thống nào?

Tài liệu được biên soạn dựa trên các nguồn tham khảo gồm:

  • Cơ sở hệ thống điều khiển quá trình (TS. Hoàng Minh Sơn, NXB Bách khoa Hà Nội, 2016).
  • Instrumentation Level 1, Third Edition (NCCER, 2015).
  • Fundamentals of Process Control (PAControl).
  • Laboratory Centum VP Manual (Yokogawa Vietnam Ltd, 2021).
  • Tập bản vẽ thiết bị P&ID và PFD tham khảo từ Liên doanh Việt - Nga Vietsovpetro.

Kết luận

Giáo trình Cơ sở điều khiển quá trình (AUTM512111) cung cấp hệ thống kiến thức nền tảng về cấu trúc vòng điều khiển, hệ thuật ngữ chuẩn công nghiệp, quy chuẩn bản vẽ P&ID theo tiêu chuẩn ISA và quy trình vận hành trực tiếp trên hệ thống điều khiển phân tán DCS Yokogawa Centum VP.

                                  LỘ TRÌNH ĐÀO TẠO

    BÀI 1: TỔNG QUAN            BÀI 2: LÝ THUYẾT & P&ID          BÀI 3: THỰC HÀNH DCS

Lộ trình học tập được thiết kế khoa học: bắt đầu từ việc nắm bắt khái niệm quá trình và mục tiêu vận hành (Bài 1), tiếp thu nguyên lý hoạt động của các phần tử đo lường - điều khiển - chấp hành cùng kỹ năng đọc bản vẽ công nghệ (Bài 2), và hoàn thiện kỹ năng thực hành vận hành vòng điều khiển lưu lượng qua việc chỉnh định tham số PID theo phương pháp Ziegler - Nichols (Bài 3).

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo các tài liệu chuyên ngành được chỉ định như giáo trình của TS. Hoàng Minh Sơn (2016), tài liệu kỹ thuật Instrumentation Level 1 (NCCER, 2015) và sổ tay hướng dẫn kỹ thuật Laboratory Centum VP Manual của hãng Yokogawa.
