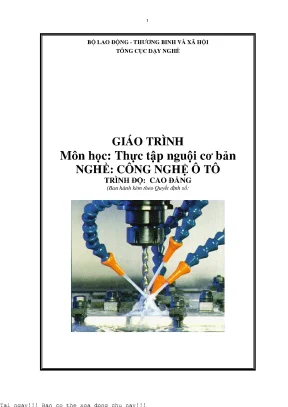

Giáo trình Thực tập nguội cơ bản (Mã số: MĐ 19) – Nghề Công nghệ ô tô

Tổng quan về giáo trình (250-300 từ)

Giáo trình Thực tập nguội cơ bản (Mã số tài liệu: MĐ 19) là tài liệu đào tạo chuyên môn thuộc hệ thống chương trình dạy nghề trình độ Cao đẳng cho nghề Công nghệ ô tô, do Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội) ban hành và nhóm biên soạn thuộc Khoa Động lực, Trường Cao đẳng nghề Cơ khí Nông nghiệp hoàn thành năm 2012. Trong khung chương trình đào tạo, mô đun này mang tính chất là mô đun kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy sau khi người học đã tích lũy kiến thức từ các môn học và mô đun kỹ thuật tiên quyết gồm MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MH 15, MH 16, MĐ 17 và MĐ 18.

Mô đun có tổng thời lượng đào tạo là 90 giờ, được phân bổ hoàn toàn cho thời lượng thực hành (90 giờ thực hành, 0 giờ lý thuyết độc lập). Giáo trình hướng tới mục tiêu trang bị kiến thức công nghệ và rèn luyện kỹ năng thao tác gia công kim loại bằng phương pháp nguội cơ bản, bao gồm: chấp hành nội quy và kỹ thuật an toàn xưởng; thực hiện vạch dấu mặt phẳng và vạch dấu không gian; phân loại và thao tác giũa kim loại đạt yêu cầu kỹ thuật; nắm vững cấu tạo dụng cụ và công nghệ cưa tay; thực hiện khoan lỗ trên phôi; gia công cắt ren trong (ta rô) và ren ngoài; đồng thời rèn luyện tính cẩn thận, chính xác và kỷ luật công nghiệp. Cấu trúc giáo trình gồm 6 bài học được tổ chức theo tiến trình logic của các nguyên công cơ khí xưởng. Đặc thù của giáo trình là tiếp cận trực tiếp các kỹ năng gia công nguội cầm tay đơn giản nhằm hỗ trợ trực tiếp cho các công đoạn bảo dưỡng, sửa chữa ô tô như: sửa nguội khi lắp ráp, gia công mép cạnh chi tiết trước khi hàn, và xử lý khoan tháo vít gãy.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 6 bài học kỹ thuật cơ sở:

  • Bài 1: Nội qui xưởng thực tập - Tổ chức nơi làm việc và kỹ thuật an toàn lao động (Mã bài: MĐ 18-01): Khái niệm nguyên công nguội; 10 điều nội quy phân xưởng; phương pháp tổ chức vị trí làm việc tại bàn nguội (kích thước cao 800-900mm, rộng 700-800mm, dài 1200-1500mm); kết cấu, phân loại và kỹ thuật sử dụng ê tô (ê tô mỏ kẹp má 100-180mm, ê tô có bàn quay má 80-140mm, ê tô không có bàn quay má 60-140mm); các quy định an toàn lao động.
  • Bài 2: Lấy dấu và kỹ thuật vạch dấu (Mã bài: MĐ 19-02): Khái niệm phân phối lượng dư phôi; phương pháp lấy dấu phẳng và lấy dấu khối; dụng cụ kê đỡ (bàn phẳng gang đúc hạt nhỏ, khối V, tấm đỡ điều chỉnh kiểu vít/chêm); dụng cụ vạch dấu (mũi vạch thép CD100/CD120 đường kính 3-5mm, mũi núng CD70A/CD80A góc côn 45°-60°, compa, thước cặp vạch dấu); quy trình lấy dấu và kỹ thuật thiết lập đường kiểm tra ($I', II'$).
  • Bài 3: Giũa kim loại (Mã bài: MĐ 19-03): Cấu tạo giũa (chuôi và thân thép CD80, CD90, CD100, CD120); phân loại theo tiết diện (dẹt, vuông, tam giác, tròn, thoi, lòng mo, hình lưỡi dao) và theo vân răng (răng đơn góc 70°-80°, răng kép góc chéo 125°, giũa gỗ); kỹ thuật giũa mặt phẳng, giũa góc vuông thước góc, giũa chi tiết mỏng, giũa lỗ vuông/tam giác trên tay quay dụng cụ, và phương pháp rà khớp cụm chi tiết rãnh mang cá, bề mặt bán nguyệt.
  • Bài 4: Cưa kim loại bằng cưa tay (Mã bài: MĐ 19-04): Cấu tạo khung cưa cố định/điều chỉnh; thông số lưỡi cưa thép CD80-CD100, Y8; các phương pháp mở mạch răng (so le răng lớn, hình sóng răng nhỏ, xen kẽ răng trung bình); kỹ thuật cưa thép thanh, thép hình theo phương pháp 1 mạch, 2 mạch, 4 mạch và kỹ thuật cắt ống kim loại bằng dao cắt con lăn chuyên dùng.
  • Bài 5: Khoan lỗ (Mã bài: MĐ 19-05): Phân loại mũi khoan dẹt và mũi khoan ruột gà (chuôi trụ, chuôi côn); thông số góc mài sắc mũi khoan theo từng loại vật liệu; quy chuẩn áo côn Mooc/Mét (các cấp 2-1 đến 6-5); kết cấu các loại bầu kẹp (2 vấu, 3 vấu ống kẹp, 3 vấu đặt nghiêng); cấu tạo và vận hành máy khoan bàn (truyền động đai 5 cấp) và máy khoan đứng (6 cấp tốc độ 45-470 vòng/phút, 10 lượng chạy dao 0,15-0,3 mm/vòng).
  • Bài 6: Cắt ren: Nguyên lý cắt ren trong bằng ta rô và ren ngoài bằng bàn ren theo quy trình kỹ thuật.

Nội dung giáo trình xây dựng theo progression logic chặt chẽ: chuẩn bị xưởng và an toàn $\rightarrow$ phân chia lượng dư qua vạch dấu $\rightarrow$ gia công hớt kim loại tạo hình cơ bản (giũa, cưa) $\rightarrow$ gia công lỗ và ren liên kết.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống nguyên lý gia công cơ học gồm:

  • Định nghĩa và nguyên lý cắt gọt nguội: Cơ chế hớt bỏ lớp lượng dư kim loại ($0,025 - 1$ mm) bằng dụng cụ cầm tay; nguyên tắc chọn bề mặt chuẩn thô khi vạch dấu khối nhằm chia đều lượng dư cho phôi đúc, phôi rèn.
  • Thông số hình học của dụng cụ cắt: Góc răng giũa băm ($\gamma = 0 \div 15^\circ, \alpha = 36^\circ, \beta = 70^\circ, \delta = 106^\circ$) và phay/mài ($\gamma = 2 \div 10^\circ, \alpha = 20 \div 25^\circ, \beta = 60 \div 65^\circ, \delta = 80 \div 90^\circ$); góc cắt lưỡi cưa ($\gamma = 12^\circ, \alpha = 35^\circ$ đối với hợp kim đồng/nhôm; $\gamma = 0^\circ, \alpha = 30^\circ$ đối với thép/gang); góc đỉnh mũi khoan $2\phi$ ($116^\circ-118^\circ$ cho thép/gang, $130^\circ-140^\circ$ cho đồng thau, $140^\circ$ cho nhôm, $85^\circ-90^\circ$ cho phíp/xenlulô).
  • Cơ chế gá kẹp và truyền lực: Nguyên lý ăn khớp vít me - đai ốc trên ê tô; cơ chế định tâm tự khóa của chuôi côn Mooc và áo côn.

Kỹ năng phát triển

  • Kỹ năng thao tác kỹ thuật (Technical skills): Làm chủ tư thế đứng và phối hợp lực hai tay khi giũa với nhịp độ 40-60 lần/phút; kiểm soát hành trình cắt khi cưa với góc đứng 45°; kỹ thuật mài sắc góc đỉnh mũi khoan đối xứng trên máy mài hai đá; thao tác lắp gá mũi khoan qua áo côn và bầu kẹp măng-ranh.
  • Kỹ năng phân tích và đo kiểm (Analytical skills): Đọc bản vẽ chi tiết, xác định lượng dư gia công; kiểm tra độ phẳng bề mặt bằng khe ánh sáng và dưỡng kiểm; đo kiểm kích thước bằng thước cặp, thước lá, ke vuông và căn lá (kiểm tra độ hở $< 0,05$ mm); phân tích nguyên nhân sai hỏng bề mặt và đường cắt.
  • Năng lực thực hành chuyên môn (Practical competencies): Giũa mặt phẳng đạt độ chính xác $0,05 - 0,01$ mm, độ nhám $R_z 320$ đến $R_a < 1,25$; gia công các lỗ định hình (lỗ vuông, lỗ tam giác); lắp ráp rà khớp bộ đôi mang cá kín khít; cưa cắt phôi thép và khoan lỗ đạt cấp chính xác 12-13.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm dạy nghề định hướng thực hành thao tác (100% thời lượng xưởng với 90 giờ thực hành). Tiến trình giảng dạy tích hợp lý thuyết công nghệ vào ngay quá trình hướng dẫn thao tác mẫu, phân tích động học tư thế (vị trí đặt bàn chân trái cách bàn nguội 150-200mm nghiêng góc 30°, chân phải tạo góc 75°, cánh tay tạo góc 90° so với vai) và quy luật phân phối lực tỳ/đẩy của hai tay trong từng giai đoạn của hành trình cắt.

Tài liệu thiết kế hệ thống bài tập ứng dụng gắn liền với chi tiết cơ khí thực tế:

  • Gia công sửa nguội góc vuông của thước góc;
  • Gia công lỗ vuông, lỗ tam giác trên thân tay quay ta rô và tay quay doa;
  • Rà khớp lắp ghép bề mặt bán nguyệt và rãnh trượt mang cá;
  • Cưa thép tròn, thép hình theo quy trình cưa 1 vạch, 2 vạch hoặc 4 vạch đối xứng;
  • Cưa cắt phôi ống thông qua khối gá đệm gỗ và dao cắt ống ba con lăn.

Tất cả các bài học đều được chuẩn hóa thành bảng quy trình công nghệ gồm các bước tuần tự: Chuẩn bị thiết bị/dụng cụ $\rightarrow$ Đọc bản vẽ/xác định lượng dư $\rightarrow$ Vạch dấu $\rightarrow$ Gá kẹp phôi trên ê tô/đồ gá $\rightarrow$ Thực hiện thao tác kỹ thuật $\rightarrow$ Đo kiểm tra sản phẩm.

Phương pháp đánh giá kết quả học tập được lượng hóa trực tiếp qua các thông số kỹ thuật sản phẩm: sai số kích thước gia công, độ không phẳng ($0,05$ mm / $100$ mm dài), độ nhám bề mặt ($R_z, R_a$), độ kín khít khe sáng khi thử dưỡng, độ dịch chuyển êm không lắc của mối ghép trượt, cùng mức độ tuân thủ 10 điều nội quy an toàn xưởng (sử dụng bảo hộ lao động, không dùng tay quét phoi kim loại, quy tắc vệ sinh tra dầu bảo dưỡng thiết bị sau ca thực tập).

Giáo trình đưa ra chỉ dẫn tự học cụ thể: học viên tự rèn luyện sự ổn định của lực tay qua từng đường giũa, đối chiếu độ phẳng bằng khe sáng, đối chiếu các hiện tượng sai lệch với bảng phân tích nguyên nhân sai hỏng để tự điều chỉnh thao tác, và củng cố kiến thức thông qua hệ thống câu hỏi kỹ thuật cuối mỗi bài.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Thực tập nguội cơ bản (MĐ 19) thể hiện các đặc điểm hệ thống hóa kỹ thuật và cập nhật công nghệ cơ khí cơ sở:

  • Hệ thống hóa bảng thông số kỹ thuật định lượng: Giáo trình tổng hợp chi tiết các bảng tra cứu thực hành, bao gồm: bảng góc răng giũa ($\gamma, \alpha, \beta, \delta$) theo phương pháp băm, phay và mài; bảng lượng dư và độ nhẵn bóng bề mặt tương ứng với ba cấp giũa (giũa thô, giũa tinh, giũa mịn); bảng kích thước tiêu chuẩn lưỡi cưa tay và cưa máy; bảng góc đỉnh mũi khoan $2\phi$ cho 6 nhóm vật liệu từ kim loại cứng (thép, gang $116^\circ-118^\circ$) đến phi kim (phíp, xenlulô $85^\circ-90^\circ$, đá $80^\circ$); bảng tiêu chuẩn kích thước áo côn Mooc/Mét.
  • Tích hợp bảng nhận diện sai hỏng và biện pháp khắc phục (Troubleshooting tables): Mỗi nguyên công (lấy dấu, giũa, cưa, khoan) đều kèm theo bảng phân tích dạng sai hỏng điển hình (đường dấu mờ, bề mặt giũa lồi lõm, mạch cưa bị lệch, kích thước sai lệch), chỉ rõ nguyên nhân kỹ thuật do thao tác hay thiết bị và cung cấp giải pháp khắc phục cụ thể.
  • Tích hợp ứng dụng chuyên ngành Công nghệ ô tô: Các bài tập và nguyên công được lựa chọn phục vụ trực tiếp công tác sửa chữa cơ khí ô tô: sửa nguội chi tiết trước khi hàn, cưa cắt phôi thanh/ống, gia công tay quay dụng cụ, khoan lỗ lắp bu lông và kỹ thuật xử lý bu lông/vít gãy kẹt trong thân máy.
  • Kế thừa các tài liệu tham khảo chuyên ngành chuẩn mực: Nội dung giáo trình được biên soạn dựa trên việc kế thừa và quy chuẩn hóa từ hai tài liệu kỹ thuật:
    1. Giáo trình Kỹ thuật nguội – Phí Trọng Hảo, Nguyễn Thanh Mai (NXB Giáo dục, 2007).
    2. Thực hành kỹ thuật hàn – Gò – Trần Văn Niên, Trần Thế San (NXB Đà Nẵng, 2001).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các đối tượng đào tạo và nghiên cứu kỹ thuật sau:

  • Sinh viên, học viên đào tạo nghề: Học sinh, sinh viên theo học trình độ Cao đẳng nghề Công nghệ ô tô và các ngành cơ khí chế tạo, sửa chữa máy móc.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức kỹ thuật cơ sở bao gồm các môn học từ MH 07 đến MH 16, MĐ 17 và MĐ 18; nắm vững các nguyên lý về vẽ kỹ thuật cơ khí, dung sai lắp ghép, phương pháp đo lường cơ khí và kiến thức vật liệu học kim loại.
  • Giảng viên và cán bộ hướng dẫn xưởng: Giảng viên sử dụng tài liệu làm khung bài giảng thực hành 90 giờ, thiết kế các trạm thực hành xưởng (bàn nguội, máy khoan, bàn phẳng vạch dấu), lập quy trình hướng dẫn thao tác mẫu và làm thang đo đánh giá sản phẩm gia công nguội.
  • Tự học và tài liệu tra cứu xưởng: Thợ sửa chữa ô tô, kỹ thuật viên bảo dưỡng tại các xưởng cơ khí sử dụng giáo trình để tra cứu quy trình vạch dấu, phương pháp mài mũi khoan, kỹ thuật cưa giũa chính xác và quy tắc an toàn khi sử dụng trang thiết bị xưởng nguội.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Cao đẳng nghề Công nghệ ô tô, đồng thời là tài liệu tham khảo nghiệp vụ cho thợ cơ khí và kỹ thuật viên bảo dưỡng xưởng sửa chữa.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học và mô đun kỹ thuật cơ sở bắt buộc gồm MH 07 đến MH 16, MĐ 17, MĐ 18; có kiến thức về đọc bản vẽ kỹ thuật, sử dụng dụng cụ đo (thước lá, thước cặp, ke vuông) và hiểu biết về an toàn lao động cơ khí.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết cơ khí thông thường?

Tài liệu được xây dựng hoàn toàn cho thời lượng thực hành (90 giờ thực hành, 0 giờ lý thuyết thuần túy), tập trung chuẩn hóa chi tiết từng cử động thao tác, phân bố lực ấn hai tay, tư thế đứng và tích hợp bảng quy trình công nghệ cùng bảng chẩn đoán nguyên nhân sai hỏng cho từng bài.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả từ giáo trình?

Học viên cần tuân thủ trình tự quy trình công nghệ: làm sạch phôi $\rightarrow$ xác định chuẩn thô để lấy dấu (vạch cả đường gia công và đường kiểm tra $I', II'$) $\rightarrow$ chọn đúng chiều cao ê tô (mặt ê tô ngang tầm khuỷu tay/cằm) $\rightarrow$ điều khiển lực ấn tay biến thiên theo hành trình $\rightarrow$ sử dụng dưỡng kiểm khe sáng để tự kiểm tra chất lượng bề mặt.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình trích dẫn và liên kết nội dung với hai tài liệu tham khảo chính: Giáo trình Kỹ thuật nguội (Phí Trọng Hảo, Nguyễn Thanh Mai, NXB Giáo dục, 2007) và Thực hành kỹ thuật hàn – Gò (Trần Văn Niên, Trần Thế San, NXB Đà Nẵng, 2001), kết hợp hệ thống trang thiết bị xưởng gồm bàn phẳng vạch dấu, ê tô, máy mài hai đá, máy khoan bàn và máy khoan đứng.

Kết luận (150 từ)

Giáo trình Thực tập nguội cơ bản (MĐ 19) giữ vai trò chuẩn hóa kỹ năng gia công cơ khí cầm tay cơ bản cho sinh viên ngành Công nghệ ô tô trình độ Cao đẳng. Giáo trình cung cấp hệ thống kiến thức toàn diện từ quy tắc an toàn xưởng, kỹ thuật vạch dấu phân bổ lượng dư đến các kỹ năng gia công nguội cốt lõi gồm giũa, cưa tay, khoan lỗ và cắt ren.

Lộ trình học tập được thiết kế tuần tự qua 6 bài học: $$\text{Bài 1 (An toàn xưởng)} \rightarrow \text{Bài 2 (Lấy dấu)} \rightarrow \text{Bài 3 (Giũa kim loại)} \rightarrow \text{Bài 4 (Cưa tay)} \rightarrow \text{Bài 5 (Khoan lỗ)} \rightarrow \text{Bài 6 (Cắt ren)}$$

Để đạt kết quả thực hành tối ưu, người học cần kết hợp rèn luyện thao tác trực tiếp tại phân xưởng với việc tham khảo các tài liệu chuyên ngành của Tổng cục Dạy nghề và các giáo trình kỹ thuật nguội bổ trợ đã được trích dẫn.
