Tổng quan về giáo trình

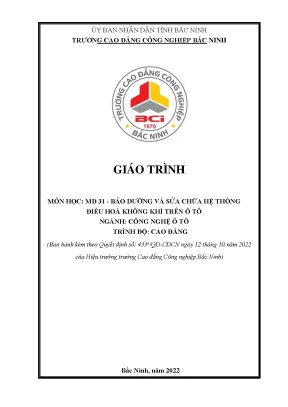

Giáo trình mô đun "Bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô" (Mã mô đun: MĐ 31) là tài liệu đào tạo chuyên môn thuộc ngành Công nghệ ô tô ở trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 433a/QĐ-CĐCN ngày 12 tháng 10 năm 2022 của Hiệu trưởng Trường Cao đẳng Công nghiệp Bắc Ninh, do nhóm tác giả gồm Nguyễn Quốc Hiệp (Chủ biên), Võ Văn Hùng và Lê Đức Tùng biên soạn. Trong chương trình đào tạo, mô đun này có tính chất chuyên môn ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô đun cơ sở tiên quyết như MH07, MH08.

Mô đun có tổng thời lượng đào tạo là 60 giờ, được phân bổ gồm 17 giờ lý thuyết, 41 giờ thực hành/thảo luận và 02 giờ kiểm tra đánh giá. Mục tiêu học tập của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Về kiến thức: Trang bị đầy đủ các khái niệm về nhiệm vụ, yêu cầu vi khí hậu, phân loại, sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí (ĐHKK); giải thích nguyên nhân các dạng sai hỏng cơ - điện - lạnh và phương pháp kiểm tra chẩn đoán.
  • Về kỹ năng: Rèn luyện kỹ thuật sử dụng dụng cụ chuyên dùng, thực hiện tháo lắp, kiểm tra, bảo dưỡng và xử lý sai hỏng của các chi tiết theo đúng tiêu chuẩn kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tính kỷ luật, tác phong cẩn thận, tỉ mỉ và tuân thủ các quy trình an toàn lao động trong nghề công nghệ ô tô.

Giáo trình được cấu trúc thành 3 bài học theo trật tự logic: Bài 1 - Tổng quan về hệ thống điều hòa không khí trên ô tô, Bài 2 - Tháo - lắp hệ thống điều hòa không khí trên ô tô, và Bài 3 - Kiểm tra, bảo dưỡng và sửa chữa hệ thống ĐHKK trên ô tô. Cách tiếp cận của tài liệu là tích hợp chặt chẽ giữa lý thuyết hệ thống với quy trình thao tác chuẩn xác, trong đó thời lượng thực hành chiếm tới hơn 68% tổng thời lượng mô đun.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 3 bài học chuyên đề:

  1. Bài 1: Tổng quan về hệ thống điều hòa không khí trên ô tô

    • Phân tích nhiệm vụ của hệ thống: Duy trì nhiệt độ, độ ẩm thích hợp (30 - 60%), lọc sạch bụi và kiểm soát nồng độ khí CO2/hơi nhiên liệu, duy trì vận tốc tuần hoàn gió phù hợp trong khoang hành khách.
    • Phân loại hệ thống theo vị trí lắp đặt (kiểu phía trước, kiểu kép, kiểu kép treo trần trên xe khách), theo phương pháp điều khiển (điều hòa bằng tay, điều hòa tự động tích hợp ECU và hệ thống cảm biến bức xạ/nhiệt độ), và theo chức năng (loại đơn, loại dùng cho 4 mùa kết hợp két sưởi).
    • Khảo sát sâu cấu tạo và nguyên lý hoạt động của các cụm chi tiết: Máy nén piston đặt nằm thay đổi thể tích bơm qua góc nghiêng đĩa dao động; thiết bị trao đổi nhiệt gồm bộ ngưng tụ (giàn nóng) ống chữ U cánh tản nhiệt và bộ bốc hơi (giàn lạnh) có lưu lượng quạt 530 $m^3$/giờ; các cụm van tiết lưu (van TXV có bầu cảm biến nhiệt, van có ống cân bằng áp suất ngoài, ống tiết lưu cố định FOT); bộ ly hợp điện từ với khe hở ngắt khớp quy định 0,56 - 1,45 mm; bình lọc/hút ẩm có mắt ga quan sát trạng thái bọt môi chất và màu chỉ thị độ ẩm (xanh: khô, vàng: lọt ẩm, nâu: lọt ẩm nghiêm trọng).

  2. Bài 2: Tháo - lắp hệ thống điều hòa không khí trên ô tô

    • Hướng dẫn kỹ thuật kết nối bộ đồng hồ áp suất (đồng hồ áp thấp màu xanh, đồng hồ áp cao màu đỏ) và kỹ thuật xả gió đường ống.
    • Quy trình xả và thu hồi môi chất lạnh an toàn bằng thiết bị chuyên dùng có bộ tách dầu hoặc xả có kiểm soát qua giẻ sạch bằng bộ áp kế.
    • Hướng dẫn quy trình tháo lắp thực tế gồm 23 bước kỹ thuật trên mẫu xe Toyota Vios: Tháo máy nén, xả ga, ngắt giắc cắm/dây đai V, tháo mô tơ quạt gió, giàn nóng, két sưởi, van tiết lưu và giàn lạnh.
    • Kỹ thuật hút chân không đạt độ sâu yêu cầu (710 - 740 mmHg) và phương pháp nạp môi chất lạnh theo hai phương thức: Nạp dạng hơi qua nhánh áp suất thấp khi máy nén đang vận hành và nạp dạng lỏng qua nhánh áp suất cao khi động cơ ngừng hoạt động.

  3. Bài 3: Kiểm tra, bảo dưỡng và sửa chữa hệ thống ĐHKK trên ô tô

    • Hệ thống hóa bảng chẩn đoán sự cố phân theo 3 nhóm: Phần điện (đứt cầu chì, cháy cuộn dây ly hợp từ, hỏng công tắc ổn nhiệt, lỗi quạt gió), phần cơ (trượt đai truyền, kẹt van lá máy nén, mòn ly hợp), và phần lạnh (xì hở đường ống, tắc van tiết lưu, bão hòa phin lọc ẩm, thừa/thiếu môi chất).
    • Phương pháp kiểm tra bên ngoài qua quan sát vết dầu rò rỉ, nghe tiếng gõ cơ khí, kiểm tra độ căng dây đai và quan sát dòng môi chất qua mắt ga.
    • Quy trình đo kiểm áp suất động cơ ở chế độ 2000 vòng/phút, quạt gió tối đa, chế độ làm lạnh MAX COLD; phân tích các trạng thái áp suất cụ thể (cả hai nhánh đều thấp, cả hai nhánh đều cao, nhánh thấp áp cao nhưng nhánh cao áp thấp, hệ thống bị tắc nghẽn đường cao áp).

Kiến thức nền tảng được xây dựng

  • Nguyên lý nhiệt động lực học và chu trình nén hơi làm lạnh: Giải thích quá trình tuần hoàn khép kín gồm nén môi chất thể hơi lên áp suất/nhiệt độ cao $\rightarrow$ ngưng tụ tỏa nhiệt thành chất lỏng $\rightarrow$ tiết lưu giảm áp $\rightarrow$ sôi bay hơi thu ẩn nhiệt làm mát khoang hành khách $\rightarrow$ hút hơi về máy nén.
  • Nguyên lý tự động điều chỉnh thể tích bơm của máy nén đĩa nghiêng: Hoạt động của cơ cấu van lồng xếp cảm ứng áp suất buồng hút và buồng cácte, làm biến thiên góc nghiêng tấm dao động nhằm thay đổi hành trình của 5 piston mà không cần ngắt đóng liên tục ly hợp từ.
  • Cơ chế cân bằng và tiết lưu môi chất: Nguyên lý làm việc của màng tác động, bầu cảm biến nhiệt, ống mao dẫn và ống cân bằng áp suất bên ngoài nhằm định lượng chính xác lượng dịch lỏng cấp vào giàn lạnh, ngăn ngừa hiện tượng ngập lỏng máy nén.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thành thạo kỹ thuật kết nối bộ đồng hồ đo áp suất, vận hành máy thu hồi ga chuyên dụng, máy hút chân không chuyên dụng, thao tác cân đo khối lượng môi chất khi nạp.
  • Kỹ năng phân tích (Analytical skills): Khả năng liên kết giữa biểu hiện thực tế (nhiệt độ đường ống, bọt khí mắt ga, màu sắc hạt hút ẩm) với các giá trị áp suất đo được để chẩn đoán chính xác sự cố hỏng hóc.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện đúng trình tự tháo lắp từng bộ phận trên khoang động cơ và táp lô xe Toyota Vios; tuân thủ kỹ thuật làm sạch, thay thế gioăng chữ O (O-ring) chống xì ga, siết lực bu lông và an toàn áp lực cao.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp theo mô đun nghề nghiệp, lấy việc hình thành kỹ năng thực hành làm trọng tâm với tỷ lệ phân bổ 41/60 giờ cho thực hành xưởng:

  • Phương pháp sư phạm: Giảng viên áp dụng phương pháp nêu vấn đề kết hợp thị phạm trực quan trên mô hình cắt bổ hệ thống ĐHKK ô tô và trạm thực hành xe thực tế. Người học được tổ chức làm việc theo nhóm hoặc cá nhân để rèn luyện tính chủ động và an toàn kỹ thuật.
  • Bài tập và tình huống kỹ thuật (Case studies): Học viên được tiếp cận các bài tập chẩn đoán sai hỏng điển hình được đúc kết trong giáo trình như:
    • Tình huống 1: Hệ thống xuất hiện tiếng khua bên trong máy nén, nhánh thấp áp chỉ số cao trong khi nhánh cao áp lại thấp $\rightarrow$ Xác định hỏng hóc cơ khí bên trong buồng bơm, cần tháo kiểm tra dầu nhờn và van lưỡi gà.
    • Tình huống 2: Quanh ống dẫn nhánh cao áp đổ mồ hôi và đọng sương, gió thổi ra kém lạnh $\rightarrow$ Xác định hiện tượng tắc nghẽn đường ống cao áp hoặc bão hòa phin lọc ẩm.
  • Thực hành quy trình: Rèn luyện chuẩn xác các bước công nghệ bao gồm: Quy trình tháo chi tiết táp-lô và khoang máy; quy trình hút chân không duy trì ổn định 15 - 30 phút ở áp suất 710 - 740 mmHg; quy trình nạp môi chất có gia nhiệt bình chứa trong chậu nước ấm ($\le 40^\circ\text{C}$ - $41,6^\circ\text{C}$).
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên qua bảng kiểm kỹ năng (checklist) thao tác tháo lắp, kiểm tra độ kín hệ thống, độ chính xác khi đọc đồ thị/đồng hồ áp suất và bài kiểm tra kết thúc mô đun 02 giờ.
  • Hướng dẫn tự học: Học viên cần chủ động nghiên cứu cấu tạo nguyên lý trước giờ thực hành, tra cứu cẩm nang sửa chữa của từng dòng xe cụ thể và ghi chép nhật ký chẩn đoán hư hỏng.

Điểm nổi bật và cập nhật

Giáo trình thể hiện các điểm nhấn kỹ thuật thực tế và cập nhật bám sát công nghệ ô tô hiện đại:

  • Tiếp cận công nghệ máy nén biến thiên dung tích: Thay vì chỉ trình bày các dạng máy nén piston cổ điển đóng ngắt theo chu kỳ qua ly hợp từ, tài liệu đi sâu vào phân tích cấu tạo và cơ chế tự điều chỉnh thể tích bơm của máy nén 5 piston đặt nằm dẫn động bằng tấm dao động (đĩa nghiêng), giúp hệ thống duy trì nhiệt độ giàn lạnh ổn định quanh mức $32^\circ\text{F}$ ($0^\circ\text{C}$) và vận hành êm dịu.
  • Quy trình tháo lắp trực quan trên dòng xe thương mại phổ biến: Nội dung thực hành tháo lắp được cụ thể hóa bằng quy trình 23 bước kỹ thuật rõ ràng trên dòng xe Toyota Vios, chỉ rõ từng thao tác từ tháo cản trước, thanh đỡ két nước, ngắt đai truyền đến việc tháo hộp giàn lạnh sau táp lô.
  • Tích hợp các tiêu chuẩn an toàn và bảo vệ môi trường: Hướng dẫn sử dụng thiết bị thu hồi ga chuyên dùng để tách dầu và gom môi chất lạnh thay vì xả tự do ra môi trường; phân biệt rõ đặc tính kỹ thuật và chất hút ẩm riêng biệt giữa môi chất R-12 và R-134a.
  • Phương pháp chẩn đoán đa thông số: Kết hợp đồng thời các dấu hiệu ngoại quan (tiếng ồn, vết dầu rò rỉ, tốc độ đai), quan sát trạng thái dòng chảy qua mắt kính bình lọc (màu sắc, bọt khí) và số liệu đo kiểm từ bộ áp kế hai ngả ở dải tốc độ trục khuỷu 2000 vòng/phút.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong đào tạo và sản xuất:

  • Sinh viên/Học viên ngành Công nghệ ô tô: Tài liệu học tập bắt buộc cho sinh viên trình độ Cao đẳng kỹ thuật đang theo học mô đun MĐ 31.
  • Kiến thức tiên quyết yêu cầu: Người học cần hoàn thành các môn học/mô đun cơ sở ngành như MH07, MH08, nắm vững kiến thức cơ bản về nhiệt kỹ thuật, cơ học chất lưu, nguyên lý máy, mạch điện thân xe cơ bản và an toàn lao động trong xưởng ô tô.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, làm căn cứ xây dựng giáo án tích hợp, thiết kế các bài tập thực hành trên trạm thử nghiệm và đánh giá kỹ năng nghề cho học viên.
  • Kỹ thuật viên tại xưởng sửa chữa: Dùng làm tài liệu tra cứu kỹ thuật về thông số khe hở bộ ly hợp điện từ (0,56 - 1,45 mm), giá trị độ chân không tiêu chuẩn, bảng chẩn đoán nguyên nhân hư hỏng và biện pháp xử lý sự cố hệ thống lạnh ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chuyên biệt cho học viên, sinh viên trình độ Cao đẳng nghề ngành Công nghệ ô tô và là tài liệu tham khảo kỹ thuật cho kỹ thuật viên điện lạnh ô tô tại các gara, trung tâm bảo dưỡng xe cơ giới.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các mô đun tiên quyết theo chương trình (MH07, MH08), có hiểu biết về mạch điện ô tô cơ bản, cấu tạo động cơ, nguyên lý truyền động đai và kỹ năng sử dụng các dụng cụ cơ khí cầm tay thông dụng.

3. Điểm khác biệt của tài liệu này so với các giáo trình lý thuyết chung là gì?

Tài liệu tập trung sâu vào kỹ năng thực hành nghề (chiếm 41/60 giờ), hướng dẫn chi tiết quy trình xả - nạp ga, hút chân không, và cung cấp bảng quy trình tháo lắp 23 bước cụ thể trên dòng xe thực tế (Toyota Vios) cùng bảng chẩn đoán hư hỏng chi tiết theo áp suất đồng hồ.

4. Làm sao để tự học và tiếp thu giáo trình hiệu quả?

Học viên nên kết hợp học lý thuyết chu trình làm lạnh ở Bài 1 với việc quan sát trực tiếp trên mô hình cắt bổ; tuân thủ nghiêm ngặt các quy tắc an toàn khi thực hành Bài 2 và đối chiếu các pan bệnh thực tế tại xưởng với bảng phân loại hỏng hóc ở Bài 3.

5. Giáo trình có đề cập đến các tài liệu bổ trợ nào không?

Giáo trình khuyến nghị người học kết hợp tham khảo thêm cẩm năng sửa chữa (Shop Manual) của các hãng xe, tài liệu hướng dẫn vận hành thiết bị nạp/thu hồi ga chuyên dụng và các giáo trình chuyên ngành liên quan trong chương trình đào tạo của nhà trường.

Kết luận

Giáo trình "Bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô" (MĐ 31) của Trường Cao đẳng Công nghiệp Bắc Ninh là tài liệu đào tạo nghề mang tính ứng dụng kỹ thuật cao, đáp ứng đầy đủ chuẩn đầu ra về năng lực sửa chữa hệ thống ĐHKK trên các phương tiện giao thông hiện đại.

Lộ trình tiếp cận nội dung được xây dựng khoa học: Đi từ việc nắm vững cấu tạo - nguyên lý các cụm chi tiết (máy nén biến thiên dung tích, van TXV, bình hút ẩm), thuần thục các kỹ thuật công nghệ cốt lõi (xả ga, hút chân không, nạp ga, tháo lắp chi tiết trên xe Toyota Vios), đến việc làm chủ phương pháp chẩn đoán và khắc phục sai hỏng bằng trang thiết bị đo kiểm áp suất chuyên dụng.

Để nâng cao hiệu quả đào tạo, người học nên kết hợp nghiên cứu giáo trình cùng các tài liệu kỹ thuật chuyên hãng và tăng cường thời lượng rèn luyện thao tác trên các mô hình, thiết bị thực hành tại xưởng chuyên ngành.
