Tổng quan về giáo trình

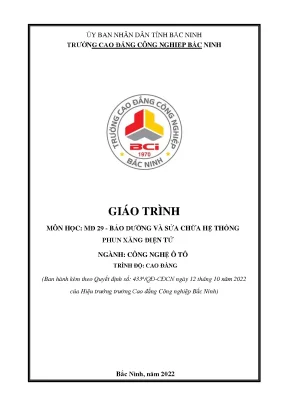

Giáo trình Bảo dưỡng và sửa chữa hệ thống phun xăng điện tử (Mã mô-đun: MĐ 29) là tài liệu học tập chuyên môn bắt buộc thuộc chương trình đào tạo ngành Công nghệ ô tô trình độ Cao đẳng và Liên thông. Tài liệu được ban hành kèm theo Quyết định số 433a/QĐ-CĐCN ngày 12 tháng 10 năm 2022 của Hiệu trưởng Trường Cao đẳng Công nghiệp Bắc Ninh, do nhóm tác giả Nguyễn Quốc Hiệp (Chủ biên), Võ Văn Hùng và Lê Đức Tùng biên soạn theo chương trình khung của Tổng cục Giáo dục Nghề nghiệp (Bộ Lao động - Thương binh và Xã hội).

Về vị trí đào tạo, mô-đun MĐ 29 được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên môn tiền đề gồm MH 18, MĐ 19 đến MĐ 28. Toàn bộ thời lượng thực hiện mô-đun là 60 giờ, phân bổ cụ thể gồm 22 giờ lý thuyết, 36 giờ thực hành/thảo luận/bài tập và 02 giờ kiểm tra đánh giá.

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày chính xác nhiệm vụ, phân loại, cấu tạo và nguyên lý làm việc của hệ thống phun xăng điện tử (EFI), bộ điều khiển trung tâm (ECU), hệ thống cảm biến, bơm xăng, vòi phun và bộ điều áp; giải thích đúng hiện tượng, nguyên nhân sai hỏng và phương pháp kiểm tra bảo dưỡng.
  • Kỹ năng: Nhận dạng chi tiết, thực hiện quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các bộ phận đúng tiêu chuẩn kỹ thuật của nhà sản xuất; vận hành thành thạo trang thiết bị đo kiểm và máy chẩn đoán.
  • Năng lực tự chủ và trách nhiệm: Thực hiện công việc độc lập hoặc phối hợp nhóm, tuân thủ nghiêm ngặt quy trình an toàn lao động và kỷ luật xưởng.

Cấu trúc giáo trình gồm 5 bài học tích hợp, tiếp cận từ tổng quan hệ thống đến chi tiết từng cụm chi tiết chấp hành và điều khiển. Điểm đặc thù của tài liệu là cung cấp sơ đồ mạch điện chi tiết, bảng mã chân giắc ECU, bảng triệu chứng hư hỏng và các quy trình kiểm tra thực tế trên các dòng xe cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 5 bài học chuyên đề có tính liên kết chặt chẽ theo logic vận hành và sửa chữa hệ thống:

[Bài 1: Tổng quan hệ thống EFI] ──> [Bài 2: ECU & Hệ thống Cảm biến] ──> [Bài 3, 4, 5: Cơ cấu Chấp hành (Bơm, Vòi phun, Điều áp)]
  • Bài 1: Tổng quan về hệ thống phun xăng điện tử: Trình bày khái niệm, ưu điểm so với bộ chế hòa khí (kiểm soát khí xả, đáp ứng nhanh vị trí bướm ga nhờ áp suất nén 2–3 kG/cm²). Phân loại hệ thống theo điểm phun (đơn điểm, đa điểm), phương pháp điều khiển (điện tử, thủy lực, cơ khí), thời điểm phun (gián đoạn, liên tục, đồng loạt) và mối quan hệ kim phun (nhóm đơn, nhóm đôi, đồng loạt, thứ tự; trực tiếp, gián tiếp). Cấu trúc hệ thống gồm 3 phân hệ: hệ thống nhiên liệu, hệ thống nạp khí và hệ thống điều khiển điện tử. Thiết lập quy trình 14 bước tháo lắp tổng thể hệ thống.
  • Bài 2: Bảo dưỡng và sửa chữa môđun điều khiển điện tử (ECU) và các bộ cảm biến:
    • Cấu trúc phần cứng ECU: Bộ nhớ (ROM, RAM, PROM, KAM), Bộ vi xử lý (Microprocessor xử lý 4, 8, 16, 32 bit), Đường truyền (BUS).
    • Sơ đồ mạch điện và chân giắc: Các cực nguồn và mát (+B, +B1, BATT, IGSW, M-REL, E1, E2, E21, E01, E02), các chân tín hiệu (NE, G, THW, THA, VTA, PIM, OX, HT, VC, VCC, VS, VG, STA, IGT, IGF).
    • Nguyên lý và cấu tạo cảm biến: Cảm biến oxy khí xả (loại gốm Zirconium phát điện áp 0,1–0,9V ở nhiệt độ >350°C, loại Titanium, loại Wideband A/F sensor); cảm biến nhiệt độ nước làm mát THW và nhiệt độ khí nạp THA (sử dụng nhiệt điện trở âm NTC); cảm biến tốc độ và vị trí trục khuỷu NE / trục cam G (loại điện từ, loại Hall, loại quang học); cảm biến kích nổ Knock Sensor (vật liệu áp điện thạch anh tần số 6–13 kHz); cảm biến đo lưu lượng khí nạp MAF (kiểu cánh chiết áp, kiểu dòng xoáy Karman quang học, kiểu dây sấy mạch cầu Wheatstone); cảm biến áp suất đường ống nạp MAP (chip silicon biến dạng áp trở); cảm biến vị trí bướm ga TPS (loại tiếp điểm IDL/PSW, loại tuyến tính VTA, loại phần tử Hall VTA1/VTA2).
    • Bảng chẩn đoán 14 nhóm triệu chứng hư hỏng: Động cơ không nổ, xả khói đen/khói trắng, khó khởi động nguội/nóng, tốc độ cầm chừng không đúng, rung giật, công suất thấp, nổ ngược ống xả, chết máy đột ngột.
  • Bài 3: Bảo dưỡng và sửa chữa bơm xăng điều khiển điện tử: Nhiệm vụ tạo áp suất nhiên liệu cấp cho giàn phân phối (2,5–3 bar), cấu tạo bơm điện ngâm trong thùng hoặc trên đường ống, mạch điều khiển qua rơ le mở mạch và phương pháp kiểm tra lưu lượng, áp suất.
  • Bài 4: Bảo dưỡng và sửa chữa vòi phun xăng điều khiển điện tử: Cấu tạo van điện từ, kim phun, lò xo hoàn lực, mạch kích hoạt điều khiển thời gian nhấc kim; phương pháp đo điện trở cuộn dây, kiểm tra độ kín khít và độ tơi của tia phun.
  • Bài 5: Bảo dưỡng và sửa chữa bộ điều áp: Nhiệm vụ duy trì độ chênh lệch áp suất không đổi giữa đường nhiên liệu và áp suất đường ống nạp; cấu tạo màng van, lò xo nén và đường ống chân không; quy trình đo áp suất dư và kiểm tra hoạt động màng điều áp.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình hình thành nền tảng lý thuyết và kỹ thuật thông qua các nguyên lý:

  • Lý thuyết hòa khí và điều khiển tối ưu: Tỷ lệ hòa khí tiêu chuẩn, nguyên lý phun làm đậm khi khởi động lạnh dựa trên nhiệt độ nước làm mát THW, hiệu chỉnh góc đánh lửa sớm và cắt nhiên liệu khi giảm tốc.
  • Mạch điện tử và xử lý tín hiệu: Nguyên lý cầu phân áp của nhiệt điện trở âm, mạch cầu cân bằng Wheatstone trong cảm biến dây sấy, hiệu ứng Hall phát xung vuông, hiệu ứng áp điện tinh thể thạch anh phát xung điện áp khi chịu rung động cơ khí.
  • Mạch cấp nguồn và phân vùng tiếp mát: Phân định mạch nguồn điều khiển bằng khóa điện và mạch nguồn tự giữ duy trì qua chân M-REL; phân loại mạch mát thân máy E1, mạch mát cảm biến E2/E21 để chống nhiễu điện áp, và mạch mát cơ cấu chấp hành công suất lớn E01/E02.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu sơ đồ mạch điện động cơ; tra cứu chính xác ý nghĩa các chân giắc trên ECU; sử dụng đồng hồ vạn năng đo điện áp (V), điện trở ($\Omega$) và kiểm tra thông mạch các đường dây dẫn.
  • Kỹ năng phân tích chẩn đoán: Khai thác mã lỗi bằng máy chẩn đoán qua cổng OBD; phân tích 14 hiện tượng sai hỏng cơ bản trên động cơ để khoanh vùng nguyên nhân tại ECU, cảm biến hay cơ cấu chấp hành.
  • Kỹ năng thao tác cơ điện: Tháo lắp chi tiết theo đúng trình tự kỹ thuật; bảo vệ vòng đệm cao su chữ O của vòi phun; siết ốc bằng cờ lê lực theo mô-men tiêu chuẩn; quy trình xả áp an toàn cho hệ thống nhiên liệu áp suất cao.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết với thực hành nghề nghiệp:

[Lý thuyết chuyên đề] ──> [Phân tích sơ đồ mạch] ──> [Quy trình đo kiểm] ──> [Thực hành Pan-bệnh]
  • Tiếp cận mô-đun tích hợp: Giảng viên truyền tải lý thuyết cấu tạo và nguyên lý hoạt động trước khi chuyển giao quy trình thực hành từng bước. Thời lượng thực hành chiếm 60% (36/60 giờ), yêu cầu học viên trực tiếp thao tác trên mô hình phun xăng điện tử và động cơ thực tế.
  • Nghiên cứu tình huống (Case studies) và thực hành đo kiểm: Giáo trình tích hợp các quy trình kiểm tra cụ thể gắn liền với các dòng xe thực tế:
    • Kiểm tra cảm biến oxy trên xe Hyundai i10 2014: Kiểm tra điện áp dây sấy từ hộp với mass thân xe (chuẩn 0V), đo điện trở sấy cảm biến số 1 ($8,1 - 11,1,\Omega$ ở 21°C), đo điện áp chân điều khiển cảm biến số 2 (~3,5V) và điện trở sấy ($9,\Omega$ ở 200°C).
    • Kiểm tra cảm biến nhiệt độ nước làm mát trên xe Kia Cerato 2015: Kiểm tra nguồn cấp 5V, đo thông mạch chân số 2 của cảm biến về chân số 67 của ECM, đo điện trở nhiệt độ thực nghiệm bằng nước nóng và nhiệt kế ($2,1 - 2,9,\Omega$ ở 20°C; $0,66 - 1,00,\Omega$ ở 50°C; $0,236 - 0,26,\Omega$ ở 90°C).
    • Kiểm tra rơ le chính EFI: Đo thông mạch cuộn dây (~$70,\Omega$), kiểm tra đóng ngắt tiếp điểm giữa cực 3 và cực 5 khi cấp nguồn 12V vào cực 1 và 2.
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên qua các bài thực hành đo kiểm cảm biến, kiểm tra an toàn điện xưởng và 02 giờ kiểm tra định kỳ kết thúc mô-đun bằng bài thi thao tác kỹ thuật kết hợp phân tích mã lỗi.
  • Hướng dẫn tự học: Học viên tự tra cứu bảng thông số kỹ thuật điện trở theo nhiệt độ của cảm biến khí nạp (từ $-40^\circ\text{C}$ đạt $95,95 - 105,78,\text{k}\Omega$ đến $80^\circ\text{C}$ giảm còn $0,33 - 0,34,\text{k}\Omega$), luyện tập phân tích sơ đồ nối dây ECU.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa theo quy chuẩn nghề nghiệp: Nội dung bám sát khung đào tạo của Tổng cục Giáo dục Nghề nghiệp, chuẩn hóa toàn bộ thuật ngữ chuyên môn và ký hiệu mạch điện theo tiêu chuẩn quốc tế của hệ thống EFI.
  • Cập nhật đầy đủ các công nghệ cảm biến và chấp hành: Giáo trình bao quát từ các cơ cấu kinh điển (cảm biến gió kiểu cánh gạt, bướm ga kiểu tiếp điểm cơ khí, cảm biến trục khuỷu quang học) đến các công nghệ hiện đại hơn như cảm biến lưu lượng khí kiểu dây sấy mạch cầu, cảm biến vị trí bướm ga và vị trí trục cam/trục khuỷu sử dụng phần tử Hall bán dẫn chống mài mòn, cảm biến oxy dải rộng (Wideband A/F Sensor với tế bào bơm Pump Cell).
  • Gắn kết dữ liệu kỹ thuật thực tế: Toàn bộ thông số đo kiểm, sơ đồ chân giắc không mang tính lý thuyết thuần túy mà được trích xuất từ dữ liệu chẩn đoán của các dòng xe thực tế như Hyundai Grand i10 (2014) và Kia Cerato (2015).
  • Quy trình an toàn xưởng chi tiết: Đưa ra các cảnh báo cụ thể về mặt an toàn như: tắt khóa điện OFF hoặc ngắt cực âm ắc quy trước khi thao tác ECU; kỹ thuật che chắn và sử dụng khay chứa chống bắn tóe xăng áp lực cao khi tháo ống dẫn nhiên liệu; yêu cầu bắt buộc thay mới vòng đệm cao su chữ O (O-ring) khi lắp ráp vòi phun để ngăn ngừa rò rỉ nhiên liệu.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Học viên hệ Cao đẳng chính quy và hệ Liên thông ngành Công nghệ ô tô tại các trường cao đẳng kỹ thuật, trường nghề.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức về kỹ thuật điện - điện tử cơ bản, cấu tạo động cơ đốt trong và hệ thống điện ô tô được trang bị trong các mô-đun tiền đề: MH 18, MĐ 19 đến MĐ 28.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô-đun MĐ 29; căn cứ để xây dựng phiếu hướng dẫn thực hành (Job Sheets), biên soạn đề thi tay nghề và thiết kế các pan bệnh mô phỏng trên bảng thí nghiệm hệ thống phun xăng điện tử.
  • Kỹ thuật viên xưởng và người tự học: Tài liệu tham khảo kỹ thuật phục vụ việc tra cứu mã chân giắc ECU, bảng trị số cảm biến và quy trình kiểm tra nhanh các lỗi hệ thống nhiên liệu tại các xưởng sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ đào tạo hệ Cao đẳng và Cao đẳng liên thông ngành Công nghệ ô tô. Ngoài ra, giáo trình phù hợp cho giảng viên dạy nghề và thợ kỹ thuật sửa chữa ô tô cần tài liệu tra cứu quy trình chẩn đoán hệ thống phun xăng điện tử.

2. Cần kiến thức nền nào để học mô-đun này?

Học viên bắt buộc phải có kiến thức nền tảng từ các mô-đun trước (MH 18, MĐ 19 đến MĐ 28), bao gồm: nguyên lý làm việc của động cơ đốt trong, an toàn điện ô tô, phương pháp đọc sơ đồ mạch điện và kỹ năng sử dụng đồng hồ đo VOM.

3. Điểm khác biệt của giáo trình này là gì?

Tài liệu tập trung sâu vào bản chất điều khiển điện tử của ECU (ROM, RAM, KAM, vi xử lý), phân tích chi tiết sơ đồ mạch cấp nguồn, mạch chống nhiễu cảm biến và tích hợp bảng đo kiểm thông số thực tế của các dòng xe phổ thông (Hyundai i10 2014, Kia Cerato 2015).

4. Làm sao để học tập và thực hành hiệu quả mô-đun MĐ 29?

Người học cần kết hợp việc đọc hiểu lý thuyết mạch chân giắc ECU với thực hành đo đạc trực tiếp trên mô hình hoặc động cơ; tuân thủ quy trình kiểm tra tuần tự theo bảng 14 hiện tượng hư hỏng và luôn ngắt cực âm ắc quy khi tháo lắp thiết bị điện tử.

5. Có tài liệu và thiết bị bổ trợ nào kèm theo giáo trình?

Quá trình học tập cần bổ trợ bằng: cẩm nang sửa chữa (Service Manual) của từng hãng xe, máy chẩn đoán lỗi OBD-II, đồng hồ đo vạn năng, mô hình cắt bổ hệ thống phun xăng EFI và giàn thử kim phun nhiên liệu.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống phun xăng điện tử (MĐ 29) do Trường Cao đẳng Công nghiệp Bắc Ninh ban hành là tài liệu đào tạo chuyên môn đạt chuẩn, có cấu trúc chặt chẽ và tính ứng dụng thực hành cao. Nội dung giáo trình định hình một lộ trình học tập logic từ việc nắm vững nguyên lý hoạt động của ECU và hệ thống cảm biến, làm chủ kỹ năng đo kiểm mạch điện, cho đến việc chẩn đoán thành thạo các pan bệnh trên hệ thống nhiên liệu thực tế. Để nâng cao hiệu quả đào tạo, tài liệu nên được sử dụng song song với các thiết bị chẩn đoán mã lỗi hiện đại và sổ tay hướng dẫn kỹ thuật của nhà sản xuất ô tô.
