Tổng quan về giáo trình

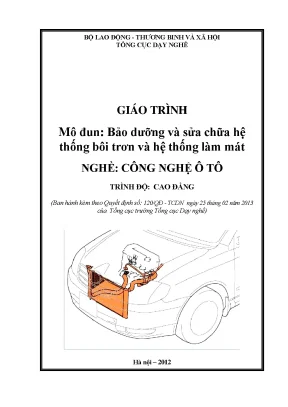

Giáo trình Bảo dưỡng và sửa chữa hệ thống bôi trơn và hệ thống làm mát (Mã mô đun: MĐ 24) là tài liệu đào tạo chuyên môn nghề thuộc chương trình dạy nghề trình độ Cao đẳng nghề Công nghệ Ô tô. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do tập thể giảng viên Khoa Động lực – Trường Cao đẳng nghề Cơ khí Nông nghiệp biên soạn (ThS. Phạm Tố Như chủ biên, ThS. Nguyễn Đức Nam đồng chủ biên cùng 18 thành viên ban biên soạn).

Trong cấu trúc chương trình đào tạo nghề Công nghệ Ô tô, MĐ 24 là mô đun chuyên môn nghề bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở gồm 11 môn học (MH 07 đến MH 17) và 6 mô đun kỹ thuật tiền đề (MĐ 18 đến MĐ 23). Mô đun có tổng thời lượng 105 giờ, bao gồm 30 giờ lý thuyết, 71 giờ thực hành và 4 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành năng lực toàn diện cho học viên:

  • Trình bày chính xác nhiệm vụ, phân loại, cấu tạo và nguyên lý làm việc của hệ thống bôi trơn và làm mát.
  • Giải thích sơ đồ mạch dầu, mạch nước tuần hoàn trên các dòng động cơ xăng và động cơ Diesel.
  • Phân tích nguyên nhân, hiện tượng sai hỏng cơ học và thủy lực.
  • Thực hiện thành thạo quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết đúng quy chuẩn kỹ thuật của nhà sản xuất.
  • Sử dụng chuẩn xác trang thiết bị, dụng cụ chuyên dùng và tuân thủ các quy tắc an toàn lao động trong xưởng cơ khí động lực.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết cơ cấu và quy trình công nghệ bảo dưỡng, sửa chữa phục hồi. Điểm đặc thù của tài liệu là cung cấp định lượng các thông số kỹ thuật tiêu chuẩn (áp suất dầu, tải trọng lò xo, khe hở lắp ghép, dung sai mài mòn) gắn liền với từng thao tác đo kiểm thực tế.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH MÔ ĐUN 24 (105 GIỜ)
HỆ THỐNG BÔI TRƠN (52 GIỜ)                                          HỆ THỐNG LÀM MÁT (53 GIỜ)

Các chương và chủ đề chính

Nội dung giáo trình được chia thành 6 bài học chính theo tiến trình sư phạm từ cơ bản đến chuyên sâu:

  • Bài 1: Tháo lắp, nhận dạng hệ thống bôi trơn (20 giờ: 6 LT, 14 TH): Giới thiệu nhiệm vụ của dầu bôi trơn (làm giảm ma sát, làm mát, tẩy rửa mạt kim loại, làm kín và chống oxy hóa bề mặt chi tiết); các phương pháp bôi trơn (định kỳ thủ công, pha dầu vào nhiên liệu cho động cơ hai kỳ, bôi trơn vung té nhờ má khuỷu, bôi trơn cưỡng bức đáy dầu ướt và đáy dầu khô). Khảo sát cấu tạo các cụm chi tiết: bơm dầu (bánh răng ăn khớp ngoài, bánh răng ăn khớp trong, cánh gạt); két làm mát dầu và bộ làm mát dầu; cụm van chức năng (van an toàn, van điều hòa áp suất, van xả về, van nhiệt); bình lọc dầu (lọc lắng, lọc thấm lõi giấy, lọc ly tâm toàn phần và bán phần); đèn cảnh báo và cảm biến áp suất dầu; hệ thống thông hơi các te động cơ xăng và Diesel. Quy trình tháo lắp chi tiết bơm dầu, tháo puly giảm chấn trục khuỷu, van OCV và cụm lọc dầu.
  • Bài 2: Bảo dưỡng hệ thống bôi trơn (12 giờ: 3 LT, 9 TH): Quy trình kiểm tra chất lượng dầu theo cấp độ nhớt SAE và cấp chất lượng API; các cấp bảo dưỡng (hàng ngày, bảo dưỡng cấp 1, bảo dưỡng cấp 2); quy trình xả và thay mới dầu động cơ (4 đến 8 lít), thay thế lõi lọc định kỳ; kỹ thuật kiểm tra và tháo lắp phao lọc, bầu lọc thấm, bầu lọc ly tâm; phương pháp kiểm tra tải trọng lò xo van an toàn ($150 - 165\text{ N}$ ở chiều dài $46{,}3\text{ mm}$, áp suất mở lý thuyết $1180\text{ kPa}$); kiểm tra rò rỉ két làm mát ở áp suất khí nén $1470\text{ kPa}$; kỹ thuật súc rửa cặn các te và thông rửa đường dầu khoan ngầm trên lốc máy, trục khuỷu.
  • Bài 3: Sửa chữa hệ thống bôi trơn (20 giờ: 6 LT, 12 TH, 2 KT): Phương pháp chẩn đoán tiếng gõ bất thường tại bầu lọc và bơm dầu bằng tai nghe chuyên dụng; kiểm tra, đánh giá độ mòn hướng trục, độ hở đỉnh răng và khe hở mặt đầu bơm dầu; quy trình phục hồi cổ trục rô to lọc ly tâm (yêu cầu độ cong $\le 0{,}02\text{ mm}$, độ côn méo $\le 0{,}01\text{ mm}$) bằng phương pháp mạ thép/mạ crôm và gia công mài nghiền bạc lót đạt khe hở tiêu chuẩn ($0{,}005 - 0{,}008\text{ mm}$).
  • Bài 4: Tháo lắp, nhận dạng hệ thống làm mát (21 giờ: 6 LT, 15 TH): Cấu tạo và nguyên lý hoạt động của hệ thống làm mát bằng chất lỏng (tuần hoàn cưỡng bức) và làm mát bằng không khí; cấu tạo két nước tản nhiệt, nắp két nước (van áp suất và van chân không), bơm nước ly tâm, quạt gió làm mát, van hằng nhiệt và áo nước bao quanh thân máy, nắp quy lát.
  • Bài 5: Bảo dưỡng hệ thống làm mát (12 giờ: 3 LT, 9 TH): Kỹ thuật kiểm tra mức nước làm mát, kiểm tra độ kín khít đường ống nối; quy trình xúc rửa tẩy cặn hóa học trong két nước và áo nước; kiểm tra và điều chỉnh độ căng đai truyền dẫn động bơm nước, quạt gió; kiểm tra hoạt động đóng mở của van hằng nhiệt theo nhiệt độ nước.
  • Bài 6: Sửa chữa hệ thống làm mát (20 giờ: 6 LT, 12 TH, 2 KT): Phương pháp phát hiện rò rỉ két nước bằng thiết bị tạo áp lực; kỹ thuật hàn vá két nước; quy trình tháo rời và thay thế cụm vòng bi, phớt chắn nước của bơm nước ly tâm; kiểm tra và xử lý hiện tượng động cơ quá nhiệt hoặc không đạt nhiệt độ làm việc tối ưu.

Progression logic của giáo trình tuân thủ chặt chẽ nguyên tắc dạy nghề: Nhận dạng cấu tạo và nguyên lý -> Quy trình tháo lắp chuẩn xác -> Thực hiện bảo dưỡng định kỳ -> Chẩn đoán sai hỏng và sửa chữa phục hồi.

Kiến thức nền tảng được xây dựng

  • Nguyên lý ma sát học và màng bôi trơn: Bản chất nhấp nhô tế vi trên bề mặt gia công cơ khí; cơ chế hình thành các trạng thái ma sát (ma sát ướt, ma sát nửa ướt, ma sát giới hạn, ma sát khô); ảnh hưởng của vận tốc trượt và nhiệt độ lên sự phá hủy màng dầu.
  • Hệ thống tiêu chuẩn nhiên liệu và dầu bôi trơn:
    • Tiêu chuẩn SAE (Society of Automotive Engineers): Đơn cấp (SAE 40, SAE 50, SAE 20W) và đa cấp (SAE 20W/50, 10W/30, 5W/30).
    • Tiêu chuẩn API (American Petroleum Institute): Phân định cấp chất lượng cho động cơ xăng (gốc S: SE, SG, SH...) và động cơ Diesel (gốc C: CC, CD, CE...); ký hiệu dầu đa dụng (API SG/CD).
  • Nguyên lý thủy lực, dòng chảy và trao đổi nhiệt: Cơ chế cân bằng áp suất mạch dầu chính ($0{,}2 - 0{,}5\text{ MPa}$ hay $0{,}5 - 5\text{ kgf/cm}^2$); nguyên lý tách cặn bẩn theo lực quán tính ly tâm của rô to phản lực với chênh lệch áp suất jiclơ ($0{,}4 - 0{,}5\text{ MPa}$); cơ chế trao đổi nhiệt đối lưu qua két làm mát dầu và két làm mát nước.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Sử dụng thành thạo bộ dụng cụ cầm tay (clê tròng, tuýp từ 8 đến 27 mm, cần siết lực), vam tháo cốc lọc dầu, dụng cụ chuyên dùng SST (Special Service Tools) để tháo lắp puly giảm chấn trục khuỷu, căn chỉnh dấu phối khí "0", tháo lắp bơm nước, thay thế phớt làm kín và gioăng chữ O.
  • Kỹ năng đo kiểm và phân tích: Đo kiểm áp suất dầu bôi trơn ở chế độ không tải (garanti $\ge 0{,}5\text{ at}$) và toàn tải; sử dụng căn lá, panme, đồng hồ so đo độ rơ mặt đầu, khe hở lưng bánh răng bơm dầu; sử dụng tai nghe dò tiếng gõ để định vị hư hỏng cơ khí tại cụm bơm dầu và bầu lọc ly tâm.
  • Năng lực quy trình bảo dưỡng và sửa chữa: Thực hiện quy trình thay dầu bôi trơn và dung dịch làm mát đúng thể tích kỹ thuật ($4 - 8\text{ lít}$ dầu); gia công mài phục hồi trục rô to ly tâm; ép bạc lót; kiểm tra độ kín két nước, két dầu bằng khí nén; thông rửa hệ thống đường dầu nội bộ trên động cơ.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo định hướng năng lực thực hành nghề (Competency-Based Training). Tỷ lệ phân bổ thời gian thực hành chiếm 67,6% tổng thời lượng mô đun (71/105 giờ), đảm bảo học viên trực tiếp thao tác trên các mô hình cắt bổ, động cơ tĩnh và xe ô tô thực tế tại xưởng.

PHÂN BỔ THỜI LƯỢNG MÔ ĐUN (TỔNG 105 GIỜ)
  • Tiếp cận sư phạm: Giảng viên thuyết trình giải thích nguyên lý hoạt động thông qua sơ đồ cấu tạo (HTBT cưỡng bức các te ướt, HTBT các te khô, HTBT động cơ ZMZ 53), sau đó làm mẫu thao tác tháo lắp, kiểm tra từng cụm chi tiết trước khi phân chia học viên thực hành theo nhóm nhỏ.
  • Phân tích các tình huống hư hỏng thực tế (Case studies):
    • Hiện tượng tiêu hao dầu bôi trơn do mòn xéc măng dầu, bó kẹt xéc măng hoặc chai cứng phớt chắn dầu đầu ống dẫn hướng xupáp.
    • Sự cố sụt giảm áp lực dầu do mòn bộ bánh răng bơm dầu, gãy/yếu lò xo van an toàn, đường dầu chính bị rò rỉ hoặc dầu bị loãng do quá nhiệt.
    • Áp lực dầu tăng cao bất thường do kẹt van an toàn hoặc tắc nghẽn cục bộ mạch dầu chính, gây nguy cơ rách gioăng và phá hủy màng dầu bôi trơn.
    • Nhiệt độ dầu vượt ngưỡng cho phép ($80 - 85^\circ\text{C}$, chênh lệch nhiệt độ động cơ quá $5^\circ\text{C}$) do nghẹt két làm mát hoặc hỏng van nhiệt.
  • Bài tập thực hành kỹ năng:
    • Thực hành quy trình 9 bước thay dầu động cơ: Hâm nóng động cơ ($70 - 90^\circ\text{C}$), kê kích an toàn, tháo nút xả đáy, tháo bầu lọc, bôi trơn đệm làm kín lọc mới, nạp dầu mới, kiểm tra mức dầu bằng que thăm ở vạch Max/Full và nổ máy kiểm tra rò rỉ.
    • Thực hành tháo rã, tẩy rửa cặn bám thành trong rô to lọc ly tâm, thông lỗ jiclơ bằng dây đồng và khí nén.
    • Đo kiểm khe hở bơm dầu và kiểm thử áp suất nén $1470\text{ kPa}$ kiểm tra rò rỉ két làm mát dầu.
  • Phương pháp đánh giá: Đánh giá định kỳ gồm 2 bài kiểm tra thực hành tay nghề (2 giờ sau Bài 3 và 2 giờ sau Bài 6). Tiêu chí chấm điểm căn cứ vào mức độ chuẩn xác của quy trình tháo lắp, thời gian hoàn thành, việc sử dụng chính xác dụng cụ, dung sai đo kiểm và việc chấp hành nội quy an toàn lao động.
  • Hướng dẫn tự học: Học viên tự tra cứu bảng phân loại cấp nhớt API/SAE đối chiếu với sổ tay hướng dẫn của các dòng xe; nghiên cứu sơ đồ đường dầu động cơ ZMZ 53; rèn luyện khả năng đọc hiểu các bảng ký hiệu kỹ thuật và thông số định mức của nhà sản xuất.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn theo chương trình quốc gia: Tài liệu được biên soạn dựa trên chương trình khung dạy nghề đã được Tổng cục Dạy nghề phê duyệt chính thức theo Quyết định số 120/QĐ-TCDN năm 2013, bảo đảm tính pháp lý và tính đồng bộ với hệ thống giáo trình nghề Công nghệ Ô tô trên toàn quốc.
  • Tích hợp các kết cấu hiện đại trên động cơ thế hệ mới: Giáo trình bổ sung cấu tạo và nguyên lý làm việc của cụm bộ làm mát dầu cưỡng bức (Oil Cooler tích hợp van rẽ nhánh tự động) thay thế két làm mát dạng ống truyền thống; cập nhật quy trình tháo lắp liên quan đến van điều khiển dầu phối khí trục cam (van OCV/VVT) và cảm biến vị trí trục khuỷu khi tháo cụm bơm dầu.
  • Phản ánh xu hướng bảo dưỡng công nghiệp: Phân tích sự chuyển dịch trong công nghệ quản lý dầu bôi trơn trên các dòng xe hiện đại (như Ford, Toyota), bao gồm đèn báo bảo dưỡng liên kết máy tính ECU tính toán theo chu kỳ thực tế ($8000\text{ km}$ hoặc 6 tháng) thay cho định mức $5000\text{ km}$/3 tháng truyền thống; hướng dẫn quy trình cài đặt lại (reset) hệ thống cảnh báo thay dầu.
  • Ứng dụng thực tế đa dạng: Nội dung bao quát từ các dòng xe con du lịch sử dụng hệ thống các te ướt, xe tải/xe khách sử dụng bầu lọc ly tâm, đến các loại máy móc hạng nặng (máy ủi, máy kéo Diesel) trang bị hệ thống bôi trơn các te khô chuyên biệt.
  • Gắn liền thực tiễn vật tư tại Việt Nam: Khảo sát cụ thể các chủng loại dầu bôi trơn thương mại phổ biến trên thị trường (Castrol, Shell, Caltex, Mobil, Petrolimex/PCC), hướng dẫn lựa chọn cấp dầu SAE 30, SAE 40 phù hợp với khí hậu nhiệt đới.

Đối tượng sử dụng giáo trình

                    ĐỐI TƯỢNG SỬ DỤNG VÀ PHẠM VI ỨNG DỤNG
  • Sinh viên, học viên ngành kỹ thuật: Học sinh, sinh viên theo học hệ Cao đẳng nghề và Trung cấp nghề ngành Công nghệ Ô tô, Sửa chữa máy động lực. Giáo trình được học ở giai đoạn chuyên môn nghề (sau khi đã hoàn thành các môn học kỹ thuật cơ sở).
  • Kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học và mô đun tiên quyết:
    • Khối môn học MH 07 đến MH 17: Vật liệu cơ khí, Vẽ kỹ thuật cơ khí, Cơ khí đại cương, Dung sai lắp ghép và đo lường kỹ thuật, An toàn lao động.
    • Khối mô đun MĐ 18 đến MĐ 23: Thực hành nguội cơ bản, kỹ năng tháo lắp chi tiết máy đại cương.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để thiết kế đề cương bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành từng bước (Job sheets), xây dựng tiêu chí đánh giá kỹ năng nghề và thiết lập ngân hàng câu hỏi thi kết thúc mô đun.
  • Tài liệu tham khảo chuyên môn: Thợ kỹ thuật, kỹ thuật viên tại các xưởng sửa chữa, garage ô tô và trạm bảo hành sử dụng tài liệu để chuẩn hóa quy trình tháo lắp, tra cứu thông số dung sai mài mòn, quy chuẩn áp suất nén và phương pháp phục hồi chi tiết.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Công nghệ Ô tô. Tài liệu cũng phù hợp cho học viên hệ Trung cấp nghề, kỹ thuật viên sửa chữa ô tô và thợ máy động lực cần tra cứu quy trình công nghệ chuẩn.

2. Người học cần đáp ứng những điều kiện tiên quyết nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở gồm các môn học từ MH 07 đến MH 17 (Vẽ kỹ thuật, Cơ ứng dụng, Dung sai đo lường, Vật liệu học, An toàn lao động) và các mô đun kỹ năng cơ bản từ MĐ 18 đến MĐ 23 (Nguội, tháo lắp cơ khí đại cương).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung là gì?

Tài liệu tập trung sâu vào kỹ năng thực hành công nghệ với tỷ lệ thực hành chiếm hơn 67% thời lượng. Toàn bộ các bước tháo lắp, bảo dưỡng và sửa chữa đều có hướng dẫn định lượng chi tiết (kèm theo thông số áp suất, tải trọng lò xo, mô men siết và giới hạn mài mòn cho phép) thay vì chỉ mô tả cấu tạo tổng quát.

4. Phương pháp tự học và nghiên cứu giáo trình đạt hiệu quả tối ưu?

Học viên cần đọc kỹ phần lý thuyết cấu tạo và nguyên lý trước khi vào xưởng; đối chiếu sơ đồ nguyên lý mạch dầu và mạch nước với động cơ thực tế; tuân thủ nghiêm ngặt bảng trình tự tháo lắp và bảng phân tích hiện tượng – nguyên nhân sai hỏng trong tài liệu để thực hành chẩn đoán.

5. Giáo trình đề cập đến những trang thiết bị và dụng cụ chuyên dùng nào?

Tài liệu đề cập cụ thể các trang bị: Dụng cụ cầm tay tiêu chuẩn (clê, khẩu tuýp từ 8 đến 27 mm, tay lực), vam chuyên dùng tháo cốc lọc dầu, bộ tai nghe và que dò chẩn đoán tiếng gõ động cơ, đồng hồ đo áp suất mạch dầu chính, thiết bị thử áp lực két làm mát, dụng cụ tháo puly chuyên dùng (SST) và hệ thống máy nén khí xưởng.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống bôi trơn và hệ thống làm mát (MĐ 24) cung cấp đầy đủ cấu trúc lý thuyết cơ cấu và quy trình công nghệ chuẩn tắc phục vụ đào tạo kỹ thuật viên nghề Công nghệ Ô tô. Giá trị cốt lõi của giáo trình thể hiện ở việc chuẩn hóa thao tác kỹ thuật, cung cấp các định mức kiểm tra định lượng rõ ràng và phân tích logic các hiện tượng sai hỏng cơ học trong động cơ đốt trong.

Theo lộ trình đào tạo chuyên môn, việc nắm vững kiến thức và kỹ năng tại MĐ 24 là nền tảng bắt buộc để học viên tiếp tục thực hiện các mô đun chuyên sâu tiếp theo như sửa chữa cơ cấu trục khuỷu - thanh truyền, cơ cấu phối khí, hệ thống nhiên liệu xăng - Diesel và hệ thống điều khiển điện tử động cơ ô tô. Để nâng cao năng lực ứng dụng, người học nên kết hợp nghiên cứu giáo trình cùng các tài liệu hướng dẫn sửa chữa (Service Manual) của các hãng xe và các tiêu chuẩn bôi trơn quốc tế SAE, API.
