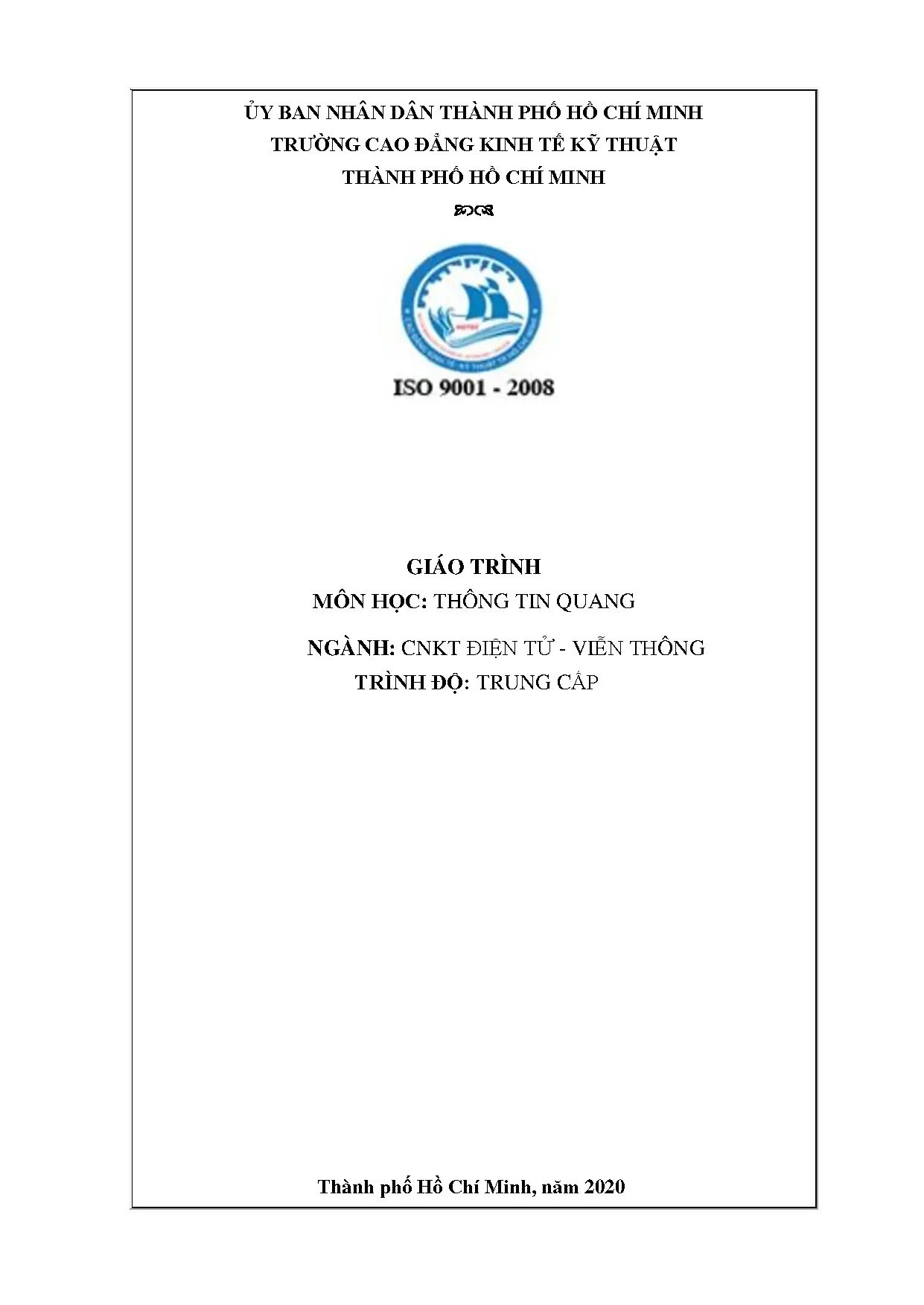

Giáo trình Thông tin Quang - Ngành CNKT Điện tử Viễn thông (Trình độ Trung cấp)

Dưới đây là meta tags cho bài viết "Giáo trình Thông tin Quang CNKT Điện tử Viễn thông": { "ai_description": "Giáo trình Thông tin Quang CNKT Điện tử Viễn

• Tác giả: Nguyễn Thanh Nhật Trường
• Trường học: Trường Cao Đẳng Kinh Tế Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Công nghệ Kỹ thuật Điện tử - Viễn thông
• Đề tài: Thông tin quang
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2020
• Địa điểm: Thành Phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về giáo trình thông tin quang ngành CNKT điện tử viễn thông

Giáo trình Thông tin quang thuộc chương trình đào tạo trung cấp ngành Công nghệ kỹ thuật điện tử - viễn thông. Tài liệu do Trường Cao đẳng Kinh tế Kỹ thuật TP.HCM biên soạn năm 2020. Chủ biên là Kỹ sư Nguyễn Thanh Nhật Trường, giảng viên Khoa Điện - Tự động hóa. Giáo trình bao gồm hai chương chính. Chương 1 trình bày tổng quan về kỹ thuật thông tin quang. Chương 2 đi sâu vào kiến thức về sợi quang. Nội dung được xây dựng theo đề cương chi tiết của Tổng cục Giáo dục nghề nghiệp. Mục tiêu trang bị kiến thức nền tảng cho học sinh, sinh viên về công nghệ truyền dẫn quang. Giáo trình phục vụ nhu cầu học tập, tham khảo và nghiên cứu trong lĩnh vực viễn thông. Đây là tài liệu quan trọng giúp người học hiểu rõ nguyên lý hoạt động của hệ thống thông tin quang. Từ đó nắm bắt được ứng dụng thực tế trong ngành điện tử viễn thông hiện đại.

1.1. Mục tiêu đào tạo của môn học thông tin quang

Môn học Thông tin quang trang bị kiến thức nền tảng về kỹ thuật truyền dẫn ánh sáng trong sợi quang. Học viên được tiếp cận các nguyên lý vật lý cơ bản như phản xạ, khúc xạ, phản xạ toàn phần. Mục tiêu đào tạo bao gồm hiểu cấu tạo sợi quang, phân loại các loại sợi chiết suất bậc và chiết suất biến đổi. Người học nắm được các đặc tính truyền dẫn như suy hao, tán sắc và hiệu ứng phi tuyến. Môn học giúp học viên có khả năng phân tích đánh giá chất lượng hệ thống thông tin quang. Từ đó áp dụng kiến thức vào thực tế nghề nghiệp trong lĩnh vực viễn thông.

1.2. Cấu trúc nội dung giáo trình thông tin quang

Giáo trình được chia thành hai chương lớn với nội dung logic từ tổng quan đến chuyên sâu. Chương 1 giới thiệu lịch sử phát triển, sơ đồ khối cơ bản, ưu nhược điểm và ứng dụng của hệ thống thông tin quang. Chương này giúp người học có cái nhìn toàn cảnh về lĩnh vực. Chương 2 đi sâu vào sợi quang với các nội dung về ánh sáng, chiết suất, cấu tạo sợi quang, phân loại và đặc tính truyền dẫn. Phần hiệu ứng phi tuyến cũng được đề cập. Cấu trúc này đảm bảo người học tiếp cận từ lý thuyết cơ bản đến kiến thức nâng cao một cách hệ thống.

II. Phân tích nội dung kỹ thuật trong giáo trình thông tin quang

Nội dung kỹ thuật trong giáo trình Thông tin quang được trình bày bài bản và khoa học. Chương 1 cung cấp kiến thức tổng quan về hệ thống thông tin quang điển hình. Sơ đồ khối cơ bản giúp hình dung quy trình truyền tín hiệu. Chương 2 là phần trọng tâm với nội dung chuyên sâu. Các vấn đề cơ bản về ánh sáng như sóng điện từ, chiết suất khúc xạ được giải thích rõ ràng. Định luật Snell và hiện tượng phản xạ toàn phần là nền tảng quan trọng. Giáo trình mô tả chi tiết quá trình truyền ánh sáng trong sợi quang. Khẩu độ số NA xác định góc tiếp nhận ánh sáng của sợi quang. Các loại sợi quang được phân loại theo phân bố chiết suất. Đặc tính truyền dẫn bao gồm suy hao do hấp thụ, tán xạ tuyến tính và uốn cong. Tán sắc vật liệu, ống dẫn sóng và phân cực mode ảnh hưởng đến chất lượng truyền dẫn. Hiệu ứng phi tuyến như SPM, CPM và trộn bốn bước sóng cũng được phân tích kỹ lưỡng.

2.1. Nguyên lý truyền dẫn ánh sáng trong sợi quang

Ánh sáng truyền trong sợi quang dựa trên hiện tượng phản xạ toàn phần. Khi tia sáng đi từ môi trường chiết suất lớn sang môi trường chiết suất nhỏ, góc khúc xạ lớn hơn góc tới. Góc giới hạn θc là góc tới tại đó tia khúc xạ vuông góc với mặt phân cách. Khi góc tới vượt quá góc giới hạn, ánh sáng bị phản xạ hoàn toàn vào sợi quang. Khẩu độ số NA xác định góc tiếp nhận ánh sáng tối đa của sợi quang. Giá trị NA越大表示 sợi quang接收 ánh sáng的能力越强. Nguyên lý này là cơ sở để hiểu cách truyền dẫn tín hiệu quang trong hệ thống viễn thông.

2.2. Các loại sợi quang và đặc tính kỹ thuật

Giáo trình phân loại sợi quang thành hai loại chính dựa trên phân bố chiết suất. Sợi chiết suất bậc SI có chiết suất lõi và vỏ đồng nhất. Sợi chiết suất biến đổi GI có chiết suất giảm dần từ tâm ra vỏ. Sợi đơn mode truyền một mode ánh sáng, thích hợp cho khoảng cách xa. Sợi đa mode truyền nhiều mode, phù hợp với khoảng cách ngắn hơn. Đặc tính kỹ thuật quan trọng bao gồm suy hao và tán sắc. Suy hao do hấp thụ, tán xạ và uốn cong làm giảm công suất tín hiệu. Tán sắc vật liệu, ống dẫn sóng gây méo xung tín hiệu. Các hiệu ứng phi tuyến như SPM, CPM ảnh hưởng đến chất lượng truyền dẫn trong hệ thống WDM.

III. Phương pháp học tập và nghiên cứu giáo trình thông tin quang

Học tập giáo trình Thông tin quang đòi hỏi phương pháp tiếp cận khoa học. Người học cần nắm vững lý thuyết nền tảng trước khi đi vào nội dung chuyên sâu. Bắt đầu từ chương 1 để hiểu tổng quan về hệ thống thông tin quang. Lịch sử phát triển giúp nhận thức tầm quan trọng của công nghệ. Sơ đồ khối cơ bản cung cấp cái nhìn toàn cảnh về quy trình hoạt động. Chương 2 yêu cầu sự tập trung cao độ với các khái niệm vật lý. Định luật Snell, hiện tượng phản xạ toàn phần cần được hiểu kỹ. Cấu tạo và phân loại sợi quang là kiến thức cốt lõi. Kết hợp lý thuyết với thực hành là phương pháp hiệu quả. Thực nghiệm giúp củng cố kiến thức về đặc tính truyền dẫn. Nghiên cứu tài liệu tham khảo mở rộng hiểu biết về ứng dụng thực tế. Thảo luận nhóm và trao đổi với giảng viên giải đáp thắc mắc. Việc áp dụng kiến thức vào bài tập thực tế nâng cao kỹ năng nghề nghiệp.

3.1. Tiếp cận lý thuyết nền tảng về thông tin quang

Lý thuyết nền tảng là bước đầu tiên quan trọng khi học giáo trình Thông tin quang. Chương 1 cung cấp kiến thức tổng quan về hệ thống và ứng dụng. Người học cần hiểu rõ sóng điện từ và tính chất ánh sáng. Chiết suất khúc xạ là khái niệm then chốt quyết định hành vi truyền ánh sáng. Hiện tượng phản xạ toàn phần giải thích nguyên lý hoạt động của sợi quang. Sơ đồ mức năng lượng lượng tử giúp hiểu quá trình phát xạ ánh sáng. Quá trình bơm kích thích nguyên tử nhảy lên mức năng lượng cao hơn. Nắm vững lý thuyết này tạo nền tảng vững chắc để tiếp cận nội dung chuyên sâu về sợi quang và đặc tính truyền dẫn.

3.2. Thực hành và thí nghiệm về sợi quang

Thực hành là phương pháp hiệu quả để củng cố kiến thức lý thuyết về sợi quang. Thí nghiệm cho phép quan sát trực tiếp hiện tượng phản xạ toàn phần. Người học được tiếp cận với các loại sợi quang thực tế. Đo lường khẩu độ số NA giúp hiểu góc tiếp nhận ánh sáng của sợi quang. Thí nghiệm về suy hao và tán sắc đánh giá chất lượng truyền dẫn. Thực hành với thiết bị truyền dẫn quang nâng cao kỹ năng nghề nghiệp. Người học học cách lắp đặt, kiểm tra và bảo trì hệ thống quang. Kết quả thực hành giúp liên hệ lý thuyết với ứng dụng thực tế. Kinh nghiệm thực tế rất quan trọng cho công việc trong lĩnh vực viễn thông.

IV. Ứng dụng và triển vọng của thông tin quang trong viễn thông

Thông tin quang đóng vai trò then chốt trong ngành viễn thông hiện đại. Giáo trình giới thiệu ứng dụng trong viễn thông và dịch vụ tổng hợp. Hệ thống thông tin quang truyền tải dữ liệu tốc độ cao qua sợi quang. Công nghệ WDM cho phép truyền nhiều kênh trên cùng một sợi quang. Khoảng cách truyền dẫn có thể lên đến hàng trăm kilomet. Ứng dụng trong dịch vụ tổng hợp bao gồm truyền hình, internet và điện thoại. Mạng truy nhập quang FTTH kết nối trực tiếp đến người dùng cuối. Công nghệ quang hỗ trợ hạ tầng mạng 5G và IoT. Hiệu ứng phi tuyến cần được kiểm soát trong hệ thống tốc độ cao. SPM và CPM ảnh hưởng đến chất lượng tín hiệu trong hệ thống WDM. Hiệu ứng trộn bốn bước sóng gây xuyên kênh giữa các kênh. Xu hướng phát triển bao gồm sợi quang diện tích lõi lớn. Công nghệ mới giảm ảnh hưởng phi tuyến và cải thiện chất lượng truyền dẫn.

4.1. Ứng dụng hệ thống thông tin quang trong viễn thông hiện đại

Hệ thống thông tin quang là xương sống của mạng viễn thông hiện đại. Công nghệ sợi quang cho phép truyền dữ liệu tốc độ gigabit và terabit. Mạng lõi sử dụng sợi quang kết nối các thành phố và quốc gia. Công nghệ WDM tăng dung lượng truyền dẫn bằng cách sử dụng nhiều bước sóng. Mỗi kênh truyền trên một bước sóng riêng biệt. Mạng truy nhập quang FTTH cung cấp internet tốc độ cao đến hộ gia đình. Công nghệ GPON và EPON là giải pháp phổ biến. Hệ thống cáp quang biển kết nối các châu lục. Công nghệ khuếch đại quang EDFA kéo dài khoảng cách truyền dẫn. Thông tin quang đảm bảo hạ tầng cho xã hội số hiện đại.

4.2. Xu hướng phát triển công nghệ quang trong tương lai

Công nghệ quang đang phát triển mạnh mẽ với nhiều xu hướng mới. Sợi quang diện tích lõi hiệu dụng lớn giảm ảnh hưởng hiệu ứng phi tuyến. Công nghệ truyền dẫn không gian tự do FSO mở rộng ứng dụng quang. Mạng quang tích hợp SDN và NFV linh hoạt hơn. Công nghệ silicon photonics giảm chi phí sản xuất. Hệ thống truyền dẫn tốc độ 400G và 800G đang được triển khai. Công nghệ quang tử tích hợp trên chip tăng tính nhỏ gọn. Mạng quang lượng tử đảm bảo bảo mật thông tin tuyệt đối. Ứng dụng trong IoT và thành phố thông minh đòi hỏi hạ tầng quang mạnh mẽ. Công nghệ 6G sẽ sử dụng mạng quang làm backbone. Triển vọng phát triển rất lớn trong thập kỷ tới.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về kỹ thuật thông tin quang a. Chuyển đổi tín hiệu điện thành ánh sáng b. Chuyển đổi ánh sáng thành tín hiệu điện c. Khuếch đại ánh sáng d.

Chia tín hiệu ánh sáng 1. Bộ O/E có chức năng gì? a. Chuyển đổi tín hiệu điện thành ánh sáng b. Chuyển đổi ánh sáng thành tín hiệu điện c.

Khuếch đại ánh sáng d. Chia tín hiệu ánh sáng KHOA ĐIỆN – TỰ ĐỘNG HÓA 17 Chương 2: Sợi quang CHƯƠNG 2: SỢI QUANG GIỚI THIỆU Sợi quang là một môi trường thông tin đặc biệt có thể so sánh với các môi trường khác như cáp đồng hoặc không gian tự do. Một sợi quang cung cấp một môi trường truyền dẫn suy hao thấp trên một dãi tần số rộng lớn ít nhất là 2.5 THz, hay cao hơn với các loại sợi quang đặc biệt, dãi thông của nó rộng hơn dải thông của cáp đồng hay bất cứ môi trường truyền dẫn nào. Dải thông này có thể truyền hàng trăm triệu cuộc gọi đồng thời, hoặc hàng chục triệu trang web trong một giây.

Ðặc tính suy hao thấp cho phép truyền tín hiệu ở khoảng cách dài với tốc độ cao trước khi chúng được khuếch đại. Với hai đặc tính suy hao thấp và dải thông cao nên hệ thống thông tin sợi quang đã được sử dụng rộng rãi ngày nay. Khi hệ thống truyền dẫn phát triển ở khoảng cách xa hơn và tốc độ bit cao hơn, độ tán sắc trở thành một hệ số giới hạn quan trọng. Ðặc biệt, tán sắc màu là hiện tượng các thành phần tần số (hoặc bước sóng) của tín hiệu di chuyển với vận tốc khác nhau.

Nói chung, tán sắc dẫn đến việc xung bị trải rộng ra và vì vậy đáp ứng xung của các bit gần nhau giao thoa với nhau. Trong hệ thống thông tin, điều này dẫn đến sự chồng xung của các bit gần nhau. Hiện tượng này được gọi là giao thoa giữa các kí tự gần nhau (Inter Symbol Interference - ISI). Khi một hệ thống phát triển lên một số lượng lớn bước sóng, khoảng cách và tốc độ bit cao hơn, các hiệu ứng phi tuyến trong sợi quang bắt đầu xảy ra.

Như chúng ta sẽ thấy, có sự tương tác phức tạp của các hiệu ứng phi tuyến với tán sắc màu. Chúng ta bắt đầu chương này bằng cách thảo luận các nguyên lý cơ bản của sự lan truyền ánh sáng trong sợi quang, bắt đầu từ mô hình quang hình học đơn giản. Sau đó chúng ta phần còn lại của chương này để tìm hiểu các cơ sở tán sắc màu và các hiện tượng phi tuyến trong sợi quang. Một số vấn đề cơ bản về ánh sáng 2.

Sóng điện từ Ánh sáng như là sóng điện từ.1 là hình ảnh tĩnh của một sóng điện từ. KHOA ĐIỆN – TỰ ĐỘNG HÓA 18 Chương 2: Sợi quang Hình 2. Sóng điện từ: hình tĩnh (a) Theo thời gian: T - chu kỳ, f = 1/T - tần số (Hz); (b) Theo không gian: λ - bước sóng (m) Trong môi trường không gian tự do, ánh sáng là sóng điện từ ngang (TEM ). Khái niệm ngang (transverse) có nghĩa là cả hai véc tơ - điện trường E và từ trường H - vuông góc với phương truyền, trục z trong hình 2.

+ Tần số: - Ký hiệu: f - Đơn vị: Hz (Hertz), hay cps (cycle per second). + Bước sóng: - Ký hiệu: λ - Đơn vị: m (μm, nm). Giữa tần số và bước sóng có mối quan hệ sau: c = (2.1) f Với c là vận tốc ánh sáng trong chân không, c = 3x m/s. + Phổ sóng điện từ: KHOA ĐIỆN – TỰ ĐỘNG HÓA 19 Chương 2: Sợi quang Hình 2.

Phổ sóng điện từ Bảng 2. Các băng sóng vô tuyến Băng tần Tần số (f) Bước sóng (λ) VLF 3 KHz → 30 KHz 100 Km → 10 Km LF 30 KHz → 300 KHz 10 Km → 1 Km MF 300 KHz → 3 MHz 1 Km → 100 m HF 3 MHz → 30 MHz 100 m → 10 m VHF 30 MHz → 300 MHz 10 m → 1 m UHF 300 MHz → 3 GHz 1 m → 1 dm SHF 3 GHz → 30 GHz 1 dm → 1 cm EHF 30 GHz → 300 GHz 1 cm → 1 mm - Vùng ánh sáng nhìn thấy được: chiếm dải phổ từ 380 nm đến 780 nm. - Vùng hồng ngoại: chia làm 3 phần: + Vùng hồng ngoại gần: 780 nm ÷ 1400 nm. KHOA ĐIỆN – TỰ ĐỘNG HÓA 20 Chương 2: Sợi quang + Vùng hồng ngoại giữa: 1,4 μm ÷ 6 μm.

+ Vùng hồng ngoại xa: 6 μm ÷ 1 mm. - Ánh sáng dùng trong thông tin quang: 800 nm,1600 nm như vậy nằm trong vùng hồng ngoại gần và một phần vùng hồng ngoại giữa. - Ba bước sóng ánh sáng thông dụng dùng trong các hệ thống thông tin quang được gọi là 3 cửa sổ quang: + Cửa sổ 1: λ1 = 850 nm + Cửa sổ 2: λ2 = 1310 nm + Cửa sổ 3: λ3 = 1550 nm + Cửa sổ 4: λ4 = 1625 nm 2. Chiết suất khúc xạ (Refractive index) Ánh sáng có thể xem như là một chùm tia sáng.

Các tia sáng lan truyền trong các môi trường khác nhau với vận tốc khác nhau. Có thể xem các môi trường khác nhau cản trở sự lan truyền canh sáng bằng các lực khác nhau. Điều này được đặc trưng bằng chiết suất khúc xạ của môi trường. Chiết suất của một môi trường trong suốt (n) được xác định bởi tỉ số giữa vận tốc ánh sáng lan truyền trong chân không với vận tốc của ánh sánh lan truyền trong môi trường ấy.2) v Với: n: chiết suất của môi trường, không có đơn vị.

v: vận tốc ánhsáng trong môi trường, (m/s). c: vận tốc ánh sáng trong chân không, (m/s).Chiết suất của một vài môi trường thông dụng: - Không khí: n = 1,00029 ≈ 1,0. KHOA ĐIỆN – TỰ ĐỘNG HÓA 21 Chương 2: Sợi quang Vì v ≤ c nên n ≥ 1. Phản xạ, khúc xạ, phản xạ toàn phần và định luật Snell Ánh sáng truyền thẳng trong môi trường đồng nhất, bị phản xạ và khúc xạ tại biên ngăn cách hai môi trường đồng nhất khác nhau.

Như vậy, ba đặc điểm cơ bản của ánh sáng là: - Truyền thẳng. Tổng quát, khi một tia sáng tới mặt ngăn cách giữa hai môi trường, tia sáng này bị tách ra làm hai phần: một phần dội lại môi trường đầu (hiện tượng phản xạ), một phần truyền tiếp qua môi trường hai. Tia truyền tiếp bị lệch hướng truyền so với tia ban đầu (hiện tượng khúc xạ). Ðiều này được minh họa ở hình 2.

Hiện tượng phản xạ và khúc xạ ánh sáng ✓ Ðịnh luật phản xạ ánh sáng: được phát biểu tóm tắt như sau: - Tia phản xạ nằm trong mặt phẳng tới. - Góc phản xạ bằng góc tới (θ1' = θ1). ✓ Ðịnh luật khúc xạ ánh sáng: - Tia khúc xạ nằm trong mặt phẳng tới. - Góc khúc xạ và góc tới liên hệ nhau theo công thức Snell: n1sinθ1 = n2sinθ2 (2.3) ✓ Phản xạ toàn phần: Xét hai trường hợp sau: KHOA ĐIỆN – TỰ ĐỘNG HÓA 22 Chương 2: Sợi quang a) n1 < n2: Hình 2.

Ánh sáng đi từ môi trường chiết suất nhỏ sang môi trường chiết suất lớn Từ phương trình (2.3) kết hợp n1 < n2 suy ra θ1 > θ2 (xem hình 2. Như vậy, khi ánh sáng đi từ môi trường có chiết suất nhỏ sang môi trường có chiết suất lớn hơn, tia khúc xạ lệch về phía gần pháp tuyến hay lệch xa mặt ngăn cách giữa hai môi trường 1 và 2. Hiện tượng phản xạ toàn phần (a): còn tia khúc xạ (b): xuất hiện tia phản xạ (tia 3) Từ phương trình (2.3) kết hợp n1 > n2 suy ra θ1 < θ2 (xem hình 2. Như vậy, khi ánh sáng đi từ môi trường có chiết suất lớn sang môi trường có chiết suất nhỏ hơn tia khúc xạ lệch về phía xa pháp tuyến hay lệch gần về phía mặt ngăn cách giữa hai môi trường 1 và 2.

Cho nên khi tăng góc tới θ1 = θc < 90° thì θ2 = 90° (hình 2. KHOA ĐIỆN – TỰ ĐỘNG HÓA 23 Chương 2: Sợi quang Và khi θ1 > θc thì tia tới bị phản xạ hoàn toàn về môi trường 1, và được gọi là hiện tượng phản xạ hoàn toàn (total reflection). θc được gọi là góc giới hạn (critical angle). Từ phương trình trên suy ra: n2 sin  c = (2.

Lượng tử Mỗi nguyên tử chỉ có thể chiếm một số mức năng lượng rời rạt. Điều này được diễn tả bằng sơ đồ mức năng lượng như trên hình 2. Sơ đồ mức năng lượng - Nguyên tử có khuynh hướng tồn tại ở mức năng lượng thấp nhất. - Ðể kích thích nguyên tử nhảy lên mức năng lượng cao hơn, chúng phải được cung cấp một năng lượng bên ngoài.

Quá trình này gọi là “bơm”. - Khi nguyên tử nhảy lên mức năng lượng cao hơn, nó hấp thụ một lượng năng lượng từ bên ngoài. Lượng này đúng bằng độ chênh lệch về năng lượng giữa hai mức cao và thấp xảy ra việc nhảy này. - Khi nguyên tử rơi từ mức năng lượng cao xuống một mức năng lượng thấp hơn, nó bức xạ ra một lượng tử năng lượng điện từ gọi là photon ( Điều này chỉ đúng đối với chuyển tiếp có bức xạ ).

- Photon là hạt cơ bản di chuyển với vận tốc ánh sáng c, và mang một lượng tử năng lượng: Ep= hf trong đó h là hằng số Planck (6.s) và f là tần số của photon. - Ánh sáng là dòng photon. Màu sắc của nó được xác định bởi tần số photon, f , đó KHOA ĐIỆN – TỰ ĐỘNG HÓA 24 Chương 2: Sợi quang cũng là bước sóng, λ, bởi vì λf = c, trong đó c là vận tốc của ánh sáng trong chân không. - Năng lượng của photon: EP, bằng khe (độ chênh lệch) năng lượng giữa mức bức xạ cao và mức năng năng lượng thấp, tần số photon (bước sóng) được xác định qua mức năng lượng của vật chất được sử dụng.

- Các mức năng lượng đã tồn tại tự nhiên; vì vậy chúng ta có thể đạt các màu ánh sáng khác nhau bằng cách sử dụng các mức năng lượng cùng vật liệu hoặc dùng các vật liệu khác nhau. - Photon được hấp thụ bởi vật liệu mà các khe năng lượng của chúng đúng bằng năng lượng photon. Ðể làm cho môi trường trong suốt, chúng ta phải lựa chọn hoặc các photon khác, tức là ánh sáng màu sắc khác, hoặc môi trường khác. Mô tả quang hình quá trình truyền ánh sáng trong sợi quang 2.
