Tổng quan về giáo trình

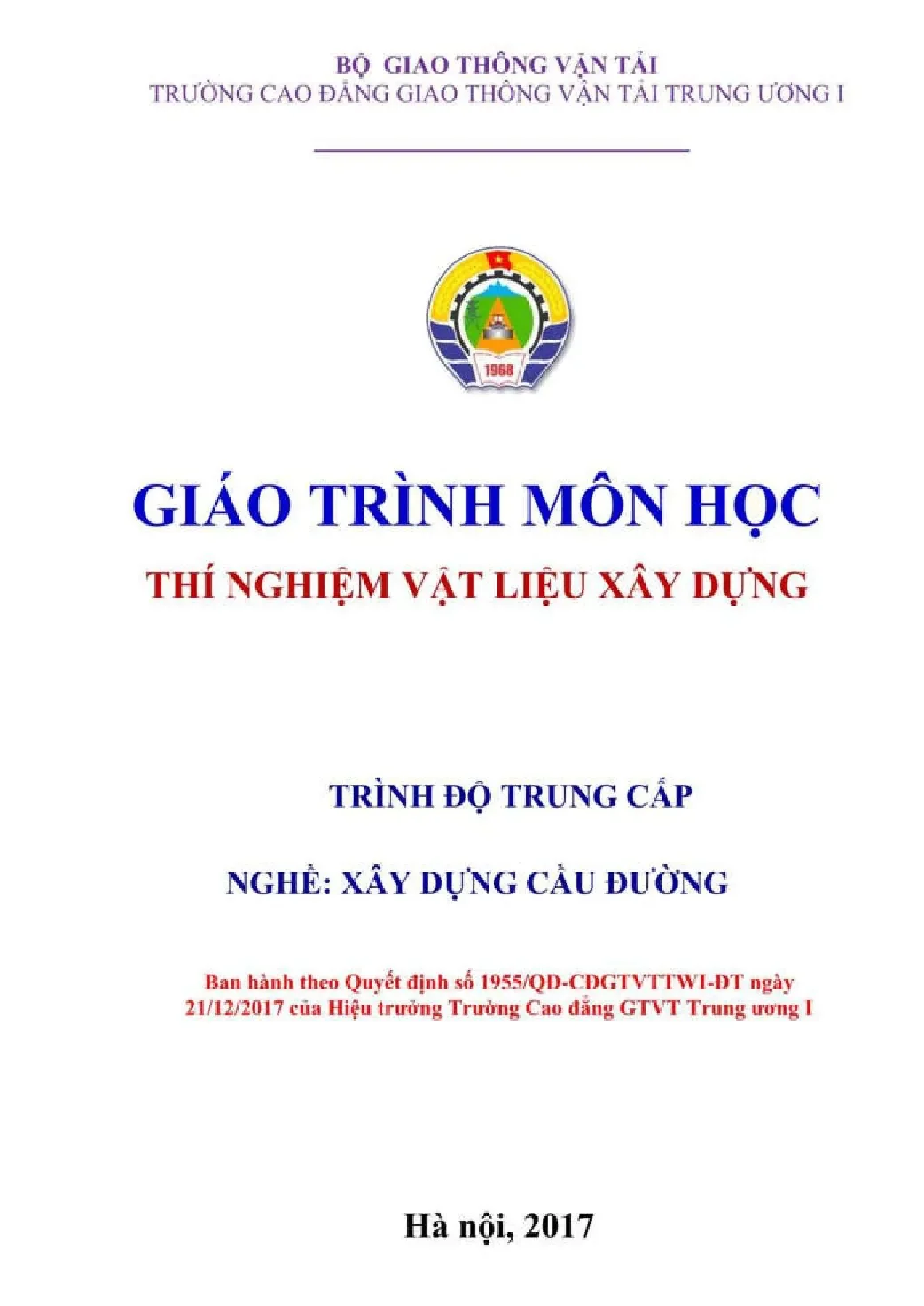

Giáo trình "Thí nghiệm vật liệu xây dựng" là tài liệu đào tạo chuyên môn nội bộ thuộc chương trình khung đào tạo nghề Xây dựng cầu đường bộ, được ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng Giao thông vận tải Trung ương I. Môn học đóng vai trò mô-đun kỹ thuật cơ sở trong tiến trình đào tạo, cung cấp kiến thức thực nghiệm nhằm phục vụ trực tiếp cho công tác kiểm định, nghiệm thu và quản lý chất lượng công trình giao thông.

Mục tiêu học tập của giáo trình được thiết kế đồng bộ qua các bài học, hướng đến việc hình thành các năng lực cụ thể cho người học:

  • Giải thích chuẩn xác ý nghĩa vật lý, cơ học và hóa học của các đại lượng kỹ thuật đặc trưng cho từng loại vật liệu xây dựng.
  • Trình bày chính xác trình tự, nguyên lý và phương pháp vận hành các thiết bị thí nghiệm tiêu chuẩn.
  • Thực hiện độc lập các thao tác thí nghiệm kiểm tra tính chất cơ lý của vật liệu theo quy trình quy chuẩn.
  • Thu thập, xử lý số liệu thực nghiệm, tính toán kết quả qua công thức giải tích và lập báo cáo kỹ thuật.

Cấu trúc giáo trình được phân chia thành 5 bài học độc lập tương ứng với 5 nhóm vật liệu cốt lõi trong xây dựng cầu đường: Cát xây dựng, Vật liệu đá thiên nhiên, Bê tông xi măng, Vật liệu thép và Bê tông nhựa. Cách tiếp cận của tài liệu đi thẳng vào quy trình thao tác kỹ thuật thực địa và phòng thí nghiệm, kết hợp giữa việc chuẩn bị mẫu, vận hành thiết bị, tính toán sai số và lập biên bản kiểm định. Điểm đặc thù của giáo trình là sự gắn kết chặt chẽ giữa các bước thí nghiệm với hệ thống Tiêu chuẩn Quốc gia (TCVN), giúp người học tiếp cận trực tiếp với các tiêu chí kỹ thuật thực tế trong công tác kiểm soát chất lượng vật liệu ngành giao thông vận tải.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được tổ chức qua 5 bài học chính, sắp xếp theo trình tự phân loại từ vật liệu rời, hỗn hợp kết dính đến vật liệu kim loại chịu lực:

  • Bài 1: Cát xây dựng: Phân loại cốt liệu nhỏ theo nguồn gốc (cát tự nhiên, cát nghiền) và môđun độ lớn $M_k$ (cát thô: $M_k$ từ $>2,0$ đến $3,3$; cát mịn: $M_k$ từ $0,7$ đến $2,0$); quy định lượng sót tích lũy trên bộ sàng tiêu chuẩn ($2,5$ mm; $1,25$ mm; $630$ $\mu$m; $315$ $\mu$m; $140$ $\mu$m); phương pháp lấy mẫu lô ($\le 500$ tấn hoặc $350\text{ m}^3$); kỹ thuật rút gọn mẫu bằng chia tư hoặc hộp chia máng; quy trình thí nghiệm xác định khối lượng riêng ($\rho_a$), khối lượng thể tích khô ($\rho_{ak}$), khối lượng thể tích bão hòa ($\rho_{abh}$); phương pháp xác định độ ẩm ($W$), thành phần hạt và hàm lượng bùn, bụi, sét ($S_b$).
  • Bài 2: Vật liệu đá thiên nhiên: Quy chuẩn lấy mẫu cốt liệu lớn ($\le 300$ tấn hoặc $200\text{ m}^3$); thí nghiệm xác định khối lượng riêng, khối lượng thể tích khô và bão hòa bằng phương pháp cân thủy tĩnh; xác định thành phần hạt thông qua bộ sàng ($70$ mm; $40$ mm; $20$ mm; $10$ mm; $5$ mm); xác định hàm lượng hạt thoi dẹt bằng thước kẹp (tỷ lệ kích thước $\le 1/4$) và phương pháp tính bình quân theo quyền; phương pháp xác định độ hao mòn va đập trong máy Los Angeles (sử dụng 6 đến 12 bi thép tương ứng với các cấp phối A, B, C, D qua 500 vòng quay với tốc độ $30 - 33$ vòng/phút).
  • Bài 3: Bê tông xi măng: Xác định lượng nước tiêu chuẩn tạo độ dẻo tiêu chuẩn của hồ xi măng bằng dụng cụ Vicat (độ cắm sâu của kim to đường kính 10 mm cách tấm đáy $5 - 7$ mm); xác định thời gian bắt đầu và kết thúc đông kết bằng kim nhỏ; thí nghiệm độ sụt hỗn hợp bê tông bằng ống côn tiêu chuẩn hình chóp cụt (côn số 1 cho cỡ hạt $<40$ mm, côn số 2 cho cỡ hạt $>40$ mm, đầm 3 lớp, mỗi lớp 25 lần); thí nghiệm xác định cường độ nén phá hoại trên máy nén thủy lực (áp dụng hệ số chuyển đổi kích thước mẫu $\alpha$ về mẫu chuẩn $150 \times 150 \times 150$ mm); phương pháp thiết kế cấp phối bê tông theo Bolomey - Skramtaev dựa trên giả thiết thể tích tuyệt đối đặc.
  • Bài 4: Vật liệu thép: Thí nghiệm kéo thép trên máy kéo nén vạn năng theo TCVN 1651-1:2008 nhằm xác định giới hạn chảy ($\sigma_{ch}$), giới hạn bền ($\sigma_b$), độ giãn dài tương đối ($\delta$), độ thắt tương đối ($\psi$); thí nghiệm uốn thép xác định khả năng biến dạng dẻo xung quanh gối uốn; phương pháp kiểm tra độ cứng kim loại Brinell (HB) dựa trên đường kính vết lõm của bi thép.
  • Bài 5: Bê tông nhựa: Quy trình thí nghiệm các chỉ tiêu cơ lý của bitum gồm độ kim lún ở $25^\circ\text{C}$ (thời gian kim rơi 5 giây, đơn vị $1/10$ mm), độ kéo dài dẻo trong khuôn số 8 (vận tốc kéo $5\text{ cm/phút}$ ở $25^\circ\text{C}$), nhiệt độ hóa mềm theo phương pháp vòng và bi ($d = 9,5\text{ mm}$, khối lượng $3,5\text{ g}$); thí nghiệm kiểm tra độ bền và độ dẻo của bê tông nhựa trên máy nén chuyên dụng Marshall với mẫu ổn nhiệt $60^\circ\text{C}$.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống khái niệm kỹ thuật chia theo ba nhóm tính chất vật liệu cơ bản:

  1. Tính chất vật lý: Các đại lượng phản ánh trạng thái và tương tác nhiệt - ẩm của vật liệu không làm thay đổi cấu trúc phân tử (độ ẩm, độ chặt, độ rỗng, độ co ngót, độ giãn nở, khối lượng thể tích, tính dẫn nhiệt, tính thấm nước, độ hút nước, độ bão hòa nước).
  2. Tính chất cơ học: Khả năng chống lại biến dạng và phá hoại dưới tác dụng của ứng suất sinh ra từ ngoại lực (cường độ chịu nén, kéo, uốn; tính đàn hồi, tính dẻo, tính giòn, tính nhớt).
  3. Tính chất hóa học: Khả năng phản ứng khi chịu tác động của môi trường vật chất xung quanh tạo thành vật chất mới (tính đông rắn, tính dính bám, tính hấp phụ, tính hòa tan, tính cháy).

Bên cạnh đó, các lý thuyết phân tích biểu đồ biến dạng kim loại qua 3 giai đoạn (đàn hồi bậc nhất, dẻo do trượt mạng tinh thể, phá hoại cực đại) cùng nguyên lý cân bằng thể tích vật liệu đặc tuyệt đối trong hỗn hợp bê tông cung cấp nền tảng toán - lý định lượng cho toàn bộ quá trình thực nghiệm.

Kỹ năng phát triển

Thông qua các bài học, người học được rèn luyện các nhóm năng lực kỹ thuật:

  • Kỹ năng kỹ thuật và thao tác thiết bị: Vận hành thành thạo các thiết bị chuyên dụng như cân kỹ thuật, cân thủy tĩnh, tủ sấy kiểm soát nhiệt độ $105 - 110^\circ\text{C}$, bộ sàng tiêu chuẩn, dụng cụ Vicat, côn đo độ sụt, máy nén thủy lực, máy kéo nén vạn năng, máy Los Angeles, thiết bị đo độ kim lún và máy nén Marshall.
  • Kỹ năng phân tích và xử lý dữ liệu: Tính toán sai số thực nghiệm, quy đổi hệ số hình học mẫu thử, tính bình quân theo quyền, kiểm tra điều kiện chênh lệch kết quả song song ($\le 0,02\text{ g/cm}^3$ với khối lượng thể tích hoặc $\le 15%$ với mẫu nén bê tông) và hiệu chỉnh độ ẩm thành phần cấp phối.
  • Kỹ năng nghề nghiệp thực tế: Thành lập biên bản lấy mẫu hiện trường, ghi chép nhật ký đo lường và lập báo cáo kết quả thử nghiệm đạt tiêu chuẩn hồ sơ kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình phương pháp giảng dạy tích hợp giữa lý thuyết và thực hành, bao gồm ba phương thức chính được quy định đồng bộ trong từng bài học:

  1. Giảng giải: Giảng viên truyền đạt cơ sở lý thuyết, mục đích của phép thử, cấu tạo thiết bị và giải thích bản chất các công thức giải tích.
  2. Làm mẫu: Giảng viên thao tác trực tiếp các bước chuẩn bị mẫu thử, cân đo, hiệu chỉnh vạch chia thiết bị và thị phạm các quy chuẩn an toàn trong phòng thí nghiệm.
  3. Làm việc, luyện tập theo nhóm: Người học tổ chức làm việc theo nhóm để phân công lấy mẫu, thực hiện trình tự thao tác, đọc trị số đồng hồ đo và ghi chép số liệu vào phiếu thí nghiệm.

Bài tập và thực hành thực tế

Hệ thống bài tập của giáo trình gắn liền với việc vận hành mẫu vật liệu thật:

  • Thao tác rút gọn mẫu đại diện bằng phương pháp chia tư trên mặt phẳng và phương pháp chia đôi bằng thùng chia máng.
  • Thao tác đầm mẫu bê tông 3 lớp bằng que sắt $\phi 16$ mm và đo độ sụt trong thời gian khống chế không quá 150 giây.
  • Đúc mẫu lập phương hoặc mẫu trụ theo đường kính hạt danh nghĩa lớn nhất ($D_{max}$), điều chỉnh tốc độ gia tải $6 \pm 4\text{ daN/cm}^2/\text{s}$ trên máy nén.
  • Tính toán bài toán thiết kế thành phần cấp phối bê tông xi măng $1\text{ m}^3$ theo phương pháp Bolomey - Skramtaev với các thông số: lượng nước $N$, tỷ lệ $X/N$, lượng xi măng $X$, lượng đá $Đ$ và lượng cát $C$, sau đó tính toán hiệu chỉnh theo độ ẩm thực tế của vật liệu tại hiện trường.

Phương pháp đánh giá và kiểm tra

Quy trình đánh giá kết quả học tập dựa trên tính chính xác của thao tác và số liệu:

  • Đánh giá kỹ năng chuẩn bị mẫu thử và kiểm soát sai số của dụng cụ đo (độ chính xác cân kỹ thuật từ $0,1\text{ g}$ đến $1%$).
  • Đánh giá việc tuân thủ các mốc thời gian và nhiệt độ khống chế (ngâm mẫu đá 48 giờ; ngâm mẫu bitum trong bể ổn nhiệt $25 \pm 0,5^\circ\text{C}$; thời gian nén mẫu Marshall không quá 90 giây sau khi lấy ra khỏi bể ổn nhiệt $60 \pm 1^\circ\text{C}$).
  • Kiểm tra tính hợp lệ của báo cáo thử nghiệm thông qua các tiêu chí loại trừ mẫu lệch quá $15%$ so với giá trị trung bình mẫu bê tông, hoặc làm lại phép thử khi kết quả uốn, kéo bitum chênh lệch vượt quá $10%$.

Hướng dẫn tự học

Người học được yêu cầu nghiên cứu trước quy trình công nghệ của từng bài, ghi nhớ các ký hiệu đại lượng đo lường, rèn luyện kỹ năng tra cứu bảng tra tiêu chuẩn TCVN và thực hành tính toán thành thạo các biểu thức giải tích trước khi bước vào phòng thí nghiệm.

Điểm nổi bật và cập nhật

Nội dung giáo trình được cập nhật dựa trên hệ thống Tiêu chuẩn Quốc gia (TCVN) hiện hành áp dụng trong lĩnh vực xây dựng và giao thông đường bộ:

  • Áp dụng TCVN 7572-1:2006 và TCVN 7572-3:2006: Quy định chi tiết phương pháp lấy mẫu, rút gọn mẫu, xác định thành phần thạch học, thành phần hạt, khối lượng riêng, khối lượng thể tích, độ hút nước và độ hao mòn va đập của cốt liệu cát, đá.
  • Áp dụng TCVN 1651-1:2008: Tiêu chuẩn hóa các thông số kích thước danh nghĩa ($d$), diện tích mặt cắt ngang ($A_n$), khối lượng $1\text{ m}$ chiều dài và dung sai cho phép của thanh thép tròn trơn dùng làm cốt bê tông.
Phép thử tiêu chuẩn Thiết bị / Dụng cụ chính Thông số kỹ thuật / Tiêu chuẩn khống chế
Độ dẻo tiêu chuẩn hồ xi măng Dụng cụ Vicat, kim to $D=10\text{ mm}$ Kim rơi cách đáy khâu $5 - 7\text{ mm}$ sau 30 giây
Thời gian đông kết xi măng Dụng cụ Vicat, kim nhỏ Bắt đầu: cách đáy $1 - 2\text{ mm}$; Kết thúc: cắm sâu $\le 1 - 2\text{ mm}$
Thành phần hạt cốt liệu nhỏ Bộ sàng mắt vuông tiêu chuẩn Cỡ mắt sàng: $2,5 - 1,25 - 0,63 - 0,315 - 0,14\text{ mm}$
Hao mòn va đập cốt liệu lớn Máy Los Angeles, bi thép $\sim 400\text{ g}$ $500$ vòng quay, tốc độ $30 - 33\text{ vòng/phút}$
Độ kim lún của bitum Dụng cụ đo kim lún, nhiệt kế $0,1^\circ\text{C}$ Nhiệt độ $25^\circ\text{C}$, thời gian rơi tự do $5\text{ giây}$, đơn vị $0,1\text{ mm}$
Độ dẻo & Độ bền Marshall Máy nén chuyên dụng Marshall Bể ổn nhiệt $60 \pm 1^\circ\text{C}$, thời gian thử $\le 90\text{ giây}$

Tài liệu thể hiện rõ tính ứng dụng thực tế thông qua việc hướng dẫn trực tiếp các tình huống tại hiện trường xây dựng cầu đường: phương pháp lấy mẫu cốt liệu trên băng chuyền tự động, phương pháp lấy mẫu phân tầng từ đỉnh đến chân đống vật liệu tại bãi chứa, kỹ thuật dùng côn thử và que chọc để nhận biết trạng thái cát bão hòa nước khô bề mặt, và việc thiết lập các bảng biểu ghi chép hồ sơ nghiệm thu kỹ thuật theo đúng quy định kiểm định chất lượng công trình.

Đối tượng sử dụng giáo trình

Giáo trình "Thí nghiệm vật liệu xây dựng" được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất:

  • Học sinh, sinh viên trình độ Trung cấp và Cao đẳng: Sinh viên chuyên ngành Xây dựng cầu đường bộ, Công nghệ kỹ thuật xây dựng công trình giao thông hoặc các ngành kỹ thuật hạ tầng xây dựng liên quan.
  • Yêu cầu kiến thức tiên quyết: Người học cần có kiến thức cơ sở về Vật lý đại cương (cơ học, nhiệt học), Hóa học đại cương (phản ứng thủy hóa, tính ăn mòn), Toán học ứng dụng (thống kê, sai số đo lường) và an toàn lao động trong phòng thí nghiệm.
  • Giảng viên và giáo viên chuyên nghiệp: Sử dụng làm tài liệu giảng dạy chuẩn mực để biên soạn bài giảng lý thuyết, xây dựng đề cương thực hành xưởng và làm căn cứ hướng dẫn chấm thi kết thúc mô-đun.
  • Kỹ thuật viên và thí nghiệm viên: Cán bộ kỹ thuật hiện trường, nhân viên tại các trạm trộn bê tông xi măng, bê tông nhựa, phòng thí nghiệm chuyên ngành xây dựng (LAS-XD) sử dụng tài liệu làm sổ tay tra cứu quy trình thử nghiệm và đối chiếu công thức tính toán kiểm định chất lượng vật liệu.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho trình độ đào tạo nào?

Tài liệu được biên soạn chính thức cho trình độ trung cấp nghề Xây dựng cầu đường bộ theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT của Trường Cao đẳng GTVT Trung ương I, đồng thời dùng làm tài liệu tham khảo cho bậc cao đẳng và kỹ thuật viên ngành giao thông.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần nắm vững kiến thức toán học cơ bản để tính toán các công thức phân số và tỷ lệ phần trăm, hiểu các khái niệm vật lý về khối lượng, thể tích, lực nén, lực kéo, và nắm chắc các quy tắc an toàn khi tiếp xúc với thiết bị gia nhiệt và máy nén lực cao.

3. Cấu trúc một bài thí nghiệm trong giáo trình gồm những phần nào?

Mỗi bài học được chuẩn hóa theo cấu trúc 4 phần thống nhất: Mục tiêu bài học $\rightarrow$ Các trang thiết bị cần thiết $\rightarrow$ Phương pháp giảng dạy $\rightarrow$ Nội dung bài học (gồm: Dụng cụ thiết bị, Chuẩn bị mẫu, Trình tự thử, Tính toán kết quả và Lập báo cáo thử nghiệm).

4. Quy định xử lý kết quả khi các lần đo có sai số lớn trong giáo trình ra sao?

Giáo trình quy định cụ thể quy tắc loại trừ sai số: Đối với khối lượng thể tích, nếu hai lần thử lệch nhau $>0,02\text{ g/cm}^3$ thì phải thử lần thứ ba và lấy trung bình hai giá trị gần nhau nhất; đối với cường độ nén bê tông, nếu 1 trong 2 giá trị cực trị lệch quá $15%$ so với viên trung bình thì loại bỏ cả 2 giá trị này và lấy kết quả của viên còn lại.

5. Giáo trình có hướng dẫn thiết kế cấp phối hỗn hợp bê tông không?

Có. Bài 3 của giáo trình hướng dẫn đầy đủ quy trình 7 bước thiết kế thành phần cấp phối bê tông xi măng theo phương pháp Bolomey - Skramtaev và phương pháp hiệu chỉnh khối lượng vật liệu theo độ ẩm thực tế tại công trường.

Kết luận

Giáo trình "Thí nghiệm vật liệu xây dựng" (Trường Cao đẳng Giao thông vận tải Trung ương I, 2017) là tài liệu đào tạo thực hành hoàn chỉnh, cung cấp quy trình kỹ thuật định lượng cho 5 nhóm vật liệu xây dựng cầu đường cơ bản. Lộ trình học tập của tài liệu dẫn dắt người học từ khâu lấy mẫu, xử lý mẫu, thao tác thiết bị đo lường chuẩn đến phân tích số liệu và lập báo cáo kỹ thuật theo hệ thống Tiêu chuẩn Quốc gia (TCVN). Tài liệu đóng vai trò nền tảng cho việc hình thành năng lực kiểm định chất lượng công trình giao thông đối với học sinh, sinh viên và kỹ thuật viên thực hành chuyên ngành.
