Tổng quan về giáo trình

Giáo trình Phay bánh răng trụ, răng thẳng (Mã mô đun: MĐ 34) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng. Giáo trình do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển nông thôn) ban hành năm 2022, do tác giả Nguyễn Đình Kiên làm chủ biên. Trong khung chương trình đào tạo gồm 135 tín chỉ và 2.805 giờ của nghề Cắt gọt kim loại, mô đun MĐ 34 có thời lượng đào tạo 60 giờ (tương đương 2 tín chỉ), gồm 8 giờ lý thuyết, 50 giờ thực hành và 2 giờ kiểm tra.

Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học cơ sở kỹ thuật và mô đun gia công cơ bản, bao gồm: Vẽ kỹ thuật (MH 07), Autocad (MH 08), Cơ lý thuyết (MH 09), Sức bền vật liệu (MH 10), Dung sai – Đo lường kỹ thuật (MH 11), Tổ chức quản lý sản xuất (MH 15), Phay, bào mặt phẳng bậc (MĐ 26) và Phay đa giác (MĐ 33).

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức (A1–A10): Cung cấp hệ thống nguyên lý gia công bánh răng; xác định thông số hình học và động học của bánh răng trụ răng thẳng; phân biệt các loại dụng cụ cắt (dao phay mô đun, dao phay lăn răng, dao xọc răng); phân tích quy trình công nghệ phay trên máy phay đứng và máy phay ngang; tính toán phân độ đơn giản và phân độ vi sai; lựa chọn chế độ cắt; nhận diện nguyên nhân sai hỏng và biện pháp phòng ngừa.
  • Kỹ năng (B1): Vận hành máy phay vạn năng để gia công bánh răng trụ răng thẳng đúng quy trình quy phạm, đạt cấp chính xác 8÷6, độ nhám bề mặt cấp 4÷5, đảm bảo an toàn lao động và định mức thời gian.
  • Năng lực tự chủ và trách nhiệm (C1): Rèn luyện kỷ luật lao động, tính cẩn thận, tuân thủ quy trình an toàn và vệ sinh công nghiệp.

Giáo trình được thiết kế theo cách tiếp cận tích hợp giữa cơ sở lý thuyết truyền động cơ khí và quy trình công nghệ gia công cắt gọt thực tế. Cấu trúc nội dung phục vụ trực tiếp cho dạng sản xuất đơn chiếc, quy mô loạt nhỏ và công tác sửa chữa, phục hồi chi tiết máy trong các cơ sở cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 2 bài học chuyên đề được cấu trúc tuần tự theo logic từ nền tảng tính toán thông số động học đến công nghệ gia công chi tiết:

Bài 1: Thông số động học của bánh răng trụ, răng thẳng (Thời lượng: 3 giờ lý thuyết)

Bài 2: Phay bánh răng, thanh răng (Thời lượng: 5 giờ lý thuyết + 50 giờ thực hành + 2 giờ kiểm tra)

  • Bài 1: Thông số động học của bánh răng trụ răng thẳng

    • Trình bày tổng quan các nguyên lý tạo hình răng: phương pháp gia công bao hình (phay lăn răng, xọc răng bao hình), phương pháp chép hình (phay chép hình bằng dao đĩa/dao ngón mô đun, xọc chép hình, chuốt định hình) và các phương pháp gia công tinh (vê đầu răng, chạy rà, cà răng, mài răng định hình và mài bao hình).
    • Xác lập hệ thống công thức tính toán kích thước hình học: mô đun ($m$), số răng ($Z$), đường kính vòng chia ($D_p$), đường kính vòng đỉnh ($D_a$), đường kính vòng chân ($D_c$), góc ăn khớp ($\alpha_0 = 20^\circ$), chiều cao răng ($H = 2{,}25m$), bước răng ($P$) và khe hở chân răng ($c = 0{,}25m$).
    • Phương pháp kiểm tra độ chính xác thông qua khoảng pháp tuyến chung ($W$) bằng thước cặp hoặc panme đo răng, kèm công thức tính số răng bao ($Z_n = \frac{Z}{9} + 0{,}5$).
    • Phân loại và nguyên tắc chọn dao phay mô đun: bảng tra số hiệu dao phay đĩa theo dải số răng (bộ 8 dao, 15 dao và 26 dao) và dao phay ngón mô đun dùng cho dải mô đun lớn ($m = 10 \div 50$).

  • Bài 2: Phay bánh răng, thanh răng

    • Đưa ra hệ thống yêu cầu kỹ thuật: độ đồng tâm, độ cứng nhiệt luyện (45 đến 60 HRC), độ nhám và độ bền mỏi.
    • Thiết lập nguyên lý và công thức tính toán phân độ gián tiếp trên ụ chia vạn năng có đặc tính $N = 40$ theo công thức $n = \frac{40}{Z}$.
    • Hướng dẫn chi tiết quy trình chuẩn bị, gá lắp ụ chia – ụ động, rà gá phôi, vạch dấu lấy tâm, định vị dao cắt đối xứng qua tâm phôi, thiết lập compa cữ trên đĩa chia, cắt thử và tiến hành gia công cắt thô ($t_1 = \frac{2}{3}H$), cắt tinh ($t_2 = \frac{1}{3}H$) trên máy phay ngang và máy phay đứng.
    • Phân tích chuyên sâu kỹ thuật chia vi sai khi phay các bánh răng có số răng lẻ hoặc số nguyên tố (như $Z = 51, 53, 63$): chọn số răng giả thiết ($Z_c$), tính sai số phân độ $n'$, xác định tỷ số truyền cầu bánh răng thay thế $\frac{Z_1 \cdot Z_3}{Z_2 \cdot Z_4} = \frac{N(Z_c - Z)}{Z_c}$, nghiệm điều kiện lắp ghép hình học ($Z_1 + Z_2 \ge Z_3 + 15$ và $Z_3 + Z_4 \ge Z_2 + 15$) và cách bố trí bánh răng trung gian ($Z_0$) trên đầu phân độ УДГ-Н-160 (UDG-N-160).
    • Phân tích các dạng sai hỏng điển hình (sai số răng, bước răng không đều, răng bị lệch tâm, sai chiều sâu rãnh) kèm nguyên nhân và giải pháp xử lý.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết ăn khớp bánh răng thân khai: Bản chất hình thành profin răng, quan hệ hình học giữa mô đun tiêu chuẩn, bước răng và góc áp lực chuẩn ($\alpha_0 = 20^\circ$).
  • Nguyên lý động học máy cắt kim loại và cơ cấu phân độ: Nguyên lý truyền động trục vít – bánh vít của đầu phân độ gián tiếp ($k_t = 1, z_t = 40 \Rightarrow N = 40$); nguyên lý bù trừ góc quay vi sai qua chuỗi bánh răng thay thế lắp ngoài.
  • Công thức điều chỉnh công nghệ thực nghiệm: Công thức hiệu chỉnh chiều sâu cắt thêm ($t_{ct}$) khi kiểm tra sai lệch khoảng pháp tuyến chung hoặc bề dày răng trên dây cung vòng chia: $$t_{ct} = 1{,}46(W_{đo} - W_{tính}) \quad \text{hoặc} \quad t_{ct} = 1{,}37(S_{p,đo} - S_{p,tính})$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Tính toán chính xác các kích thước phôi và thông số hình học bánh răng; lựa chọn đúng số hiệu dao phay mô đun theo số răng cần gia công; tính toán vòng quay tay quay và số lỗ đĩa chia; tính toán và thiết lập hệ thống bánh răng thay thế vi sai.
  • Kỹ năng phân tích và đo lường (Analytical Skills): Sử dụng dụng cụ đo chuyên dùng (thước cặp đo răng, panme đo răng) để xác định khoảng pháp tuyến chung $W$; phân tích sai số gia công và tính toán bù trừ lượng tiến dao đứng.
  • Năng lực thực hành xưởng (Practical Competencies): Thực hiện thuần thục các thao tác: gá đặt, cân chỉnh đồng hồ so cho đầu phân độ và ụ động song song với bàn máy; rà gá phôi đạt độ đồng tâm; so dao cân tâm bằng dưỡng, ke hoặc lấy dấu cắt thử; vận hành máy phay theo chế độ cắt định mức ($n = 120\text{ v/ph}$, $S = 30 \div 40\text{ mm/ph}$); thao tác phay nghịch an toàn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp (tích hợp lý thuyết kỹ thuật chuyên ngành với thực hành tại xưởng máy công cụ), phân bổ theo tỷ lệ 8 giờ lý thuyết, 50 giờ thực hành và 2 giờ kiểm tra.

                  CƠ CẤU ĐÀO TẠO VÀ ĐÁNH GIÁ MÔ ĐUN MĐ 34

   +-------------------------------------------------------------+
   |             Tổng thời lượng: 60 giờ (2 tín chỉ)             |
   |   [ Lý thuyết: 8h ]   [ Thực hành: 50h ]   [ Kiểm tra: 2h ]  |
   +-------------------------------------------------------------+
                                  |
                                  v
   +------------------------------------+------------------------+
   |   ĐÁNH GIÁ THƯỜNG XUYÊN & ĐỊNH KỲ  |  THI KẾT THÚC MÔ ĐUN   |
   |              (40%)                 |         (60%)          |
   | - Thường xuyên: Vấn đáp / Tự luận  | - Vấn đáp lý thuyết    |
   |   (Kiểm tra sau 10 giờ)            | - Thực hành gia công   |
   | - Định kỳ: Viết & Thao tác máy     |   chi tiết trên máy    |
   |   (Kiểm tra sau 20 giờ)            |   (Sau 60 giờ học)     |
   +------------------------------------+------------------------+

Phương pháp sư phạm đối với giảng viên

  • Giảng dạy lý thuyết thông qua phương pháp tích cực: trình chiếu minh họa cấu tạo dao và cơ cấu đầu phân độ, thuyết trình ngắn, giảng dạy giải quyết vấn đề và tổ chức thảo luận nhóm.
  • Hướng dẫn thực hành: giáo viên thao tác mẫu từng bước (cân chỉnh ụ chia, so dao cân tâm, điều chỉnh compa cữ, gá bánh răng vi sai), trực tiếp quan sát và sửa sai tại chỗ cho người học trên máy phay nằm và máy phay đứng.
  • Sử dụng học cụ mô phỏng, đồ gá mẫu và các dưỡng đo kiểm để minh họa quy trình cắt thử và bù sai số.

Tổ chức học tập và hướng dẫn tự học đối với sinh viên

  • Phân chia nhóm nhỏ từ 2 đến 3 người học để thực hiện các bài tập tính toán và thực hành gia công chi tiết trên từng máy phay.
  • Sinh viên phải nghiên cứu tài liệu giáo trình và tài liệu tham khảo trước khi đến lớp; tham dự tối thiểu 70% tổng thời lượng mô đun (vắng quá 30% thời lượng tích hợp phải học lại mô đun).
  • Thực hiện chế độ tự học theo nhóm: nhóm trưởng phân công nhiệm vụ nghiên cứu thông số kỹ thuật, lập bảng tính toán phân độ, thảo luận phương án gá đặt và viết báo cáo kết quả thực hành.

Phương pháp và hình thức đánh giá

Căn cứ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, kết quả học tập được đánh giá theo thang điểm 10, gồm hai đầu điểm chính:

  1. Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%):
    • Kiểm tra thường xuyên: Hình thức hỏi miệng/tự luận/trắc nghiệm/báo cáo sau 10 giờ học (đánh giá chuẩn đầu ra A1, A2, A3, C1).
    • Kiểm tra định kỳ: Kết hợp bài viết lý thuyết và bài tập thực hành thao tác máy sau 20 giờ học (đánh giá chuẩn đầu ra A1–A10, B1, C1).
  2. Điểm thi kết thúc môn học (Trọng số 60%):
    • Hình thức: Vấn đáp lý thuyết kết hợp thực hành gia công chi tiết bánh răng hoàn chỉnh trên máy phay (đánh giá tổng hợp chuẩn đầu ra A1–A10, B1, C1 sau 60 giờ đào tạo).

Điểm nổi bật và cập nhật

  • Cập nhật chương trình đào tạo nghề theo chuẩn quốc gia: Giáo trình được biên soạn năm 2022 theo khung chương trình Cao đẳng Cắt gọt kim loại, chuẩn hóa hệ thống mã bài học (MĐ 34-01, MĐ 34-02) và ma trận chuẩn đầu ra (A1–A10, B1, C1).
  • Tập trung vào giải pháp công nghệ thực tiễn: Tập trung giải quyết bài toán gia công bánh răng trên các dòng máy phay vạn năng thông dụng (máy phay ngang, máy phay đứng), phù hợp với điều kiện sản xuất đơn chiếc, quy mô loạt nhỏ và chế tạo phụ tùng thay thế trong công tác sửa chữa cơ khí.
  • Hệ thống dữ liệu kỹ thuật và bảng tra chuyên dụng: Cung cấp đầy đủ bảng tra cứu số hiệu dao phay đĩa mô đun theo từng dải số răng gia công cho cả 3 bộ dao tiêu chuẩn (bộ 8 dao cho $m \le 8$, bộ 15 dao và bộ 26 dao cho bánh răng đòi hỏi độ chính xác profin cao hơn).
  • Quy trình hóa phương pháp phân độ vi sai: Trình bày chi tiết từng bước tính toán động học và sơ đồ lắp bánh răng thay thế trên đầu phân độ công nghiệp УДГ-Н-160 (UDG-N-160), đi kèm các công thức kiểm tra điều kiện ăn khớp bánh răng trung gian ($Z_0$) nhằm tránh va chạm cơ khí.
  • Quy trình kiểm soát chất lượng bằng công thức bù sai số: Đưa ra phương pháp định lượng chiều sâu cắt bù ($t_{ct}$) dựa trên hiệu số giữa giá trị đo thực tế và giá trị lý thuyết của khoảng pháp tuyến chung ($W$) hoặc bề dày cung răng ($S_p$).

Đối tượng sử dụng giáo trình

  • Sinh viên cao đẳng nghề: Người học chuyên ngành Cắt gọt kim loại, Cơ khí chế tạo máy tại các trường cao đẳng, trường trung cấp kỹ thuật. Tài liệu được sử dụng làm giáo trình học tập chính thức cho mô đun MĐ 34 trong giai đoạn đào tạo nghề chuyên sâu.
  • Điều kiện tiên quyết đối với người học: Sinh viên cần hoàn thành các môn học và mô đun nền tảng:
    • Kiến thức cơ sở: Vẽ kỹ thuật (MH 07), Autocad (MH 08), Cơ lý thuyết (MH 09), Sức bền vật liệu (MH 10), Dung sai – Đo lường kỹ thuật (MH 11), Vật liệu cơ khí (MH 12), Nguyên lý – Chi tiết máy (MH 13), Kỹ thuật an toàn (MH 14), Nguyên lý cắt (MH 16).
    • Kỹ năng thực hành tiền đề: Nguội cơ bản (MĐ 20), Tiện cơ bản (MĐ 22, MĐ 23, MĐ 24), Phay bào mặt phẳng (MĐ 25, MĐ 26), Phay rãnh (MĐ 27) và Phay đa giác (MĐ 33).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ thiết kế giáo án bài giảng tích hợp, xây dựng bảng tiêu chí đánh giá kỹ năng thực hành xưởng (rubric), chuẩn bị phôi liệu, dao cụ và đề tài thi kết thúc mô đun.
  • Kỹ thuật viên và thợ tiện - phay: Dùng làm tài liệu tra cứu các công thức hình học bánh răng, bảng chọn số hiệu dao phay mô đun, cách tra đĩa chia độ và tính toán bộ bánh răng thay thế khi gia công bánh răng thay thế tại xưởng cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Cắt gọt kim loại, đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên dạy nghề và thợ cơ khí gia công phay tại các xưởng sản xuất, sửa chữa máy móc.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun MĐ 34?

Người học cần hoàn thành các môn học cơ sở về đọc bản vẽ kỹ thuật (MH 07, MH 08), tính toán sức bền và chi tiết máy (MH 09, MH 10, MH 13), tra bảng dung sai và sử dụng dụng cụ đo (MH 11), cùng các kỹ năng thao tác máy phay cơ bản như phay mặt phẳng (MĐ 25, MĐ 26) và phay đa giác sử dụng đầu phân độ (MĐ 33).

3. Phương pháp phay bánh răng trong giáo trình khác gì so với phương pháp gia công hàng loạt lớn?

Giáo trình tập trung vào phương pháp phay chép hình (sử dụng dao phay đĩa/dao phay ngón mô đun kết hợp đầu phân độ trên máy phay vạn năng). Đây là phương pháp tối ưu cho sản xuất đơn chiếc, sửa chữa và thay thế chi tiết vì không đòi hỏi các máy chuyên dùng đắt tiền như máy phay lăn răng hay máy xọc răng bao hình trong sản xuất hàng khối.

4. Làm thế nào để tự học và thực hành hiệu quả nội dung mô đun?

Người học cần nắm vững hệ thống công thức hình học của bánh răng ($m, Z, D_p, D_a, D_c, H$), thành thạo thuật toán tính phân độ đơn giản ($n = \frac{40}{Z}$) và phân độ vi sai. Khi thực hành tại xưởng, cần tuân thủ đúng trình tự: rà gá ụ chia/phôi, so dao cân tâm, cắt thử kiểm tra số vết răng trên toàn chu vi trước khi tiến hành cắt chính thức qua 2 giai đoạn (cắt thô và cắt tinh).

5. Giáo trình được xây dựng dựa trên những tài liệu tham khảo kỹ thuật nào?

Giáo trình kế thừa các tài liệu chuyên ngành cơ khí tiêu chuẩn, bao gồm:

  • Phạm Quang Lê, Kỹ thuật phay, NXB Công nhân kỹ thuật (1980) và Hỏi đáp về Kỹ thuật Phay, NXB Khoa học và kỹ thuật (1971).
  • Kỹ thuật phay, NXB Mir Matxcơva (1984).
  • Trần Văn Địch, Công nghệ chế tạo bánh răng, NXB Khoa học và kỹ thuật; Công nghệ phay (dịch), NXB Thanh niên.
  • Trần Thế San, Hoàng Trí, Nguyễn Thế Hùng, Thực hành cơ khí Tiện-Phay-Bào-Mài.

Kết luận

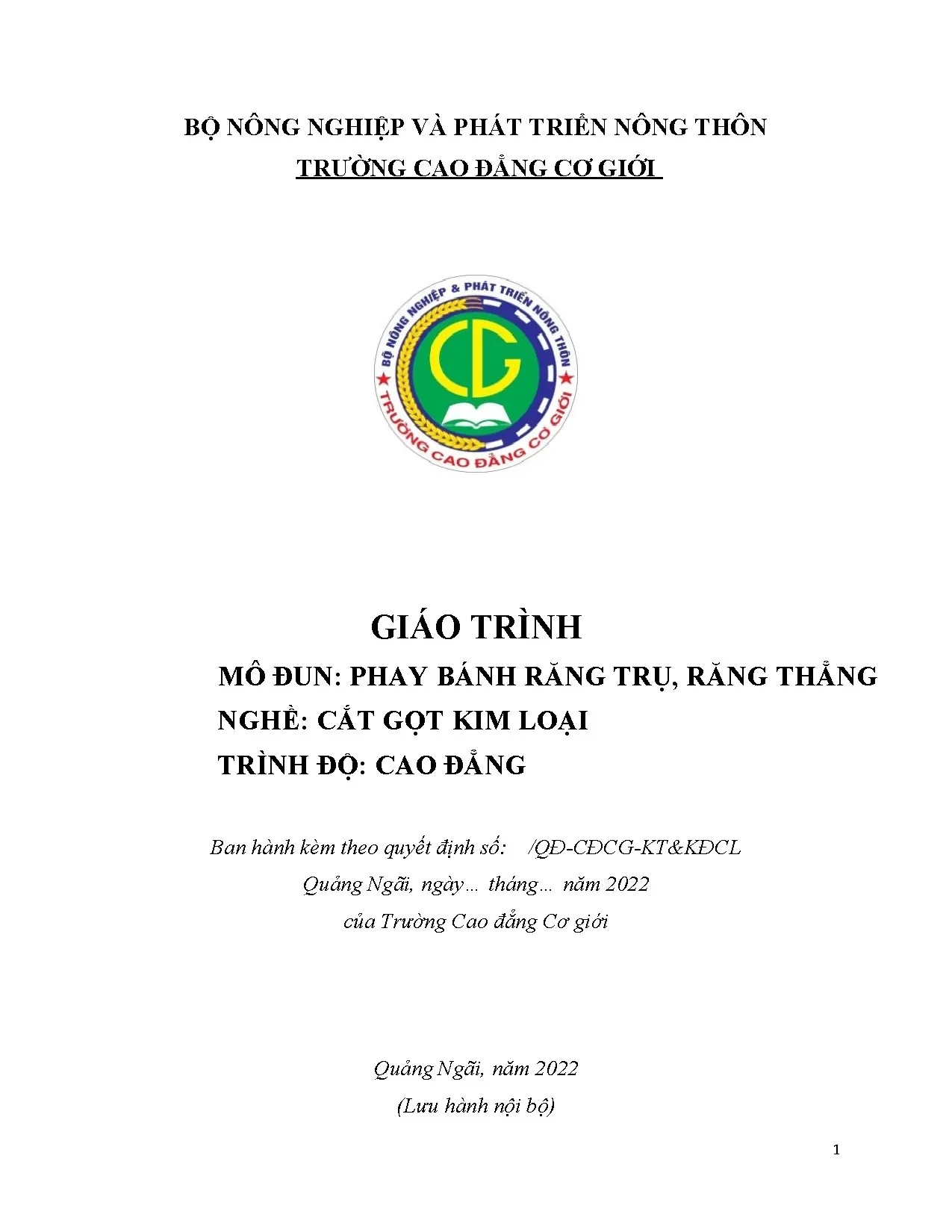

Giáo trình Phay bánh răng trụ, răng thẳng (MĐ 34) do Trường Cao đẳng Cơ giới ban hành là tài liệu đào tạo nghề có tính chuẩn hóa cao, kết hợp giữa lý thuyết tính toán động học truyền động bánh răng và quy trình gia công cơ khí thực hành. Tài liệu cung cấp đầy đủ các chỉ dẫn kỹ thuật từ bước thiết lập đầu phân độ, lựa chọn dao phay mô đun, thực hiện gia công trên máy phay vạn năng đến khâu đo kiểm khoảng pháp tuyến chung và xử lý sai hỏng.

Theo tiến trình đào tạo nghề Cắt gọt kim loại, sau khi hoàn thành mô đun MĐ 34, người học có nền tảng trực tiếp để tiếp tục theo học các mô đun kỹ thuật gia công răng và biên dạng phức tạp hơn như: Phay bánh răng trụ răng nghiêng, rãnh xoắn (MĐ 35), Phay CNC cơ bản (MĐ 37) và Lập chương trình gia công trên máy phay CNC (MĐ 44).
