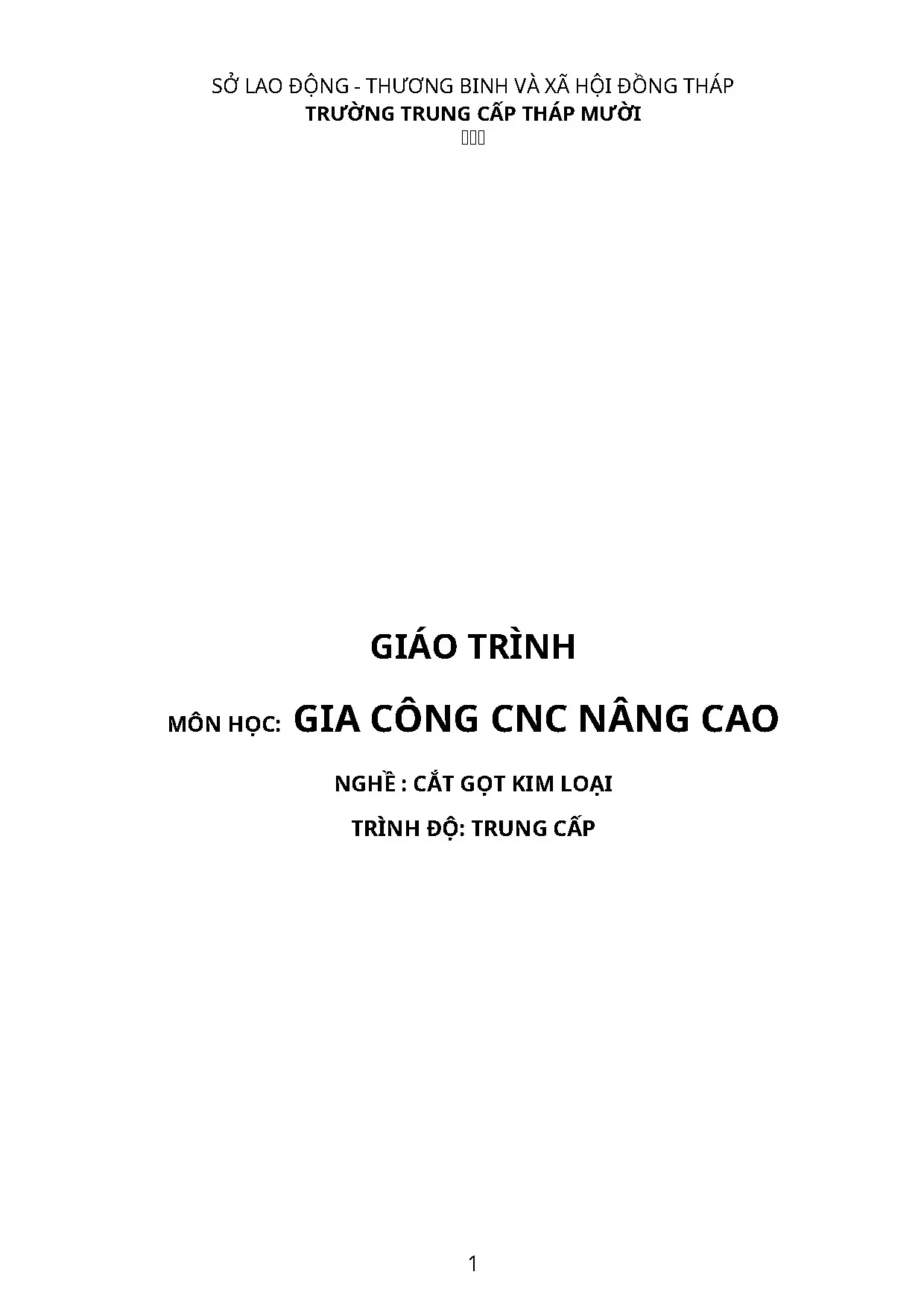

SỞ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI ĐỒNG THÁP TRƯỜNG TRUNG CẤP THÁP MƯỜI GIÁO TRÌNH MÔN HỌC: GIA CÔNG CNC NÂNG CAO NGHỀ : CẮT GỌT KIM LOẠI TRÌNH ĐỘ: TRUNG CẤP 1 2 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giới thiệu xuất xứ của giáo trình, quy trình biên soạn, mối quan hệ của giáo trình với chương trình đào tạo và cấu trúc chung của giáo trình. Lời cảm ơn của các cơ quan liên quan, các đơn vị và cá nhân đã tham gia.
3 MỤC LỤC Trang Bài 1: Sử dụng phần mềm Creo 4 1. Cài đặt phần mềm Creo 4 2. Thiết lập các chức năng cơ bản 9 3. Sử dụng chuột trong phần mềm Creo 10 Bài 2: Vẽ 2D 11 1.
Thiết lập môi trường làm việc 11 2. Vẽ hình học 12 3. Hiệu chỉnh đối tượng 16 4. Ràng buộc đối tượng 19 Bài 3: Vẽ 3D 26 1.
Đùn biên dạng 26 2. Tạo chi tiết tròn xoay 29 3. Quét biên dạng theo 1 quỹ đạo 31 4. Tạo chi tiết dạng xoắn ốc 33 5.
Tạo mặt phẳng 35 6. Hiệu chỉnh đối tượng 40 Bài 4: Mô phỏng gia công trên máy tiện CNC 43 Bài 5: Mô phỏng gia công trên máy phay CNC 61 Bài 6: Kết nối và điều khiển máy CNC 76 1. Kết nối và gia công trên máy tiện CNC 81 2. Kết nối và gia công trên máy phay CNC 81 ÔN TẬP 81 4 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Gia công CNC nâng cao.
Thời gian thực hiện mô đun: 90 giờ (Lý thuyết: 30 giờ; Thực hành: 52 giờ; Kiểm tra: 8 giờ). Vị trí, tính chất của mô đun: - Vị trí: + Mô đun được bố trí ở học kỳ 4 của khóa học. + Trước khi học mô đun này học sinh phải hoàn thành MĐ21. - Tính chất: + Là mô đun tự chọn.
+ Mô đun này trang bị cho học sinh những kiến thức và kỹ năng về thiết kế, gia công CNC bằng phần mềm CAD/CAM. Mục tiêu mô đun: - Kiến thức: + Trình bày được cách cài đặt, thiết lập cơ bản và sử dụng chuột trong phần mềm Creo. + Trình bày được các lệnh vẽ 2D và 3D. + Trình bày được các bước mô phỏng gia công trên máy tiện, phay CNC.
+ Trình bày được phương pháp kết nối, điều khiển máy CNC. - Kỹ năng: + Sử dụng được phần mềm Creo để thiết kế, mô phỏng gia công sản phẩm. + Kết nối và điều khiển được máy CNC để gia công chi tiết đạt yêu cầu. - Năng lực tự chủ và trách nhiệm: + Rèn luyện được tính kỷ luật, nghiêm túc, có tinh thần trách nhiệm cao trong học tập.
+ Chủ động và tích cực thực hiện nhiệm vụ trong quá trình học. + Thực hiện đúng quy trình an toàn lao động và vệ sinh công nghiệp. Nội dung mô đun: 5 Bài 1: SỬ DỤNG PHẦN MỀM CREO 1. Mục tiêu của bài: - Trình bày được các bước cài đặt phần mềm Creo.
- Trình bày được cách thiết lập các chức năng cơ bản. - Trình bày được cách sử dụng chuột trong phần mềm Creo. - Cài đặt được phần mềm Creo. - Thiết lập được các chức năng cơ bản.
- Sử dụng được chuột trong phần mềm Creo thành thạo. - Rèn luyện tính cẩn thận, nghiêm túc, chủ động và có trách nhiệm trong học tập. Nội dung bài: 2. Cài đặt phần mềm Creo.
Creo Parametric CAD CAM CNC là một phần mềm của hãng PTC là phần mềm cao cấp cực kỳ mạnh mẽ trong thiết kế , thiết kế khuôn và lập trình gia công. Creo Parametric được ứng dụng rộng rãi trong các công ty lớn nhỏ tại nước ta , đặc biệt là các công ty sản xuất cơ khí và công ty khuôn mẫu. Việc cài đặt và sử dụng Creo Parametric sẽ góp phần giúp cá nhân và doanh nghiệp tăng năng suất thiết kế , tối ưu hóa sản phẩm và tăng tính cạnh tranh. Máy tính bàn hoặc laptop Win 7,8,10 , 32 hoặc 64 Bit : Đều có cài đặt được , tuy nhiên đề nghị sử dụng Win 64 bít để đảm bảo ổn định.
Cấu hình máy : I2 trở lên , Ram 2- 4G trở lên là chạy được 2. Tiến hành cài đặt Creo 1.0 6 Mở file cài đặt Chọn setup.exe của Creo 1.0 Xuất hiện bảng : 7 Chọn Next Đánh dấu Check như hình và chọn Next Chọn Creo Parametric 8 Chọn nhánh Option và chọn Chọn Add để thêm license 9 Chọn Next : Chọn Next : 10 Chọn Intall Qúa trình cài đặt diển ra nhanh hay chậm tùy vào cấu hình máy tính. Chọn Yes để thoát cài đặt và Restart lại máy tính. Thiết lập các chức năng cơ bản.
Giao diện chung. Khởi động Creo Cách 1 : Click đúp chuột lên biểu tượng destop Cách 2 : Start / Programs / PTC / Creo 1.0 / Parametric Giao diện chung 2. Tạo File mới. Mở file có sẵn.
Tạo thư mục làm việc. Chọn hoặc File / Manage session / Select Working Directory… chọn thư mục lưu trữ để trong quá trình vẽ được lưu vào thư viện. Xóa các file đang làm việc. Sử dụng chuột trong phần mềm Creo.
Đây là những thao tác cực kỳ quan trọng, và nó quyết định sự nhanh nhạy trong việc thiết kế. Thời gian dùng chuột chiếm hơn 90% công việc. Sau đây là một số thao tác cho chuột 03 nút: Chuột Trái Nút chuột trái ……………. : chọn đối tượng.
Ctrl + nút chuột trái ………: chọn nhiều đối tượng. Chuột Giữa Nút chuột giữa (nhấp) …… : chấp nhận hoặc OK. Nút chuột giữa (cuộn) …… : phóng to, thu nhỏ đối tượng. : quay đối tượng.
Shift + nút chuột giữa ……. : di chuyển đối tượng. Ctrl + nút chuột giữa (nhấn giữ + kéo lên). : phóng to, thu nhỏ theo tỉ lệ.
Ctrl + nút chuột giữa (nhấn giữ + kéo ngang). : quay đối tượng quanh trục quay đi qua điểm được chọn và vuông góc với màn h. Ctrl + nút chuột giữa (nhấp + kéo + nhấp) : phóng to theo cửa sổ. Chuột Phải Chuột phải (nhấn giữ) ……… : menu con (trong vùng đồ hoạ).
Mục tiêu của bài: - Trình bày được các bước thiết lập môi trường làm việc. - Trình bày được các bước thao tác của các lệnh vẽ hình học, các lệnh hiệu chỉnh, các lệnh ràng buộc. - Vẽ phác thảo được chi tiết đạt yêu cầu. - Rèn luyện tính nghiêm túc, chủ động và có trách nhiệm trong học tập.
Nội dung bài: 2. Thiết lập môi trường làm việc. Sketch là môi trường đồ họa để thiết kế các đối tượng 2D, là nền tảng để thiết kế các vật thể 3D dạng khối hay dạng bề mặt. - File/ New hay click biểu tượng New trên màn hình khởi động Creo, xuất hiện hộp thoại sau: Tạo file Sketch 2D - Click chọn Sketch - Name: nhập tên bản vẽ - Common name: tên để gợi nhớ (có thể có hay không tùy ý), sau đó bấm OK Lưu ý: tên bắt đầu bằng kí tự, không có khoảng trống và kí tự đặc biệt, được phép sử dụng dấu gạch dưới ‘_’.
Giao diện làm việc Sketch như hình dưới đây: 14 Giao diện Sketch 2. Vẽ hình học. Các lệnh vẽ hình học. - Lệnh vẽ đường thẳng (click vào hình tam giác nhỏ bên phải) - Vẽ một chuỗi các đường thẳng liên tiếp - Vẽ đường thẳng tiếp xúc 2 đối tượng - Vẽ hình chữ nhật - Vẽ hình chữ nhật nằm ngang - Vẽ hình chữ nhật nghiêng - Vẽ hình chữ nhật với điểm tâm và 1 điểm góc - Vẽ hình bình hành -Vẽ hình tròn - Vẽ bằng cách chấm 1 điểm tâm và 1 điểm trên đường tròn - Vẽ đường tròn đồng tâm với đường tròn cho trước - Vẽ đường tròn qua 3 điểm - Vẽ đường tròn đồng thời tiếp xúc với 3 đường thẳng 15 - Vẽ cung tròn - Vẽ cung tròn qua 3 điểm - Vẽ cung tròn thông qua tâm và 2 điểm thuộc cung tròn - Vẽ cung tròn tiếp xúc với 3 đường thẳng - Vẽ cung tròn đồng tâm - Vẽ đường conic (đường cong không có bán kính) - Vẽ đường e líp - Vẽ elip qua 2 điểm trên elip - Vẽ elip bằng cách chọn tâm và 1 điểm thuộc elip - Vẽ một đường cong bất kì - Vẽ đường bo góc - Bo góc bằng cung tròn nhưng vẫn để lại góc dạng nét đứt - Bo góc bằng cung tròn - Bo góc bằng elip nhưng vẫn để lại góc dạng nét đứt - Bo góc bằng elip - Vát góc - Vát góc nhưng vẫn để lại góc dạng nét đứt - Vát góc - Chèn kí tự - Vẽ 1 đối tượng mới đồng dạng với đối tượng cũ -Tương tự lệnh Offset nhưng tạo ra nhiều đối tượng mới đồng dạng - Chèn thư viện 2D -Vẽ đường tâm - Vẽ 1 điểm - Vẽ 1 hệ tọa độ 16 2.
Bài tập ứng dụng. + Ví dụ : Vẽ hình bình hành với các kích thước trên + Bước 1: Click vào ‘hình tam giác nhỏ’ trong khối lệnh vẽ hình chữ nhật (Rectangle), một menu hiện ra và click chọn Parallelogram + Bước 2: Vẽ hình bình hành nằm ngang - Click chuột trái vào điểm thứ 1 trên màn hình vẽ (sau đó thả chuột trái) - Di chuyển chuột và click chuột trái điểm thứ 2 (sau đó thả chuột trái) - Tiếp tục rê chuột theo phương ngang sao cho trên 2 đoạn thẳng xuất hiện chữ H - Click chuột trái tại điểm thứ 3, ta được 1 hình bình hành nhưng chưa chỉnh kích thước - Cuối cùng, bấm chuột giữa để hoàn tất lệnh - Trong trường hợp, không thấy xuất hiện các ràng buộc song song (//) hay nằm ngang (H) như hình trên, bạn có thể làm như sau: - Click vào ô Display Sketcher Filter và đánh dấu chọn vào ô Disp Constr. 17 - Cách tốt nhất là chọn SELECT ALL để hiển thị đầy đủ các yếu tố giúp cho quá trình vẽ dễ dàng hơn. + Bước 3: Tạo đường ghi kích thước Khi ta vẽ hoàn tất thì Creo tự động lên kích thước, tuy nhiên có những kích thước không được như ý, ta cần tạo đường kích thước mới.
Ta chỉ cần tạo ra kích thước mới thì các kích thước cũ sẽ tự động bị thay thế. Click chọn Dimension để kích hoạt tính năng ghi kích thước Click chọn vào đoạn thẳng muốn ghi kích thước (đoạn thẳng sẽ chuyển thành màu xanh) rồi di chuyển chuột ra ngoài đoạn thẳng, sau đó bấm CHUỘT GIỮA vào nơi muốn đặt đường kích thước.
