Giáo trình Mô đun: Lắp ráp và Cài đặt Máy tính (Mã MĐ 16)

Tổng quan về giáo trình

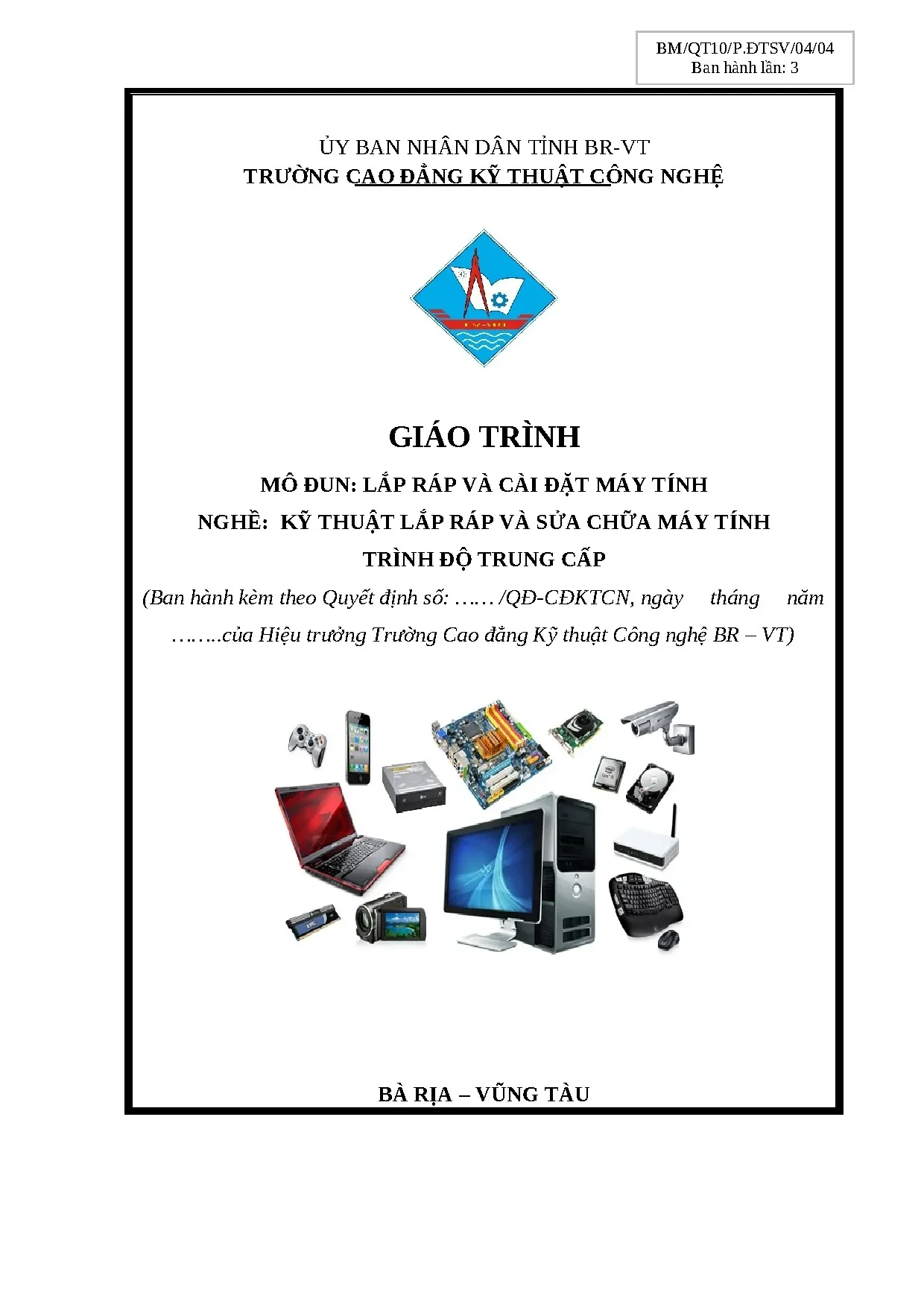

Giáo trình Lắp ráp và cài đặt máy tính (Mã mô đun: MĐ 16) do tác giả Phạm Đình Trịnh biên soạn, ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu (Mã biểu mẫu: BM/QT10/P.ĐTSV/04/04, Ban hành lần: 3). Đây là tài liệu giảng dạy chuyên môn nghề bắt buộc, lưu hành nội bộ dành cho sinh viên khoa Công nghệ thông tin theo học nghề Kỹ thuật lắp ráp và sửa chữa máy tính ở trình độ trung cấp. Trong chương trình đào tạo, mô đun MĐ 16 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị hệ thống kiến thức toàn diện về cấu tạo phần cứng máy tính để bàn (PC), nguyên lý hoạt động của các linh kiện, quy trình vận hành, lắp ráp hoàn chỉnh một hệ thống máy tính, thiết lập thông số hệ thống trong BIOS/CMOS, phân vùng ổ đĩa và cài đặt hệ điều hành cùng các phần mềm ứng dụng. Đồng thời, giáo trình rèn luyện kỹ năng xây dựng cấu hình tương thích theo từng nhu cầu sử dụng thực tế, kỹ thuật sao lưu, phục hồi dữ liệu hệ thống và năng lực bảo trì phòng máy.

Cấu trúc chương trình có tổng thời lượng 75 giờ, bao gồm:

  • Lý thuyết: 15 giờ
  • Thực hành, thí nghiệm, thảo luận, bài tập: 56 giờ
  • Kiểm tra: 4 giờ

Cách tiếp cận của tài liệu được thiết kế theo dạng mô đun tích hợp lý thuyết và thực hành, bám sát định hướng thị trường lao động, chuẩn đào tạo nghề và tính liên thông. Điểm đặc sắc của giáo trình nằm ở tính hệ thống kỹ thuật: mô tả chi tiết sơ đồ chân, bảng quy định mã màu dây nguồn ATX, thông số các chuẩn khe cắm phần cứng và quy trình thao tác an toàn tĩnh điện trong môi trường kỹ thuật.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------+
|                  CẤU TRÚC 10 BÀI HỌC TRONG MÔ ĐUN MĐ 16                 |
+-------------------------------------------------------------------------+
| [Bài 1-3] PHẦN CỨNG & LẮP RÁP CƠ BẢN (20 giờ)                           |
+-------------------------------------------------------------------------+
| [Bài 4] THIẾT LẬP HỆ THỐNG CẤP THẤP (6 giờ)                             |
+-------------------------------------------------------------------------+
| [Bài 5-7] PHẦN MỀM & TRÌNH ĐIỀU KHIỂN (32 giờ)                          |
+-------------------------------------------------------------------------+
| [Bài 8-10] SAO LƯU, PHỤC HỒI & BẢO TRÌ (17 giờ)                         |
+-------------------------------------------------------------------------+

Các chương/chủ đề chính

Giáo trình gồm 10 bài học với tiến trình sư phạm từ nhận diện linh kiện phần cứng, lắp ráp cơ học, cấu hình firmware, thiết lập hệ thống phần mềm đến cứu hộ và bảo trì:

  • Bài 1: Các thành phần cơ bản của máy tính (12 giờ): Khảo sát cấu tạo vỏ máy (khoang 5.25", 3.5"), bộ nguồn ATX (20/24 chân), bo mạch chính (Mainboard), bộ vi xử lý (CPU), bộ nhớ trong (RAM, ROM), thiết bị lưu trữ ngoài (HDD, CD-ROM, DVD-R/RW), card mở rộng (VGA, Sound, NIC) và các thiết bị ngoại vi (Monitor CRT/LCD, bàn phím 101–105 phím, chuột PS/2 và USB, máy in, scanner, projector).
  • Bài 2: Lắp đặt RAM, CPU, bo mạch chủ, nguồn (4 giờ): Hướng dẫn tiêu chuẩn an toàn tĩnh điện, quy trình lắp CPU lên socket (Socket 478, 775, 1151...), kỹ thuật bôi keo tản nhiệt, gắn quạt làm mát Intel, lắp RAM đúng khớp, gắn bo mạch chủ vào khay vỏ máy (case) cùng nắp I/O Shield, gắn bộ nguồn và đấu nối cụm dây tín hiệu Front Panel (Power SW, Reset SW, HDD LED, Power LED, Speaker, Front Audio, Front USB).
  • Bài 3: Lắp Ổ cứng, CD-ROM, Card mở rộng (4 giờ): Lựa chọn và lắp đặt các ổ đĩa lưu trữ chuẩn IDE/SATA và các loại card mở rộng cắm qua khe PCI/AGP.
  • Bài 4: Thiết lập thông số – Cài đặt mật khẩu CMOS (6 giờ): Cấu hình Standard CMOS Setup, Advanced CMOS Setup (thiết lập thứ tự khởi động - Boot Order), Chipset Features Setup, Power Management Setup, xử lý sự cố thiết lập mật khẩu CMOS.
  • Bài 5: Cài đặt hệ điều hành (16 giờ): Quy trình phân vùng đĩa cứng bằng lệnh FDISK và các chương trình tiện ích chuyên dụng; thiết lập cài đặt hệ điều hành dựa trên yêu cầu cấu hình phần cứng.
  • Bài 6: Cài đặt trình điều khiển (4 giờ): Cài đặt driver cho các thành phần phần cứng (VGA, Sound, LAN, Chipset) và giải quyết các lỗi xung đột phần cứng.
  • Bài 7: Cài đặt các phần mềm ứng dụng (12 giờ): Cài đặt font chữ, bộ gõ tiếng Việt, phần mềm văn phòng, ứng dụng tiện ích và quy trình gỡ bỏ phần mềm.
  • Bài 8: Sao lưu hệ điều hành (4 giờ): Phương pháp sao lưu dữ liệu và hệ thống bằng công cụ tích hợp trong Windows và phần mềm tiện ích ngoài.
  • Bài 9: Phục hồi hệ điều hành (4 giờ): Kỹ thuật khôi phục hệ thống qua tiện ích hệ điều hành, phần mềm Norton Ghost và Acronis True Image.
  • Bài 10: Bảo trì máy tính (9 giờ): Thực hiện quy trình bảo trì chủ động (vệ sinh phần cứng, kiểm tra nhiệt độ, dọn dẹp hệ điều hành) và quy trình bảo trì thụ động khi phát sinh lỗi.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nguyên lý kỹ thuật điện tử máy tính:

  • Hệ thống cấp nguồn ATX: Quy định điện áp xuất chuẩn $\pm 3.3\text{V}$, $\pm 5\text{V}$, $\pm 12\text{V}$, đường cấp trước $5\text{VSB}$ (dây tím), tín hiệu mở nguồn PS_ON (dây xanh lá cây, mức áp $0\text{V}$ để kích mở) và chân bảo vệ PWRGOOD (dây xám, điện áp $> 3\text{V}$ để mainboard khởi chạy).
  • Kiến trúc Bo mạch chính: Cơ chế điều phối của Chipset cầu Bắc (quản lý FSB của CPU, bộ nhớ RAM và băng thông đồ họa) và Chipset cầu Nam (quản lý luồng dữ liệu I/O, cổng SATA, PCI, USB, Card mạng, Âm thanh); kiến trúc đường truyền Bus hệ thống và chức năng truy cập bộ nhớ trực tiếp (DMA).
  • Phân loại đế cắm và bộ nhớ: Phân biệt các chuẩn Socket CPU từ Socket 478, Socket 775, Socket 1151 v2, Socket 2011, Socket 2066 cho chip Intel đến Socket 462, 754, 939, 940, AM2 cho chip AMD; nhận diện cấu trúc module bộ nhớ từ SIMM (30 pin, 72 pin) đến DIMM (SDR 168 pin, DDR 184 pin, DDR2/DDR3 240 pin, DDR4 288 pin).
  • Giao diện lưu trữ: So sánh thông số kỹ thuật giữa chuẩn song song IDE/ATA (cáp 40-pin, băng thông 33–133 MB/s) và chuẩn nối tiếp SATA (cáp 7-pin, cáp nguồn 15-pin).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đúng quy chuẩn khi đóng/mở cần gạt ZIF socket CPU, ấn chốt quạt tản nhiệt theo đường chéo, khóa thanh RAM vào khe cắm hai ngàm, đấu nối chính xác các cực âm/dương của jack cắm Front Panel.
  • Kỹ năng phân tích (Analytical skills): Phân tích mã nhận diện trên CPU Intel (như giải mã thế hệ vi xử lý từ chữ số đầu, đọc ý nghĩa các hậu tố ký tự K, S, T, M, Q, QX, P, L, U); tính toán xung nhịp thực tế theo công thức:

$$\text{Tốc độ xử lý} = \text{Xung hệ thống (FSB)} \times \text{Hệ số nhân xung (Clock ratio)}$$

  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Kiểm tra bộ nguồn độc lập bằng phương pháp đấu chân PS_ON vào Mass; thực hiện phân vùng ổ cứng; triển khai ảnh đĩa cứu hộ hệ thống với Norton Ghost và Acronis True Image; xây dựng cấu hình máy tính hoàn chỉnh tương thích với ngân sách định mức (ví dụ cấu hình 10–12 triệu đồng với CPU Intel Core i5-6500).

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp lấy thực hành kỹ năng làm trọng tâm. Tổng dung lượng thời gian dành cho thực hành, bài tập và thí nghiệm xưởng chiếm 56/75 giờ (xấp xỉ 74.6% thời lượng toàn mô đun), trong khi lý thuyết chiếm 15 giờ (20%) và kiểm tra định kỳ chiếm 4 giờ (5.4%).

+-------------------------------------------------------------------------+
|                   CƠ CẤU THỜI LƯỢNG MÔ ĐUN MĐ 16 (75 GIỜ)                |
+-------------------------------------------------------------------------+
|  Thực hành, thí nghiệm, bài tập: 56 giờ [===================] 74.6%     |
|  Lý thuyết:                      15 giờ [=====]               20.0%     |
|  Kiểm tra:                        4 giờ [=]                    5.4%     |
+-------------------------------------------------------------------------+

Phương pháp sư phạm bao gồm:

  • Giảng dạy thị phạm và thực hành từng bước: Giảng viên hướng dẫn nguyên lý và thực hiện mẫu quy trình kỹ thuật (như trình tự bắt vít nắp I/O Shield, bôi keo tản nhiệt, tra khóa socket CPU, kiểm tra nguồn). Sinh viên thực hành trực tiếp trên các bộ linh kiện độc lập tại phòng xưởng trước khi lắp ráp vào vỏ case.
  • Bài tập tình huống và dự án cấu hình: Sinh viên làm việc độc lập hoặc theo nhóm để giải quyết các bài tập xây dựng cấu hình máy tính phù hợp với từng phân khúc ứng dụng (văn phòng, đồ họa, chơi game). Điển hình là bài tập thực hành số 9: xây dựng trọn bộ linh kiện tương thích xoay quanh bộ vi xử lý Intel Core i5-6500 trong khung ngân sách 10–12 triệu đồng.
  • Tuân thủ quy tắc an toàn xưởng: Giáo trình bắt buộc thực hiện các tiêu chuẩn bảo vệ thiết bị và an toàn điện: xả tĩnh điện cơ thể bằng cách chạm kim loại tiếp đất hoặc đeo vòng chống tĩnh điện có dây nối đất; làm việc trên sàn gỗ cách điện; tuyệt đối không tháo lắp linh kiện khi máy đang cấp điện; không dùng tuốc nơ vít có từ tính mạnh tiếp xúc gần IC, chip nhớ và đĩa cứng.
  • Phương pháp đánh giá và tự học: Đánh giá định kỳ qua 4 giờ kiểm tra thực hành lắp ráp và cài đặt trực tiếp trên máy trạm. Người học tự rèn luyện qua hệ thống câu hỏi kiểm tra kiến thức cuối mỗi bài học (phân biệt Hardware - Software, so sánh cấu trúc đĩa CD và DVD, giải thích chức năng Chipset cầu Bắc và cầu Nam, nhận biết các loại RAMBUS, SDRAM, DDR).

Điểm nổi bật và cập nhật

Giáo trình Lắp ráp và cài đặt máy tính phiên bản Ban hành lần 3 mang các điểm kỹ thuật đáng chú ý:

  • Cập nhật kiến trúc socket và vi xử lý: Bổ sung thông số kỹ thuật và phương pháp lắp đặt cho các đế cắm Intel Socket LGA 775, 1151 v2, 2011, 2066; cập nhật thông tin dòng chip Intel Core i3, i5, i7, i9 thế hệ 1 và thế hệ 2 kèm bảng tra cứu mã ký tự (K - mở khóa ép xung, S/T - tối ưu hóa năng lượng, M - vi xử lý di động laptop, Q/QX - dòng 4 nhân Quad-core hiệu năng cao).
  • Hệ thống phân loại chuẩn RAM từ cũ đến hiện đại: Tài liệu tổng hợp toàn bộ các thế hệ bộ nhớ từ SIMM (30/72 pin), SDR SDRAM (PC-66, PC-100, PC-133), DDR (PC-1600 đến PC-3200), DDR2 (PC2-3200 đến PC2-6400), DDR3 (PC3-8500 đến PC3-17000) và DDR4 (tần số hoạt động từ DDR4-2400 đến DDR4-3000).
  • Chuyển giao công nghệ giao tiếp ổ đĩa: Cung cấp thông số đối chiếu giữa chuẩn giao tiếp ATA truyền thống và chuẩn kết nối Serial ATA (SATA) với tốc độ truyền tải cao hơn gấp nhiều lần, cáp tín hiệu nhỏ gọn 7-pin, hỗ trợ cắm nóng (Hot plug) và mức điện áp tín hiệu 250mV.
  • Tích hợp các tiện ích cứu hộ hệ thống thực tế: Đưa vào chương trình đào tạo các giải pháp phần mềm quản lý ổ đĩa và sao lưu hệ thống thực tế như lệnh FDISK, tiện ích sao lưu mặc định của Windows, giải pháp tạo và bung file ảnh đĩa qua Norton Ghost và Acronis True Image.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

+-------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH                      |
+-------------------------------------------------------------------------+
| 1. SINH VIÊN TRUNG CẤP NGHỀ                                             |
|    - Nghề Kỹ thuật lắp ráp và sửa chữa máy tính (Khoa CNTT).            |
|    - Đã hoàn thành các môn học cơ sở khối công nghệ.                    |
+-------------------------------------------------------------------------+
| 2. GIẢNG VIÊN VÀ GIÁO VIÊN HƯỚNG DẪN XƯỞNG                              |
|    - Căn cứ xây dựng giáo án lý thuyết (15h) và bài tập xưởng (56h).    |
|    - Khung chuẩn đánh giá kỹ năng kiểm tra và xử lý sự cố phần cứng.   |
+-------------------------------------------------------------------------+
| 3. KỸ THUẬT VIÊN VÀ NGƯỜI TỰ HỌC                                        |
|    - Tài liệu tham khảo cho kỹ thuật viên bảo trì phòng máy doanh nghiệp|
|    - Người tự học quy trình lắp ráp PC, cài đặt HĐH và cứu hộ dữ liệu.  |
+-------------------------------------------------------------------------+
  • Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Trung cấp nghề Kỹ thuật lắp ráp và sửa chữa máy tính thuộc Khoa Công nghệ thông tin của Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu và các cơ sở giáo dục nghề nghiệp tương đương.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở về tin học đại cương và điện tử căn bản trước khi tiếp cận mô đun MĐ 16.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu tham khảo chính để xây dựng giáo án bài giảng, phân bổ tiến độ giảng dạy 75 giờ và thiết kế các bài kiểm tra đánh giá tay nghề học viên tại xưởng phần cứng.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên bảo trì hệ thống máy tính văn phòng, phòng máy trường học cần tài liệu tra cứu sơ đồ chân cắm nguồn, thông số socket CPU, thiết lập BIOS/CMOS và quy trình sao lưu phục hồi hệ thống.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chính khóa cho sinh viên trình độ trung cấp nghề Kỹ thuật lắp ráp và sửa chữa máy tính, sinh viên ngành Công nghệ thông tin và kỹ thuật viên cần nắm vững quy trình kỹ thuật phần cứng PC.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học cơ sở về tin học cơ bản, hiểu các khái niệm cơ bản về phần cứng, phần mềm và nguyên lý an toàn điện căn bản trước khi học mô đun này.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân bổ đến gần 75% thời lượng cho thực hành thao tác (56/75 giờ), cung cấp thông số kỹ thuật chi tiết (sơ đồ mã màu 20 chân nguồn ATX, rãnh khuyết CPU, chân cắm Front Panel) và hướng dẫn trực tiếp các công cụ tiện ích như FDISK, Norton Ghost, Acronis True Image.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đọc lý thuyết mô tả linh kiện trong Bài 1–4 với việc thực hành trực tiếp trên các linh kiện rời; tuân thủ nghiêm ngặt các quy tắc an toàn tĩnh điện; thực hành đấu dây kiểm tra nguồn bằng dây PS_ON và hoàn thiện bài tập tính toán cấu hình PC theo ngân sách.

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với giáo trình là các catalog thông số kỹ thuật của nhà sản xuất bo mạch chủ (Intel, Foxconn, ASUS...), tài liệu hướng dẫn socket vi xử lý và hệ thống sơ đồ chân cắm bảng điều khiển phía trước thùng máy (Front Panel).

Kết luận

Giáo trình Lắp ráp và cài đặt máy tính (Mã MĐ 16) cung cấp khối kiến thức kỹ thuật phần cứng và kỹ năng cài đặt máy tính để bàn hoàn chỉnh cho học viên khối nghề công nghệ thông tin. Nội dung tài liệu đảm bảo tính sư phạm với lộ trình từ phần cứng cơ bản, quy trình lắp đặt chuẩn kỹ thuật, thiết lập cấu hình cấp thấp CMOS/BIOS đến cài đặt hệ điều hành, driver, phần mềm ứng dụng và kỹ thuật cứu hộ, bảo trì hệ thống.

Để hoàn thiện kỹ năng nghề nghiệp, sinh viên sau khi hoàn thành mô đun MĐ 16 được khuyến nghị tiếp tục nghiên cứu các mô đun chuyên sâu về quản trị mạng, sửa chữa phần cứng chuyên sâu và tham khảo thêm tài liệu kỹ thuật chuyên ngành từ các nhà sản xuất linh kiện máy tính (Intel, ASUS, Gigabyte, Seagate).
