Giáo trình Kỹ thuật xung, số – Nghề Kỹ thuật lắp ráp và sửa chữa máy tính

Tổng quan về giáo trình

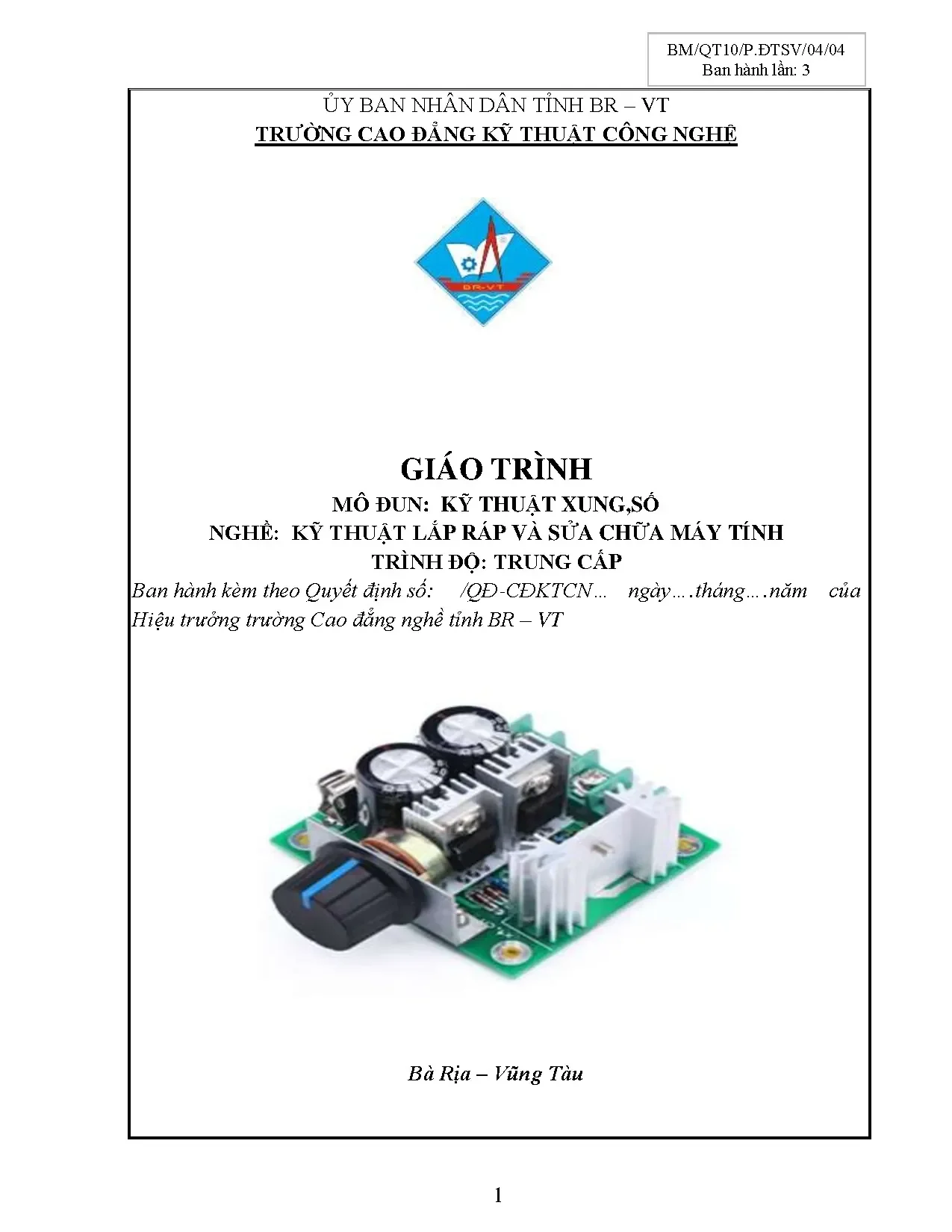

Giáo trình mô đun Kỹ thuật xung, số (Mã mô đun: MĐ 15, Mã số quản lý: ĐTSV/04/04, Ban hành lần thứ 3) là tài liệu đào tạo nội bộ do tác giả Bùi Văn Vinh biên soạn, ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu. Tài liệu được thiết kế nhằm phục vụ trực tiếp cho chương trình đào tạo nghề Kỹ thuật lắp ráp và sửa chữa máy tính ở các hệ trình độ Trung cấp và Cao đẳng nghề.

Trong khung chương trình đào tạo, mô đun Kỹ thuật xung, số giữ vai trò là môn học cơ sở bắt buộc. Mô đun được bố trí học ngay sau khi học sinh, sinh viên đã hoàn thành các môn học chung và đóng vai trò làm nền tảng kiến thức, kỹ năng tiền đề trước khi bước vào các mô đun chuyên ngành sâu về phần cứng máy tính và bảo trì hệ thống.

Mục tiêu đào tạo tổng quát của giáo trình nhằm trang bị cho người học:

  • Về mặt lý thuyết: Khả năng phân tích bản chất vật lý của tín hiệu xung, các thông số kỹ thuật của dãy xung; nguyên lý chuyển đổi tín hiệu tương tự sang số và ngược lại; bảng chân lý cùng nguyên tắc hoạt động của các cổng logic cơ bản; cấu tạo và sơ đồ giải thuật của các mạch số tổ hợp và mạch tuần tự thông dụng (mạch mã hóa, giải mã, dồn kênh, phân kênh, các phần tử Flip-Flop, mạch đếm và mạch ghi dịch).
  • Về mặt kỹ năng thực hành: Năng lực lắp ráp, đo kiểm, khảo sát và sửa chữa các mạch tạo xung, mạch xử lý dạng xung cũng như các mạch số trên bo mạch chuyên dụng và mạch in thực tế.

Cấu trúc tài liệu gồm 11 bài học được biên soạn theo định hướng mở, tập trung vào các khối kiến thức cốt lõi, gắn kết chặt chẽ giữa lý thuyết mạch với quy trình thực nghiệm trên thiết bị đo kiểm chuyên dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ qua 11 bài học với lộ trình logic đi từ tín hiệu xung vật lý, linh kiện rời rạc đến các mạch tích hợp logic phức tạp:

  1. Bài 1: Tổng quan về kỹ thuật xung: Trình bày định nghĩa xung điện, các thông số của xung đơn lý tưởng và xung thực tế ($U_m, T_1, T_2, t_{s1}, t_{s2}, \Delta U, t_x, B_đ, B_c$); chuỗi xung tuần hoàn với chu kỳ $T$, tần số $f_x$, độ rỗng $Q$, hệ số đầy xung $\eta$. Phân tích tác động quá độ của mạch vi phân và tích phân $R-C$ đối với bước nhảy điện áp dương, bước nhảy âm và xung vuông qua phương trình vi phân $RC\frac{du_C}{dt} + u_C = U_m$, nghiệm điện áp $u_C(t) = U_m(1 - e^{-t/RC})$, hằng số thời gian $\tau = RC$ và thời gian quá độ $t_{qđ} = 2,3\tau$.
  2. Bài 2: Mạch đa hài tự dao động: Cấu tạo, nguyên lý phóng nạp tụ điện và chuyển trạng thái của mạch đa hài dùng 2 Transistor NPN (C1815) mắc E chung; mạch dao động đa hài sử dụng 2 cổng logic NOR (IC 7402) với chu kỳ $T \approx 1,4RC$; mạch dao động đa hài tích hợp IC định thời 555 (NE555, LM555) qua 8 chân chức năng, tính toán chu kỳ $T = T_{on} + T_{off} = 0,69(R_1 + 2R_2)C_1$.
  3. Bài 3: Tổng quan về kỹ thuật số: Phân biệt tín hiệu tương tự (Analog) và tín hiệu số (Digital); cấu trúc hệ thống truyền thông số và bộ chuyển đổi ADC/DAC; hệ thống số và mã số (Thập phân, Nhị phân với khái niệm bit, byte, nibble, word, Thập lục phân Hex); quy tắc chuyển đổi giữa các hệ đếm; Đại số Bool với 3 phép toán cơ bản (Phủ định/NOT, Hội/AND, Tuyển/OR), biểu diễn giản đồ Venn, các định luật logic (De Morgan, kết hợp, giao hoán, phân bố) cùng mối quan hệ xác định số tổ hợp biến $N = 2^n$ và số hàm logic phân biệt $M = 2^{2^n}$.
  4. Bài 4: Các cổng logic cơ bản: Ký hiệu, bảng chân lý, sơ đồ chân và quy trình khảo sát các cổng NOT (IC 7404/74LS04), OR (IC 7432/74LS32), AND (IC 7408/74LS08), NOR, NAND và EX-OR.
  5. Bài 5: Biểu diễn hàm đại số logic: Các phương pháp biểu diễn hàm (bảng chân lý, biểu thức đại số, bìa Karnaugh/Các-nô 2, 3, 4 biến); kỹ thuật tối thiểu hóa hàm logic bằng phương pháp biến đổi đại số và phương pháp khoanh nhóm trên bìa Karnaugh.
  6. Bài 6: Biểu thức logic và mạch điện: Phương pháp chuyển đổi hai chiều giữa biểu thức giải tích logic và sơ đồ kết nối phần cứng mạch số.
  7. Bài 7: Mạch mã hóa – giải mã: Nguyên lý và sơ đồ mạch mã hóa 8 sang 3; mạch giải mã 2 sang 4; mạch giải mã BCD sang thập phân và BCD sang LED 7 đoạn.
  8. Bài 8: Mạch dồn kênh – phân kênh: Cấu trúc khối dồn kênh MUX ($2 \to 1, 4 \to 1$) và phân kênh DEMUX ($1 \to 2, 1 \to 4$), giới thiệu các dòng IC dồn/phân kênh tiêu chuẩn.
  9. Bài 9: Các phần tử Flip – Flop: Cấu tạo, ký hiệu, bảng trạng thái và quy trình khảo sát các phần tử nhớ cơ bản gồm RS-FF (đồng bộ và không đồng bộ), JK-FF, D-FF, T-FF.
  10. Bài 10: Mạch đếm nhị phân: Thiết kế và khảo sát mạch đếm không đồng bộ (Asynchronous) tăng/giảm 4 bit; mạch đếm đồng bộ (Synchronous) tăng/giảm 4 bit; mạch đếm vòng 4 bit và mạch đếm có số đếm đặt trước (Modulo).
  11. Bài 11: Mạch ghi dịch: Cấu tạo, phân loại thanh ghi dịch nối tiếp – nối tiếp (SISO), nối tiếp – song song (SIPO), song song – nối tiếp (PISO) 4 bit xây dựng từ các tầng Flip-Flop hoặc IC chuyên dụng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các cơ sở lý thuyết kỹ thuật điện tử - tin học:

  • Cơ sở phân tích quá trình quá độ: Mô hình hóa toán học các mạch lọc $R-C$, sự nạp/xả của tụ điện dưới tác động của các dạng xung bậc thang và xung vuông.
  • Hệ thống logic hình thức: Nền tảng toán học của đại số Bool, các phép biến đổi tương đương và phương pháp tối ưu hóa phần cứng thông qua tối thiểu hóa biểu thức logic.
  • Phân loại cấu trúc mạch số: Phân biệt rành mạch giữa hệ thống mạch logic tổ hợp (Combinational Logic - đầu ra phụ thuộc hoàn toàn vào các đầu vào ở thời điểm hiện tại) và hệ thống mạch logic tuần tự (Sequential Logic - đầu ra phụ thuộc vào đầu vào hiện tại và trạng thái lưu trữ trước đó).

Kỹ năng phát triển

Người học tiếp thu và hoàn thiện các kỹ năng kỹ thuật cụ thể:

  • Kỹ năng đo kiểm và nhận dạng tín hiệu: Vận hành thành thạo máy phát sóng tạo hàm và máy hiện sóng 2 tia (Oscilloscope 20MHz), đo đạc chính xác các tham số biên độ $U_m$, chu kỳ $T$, độ rộng xung $t_{on}$, độ sụt đỉnh $\Delta U$, thời gian sườn trước $t_{s1}$ và sườn sau $t_{s2}$.
  • Kỹ năng tra cứu và đấu nối IC: Khả năng đọc sơ đồ chân (pinout) các vi mạch họ TTL 74xx, IC định thời 555, phân bổ dây dẫn trên bo mạch thực tập số ED-1100A và bo mạch đa năng.
  • Kỹ năng phân tích, sửa chữa lỗi phần cứng: Xác định các lỗi logic, kiểm tra tiếp xúc chân mạch, lỗi mất pha xung, đoản mạch hoặc phân cực sai trên các mạch dao động và mạch đếm.

Phương pháp giảng dạy và học tập

Giáo trình được cấu trúc hóa theo mô hình đào tạo kết hợp lý thuyết với thực hành nghề nghiệp (mô hình tích hợp):

  • Tổ chức không gian thực hành: Lớp học được chia thành các nhóm nhỏ (2 đến 4 sinh viên mỗi nhóm) nhằm tối ưu hóa quyền truy cập thiết bị. Mỗi bài thực hành đều có bảng danh mục trang thiết bị, vật tư định mức rõ ràng (bao gồm máy thực tập số ED-1100A, máy hiện sóng 2 tia 20MHz, đồng hồ đo VOM, IC 74xx, biến trở, tụ điện, nguồn DC $\pm 5\text{V}$, $0\text{--}30\text{V}$).
  • Quy trình thực nghiệm 4 bước chuẩn hóa:
    1. Chuẩn bị và kiểm tra: Khảo sát số lượng, kiểm tra chất lượng linh kiện, đồng hồ đo và bộ nguồn.
    2. Thiết kế và bố trí mạch: Phân bổ vị trí linh kiện trên bảng mạch đa năng (xác định mặt trên cắm linh kiện, mặt dưới đi dây kết nối với hai màu phân biệt).
    3. Lắp ráp và vận hành: Cố định linh kiện, hàn mạch bằng mỏ hàn xung 75W, cấp nguồn và khảo sát trạng thái hiển thị trên hệ thống LED đơn hoặc LED 7 đoạn.
    4. Đo kiểm và so sánh: Dùng máy hiện sóng hoặc logic probe để vẽ lại biểu đồ dạng sóng thực tế, lập bảng trạng thái thực nghiệm và đối chiếu với bảng chân lý lý thuyết.
  • Tiêu chí đánh giá kết quả học tập: Được lượng hóa theo barem điểm cố định 10 điểm cho từng bài:
    • Kiến thức (2 điểm - 20%): Phân tích đúng nguyên lý hoạt động và sơ đồ khối của mạch.
    • Kỹ năng (6 điểm - 60%): Lắp ráp, đo kiểm, vận hành mạch chính xác theo đúng yêu cầu kỹ thuật và thời gian quy định.
    • Thái độ (2 điểm - 20%): Ý thức tuân thủ an toàn cho người và thiết bị, tổ chức nơi làm việc khoa học, vệ sinh công nghiệp.

Điểm nổi bật và cập nhật

  • Tính kế thừa và cập nhật qua 3 lần ban hành: Tài liệu được chỉnh lý ở lần ban hành thứ 3 (mã ĐTSV/04/04), kế thừa chương trình chuẩn quốc gia kết hợp lược bỏ các nội dung giải tích hàn lâm phức tạp, thay vào đó bổ sung các nội dung ứng dụng thực tế phù hợp với nghề Lắp ráp và sửa chữa máy tính.
  • Biên soạn theo quan điểm chương trình mở: Giáo trình cung cấp khung kiến thức nền tảng và cốt lõi nhất, cho phép giảng viên linh hoạt mở rộng, bổ sung các dòng IC số hoặc các sơ đồ mạch chuyên biệt tùy thuộc vào đối tượng đào tạo (Trung cấp hoặc Cao đẳng) mà không phá vỡ cấu trúc mô đun.
  • Tiêu chuẩn hóa bảng thực hành với máy ED-1100A: Tận dụng triệt để các khối chức năng của máy thực tập số ED-1100A (khu vực cấp tín hiệu logic A, B, C, D; khối xung chuẩn 1Hz, 10Hz, 1kHz; khối hiển thị LED đơn và LED 7 thanh) giúp chuẩn hóa thao tác thực nghiệm cho người học.
  • Quy trình gia công mạch thực tế: Giáo trình không dừng lại ở việc cắm dây trên bảng cắm mà hướng dẫn chi tiết kỹ thuật hàn mạch, uốn chân linh kiện, cắt chân chì và xử lý chống chập mạch trên bảng mạch đa năng kích thước $8 \times 12\text{ cm}$.

Đối tượng sử dụng giáo trình

  • Sinh viên, học sinh chuyên ngành: Tài liệu phục vụ trực tiếp cho học sinh hệ Trung cấp và sinh viên hệ Cao đẳng nghề Kỹ thuật lắp ráp và sửa chữa máy tính, Công nghệ thông tin (phần cứng), Kỹ thuật điện tử.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần Khoa học cơ bản, Lý thuyết mạch điện cơ bản và Linh kiện điện tử trước khi học mô đun này.
  • Giảng viên và kỹ thuật viên xưởng: Giảng viên chuyên ngành sử dụng tài liệu làm khung bài giảng lý thuyết, giáo án thực hành tích hợp và tiêu chuẩn xây dựng đề thi đánh giá kỹ năng tay nghề. Kỹ thuật viên bảo trì phần cứng có thể sử dụng như tài liệu tra cứu đặc tính IC số và mạch dao động.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Giáo trình được biên soạn phục vụ giảng dạy và học tập mô đun MĐ 15 cho sinh viên, học sinh nghề Kỹ thuật lắp ráp và sửa chữa máy tính hệ Trung cấp và Cao đẳng tại Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu, đồng thời là tài liệu tham khảo cho các ngành kỹ thuật liên quan.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học cần có kiến thức cơ bản về điện tử căn bản (điện trở, tụ điện, transistor, diode), định luật Ohm, định luật Kirchhoff và khả năng sử dụng các dụng cụ đo lường cơ bản như đồng hồ vạn năng VOM.

3. Cấu trúc bài học trong giáo trình có điểm gì đặc thù so với các giáo trình lý thuyết thuần túy?

Mỗi bài học trong giáo trình đều tích hợp cấu trúc ba phần: Hệ thống lý thuyết trọng tâm $\to$ Bảng thông số vật tư, thiết bị thực hành cụ thể $\to$ Quy trình thực hiện thao tác từng bước kèm theo tiêu chí chấm điểm định lượng (Kiến thức 2đ, Kỹ năng 6đ, Thái độ 2đ).

4. Làm thế nào để tự học và rèn luyện kỹ năng thực hành theo giáo trình đạt hiệu quả cao nhất?

Người học cần nắm vững bảng chân lý và phương trình toán học trước, sau đó mô phỏng hoặc đối chiếu kết quả từng bước trên máy thực tập số ED-1100A, rèn luyện kỹ năng quan sát dạng sóng trên máy hiện sóng và lập bảng so sánh dữ liệu đo đạc thực tế với lý thuyết.

5. Giáo trình yêu cầu những trang thiết bị phần cứng bổ trợ nào?

Các thiết bị chính bao gồm: Máy thực tập số chuyên dụng ED-1100A, Máy hiện sóng 2 tia 20MHz, Máy phát sóng tạo hàm, Bộ nguồn một chiều $0\text{--}30\text{VDC}$, Mỏ hàn xung 75W, cùng tập hợp các IC họ TTL (7404, 7408, 7432, 7402), IC định thời 555 và transistor C1815.

Kết luận

Giáo trình mô đun Kỹ thuật xung, số (MĐ 15) của Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu là tài liệu đào tạo nghề có tính hệ thống, gắn kết giữa lý thuyết tín hiệu số và thao tác phần cứng thực nghiệm. Cung cấp lộ trình học tập từ phân tích xung, thiết kế mạch cổng logic cơ bản đến các mạch tuần tự và mạch tổ hợp phức tạp, tài liệu xác lập nền tảng kỹ thuật phục vụ công tác chẩn đoán, lắp ráp và bảo trì thiết bị máy tính trong thực tế.
