Tổng quan về giáo trình

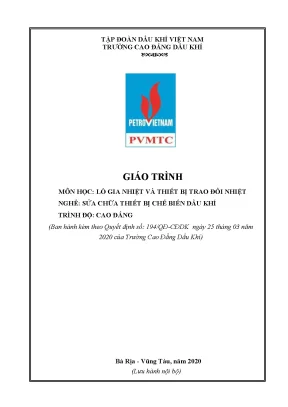

Giáo trình Lò Gia Nhiệt và Thiết Bị Trao Đổi Nhiệt (Mã môn học: CK19MH07) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí (SCTBCBDK) trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao Đẳng Dầu Khí (Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm ThS. Trần Kim Khánh (Chủ biên), ThS. Lê Anh Dũng và ThS. Đào Thị Phương Hoa biên soạn.

Trong sơ đồ phân bổ chương trình đào tạo toàn khóa (tổng khối lượng 97 tín chỉ, 2.190 giờ), môn học này được bố trí giảng dạy trong nhóm các môn học/mô đun chuyên môn ngành (59 tín chỉ, 1.455 giờ). Môn học được tổ chức học trước các mô đun thực hành tổng hợp cuối khóa như Thực tập sản xuất (CK19MĐ09) và Tiểu luận tốt nghiệp (CK19MĐ10).

                        SƠ ĐỒ TIẾN TRÌNH ĐÀO TẠO

Giáo trình được thiết kế nhằm hiện thực hóa các mục tiêu chuẩn đầu ra (Learning Outcomes) bao gồm:

  • Về kiến thức (A1 – A5): Trình bày hệ thống khái niệm, cấu tạo, nguyên lý làm việc của lò gia nhiệt và thiết bị trao đổi nhiệt; phân tích sơ đồ công nghệ cung cấp nhiên liệu (khí gas, dầu D.O, dầu F.O); phân loại các kết cấu đầu đốt; xác định bản chất các dạng hư hỏng cơ học và nhiệt học.
  • Về kỹ năng (B1 – B6): Nhận diện các chủng loại thiết bị theo tiêu chuẩn công nghiệp; chẩn đoán các sự cố vận hành; thiết lập quy trình tháo lắp, bảo dưỡng chi tiết đầu đốt và bó ống trao đổi nhiệt; kiểm tra tình trạng kỹ thuật thiết bị áp lực nhiệt.
  • Về năng lực tự chủ và trách nhiệm (C1 – C2): Hình thành tác phong làm việc chuẩn xác, tuân thủ nghiêm ngặt quy trình an toàn lao động trong môi trường công nghiệp lọc - hóa dầu.

Cấu trúc giáo trình gồm 10 chương chia làm 2 phần rõ rệt (Phần 1: Lò gia nhiệt; Phần 2: Thiết bị trao đổi nhiệt) với thời lượng 75 giờ (70 giờ lý thuyết và 5 giờ kiểm tra), tiếp cận trực tiếp từ lý thuyết nhiệt động, cấu tạo chi tiết đến quy trình vận hành và xử lý sự cố công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình tích hợp 10 chương trọng tâm, xây dựng logic chuyển tiếp từ cơ sở lý thuyết đến cấu tạo cơ khí và quy trình bảo dưỡng thực tế:

                          CẤU TRÚC 10 CHƯƠNG GIÁO TRÌNH
  • Chương 1: Tổng quan về lò gia nhiệt (3 giờ): Phân loại lò trong công nghiệp luyện thép, hóa chất và lọc hóa dầu; phân loại theo dạng ống (Type A: Box heater with arbour coil, Type D: Box heater with vertical tube coil, Type E: Cylindrical heater with vertical coil, Type F: Box heater with horizontal tube coil); vai trò của lớp vật liệu chịu lửa và gạch cách nhiệt nhằm giữ nhiệt độ vỏ ngoài ở mức an toàn (70 – 80°C).
  • Chương 2: Nhiên liệu và quá trình cháy (3 giờ): Phân tích phản ứng cháy của hydrocacbon ($\text{CH}_4 + 2\text{O}_2 \rightarrow \text{CO}_2 + 2\text{H}_2\text{O} + \text{Q}$); điều kiện cháy kiệt và sự hình thành khí $\text{CO}$ khi thiếu oxy; lý thuyết 3 phương thức truyền nhiệt (dẫn nhiệt qua vách kim loại, đối lưu tự nhiên/cưỡng bức, bức xạ nhiệt tuân theo định luật Stefan-Boltzmann); mối liên hệ giữa hệ số hình học, độ phát xạ và khả năng hấp thụ nhiệt của bề mặt vật liệu.
  • Chương 3: Cấu tạo và nguyên lý hoạt động của lò gia nhiệt (6 giờ): Cấu trúc buồng bức xạ (radiant section), buồng đối lưu (convection section), trần lò, vách lò, van điều tiết ống khói (damper); phân biệt lò đốt trực tiếp (công suất từ 150 kW đến 150 MW, dải phổ biến 3 MW – 100 MW) và lò đốt gián tiếp dùng môi chất trung gian (nước, dầu tải nhiệt, muối eutecti) làm việc ở nhiệt độ dưới 260°C ($500^\circ\text{F}$) với hệ số truyền nhiệt tổng $U = 250 - 300\text{ W/m}^2\cdot^\circ\text{C}$ và nhiệt thông buồng đốt giới hạn dưới $28\text{ kW/m}^2$.
  • Chương 4: Đầu đốt trong lò gia nhiệt (6 giờ): Cấu tạo vòi đốt khí mồi (pilot) và đầu đốt chính; đầu đốt hòa trộn ngoài buồng đốt (ống Venturi với cửa nạp gió sơ cấp Primary Air register và thứ cấp Secondary Air register); đầu đốt dầu tán sương bằng không khí nén, hơi nước bão hòa (tiêu tốn 2 – 3% sản lượng hơi), tán sương áp lực cao (bơm dầu áp suất đến 30 at) và tán sương ly tâm (đầu đốt chén xoay SAACKE); cơ chế đầu đốt hai giai đoạn (Staged combustion) nhằm kiểm soát oxy dư ở mức 1 – 5% và ức chế quá trình oxy hóa nitơ tạo khí độc hại $\text{NO}_x$.
  • Chương 5: Hệ thống cung cấp nhiên liệu và hệ thống xả thải (6 giờ): Quy trình xử lý khí tự nhiên (tách lỏng, thu hồi $\text{H}_2\text{S}$); sơ đồ trạm cấp dầu đốt F.O và D.O (gồm bơm sơ cấp $3 - 4\text{ kG/cm}^2$, bơm cao áp bánh răng $20 - 26\text{ kG/cm}^2$, bộ xông dầu gia nhiệt F.O lên $70 - 100^\circ\text{C}$); nguyên lý chu trình khởi động tự động gồm quạt thổi đuổi gió, đánh lửa bugi, van điện từ béc mồi, giám sát ngọn lửa qua cảm biến quang điện (mắt thần), điều khiển bộ thảo chương và mô tơ chấp hành điều tiết gió/dầu (Modutrol motor).
  • Chương 6: Vận hành và bảo dưỡng lò gia nhiệt (6 giờ): Các thông số giám sát nhiệt độ ống lò, áp suất buồng cháy, nồng độ oxy dư trong khói thải; kỹ thuật cân chỉnh tỷ lệ gió - nhiên liệu; bảo dưỡng béc phun dầu, thông tắc mỏ đốt khí và kiểm tra độ kín khít vỏ lò.
  • Chương 7: Tổng quan về truyền nhiệt và thiết bị trao đổi nhiệt (4 giờ): Động lực truyền nhiệt $\Delta t_{\ln}$ (LMTD); phân tích chế độ dòng chảy tầng và dòng chảy rối; các mô hình bố trí dòng chảy (cùng chiều, ngược chiều, giao dòng); phân loại thiết bị theo tiêu chuẩn TEMA (Tubular Exchanger Manufacturers Association).
  • Chương 8: Thiết bị trao đổi nhiệt qua bề mặt (17 giờ): Cấu tạo chi tiết thiết bị trao đổi nhiệt dạng ống chùm (Shell and Tube) gồm mặt sàng cố định (fixed tubesheet), đầu di động (floating head), bó ống chữ U, mặt sàng kép (double tubesheet), các tấm ngăn dòng (baffles); thiết bị ống xoắn ruột gà; thiết bị ống lồng ống (double pipe); thiết bị trao đổi nhiệt dạng tấm PHE (Plate Heat Exchanger) với cấu trúc các tấm dập sóng ghép đối xứng (đĩa A xoay 180° thành đĩa B) gắn vòng đệm kín (gasket) chống rò rỉ pha.
  • Chương 9: Thiết bị trao đổi nhiệt trực tiếp (11 giờ): Cơ chế trao đổi nhiệt - ẩm tiếp xúc trực tiếp giữa các pha khí - lỏng trong tháp làm mát, buồng ngưng tụ bề mặt trực tiếp và thiết bị khử khí.
  • Chương 10: Vận hành thiết bị trao đổi nhiệt (13 giờ): Quy trình tháo nắp chụp (channel cover), rút bó ống (tube bundle) khỏi vỏ (shell); kiểm tra hiện tượng bám cáu cặn (fouling), ăn mòn hóa học bề mặt ống; thử áp lực thủy tĩnh (hydrostatic test) để phát hiện rò rỉ ống và mặt sàng; phương pháp súc rửa cơ học và hóa chất bề mặt trao đổi nhiệt.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết kỹ thuật vững chắc thông qua các định luật và nguyên lý nền tảng:

  1. Nhiệt động học và truyền nhiệt: Định luật bảo toàn năng lượng trong cân bằng nhiệt lò đốt; định luật truyền nhiệt bức xạ Stefan-Boltzmann; phương trình truyền nhiệt qua vách trụ và vách phẳng nhiều lớp; cơ chế trao đổi nhiệt đối lưu cưỡng bức trong ống chùm.
  2. Động lực học chất lưu và quá trình cháy: Động học phản ứng cháy hoàn toàn và không hoàn toàn của hydrocacbon; động học dòng chảy đa pha lỏng - khí; quy luật tổn thất áp suất thủy lực trong mạng ống dẫn nhiên liệu và bó ống trao đổi nhiệt.
  3. Tiêu chuẩn thiết kế cơ khí thiết bị dầu khí: Cấu trúc danh định các bộ phận thiết bị áp lực theo quy chuẩn của Viện Dầu khí Hoa Kỳ (API) và Hiệp hội các nhà sản xuất thiết bị trao đổi nhiệt ống chùm (TEMA).
                      MÔ HÌNH KIẾN THỨC VÀ KỸ NĂNG CỐT LÕI

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Bóc tách bản vẽ cơ khí mặt cắt lò gia nhiệt và thiết bị trao đổi nhiệt; hiệu chỉnh cửa gió sơ cấp/thứ cấp trên đầu đốt; cân chỉnh hệ thống xông nhiệt dầu F.O ($80 - 90^\circ\text{C}$) và duy trì áp lực bơm bánh răng ($20 - 26\text{ kG/cm}^2$).
  • Kỹ năng phân tích (Analytical skills): Đọc đồ thị nồng độ oxy dư và áp suất buồng lửa để chẩn đoán trạng thái cháy; phân tích nguyên nhân gây rung lắc, rò rỉ tại mặt sàng (tubesheet) hoặc hỏng vòng đệm kín (gasket) trên thiết bị PHE.
  • Kỹ năng thực hành bảo dưỡng (Practical competencies): Thực hiện quy trình rút bó ống trao đổi nhiệt bằng thiết bị chuyên dụng; tháo lắp và bảo dưỡng béc phun mồi, béc phun chính; làm sạch cáu cặn bề mặt ống truyền nhiệt và lắp đặt kín khít các đĩa đệm.

Phương pháp giảng dạy và học tập

Giáo trình định hướng áp dụng phương pháp dạy học tích cực, tích hợp chặt chẽ giữa truyền thụ kiến thức lý thuyết cơ sở và hướng dẫn thực hành kỹ thuật chuyên sâu:

                      PHƯƠNG THỨC TỔ CHỨC ĐÀO TẠO
  • Đối với giảng viên: Áp dụng phương pháp diễn giảng tích cực kết hợp trực quan hóa thông qua trình chiếu mô hình 2D/3D (Projector), sơ đồ nguyên lý mặt cắt thiết bị; thực hiện thao tác làm mẫu các quy trình tháo lắp, căn chỉnh béc phun; đặt ra các tình huống kỹ thuật thực tế tại buồng đốt và hệ thống trao đổi nhiệt để người học thảo luận; hướng dẫn và rút kinh nghiệm thường xuyên cho từng nhóm học viên.
  • Đối với người học: Thực hiện quy trình học tập chủ động; nghiên cứu trước nội dung từng chương trong giáo trình trước khi đến lớp; tổ chức học tập và thảo luận theo nhóm nhỏ (mỗi nhóm gồm 02 người học); ghi chép thông số vận hành, trực tiếp thực hành thao tác bảo dưỡng dưới sự giám sát an toàn của giảng viên.
  • Quy định chuyên cần và điều kiện tiên quyết: Người học bắt buộc phải tham dự tối thiểu 70% thời lượng lý thuyết (vắng quá 30% phải học lại môn học) và tham dự đầy đủ 100% các buổi thực hành/thảo luận chuyên môn theo quy định.
                      CƠ CẤU ĐÁNH GIÁ MÔN HỌC (CK19MH07)

Điểm nổi bật và cập nhật của giáo trình

Giáo trình thể hiện tính thực tiễn cao thông qua việc tích hợp sâu các tiêu chuẩn công nghệ đang vận hành tại các nhà máy lọc hóa dầu và công trình dầu khí:

                      CÁC ĐẶC TÍNH NỔI BẬT CỦA TÀI LIỆU
  1. Chuẩn hóa theo tài liệu chuyên ngành quốc tế: Hệ thống danh mục chi tiết thiết bị trao đổi nhiệt dạng ống chùm được đối chiếu và chú thích trực tiếp theo tiêu chuẩn TEMA (Tubular Exchanger Manufacturers Association) và tài liệu kỹ thuật truyền nhiệt của API (American Petroleum Institute).
  2. Cập nhật công nghệ đốt giảm phát thải ($\text{NO}_x$): Phân tích chi tiết nguyên lý làm việc của đầu đốt hai giai đoạn (Staged combustion burner), cơ chế hòa trộn không khí hai cấp (Primary/Secondary air) và việc kiểm soát nồng độ oxy dư trong khói thải thông qua cảm biến đo nồng độ $\text{O}_2$ kết nối hệ thống điều khiển tự động.
  3. Tự động hóa chu trình điều khiển và an toàn: Mô tả chi tiết nguyên lý làm việc của hệ thống đánh lửa tự động, cơ chế giám sát ngọn lửa liên tục bằng tế bào quang điện (mắt thần) kết hợp bộ thảo chương (sequence controller) để ngắt khẩn cấp khi xảy ra sự cố tắt lửa hoặc khói đen.
  4. Tích hợp đa dạng các kết cấu thiết bị hiện đại: Giáo trình không chỉ giới hạn ở thiết bị truyền nhiệt truyền thống mà đi sâu vào thiết bị trao đổi nhiệt dạng tấm (PHE) với kết cấu rãnh dập sóng kim loại và vòng đệm kín kép, đảm bảo an toàn tuyệt đối không để xảy ra hiện tượng trộn lẫn giữa hai dòng lưu chất khi có sự cố hỏng đệm.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ trực tiếp cho các nhóm đối tượng trong hệ thống đào tạo nghề và kỹ thuật công nghiệp:

                     ĐỐI TƯỢNG VÀ PHẠM VI ỨNG DỤNG
  • Sinh viên trình độ Cao đẳng: Dành cho sinh viên chuyên ngành Sửa chữa thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí và các cơ sở đào tạo kỹ thuật nhiệt - cơ khí tương đương.
  • Điều kiện tiên quyết đối với người học: Để tiếp thu đầy đủ nội dung giáo trình, người học cần hoàn thành khối kiến thức khoa học tự nhiên và các môn cơ sở ngành cơ khí bao gồm:
    • Vẽ kỹ thuật 1 & 2 (Mã môn học: CK19MH01, CK19MH02).
    • Cơ kỹ thuật / Cơ học lý thuyết & Sức bền vật liệu (Mã môn học: CK19MH03).
    • Vật liệu cơ khí và công nghệ kim loại (Mã môn học: CK19MH04).
    • Dung sai lắp ghép và đo lường kỹ thuật (Mã môn học: CK19MH05).
    • An toàn – vệ sinh lao động (Mã môn học: ATMT19MH01).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung tài liệu chuẩn để lập kế hoạch giảng dạy, biên soạn bài giảng điện tử, thiết kế phiếu hướng dẫn học tập và xây dựng đề kiểm tra đánh giá theo chuẩn đầu ra.
  • Kỹ thuật viên, công nhân kỹ thuật tại các nhà máy: Dùng làm tài liệu tham khảo nghiệp vụ trong công tác bảo trì, sửa chữa lò gia nhiệt và thiết bị nhiệt tại các nhà máy lọc dầu, nhà máy xử lý khí, trạm phân phối khí và các cơ sở nhiệt luyện kim loại.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được biên soạn dành cho đối tượng học tập nào?

Giáo trình được thiết kế chuyên biệt cho sinh viên trình độ cao đẳng nghề Sửa chữa thiết bị chế biến dầu khí theo chương trình đào tạo của Trường Cao đẳng Dầu khí, đồng thời áp dụng cho các hệ đào tạo nghề hàn cơ khí và bảo dưỡng thiết bị công nghiệp.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần nắm vững kiến thức toán học và vật lý phổ thông, đồng thời hoàn thành các môn học cơ sở ngành cơ khí gồm: Vẽ kỹ thuật cơ khí, Cơ lý thuyết, Sức bền vật liệu, Vật liệu cơ khí và Dung sai - Đo lường kỹ thuật.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu truyền nhiệt thông thường?

Tài liệu tập trung chuyên sâu vào cấu tạo thực tế và quy trình sửa chữa cơ khí của các thiết bị nhiệt trong ngành dầu khí. Nội dung bám sát tiêu chuẩn phân loại quốc tế TEMA và API, đi sâu vào cấu tạo chi tiết các loại béc đốt (khí, dầu, kết hợp), hệ thống liên động an toàn (bộ thảo chương, mắt thần) và quy trình tháo lắp bó ống thực tế.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu trước lý thuyết và câu hỏi thảo luận cuối mỗi chương, tự vẽ lại các sơ đồ nguyên lý cung cấp nhiên liệu (hình 5.1 – 5.5), đối chiếu các ký hiệu cấu tạo mặt cắt lò đốt và thiết bị trao đổi nhiệt ống chùm theo chuẩn chú thích TEMA, kết hợp tham gia đầy đủ các buổi thảo luận nhóm kỹ thuật.

5. Những tài liệu tham khảo chính thống nào được sử dụng để xây dựng giáo trình?

Giáo trình được tổng hợp và trích dẫn từ các nguồn học thuật uy tín gồm:

  • Thiết bị trao đổi nhiệt (Bùi Hải, Dương Đức Hồng, Hàn Mạnh Thư, NXB Khoa học và kỹ thuật Hà Nội, 2001).
  • Thiết bị truyền nhiệt và truyền khối (Nguyễn Văn May, NXB Khoa học và kỹ thuật).
  • Heat exchanger standards of API (American Petroleum Institute).

Kết luận

Giáo trình Lò Gia Nhiệt và Thiết Bị Trao Đổi Nhiệt (Mã môn: CK19MH07) là tài liệu đào tạo chuyên môn chuẩn mực, hệ thống hóa toàn bộ lý thuyết truyền nhiệt, cơ chế phản ứng cháy, cấu trúc cơ khí và kỹ thuật vận hành - bảo dưỡng thiết bị áp lực nhiệt trong ngành công nghiệp dầu khí.

Lộ trình học tập được thiết kế khoa học: bắt đầu từ cơ sở lý thuyết nhiệt động và nhiên liệu tại Chương 1 - 2, nâng cao năng lực phân tích cấu tạo cơ khí và đầu đốt tại Chương 3 - 5 và Chương 7 - 9, hoàn thiện kỹ năng thực hành nghề qua quy trình bảo dưỡng và xử lý sự cố tại Chương 6 và Chương 10.

Để mở rộng kiến thức chuyên sâu, người học được khuyến nghị tra cứu bổ sung các tiêu chuẩn kỹ thuật chuyên ngành từ Hiệp hội các nhà sản xuất thiết bị trao đổi nhiệt ống chùm (TEMA) và Viện Dầu khí Hoa Kỳ (API).
