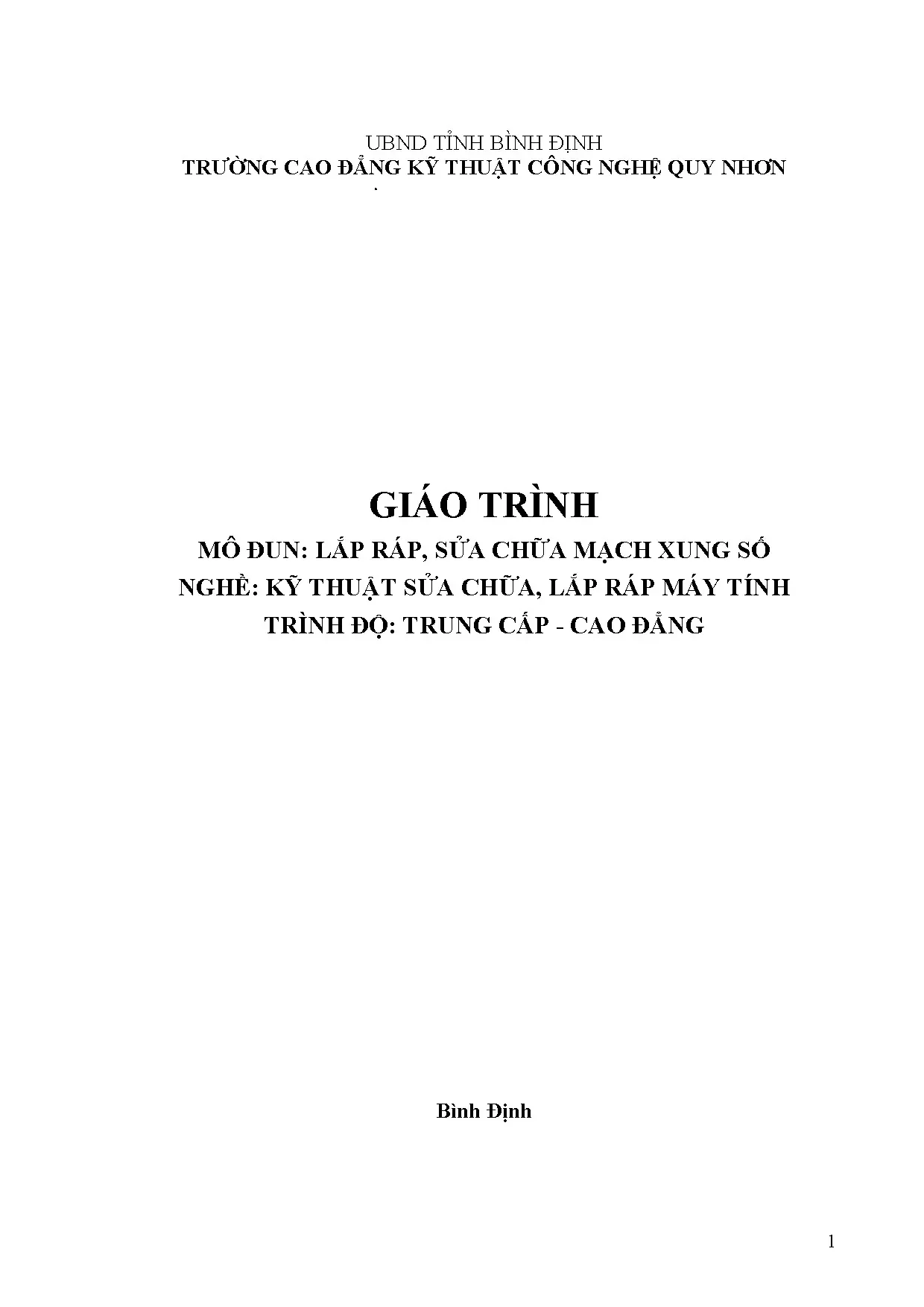

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH LẮP RÁP, SỬA CHỮA MẠCH XUNG SỐ

Tổng quan về giáo trình (250-300 từ)

  • Tên mô đun: Lắp ráp, sửa chữa mạch xung số (Mã mô đun: MĐ 11 / MĐ14).
  • Cơ quan ban hành & Đơn vị biên soạn: Khoa Điện tử – Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (UBND Tỉnh Bình Định).
  • Tác giả biên soạn: Nguyễn Văn Đại.
  • Nghề đào tạo: Kỹ thuật sửa chữa, lắp ráp máy tính.
  • Trình độ đào tạo: Trung cấp – Cao đẳng.
  • Thời lượng: 90 giờ (Lý thuyết: 30 giờ, Thực hành: 58 giờ, Kiểm tra: 2 giờ).

Vị trí trong chương trình đào tạo

Mô đun MĐ 11 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở chuyên môn bắt buộc gồm Linh kiện điện tử và Đo lường điện, điện tử. Đây là học phần tiên quyết cung cấp nền tảng phần cứng kỹ thuật số trước khi người học tiếp cận các mô đun chuyên sâu ở giai đoạn sau như Vi xử lý và Điều khiển logic lập trình (PLC).

Mục tiêu học tập (Learning Outcomes)

  • Về mặt kiến thức: Người học phát biểu được các khái niệm và thông số cơ bản của xung điện; trình bày được cấu tạo, nguyên lý hoạt động của mạch dao động tạo xung, mạch xử lý dạng xung, các cổng logic cơ bản, mạch chốt/Flip-Flop, và các hệ thống số tổ hợp - tuần tự quy mô vừa (MSI) như mạch đếm, mạch chuyển đổi, mạch dồn/tách kênh và mạch thanh ghi dịch.
  • Về mặt kỹ năng: Đo đạc và khảo sát chính xác các dạng sóng tín hiệu trên máy hiện sóng; lắp ráp, kiểm tra, phát hiện sai hỏng và sửa chữa thành công các mạch tạo xung, mạch số trên bo mạch thử nghiệm (board đục lỗ/panel) đúng tiêu chuẩn kỹ thuật.
  • Về năng lực tự chủ: Rèn luyện tác phong công nghiệp, tư duy kỹ thuật độc lập, tuân thủ an toàn điện và vệ sinh phân xưởng.

Cấu trúc và phương pháp tiếp cận

Giáo trình được thiết kế theo cấu trúc mô đun tích hợp, kết hợp đồng bộ giữa lý thuyết chuyển giao và quy trình thực hành 4 bước. Nội dung phát triển tuần tự từ tín hiệu xung và mạch tạo dao động bằng linh kiện rời rạc đến các vi mạch tích hợp logic cỡ vừa.

Nội dung kiến thức cốt lõi (500-600 từ)

[Khảo sát Dạng xung & Mạch RC] (Bài 1)
[Mạch Dao động: Transistor & IC 555] (Bài 2 & 3)
[Cổng Logic Cơ bản & Flip-Flop] (Bài 4 & 5)
[Mạch Logic Tổ hợp MSI & Mạch Tuần tự] (Bài 6 & 7)

Các chương/chủ đề chính

Giáo trình phân chia dung lượng giảng dạy thành 7 bài học cụ thể:

  • Bài 1: Khảo sát các dạng xung cơ bản (4 giờ - LT: 2h, TH: 2h):
    • Nội dung: Khái niệm xung điện, phân loại tín hiệu tương tự và xung số.
    • Tham số xung: Biên độ đỉnh $U_m$, độ rộng xung $t_x$, độ rộng sườn trước $t_{tr}$, sườn sau $t_s$, độ sụt đỉnh $\Delta u$, chu kỳ $T$, tần số $f$, thời gian nghỉ $t_{ng}$, hệ số lấp đầy $\gamma = t_x/T$, và độ rỗng $Q = T/t_x$.
    • Mạch định hình RC: Khảo sát mạch vi phân RC (chuyển xung vuông thành xung nhọn lưỡng cực khi thời hằng $\tau = RC \ll T_i$) và mạch tích phân RC.
  • Bài 2: Lắp ráp, sửa chữa mạch dao động dùng Transistor (10 giờ - LT: 1h, TH: 4h, Tự học: 5h):
    • Cấu tạo và cơ chế hoạt động của mạch dao động tích thoát, dao động đa hài không ổn (phi ổn) đối xứng dùng Transistor BJT C1815 với công thức chu kỳ $T = 1{,}4 R_B C$.
    • Khảo sát mạch đa hài đơn ổn dùng Transistor: phân tích trạng thái bền, trạng thái không bền và điều kiện bão hòa $\beta I_B > I_{Cbh}$.
  • Bài 3: Lắp ráp, sửa chữa mạch dao động dùng vi mạch (7 giờ - LT: 1h, TH: 2h, Tự học: 3h, KT: 1h):
    • Khảo sát vi mạch định thì NE555 ở chế độ dao động không ổn với chu kỳ $T = 0{,}7(R_1 + 2R_2)C$.
    • Khảo sát mạch đơn ổn dùng IC 555 với độ rộng xung ngõ ra $t = 1{,}1 R C$.
  • Bài 4: Khảo sát các cổng logic cơ bản (14 giờ - LT: 2h, TH: 6h, Tự học: 6h):
    • So sánh kỹ thuật số và kỹ thuật tương tự về độ chính xác, khả năng chống nhiễu, lưu trữ và lập trình.
    • Khảo sát cấu tạo, bảng chân lý (Truth Table), hàm đại số Boole và các dòng IC họ TTL của các cổng logic: AND, OR, NOT.
  • Bài 5: Khảo sát các Flip-Flop (14 giờ - LT: 1h, TH: 7h, Tự học: 6h):
    • Cấu trúc và nguyên lý làm việc của RS-FF (xây dựng bằng cổng NAND hoặc NOR, phân tích trạng thái cấm khi $S=R=1$ hoặc $\bar{S}=\bar{R}=0$).
    • Khảo sát các vi mạch JK-FF đồng bộ theo xung Clock (cơ chế lật trạng thái khi $J=K=1$), T-FF (bộ chia đôi tần số) và D-FF (chốt dữ liệu).
  • Bài 6: Lắp ráp, sửa chữa mạch logic MSI (14 giờ - LT: 2h, TH: 6h, Tự học: 6h):
    • Mạch mã hóa: Mã hóa 4 sang 2, 8 sang 3, mã hóa ưu tiên 10 sang 4 sử dụng IC 74LS147.
    • Mạch giải mã: Giải mã 2 sang 4, 3 sang 8, giải mã BCD sang thập phân, giải mã BCD sang LED 7 đoạn dùng IC 7447 (Anode chung) và IC 7448 (Cathode chung).
    • Mạch ghép kênh (Multiplexer - MUX) từ $2^n$ sang 1 sử dụng IC 74151 và mạch tách kênh (Demultiplexer - DEMUX).
  • Bài 7: Lắp ráp, sửa chữa mạch đếm và thanh ghi (27 giờ - LT: 8h, TH: 18h, KT: 1h):
    • Nguyên lý thiết kế và lắp ráp mạch đếm lên không đồng bộ, mạch đếm lên Modulo 100 hiển thị LED 7 đoạn, và cấu trúc mạch thanh ghi dịch (Shift Register).

Kiến thức nền tảng được xây dựng

  • Lý thuyết quá độ: Hiện tượng nạp - xả điện áp của mạng RC và thời hằng $\tau$.
  • Cơ chế chuyển mạch bán dẫn: Chế độ ngắt - dẫn bão hòa của Transistor lưỡng cực (BJT).
  • Hệ thống số & Logic tổ hợp: Biểu diễn mức logic (mức cao $V_H \ge 0{,}5 V_{CC}$, mức thấp $V_L$), bảng trạng thái, phương pháp tối giản hàm logic bằng bảng Karnaugh, giải thuật mã hóa/giải mã và dồn kênh.
  • Logic tuần tự: Trạng thái nhớ, sự đồng bộ theo sườn xung đồng hồ (Clock Edge) trong Flip-Flop và thanh ghi.

Kỹ năng phát triển

  • Kỹ năng đo kiểm & Phân tích: Sử dụng thành thạo máy hiện sóng (Oscilloscope), máy phát xung và đồng hồ vạn năng (VOM) để đo biên độ, tần số, chu kỳ và giản đồ thời gian.
  • Kỹ năng gia công phần cứng: Bố trí linh kiện, hàn nối chân mạch trên bo đồng đục lỗ (5x20cm) hoặc panel thực hành theo sơ đồ nguyên lý.
  • Kỹ năng chẩn đoán & Sửa chữa lỗi: Kiểm tra tiếp điểm, phân cực nguồn 5VDC, kiểm tra thông mạch, phát hiện IC hỏng hoặc sai logic ngõ vào/ngõ ra.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình đào tạo kỹ năng nghề tích hợp (Vocational Integrated Pedagogy), phân bổ thời gian thực hành chiếm tỷ trọng lớn (58 giờ thực hành trên tổng số 90 giờ, tương đương ~64,4% thời lượng). Lý thuyết đóng vai trò thuyết minh nguyên lý, sau đó người học trực tiếp kiểm chứng và thao tác trên phần cứng.

[Bước 1: Kiểm tra linh kiện bằng VOM]
[Bước 2: Lắp ráp & Hàn mạch trên Bo đồng đục lỗ]
[Bước 3: Cấp nguồn 5VDC, Đo dạng sóng & Lập bảng trạng thái]
[Bước 4: Kiểm tra, Phát hiện lỗi & Sửa chữa mạch]

Quy trình thực hành chuẩn 4 bước

Mỗi bài học thực hành đều tuân thủ cấu trúc 4 bước cố định:

  1. Bước 1 - Kiểm tra linh kiện: Sử dụng đồng hồ VOM đo kiểm tra chất lượng các linh kiện thụ động ($R, C$) và linh kiện tích cực (Transistor C1815, IC 555, IC TTL, LED).
  2. Bước 2 - Lắp ráp phần cứng: Bố trí sắp xếp vị trí linh kiện trên board đồng có lỗ (kích thước 5x20cm), hàn nối dây theo đúng sơ đồ nguyên lý và kiểm tra không điện trước khi đóng mạch.
  3. Bước 3 - Cấp nguồn & Khảo sát: Cấp nguồn chuẩn 5VDC; dùng máy hiện sóng hoặc VOM đo điện áp, ghi nhận dạng sóng tại các chân cực (chân $C, B$ của Transistor hoặc chân 2, 3, 6, 7 của IC 555), lập bảng trạng thái logic.
  4. Bước 4 - Xử lý sự cố (Troubleshooting): Khi mạch không hoạt động đúng bảng chân lý, tiến hành rà soát sơ đồ nối dây, đo kiểm tra nguồn, tiếp điểm và trạng thái chân IC để sửa chữa.

Phương pháp đánh giá và Định mức thực hành

  • Định mức thời gian: Mỗi bài thực hành được giới hạn định mức 60 phút/lượt cho một sản phẩm hoàn thiện của từng học viên.
  • Hình thức đánh giá: Kết hợp đánh giá thường xuyên qua sản phẩm mạch thực hành tại xưởng và 02 bài kiểm tra định kỳ (1 giờ tại Bài 3 và 1 giờ tại Bài 7) nhằm đánh giá năng lực tư duy kết hợp kỹ năng sửa chữa mạch thực tế.

Điểm nổi bật và cập nhật (250-300 từ)

  • Tập trung vào vi mạch logic chuyên dụng (MSI) và IC định thì: Giáo trình không dừng lại ở mức độ lý thuyết cổng logic rời rạc mà đi sâu vào các IC tổ hợp quy mô vừa được ứng dụng rộng rãi trong bo mạch điện tử máy tính như: IC định thì NE555, IC mã hóa ưu tiên 74LS147, IC giải mã LED 7 đoạn 7447/7448, IC chọn kênh dữ liệu 74151.
  • Gắn liền thông số giải tích với linh kiện tiêu chuẩn công nghiệp: Toàn bộ công thức tính toán đều có bộ thông số thực nghiệm đi kèm cụ thể. Ví dụ: mạch dao động đa hài dùng C1815 sử dụng cặp $R_1=R_2=1\text{ k}\Omega$, $R_3=R_4=10\text{ k}\Omega$, $C=1\ \mu\text{F}$; mạch NE555 sử dụng tụ lọc chân 5 trị số $0{,}01\ \mu\text{F}$ để chống nhiễu điện áp chuẩn.
  • Cấu trúc phục vụ trực tiếp cho sửa chữa phần cứng: Mỗi bài học đều có mục "Xử lý, sửa chữa khi mạch điện có sự cố", trang bị cho học viên quy trình dò tìm nguyên nhân sai lệch logic thay vì chỉ lắp ráp mạch thụ động.
  • Tính liên kết chuyên ngành: Nội dung được biên soạn làm cầu nối trực tiếp cho ngành Kỹ thuật sửa chữa, lắp ráp máy tính, thiết lập kiến thức cơ sở về bus truyền thông, thanh ghi lưu trữ và bộ đếm trước khi tiếp cận kiến trúc bo mạch chủ (Motherboard) và vi xử lý.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học viên & Sinh viên:
    • Học viên hệ Trung cấp và sinh viên hệ Cao đẳng nghề Kỹ thuật sửa chữa, lắp ráp máy tính.
    • Sinh viên các chuyên ngành kỹ thuật liên quan như: Kỹ thuật Điện tử, Điện tử Công nghiệp, Công nghệ Kỹ thuật Phần cứng và Mạng.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học bắt buộc phải hoàn thành các mô đun cơ sở: Linh kiện điện tử (nắm vững nguyên lý Diode, Transistor BJT, tụ điện, điện trở) và Đo lường điện tử (thao tác thành thạo VOM, Oscilloscope, máy phát tín hiệu).
  • Giảng viên chuyên ngành:
    • Sử dụng làm tài liệu giảng dạy chính thức, xây dựng giáo án tích hợp lý thuyết - thực hành và thiết kế các bài kiểm tra tay nghề tại phòng thực hành điện tử số.
  • Kỹ thuật viên phần cứng:
    • Tài liệu tra cứu cấu trúc bảng trạng thái logic, sơ đồ nguyên lý mạch dao động chuẩn và quy trình xử lý lỗi mạch số cơ bản.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ học viên hệ Trung cấp và Cao đẳng thuộc khối ngành Kỹ thuật sửa chữa, lắp ráp máy tính và khối ngành Điện tử kỹ thuật.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về linh kiện bán dẫn (đặc tính đóng cắt của Transistor), phương pháp đo đạc thông số mạch bằng đồng hồ vạn năng (VOM) và máy hiện sóng (Oscilloscope).

3. Điểm khác biệt của giáo trình này so với các tài liệu điện tử số thông thường?

Giáo trình kết hợp đồng nhất giữa kỹ thuật mạch xung tương tự (mạch tạo xung Transistor, IC 555, mạch vi phân/tích phân RC) với kỹ thuật số logic tổ hợp và tuần tự (MSI, Flip-Flop, bộ đếm), đi kèm quy trình sửa chữa sự cố sau lắp ráp.

4. Phương pháp tự học giáo trình đạt hiệu quả tốt nhất?

Cần kết hợp đọc hiểu lý thuyết phân tích mạch với việc tính toán các thông số chu kỳ ($T$), kiểm tra bảng chân lý và giải các bài tập ôn tập cuối mỗi bài (như chuyển đổi D-FF từ JK-FF, tính toán chu kỳ đa hài).

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Giáo trình bao gồm hệ thống câu hỏi ôn tập sau mỗi bài học, danh mục bảng trạng thái chuẩn, sơ đồ dạng sóng thời gian và mục tài liệu tham khảo chuyên ngành tại trang 62.

Kết luận (150 từ)

Giáo trình Lắp ráp, sửa chữa mạch xung số của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn cung cấp một khung chương trình đào tạo chuẩn mực, nhất quán và có tính ứng dụng kỹ thuật cao. Giá trị cốt lõi của tài liệu nằm ở cấu trúc mô đun tích hợp 90 giờ, phân bổ hợp lý giữa nền tảng giải tích mạch xung và kỹ năng lắp ráp, chẩn đoán lỗi phần cứng mạch logic.

Lộ trình học tập đề xuất: $$\text{Khảo sát dạng xung & Mạch RC} \longrightarrow \text{Mạch dao động BJT / IC 555} \longrightarrow \text{Cổng Logic & Flip-Flop} \longrightarrow \text{Mạch MSI, Bộ đếm & Thanh ghi}$$

Đây là tài liệu chuyên môn nền tảng, tạo tiền đề bắt buộc cho người học trước khi tiếp cận các hệ thống vi xử lý và tự động hóa trong chương trình đào tạo nghề kỹ thuật máy tính.
