Tổng quan về giáo trình

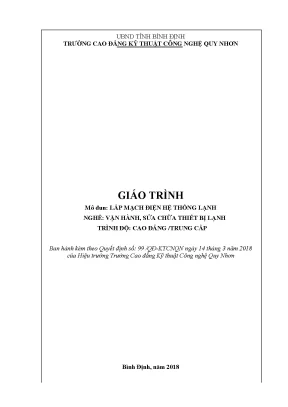

  • Tên mô đun: Lắp mạch điện hệ thống lạnh (Mã mô đun: MĐ 14).
  • Tác giả biên soạn: Hoàng Văn Mai – Giảng viên Khoa Điện, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn.
  • Văn bản ban hành: Quyết định số 99/QĐ-KTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn.
  • Vị trí trong chương trình đào tạo: MĐ 14 là mô đun chuyên môn bắt buộc thuộc chương trình đào tạo nghề "Vận hành, sửa chữa thiết bị lạnh" ở cả hai trình độ Cao đẳng và Trung cấp. Mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm: An toàn lao động và Kỹ thuật điện.
  • Thời lượng đào tạo: Tổng thời lượng 90 giờ; phân bổ thành 30 giờ lý thuyết, 58 giờ thực hành và 02 giờ kiểm tra định kỳ.
  • Mục tiêu học tập (Learning Outcomes):
    • Kiến thức: Phân tích được cấu tạo, nguyên lý làm việc của các khí cụ điện đóng cắt, điều khiển, bảo vệ; giải thích được sơ đồ nguyên lý mạch động lực và mạch điều khiển của hệ thống lạnh; tính toán và lựa chọn chính xác các thông số kỹ thuật cho khí cụ điện theo tải tiêu thụ.
    • Kỹ năng: Đo kiểm, khảo sát và đánh giá tình trạng kỹ thuật của khí cụ điện bằng đồng hồ vạn năng (VOM) và đồng hồ đo điện trở cách điện ($M\Omega$); gia công đầu cốt, đấu nối hoàn chỉnh mạch điện động lực và điều khiển trên panel; vận hành hệ thống đúng quy trình kỹ thuật; phát hiện, phân tích và sửa chữa các sai hỏng trong mạch điện.
    • Năng lực tự chủ và trách nhiệm: Hình thành tác phong công nghiệp, tuân thủ nghiêm ngặt quy chuẩn an toàn lao động và vệ sinh công nghiệp trong môi trường kỹ thuật điện – lạnh.
  • Cấu trúc và cách tiếp cận: Giáo trình được thiết kế theo cấu trúc mô đun tích hợp gồm 8 bài học độc lập nhưng có tính kế thừa logic chặt chẽ, đi từ khảo sát khí cụ riêng lẻ đến lắp ráp, vận hành các mạch điều khiển và bảo vệ máy nén, bơm, quạt giải nhiệt từ đơn giản đến phức tạp.
  • Điểm đặc sắc: Nội dung bám sát công nghệ thực tế của thiết bị lạnh công nghiệp, gắn liền việc phân tích lý thuyết mạch với quy trình thao tác thực hành 7 bước tiêu chuẩn và bảng định mức vật tư cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Mô đun MĐ 14 bao gồm 8 bài học chuyên đề với khối lượng và trọng tâm kiến thức như sau:

  • Bài 1: Khảo sát các khí cụ điện dùng trong kỹ thuật lạnh (7 giờ - LT: 3h, TH: 4h): Khảo sát cấu tạo, nguyên lý, thông số và cách đo kiểm các nhóm khí cụ:
    • Khí cụ bảo vệ: Áptômát (CB/Disjonteur) gồm buồng dập hồ quang kiểu kín/hở, cơ cấu móc bảo vệ quá tải bằng rơle nhiệt và ngắn mạch bằng điện từ, móc sụt áp; Cầu dao (1 pha, 3 pha, đảo chiều; 250V/500V, dòng định mức 15A – 1000A); Cầu chì (loại hở, loại vặn, loại hộp, loại kín trong ống phíp không cát thạch anh); Rơle nhiệt (Thermal relay - OCR) với phần tử lưỡng kim và nút phục hồi (Reset); Rơle áp suất cao (HP) đặt ở giá trị $18{,}5\text{ kG/cm}^2$ (thấp hơn van an toàn $19{,}5\text{ kG/cm}^2$), rơle áp suất thấp (LP); Rơle áp suất dầu (OP/rơle hiệu áp suất $\Delta p = p_d - p_o$ với độ chênh cực tiểu $0{,}2\text{ bar}$ và mạch trễ thời gian); Rơle áp suất nước (WP), rơle lưu lượng (Flow Switch); Thiết bị bảo vệ nhiệt máy nén (Thermic, Thermostat).
    • Khí cụ điều khiển: Công tắc tơ (Contactor điện từ với lõi thép lá tôn silic 0,35–0,5mm dạng EI/UI, cuộn dây làm việc ở $85%\text{–}100% U_{đm}$, hệ thống tiếp điểm chính $10\text{–}2250\text{A}$, tiếp điểm phụ $1\text{–}10\text{A}$, tần số thao tác 1500 lần/giờ); Công tắc xoay, công tắc hành trình; Nút nhấn đơn, nút nhấn kép; Rơle thời gian (ON delay, OFF delay với sơ đồ chân nguồn 2-7, tiếp điểm đóng/mở chậm 8-5, 8-6, 1-3, 1-4); Rơle trung gian (rơle kiếng 8 chân, 14 chân, nguồn DC 5V/12V/24V hoặc AC 220V).
    • Ký hiệu bản vẽ: Hệ thống ký hiệu quy ước chuẩn cho nguồn điện, tiếp điểm NO/NC, cuộn hút và thiết bị đo (đồng hồ Kilôwatt).
  • Bài 2: Lắp mạch điện động cơ bơm nước bình ngưng điều khiển bằng khởi động từ (8 giờ - LT: 3h, TH: 5h): Phân tích mạch động lực và điều khiển động cơ 3 pha rôto lồng sóc đấu $\Delta$; nguyên lý nút nhấn M (Start), D (Stop); tiếp điểm phụ thường mở $K(3\text{-}5)$ tự duy trì; hệ thống đèn báo trạng thái H1 (xanh - chạy), H2 (đỏ - dừng), H3 (vàng - quá tải qua tiếp điểm rơle nhiệt $RN(6\text{-}2)$); quy trình kiểm tra không điện và có điện.
  • Bài 3: Lắp mạch điện khởi động tuần tự cho động cơ bơm bình ngưng và máy nén (22 giờ - LT: 6h, TH: 15h, KT: 1h): Mạch liên động công nghệ: quạt/bơm giải nhiệt ($Đ_1$) mở trước thông qua tiếp điểm duy trì cho phép $K_1(9\text{-}11)$ cấp nguồn cho mạch mở máy nén ($Đ_2$); khi dừng, nút $D_2$ ngắt máy nén trước, tiếp điểm $K_2(1\text{-}3)$ khóa duy trì bảo đảm quạt/bơm chỉ dừng sau khi máy nén đã ngừng.
  • Bài 4: Lắp mạch điện điều khiển và bảo vệ máy nén, quạt dàn lạnh bằng công tắc tơ và rơle nhiệt độ (14 giờ - LT: 3h, TH: 11h): Tích hợp Thermostat điều khiển chu trình duy trì nhiệt độ buồng lạnh và liên động bảo vệ nhiệt độ cuộn dây máy nén.
  • Bài 5: Lắp mạch điện điều khiển máy nén bằng công tắc tơ và bảo vệ bằng rơle áp suất (15 giờ - LT: 6h, TH: 9h): Mạch tự động dừng máy nén khi áp suất đầu đẩy vượt ngưỡng (HP) hoặc áp suất đầu hút tụt thấp (LP), vận hành chu trình rút gas (pump-down).
  • Bài 6: Lắp mạch khởi động động cơ máy nén lạnh ba pha bằng phương pháp tự động đổi nối Y-$\Delta$ (7 giờ - LT: 3h, TH: 4h): Giảm dòng khởi động cho động cơ máy nén công suất trung bình bằng chuyển mạch đổi nối từ hình sao sang tam giác thông qua rơle thời gian.
  • Bài 7: Lắp mạch khởi động động cơ máy nén lạnh ba pha bằng phương pháp một phần cuộn dây (8 giờ - LT: 3h, TH: 5h): Phương pháp khởi động phân đoạn cuộn dây (Part-winding start) nhằm giảm sụt áp lưới điện.
  • Bài 8: Lắp mạch điện điều khiển động cơ bơm nước bình ngưng tụ bằng công tắc tơ, bảo vệ mất nước bằng rơ le áp suất nước và rơ le thời gian (9 giờ - LT: 3h, TH: 5h, KT: 1h): Khóa bảo vệ chống chạy khô, tự ngắt máy nén khi áp suất hoặc lưu lượng nước giải nhiệt dàn ngưng không đạt yêu cầu sau khoảng thời gian duy trì nhất định.
[Bài 1: Khảo sát khí cụ điện]
[Bài 2: Lắp mạch khởi động từ đơn lẻ (Bơm bình ngưng)]
[Bài 3: Mạch khóa liên động tuần tự (Bơm ngưng -> Máy nén)]
[Bài 4 & 5: Mạch bảo vệ công nghệ (Thermostat, Rơle HP/LP)]
[Bài 6 & 7: Các phương pháp khởi động giảm dòng (Y-Δ, Part-winding)]
[Bài 8: Mạch bảo vệ tích hợp phức hợp (Áp suất nước + Thời gian trễ)]

Kiến thức nền tảng được xây dựng

  • Lý thuyết dập hồ quang điện và đóng cắt: Cơ chế giãn nở hồ quang trong buồng dập kiểu lưới ngăn nhiều đoạn ngắn; nguyên lý tiếp xúc 3 cấp (chính, phụ, hồ quang) của máy cắt không khí (ACB/MCCB) và công tắc tơ.
  • Nguyên lý nhiệt - cơ và áp suất khí nén: Sự dãn nở không đồng đều của thanh kim loại kép (lưỡng kim) khi dòng quá tải chạy qua điện trở phát nóng; cơ chế chuyển đổi tín hiệu áp suất môi chất/dầu bôi trơn thành chuyển vị cơ học qua ống Bourdon hoặc hộp xếp (bellows).
  • Hệ thống công thức và điều kiện chọn thiết bị:
    • Tính dòng định mức động cơ 3 pha: $$I_{đm} = \frac{P_{đm}}{\sqrt{3} \cdot U_{đm} \cdot \cos\varphi \cdot \eta}$$
    • Điều kiện chọn Áptômát: $$I_{đmATM} \ge I_{ttqt}; \quad I_{đcnm} = (1{,}1 \div 1{,}2)I_{ttnm}; \quad U_{đmATM} \ge U_{đmnguồn}$$ Trong đó với 1 động cơ: $I_{ttnm} = I_{kđ} = (5 \div 7)I_{đmđc}$.
    • Điều kiện chọn Cầu dao: $$I_{đmCD} = (1{,}2 \div 1{,}5)I_{tt}; \quad U_{đmCD} \ge U_{lưới}$$
    • Điều kiện chọn Cầu chì dây chảy chì: $$I_{dc} \ge \frac{I_{kđ}}{2{,}5}$$
    • Điều kiện chọn Rơle nhiệt: Dòng chỉnh định $I_{RN} = 1{,}25 I_{đm}$.
    • Điều kiện chọn Công tắc tơ: $$I_{đmK} \ge I_{đmđc}; \quad U_{đmK} \ge U_{lưới}$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Đo kiểm tiếp xúc tiếp điểm NO/NC ($R_{tx} = 0,\Omega$, $R_{cđ} = \infty,\Omega$), đo điện trở cuộn hút công tắc tơ ($R_{cđ} \approx 350 \div 500,\Omega$).
    • Đo điện trở cách điện bằng Megohmmeter ($M\Omega$).
    • Gia công dây dẫn đơn mềm PVC $1{,}0\text{ mm}^2$, $1{,}5\text{ mm}^2$, $2{,}5\text{ mm}^2$ (hãng Cadivi) và bấm đầu cốt $\phi 4$.
    • Lắp đặt thiết bị trên thanh ray nhôm cài (DIN rail) trong tủ điện $150 \times 200 \times 150\text{ mm}$.
  • Kỹ năng phân tích (Analytical skills):
    • Đọc và phân tách sơ đồ mạch động lực và sơ đồ mạch điều khiển.
    • Phân tích logic khóa liên động (interlocking logic) giữa các tiếp điểm thường đóng và thường mở.
    • Tính toán lựa chọn thiết bị đóng cắt bảo vệ cho phụ tải động cơ có tính đến dòng khởi động ($I_{kđ}$).
  • Năng lực thực tế (Practical competencies):
    • Quy trình kiểm tra an toàn 2 giai đoạn: kiểm tra "nguội" (không điện) bằng thang đo $R \times 10$ của VOM và kiểm tra "nóng" (có điện 3 pha 220V/380V).
    • Chẩn đoán và xử lý các sự cố mạch điển hình (như lỗi mất mạch tự giữ tại tiếp điểm $K(3\text{-}5)$, lỗi tác động nhả của rơle nhiệt, sự cố ngắn mạch).

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm (Pedagogical approach): Đào tạo theo phương pháp tích hợp mô-đun nghề nghiệp. Lý thuyết được tinh giản, đóng vai trò dẫn dắt để phục vụ trực tiếp cho các bài tập thực hành trên thiết bị thật tại xưởng.
  • Cấu trúc bài giảng thực hành 7 bước chuẩn hóa:
    1. Bước 1: Chuẩn bị dụng cụ, thiết bị và khí cụ điện.
    2. Bước 2: Quan sát cấu tạo thực tế, đọc và phân tích thông số kỹ thuật trên nhãn máy.
    3. Bước 3: Tìm hiểu và phân tích nguyên lý làm việc của khí cụ/mạch điện.
    4. Bước 4: Tháo mở khí cụ kiểm tra kết cấu cơ khí.
    5. Bước 5: Sử dụng đồng hồ VOM đo kiểm tiếp xúc tiếp điểm, vệ sinh rỗ bề mặt tiếp điểm bằng giấy nhám mịn.
    6. Bước 6: Sử dụng đồng hồ Megaohm ($M\Omega$) đo kiểm tra điện trở cách điện vỏ và giữa các cực.
    7. Bước 7: Lắp ráp hoàn chỉnh khí cụ và tiến hành đấu nối vào panel mạch điện.
  • Định mức và bố trí thực hành: Thời lượng thực hành chiếm $64{,}4%$ tổng thời gian mô đun (58/90 giờ). Mỗi sinh viên được bố trí thực hành độc lập trên 01 panel tủ điện trang bị đầy đủ khí cụ (MCCB LG, Khởi động từ LS GMC-15, Rơle nhiệt LS RTH-10, nút nhấn phi 22, trạm đấu dây 12 vị trí 20A).
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá thường xuyên: Chấm điểm kỹ năng đọc sơ đồ, kỹ thuật bấm đầu cosse, thẩm mỹ đi dây máng/bó dây rút, và quy trình đo nguội bằng VOM trước khi đóng điện.
    • Đánh giá định kỳ (02 bài kiểm tra 1 giờ tại Bài 3 và Bài 8): Kiểm tra kỹ năng đấu nối mạch liên động phức hợp độc lập, khả năng phát hiện lỗi mô phỏng (pan bệnh) do giáo viên cài đặt trên panel.
  • Hướng dẫn tự học: Giáo trình phân bổ từ 3 đến 9 giờ tự học cho mỗi bài. Sinh viên phải giải các bài tập tính chọn thiết bị phụ tải, hoàn thiện bản vẽ sơ đồ đấu dây nguyên lý và viết báo cáo thực hành giải thích hiện tượng sự cố.

Điểm nổi bật và cập nhật

  • Tính chuyên biệt cho ngành nhiệt - lạnh: Khác với các giáo trình trang bị điện tổng quát, nội dung tập trung chuyên sâu vào các thiết bị công nghệ đặc thù của hệ thống lạnh: máy nén lạnh, bình ngưng giải nhiệt nước/gió, dàn lạnh, van điện từ cấp dịch.
  • Tích hợp đầy đủ các khí cụ bảo vệ chuyên dụng:
    • Rơle bảo vệ áp suất cao (HP) cài đặt ở ngưỡng $18{,}5\text{ kG/cm}^2$ phối hợp cơ chế xả của van an toàn $19{,}5\text{ kG/cm}^2$.
    • Rơle hiệu áp suất dầu ($\Delta p = p_d - p_o$) có cơ cấu vi sai $0{,}2\text{ bar}$ và mạch sấy cơ cấu lưỡng kim/rơle thời gian tạo độ trễ tránh tác động nhầm khi khởi động.
    • Bảo vệ mất nước giải nhiệt bình ngưng bằng rơle áp suất nước (WP) kết hợp công tắc lưu lượng dòng chảy (Flow Switch).
    • Thermic nhiệt bảo vệ quá dòng/quá nhiệt đặt trực tiếp trên đầu block máy nén.
  • Sử dụng danh mục thiết bị công nghiệp chuẩn: Giáo trình xây dựng bảng kê vật tư tương thích với các dòng khí cụ điện công nghiệp phổ biến trên thị trường Việt Nam (thiết bị đóng cắt của hãng LG/LS, dây dẫn Cadivi, nút nhấn và đèn báo Hàn Quốc $\phi 22$).
  • Bảng phân tích lỗi và quy trình khắc phục sự cố: Giáo trình tích hợp bảng hướng dẫn xử lý sai hỏng thực tế (như hiện tượng nhấn nút M động cơ chạy nhưng thả tay động cơ dừng do lỗi tiếp điểm tự giữ $K(3\text{-}5)$, tiếp điểm bị cháy rỗ cần xử lý bằng giấy nhám mịn).

Đối tượng sử dụng giáo trình

  • Người học:
    • Sinh viên hệ Cao đẳng nghề ngành "Vận hành, sửa chữa thiết bị lạnh" (học kỳ chuyên ngành).
    • Học sinh hệ Trung cấp nghề kỹ thuật máy lạnh và điều hòa không khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành mô đun An toàn lao động (nắm vững quy tắc an toàn điện, sơ cứu người bị điện giật, tiếp địa bảo vệ).
    • Đã hoàn thành mô đun Kỹ thuật điện (nắm vững định luật Ohm, công suất điện xoay chiều 1 pha/3 pha, từ trường, máy biến áp và động cơ không đồng bộ 3 pha).
  • Ứng dụng đối với Giảng viên:
    • Làm tài liệu chuẩn để thiết kế đề cương chi tiết môn học, lập kế hoạch bài giảng lý thuyết và giáo án tích hợp.
    • Cung cấp bảng định mức vật tư tiêu hao, danh mục dụng cụ thi công (kìm bấm cos, kìm tuốt dây, đồng hồ đo) phục vụ công tác chuẩn bị xưởng thực hành và xây dựng ngân hàng đề thi tay nghề.
  • Ứng dụng trong tự học và tham khảo:
    • Kỹ thuật viên, công nhân kỹ thuật đang làm việc tại các trạm lạnh công nghiệp, nhà máy chế biến thủy hải sản sử dụng để tra cứu sơ đồ điều khiển, nguyên lý chỉnh định áp suất và bảo dưỡng tủ điện điều khiển máy lạnh.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng và học sinh Trung cấp ngành Vận hành, sửa chữa thiết bị lạnh; đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên dạy nghề và kỹ thuật viên bảo trì hệ thống cơ điện lạnh (HVAC/R).

2. Cần kiến thức nền nào để học mô đun này?

Người học bắt buộc phải hoàn thành 2 môn học tiên quyết: An toàn lao động (nắm chắc các biện pháp phòng ngừa tai nạn điện) và Kỹ thuật điện (hiểu rõ mạch điện 1 pha, 3 pha, cách tính dòng điện, công suất và nguyên lý hoạt động của động cơ không đồng bộ).

3. Điểm khác biệt của giáo trình này so với các tài liệu trang bị điện thông thường?

Giáo trình tích hợp trực tiếp các khí cụ và mạch điều khiển chuyên ngành lạnh công nghiệp mà tài liệu điện thông thường không đề cập chi tiết: rơle tổ hợp áp suất cao/thấp (HP/LP), rơle hiệu áp suất dầu (OP), bảo vệ mất nước bình ngưng qua rơle lưu lượng dòng chảy (Flow Switch), thermic máy nén và mạch khởi động tuần tự liên động giữa máy nén với bơm/quạt giải nhiệt.

4. Làm sao để học và thực hành mô đun này hiệu quả?

Người học cần tuân thủ quy trình 7 bước: nắm vững sơ đồ nguyên lý $\rightarrow$ khảo sát và đo kiểm tình trạng khí cụ bằng VOM, $M\Omega$ $\rightarrow$ gia công bấm đầu cosse chuẩn xác $\rightarrow$ đấu nối theo đúng thứ tự $\rightarrow$ bắt buộc thực hiện kiểm tra "nguội" không điện bằng VOM trước khi đóng nguồn có tải.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo?

Giáo trình có chỉ dẫn người học tham khảo thêm Mô đun quấn dây máy điện (khi cần sửa chữa, quấn lại cuộn hút công tắc tơ hoặc động cơ), catalog thông số kỹ thuật của nhà sản xuất thiết bị (LS, LG, Danfoss), và hệ thống giáo trình dạy nghề chuẩn do Bộ Lao động - Thương binh và Xã hội ban hành.

Kết luận

  • Giá trị cốt lõi: Giáo trình Mô đun 14 "Lắp mạch điện hệ thống lạnh" của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn chuẩn hóa toàn bộ kiến thức tính toán, lựa chọn khí cụ và kỹ năng thi công bảng điện điều khiển hệ thống lạnh công nghiệp, kết hợp chặt chẽ giữa lý thuyết mạch điện động lực với thực hành đo kiểm và chẩn đoán sự cố thực tế.
  • Lộ trình học tập đề xuất: $$\text{Khảo sát khí cụ đơn lẻ (Bài 1)} \longrightarrow \text{Lắp mạch khởi động từ cơ bản (Bài 2)} \longrightarrow \text{Thiết lập mạch liên động công nghệ (Bài 3)} \longrightarrow \text{Mạch điều khiển bảo vệ chuyên sâu (Bài 4, 5, 8)} \longrightarrow \text{Mạch khởi động giảm dòng (Bài 6, 7)}.$$
  • Nguồn tài liệu bổ trợ: Kết hợp học tập cùng các tài liệu về An toàn điện, Kỹ thuật điện, Mô đun quấn dây máy điện và tài liệu hướng dẫn kỹ thuật của các hãng chế tạo khí cụ điện công nghiệp.
