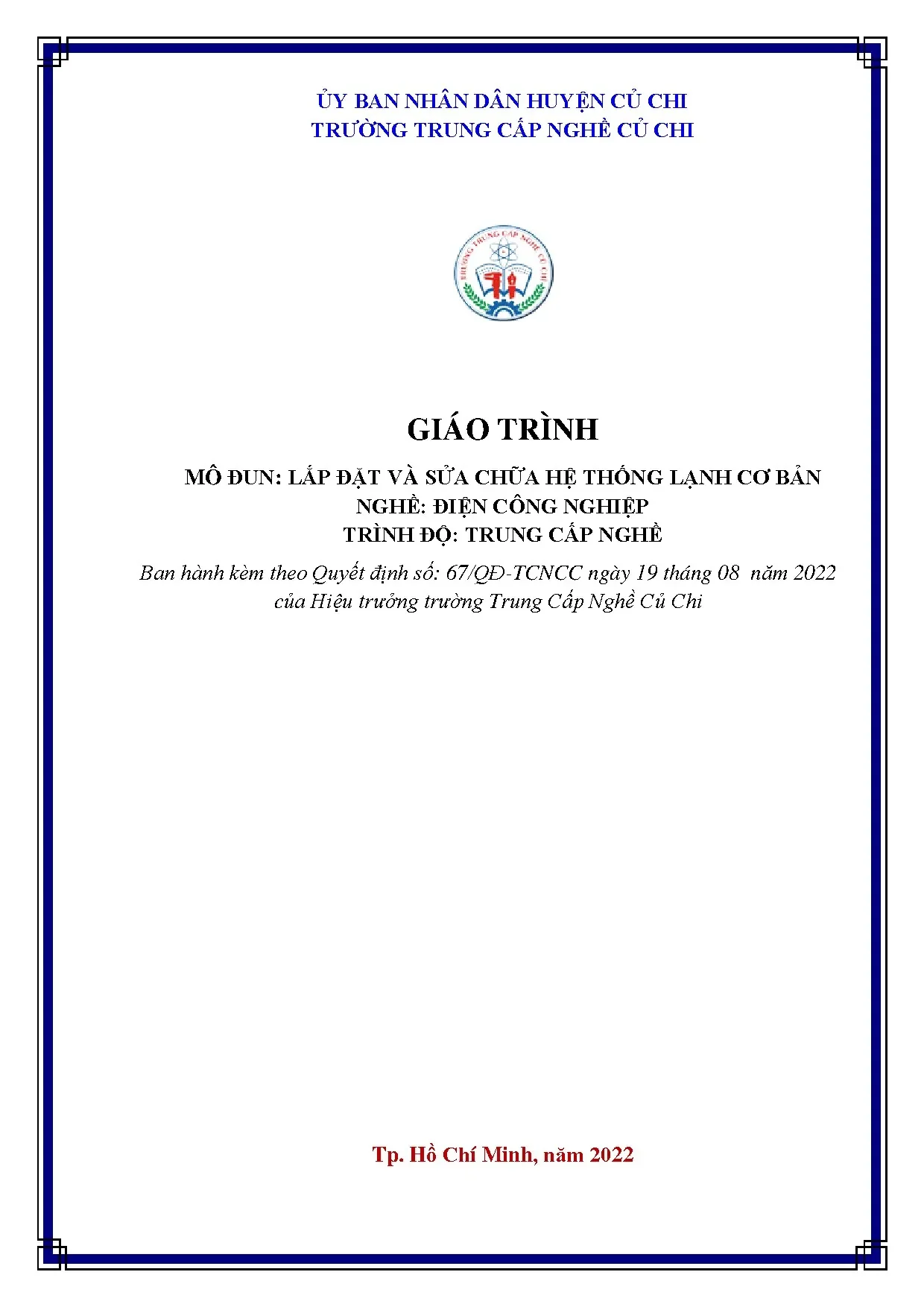

GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT VÀ SỬA CHỮA HỆ THỐNG LẠNH CƠ BẢN (NGHỀ ĐIỆN CÔNG NGHIỆP - TRÌNH ĐỘ TRUNG CẤP NGHỀ)

Tổng quan về giáo trình

Giáo trình "Lắp đặt và sửa chữa hệ thống lạnh cơ bản" (Mã mô đun: MĐ 12, tên gọi ngắn gọn trong chương trình đào tạo: Lạnh cơ bản) là tài liệu đào tạo chuyên môn bắt buộc trong chương trình nghề Điện công nghiệp trình độ Trung cấp nghề, đồng thời được sử dụng tham khảo cho trình độ Cao đẳng nghề tại Trường Trung cấp Nghề Củ Chi. Tài liệu được ban hành chính thức theo Quyết định số 67/QĐ-TCNCC ngày 19 tháng 08 năm 2022 của Hiệu trưởng Trường Trung cấp Nghề Củ Chi, trên cơ sở biên soạn và lưu hành nội bộ của Bộ môn Điện lạnh từ năm 2018. Trong sơ đồ đào tạo, mô đun này được bố trí sau khi người học đã hoàn thành môn học Kỹ thuật lạnh cơ sở cùng các mô đun kỹ thuật gia công bổ trợ gồm Nguội và Hàn, đóng vai trò làm cầu nối trực tiếp trước khi người học tiếp cận các mô đun chuyên sâu về hệ thống lạnh thương nghiệp và công nghiệp.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Trang bị các nguyên lý cơ bản về sử dụng môi chất lạnh ($R22, R12, R134a, R410A, NH_3$), chất tải lạnh, dầu lạnh bôi trơn, vật liệu cách nhiệt, vật liệu hút ẩm; trình bày cấu tạo và quy trình kỹ thuật về kết nối, lắp ráp, vận hành các mô hình hệ thống lạnh điển hình.
  • Về kỹ năng: Rèn luyện kỹ năng phân tích tình trạng thiết bị; thực hiện gia công cơ khí đường ống đồng (cắt, uốn, loe, núc); hàn nối ống đồng – đồng và đồng – sắt bằng ngọn lửa Oxy – Axetylen; đo đạc trở lực ống mao (cân cáp); kiểm tra, đánh giá phụ kiện; triển khai thử kín, hút chân không, nạp ga và vận hành căn chỉnh thông số kỹ thuật trên mô hình máy lạnh và điều hòa không khí.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong an toàn lao động, sắp xếp vị trí làm việc khoa học, tuân thủ quy chuẩn kỹ thuật khi làm việc với thiết bị áp lực và ngọn lửa hàn.

Cấu trúc giáo trình bao gồm 60 giờ định mức (phân bổ thành 14 đến 20 giờ lý thuyết, 35 đến 40 giờ thực hành và bài tập, 5 đến 6 giờ kiểm tra). Nội dung được sắp xếp tuần tự theo quy luật sư phạm từ việc phân tích chi tiết 4 cụm thiết bị nhiệt cơ bản của chu trình lạnh đến các thiết bị phụ trợ, dụng cụ van, kỹ thuật gia công đường ống và tích hợp vận hành toàn diện trên hệ thống thực nghiệm. Đặc điểm xuyên suốt của giáo trình là tinh giản các chứng minh nhiệt động học lý thuyết phức tạp, tập trung trọng tâm vào việc phân loại, nhận dạng cấu tạo cơ khí, giải thích nguyên lý làm việc và hướng dẫn thao tác thực hành trực quan.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua các bài học trọng tâm, bao quát toàn bộ chu trình nhiệt động và các khâu gia công, vận hành cơ bản:

  • Bài 1: Tổng quan về các loại máy lạnh thông dụng (4 giờ): Cung cấp bức tranh toàn cảnh về phân loại máy lạnh trong thực tế sản xuất. Phân tích nguyên lý và chu trình 4 quá trình của máy lạnh nén hơi (loại chiếm 90–95% tỷ trọng sử dụng trong nước). Giới thiệu nguyên lý làm việc của máy lạnh hấp thụ (sử dụng nhiệt năng với cặp dung dịch không đồng sôi $H_2O + NH_3$ cho dải nhiệt $0^\circ\text{C} \div -70^\circ\text{C}$ và $H_2O + LiBr$ làm lạnh nước đến $+4^\circ\text{C}$); máy lạnh nén khí (môi chất không đổi pha, ứng dụng trong điều hòa không khí máy bay và máy hóa lỏng khí Philip ở $-50^\circ\text{C} \div -100^\circ\text{C}$); máy lạnh Ejector hơi nước (sử dụng ống tăng tốc Laval biến thế năng thành động năng để nén hơi).
  • Bài 2: Các loại máy nén lạnh (12 giờ): Khảo sát cấu tạo và nguyên lý của máy nén piston trượt (máy nén hở có/không có con trượt, máy nén nửa kín, máy nén kín công suất dưới 10 kW); nhóm máy nén piston quay gồm máy nén trục vít tràn dầu và khô (2 rotor với 4 hoặc 6 răng xoắn), máy nén rotor lăn, rotor tấm trượt, rotor lắc của Daikin, máy nén xoắn ốc Scroll (công suất từ 0.75 kW đến 20 kW của Copeland); cùng máy nén tuabin ly tâm vận hành ở tốc độ cao ($10.000 \div 24.000\text{ vòng/phút}$).
  • Bài 3: Thiết bị ngưng tụ (4 giờ): Phân loại và phân tích chi tiết các thiết bị thải nhiệt: bình ngưng ống chùm nằm ngang (ống thép C20 cho $NH_3$, ống đồng có cánh cho Freon, mật độ dòng nhiệt $q = 3000 \div 6000\text{ W/m}^2$, hệ số truyền nhiệt $k = 800 \div 1000\text{ W/m}^2\text{K}$, độ chênh nhiệt $\Delta t = 5 \div 6\text{ K}$); bình ngưng ống vỏ thẳng đứng ($q = 4500\text{ W/m}^2$); thiết bị ngưng tụ kiểu phần tử, ống lồng ống, tấm bản (panel); dàn ngưng giải nhiệt kết hợp nước và không khí (dàn ngưng bay hơi công suất $600 \div 1000\text{ kW}$, dàn ngưng kiểu tưới $k = 700 \div 900\text{ W/m}^2$); và dàn ngưng không khí đối lưu tự nhiên / đối lưu cưỡng bức.
  • Bài 4: Thiết bị bay hơi (4 giờ): Khảo sát các thiết bị thu nhiệt sinh lạnh: bình bay hơi làm lạnh chất lỏng kiểu ngập ($NH_3$), bình bay hơi Freon môi chất sôi trong ống chữ U; dàn lạnh kiểu panen và xương cá ($q = 2900 \div 3500\text{ W/m}^2$, $k = 460 \div 580\text{ W/m}^2$); dàn lạnh tấm bản ($k = 2500 \div 4500\text{ W/m}^2\text{K}$ với $NH_3$, $k = 1500 \div 3000\text{ W/m}^2\text{K}$ với R22); hệ thống trao đổi nhiệt FCU (Fan Coil Unit) và AHU (Air Handling Unit); cùng các thiết bị làm lạnh không khí kiểu khô, kiểu ướt (buồng phun) và kiểu hỗn hợp.
  • Bài 5: Thiết bị tiết lưu (4 giờ): Trình bày nguyên lý giảm áp của van tiết lưu tay (trục ren mịn); van tiết lưu nhiệt tự động cân bằng trong và cân bằng ngoài (sử dụng màng ngăn, lò xo và bầu cảm biến nhiệt); ống mao ($d = 0.6 \div 2\text{ mm}$, $L = 0.5 \div 5\text{ m}$) và kỹ thuật đo trở kháng thủy lực thông qua phương pháp cân cáp hở và cân cáp kín.
  • Bài 6 đến Bài 9 (20 giờ): Trình bày các thiết bị phụ (tháp giải nhiệt composite tròn/hộp, bình tách dầu, bình tách lỏng, phin sấy lọc, mắt ga); dụng cụ van trong hệ thống (van đảo chiều, van một chiều, van chặn, áp kế); vật liệu cách nhiệt, hút ẩm; và kỹ thuật thực hành gia công đường ống đồng (cắt, uốn, loe, núc, hàn Oxy – Axetylen).
  • Bài 11 và Bài 12 (16 giờ): Hướng dẫn quy trình thực hành kết nối toàn diện mô hình máy lạnh và mô hình điều hòa không khí 1 chiều, 2 chiều; thực hiện kiểm tra lắp đặt, thử kín áp lực, hút chân không, nạp môi chất và chạy thử theo dõi thông số kỹ thuật.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình hình thành nền tảng cơ sở vững chắc cho học viên thông qua các cấu phần lý thuyết cốt lõi:

  • Chu trình nhiệt động nén hơi cơ bản: Xác lập 4 quá trình nhiệt động trên đồ thị $P-h$, $P-v$ và $T-s$: quá trình nén đoạn nhiệt đẳng entropy tại máy nén ($1-2$), quá trình ngưng tụ đẳng áp nhả nhiệt $q_k$ ở áp suất $p_k$ tại thiết bị ngưng tụ ($2-3$), quá trình tiết lưu đẳng enthalpy giảm áp từ $p_k$ xuống $p_o$ tại thiết bị tiết lưu ($3-4$), và quá trình bay hơi đẳng áp thu nhiệt $q_o$ ở áp suất $p_o$ tại thiết bị bay hơi ($4-1$).
  • Nguyên lý truyền nhiệt và biến đổi pha: Cơ chế trao đổi nhiệt giữa môi chất lạnh chuyển pha với môi trường giải nhiệt (nước, không khí) hoặc chất tải lạnh (nước, nước muối, không khí) qua vách trao đổi nhiệt kim loại.
  • Nguyên lý thủy lực và cơ cấu dòng chảy: Trở kháng dòng môi chất qua tiết diện thu hẹp của van và ống mao; chuyển động đối lưu tự nhiên và cưỡng bức của lưu chất; sự phân bố dầu bôi trơn trong chu trình lạnh.
                  +-----------------------------+
                  |  Máy Nén Lạnh (Bài 2)       |
                  |  (Nén đoạn nhiệt 1-2)       |
                  +--------------+--------------+
                                 |
                                 v
+---------------------------------------------------------------+
| Thiết Bị Ngưng Tụ (Bài 3)     <---> Tháp Giải Nhiệt (Bài 6)   |
| (Ngưng tụ đẳng áp 2-3, pk)    <---> Bơm / Quạt nước làm mát   |
+--------------------------------+------------------------------+
                                 |
                                 v
                  +-----------------------------+
                  |  Thiết Bị Tiết Lưu (Bài 5)  |
                  |  (Tiết lưu đẳng enthalpy 3-4)|
                  +--------------+--------------+
                                 |
                                 v
+---------------------------------------------------------------+
| Thiết Bị Bay Hơi (Bài 4)      <---> FCU / AHU / Phòng Lạnh    |
| (Bay hơi đẳng áp 4-1, po)     <---> Không khí / Nước muối     |
+---------------------------------------------------------------+
                                 |
                                 +---(Hút hơi hồi về Máy Nén)---+

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo các dụng cụ cơ khí chuyên dụng ngành lạnh: dao cắt ống, vam loe ống, vam uốn ống, dụng cụ núc ống đồng; làm chủ kỹ thuật điều chỉnh ngọn lửa hàn Oxy – Axetylen để hàn nối ống đồng – đồng và đồng – sắt đảm bảo độ ngấu và độ kín tuyệt đối; sử dụng đồng hồ áp suất, bơm chân không và bình nạp ga.
  • Kỹ năng phân tích (Analytical skills): Phân tích trạng thái nhiệt - áp tại các điểm đo trên hệ thống; xác định nguyên nhân gây suy giảm hiệu suất trao đổi nhiệt do bám cáu cặn hoặc do dầu bôi trơn xâm nhập vào dàn; tính toán lựa chọn độ dài ống mao thông qua phân tích áp suất cân cáp theo tiêu chuẩn từng loại tủ (tủ 1 sao, 2 sao, 3 sao).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập tiến hành quy trình thử kín hệ thống lạnh bằng khí áp lực; kiểm soát độ chân không bằng bơm hút chuyên dụng; nạp môi chất lạnh theo đúng định lượng kỹ thuật; vận hành chạy thử, đo kiểm dòng điện động cơ, nhiệt độ và áp suất làm việc để căn chỉnh hệ thống đạt chế độ vận hành tối ưu.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp mô đun (Modular Instruction), lấy rèn luyện kỹ năng thực hành nghề nghiệp làm trục trung tâm. Toàn bộ chương trình được cấu trúc với 60 giờ học, trong đó thời lượng dành cho thực hành, thí nghiệm, thảo luận và bài tập chiếm 40 giờ (tương đương 66.7% tổng thời lượng), lý thuyết chiếm 14 giờ và kiểm tra chiếm 6 giờ. Cách phân bổ này tạo điều kiện để học viên sau khi tiếp nhận nguyên lý cấu tạo sẽ chuyển ngay sang thao tác trên mô hình thực nghiệm và thiết bị cắt bổ.

       PHÂN PHỔI THỜI LƯỢNG MÔ ĐUN LẠNH CƠ BẢN (60 GIỜ)
  +------------------------------------------------------------+
  |  Thực hành, thí nghiệm, bài tập: 40 giờ (66.7%)            |
  |  Lý thuyết: 14 giờ (23.3%)                                 |
  |  Kiểm tra: 6 giờ (10.0%)                                   |
  +------------------------------------------------------------+

Hệ thống bài tập và thực hành trong giáo trình được xây dựng đa dạng:

  • Bài tập lý thuyết và so sánh: Sau mỗi bài học đều bố trí hệ thống 3 đến 5 câu hỏi ôn tập nhằm củng cố khả năng phân tích, ví dụ: so sánh máy nén piston và máy nén tuabin, phân biệt van tiết lưu cân bằng trong và cân bằng ngoài, so sánh bình ngưng ống chùm nằm ngang và dàn ngưng tưới.
  • Bài tập tính toán và thực nghiệm thông số: Thực hành phương pháp cân cáp cho ống mao tủ lạnh:
    • Cân cáp hở: Đo trở kháng thủy lực ống mao với lốc nén trong không khí để đạt dải áp suất ổn định $p_1$:
      • Tủ lạnh 1 sao ($-6^\circ\text{C}$): $p_1 = 130 \div 150\text{ psi}$
      • Tủ lạnh 2 sao ($-12^\circ\text{C}$): $p_1 = 150 \div 160\text{ psi}$
      • Tủ lạnh 3 sao / Tủ đông: $p_1 = 160 \div 180\text{ psi}$
    • Cân cáp kín: Đo trở lực ống mao trên hệ thống hoàn chỉnh:
      • Tủ lạnh dàn ngưng đối lưu tự nhiên: $p_1 = 150 \div 210\text{ psi}$
      • Bể kem, bể đá có quạt gió: $p_1 = 75 \div 140\text{ psi}$
  • Bài thực hành quy trình công nghệ: Thực hiện kỹ thuật cắt, uốn, loe, núc ống đồng; hàn ống Oxy – Axetylen; bảo dưỡng tẩy rửa cáu cặn bình ngưng bằng hóa chất $Na_2CO_3$, $NaOH$ hoặc cơ học; bảo dưỡng tháp giải nhiệt (kiểm tra cánh quạt, motor bơm, van phao, xả cặn đáy bể).
  • Phương pháp đánh giá: Đánh giá định kỳ kết hợp giữa bài kiểm tra lý thuyết nhận thức cấu tạo (chiếm 6 giờ kiểm tra) và đánh giá kỹ năng thao tác trực tiếp tại xưởng: độ phẳng và độ kín mép loe ống, độ ngấu mối hàn, thời gian hút chân không, áp suất giữ kín khi thử áp và thông số vận hành của mô hình sau nạp ga.
  • Hướng dẫn tự học: Học viên cần đối chiếu sơ đồ nhiệt động với kết cấu linh kiện thực tế; lập bảng phân loại môi chất ($NH_3$, Freon) tương ứng với vật liệu chế tạo đường ống và thiết bị trao đổi nhiệt; tự giác tuân thủ quy tắc an toàn cơ nhiệt trong xưởng thực hành.

Điểm nổi bật và cập nhật

  • Tính pháp lý và chuẩn hóa tài liệu đào tạo: Giáo trình được ban hành chính thức theo Quyết định số 67/QĐ-TCNCC ngày 19 tháng 08 năm 2022 của Hiệu trưởng Trường Trung Cấp Nghề Củ Chi, phản ánh sự chuẩn hóa nội dung giảng dạy của Bộ môn Điện lạnh theo tiêu chuẩn giáo dục nghề nghiệp.
  • Cập nhật công nghệ thiết bị hiện đại: Bên cạnh các cấu trúc máy nén piston kinh điển, tài liệu cập nhật sâu cấu tạo và nguyên lý của các dòng máy nén hiện đại ứng dụng phổ biến:
    • Máy nén xoắn ốc (Scroll) công suất động cơ từ 0.75 kW đến 20 kW của hãng Copeland với ưu điểm giảm rung và triệt tiêu xung động áp suất.
    • Máy nén rotor lắc của hãng Daikin với cải tiến loại bỏ hoàn toàn hiện tượng rò rỉ và giảm yêu cầu bôi trơn tại bề mặt tiếp xúc giữa piston lăn và tấm ngăn, nâng cao hiệu suất máy nén hơn 10% so với kiểu rotor lăn truyền thống.
    • Phân tích mở rộng các dòng môi chất thế hệ mới như R134a, R410A bên cạnh các dòng truyền thống như R22, R12 và $NH_3$.
  • Gắn kết thực tiễn sản xuất công nghiệp: Dữ liệu kỹ thuật trong giáo trình phản ánh chính xác các ứng dụng trong công nghiệp tại Việt Nam:
    • Ứng dụng dàn ngưng bay hơi công suất lớn ($600 \div 1000\text{ kW}$) trong các xí nghiệp chế biến thủy hải sản.
    • Ứng dụng dàn lạnh xương cá trong các hệ thống sản xuất máy đá cây.
    • Ứng dụng dàn lạnh tấm bản phục vụ hạ nhanh nhiệt độ dịch đường và glycol trong công nghệ sản xuất bia và nhà máy chế biến thực phẩm.
    • Cấu tạo và nguyên lý vận hành hệ thống điều hòa trung tâm sử dụng các thiết bị xử lý không khí FCU và AHU.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Phạm vi và mục đích sử dụng Yêu cầu kiến thức tiên quyết
Học sinh, sinh viên Trung cấp nghề & Cao đẳng nghề Học tập mô đun Lạnh cơ bản (MĐ 12) thuộc chuyên ngành Điện công nghiệp, Kỹ thuật máy lạnh và Điều hòa không khí. Nắm vững cấu tạo thiết bị và thực hành thao tác kết nối mô hình. Đã hoàn thành môn học Kỹ thuật lạnh cơ sở và các mô đun kỹ thuật cơ khí cơ sở gồm Nguội và Hàn.
Giảng viên và Giáo viên dạy nghề Sử dụng làm tài liệu giảng dạy chuẩn mực, định khung phân phối thời lượng lý thuyết (14h) - thực hành (40h) - kiểm tra (6h); biên soạn đề thi tay nghề và phiếu hướng dẫn thực hành xưởng. Nắm vững phương pháp giảng dạy tích hợp và an toàn thiết bị áp lực / ngọn lửa hàn.
Kỹ thuật viên và Thợ sửa chữa thực tế Sử dụng làm tài liệu tra cứu quy trình kỹ thuật, dải thông số áp suất cân cáp ($p_1$), quy trình vệ sinh bình ngưng ống vỏ, phương pháp bảo dưỡng tháp giải nhiệt và kết nối hệ thống điều hòa 1 chiều, 2 chiều. Đã có kinh nghiệm cơ bản về an toàn điện và cơ khí đường ống.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ cho học sinh, sinh viên học nghề Điện công nghiệp và Kỹ thuật Điện lạnh ở trình độ Trung cấp nghề và Cao đẳng nghề; đồng thời phù hợp làm tài liệu tra cứu kỹ thuật cho thợ lắp đặt, bảo trì hệ thống điều hòa và tủ lạnh dân dụng - công nghiệp.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun này?

Học viên bắt buộc phải hoàn thành môn học Kỹ thuật lạnh cơ sở (để nắm rõ các khái niệm nhiệt động, môi chất và chu trình làm lạnh) cùng các kỹ năng thao tác cơ khí cơ bản trong mô đun Nguội và mô đun Hàn.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình lý thuyết nhiệt lạnh thuần túy?

Giáo trình tinh giản tối đa các phương trình tính toán nhiệt động phức tạp, dành hơn 66% thời lượng cho thực hành thao tác. Toàn bộ nội dung tập trung vào nhận dạng cơ khí, phân tích ưu nhược điểm thực tế của từng thiết bị, kỹ thuật gia công đường ống và quy trình lắp đặt, thử kín, hút chân không, nạp ga trên hệ thống thực tế.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Học viên cần kết hợp chặt chẽ giữa việc đọc hiểu sơ đồ nguyên lý với việc quan sát linh kiện thực tế tại xưởng; ghi nhớ chính xác các dải thông số kỹ thuật (ví dụ: trị số áp suất cân cáp $130 \div 180\text{ psi}$ của từng loại tủ, mật độ dòng nhiệt của dàn trao đổi nhiệt); và tuân thủ tuyệt đối quy trình an toàn lao động khi sử dụng ngọn lửa hàn Oxy – Axetylen và vận hành bình áp lực.

5. Giáo trình có tích hợp các tài liệu và quy trình phụ trợ nào không?

Giáo trình đi kèm hệ thống câu hỏi ôn tập định hướng sau mỗi bài học, quy trình thao tác chuẩn về cân cáp kín/hở, sơ đồ kết nối mô hình máy lạnh và sơ đồ mạch của hệ thống điều hòa không khí một chiều và hai chiều; cùng danh mục tài liệu tham khảo chuyên ngành tại trang 116.

Kết luận

Giáo trình "Lắp đặt và sửa chữa hệ thống lạnh cơ bản" của Bộ môn Điện lạnh – Trường Trung cấp Nghề Củ Chi là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa, tập trung toàn diện vào kiến thức cấu tạo, nguyên lý làm việc và kỹ năng thao tác đối với 4 cụm thiết bị cơ bản (máy nén, thiết bị ngưng tụ, thiết bị bay hơi, thiết bị tiết lưu) cùng hệ thống thiết bị phụ và kỹ thuật đường ống trong ngành kỹ thuật lạnh.

Lộ trình học tập đề xuất cho học viên:

  1. Tiếp cận tổng quan các chu trình máy lạnh và nhận diện thiết bị (Bài 1).
  2. Phân tích chuyên sâu cấu tạo cơ khí và nguyên lý làm việc của các thiết bị chính và thiết bị phụ (Bài 2 đến Bài 7).
  3. Rèn luyện kỹ thuật cơ sở về vật liệu và gia công đường ống đồng, hàn Oxy – Axetylen (Bài 8, 9).
  4. Thực hiện tổng hợp quy trình thử kín, hút chân không, nạp ga, vận hành và căn chỉnh thông số kỹ thuật trên mô hình máy lạnh và điều hòa không khí thực tế (Bài 11, 12).

Để mở rộng kiến thức chuyên môn, học viên có thể tra cứu thêm các tài liệu trong danh mục tham khảo của giáo trình (trang 116) và khai thác hệ thống mô hình thực hành tại xưởng thực tập của nhà trường.
