Tổng quan về giáo trình

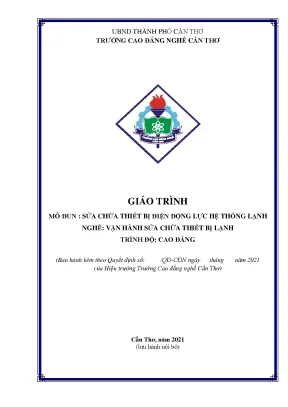

Giáo trình mô đun Sửa chữa thiết bị điện động lực hệ thống lạnh (Mã mô đun: MĐ 13) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề Vận hành sửa chữa thiết bị lạnh, do ThS. Trần Thanh Tú (Tổ bộ môn Điện lạnh, Trường Cao đẳng Nghề Cần Thơ) làm chủ biên và ban hành lưu hành nội bộ theo Quyết định của Hiệu trưởng nhà trường vào năm 2021.

Mô đun có tổng thời lượng đào tạo 135 giờ, được bố trí giảng dạy sau khi sinh viên đã hoàn thành hai mô đun tiên quyết là Điện cơ bản và Lạnh cơ bản, đồng thời được học trước các mô đun chuyên môn nâng cao khác trong chương trình đào tạo.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Trình bày được nguyên lý hoạt động, cấu tạo của các loại máy biến áp và động cơ điện xoay chiều ứng dụng trong hệ thống lạnh thương nghiệp và công nghiệp.
  • Về kỹ năng: Tính toán, thiết kế và thực hiện quấn lại dây quấn cho các loại máy biến áp có công suất đến 5kVA; tính toán, sửa chữa, quấn dây phục hồi cho các loại động cơ điện xoay chiều có công suất đến 5kW; chẩn đoán và khắc phục sự cố, bảo dưỡng các thiết bị điện động lực như máy nén, bơm, quạt giải nhiệt.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, kỹ năng làm việc nhóm, bảo đảm an toàn lao động cho người và thiết bị, vệ sinh công nghiệp.

Cấu trúc giáo trình tiếp cận theo mô đun tích hợp kỹ năng thực hành nghề nghiệp, lấy đối tượng thiết bị điện động lực thực tế làm trung tâm, kết hợp chặt chẽ giữa lý thuyết cơ sở máy điện với hệ thống bài tập tính toán thiết kế mẫu và phiếu hướng dẫn thực hành xưởng có tiêu chí đánh giá định lượng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình phân chia thành các bài học chuyên môn theo từng nhóm thiết bị điện động lực:

  • Bài 1: Sửa chữa máy biến áp một pha công suất nhỏ (Mã bài: MĐ 13-01) Tập trung vào máy biến áp 1 pha hai dây quấn công suất dưới 5kVA. Cung cấp kiến thức về cấu tạo mạch từ (lõi thép kỹ thuật điện, lá thép dày 0,35–0,5mm dạng chữ E, I, U, I nhằm giảm tổn hao dòng điện xoáy Foucault), dây quấn (dây điện từ emay phủ sơn cách điện 0,1–0,2mm, dây bọc coton/giấy cách điện); nguyên lý cảm ứng điện từ dựa trên công thức suất điện động $E = 4,44 f w \Phi_m$ và tỉ số biến áp $K_{BA} = U_1/U_2 = n_1/n_2 = I_2/I_1$. Trình bày chi tiết thuật toán tính toán máy biến áp cách ly theo bài toán thuận (thiết kế từ yêu cầu phụ tải) và bài toán nghịch (tận dụng lõi thép có sẵn), quy trình tính toán máy biến áp tự ngẫu (xác định dòng điện đoạn dây chung $I_C = I_2 - I_1$). Nội dung mở rộng phân tích nguyên lý máy biến áp đo lường (máy biến điện áp BU/TU làm việc không tải, máy biến dòng BI/TI làm việc ngắn mạch), máy hàn điện, mỏ hàn súng, thiết bị nạp nguồn (adaptuer) và ổn áp bậc thang (survolteur). Phần thực hành đưa ra ma trận chẩn đoán 8 pan sự cố kinh điển kèm bảng định mức đánh giá 36 bước kỹ thuật.

  • Bài 2: Sửa chữa động cơ không đồng bộ ba pha (Mã bài: MĐ 13-02) Nghiên cứu động cơ không đồng bộ 3 pha roto lồng sóc và roto dây quấn có công suất trên 3kW dùng làm nguồn động lực cho máy nén lạnh, bơm tuần hoàn và quạt dàn ngưng. Nội dung trình bày cấu tạo stator (lõi thép dập rãnh thông gió 6–8cm cách nhau 1cm, bối dây quấn emay), rotor (rotor lồng sóc nhôm đúc hoặc rotor quấn dây có vành trượt, chổi than); cơ chế hình thành từ trường quay $n_0 = \frac{60f}{p}$, độ sai biệt tốc độ qua hệ số trượt $s = \frac{n_0 - n}{n_0}$ (hệ số trượt định mức $s_{đm} = 0,02 - 0,06$), phương trình cân bằng công suất $P_1 = \sqrt{3} U_d I_d \cos\varphi$. Phân tích các phương pháp điều chỉnh tốc độ: thay đổi số đôi cực $p$ (chỉ số biến tốc 2:1), thay đổi tần số nguồn cấp $f$ qua biến tần, thay đổi hệ số trượt $s$ qua cuộn kháng hoặc điện trở phụ mạch rotor. Cung cấp kỹ thuật đo kiểm xác định cực tính cuộn dây bằng nguồn xoay chiều hạ áp ($U_{TN} \approx 30% U_{đm}$) và nguồn một chiều (pin DC kết hợp đồng hồ $DCmV/DCmA$); quy trình đấu nối động cơ 2 cấp tốc độ theo các sơ đồ momen không đổi ($M = \text{const}$), công suất không đổi ($P = \text{const}$) qua cách đấu $\Delta/YY$ hoặc $Y/YY$; giải pháp xác định cực tính động cơ mất lý lịch 9 đầu dây, 12 đầu dây; kỹ thuật chuyển đổi vận hành động cơ 3 pha trên lưới điện 1 pha bằng tụ ngậm ($C_{LV}$) và tụ đề ($C_{KD}$).

  • Bài 3: Sửa chữa động cơ không đồng bộ một pha (Mã bài: MĐ 13-03) Nghiên cứu nguyên lý, cấu tạo, sơ đồ dây quấn, phương pháp khởi động (dùng tụ điện, dùng cuộn phụ, dùng vòng chập ngắn mạch) và quy trình quấn lại dây quấn cho động cơ 1 pha ứng dụng trong các cụm quạt dàn lạnh, bơm xả nước ngưng và máy nén tủ lạnh gia dụng.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết từ trường và cảm ứng điện từ: Bản chất dẫn từ của vật liệu thép kỹ thuật điện/fecmaloi, hiện tượng tổn hao do dòng xoáy Foucault, quan hệ giữa từ thông cực đại $\Phi_m$, cảm ứng từ $B$ (từ 0,6T đến 1,6T), tiết diện trụ từ $S_{\text{lõi}}$ và suất điện động cảm ứng trên các vòng dây.
  2. Nguyên lý máy điện tĩnh và máy điện quay: Quy luật biến đổi điện áp - dòng điện trong máy biến áp cách ly và tự ngẫu; cơ chế tạo moment quay điện từ của từ trường quay tác dụng lên thanh dẫn ngắn mạch rotor; quan hệ giữa tần số $f$, số đôi cực $p$, hệ số trượt $s$ và tốc độ động cơ $n = \frac{60f}{p}(1-s)$.
  3. Cơ sở tính toán nhiệt và cơ học của cuộn dây: Mật độ dòng điện kinh tế $J$ ($2,5 - 5\text{ A/mm}^2$ khi làm việc liên tục, đến $7\text{ A/mm}^2$ khi làm việc ngắn hạn), hệ số lấp đầy cửa sổ lõi thép ($k_{lđ} = 0,6 - 0,7$), sự suy giảm cách điện do quá nhiệt và độ ẩm môi trường.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):

    • Tính toán các thông số dây quấn máy biến áp (tiết diện lõi thép $S_{\text{lõi}} = 1,423 \sqrt{S_2/B}$, số vòng trên mỗi volt $n_v = \frac{45}{B \cdot S_{\text{lõi}}}$, số vòng sơ cấp $n_1$, thứ cấp $n_2$, đường kính dây trần $d = 1,13 \sqrt{I/J}$, khối lượng thép $m_T = 46,8 a^2 b$, khối lượng dây quấn $m_d$).
    • Gia công khuôn quấn, thực hiện quấn dây xếp lớp, lót cách điện giữa các lớp, bọc cách điện ngoài, lồng ghép lá thép kỹ thuật điện (E-I, U-I), tẩm sấy vec-ni cách điện đúng quy trình kỹ thuật.
    • Đấu nối các dạng sơ đồ vận hành động cơ 3 pha: hình sao ($Y$), tam giác ($\Delta$), sơ đồ 2 cấp tốc độ ($Y/YY$, $\Delta/YY$), đấu chuyển đổi vận hành động cơ 3 pha sang lưới 1 pha có tính toán dung lượng tụ ($C_{LV} = 4800 \frac{I_p}{U_{1p}}$ hoặc $C_{LV} = 1600 \frac{I_p}{U_{1p}}$).

  • Kỹ năng phân tích (Analytical skills):

    • Đo kiểm và xác định cực tính các đầu dây pha (đầu đầu A-B-C, đầu cuối X-Y-Z) của động cơ 3 pha mất nhãn mác, động cơ 9 đầu dây và 12 đầu dây bằng thiết bị đo VOM, Ohm kế, mili-Ampe kế một chiều kết hợp nguồn pin.
    • Phân tích nguyên nhân hư hỏng điện và cơ khí: hiện tượng chạm masse, ngắn mạch một số vòng dây, đứt mạch pha, lỏng bulong ép lõi thép gây rung ồn, hỏng linh kiện chỉnh lưu diode trong máy nạp ắc quy.

  • Năng lực thực hành nghề nghiệp (Practical competencies):

    • Sử dụng thành thạo đồng hồ đo đa năng VOM, Mega-Ohm kế (Megger đo điện trở cách điện $\ge 1\text{ M}\Omega$), Ampe kìm, bộ nguồn thí nghiệm xoay chiều và một chiều.
    • Phục hồi, sửa chữa, thay thế và bảo dưỡng định kỳ hệ thống động lực điện trong các cụm máy nén lạnh, quạt thông gió công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết gắn liền thực nghiệm xưởng máy điện (thời lượng 135 giờ):

  • Tổ chức giảng dạy lý thuyết chuyên đề: Giảng viên truyền thụ nguyên lý cấu tạo kết hợp phân tích các bài toán thiết kế mẫu (Ví dụ 1: thiết kế máy biến áp 220V/12V - 5A; Ví dụ 2: tính toán quấn bộ nguồn 220V/30V từ lõi thép cho trước $a=4\text{cm}, b=6\text{cm}$; Ví dụ 3: tính toán máy biến áp tự ngẫu 220V/110V - 550VA).

  • Hệ thống bài tập thực hành xưởng chuẩn hóa: Sinh viên thực hiện các bài thực hành theo quy trình định lượng được cấu trúc thành các phiếu đánh giá cụ thể:

    1. Phiếu thực hành quấn máy biến áp cách ly - Bài toán thuận: Gồm 36 bước kiểm tra từ tiếp nhận thông số $U_1, U_2, I_2$, tính công suất $S_{BA}$, diện tích lõi $S_{\text{lõi}}$, chọn $a, b$, số vòng sơ/thứ cấp, đường kính dây trần và cách điện, xác định kích thước khuôn ($a_k, b_k, c_k, h_k$), kiểm tra hệ số lấp đầy $k_{lđ}$, tính chiều dài trung bình $L_{tb}$ và khối lượng vật liệu thép/dây.
    2. Phiếu thực hành quấn máy biến áp cách ly - Bài toán nghịch: Đánh giá 34 bước thao tác xác định công suất cho phép và tính toán số vòng quấn từ lõi thép có sẵn.
    3. Phiếu thực hành quấn máy biến áp tự ngẫu: Gồm 36 bước tính toán dòng điện đoạn dây chung $I_C = I_2 - I_1$, lựa chọn tiết diện dây dẫn và hoàn thiện bộ dây quấn.

  • Phương pháp đánh giá kết quả học tập:

    • Kiểm tra kiến thức: Đánh giá qua bài kiểm tra trắc nghiệm chuyên ngành và vấn đáp kỹ thuật về phân loại, chế độ làm việc và giải thuật tính toán thiết bị điện.
    • Kiểm tra kỹ năng thực hành: Chấm điểm trực tiếp thao tác gia công cơ khí, chất lượng mối quấn dây, độ cách điện cuộn dây/vỏ máy bằng Mega-Ohm kế, độ chính xác của các cấp điện áp ngõ ra khi cấp nguồn chạy thử, tổng điểm đánh giá trên thang điểm 100.
    • Đánh giá năng lực tự chủ và trách nhiệm: Kiểm tra việc thực hiện nội quy an toàn điện, trang bị bảo hộ lao động, quy trình bàn giao thiết bị và vệ sinh khu vực làm việc.

  • Hướng dẫn tự học: Sinh viên thực hiện các bài tập mở rộng được giao trong giáo trình (như bài tập tính toán sửa chữa máy ổn áp tự động 5kVA), tự tra cứu bảng tiêu chuẩn kỹ thuật về dây quấn, hiệu suất máy điện $\eta$ và tự rèn luyện kỹ năng vẽ sơ đồ trải dây quấn động cơ.

Điểm nổi bật và cập nhật

  1. Gắn liền trực tiếp với dải công suất thực tế của ngành Lạnh: Giáo trình giới hạn phạm vi tính toán và sửa chữa chính xác vào các thiết bị điện động lực có công suất đến 5kVA đối với máy biến áp và đến 5kW đối với động cơ điện xoay chiều. Đây là dải công suất bao phủ hầu hết các thiết bị khởi động, điều khiển nguồn, máy nén piston, máy nén xoắn ốc, bơm giải nhiệt và quạt dàn trong các hệ thống kho lạnh thương nghiệp, máy làm đá cây và điều hòa không khí cục bộ/trung tâm.

  2. Cung cấp giải pháp kỹ thuật linh hoạt cho điều kiện thực tế:

    • Hướng dẫn kỹ thuật chập nhiều sợi dây dẫn có tiết diện nhỏ hơn để thay thế khi không có sẵn dây đồng đường kính lớn ($d > 1,3\text{mm}$), giúp người thợ dễ thi công uốn bẻ trong lòng khuôn quấn mà vẫn bảo đảm mật độ dòng điện và hệ số lấp đầy rãnh.
    • Trình bày chi tiết giải pháp ghép tụ vận hành động cơ không đồng bộ 3 pha trên lưới điện 1 pha dân dụng khi công trường chưa có nguồn 3 pha, chỉ rõ giới hạn công suất đạt được (50–60% công suất định mức nếu dùng tụ khởi động; 60–80% nếu dùng tụ ngậm thường trực).

  3. Hệ thống hóa bảng chẩn đoán sự cố thực tế: Tổng hợp cụ thể 8 hiện tượng hư hỏng phổ biến kèm nguyên nhân và biện pháp khắc phục kỹ thuật:

STT Hiện tượng hư hỏng Nguyên nhân kỹ thuật Biện pháp kiểm tra và khắc phục
1 Máy biến áp không hoạt động khi có điện vào Hở đường dây cấp nguồn; không tiếp xúc ở cọc nối dây hoặc gallett; đứt mạch cuộn dây. Kiểm tra dây nguồn; vệ sinh tiếp điểm cọc nối/gallett; đo kiểm thông mạch cuộn dây bằng VOM.
2 Máy biến áp nóng và có tiếng kêu rung rè Lõi thép ghép không chặt; cuộn dây quấn không chặt; quá áp do thiếu số vòng/chọn cảm ứng từ $B$ quá cao; chạm chập vòng dây. Dùng xà ép gông/nêm chặt khe hở lõi thép; gia cố tẩm vec-ni cuộn dây; tính toán và quấn lại bộ dây đúng số liệu.
3 Chạm vào vỏ máy bị điện giật Đầu dây chạm vỏ; lõi thép chạm cuộn dây và chạm ra vỏ sắt; cách điện bị ẩm lão hóa. Xử lý lớp bọc cách điện đầu dây; tháo lõi thép xử lý điểm chạm; sấy khô và tẩm vec-ni bảo đảm $R_{cđ} \ge 1\text{ M}\Omega$.
4 Cấp nguồn cầu chì bảo vệ nổ ngay Ngắn mạch tại công tắc, gallett hoặc đầu dây; đặt sai vị trí chuyển mạch; cuộn dây cháy chập. Kiểm tra xử lý điểm ngắn mạch; căn chỉnh lại vị trí tiếp điểm gallett; đo điện trở cuộn dây để phát hiện chập trong.
5 Điện áp ngõ ra chập chờn lúc có lúc không Nguồn cấp tiếp xúc chập chờn; cọc nối dây hoặc tiếp điểm gallett bị oxy hóa tiếp xúc xấu. Vệ sinh sạch ten đồng tại cọc nối, cầu dao chính; xiết chặt ốc vít và tăng cường lực ép tiếp điểm.
6 Điện áp tăng quá định mức chuông không báo Căn chỉnh sai vị trí chuông báo; đứt mạch cuộn dây chuông hoặc tắc-te (starter) điều khiển bị hỏng. Dời dây chuông đến vị trí điện áp tương ứng trên gallett; đo kiểm VOM thay thế tắc-te mới.
7 Điện áp ra bình thường nhưng đồng hồ báo sai Chỉnh sai kim cơ khí đồng hồ; đồng hồ vôn kế suy giảm độ chính xác do lão hóa linh kiện. Hiệu chỉnh lại theo vôn kế chuẩn; thêm/bớt số vòng cuộn cảm ứng hoặc thay mới đồng hồ.
8 Đèn báo nguồn không sáng Hở mạch bóng đèn báo; đứt hoặc hở mạch ở cuộn cảm ứng lấy điện áp nuôi đèn. Kiểm tra bằng thang đo Ohm kế VOM; nối lại dây đứt hoặc quấn lại cuộn cảm ứng phụ.

Đối tượng sử dụng giáo trình

  • Sinh viên trình độ Cao đẳng nghề: Sinh viên chuyên ngành Vận hành sửa chữa thiết bị lạnh (hoặc chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí) sử dụng làm tài liệu học tập và thực hành xưởng bắt buộc cho mô đun MĐ 13.
  • Điều kiện tiên quyết đối với người học: Đã học và đạt yêu cầu chuyên môn của hai mô đun Điện cơ bản (nắm vững định luật Ohm, định luật Kirchhoff, mạch điện xoay chiều, an toàn điện) và Lạnh cơ bản (nắm vững chu trình nhiệt động, cấu tạo máy nén lạnh, thiết bị trao đổi nhiệt).
  • Giảng viên chuyên ngành Điện lạnh - Điện kỹ thuật: Sử dụng làm giáo án chuẩn để tổ chức giảng dạy lý thuyết 135 giờ và quản lý thực hành; sử dụng các bảng tiêu chí đánh giá 36 bước để chấm điểm thi kỹ năng tay nghề và kiểm tra định kỳ.
  • Kỹ thuật viên tại các xí nghiệp cơ điện lạnh: Sử dụng làm cẩm nang tra cứu công thức tính toán quấn dây biến áp, sơ đồ đấu dây động cơ 2 cấp tốc độ, quy trình xác định cực tính động cơ mất ký hiệu đầu dây phục vụ công tác bảo trì, đại tu thiết bị lạnh công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế cho cấp độ đào tạo nào và chuyên ngành gì?
   -> Giáo trình biên soạn cho trình độ Cao đẳng nghề, ngành Vận hành sửa chữa thiết bị lạnh,
      do Trường Cao đẳng Nghề Cần Thơ ban hành năm 2021 với thời lượng 135 giờ.

2. Người học cần đáp ứng điều kiện kiến thức tiên quyết nào trước khi học mô đun này?
   -> Người học bắt buộc phải hoàn thành mô đun Điện cơ bản và Lạnh cơ bản trước khi tham gia
      học mô đun Sửa chữa thiết bị điện động lực hệ thống lạnh (MĐ 13).

3. Giáo trình tập trung vào phạm vi công suất và chủng loại thiết bị máy điện nào?
   -> Trọng tâm bao gồm: Máy biến áp một pha công suất đến 5kVA (cách ly, tự ngẫu, đo lường,
      survolteur, adaptuer) và Động cơ không đồng bộ ba pha/một pha công suất đến 5kW.

4. Điểm khác biệt trong phương pháp tiếp cận của giáo trình so với các tài liệu lý thuyết máy điện chung là gì?
   -> Giáo trình tích hợp trực tiếp bài toán tính toán thiết kế với phiếu đánh giá thực hành xưởng
      chuẩn hóa 36 bước (thang điểm 100) và hệ thống bảng chẩn đoán 8 nhóm pan sự cố thực tế.

5. Có những phương pháp nào được hướng dẫn để xác định cực tính động cơ 3 pha mất dấu đầu dây?
   -> Giáo trình hướng dẫn 2 phương pháp chuẩn: Phương pháp dùng nguồn xoay chiều hạ áp (đo điện áp
      cảm ứng) và Phương pháp dùng nguồn một chiều (dùng pin kết hợp đồng hồ DCmV / mili-Ampe kế DC).

Kết luận

Giáo trình mô đun Sửa chữa thiết bị điện động lực hệ thống lạnh (MĐ 13) của Trường Cao đẳng Nghề Cần Thơ cung cấp cấu trúc kiến thức chuyên môn và kỹ năng thực hành nghề nghiệp chuẩn xác trong lĩnh vực sửa chữa máy điện ứng dụng cho ngành kỹ thuật lạnh. Tài liệu xác lập quy trình tính toán thiết kế, quấn dây, phục hồi máy biến áp dưới 5kVA và động cơ điện dưới 5kW thông qua hệ thống bài toán mẫu và bảng đánh giá định lượng 36 bước.

Lộ trình học tập đề xuất cho người học gồm 3 giai đoạn:

  1. Tiếp cận lý thuyết mạch từ, cấu tạo máy biến áp và hoàn thành kỹ năng tính toán bài toán thuận/nghịch/tự ngẫu (Bài 1).
  2. Nắm vững nguyên lý từ trường quay, phương pháp đảo chiều, điều chỉnh tốc độ, đo cực tính 9/12 đầu dây và kỹ thuật vận hành động cơ 3 pha trên lưới 1 pha (Bài 2).
  3. Hoàn thiện kỹ năng sửa chữa động cơ 1 pha (Bài 3) kết hợp rèn luyện xử lý pan thực tế tại xưởng.

Người học có thể tham khảo thêm các tài liệu máy điện chuyên sâu và tiêu chuẩn an toàn điện công nghiệp được liệt kê trong mục Tài liệu tham khảo (trang 133 của giáo trình) để mở rộng kiến thức chuyên môn.
