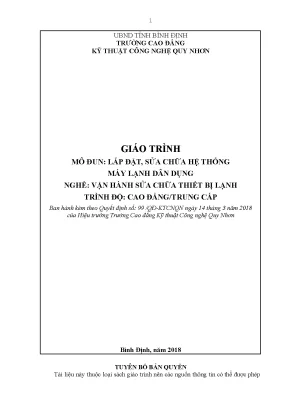

1 UBND TỈNH BÌNH ĐỊNH TRƯỜNG CAO ĐẲNG KỸ THUẬT CÔNG NGHỆ QUY NHƠN GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT, SỬA CHỮA HỆ THỐNG MÁY LẠNH DÂN DỤNG NGHỀ: VẬN HÀNH SỬA CHỮA THIẾT BỊ LẠNH TRÌNH ĐỘ: CAO ĐẲNG/TRUNG CẤP Ban hành kèm theo Quyết định số: 99 /QĐ-KTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn Bình Định, năm 2018 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép 2 dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU 3 Trong những năm gần đây, sự phát triển của các ngành kinh tế ngày càng nhanh, đặc biệt là các ngành kỹ thuật. Trên xu hướng đó thì mục tiêu nâng cao chất lượng đào tạo nghề, nhằm đáp ứng nhu cầu của thị trường lao động kỹ thuật trong giai đoạn hội nhập là việc cần thiết.
Để đáp ứng yêu cầu trên, công tác đào tạo nghề càng được chú trọng và quan tâm nhiều hơn. Trong đó, việc đổi mới nội dung và phương pháp giảng dạy trong các trường Cao Đẳng, Dạy nghề là vô cùng cần thiết. Qua đó, vấn đề đặt ra là cần biên soạn mới tài liệu chuyên môn dành cho sinh viên và đội ngũ công nhân kỹ thuật. Để đáp ứng nhu cầu đó chúng tôi đã biên soạn cuốn tài liệu “Lắp đặt, sửa chữa hệ thống máy lạnh dân dụng” hướng dẫn cho sinh viên học nghề Vận hành, sửa chữa thiết bị lạnh.
Đồng thời cũng là tài liệu tham khảo bổ ích cho đội ngũ công nhân kỹ thuật. Trong quá trình biên soạn giáo trình, tập thể đã tham khảo các giáo trình của các trường Đại học, học viện. Nhóm biên soạn đã hết sức cố gắng để giáo trình đạt được chất lượng tốt nhất. Tuy nhiên, trong quá trình biên soạn không thể tránh khỏi thiếu sót, rất mong nhận được ý kiến đóng góp từ các đồng nghiệp, các bạn đọc để giáo trình được hoàn thiện hơn.
Trân trọng cảm ơn! Quy Nhơn, ngày tháng năm Biên soạn Phan Văn Thảo MỤC LỤC 4 Trang Lời giới thiệu 2 Bài 1: Khảo sát tủ lạnh 6 1. Nguyên lý làm việc của tủ lạnh gia đình 6 1. Cấu tạo tủ lạnh gia đình 7 1. Các thông số kỹ thuật chính của tủ lạnh 16 Bài 2: Lắp đặt, sửa chữa mạch điện tủ lạnh 18 2.
Sửa chữa, thay thế rơ le bảo vệ 18 2. Sửa chữa, thay thế rơ le khởi động 19 2. Sửa chữa, thay thế rơle điều chỉnh nhiệt độ 21 2. Lắp đặt mạch điện tủ lạnh gián tiếp 23 Bài 3: Cân cáp tủ lạnh 29 3.
Cân cáp kín 30 Bài 4: Hút chân không và nạp môi chất 32 4. Thử kín hệ thống 32 4. Hút chân không hệ thống 33 4. Nạp gas hệ thống 34 Bài 5: Bảo dưỡng và sửa chữa tủ lạnh 37 5.
Kiểm tra tình trạng làm việc của tủ lạnh 37 5. Những hư hỏng thông thường, cách sửa chữa 38 5. Bảo dưỡng tủ lạnh 44 Bài 6: Khảo sát máy điều hòa 46 6. Phân loại máy điều hòa 46 6.
Cấu tạo, nguyên lý làm việc máy điều hòa 1 khối 48 6. Cấu tạo, nguyên lý làm việc máy điều hòa 2 khối 51 6. Thực hành phân loại máy điều hòa và nhận biết được từng bộ phận của máy điều hòa…………………………………………………….52 Bài 7: Lắp đặt và sửa chữa mạch điện của máy điều hòa 54 7. Lắp mạch điện của máy điều hòa 1 khối 54 7.
Lắp mạch điện của máy điều hòa 2 khối 56 Bài 8: Lắp đặt máy điều hòa 58 8. Lắp đặt máy điều hòa 1 khối 58 8. Lắp đặt máy điều hòa 2 khối 61 Bài 9: Bảo dưỡng, sửa chữa máy điều hòa 65 9. Bảo dưỡng máy điều hòa 1 khối 65 9.
Bảo dưỡng máy điều hòa 2 khối 66 9. Các nguyên nhân hư hỏng thông thường và cách khắc phục 68 9. Kiểm tra, sửa chữa máy điều hòa 69 TÀI LIỆU THAM KHẢO 72 5 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Lắp đặt, sửa chữa hệ thống máy lạnh dân dụng Mã mô đun: MĐ 16 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: -Vị trí: Mô đun này phải học sau khi đã học xong mô đun bảo dưỡng, sửa chữa bơm quạt máy nén của chương trình. -Tính chất:Là mô đun chuyên môntrong chương trình đào tạo nghề vận hành, sửa chữa thiết bị lạnh.
- Ý nghĩa và vai trò của mô đun: Mô đun này cung cấp các kỹ năng về sửa chữa, bảo dưỡng và thay tủ lạnh và điều hòa không khí gia dụng Mục tiêu mô đun: - Kiến thức: + Trình bày được nguyên lý hoạt động, cấu tạo của tủ lạnh và điều hòa không khí gia dụng + Xác định được các bước cần thiết để thực hiện các công việc lắp đặt, vận hành, bảo dưỡng, sửa chữa tủ lạnh và điều hòa không khí gia dụng. - Kỹ năng: + Xác định được các thông số của hệ thống tủ lạnh và điều hòa không khí gia dụng + Sửa chữa và thay thế được các thiết bị lạnhtrong tủ lạnh và điều hòa không khí gia dụng. + Sửa chữa, bảo dưỡng và thay thế được các thiết bị điện trong tủ lạnh và điều hòa không khí gia dụng +Sử dụngđược các thiết bị phụ trợ - Năng lực tự chủ và trách nhiệm: + Rèn luyện tác phong công nghiệp; chủ động trong công việc; + Đảm bảo an toàn cho người và thiết bị. Nội dung của mô đun: Số Thời gian (giờ) T Tên các bài trong mô đun TS LT TH KT T 1.
Bài 1: Khảo sát tủ lạnh gia đình 09 05 04 0 2. Bài 2: Lắp đặt, sửa chữa mạch điện tủ lạnh 18 03 15 01 3. Bài 3: Cân cáp tủ lạnh 15 03 12 0 4. Bài 4: Nạp gas tủ lạnh 15 03 12 01 5.
Bài 5: Bảo dưỡng và sửa chữa tủ lạnh 15 03 12 0 6. Bài 6: Khảo sát máy điều hòa 09 04 05 0 Bài 7: Lắp đặt và sửa chữa mạch điện của máy điều 7. Bài 8: Lắp đặt máy điều hòa 18 3 15 01 9. Bài 9: Bảo dưỡng, sửa chữa máy điều hòa 18 3 15 0 Cộng 135 30 102 03 6 BÀI 1: KHẢO SÁT TỦ LẠNH GIA ĐÌNH Mã bài: MĐ 16-01 Thời gian: 09 giờ (LT: 02;TH: 02; Tự học: 05) Giới thiệu: Bài học này giới thiệu nguyên lý làm việc, đặc điểm cấu tạo tổng quát của tủ lạnh gia đình Mục tiêu: - Đọc được sơ đồ nguyên lý tủ lạnh - Phân tích và nhận biết được cấu tạo các bộ phận tủ lạnh gia đình - Cẩn thận, chính xác, nghiêm túc.
Nội dung chính: 1. Nguyên lý làm việc của tủ lạnh gia đình 1. Giới thiệu sơ đồ nguyên lý tủ lạnh trực tiếp Hơi tạo thành ở dàn bay hơi được máy nén hút về và nén lên áp suất cao đẩy vào dàn ngưng tụ. Ở dàn ngưng tu, hơi thải nhiệt cho môi trường làm mát (ở đây là không khí) để ngưng tụ lại ở áp suất cao và nhiệt độ cao.
Để đảm bảo dòng nhiệt toả từ thiết bị ngưng tụ vào không khí, nhiệt độ ngưng tụ phải cao hơn nhiệt độ không khí môi trường hàng chục độ. Đoạn đầu của dàn ngưng hơi môi chất chưa hoá lỏng, ở đoạn giữa đã hoá lỏng từng phần và ở đoạn cuối đã hoá lỏng hoàn toàn và được đẩy vào bình chứa. Từ đây, lỏng có áp suất cao và nhiệt độ cao sẽ đi qua van tiết lưu để vào bình bay hơi. Qua van tiết lưu áp suất của môi chất lỏng giảm xuống áp suất bay hơi và nhiệt độ giảm xuống nhiệt độ bay hơi.
Như vậy vòng tuần hoàn môi chất được khép kín. Sơ đồ nguyên lý tủ lạnh trực tiếp. Dàn ngưng tụ; 3. Phin sấy lọc; 4.
Giới thiệu sơ đồ nguyên lý tủ lạnh gián tiếp Hình 1. Sơ đồ nguyên lý tủ lạnh gián tiếp 1. Cấu tạo tủ lạnh gia đình Các thiết bị của hệ thống lạnh tủ lạnh - Máy nén - Dàn ngưng tụ - Dàn bay hơi - Ống mao - Thiết bị đường ống - Các thiết bị đo lường, tự động điều chỉnh và bảo vệ: thermic, rơ le khởi động, rơle nhiệt, … - Môi chất lạnh - Vỏ tủ lạnh - Sơ đồ mạch điện 1. Kiểm tra máy nén a.
Lý thuyết liên quan: * Cấu tạo máy nén tủ lạnh: - Máy nén và động cơ điện đặt trong vỏ hình trụ gồm 2 nửa được hàn kín với nhau. Trục khuỷu được gắn liền với rôto động cơ. - Thân máy nén và xilanh đúc liền thường bằng gang xám để chống mài mòn. - Pittông bằng thép không có séc măng nên đòi hỏi phải gia công chính xác.
- Cơ cấu van hút và đẩy được lắp trong nắp trong của xi lanh tạo thành hai khoang hút và đẩy riêng biệt. - Từ đáy vỏ dầu bôi trơn được dẫn đến các bề mặt ma sát theo hai đường khoan thẳng đứng trên trục lệch tâm từ các rãnh xoắn. Dầu được dẫn lên là do tác dụng của lực ly tâm khi trục quay. - Trong máy nén kín thường người ta sử dụng động cơ điện 1 pha.
- Toàn bộ khối máy nén động cơ được lắp trên 3 gối đỡ lò xo chống rung, trên ống hút và đẩy người ta bố trí các ống tiêu âm. Nắp ngoài xilanh, 10. Ống hút của lốc, 14. Ống đẩy * Nguyên lý hoạt động máy nén tủ lạnh gia đình - Máy nén pittông dùng cơ cấu tay quay thanh truyền biến chuyển động quay của động cơ điện thành chuyển động tịnh tiến qua lại của pittông.
Quá trình hút và nén thực hiện nhờ sự thay đổi thể tích của khoảng giữa pittông và xilanh. - Pittông chuyển động lên xuống trong xilanh. Khi pittông di chuyển từ trên xuống dưới, áp suất trong khoang hút giảm, clapê hút tự động mở ra do chênh lệch áp suất, máy nén thực hiện quá trình hút. Khi pittông đạt điểm chết dưới, quá trình hút kết thúc, pittông đổi hướng chuyển động lên trên thực hiện quá trình nén.
Khi áp suất trong xilanh cao hơn áp suất trong khoang đẩy, clapê đẩy tự động mở ra cho môi chất đi vào khoang đẩy. Quá trình đẩy hơi môi chất kết thúc khi xilanh đạt điểm chết trên. Quá trình hút và nén lại lặp lại. Với tủ lạnh dùng môi chất R12, nhiệt độ sau khi ra khỏi máy nén khoảng trên 800C.
