TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH KẾT CẤU THÉP (BÀI GIẢNG)

Thông tin thư mục:

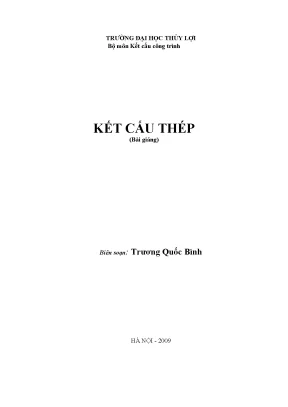

  • Tác phẩm: Kết cấu thép (Bài giảng)
  • Tác giả / Biên soạn: Trương Quốc Bình
  • Đơn vị phát hành: Trường Đại học Thủy Lợi – Bộ môn Kết cấu công trình
  • Năm biên soạn: Hà Nội – 2009

Tổng quan về giáo trình

Giáo trình Kết cấu thép (Bài giảng) do Trương Quốc Bình biên soạn cho Bộ môn Kết cấu công trình – Trường Đại học Thủy Lợi (2009), là tài liệu học phần chuyên ngành phục vụ đào tạo kỹ sư công trình. Tài liệu định hình khối kiến thức cơ sở chuyên nghiệp về tính toán, cấu tạo và kiểm toán các bộ phận kết cấu bằng kim loại, áp dụng trong xây dựng dân dụng, công nghiệp và đặc thù trong các công trình thủy lợi – thủy điện.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học năng lực:

  • Xác định các đặc trưng cơ lý của thép xây dựng và thép định hình.
  • Phân tích và thiết lập các tổ hợp tải trọng theo trạng thái giới hạn (TTGH).
  • Tính toán khả năng chịu lực của các dạng liên kết cơ bản (hàn, bulông).
  • Thiết kế tiết diện và kiểm tra an toàn chịu lực (về cường độ, độ võng, ổn định tổng thể và ổn định cục bộ) cho các cấu kiện chịu uốn (dầm), chịu nén (cột) và chịu kéo/nén dọc trục (dàn).

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận từ phân tố vật liệu, chi tiết liên kết đến các cấu kiện chịu lực không gian. Giáo trình gồm 6 chương lý thuyết kết hợp hệ thống ví dụ tính toán số liệu cụ thể và sơ đồ thuật toán xử lý bài tập kỹ thuật.

Điểm đặc thù của tài liệu là việc gắn liền các bài toán lý thuyết kết cấu thép với các kết cấu chuyên ngành thủy công (như tính toán bản mặt tham gia chịu lực của dầm trong cửa van phẳng và cửa van cung), đồng thời chuẩn hóa các bước tính toán liên kết thông qua các quy trình giải tích rõ ràng.

Nội dung kiến thức cốt lõi

[Chương 1: Cơ sở thiết kế KCT]
  │  (Vật liệu CT3/thép hợp kim, Phương pháp TTGH 1 & 2, Tổ hợp tải trọng)
  ▼
[Chương 2: Liên kết hàn] ───► [Chương 3: Liên kết bulông]
  │  (Hàn đối đầu, hàn góc)        │  (Bulông thường & cường độ cao)
  │  (Kiểm toán M, N, Q)          │  (Chịu cắt, ép mặt, kéo)
  └──────────────┬────────────────┘
                 ▼
[Chương 4: Dầm thép]
  │  (Dầm định hình/dầm ghép, Chiều cao hkt - hmin, Ổn định tổng thể & cục bộ)
  ▼
[Chương 5: Cột thép]
  │  (Cột đặc/cột rỗng nén đúng tâm & lệch tâm, Thanh giằng & bản giằng)
  ▼
[Chương 6: Dàn thép]
     (Thiết kế thanh dàn, Độ mảnh giới hạn, Chiều dài tính toán Lo)

Các chương/chủ đề chính

  • Chương 1: Cơ sở thiết kế kết cấu thép: Trình bày ưu điểm cơ lý của vật liệu thép (tính đồng chất, đẳng hướng, cường độ cao); các chủng loại thép xây dựng gồm thép cacbon (CT2, CT3, CT4, CT5 với thép CT3 phổ biến nhất, giới hạn chảy $\sigma_c = 2400 \text{ daN/cm}^2$, môđun đàn hồi $E = 2,1 \cdot 10^6 \text{ daN/cm}^2$) và thép hợp kim thấp (14T2, 10T2C, 15XCH1D1); quy cách thép định hình (thép bản, thép dải, thép chữ C, thép chữ I). Giới thiệu phương pháp tính toán theo Trạng thái giới hạn 1 (cường độ và ổn định: $\sigma = N/S \le R^*$) và Trạng thái giới hạn 2 (biến dạng và chuyển vị: $f^{tc}/L \le 1/n_o$); phân loại tải trọng tiêu chuẩn ($P^{tc}, q^{tc}$), hệ số tải trọng $n$, tổ hợp lực cơ bản và tổ hợp lực đặc biệt.
  • Chương 2: Liên kết hàn: Bản chất hồ quang điện, que hàn E42 (hàn thép CT3) và E50 (hàn thép hợp kim); phân loại liên kết hàn đối đầu và hàn góc; xác định cường độ tính toán ($R_k^h, R_n^h, R_c^h, R_g^h$); công thức kiểm tra ứng suất pháp $\sigma$ và ứng suất tiếp $\tau$ khi đường hàn chịu lực dọc $N$, lực cắt $Q$, mômen uốn $M$ và tổ hợp chịu lực đồng thời; quy trình 4 bước giải bài toán liên kết hàn.
  • Chương 3: Liên kết bulông: Phân loại bulông thô/thường, bulông tinh và bulông cường độ cao; đường kính tiêu chuẩn $d = 12 \div 22 \text{ mm}$; hai trạng thái chịu lực cơ bản (chịu kéo và chịu cắt + ép mặt); công thức xác định khả năng chịu lực một bulông ($[N]_{bk}, [N]c^b, [N]{em}^b$); phân bố lực tác dụng vào từng bulông khi chịu $N, Q, M$; bố trí bulông song song hoặc so le; quy trình 4 bước kiểm toán liên kết.
  • Chương 4: Dầm thép: Khái niệm dầm chịu uốn; phân loại dầm định hình và dầm ghép tổ hợp; quy trình chọn tiết diện dầm chữ I và kiểm tra độ bền, độ võng, ổn định tổng thể qua hệ số $\phi_d$; xác định đặc trưng hình học dầm có bản mặt chịu lực trong cửa van thủy công (tiết diện chữ [ và chữ I liên hợp); xác định chiều cao nhỏ nhất $h_{min}$ và chiều cao kinh tế $h_{kt} = \sqrt[3]{1,5 \lambda_b W_{yc}}$; kiểm tra ổn định cục bộ bản cánh ($a_1/\delta_c \le 15\sqrt{2100/R}$) và bản bụng theo ứng suất tiếp $\tau$, ứng suất pháp $\sigma$, tương tác $(\sigma/\sigma_{th})^2 + (\tau/\tau_{th})^2 \le m$; tính toán sườn tăng cường và sườn chống gối.
  • Chương 5: Cột thép: Phân loại cột chịu nén đúng tâm và nén lệch tâm; kết cấu cột đặc mặt cắt đều và cột rỗng (dùng bản giằng hoặc thanh giằng); công thức kiểm tra ổn định $\sigma = N/(\phi F) \le R$ với hệ số uốn dọc $\phi$ phụ thuộc độ mảnh $\lambda = L_0/r$; độ mảnh tương đương $\lambda_{tdy}$ của cột rỗng; tính toán lực cắt quy ước $Q = 20 F_{ng}$ (thép thường) hoặc $Q = 40 F_{ng}$ (thép cường độ cao) để thiết kế thanh giằng và bản giằng; kiểm tra ổn định cột nén lệch tâm trong mặt phẳng uốn ($\phi_{ltx}$) và ngoài mặt phẳng uốn ($c\phi_y$).
  • Chương 6: Dàn thép: Nguyên lý thiết kế dàn thép; xác định chiều dài tính toán $L_0$ của thanh nén; chọn tiết diện và kiểm tra độ mảnh giới hạn $\lambda_{gh}$ của thanh cánh và thanh bụng; cấu tạo bản mã và mặt dàn.

Bảng tóm tắt các công thức và điều kiện tính toán cốt lõi

Cấu kiện / Liên kết Trạng thái tính toán Biểu thức kiểm tra / Xác định Ghi chú thông số
Vật liệu thép CT3 Cường độ tính toán ($m=1$) $R = 2100 \text{ daN/cm}^2$
$R_c = 1300 \text{ daN/cm}^2$		 $\sigma_c = 2400 \text{ daN/cm}^2$
$k_o = 0,9$
Mối hàn đối đầu Chịu đồng thời $M, N, Q$ $\sigma_k = |\sigma_M + \sigma_N| \le R_k^h$
$\tau = \tau_Q \le R_c^h$		 $W_h = \delta_h L_h^2 / 6$
$F_h = \delta_h L_h$
Mối hàn góc Chịu đồng thời $M, N, Q$ $\tau_{max} = \sqrt{\tau_Q^2 + (\tau_N + \tau_M)^2} \le m R_g^h$ $F_h = \beta h_h \sum l_h$
$\beta = 0,7$
Liên kết bulông Chịu lực cắt và ép mặt $N_{max} \le [N]c^b = n_c \frac{\pi d^2}{4} R{cb}$
$N_{max} \le [N]{em}^b = d \sum \delta{min} R_{emb}$		 $n_c$: số mặt cắt
$d$: đường kính thân
Dầm thép ghép Chiều cao kinh tế $h_{kt} = \sqrt[3]{1,5 \lambda_b W_{yc}}$ $\lambda_b = h_b/\delta_b = 70 \div 160$
$W_{yc} = M_{max}/R$
Dầm thép ghép Ổn định cục bộ bản bụng $(\frac{\sigma_b}{\sigma_{th}})^2 + (\frac{\tau_b}{\tau_{th}})^2 \le m$ Gia cố sườn đứng khi $h_b/\delta_b > 70\sqrt{2100/R}$
Cột nén đúng tâm Ổn định tổng thể $\sigma = \frac{N}{\phi F} \le R$ $\lambda = L_o/r$, $\phi = f(\lambda)$
$r = \sqrt{J/F}$
Cột rỗng 2 nhánh Độ mảnh tương đương trục ảo $y$ $\lambda_{tdy} = \sqrt{\lambda_y^2 + \lambda_n^2}$ (bản giằng)
$\lambda_{tdy} = \sqrt{\lambda_y^2 + k \frac{F_n}{F_t}}$ (thanh giằng)		 $k = 27 \div 45$
$F_t$: diện tích thanh giằng
Cột nén lệch tâm Ổn định trong mặt phẳng uốn $\sigma = \frac{N}{\phi_{ltx} F} \le R$ $\phi_{ltx} = f(m_1, \lambda_x)$
$m_1 = \eta \cdot \frac{M}{N} \cdot \frac{F}{W_x}$

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng trên 3 trụ cột cơ sở:

  1. Lý thuyết vật liệu và đàn hồi: Phân tích quan hệ ứng suất – biến dạng qua 4 giai đoạn làm việc của thép ($OA$: tỷ lệ bậc nhất, $AB$: phi tuyến, $BC$: chảy dẻo giữ nguyên $\sigma$, $CD$: củng cố đến giới hạn bền), xác lập ứng xử chịu kéo, nén, cắt và xoắn thuần túy của các tiết diện cán nóng và tổ hợp.
  2. Hệ thống nguyên lý Trạng thái giới hạn: Chia tách bài toán thành TTGH 1 (phá hoại cường độ dẻo hoặc mất ổn định hình học) và TTGH 2 (vượt quá giới hạn võng cho phép $1/n_o$).
  3. Khung phân tích ổn định kết cấu: Thiết lập các công thức giải tích cho hiện tượng mất ổn định uốn dọc Euler của cột, ổn định uốn xoắn không gian của dầm ($\phi_d$), mất ổn định cục bộ của bản phẳng chịu nén/cắt theo lý thuyết bản mỏng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nắm vững kỹ thuật tra cứu bảng thép định hình (thép góc, chữ C, chữ I từ số hiệu No.10 đến No.55); xác định các đặc trưng hình học hình học phức tạp ($J_x, W_x, S_x, r_x, J_{\rho h}$); lập bảng tính toán khả năng chịu lực của bulông và đường hàn.
  • Kỹ năng phân tích (Analytical skills): Phân tích sự làm việc đồng thời của hệ liên kết chịu tải lệch tâm; tách biệt và tổng hợp các véc-tơ ứng suất pháp ($\sigma$) và ứng suất tiếp ($\tau$) trong mặt phẳng nguy hiểm; đánh giá điều kiện biên (khớp, ngàm, chiều dài tính toán $L_0 = \mu L$).
  • Kỹ năng thực hành thiết kế (Practical competencies): Tính toán lựa chọn tiết diện tối ưu về mặt kinh tế ($h_{kt}$); bố trí hệ thống sườn tăng cường bản bụng; định cỡ thanh giằng, bản giằng cột rỗng; tính toán kết cấu thép cho công trình thủy lợi.

Phương pháp giảng dạy và học tập

Giáo trình sử dụng phương pháp sư phạm diễn tiến theo logic kỹ thuật: $$\text{Cơ sở vật lý/Cơ học} \longrightarrow \text{Mô hình giải tích} \longrightarrow \text{Quy trình thuật toán} \longrightarrow \text{Bài toán số minh họa} \longrightarrow \text{Bài tập tự giải}$$

Cấu trúc bài tập và ví dụ tính toán

Các ví dụ mẫu trong bài giảng được cung cấp với đầy đủ thông số tải trọng và tiết diện thực tế:

  • Ví dụ kiểm tra dầm: Kiểm toán dầm đơn giản $I\text{No}40$ chịu tải $q^{tc} = 20 \text{ kN/m}$, $n_q = 1,3$, nhịp $L = 6 \text{ m}$, thép CT3 ($R = 2100 \text{ daN/cm}^2$), tính toán đầy đủ $\sigma_{max} = 1235 \text{ daN/cm}^2$, $\tau_{max} = 278 \text{ daN/cm}^2$, độ võng $f^{tc}/L = 1/706 < 1/600$, và phân tích mất ổn định tổng thể khi không có giằng ngang qua hệ số $\alpha$ và $\psi$.
  • Ví dụ liên kết: Bài toán xác định tải trọng giới hạn $P_{max}$ cho liên kết hàn góc chữ L, liên kết đối đầu xiên và liên kết bulông chịu mômen kết hợp lực cắt.
  • Ví dụ thiết kế cột: Tính toán cột rỗng ghép 2 thép chữ $[ \text{No}33$ chịu lực nén $N = 1650 \text{ kN}$, chiều cao $H = 8 \text{ m}$, xác định chính xác khoảng cách tim hai nhánh $C = 26,8 \text{ cm}$ và kiểm tra thanh giằng thép góc $L50\times 5$.

Hướng dẫn tự học và kiểm tra đánh giá

Tài liệu cung cấp các thuật toán tổng kết cuối Chương 2 và Chương 3 giúp người học chuẩn hóa quy trình làm bài:

  1. Bước 1: Xác định loại liên kết, vẽ diện tích tính toán $F_h$ (hoặc xác định số lượng bulông $n_b$), tính tọa độ trọng tâm và các đặc trưng hình học ($W_h, J_h$).
  2. Bước 2: Lập phương trình cân bằng tĩnh học ($\sum X = 0, \sum Y = 0, \sum M_O = 0$) để tìm nội lực tác dụng $M, N, Q$.
  3. Bước 3: Tính toán ứng suất thành phần (hoặc lực tác dụng lên 1 bulông do từng thành phần nội lực $N_N, N_Q, N_M$).
  4. Bước 4: Tổng hợp ứng suất véc-tơ tại các điểm nguy hiểm nhất và so sánh với cường độ tính toán ($m R_g^h, [N]_{min}^b$).

Việc đánh giá kết quả học tập được thực hiện thông qua khả năng thiết lập sơ đồ tính, mức độ chính xác của các bước số trị và tính hợp lý khi chọn kích thước kết cấu theo quy phạm.

Điểm nổi bật và ứng dụng thực tế

Tài liệu thể hiện các đặc trưng chuyên ngành rõ rệt thông qua việc tích hợp tiêu chuẩn kỹ thuật và ứng dụng công trình thủy lợi:

                  ┌──────────────────────────────────────────────────────────┐
                  │ BÀI GIẢNG KẾT CẤU THÉP - ĐẠI HỌC THỦY LỢI (2009)          │
                  └────────────────────────────┬─────────────────────────────┘
                                               │
             ┌─────────────────────────────────┴─────────────────────────────────┐
             ▼                                                                   ▼
┌─────────────────────────────────────────┐         ┌───────────────────────────────────────────┐
│     ĐẶC TRƯNG CHUYÊN NGÀNH THỦY CÔNG    │         │     HỆ THỐNG TIÊU CHUẨN KỸ THUẬT GỐC      │
├─────────────────────────────────────────┤         ├───────────────────────────────────────────┤
│ • Tính dầm chữ C & I có bản mặt liên    │         │ • Hệ đơn vị kỹ thuật: daN, daN/cm², kN    │
│   hợp chịu lực (Cửa van phẳng, van cung)│         │ • Mác thép CT3 (R=2100), CT5, thép hợp kim│
│ • Kiểm toán kết cấu chịu áp lực nước    │         │ • Que hàn E42, E50 theo TCVN              │
│ • Chiều cao kinh tế hkt chống uốn sâu   │         │ • Bu lông cấp chính xác thô, tinh & CĐC   │
└─────────────────────────────────────────┘         └───────────────────────────────────────────┘
  • Ứng dụng trong công trình thủy lợi: Trình bày chi tiết phương pháp xác định trục trung hòa và mômen quán tính $J_x$ của tiết diện dầm chữ $[$ (ví dụ $[ \text{No}22a$) và dầm chữ I kết hợp với bản mặt tôn dày $8 \text{ mm}$, bề rộng tham gia chịu lực $b_c = 800 \div 1200 \text{ mm}$. Đây là bài toán cơ sở trong thiết kế dầm chính của cửa van phẳng và cửa van cung chịu áp lực nước lớn.
  • Chuẩn hóa công thức thực nghiệm: Cung cấp các công thức tính nhanh phục vụ thiết kế: công thức chiều cao kinh tế dầm ghép $h_{kt}$, hệ số $K_o$ xác định ứng suất pháp tới hạn $\sigma_{th}$ của bản bụng dựa trên liên kết cánh-bụng ($\gamma = C \frac{b_c}{h_b} (\frac{\delta_c}{\delta_b})^3$), bảng tra hệ số uốn dọc $\mu$ cho cột khung biên có chân ngàm hoặc chân khớp.
  • Tính đồng bộ quy chuẩn: Sử dụng hệ thống chỉ tiêu mác thép (CT3, CT5, 14T2, 10T2C), que hàn (E42, E50) và quy chuẩn tính toán liên kết theo trạng thái giới hạn tương thích với các tiêu chuẩn thiết kế kết cấu thép giai đoạn 2009.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Giáo trình được biên soạn trực tiếp cho sinh viên năm thứ 3 và năm thứ 4 các ngành Kỹ thuật Công trình Thủy, Xây dựng Thủy lợi – Thủy điện, Kỹ thuật Công trình Biển, Công trình Cảng – Đường thủy, Xây dựng Dân dụng & Công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành gồm: Sức bền vật liệu (tính toán ứng suất, mômen quán tính, chuyển vị), Cơ học kết cấu (xác định nội lực hệ thanh, khung phẳng, dàn phẳng), và Vật liệu xây dựng (tính chất cơ lý kim loại).
  • Giảng viên: Sử dụng làm đề cương bài giảng chuẩn, tài liệu tham chiếu biên soạn ngân hàng câu hỏi thi, đề bài tập lớn và hướng dẫn Đồ án môn học Kết cấu thép.
  • Tự học và tra cứu kỹ thuật: Tài liệu phục vụ kỹ sư công trình tại các ban quản lý dự án thủy lợi, công ty tư vấn thiết kế công trình thủy trợ giúp tra cứu nhanh công thức kiểm toán liên kết hàn/bulông và ổn định bản mỏng.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với những đối tượng học tập nào?

Tài liệu phục vụ sinh viên khối ngành kỹ thuật công trình (xây dựng, thủy lợi, thủy điện) từ năm thứ 3, đồng thời là tài liệu tra cứu cơ bản cho kỹ sư thiết kế kết cấu thép công trình dân dụng và công trình thủy lợi.

2. Cần trang bị những kiến thức nền tảng nào trước khi học giáo trình?

Người học cần nắm vững lý thuyết Sức bền vật liệu (ứng suất $\sigma, \tau$, môđun chống uốn $W$, mômen quán tính $J$), Cơ học kết cấu (vẽ biểu đồ nội lực $M, N, Q$, tính hệ thanh chịu lực) và Toán học giải tích (giải hệ phương trình, tích phân/đạo hàm tìm cực trị).

3. Điểm đặc thù của giáo trình này so với các tài liệu Kết cấu thép thông thường là gì?

Giáo trình tích hợp bài toán tính toán tiết diện dầm có xét đến sự tham gia chịu lực của bản mặt thép (tấm tôn thành) trong các kết cấu cửa van thủy công (cửa van phẳng, cửa van cung), và chuẩn hóa quy trình giải bài tập liên kết hàn/bulông thành thuật toán 4 bước chi tiết.

4. Làm sao để tự học và giải các bài tập tính toán trong bài giảng hiệu quả?

Cần tuân thủ trình tự 4 bước được tác giả tổng kết ở cuối mỗi chương:

  1. Xác định mặt cắt và đặc trưng hình học;
  2. Thiết lập phương trình cân bằng nội lực;
  3. Tính ứng suất thành phần;
  4. Tổng hợp véc-tơ ứng suất để kiểm tra theo cường độ tính toán hoặc tìm tải trọng cho phép $P_{max}$.

5. Giáo trình có cung cấp các bảng tra cứu và dữ liệu quy chuẩn kèm theo không?

Có. Giáo trình tích hợp các bảng cường độ tính toán thép ($R, R_c$), cường độ mối hàn ($R^h$), cường độ bulông ($R^b$), bảng tra hệ số uốn dọc ($\phi$), hệ số $\psi, \alpha$ kiểm tra ổn định dầm, bảng tra hệ số chiều dài tính toán $\mu$ của cột khung, và thông số hình học thép định hình.

Kết luận

Bài giảng Kết cấu thép (Trương Quốc Bình, Đại học Thủy Lợi, 2009) là tài liệu học thuật tổng hợp cô đọng toàn bộ lý thuyết thiết kế cấu kiện kim loại theo phương pháp trạng thái giới hạn. Với cách trình bày đi từ cơ lý thuyết vật liệu, nguyên lý liên kết (hàn, bulông) đến cấu kiện hoàn chỉnh (dầm, cột, dàn) và các bài toán thủy công đặc thù, tài liệu cung cấp khung kiến thức giải tích phục vụ trực tiếp cho việc học tập, làm đồ án môn học và nghiên cứu kết cấu công trình.
