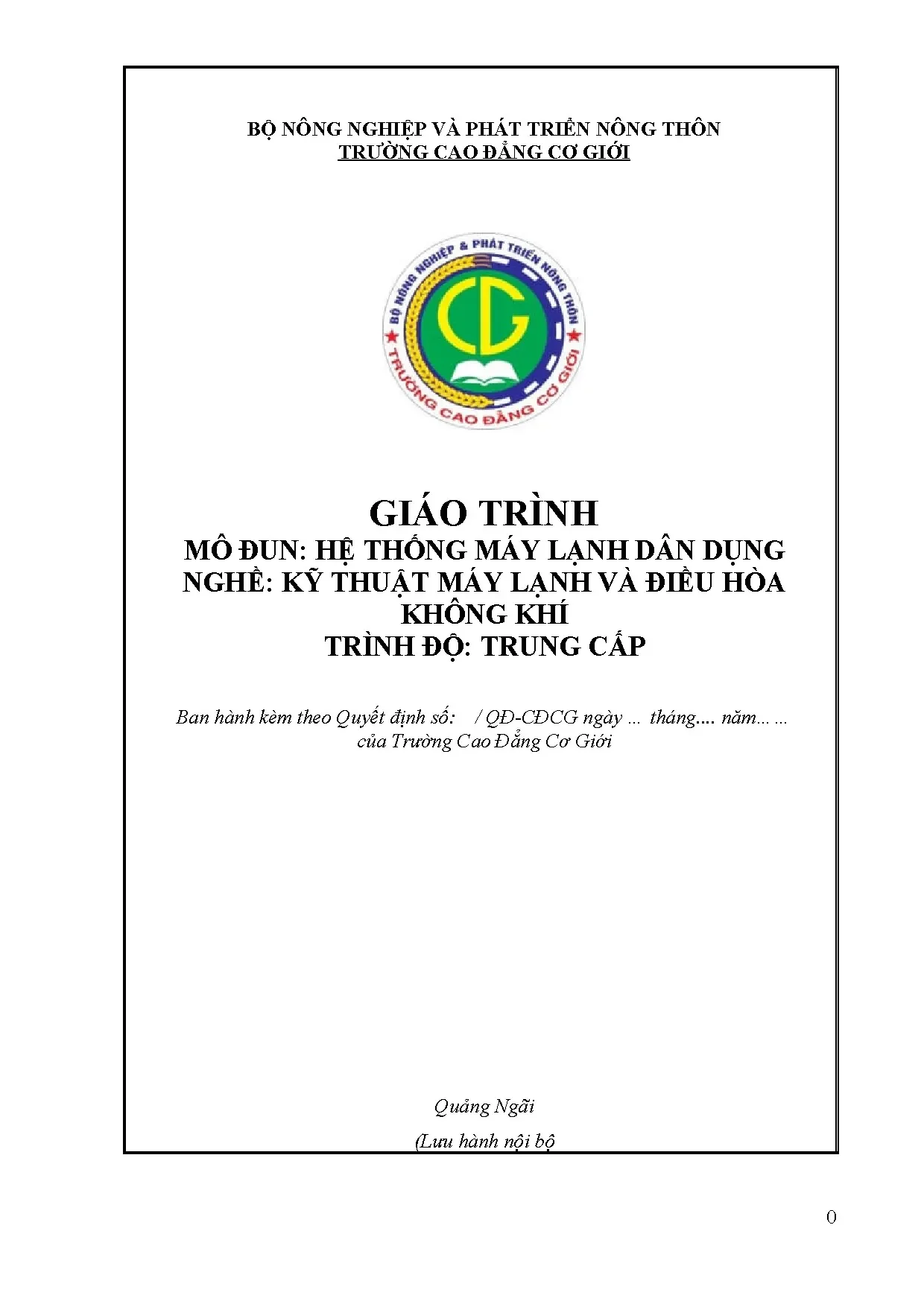

Giáo Trình Hệ Thống Máy Lạnh Dân Dụng: Kỹ Thuật Máy Lạnh và Điều Hòa Không Khí

Giáo trình kỹ thuật về hệ thống máy lạnh dân dụng nghề kỹ thuật máy lạnh và điều hòa không khí trung cấp, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ

• Trường học: Trường Cao Đẳng Cơ Giới Quảng Ngãi
• Chuyên ngành: Kỹ Thuật Máy Lạnh và Điều Hòa Không Khí
• Đề tài: Giáo Trình Hệ Thống Máy Lạnh Dân Dụng
• Loại tài liệu: Giáo trình
• Địa điểm: Quảng Ngãi

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: KHẢO SÁT TỦ LẠNH. MÁY LẠNH DÂN DỤNG. MÁY LẠNH THƯƠNG NGHIỆP
• 2. BÀI 2: VẬN HÀNH CỦA TỦ LẠNH. CÁC THÔNG SỐ KỸ THUẬT CHÍNH. ĐẶC TRƯNG CÔNG SUẤT ĐỘNG CƠ VÀ DUNG TÍCH TỦ
• 3. BÀI 3: BẢO DƯỠNG TỦ LẠNH. KIỂM TRA HỆ THỐNG LẠNH. LÀM SẠCH CÁC THIẾT BỊ TRAO ĐỔI NHIỆT. BẢO DƯỠNG QUẠT. KIỂM TRA LƯỢNG GAS TRONG MÁY. QUI TRÌNH THỰC HIỆN
• 4. BÀI 4: XÁC ĐỊNH CỰC TÍNH CỦA BỘ DÂY SATO CỦA MÁY NÉN KÍN (S, C, R). SƠ ĐỒ KHỞI ĐỘNG ĐỘNG CƠ TỦ LẠNH. QUI TRÌNH THỰC HIỆN
• 5. BÀI 5: KIỂM TRA MÁY NÉN KÍN (MÁY NÉN TỦ LẠNH). SƠ ĐỒ KHỞI ĐỘNG ĐỘNG CƠ TỦ LẠNH. THIẾT BỊ, DỤNG CỤ, VẬT TƯ. QUI TRÌNH THỰC HIỆN
• 6. BÀI 6: THỬ KÍN HỆ THỐNG LẠNH TỦ LẠNH. THỬ KÍN HỆ THỐNG. QUI TRÌNH THỰC HIỆN
• 7. BÀI 7: HÚT CHÂN KHÔNG VÀ NẠP GAS. THỬ KÍN HỆ THỐNG
• 8. BÀI 8: THAY ỐNG MAO
• 9. BÀI 9: THAY PHIN SẤY LỌC. XÁC ĐỊNH NGUYÊN NHÂN HƯ HỎNG. SỬA CHỮA HỆ THỐNG LẠNH. QUI TRÌNH THỰC HIỆN
• 10. BÀI 10: KHẢO SÁT ĐẶC TÍNH MANG TẢI CỦA TỦ LẠNH. CÁC THÔNG SỐ KỸ THUẬT CHÍNH. ĐẶC TRƯNG CÔNG SUẤT ĐỘNG CƠ VÀ DUNG TÍCH TỦ. CHỈ TIÊU NHIỆT ĐỘ. HỆ SỐ THỜI GIAN LÀM VIỆC. CHỈ TIÊU TIÊU THỤ ĐIỆN
• 11. BÀI 11: KHẢO SÁT ẢNH HƯỞNG ÁP SUẤT CÂN TIA ĐẾN NĂNG SUẤT LẠNH TỦ LẠNH. CÁC THÔNG SỐ KỸ THUẬT CHÍNH. ĐẶC TRƯNG CÔNG SUẤT ĐỘNG CƠ VÀ DUNG TÍCH TỦ. CHỈ TIÊU NHIỆT ĐỘ. HỆ SỐ THỜI GIAN LÀM VIỆC. CHỈ TIÊU TIÊU THỤ ĐIỆN
• 12. BÀI 12: KIỂM TRA, XÁC ĐỊNH HƯ HỎNG THƯỜNG GẶP CỦA TỦ LẠNH. KIỂM TRA TÌNH TRẠNG LÀM VIỆC CỦA TỦ LẠNH
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Hệ Thống Máy Lạnh Dân Dụng

Giáo trình "Hệ thống máy lạnh dân dụng" được biên soạn nhằm cung cấp kiến thức cơ bản về kỹ thuật máy lạnh và điều hòa không khí cho sinh viên ngành Kỹ thuật máy lạnh. Tài liệu này không chỉ phục vụ cho việc giảng dạy mà còn là nguồn tham khảo quý giá cho các sinh viên ngành khác. Với thời lượng đào tạo 120 giờ, giáo trình giúp người học nắm vững nguyên lý hoạt động và ứng dụng của các hệ thống lạnh trong thực tế.

1.1. Mục tiêu và nội dung chính của giáo trình

Giáo trình tập trung vào việc trình bày nguyên lý hoạt động, phân loại và ứng dụng của máy lạnh dân dụng. Nội dung bao gồm các khái niệm cơ bản, cấu tạo và cách vận hành của các thiết bị lạnh.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này chủ yếu dành cho sinh viên ngành Kỹ thuật máy lạnh và điều hòa không khí, nhưng cũng có thể được sử dụng bởi các sinh viên ngành khác để nâng cao kiến thức về công nghệ điều hòa.

II. Thách thức trong việc học và ứng dụng kỹ thuật máy lạnh

Việc học và ứng dụng kỹ thuật máy lạnh không chỉ đơn thuần là lý thuyết mà còn đòi hỏi thực hành và kinh nghiệm thực tế. Các thách thức bao gồm việc hiểu rõ nguyên lý hoạt động của các thiết bị, cũng như khả năng xử lý sự cố khi gặp phải. Đặc biệt, việc bảo trì và sửa chữa các thiết bị lạnh là một kỹ năng quan trọng mà sinh viên cần nắm vững.

2.1. Những khó khăn trong việc bảo trì máy lạnh

Bảo trì máy lạnh đòi hỏi người kỹ thuật viên phải có kiến thức sâu rộng về các thiết bị và quy trình làm việc. Việc thiếu kinh nghiệm có thể dẫn đến những sai sót trong quá trình bảo trì.

2.2. Các vấn đề thường gặp trong hệ thống lạnh

Các vấn đề như rò rỉ gas, hỏng hóc thiết bị và hiệu suất làm lạnh kém là những thách thức phổ biến mà người học cần phải đối mặt và tìm cách khắc phục.

III. Phương pháp học hiệu quả trong kỹ thuật máy lạnh

Để nắm vững kiến thức về hệ thống máy lạnh, sinh viên cần áp dụng các phương pháp học tập hiệu quả. Việc kết hợp giữa lý thuyết và thực hành là rất quan trọng. Học viên nên tham gia các buổi thực hành để có thể áp dụng kiến thức vào thực tế.

3.1. Học lý thuyết qua giáo trình và tài liệu tham khảo

Việc đọc và nghiên cứu giáo trình là bước đầu tiên để hiểu rõ về công nghệ điều hòa. Tài liệu tham khảo cũng giúp sinh viên mở rộng kiến thức và cập nhật thông tin mới.

3.2. Thực hành tại các xưởng thực tập

Thực hành tại các xưởng giúp sinh viên áp dụng lý thuyết vào thực tế, từ đó nâng cao kỹ năng và khả năng xử lý tình huống trong công việc.

IV. Ứng dụng thực tiễn của hệ thống máy lạnh dân dụng

Hệ thống máy lạnh dân dụng có vai trò quan trọng trong đời sống hàng ngày. Chúng không chỉ giúp bảo quản thực phẩm mà còn tạo ra môi trường sống thoải mái cho con người. Việc hiểu rõ ứng dụng của các thiết bị lạnh sẽ giúp sinh viên có cái nhìn tổng quan hơn về ngành nghề này.

4.1. Vai trò của máy lạnh trong bảo quản thực phẩm

Máy lạnh giúp kéo dài thời gian bảo quản thực phẩm, từ đó giảm thiểu lãng phí và đảm bảo an toàn thực phẩm cho người tiêu dùng.

4.2. Ứng dụng trong các lĩnh vực khác

Ngoài việc bảo quản thực phẩm, máy lạnh còn được ứng dụng trong các lĩnh vực như y tế, công nghiệp và thương mại, góp phần nâng cao hiệu quả công việc.

V. Kết luận và tương lai của kỹ thuật máy lạnh

Kỹ thuật máy lạnh đang ngày càng phát triển với sự xuất hiện của các công nghệ mới. Việc nắm vững kiến thức và kỹ năng trong lĩnh vực này sẽ giúp sinh viên có nhiều cơ hội việc làm trong tương lai. Đầu tư vào giáo dục và đào tạo là chìa khóa để phát triển nghề nghiệp trong ngành kỹ thuật máy lạnh.

5.1. Xu hướng phát triển của công nghệ lạnh

Công nghệ lạnh đang chuyển mình với sự phát triển của các thiết bị tiết kiệm năng lượng và thân thiện với môi trường, mở ra nhiều cơ hội cho người học.

5.2. Cơ hội nghề nghiệp trong ngành kỹ thuật máy lạnh

Ngành kỹ thuật máy lạnh đang có nhu cầu cao về nhân lực, đặc biệt là trong các lĩnh vực bảo trì và sửa chữa thiết bị lạnh, tạo ra nhiều cơ hội việc làm cho sinh viên.

Nội dung chính

Giáo trình Mô đun: Hệ thống máy lạnh dân dụng (MĐ 18) – Kỹ thuật máy lạnh và điều hòa không khí

Tổng quan về giáo trình

Giáo trình Hệ thống máy lạnh dân dụng (Mã mô đun: MĐ 18) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Trung cấp nghề Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành lưu hành nội bộ theo quyết định của Hiệu trưởng nhà trường. Trong cấu trúc chương trình khung gồm 80 tín chỉ (1900 giờ), mô đun MĐ 18 được bố trí giảng dạy ở giai đoạn chuyên môn ngành nghề sau khi người học đã hoàn thành các mô đun cơ sở như: Cơ sở kỹ thuật nhiệt - lạnh và điều hòa không khí (MH 09), Vật liệu điện lạnh (MH 10), Máy điện (MĐ 12), Trang bị điện hệ thống lạnh (MĐ 13), Thực tập gò – hàn (MĐ 14) và Lạnh cơ bản (MĐ 17).

Mô đun có thời lượng 120 giờ (tương đương 4 tín chỉ), trong đó bao gồm 13 giờ lý thuyết, 103 giờ thực hành và 4 giờ kiểm tra định kỳ/kết thúc. Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho học viên hệ thống chuẩn đầu ra toàn diện:

• Chuẩn kiến thức: Trình bày nguyên lý hoạt động, phân loại và phạm vi ứng dụng của tủ lạnh gia đình, thiết bị lạnh thương nghiệp (A1); đọc và phân tích sơ đồ mạch điện điều khiển của hệ thống lạnh trực tiếp và gián tiếp (A2).
• Chuẩn kỹ năng: Xác định các thông số vận hành bình thường (B1); sửa chữa, thay thế các thiết bị nhiệt như dàn nóng, dàn lạnh, phin sấy lọc, máy nén kín (B2, B3); thực hiện thành thạo thao tác tháo lắp thiết bị rời, thử kín bằng áp lực, hút chân không và nạp môi chất lạnh cho hệ thống tủ lạnh gia đình (B4).
• Năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, phương pháp làm việc khoa học, tuân thủ nghiêm ngặt quy trình kỹ thuật và quy chuẩn an toàn lao động, an toàn điện - áp suất (C1).

Tài liệu được cấu trúc theo mô hình đào tạo tích hợp mô đun (module-based learning), kết hợp giữa lý thuyết cấu tạo, nguyên lý nhiệt động học với các bài tập thực hành thao tác trực tiếp trên thiết bị thực tế và mô hình cắt bổ.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 12 bài học được sắp xếp theo trình tự logic từ khảo sát, phân tích thông số kỹ thuật đến vận hành, bảo dưỡng, sửa chữa cơ bản và nâng cao:

• Bài 1: Khảo sát tủ lạnh (2 giờ: 1 LT, 1 TH): Phân loại máy lạnh dân dụng thành 2 nhóm chính: tủ lạnh làm lạnh trực tiếp (đối lưu tự nhiên) và tủ lạnh làm lạnh gián tiếp (đối lưu cưỡng bức nhờ quạt); khảo sát máy lạnh thương nghiệp (tủ đông, tủ kết đông, quầy kính lạnh); tìm hiểu cấu tạo và nguyên lý chu trình nhiệt động của 4 thiết bị chính (máy nén, dàn ngưng tụ, ống mao, dàn bay hơi).
• Bài 2: Vận hành của tủ lạnh (2 giờ: 1 LT, 1 TH): Khảo sát các thông số kỹ thuật (dung tích hữu ích 40–800 lít, phân cấp sao nhiệt độ từ 1 sao $-6^\circ\text{C}$ đến 4 sao $-24^\circ\text{C}$); xác định đặc trưng công suất động cơ theo dung tích của hãng Danfoss; thiết lập công thức tính hệ số thời gian làm việc $b = \tau_{lv} / \tau_{ck}$ và phân tích các chỉ tiêu tiêu thụ điện năng.
• Bài 3: Bảo dưỡng tủ lạnh (15 giờ: 1 LT, 14 TH): Quy trình kiểm tra độ rung, ồn, cách nhiệt bảo ôn, bề mặt dàn trao đổi nhiệt, hệ thống quạt đối lưu và kỹ thuật đo kiểm áp suất hút/đẩy để xác định lượng gas.
• Bài 4: Xác định cực tính của bộ dây stato của máy nén kín (S, C, R) (17 giờ: 1 LT, 15 TH, 1 KT): Kỹ thuật đo điện trở giữa 3 đầu chân cực để phân biệt chân chung (Common - C), chân chạy (Run - R) và chân khởi động (Start - S) của động cơ máy nén một pha.
• Bài 5: Kiểm tra máy nén kín (máy nén tủ lạnh) (20 giờ: 1 LT, 18 TH, 1 KT): Kiểm tra độ cách điện ($R_{cđ} \ge 5\text{ M}\Omega$), thử áp suất nén phần cơ bằng áp kế đến 40 bar (đánh giá: $A > 32\text{ bar}$ là rất tốt; $21 - 32\text{ bar}$ là tốt; $A < 17\text{ bar}$ là yếu); kỹ thuật thử độ kín clape hút/đẩy; quy trình cưa bổ máy nén piston, tháo lắp chi tiết cơ khí và nạp dầu bôi trơn.
• Bài 6: Thử kín hệ thống lạnh tủ lạnh (10 giờ: 1 LT, 9 TH): Phương pháp thử kín bằng khí nitơ ở các cấp áp suất 150 psi và nâng lên 200 psi; nhận biết chỗ xì hở bằng bọt xà phòng hoặc nhúng bể nước.
• Bài 7: Hút chân không và nạp gas (10 giờ: 1 LT, 9 TH): Quy trình đuổi khí, nối đồng hồ ba dây, hút chân không đạt độ sâu yêu cầu và nạp môi chất lạnh R134a theo định lượng.
• Bài 8: Thay ống mao (10 giờ: 1 LT, 9 TH): Cấu tạo ống mao đường kính $0{,}6 - 2\text{ mm}$, dài $0{,}5 - 5\text{ m}$; nguyên lý chọn tiết diện và xác định chiều dài ống mao để cân cáp hệ thống.
• Bài 9: Thay phin sấy lọc (5 giờ: 1 LT, 4 TH): Nhiệm vụ hút ẩm (hạt silicagel hoặc zeolit), lọc cặn bẩn; kỹ thuật lắp đặt phin sấy lọc theo chiều đứng hoặc nghiêng hướng từ trên xuống trước ống mao.
• Bài 10: Khảo sát đặc tính mang tải của tủ lạnh (5 giờ: 1 LT, 4 TH): Đánh giá sự thay đổi nhiệt độ, chu kỳ đóng cắt thermostat và mức tiêu thụ điện khi thay đổi lượng thực phẩm bảo quản.
• Bài 11: Khảo sát ảnh hưởng áp suất cân tia đến năng suất lạnh tủ lạnh (12 giờ: 2 LT, 9 TH, 1 KT): Phân tích tương quan giữa trở lực tiết lưu, áp suất bay hơi và năng suất lạnh.
• Bài 12: Kiểm tra, xác định hư hỏng thường gặp của tủ lạnh (12 giờ: 1 LT, 10 TH, 1 KT): Nhận diện các hiện tượng tắc ẩm, tắc bẩn, rò rỉ môi chất, máy nén quá nhiệt hoặc hư hỏng rơ le khởi động/bảo vệ.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và vận dụng các nguyên lý nhiệt kỹ thuật và điện kỹ thuật chuyên ngành:

• Chu trình nhiệt động lực học máy lạnh nén hơi: Khí môi chất áp suất thấp được máy nén hút và nén lên áp suất cao, nhiệt độ cao đưa vào dàn ngưng; tại đây môi chất nhả nhiệt cho không khí để ngưng tụ thành lỏng; lỏng qua phin sấy lọc và ống mao giảm áp thành hỗn hợp lỏng - hơi áp suất thấp đi vào dàn bay hơi; tại dàn bay hơi môi chất sôi thu nhiệt của môi trường cần làm lạnh để hóa hơi khép kín chu trình.
• Nguyên lý cân bằng nhiệt và trao đổi nhiệt: Đối lưu tự nhiên (dàn lạnh tĩnh) và đối lưu cưỡng bức (dàn quạt No Frost); nguyên lý trút nhiệt qua bề mặt vỏ tủ.
• Cơ sở điều khiển và bảo vệ mạch điện: Nguyên lý đóng/ngắt của bộ cảm biến nhiệt độ (thermostat), rơ le nhiệt bảo vệ (thermic), rơ le khởi động (dòng điện/bán dẫn), timer định thời xả đá, điện trở sưởi kính/sưởi cửa và cảm biến âm (sò lạnh)/cảm biến dương (sò nóng).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các trang thiết bị đo lường chuyên dụng: đồng hồ vạn năng, Megaohm kế đo cách điện, ampe kìm đo dòng làm việc, bộ đồng hồ nạp gas ba dây, bộ nong - loe - uốn ống đồng, bộ hàn hơi oxy - gas / oxy - axetylen.
• Kỹ năng phân tích và chẩn đoán (Analytical skills): Phân tích sơ đồ mạch điện phức hợp; đọc hiểu các thông số kỹ thuật ghi trên nhãn mác máy nén; tính toán hệ số chu kỳ $b$; chẩn đoán chính xác nguyên nhân dẫn đến sự cố suy giảm năng suất lạnh (tắc ẩm, thiếu gas, hở clape máy nén).
• Kỹ năng thực hành chuyên sâu (Practical competencies): Gia công uốn/nong/hàn nối đường ống đồng; cưa bổ vỏ máy nén piston kín, phục hồi chi tiết cơ khí bên trong; thay dầu bôi trơn đúng chủng loại và dung tích; quy trình nén áp suất nitơ để thử kín và định lượng nạp gas R134a.

---

Phương pháp giảng dạy và học tập

Giáo trình áp dụng triệt để phương pháp giảng dạy tích hợp trong đào tạo nghề:

Phương pháp sư phạm và tổ chức học tập

• Đối với người dạy: Sử dụng phương pháp dạy học tích cực (nêu vấn đề, phân tích sơ đồ nguyên lý ngắn gọn, tổ chức thảo luận nhóm). Trong các giờ thực hành, giảng viên thực hiện thao tác mẫu chuẩn xác, hướng dẫn an toàn lao động, giám sát từng bước thực hiện và sửa sai trực tiếp cho học viên tại xưởng.
• Đối với người học: Thực hiện quy trình tự học kết hợp làm việc nhóm (mỗi nhóm 2–4 học viên trên 1 tủ lạnh hoặc máy nén). Học viên chuẩn bị bài trước khi đến lớp, đọc tài liệu tham khảo, chủ động thảo luận và ghi chép chi tiết các thông số đo đạc vào nhật ký thực hành.

Phương pháp kiểm tra và đánh giá kết quả

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

Thành phần đánh giá	Phương pháp kiểm tra	Trọng số	Chuẩn đầu ra đánh giá	Thời điểm thực hiện
Kiểm tra thường xuyên	Hỏi miệng, viết tự luận, trắc nghiệm, báo cáo nhóm	40% (kết hợp với ĐK)	A1, C1	Sau 20 giờ đào tạo (1 cột điểm)
Kiểm tra định kỳ	Viết lý thuyết và thao tác thực hành trực tiếp	(Hệ số 2)	A2, B1, C1	Sau 60 giờ đào tạo (3 cột điểm)
Thi kết thúc môn học	Vấn đáp và thực hành tổng hợp trên mô hình	60%	A1, A2, B1, B2, C1	Sau khi hoàn thành 120 giờ

Lưu ý về quy chế tính điểm và điều kiện thi:

• Điểm đánh giá chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.
• Học viên phải tham dự tối thiểu 70% thời lượng các giờ giảng tích hợp; trường hợp vắng quá 30% thời lượng phải đăng ký học lại mô đun.

---

Điểm nổi bật và cập nhật

• Cấu trúc thực hành chuyên sâu: Với 103 giờ thực hành trên tổng số 120 giờ (chiếm 85,8% thời lượng), giáo trình tập trung tối đa vào kỹ năng thao tác tay nghề thực tế, vượt trội so với các giáo trình thuần lý thuyết nhiệt động lực học.
• Quy trình cưa bổ và phục hồi máy nén kín: Hướng dẫn chi tiết từng bước kỹ thuật cơ khí chính xác: xả dầu qua đường hút, cưa cắt vỏ thép dọc theo đường hàn nguyên bản, kiểm tra lá van clape hút - đẩy, kiểm tra bạc trục - tay biên - piston - xi lanh, quy trình nạp dầu bôi trơn theo công thức bổ sung $+1/5$ lượng dầu ban đầu.
• Tích hợp dữ liệu công nghiệp tiêu chuẩn: Sử dụng bảng tra cứu đặc trưng công suất động cơ máy nén (từ 1/12 HP đến 1/6 HP) tương ứng với dung tích tủ lạnh (100L đến 250L) từ hãng Danfoss (Đan Mạch); chuẩn hóa bảng thông số nhiệt độ bảo quản thực phẩm chuyên dụng (rau quả $3 - 6^\circ\text{C}$, bánh ngọt $1 - 3^\circ\text{C}$, bảo quản đông $-19$ đến $-23^\circ\text{C}$).
• Kế thừa tài liệu học thuật chuẩn mực: Nội dung giáo trình được biên soạn dựa trên sự kế thừa và tham khảo các tài liệu chuyên ngành uy tín trong nước:
  1. Hà Đăng Trung, Nguyễn Quân (1993), Giáo trình thông gió và điều tiết không khí, Trường Đại học Bách khoa Hà Nội.
  2. Hà Đăng Trung, Nguyễn Quân (1997), Cơ sở kỹ thuật điều hòa không khí, NXB Khoa học và Kỹ thuật, Hà Nội.
  3. Lê Chí Hiệp (1998), Kỹ thuật điều hòa không khí, NXB Khoa học và Kỹ thuật, Hà Nội.
  4. Trần Ngọc Chấn (1998), Kỹ thuật thông gió, NXB Xây dựng, Hà Nội.

---

Đối tượng sử dụng giáo trình

• Học sinh, sinh viên: Đối tượng chính là học viên theo học trình độ Trung cấp và Cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu cũng được sử dụng làm học liệu cơ sở cho sinh viên các ngành kỹ thuật liên quan (Điện công nghiệp, Cơ điện tử, Công nghệ nhiệt).
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần đại cương và mô đun cơ sở nghề: MH 07 (Vẽ kỹ thuật), MH 08 (Cơ sở kỹ thuật điện), MH 09 (Cơ sở kỹ thuật nhiệt - lạnh và ĐHKK), MH 10 (Vật liệu điện lạnh), MH 11 (An toàn lao động và vệ sinh công nghiệp), MĐ 12 (Máy điện), MĐ 13 (Trang bị điện hệ thống lạnh), MĐ 14 (Thực tập gò – hàn), MĐ 17 (Lạnh cơ bản).
• Giảng viên chuyên ngành: Sử dụng giáo trình làm khung chuẩn để xây dựng kế hoạch bài dạy tích hợp, phân bổ vật tư thực hành (định mức chuẩn 1 ca gồm 20 học viên: 10 tủ lạnh/máy nén, 10 bộ đồ nghề điện lạnh, 10 ampe kìm, 5 chai nitơ, 5 bộ hàn oxy - gas), lập đề thi vấn đáp và phiếu đánh giá kỹ năng thực hành.
• Kỹ thuật viên tại xưởng sửa chữa: Tài liệu cung cấp các bước xử lý sự cố thực tế, bảng quy đổi áp suất nén và quy trình nạp dầu bôi trơn tiêu chuẩn phục vụ công tác bảo dưỡng và sửa chữa độc lập.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế trực tiếp cho học viên hệ Trung cấp và Cao đẳng nghề Kỹ thuật máy lạnh và điều hòa không khí. Ngoài ra, giáo trình phù hợp với kỹ thuật viên điện lạnh dân dụng cần tài liệu tra cứu quy trình kỹ thuật sửa chữa máy nén, cân cáp ống mao và xử lý sự cố rò rỉ gas.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững kiến thức cơ bản về an toàn điện, kỹ thuật đo điện áp - dòng điện - điện trở cách điện, kỹ thuật hàn hơi ống đồng ($O_2 - \text{Gas}$), cũng như các định luật nhiệt động cơ bản đã được trang bị trong các mô đun MH 08, MH 09, MĐ 13, MĐ 14 và MĐ 17.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết nhiệt lạnh khác?

Giáo trình tập trung vào năng lực hành nghề thực tế với thời lượng thực hành chiếm gần 86% tổng chương trình. Các hướng dẫn không dừng lại ở sơ đồ nguyên lý mà đi sâu vào thao tác chi tiết: phương pháp cưa bổ block máy nén piston kín, cách thử độ kín van clape bằng áp kế 40 bar, quy trình cân tia ống mao và thử áp suất nitơ ở mức 150–200 psi.

4. Làm sao để tự học và tiếp thu mô đun này hiệu quả?

Học viên cần nghiên cứu lý thuyết bài học và sơ đồ mạch điện trước khi đến lớp; tuân thủ nghiêm ngặt các quy tắc an toàn khi làm việc với điện 220V/380V và bình khí áp lực cao (Nitơ, Oxy); rèn luyện kỹ năng ghi chép nhật ký vận hành (đo dòng điện $I_{lv}$, nhiệt độ buồng lạnh, áp suất hút $P_0$, áp suất nén $P_k$); tích cực tham gia thảo luận nhóm 2–4 người trong các ca thực hành xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Học viên có thể tham khảo 4 tài liệu chuyên ngành được trích dẫn trong danh mục tham khảo của giáo trình: Giáo trình thông gió và điều tiết không khí (ĐHBK Hà Nội, 1993), Cơ sở kỹ thuật điều hoà không khí (Hà Đăng Trung, Nguyễn Quân, 1997), Kỹ thuật điều hoà không khí (Lê Chí Hiệp, 1998) và Kỹ thuật thông gió (Trần Ngọc Chấn, 1998).

---

Kết luận

Giáo trình Hệ thống máy lạnh dân dụng (MĐ 18) đóng vai trò then chốt trong việc hình thành kỹ năng tay nghề cốt lõi cho học viên ngành Kỹ thuật máy lạnh và điều hòa không khí tại Trường Cao đẳng Cơ giới. Thông qua hệ thống 12 bài học với 120 giờ đào tạo tích hợp, tài liệu trang bị cho người học đầy đủ kiến thức nguyên lý, kỹ năng đo kiểm, bảo dưỡng và xử lý các sự cố phức tạp trên hệ thống lạnh dân dụng và thương nghiệp.

Sau khi hoàn thành mô đun MĐ 18, học viên có nền tảng vững chắc để tiếp tục học tập các mô đun chuyên sâu tiếp theo trong chương trình khung đào tạo:

• MĐ 19: Hệ thống điều hòa không khí cục bộ (120 giờ)
• MĐ 20: PLC (60 giờ)
• MĐ 21: Hệ thống máy lạnh công nghiệp (90 giờ)
• MĐ 22: Hệ thống điều hòa không khí trung tâm (75 giờ)
• MĐ 23: Sửa chữa board mạch (120 giờ)
• MĐ 25: Thực tập tốt nghiệp (300 giờ)

Trích đoạn nội dung tài liệu

mở đầu - Đối với người dạy: Sử dụng phương pháp giảng giảng dạy tích cực (diễn giảng, vấn đáp, dạy học theo vấn đề); yêu cầu người học nhớ các giá trị đại lượng, đơn vị của các đại lượng. - Đối với người học: Chủ động đọc trước giáo trình trước buổi học Điều kiện thực hiện bài học - Phòng học chuyên môn hóa/nhà xưởng: Phòng học chuyên môn - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan. - Các điều kiện khác: Không có Kiểm tra và đánh giá bài học - Nội dung:  Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức  Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng.  Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp + Chuẩn bị đầy đủ tài liệu học tập.

+ Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập. - Phương pháp:  Điểm kiểm tra thường xuyên: 1 điểm kiểm tra (hình thức: hỏi miệng)  Kiểm tra định kỳ lý thuyết: không có  Kiểm tra định kỳ thực hành: không có 11 Nội dung chính: 1. MÁY LẠNH DÂN DỤNG: * Mục tiêu: Tìm hiểu được khái niệm và phân loại về máy lạnh thương nghiệp, ý nghĩa, vai trò kinh tế của máy lạnh dân dụng, máy lạnh thương nghiệp.

Khái niệm và phân loại: 1. Khái niệm: Máy lạnh dân dụng là những hệ thống lạnh nhỏ sử dụng trong hầu hết các gia đình nhằm phục vụ cho nhu cầu dự trữ thức ăn, rau quả trái cây 1. Phân loại: Gồm 2 loại: Tủ lạnh làm lạnh trực tiếp (đối lưu tự nhiên). Tủ lạnh làm lạnh trực tiếp 1.

Dàn ngưng tụ 3. Phin sấy lọc 4. Dàn bay hơi Tủ lạnh làm lạnh gián tiếp (đối lưu nhờ quạt). Tủ lạnh làm lạnh gián tiếp 1.

Ý nghĩa và vai trò kinh tế: Dùng để bảo quản thực phẩm hàng ngày của con người như: thức ăn, đồ uống, hoa quả .và làm đá sử dụng hàng ngày. MÁY LẠNH THƯƠNG NGHIỆP: * Mục tiêu: Tìm hiểu được về cấu tạo, nguyên lý làm việc, cách vận hành và ứng dụng trong thực tế. Khái niệm và phân loại: 2. Khái niệm: Máy lạnh thương nghiệp là những tủ lạnh, quầy lạnh có công suất trung bình trong các nhà hàng, khách sạn, siêu thị…dùng để bảo quản số lượng sản phẩm nhiều để phục vụ cho nhu cầu lớn.

Phân loại: Gồm những loại sau: Tủ lạnh Thùng lạnh Tủ đông Tủ kết đông Tủ kính lạnh Quầy kính lạnh Tủ kính đông Quầy kính đông Các loại quầy lạnh đông hở 2. Ý nghĩa và vai trò kinh tế: Dùng để bảo quản thực phẩm như: thủy hải sản, thức ăn, đồ uống, hoa quả … với số lượng nhiều để bảo quản các sản phẩm với mục đích kinh doanh trong nhà hàng và siêu thị. * Ghi nhớ: - Trình bày được khái niệm máy lạnh dân dụng và thương nghiệp; Phạm vi ứng dụng của máy. NGUYÊN LÝ HOẠT ĐỘNG: * Mục tiêu: Tìm hiểu được về quá trình làm việc, hành trình môi chất lạnh đi trong tủ lạnh.

Nguyên lý tủ lạnh trực tiếp: 1. Sơ đồ nguyên lý tủ lạnh trực tiếp 1. Dàn ngưng tụ 3. Phin sấy lọc 4.

Nguyên lý hoạt động: Hơi sinh ra ở dàn bay hơi được máy nén hút về và nén lên thành hơi có áp suất cao và nhiệt độ cao rồi đẩy vào dàn ngưng tụ. Trong dàn ngưng tụ, môi chất nóng thải nhiệt cho môi trường làm mát là không khí để ngưng tụ lại thành lỏng.
