Tổng quan về giáo trình

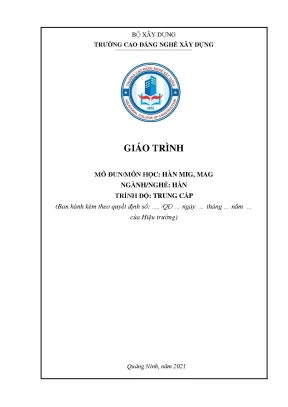

Giáo trình mô đun Hàn MIG, MAG (Mã số mô đun: MĐ20) do Khoa Cơ khí Xây dựng thuộc Trường Cao đẳng Nghề Xây dựng (Bộ Xây dựng) biên soạn và ban hành năm 2021 tại Quảng Ninh. Tài liệu được thiết kế làm giáo trình chính khóa cho nghề Hàn ở trình độ Trung cấp và Cao đẳng, đồng thời làm tài liệu bồi dưỡng nghiệp vụ cho công nhân kỹ thuật và cán bộ quản lý nhân lực ngành cơ khí xây dựng.

Trong chương trình đào tạo, mô đun Hàn MIG, MAG được bố trí giảng dạy sau các mô đun cơ sở về Hàn điện hồ quang tay (SMAW). Môn học có tổng thời lượng 120 giờ, phân bổ thành 18 giờ lý thuyết, 94 giờ thực hành và 8 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình bao gồm:

  • Kiến thức: Trình bày nguyên lý cấu tạo và quy trình đấu nối, vận hành nguồn máy hàn MIG/MAG; phân loại và lựa chọn đúng vật liệu hàn (dây hàn hợp kim, khí bảo vệ); giải thích thông số chế độ hàn cho các liên kết giáp mối và liên kết góc ở các vị trí hàn bằng (1G, 1F), hàn đứng (3G) và hàn ngang (2G, 2F).
  • Kỹ năng: Vận hành thành thạo thiết bị hàn bán tự động GMAW; thiết lập chế độ hàn phù hợp với chiều dày vật liệu; thực hiện các đường hàn bảo đảm độ sâu ngấu, đúng kích thước hình học theo bản vẽ và hạn chế tối đa khuyết tật; kiểm tra và đánh giá chất lượng mối hàn bằng mắt thường và dưỡng đo.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ quy tắc an toàn phân xưởng, an toàn điện, kiểm soát khói độc, phòng chống cháy nổ và bảo quản chai khí áp suất cao.

Cấu trúc giáo trình gồm 9 bài học được biên soạn theo mô hình đào tạo theo năng lực (Competency-Based Training). Điểm đặc sắc là sự kết hợp giữa bảng tra cứu thông số định lượng cụ thể (cường độ dòng điện $I_h$, điện áp $U_h$, tốc độ hàn $V_h$, lưu lượng khí bảo vệ) với bảng phân tích nguyên nhân và biện pháp khắc phục sai hỏng cho từng kiểu liên kết.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 9 bài học được sắp xếp theo tiến trình nâng cao tay nghề thực hành:

  • Bài 1: Vận hành máy hàn MIG/MAG (4 giờ: 1 LT, 3 TH): Giới thiệu sơ đồ nguyên lý nguồn hàn Inverter 500A; cấu tạo cụm súng hàn GMAW, ống tiếp điện ($\phi 1,0\text{ mm}$, ren M6/M8), chụp khí ($12\div16\text{ mm}$), bộ cấp dây 2 bánh xe rãnh nêm/rãnh tròn; van giảm áp kèm bộ sấy khí $\text{CO}_2$; quy tắc an toàn 5 nhóm nguy cơ (điện, bức xạ hồ quang, cháy nổ, khói hàn, bình khí nén).
  • Bài 2: Hàn giáp mối không vát mép ở vị trí hàn bằng (12 giờ: 2 LT, 10 TH): Hướng dẫn kỹ thuật hàn phôi thép carbon thấp kích thước $(200\times50\times5)\text{ mm}$, sử dụng dây hàn $\text{ER-70S 6}$ ($\phi 1,0\text{ mm}$), khí $\text{CO}_2$. Chế độ hàn: $I_h = 150\div170\text{ A}$, $U_h = 21\div23\text{ V}$, $V_h = 40\div50\text{ m/h}$, lưu lượng khí $8\div12\text{ l/ph}$, tầm với điện cực $10\div15\text{ mm}$. Kỹ thuật hàn trái, góc nghiêng mỏ $75^\circ\div80^\circ$, dao động bán nguyệt/răng cưa biên độ $4\div5\text{ mm}$.
  • Bài 3: Hàn giáp mối có vát mép ở vị trí hàn bằng (16 giờ: 2 LT, 12 TH, 2 KT): Quy trình hàn thép dày $S=6\text{ mm}$, vát mép chữ V ($P = 2\pm1\text{ mm}$, $a = 2\pm1\text{ mm}$, góc vát $\alpha = 60\pm5^\circ$), gá đính tạo biến dạng ngược $1^\circ\div2^\circ$. Kỹ thuật hàn 2 lớp: lớp lót đáy ($I_h = 110\div200\text{ A}$, không dao động ngang) và lớp phủ ($I_h = 120\div220\text{ A}$, dao động $8\div10\text{ mm}$).
  • Bài 4: Hàn góc không vát mép ở vị trí hàn bằng (12 giờ: 2 LT, 10 TH): Kỹ thuật hàn liên kết chữ T trên tấm thép dày $4\text{ mm}$, dòng điện $I_h = 100\div140\text{ A}$, điện áp $U_h = 22\div24\text{ V}$, tốc độ hàn $16\div20\text{ m/h}$, sử dụng dưỡng kiểm tra góc mối hàn.
  • Bài 5: Hàn góc có vát mép ở vị trí hàn bằng (16 giờ: 2 LT, 12 TH, 2 KT): Quy cách liên kết vát 1 phía ($\alpha = 55\pm3^\circ$, $P = 2\div3\text{ mm}$, $a = 2\pm1\text{ mm}$) và vát 2 phía trên phôi thép dày $6\text{ mm}$. Chế độ hàn lớp 1 ($I_h = 230\text{ A}$, $U_h = 26\div35\text{ V}$) và lớp 2 ($I_h = 250\text{ A}$, dao động tam giác/răng cưa).
  • Bài 6 & Bài 7: Hàn giáp mối không vát mép và có vát mép ở vị trí hàn đứng (32 giờ: 5 LT, 25 TH, 2 KT): Hướng dẫn kỹ thuật hàn leo (hàn từ dưới lên) trên phôi thép dày $5\text{ mm}$ và $6\text{ mm}$; nguyên tắc điều chỉnh giảm dòng điện hàn từ $10%\div15%$ so với vị trí bằng để kiểm soát vũng kim loại lỏng.
  • Bài 8 & Bài 9: Hàn giáp mối không vát mép và có vát mép ở vị trí hàn ngang (28 giờ: 4 LT, 22 TH, 2 KT): Kỹ thuật duy trì góc súng hàn và điều chỉnh đường truyền giọt kim loại chống hiện tượng chảy tràn cạnh dưới.

Progression logic của giáo trình đi từ cấu tạo, an toàn thiết bị đến kỹ thuật thao tác mặt phẳng cơ bản (vị trí bằng 1G, 1F), sau đó mở rộng sang các tư thế không gian phức tạp (hàn đứng 3G, hàn ngang 2G); từ liên kết phẳng không vát mép đơn lớp đến liên kết vát mép đa lớp.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hàn hồ quang điện cực nóng chảy trong môi trường khí bảo vệ (GMAW): Cơ chế nóng chảy điện cực, nguyên lý bảo vệ vũng hàn bằng khí $\text{CO}_2$ và truyền giọt kim loại lỏng qua cột hồ quang.
  • Đặc tính nguồn điện và cơ chế tự điều chỉnh: Đặc tính ngoài cứng của máy hàn Inverter; tương quan tỷ lệ thuận giữa tốc độ cấp dây của bộ cấp dây 2 bánh xe với cường độ dòng điện hàn $I_h$.
  • Cơ học biến dạng và nhiệt động học mối hàn: Nguyên lý phân bố nhiệt, cơ chế sinh ứng suất gây biến dạng cong vênh và giải pháp tạo góc biến dạng ngược $1^\circ\div2^\circ$ khi gá đính.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đấu nối nguồn điện cực dương (+) vào bộ cấp dây và cực âm (-) vào bàn hàn; lắp cuộn dây vào trục dẫn ngược chiều kim đồng hồ; điều chỉnh núm tốc độ ra dây; hiệu chỉnh lưu lượng khí bảo vệ qua đồng hồ giảm áp ($8\div15\text{ l/ph}$).
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ gia công chi tiết cơ khí (kích thước phôi, khe hở $a$, góc vát $\alpha$, chiều cao mép vát $P$); xác định nguyên nhân gây khuyết tật mối hàn (rỗ khí do vận tốc gió $>5\text{ m/s}$ hoặc thiếu khí; cháy cạnh do tốc độ di chuyển nhanh; không ngấu do dòng điện thấp).
  • Kỹ năng thực hành (Practical competencies): Thao tác gá đính phôi; duy trì góc nghiêng súng hàn $75^\circ\div80^\circ$; thực hiện dao động mỏ hàn theo kiểu bán nguyệt, răng cưa và tam giác; thực hiện chấm ngắt $2\div3$ lần điền đầy rãnh lõm cuối đường hàn; làm sạch xỉ hàn và đo kiểm kích thước bằng dưỡng đo.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (Modular Competency-Based Training), gắn liền bài giảng lý thuyết ngắn gọn với thực hành trực tiếp tại xưởng cơ khí. Tỷ trọng thực hành chiếm $78,3%$ tổng thời lượng mô đun (94/120 giờ).

Bài tập và tình huống thực hành

Hệ thống bài tập thực hành được xây dựng trên phôi thép carbon thấp tiêu chuẩn $(200\times50\times4)\text{ mm}$, $(200\times50\times5)\text{ mm}$ và $(200\times50\times6)\text{ mm}$. Mỗi bài tập yêu cầu học viên thực hiện hoàn chỉnh các công đoạn:

  1. Chuẩn bị phôi: Đo, vạch dấu, cắt phôi, mài sạch mép hàn và ba via.
  2. Thiết lập thiết bị: Lắp ống tiếp điện $\phi 1,0\text{ mm}$, chụp khí $12\div16\text{ mm}$, tra mỡ chống dính hạt kim loại.
  3. Gá đính: Tăng dòng điện từ $10%\div15%$ so với dòng hàn quy định để hàn đính cố định phôi.
  4. Thực hiện đường hàn: Hàn lớp lót đáy và hàn các lớp phủ bề mặt.

Giáo trình tích hợp bảng phân tích các tình huống sai hỏng thường gặp tại hiện trường sản xuất:

  • Mối hàn rỗ khí: Xác định nguyên nhân do lưu lượng khí không phù hợp hoặc hàn trong môi trường có gió thổi ($>5\text{ m/s}$); biện pháp xử lý là che chắn gió và điều chỉnh lưu lượng khí đạt $10\div12\text{ l/ph}$.
  • Mối hàn cháy cạnh: Nguyên nhân do dòng điện quá lớn hoặc dao động không dừng ở hai biên; biện pháp xử lý là dừng hồ quang ở hai mép hàn và giảm dòng điện.
  • Mối hàn không ngấu: Nguyên nhân do tốc độ hàn quá chậm gây chảy tràn kim loại lỏng hoặc dòng điện nhỏ; biện pháp xử lý là tăng tốc độ di chuyển và tăng dòng hàn.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá quá trình: Quan sát góc độ mỏ hàn, tư thế thao tác, khả năng duy trì tầm với điện cực ($10\div15\text{ mm}$) và quy trình tuân thủ an toàn lao động.
  • Đánh giá sản phẩm: Kiểm tra kích thước hình học (chiều rộng, chiều cao phần lồi $\le 2\text{ mm}$), độ đồng đều vẩy hàn, mức độ ngấu chân mối hàn; kiểm tra khuyết tật ngoại quan bằng mắt thường và dưỡng đo góc; kiểm tra phá hủy (bẻ gãy) hoặc không phá hủy. Thời lượng kiểm tra định kỳ là 8 giờ.
  • Hướng dẫn tự học: Nghiên cứu bảng thông số chế độ hàn; rèn luyện tư thế cầm súng hàn đúng kỹ thuật để tránh mệt mỏi; tự kiểm tra các mối nối điện và ống dẫn khí trước khi vận hành máy.

Điểm nổi bật và cập nhật

  • Cập nhật thiết bị công nghệ: Giáo trình chuẩn hóa quy trình vận hành trên dòng máy hàn bán tự động MIG/MAG Inverter 500A. Bộ cấp dây trang bị mạch điện tử tự động bù áp khi nguồn điện dao động, tự hiệu chỉnh khi kẹt dây và có hệ thống phanh hãm dừng dây tức thời khi nhả công tắc súng hàn.
  • Chuẩn hóa thông số kỹ thuật công nghiệp: Sử dụng dây hàn hợp kim $\text{ER-70S 6}$ ($\phi 1,0\text{ mm}$ và $\phi 1,2\text{ mm}$) kết hợp khí bảo vệ $\text{CO}_2$, phản ánh cấu hình vật liệu tiêu chuẩn trong sản xuất kết cấu thép và gia công cơ khí.
  • Tính tương thích với thực tế sản xuất: Quy cách liên kết vát mép được định lượng chi tiết với góc vát $\alpha = 60\pm5^\circ$ cho liên kết giáp mối và $\alpha = 55\pm3^\circ$ cho liên kết góc; khe hở đáy $a = 2\pm1\text{ mm}$, độ cao mép vát $P = 2\pm1\text{ mm}$, tương thích với bản vẽ thi công kết cấu xây dựng thực tế.
  • Hệ thống an toàn lao động toàn diện: Xây dựng quy chuẩn an toàn chi tiết cho 5 lĩnh vực: an toàn điện (tiếp đất vỏ máy và bàn hàn, kiểm tra cáp nguồn); an toàn bức xạ và tia lửa hàn (kính hàn lọc sáng, mặt nạ, găng tay da, quần áo vải bạt chống cháy); an toàn cháy nổ (bố trí bình cứu hỏa tại vị trí làm việc); an toàn khí/khói hàn (thông gió, dùng quạt hút lọc khí); an toàn bình khí cao áp (đặt đứng trên giá đỡ, buộc xích cố định, thao tác van bằng chìa vặn nhẹ nhàng $1/2$ vòng).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Người học theo học nghề Hàn ở trình độ Trung cấp và trình độ Cao đẳng tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Học viên cần hoàn thành các mô đun cơ sở về Hàn điện hồ quang (SMAW); có kiến thức cơ bản về an toàn cơ khí, đo lường kỹ thuật và đọc hiểu bản vẽ liên kết hàn.
  • Giảng viên và giáo viên hướng dẫn thực hành: Sử dụng giáo trình làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành xưởng và lập thang điểm đánh giá kết quả học tập cho mô đun MĐ20.
  • Kỹ thuật viên và người tự học: Công nhân kỹ thuật cơ khí, thợ hàn cần cập nhật công nghệ hàn bán tự động GMAW trong các khóa bồi dưỡng ngắn hạn; cán bộ giám sát thi công và quản lý chất lượng mối hàn (QA/QC) tại các nhà xưởng sản xuất kết cấu thép.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được thiết kế chuẩn hóa cho học sinh, sinh viên nghề Hàn trình độ Trung cấp và Cao đẳng, đồng thời phù hợp làm tài liệu bồi dưỡng tay nghề ngắn hạn cho công nhân kỹ thuật tại các doanh nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần hoàn thành mô đun Hàn điện hồ quang tay, nắm vững các quy tắc an toàn cơ khí cơ bản, kỹ năng đọc bản vẽ cơ khí và thao tác các dụng cụ nguội như máy mài cầm tay, búa gõ xỉ, bàn chải sắt.

3. Điểm khác biệt của giáo trình so với tài liệu hàn lý thuyết thông thường là gì?
Giáo trình dành $78,3%$ thời lượng cho thực hành (94/120 giờ), cung cấp bảng tra cứu thông số định lượng cụ thể ($I_h$, $U_h$, $V_h$, lưu lượng khí) cho từng chiều dày phôi thép ($4\text{ mm}$, $5\text{ mm}$, $6\text{ mm}$) và bảng đối chiếu nguyên nhân - cách khắc phục các khuyết tật mối hàn.

4. Học viên có thể tự học và rèn luyện kỹ năng qua giáo trình như thế nào?
Học viên nghiên cứu trình tự thao tác mẫu từ Bài 1 đến Bài 9, tuân thủ các bước chuẩn bị phôi, gá đính tạo góc biến dạng ngược, thiết lập thông số theo bảng tra và sử dụng dưỡng kiểm tra góc để tự đánh giá sản phẩm sau khi hàn.

5. Giáo trình có tích hợp các hướng dẫn kiểm tra chất lượng mối hàn không?
Có. Giáo trình hướng dẫn phương pháp kiểm tra ngoại quan bằng mắt thường, kiểm tra kích thước hình học bằng thước dưỡng đo chuyên dụng, kiểm tra độ ngấu chân và giới thiệu phương pháp kiểm tra phá hủy (bẻ gãy) hoặc không phá hủy.

Kết luận

Giáo trình mô đun Hàn MIG, MAG (Mã mô đun: MĐ20) của Trường Cao đẳng Nghề Xây dựng cung cấp hệ thống kiến thức kỹ thuật và quy trình thực hành chuẩn xác về công nghệ hàn bán tự động GMAW. Nội dung giáo trình bao quát từ nguyên lý vận hành nguồn hàn Inverter 500A, thiết lập chế độ hàn với dây $\text{ER-70S 6}$ và khí $\text{CO}_2$, đến kỹ thuật hàn giáp mối và hàn góc ở các vị trí bằng, đứng, ngang.

Lộ trình học tập khuyến nghị được triển khai tuần tự: làm chủ kỹ thuật vận hành máy và an toàn phân xưởng (Bài 1), thực hành các liên kết vị trí bằng không vát và có vát mép (Bài 2 đến Bài 5), nâng cao kỹ năng tại các vị trí không gian đứng và ngang (Bài 6 đến Bài 9), và hoàn thiện kỹ năng qua đánh giá, khắc phục khuyết tật mối hàn. Tài liệu là căn cứ giảng dạy và học tập kỹ thuật thực chất cho các cơ sở đào tạo nghề cơ khí xây dựng.
