Tổng quan về giáo trình

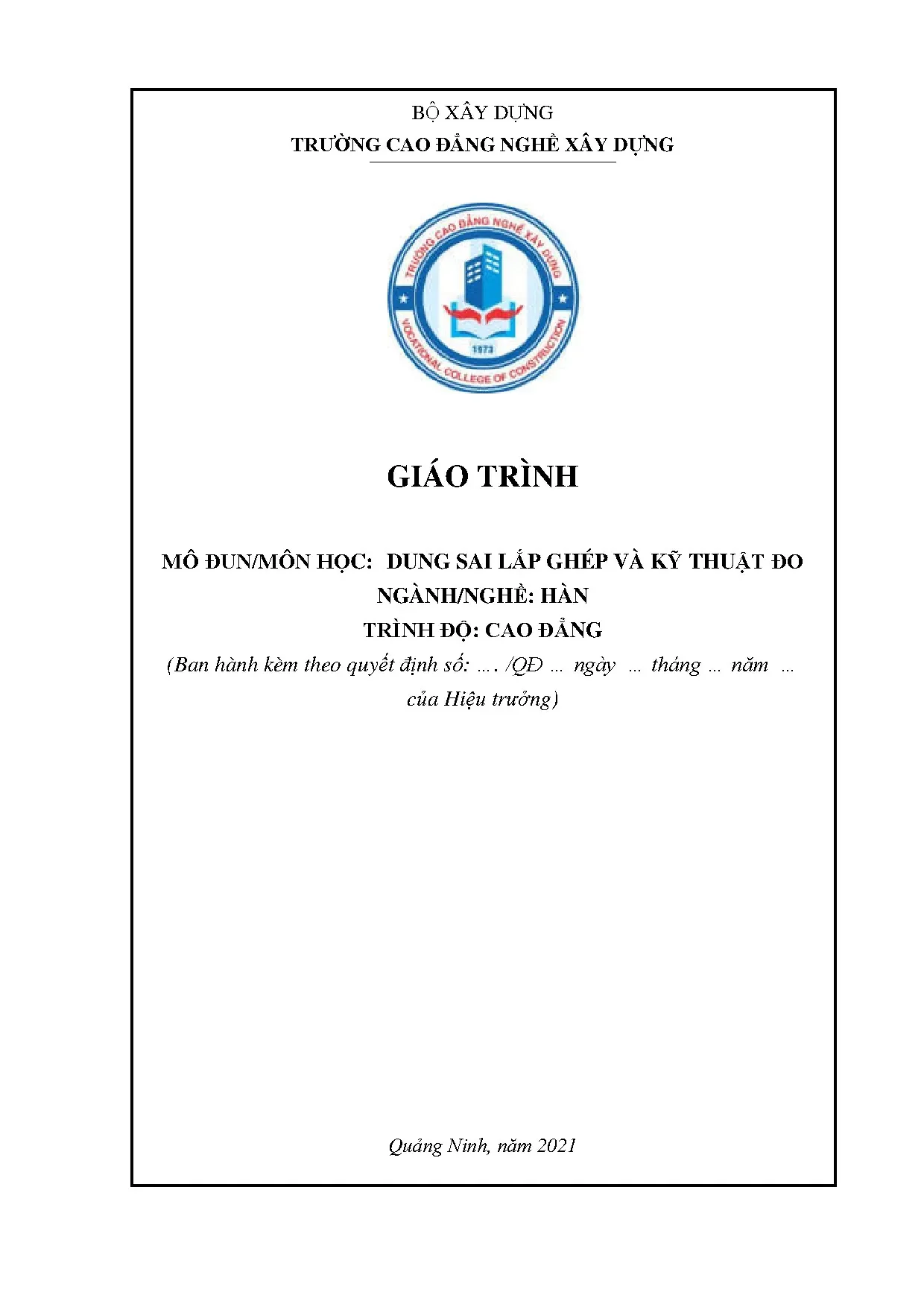

Giáo trình Dung sai lắp ghép và kỹ thuật đo (Mã môn học: MH11) do nhóm giảng viên Trường Cao đẳng Nghề Xây dựng trực thuộc Bộ Xây dựng biên soạn năm 2021. Trong cấu trúc chương trình đào tạo nghề Hàn và nhóm ngành cơ khí trình độ Trung cấp, Cao đẳng, môn học giữ vị trí mô đun kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy đồng thời hoặc sau các môn học chung và kiến thức kỹ thuật đại cương. Thời lượng toàn bộ môn học là 45 giờ, phân bổ gồm 24 giờ lý thuyết trên lớp, 4 giờ thực hành thao tác đo kiểm và các giờ kiểm tra, đánh giá định kỳ.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm tiêu chí:

  • Về kiến thức: Giải thích chính xác các ký hiệu, quy ước dung sai và sai lệch giới hạn trên bản vẽ chi tiết và bản vẽ lắp; liệt kê quy ước lắp ghép các mối ghép cơ khí; phân tích nguyên lý, cấu tạo, phương pháp sử dụng và bảo quản dụng cụ đo cơ khí; tính toán các thông số dung sai lắp ghép theo tiêu chuẩn kỹ thuật.
  • Về kỹ năng: Lựa chọn và sử dụng đúng các dụng cụ đo thông dụng trong cơ khí (thước cặp, panme) để đo kiểm các thông số hình học của chi tiết máy.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ quy trình kiểm tra kích thước, đảm bảo tính cẩn thận, tỉ mỉ và độ chính xác kỹ thuật trong môi trường gia công cơ khí.

Giáo trình được tiếp cận theo phương pháp kết hợp lý thuyết dung sai chuẩn hóa với bài tập tính toán số liệu và hướng dẫn đọc bản vẽ kỹ thuật. Cấu trúc nội dung gồm 6 chương phân chia theo tiến trình từ nguyên lý dung sai kích thước bề mặt trơn, dung sai sai lệch hình học và độ nhám, đến dung sai các mối ghép định hình chuyên dụng, giải chuỗi kích thước và phương pháp đo lường. Điểm đặc trưng của tài liệu là việc chuẩn hóa hệ thống kiến thức dựa trên hệ thống Tiêu chuẩn Việt Nam (TCVN) tương thích với tiêu chuẩn quốc tế ISO.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 6 chương chuyên đề có tính liên kết chặt chẽ:

  • Chương 1: Những khái niệm cơ bản về dung sai và lắp ghép (4 giờ)
    Trình bày bản chất của tính đổi lẫn chức năng trong chế tạo cơ khí và vai trò của tiêu chuẩn hóa theo TCVN 2244-77, TCVN 2245-77 trên nền tảng chuẩn ISO. Định nghĩa các khái niệm cơ bản: kích thước danh nghĩa ($D_N, d_N$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), dung sai kích thước ($T_D, T_d$). Phân loại và xây dựng công thức tính toán 3 nhóm lắp ghép:

    • Nhóm lắp lỏng: Xác định độ hở $S_{max} = D_{max} - d_{min} = ES - ei$, $S_{min} = D_{min} - d_{max} = EI - es$, dung sai độ hở $T_S = S_{max} - S_{min} = T_D + T_d$.
    • Nhóm lắp chặt: Xác định độ dôi $N_{max} = d_{max} - D_{min} = es - EI$, $N_{min} = d_{min} - D_{max} = ei - ES$, dung sai độ dôi $T_N = N_{max} - N_{min} = T_D + T_d$.
    • Nhóm lắp trung gian: Xác định độ hở lớn nhất $S_{max}$, độ dôi lớn nhất $N_{max}$, dung sai lắp ghép $T_{SN} = S_{max} + N_{max} = T_D + T_d$. Hướng dẫn biểu diễn sơ đồ phân bố miền dung sai trên hệ trục tọa độ vuông góc lấy đường 0 làm chuẩn.

  • Chương 2: Dung sai lắp ghép bề mặt trơn (4 giờ)
    Giới thiệu công thức tính trị số dung sai tiêu chuẩn $T = a \cdot i$ (với $i$ là đơn vị dung sai, $a$ là hệ số cấp chính xác). Quy định 20 cấp chính xác tiêu chuẩn (từ IT01, IT0, IT1 đến IT18). Phân chia dải kích thước danh nghĩa đến 500 mm thành 13 khoảng chính và 22 khoảng trung gian. Trình bày chi tiết hai hệ thống lắp ghép cơ bản:

    • Hệ thống lỗ cơ bản: Miền dung sai lỗ cố định có sai lệch cơ bản ký hiệu là $H$ ($EI = 0, ES = +T_D$).
    • Hệ thống trục cơ bản: Miền dung sai trục cố định có sai lệch cơ bản ký hiệu là $h$ ($es = 0, ei = -T_d$).
    • Quy định dãy sai lệch cơ bản của trục ($a, b, c, \dots, z, za, zb, zc$) và của lỗ ($A, B, C, \dots, Z, ZA, ZB, ZC$) theo TCVN 2244-99. Hướng dẫn ghi ký hiệu sai lệch và lắp ghép trên bản vẽ chi tiết ($\phi40f7$, $\phi40H7$) và bản vẽ lắp ($\phi40H7/f7$).

  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (4 giờ)
    Phân loại các dạng sai lệch hình học và độ nhám bề mặt:

    • Sai lệch hình dạng bề mặt trụ: Sai lệch mặt cắt ngang (độ tròn, độ ô van, độ phân cạnh) và sai lệch prôfin mặt cắt dọc (độ côn, độ phình, độ thắt, sai lệch độ trụ).
    • Sai lệch hình dạng phẳng: Độ phẳng và độ thẳng.
    • Sai lệch vị trí bề mặt: Độ song song mặt phẳng, độ song song đường tâm, độ vuông góc, độ đồng tâm, độ đối xứng, độ giao nhau giữa các đường tâm, độ đảo hướng kính và độ đảo mặt mút theo TCVN 10-85 và TCVN 384-93 (quy định 16 cấp chính xác hình dạng, vị trí).
    • Nhám bề mặt: Khái niệm mấp mô bề mặt, xác định 2 chỉ tiêu đánh giá theo TCVN 2511-95 / TCVN 2511-78 gồm sai lệch trung bình số học của prôfin ($Ra$) và chiều cao trung bình mấp mô theo mười điểm ($Rz$). Phân loại 14 cấp nhám bề mặt và quy cách ghi ký hiệu chữ V lệch trên bản vẽ thiết kế.

  • Chương 4: Dung sai kích thước và lắp ghép các mối ghép thông dụng (12 giờ)
    Phân tích yêu cầu kỹ thuật và phương pháp chọn dung sai cho 5 loại mối ghép cơ khí:

    • Dung sai lắp ghép ổ lăn: Cấu tạo vòng trong, vòng ngoài, con lăn; 5 cấp chính xác chế tạo (0, 6, 5, 4, 2 theo TCVN 1484-85); quy định miền dung sai trục và vỏ hộp theo 3 dạng chịu tải của vòng ổ (cục bộ, chu kỳ, dao động theo TCVN 1482-85).
    • Dung sai mối ghép then và then hoa: Lắp ghép then bằng, then bán nguyệt theo kích thước chiều rộng $b$ (then $h9$, rãnh trục $N9/H9$, rãnh bạc $JS9/D10$). Lắp ghép then hoa răng chữ nhật theo TCVN 2324-78 và TCVN 2245-99 theo ba phương pháp định tâm: định tâm theo đường kính ngoài $D$, định tâm theo đường kính trong $d$, hoặc định tâm theo chiều rộng răng $b$.
    • Dung sai lắp ghép côn trơn: Khái niệm góc côn, khoảng cách chuẩn $Z_P$, dung sai góc $AT$ và 17 cấp chính xác chế tạo kích thước góc theo TCVN 260-86.
    • Dung sai mối ghép ren: Các thông số hình học ren hệ mét (TCVN 2248-77, TCVN 1917-93) gồm $d, d_1, d_2, p, \alpha$; bù hướng kính cho sai số bước ren ($f_p$) và sai số góc prôfin ($f_\alpha$) trên đường kính trung bình biểu kiến ($d_2', D_2'$); quy định dung sai mối ghép ren hình thang (TCVN 2254-77, TCVN 4683-89, TCVN 2255-77) dùng truyền động tịnh tiến như vít me máy tiện.
    • Dung sai truyền động bánh răng: Các thông số cơ bản ($d, d_a, d_f, d_b, h, b, \alpha, p$) và 4 nhóm yêu cầu kỹ thuật (mức chính xác động học, mức làm việc êm, mức tiếp xúc mặt răng, độ hở mặt bên) tương ứng với các chỉ tiêu đánh giá $F_{ir}, F_{pkr}, F_{rr}, F_{vwr}, F''{ir}, f'{ir}, f_{pbr}, f_{ptr}, f_{fr}, F_{kr}$.

  • Chương 5: Chuỗi kích thước (8 giờ)
    Trình bày các định nghĩa về chuỗi kích thước, phân loại khâu (khâu thành phần, khâu khép kín, khâu tăng, khâu giảm), các phương pháp giải bài toán thuận và bài toán nghịch của chuỗi kích thước trong thiết kế, gia công và lắp ráp cơ khí.

  • Chương 6: Dụng cụ đo thông dụng và phương pháp đo các thông số hình học trong chế tạo máy (13 giờ)
    Giới thiệu cấu tạo, nguyên lý hoạt động, phạm vi ứng dụng và phương pháp bảo quản các dụng cụ đo thông dụng (thước lá, thước cặp, panme đo ngoài, panme đo trong, đồng hồ so); quy trình thực hiện phép đo kích thước dài, đường kính, sai lệch hình học và phương pháp xử lý số liệu đo.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối kiến thức lý thuyết cơ bản:

  • Nguyên lý tiêu chuẩn hóa và tính đổi lẫn chức năng trong chuỗi cung ứng sản xuất cơ khí công nghiệp.
  • Mô hình toán học về dung sai, sai lệch giới hạn và sự phân bố miền dung sai trên hệ trục tọa độ vuông góc lấy đường 0 làm chuẩn danh nghĩa.
  • Cơ chế bù trừ sai số hình học tích lũy và chuyển đổi sai số góc/bước ren về sai số đường kính trung bình biểu kiến.

Kỹ năng phát triển

Thông qua nội dung môn học, người học hình thành các kỹ năng kỹ thuật:

  • Tra cứu chính xác các bảng số liệu dung sai, sai lệch giới hạn trong tiêu chuẩn TCVN và ISO.
  • Đọc, giải thích và thể hiện đúng ký hiệu dung sai kích thước, dung sai hình học và độ nhám trên bản vẽ kỹ thuật cơ khí.
  • Tính toán định lượng các giá trị dung sai, độ hở, độ dôi giới hạn, độ hở/độ dôi trung bình của mối ghép trục trơn, then, then hoa, ổ lăn và ren.
  • Thao tác đo kiểm kích thước thực bằng dụng cụ đo chuyên dụng và so sánh điều kiện đạt chuẩn ($d_{min} \le d_t \le d_{max}$).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp giữa thuyết giảng lý thuyết quy chuẩn và rèn luyện kỹ năng tính toán, đọc bản vẽ:

  • Phương pháp sư phạm:
    Nội dung mỗi chương đi từ lý thuyết khái niệm, công thức giải tích, đến sơ đồ phân bố miền dung sai và ví dụ tính toán số liệu cụ thể. Người học tiếp cận nguyên lý từ góc độ hình học và tiêu chuẩn kỹ thuật trước khi ứng dụng vào việc đọc và lập bản vẽ cơ khí.

  • Bài tập và ví dụ minh họa:
    Giáo trình cung cấp các ví dụ tính toán chi tiết kèm lời giải hoàn chỉnh:

    • Ví dụ tính sai lệch và dung sai kích thước đơn lẻ: Chi tiết trục có $d_N = 32\text{ mm}$, $d_{max} = 32{,}050\text{ mm}$, $d_{min} = 32{,}034\text{ mm} \rightarrow es = +0{,}050\text{ mm}, ei = +0{,}034\text{ mm}, T_d = 0{,}016\text{ mm}$. Chi tiết lỗ có $D_N = 45\text{ mm}, D_{max} = 44{,}992\text{ mm}, D_{min} = 44{,}967\text{ mm} \rightarrow ES = -0{,}008\text{ mm}, EI = -0{,}033\text{ mm}, T_D = 0{,}025\text{ mm}$.
    • Ví dụ tính toán đặc tính mối ghép: Mối ghép lỏng $\phi52$ có $ES = +0{,}030\text{ mm}, EI = 0, es = -0{,}030\text{ mm}, ei = -0{,}060\text{ mm} \rightarrow S_{max} = 0{,}090\text{ mm}, S_{min} = 0{,}030\text{ mm}, T_S = 0{,}060\text{ mm}$. Mối ghép trung gian $\phi82^{+0{,}035}$ và $\phi82_{+0{,}023}^{+0{,}045} \rightarrow S_{max} = 0{,}012\text{ mm}, N_{max} = 0{,}045\text{ mm}, T_{SN} = 0{,}057\text{ mm}$.
    • Bài toán đánh giá chi tiết sau gia công: Trục $d_N = 28\text{ mm}$, $es = -0{,}020\text{ mm}, ei = -0{,}041\text{ mm}$, đo được kích thước thực $d_t = 27{,}976\text{ mm}$. So sánh với miền kích thước giới hạn ($27{,}959\text{ mm} \le 27{,}976\text{ mm} \le 27{,}980\text{ mm}$) để kết luận chi tiết đạt yêu cầu kỹ thuật.

  • Phương pháp đánh giá và tự học:

    • Đánh giá kết quả học tập bao gồm kiểm tra tính toán sai lệch, vẽ sơ đồ miền dung sai, tra bảng phụ lục và thực hành thao tác đo kích thước thực trên phôi.
    • Hướng dẫn tự học yêu cầu học viên tự giải lại các bài tập mẫu, thực hành tra cứu các bảng dung sai tiêu chuẩn cho mối ghép ổ lăn, then hoa, ren và bánh răng trong tài liệu phụ lục.

Điểm nổi bật và cập nhật kỹ thuật

Giáo trình Dung sai lắp ghép và kỹ thuật đo thể hiện tính quy chuẩn kỹ thuật thông qua việc trích xuất và áp dụng trực tiếp các tiêu chuẩn kỹ thuật hiện hành:

Nhóm nội dung kỹ thuật Tiêu chuẩn viện dẫn trong giáo trình Thông số / Quy cách kỹ thuật trích xuất
Hệ thống dung sai bề mặt trơn TCVN 2244-77, TCVN 2245-77, TCVN 2244-99 20 cấp chính xác (IT01 đến IT18); 13 khoảng kích thước chính đến 500 mm; 28 dãy sai lệch cơ bản ($A \dots ZC$, $a \dots zc$).
Dung sai hình dạng & vị trí TCVN 10-85, TCVN 384-93 16 cấp chính xác hình học; ký hiệu khung 3 ô cho sai lệch vị trí, chuẩn và giá trị sai lệch.
Nhám bề mặt TCVN 2511-78, TCVN 2511-95 14 cấp nhám bề mặt; 2 thông số định lượng chính $Ra$ và $Rz$; chiều dài chuẩn $L$ (0,08 đến 8 mm).
Dung sai lắp ghép ổ lăn TCVN 1484-85, TCVN 1482-85 5 cấp chính xác (0, 6, 5, 4, 2); miền dung sai trục ($h6, js6, k6, m6, n6$) và vỏ hộp ($H7, J7, K7, M7, N7, P7$).
Dung sai then & then hoa TCVN 2324-78, TCVN 2245-99 Kích thước then $h9$; 3 phương pháp định tâm then hoa răng chữ nhật ($D, d, b$).
Dung sai góc và côn trơn TCVN 260-86 17 cấp chính xác góc; góc danh nghĩa và khoảng cách chuẩn $Z_P$.
Dung sai ren hệ mét & ren thang TCVN 2248-77, TCVN 1917-93, TCVN 2254-77, TCVN 4683-89 Chiều dài vặn ren ngắn ($S$), bình thường ($N$), dài ($L$); miền dung sai $6g, 6H, 7H/7g6g$; ren thang $Tr20 \times 4$.
Độ chính xác truyền động bánh răng Tiêu chuẩn chế tạo bánh răng 4 mức đánh giá: động học ($F_{ir}$), làm việc êm ($f'{ir}$), tiếp xúc ($F{kr}$), khe hở mặt bên.

Tài liệu loại bỏ các mô tả chung chung, tập trung gắn liền các khái niệm lý thuyết với các bộ phận máy thực tế như ổ bi trục bơm/xe máy, then bằng lắp bánh đai/puly, then hoa trục truyền mô men lớn, then dẫn hướng di trượt, vít me bàn xe dao máy tiện.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất kỹ thuật:

  • Học sinh, sinh viên:

    • Trình độ đào tạo: Trung cấp và Cao đẳng nghề.
    • Ngành đào tạo: Nghề Hàn, Cắt gọt kim loại, Cơ khí chế tạo, Sửa chữa thiết bị cơ khí.
    • Kiến thức tiên quyết: Cần hoàn thành các môn học chung, Vẽ kỹ thuật cơ khí và cơ sở kỹ thuật chế tạo để có khả năng đọc hiểu các hình chiếu, mặt cắt và quy ước thể hiện bản vẽ.

  • Giảng viên và cán bộ đào tạo:

    • Sử dụng làm tài liệu giảng dạy chính khóa cho môn học Dung sai lắp ghép và kỹ thuật đo (MH11).
    • Làm căn cứ thiết kế bài giảng lý thuyết, biên soạn hệ thống bài tập tính toán dung sai và xây dựng đề kiểm tra định kỳ 45 giờ.

  • Kỹ thuật viên, công nhân và nhà quản lý sản xuất:

    • Tài liệu tham khảo cho các khóa đào tạo ngắn hạn nâng cao tay nghề cơ khí.
    • Sổ tay tra cứu tại phân xưởng để tra cứu sai lệch giới hạn khi gia công bề mặt trụ trơn, lắp ổ lăn, cắt rãnh then, gia công then hoa, tiện ren và kiểm tra kích thước sản phẩm cơ khí.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Hàn, đồng thời dùng làm tài liệu cơ sở cho các ngành kỹ thuật cơ khí chế tạo máy, cắt gọt kim loại và công nhân kỹ thuật cần bổ trợ kiến thức đọc bản vẽ, dung sai lắp ghép.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Người học cần nắm vững kiến thức môn Vẽ kỹ thuật cơ khí (đọc hình chiếu, mặt cắt, hình cắt), kiến thức hình học cơ bản (tính toán góc, đường kính, dung sai chuỗi) và các khái niệm cơ bản về vật liệu và công nghệ gia công kim loại.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết dung sai tổng quát?

Tài liệu tập trung trực tiếp vào việc giải thích và tính toán dựa trên hệ thống Tiêu chuẩn Việt Nam (TCVN 2244, TCVN 2245, TCVN 10-85, TCVN 2511-95, TCVN 1484-85...) có viện dẫn chuẩn quốc tế ISO. Cấu trúc đi thẳng vào 5 loại mối ghép cơ khí thông dụng kèm theo số liệu tính toán cụ thể và cách ghi ký hiệu thực tế trên bản vẽ sản xuất.

4. Phương pháp nào giúp người học tự học và tính toán dung sai hiệu quả?

Người học cần thực hiện tuần tự: (1) Nắm chắc các công thức đại số tính sai lệch giới hạn và dung sai ($ES, EI, es, ei, T$); (2) Rèn luyện kỹ năng vẽ sơ đồ phân bố miền dung sai trên hệ trục tọa độ vuông góc quanh đường 0 để trực quan hóa đặc tính lắp ghép; (3) Tra cứu thường xuyên các bảng phụ lục tiêu chuẩn để quen với các ký hiệu chữ và số trên bản vẽ kỹ thuật.

5. Giáo trình có tích hợp các bảng tra cứu và tài liệu bổ trợ nào không?

Giáo trình tích hợp hệ thống bảng tra cứu khoảng kích thước danh nghĩa đến 500 mm (13 khoảng chính, 22 khoảng trung gian), bảng 16 cấp chính xác hình học, bảng 14 cấp nhám bề mặt, bảng miền dung sai trục/lỗ cho ổ lăn và các ví dụ minh họa cách ghi kích thước chi tiết, kích thước lắp theo ký hiệu chữ và ký hiệu số.

Kết luận

Giáo trình Dung sai lắp ghép và kỹ thuật đo (MH11) của Trường Cao đẳng Nghề Xây dựng hệ thống hóa toàn diện các kiến thức nền tảng về tính đổi lẫn chức năng, sai lệch kích thước, dung sai hình học, độ nhám bề mặt và các mối ghép máy tiêu chuẩn trong ngành cơ khí chế tạo. Tiến trình nội dung dẫn dắt người học từ các nguyên lý tính toán dung sai cơ bản đến việc áp dụng trên các kết cấu máy cụ thể (ổ lăn, then, then hoa, côn, ren, bánh răng), giải bài toán chuỗi kích thước và phương pháp đo kiểm hình học. Tài liệu cung cấp cơ sở kỹ thuật chuẩn xác theo hệ thống TCVN và ISO, phục vụ trực tiếp cho hoạt động giảng dạy, học tập và tra cứu thực hành cơ khí.
